第二章 电路基本元器件参数的测量第一节 电阻的测量电阻的主要物理特性是对电流呈现阻力，消耗电能，但由于构造上有线绕或刻槽而使得电阻存在有引线电感和分布电容，等效电路如图2-1所示。
当电阻工作于低频时其电阻分量起主要作用，电抗部分可以忽略不计，即忽略L O 和ＣO 的影响，此时只需测出Ｒ值就可以了，但当工作频率升高时，电抗分量就不能忽略不计了。
此外，工作于交流电路的电阻的阻值，由于集肤效应、涡流损耗、绝缘损耗等原因，其等效电阻随频率的不同而不同，实验证明，当频率在1KHZ 以下时，电阻的交流阻值与直流阻值相差不超过1×10-4，随着频率的升高，其间的差值随之增大。
图2-1 电阻的等效电路 图2-2 电桥法测量电阻 一、固定电阻的测量 1、万用表测量电阻模拟式和数字式万用表都有电阻测量档，都可以用来测量电阻，测量时先选择好万用表电阻挡的倍率或量程范围，再将两个输入端（称表笔）短路调零，再将万用表并接在被测电阻的两端，读出电阻值即可。
在用万用表测量电阻时应注意以下几个问题：①要防止把双手和电阻的两个端子及万用表的两个表笔并联捏在一起，因为这样测得的阻值为人体电阻与被测电阻并联后的等效电阻的阻值，而不是被测电阻的阻值，在测几千欧以上的电阻时，尤其要注意这一点，否则会得到误差超出容许值的测量结果。
②当电阻连接在电路中时，首先应将电路的电源断开，决不允许带电测量电阻值。
若电路中有电容器时，应先将电容器放电后再进行测量。
若电阻两端与其它元件相连，则应断开一端后再测量，否则电阻两端连接的其它电路会造成测量结果错误。
③由于用万用表测量电阻时，万用表内部电路通过被测电阻构成回路，也就是说测量时，被测电阻中有直流电流流过，并在被测电阻两端产生一定的电压降，因此在用万用表测量电阻时应注意被测电阻所能承受的电压和电流值，以免损坏被测电阻。
例如，不能用万用表直接测量微安表的表头内阻，因为这样做可能使流过表头的电流超过其承受力（微安级）而烧坏表头。

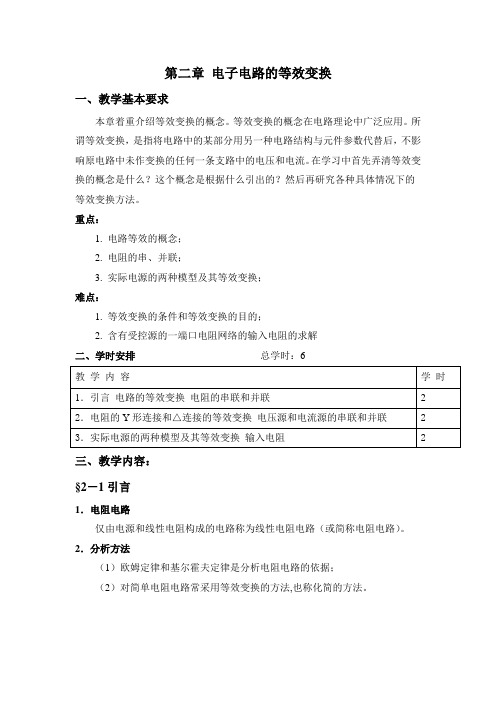

第二章电子电路的等效变换一、教学基本要求本章着重介绍等效变换的概念。
等效变换的概念在电路理论中广泛应用。
所谓等效变换，是指将电路中的某部分用另一种电路结构与元件参数代替后，不影响原电路中未作变换的任何一条支路中的电压和电流。
在学习中首先弄清等效变换的概念是什么？这个概念是根据什么引出的？然后再研究各种具体情况下的等效变换方法。
重点：1. 电路等效的概念；2. 电阻的串、并联；3. 实际电源的两种模型及其等效变换；难点：1. 等效变换的条件和等效变换的目的；2. 含有受控源的一端口电阻网络的输入电阻的求解二、学时安排总学时：6三、教学内容：§2－1引言1．电阻电路仅由电源和线性电阻构成的电路称为线性电阻电路（或简称电阻电路）。
2．分析方法（1）欧姆定律和基尔霍夫定律是分析电阻电路的依据；（2）对简单电阻电路常采用等效变换的方法,也称化简的方法。
§2－2 电路的等效变换1. 两端电路（网络）任何一个复杂的电路, 向外引出两个端钮，且从一个端子流入的电流等于从另一端子流出的电流，则称这一电路为二端电路(或一端口电路)。
若两端电路仅由无源元件构成，称无源两端电路。
两端电路无源两端电路2. 两端电路等效的概念结构和参数完全不相同的两个两端电路B与C，当它们的端口具有相同的电压、电流关系(VCR),则称B与C是等效的电路。
相等效的两部分电路B与C在电路中可以相互代换，代换前的电路和代换后的电路对任意外电路A中的电流、电压和功率而言是等效的，即满足：（a）（b）需要明确的是：上述等效是用以求解A部分电路中的电流、电压和功率，若要求图（a）中B部分电路的电流、电压和功率不能用图（b）等效电路来求，因为，B电路和C 电路对A电路来说是等效的，但B电路和C电路本身是不相同的。
结论：（1）电路等效变换的条件：两电路具有相同的VCR；（2）电路等效变换的对象：未变化的外电路A中的电压、电流和功率；（3）电路等效变换的目的：化简电路，方便计算。
