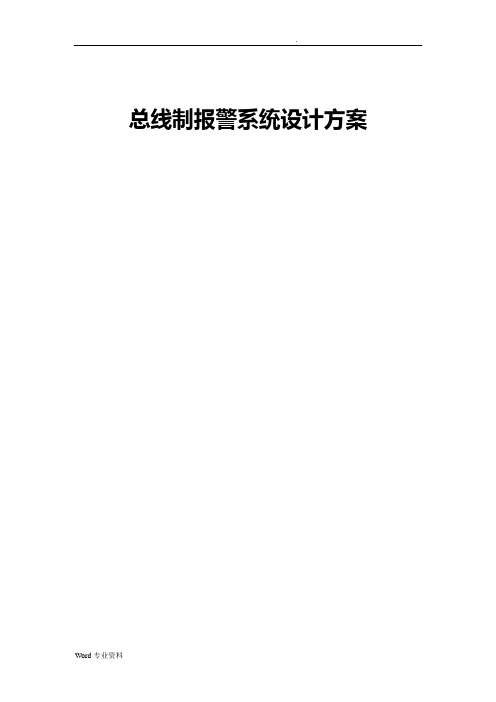

总线制报警系统设计方案2016年3月24日目录一、总线制报警系统功能特点： (1)1. 多模块总线制连接 (1)2. 配套功能模块多样 (1)3. 系统主机超强稳定及容错功能 (1)4. 报警系统应用围广阔 (1)5. 总线制报警模式施工方便 (1)二、报警系统的介绍 (2)1. 系统总线介绍 (2)2. 系统功能要求 (2)3. 系统设计说明 (3)三、系统设计 (3)1. 系统组成 (3)2. 系统的结构如下图： (4)3. 系统设备选型 (5)a) PB2紧急按钮 (4)b) 红外双鉴探测器 (5)c) vista-128总线控制主机 (6)d) 6160控制键盘 (7)e) 4193SNP双防区模块 (7)一、总线制报警系统功能特点：1.多模块总线制连接通过多种总线扩展模块，可适用于周界报警系统的单防区带联动输出模块4101SN和双防区模块4193SNP，还有适用于楼宇报警系统的8防区模块4208SN，方便用户选择。
2.配套功能模块多样配套的功能模块很多，Honewell自己生产多种模块，许多国公司也生产出多种模块与VISTA-128BPT配套，如配合CCTV联动的32路输出模块4232AP、报警打印机、网络接口、报警软件等。
3.系统主机超强稳定及容错功能VISTA-128BPT保持了原VISTA-120产品安全可靠的传统，运算速率增加一倍，即使在施工和使用中出现一些小的错误，也不至于损坏系统。
4.报警系统应用围广阔总线制报警系统广泛运用于居民小区，机关厂矿大院，库房,商场等需要对管辖围进行防的场所。
在设计这种报警系统要考虑到系统的可靠性，施工的方便性，可以与监控系统联动.5.总线制报警模式施工方便VISTA-128BPT最多有128个防区，可以有119个总线防区，报警系统就是使用总线防区，VISTA-128BPT的总线是两芯线，这样一来方便施工，比分线制节省大量的线材，串线管可以很细，为用户节省投资，而且使用分线制方式将探测器开关信号长距离的联接到中央控制室，线路上会叠加干扰，报警系统会误报，也是违反施工规的。
Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)五、键盘常见显示中英文对照 (36)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。
功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。
Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。
功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。
Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。
功能框图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。
安全防范系统周界/ 大厦防越报警系统1.系统描述××XX地势相对平坦，周界较规则，结合安防设施的技术特点，并从小区智能化系统整体设计考虑，在小区的周界围墙上安装对射式主动红外探测器，构成小区的周界防护系统，防范区域合理划分，尽可能做到报警时准确定位，每个区域防范范围在人眼可视视野内。
系统采用总线传输报警方式，前端探测器均通过总线式报警输入模块接入周界报警总线，在管理中心通过报警主机对报警信号进行接收，并外接警笛，在报警时实现声光提示；设置电子地图，显示报警区域。
并联动闭路电视监控系统，在报警的同时，进行现场实时录像。
对于部分临街的建筑，若商业铺面的顶层高度在外界可以入侵时，其铺面顶层仍需设置周界报警装置，在第一时间内了解外界的非法入侵，现根据总体平面图，在商铺顶层上设置周界报警系统。
2.设计说明2.1、前端部分根据小区周界较为复杂的实际，选用对射式主动红外探测器对周边进行防护。
探测器采用两束红外线，能在环境恶化时自动根据现场环境进行探测灵敏度的调节，以降低误报漏报。
报警系统前端设备主要是探测器。
红外对射探测器为适应室外天气，减少误报，探测器选用四光束的红外对射探测器；室内探测器为了防止误报，选择红外/微波双鉴探测器。
红外对射探测器负责对非法翻越进行探测。
当探测到有非法翻越时，报警主机发出报警信号，并通过报警线路传输至管理中心，管理中心的保安人员通过管理软件和电子地图可以迅速确定非法翻越的具体位置。
主动式红外对射探测器采用四光束红外，避免落叶、小鸟等造成的误报，同时红外对射探测器内设环境识别电路，在恶劣天气下可自动降低灵敏度，减少系统误报。
前端探测器组成的防区分别对应一个单防区输入模块，各探测器单独作为一个防区接入单防区输入模块的输入端口，输入模块通过系统总线归入中心的报警主机。
通过防区输入模块，各探测器之间的布线可实现总线方式进行连接，节省了室外管、线的施工，同时也便于系统的扩展。
Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。
功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。
