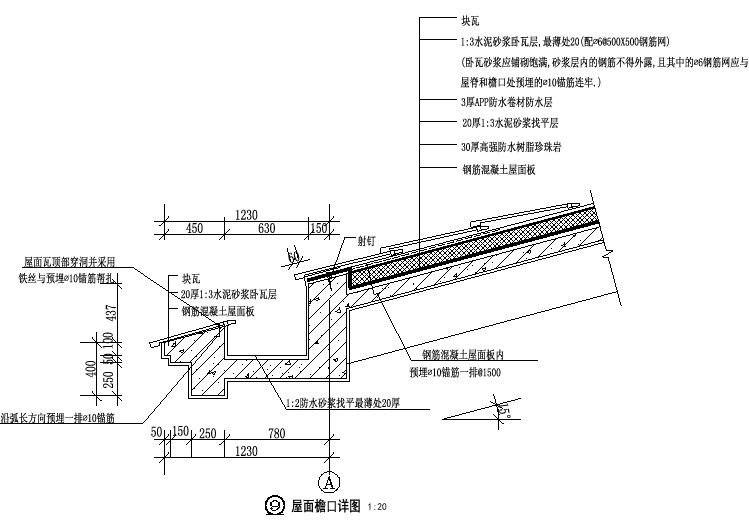

屋面檐口详图┊大图
二十一种檐口大样┊大图
檐口大样（一）┊大图
檐口大样（二）┊大图
檐口大样（十三）┊大图
檐口大样（七）┊大图
檐口大样（三）┊大图
檐口大样（四）┊大图
檐口大样（五）┊大图檐口大样（六）┊大图檐口大样（十）┊大图
檐口大样（十一）┊大图
檐沟剖面详图┊大图
檐口剖面详图┊大图
檐口剖面详图2┊大图
别墅用檐口详图4┊大图
别墅用檐口详图8┊大图
别墅用檐口详图5┊大图
别墅用檐口详图10┊大图
别墅用檐口详图6┊大图
别墅用檐口详图2┊大图
别墅用檐口详图9┊大图
别墅用檐口详图7┊大图
别墅用檐口详图3┊大图
顶层阳台雨披详图┊大图八角楼屋顶檐口┊大图
屋面构造详图┊大图
屋面构造详图┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样┊大图天沟┊大图天沟┊大图
天沟┊大图。
各类天沟，檐口，排水沟，檐沟等图解
英红瓦－天沟结合部大样（二）┊大图英红瓦－天沟结合部大样（一）┊大图
英红瓦－檐口构造大样（一）┊大图英红瓦－檐口构造大样（三）┊大图
英红瓦－檐口构造大样（二）┊大图倒置式保温混凝土瓦屋面排水斜天沟（二┊大图
倒置式保温混凝土瓦屋面天沟（二）┊大图
倒置式保温混凝土瓦屋面檐沟（22.5┊大图
倒置式保温混凝土瓦屋面檐沟（30到6┊大图钢结构天沟节点（一）┊大图钢结构檐口节点（一）┊大图钢结构檐口节点（二）┊大图
檐沟详图┊
大图檐口3┊大图檐口4┊大图檐口5┊大图檐口详图┊大图
檐沟详图┊大图
屋面檐口详图┊大图二十一种檐口大样┊大图檐口大样（一）┊大图檐口大样（二）┊大图
檐口大样（十三）┊大图檐口大样（七）┊大图檐口大样（三）┊大图檐口大样（四）┊大图
檐口大样（五）┊大图檐口大样（六）┊大图檐口大样（十）┊大图
檐口大样（十一）┊大图
檐沟剖面详图┊大图
檐口剖面详图┊大图
檐口剖面详图2┊大图
别墅用檐口详图4┊大图
别墅用檐口详图8┊大图
别墅用檐口详图5┊大图
别墅用檐口详图10┊大图别墅用檐口详图6┊大图别墅用檐口详图2┊大图别墅用檐口详图9┊大图
别墅用檐口详图
7┊大图
别墅用檐口详图3┊大图
顶层阳台雨披详图┊大图八角楼屋顶檐口┊大图
屋面构造详图┊大图
屋面构造详图┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样┊大图天沟┊大图天沟┊大图
天沟┊大图。
檐沟，天沟，泛水，挑檐的区别
1、檐沟:屋檐下面横向的槽形排水沟，用于承接屋面的雨水，然后由竖管引到地面。
2、天沟:屋面排水分有组织排水和无组织排水（自由排水），有组织排水一般是把雨水集到天沟内再由雨水管排下，集聚雨水的沟就被称为天沟，天沟分内天沟和外天沟，内天沟是指在外墙以内的天沟，一般有女儿墙；外天沟是挑出外墙的天沟，一般没女儿墙。
天沟多用白铁皮或石棉水泥制成。
3、泛水:泛水是建筑上的一种防水工艺，通俗的说其实就是在墙与屋面，也就是在所有的需要防水处理的平立面相交处进行的防水处理，说白了就是用防水材料把墙角包住。
和散水不同
其构造要点及做法为：
（1）降屋面的卷材继续铺至垂直墙面上，形成卷材防水，泛水高度不小于250mm。
（2）在屋面与垂直女儿墙面的交接缝处，砂浆找平层应抹成圆弧形或45度斜面，上刷卷材胶粘剂，使卷材胶粘密实，避免卷材架空或折断，并加铺一层卷材。
（3）做好泛水上口的卷材收头固定，防止卷材在垂直墙面上下滑。
一般做法是：在垂直墙中凿出通长的凹槽，降卷材收头压入凹槽内，用防水压条钉压后再用密封材料嵌填封严，外抹水泥砂浆保护。
凹槽上部的墙体亦应做防水处理。
通俗解释：泛水是指屋面女儿墙、挑檐或高低屋面墙体的防水做法，其主要作用就是保证女儿墙、挑檐、高低屋面墙不受雨水冲刷，以及保护屋面其余地方的防水层（不至于进水）。
4、挑檐：楼顶平面凸出墙体的部分，主要是为了方便做屋面排水。
其次挑檐起到美观得作用，部分坡屋顶、瓦屋顶不做挑檐，少许无组织排水的平屋顶也不做挑檐。
