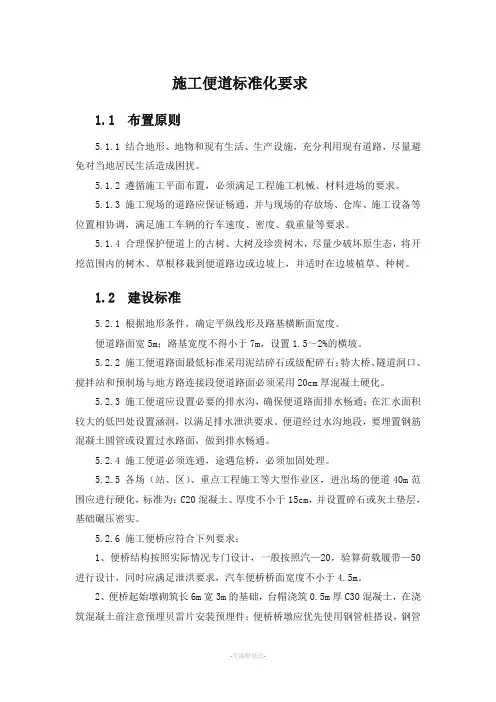

施工便道标准化要求1.1 布置原则5.1.1 结合地形、地物和现有生活、生产设施，充分利用现有道路，尽量避免对当地居民生活造成困扰。
5.1.2 遵循施工平面布置，必须满足工程施工机械、材料进场的要求。
5.1.3 施工现场的道路应保证畅通，并与现场的存放场、仓库、施工设备等位置相协调，满足施工车辆的行车速度、密度、载重量等要求。
5.1.4 合理保护便道上的古树、大树及珍贵树木，尽量少破坏原生态，将开挖范围内的树木、草根移栽到便道路边或边坡上，并适时在边坡植草、种树。
1.2 建设标准5.2.1 根据地形条件，确定平纵线形及路基横断面宽度。
便道路面宽5m；路基宽度不得小于7m，设置1.5～2%的横坡。
5.2.2 施工便道路面最低标准采用泥结碎石或级配碎石；特大桥、隧道洞口、搅拌站和预制场与地方路连接段便道路面必须采用20cm厚混凝土硬化。
5.2.3 施工便道应设置必要的排水沟，确保便道路面排水畅通；在汇水面积较大的低凹处设置涵洞，以满足排水泄洪要求。
便道经过水沟地段，要埋置钢筋混凝土圆管或设置过水路面，做到排水畅通。
5.2.4 施工便道必须连通，途遇危桥，必须加固处理。
5.2.5 各场（站、区）、重点工程施工等大型作业区，进出场的便道40m范围应进行硬化，标准为：C20混凝土、厚度不小于15cm，并设置碎石或灰土垫层，基础碾压密实。
5.2.6 施工便桥应符合下列要求：1、便桥结构按照实际情况专门设计，一般按照汽—20，验算荷载履带—50进行设计，同时应满足泄洪要求，汽车便桥桥面宽度不小于4.5m。
2、便桥起始墩砌筑长6m宽3m的基础，台帽浇筑0.5m厚C30混凝土，在浇筑混凝土前注意预埋贝雷片安装预埋件；便桥桥墩应优先使用钢管桩搭设，钢管桩的入土深度应能满足承载力要求；对于软土地基河床，宜采用复合桩基形式，先安放复合桩基护筒，钢护筒压入河床以下2m,钢护筒中浇筑混凝土，钢管桩插入钢护筒中的混凝土内，确保复合桩与河床有效锚固；对于深厚软土层的河床，经验算必要时可使用钻孔灌注桩基。
福建省高速公路桥梁工程施工标准化指南（试行）福建省高速公路建设总指挥部前言近十年来，我国和我省高速公路建设发展迅速，高速公路桥梁建设施工技术和管理水平有了长足的进步。
但施工期间暴露的质量问题仍不少，质量通病也未得到有效遏制.实践表明,亟须推行标准化施工，以促进高速公路桥梁工程质量的全面和稳步提高。
为此,我部特组织编制了本指南.福建省高速公路桥梁施工标准化指南是在现行桥梁设计、施工、验收等相关标准、规范基础上，总结我省多年来桥梁建设实践经验编制而成的.该指南着重从工序、技术、工艺和管理的角度对现行标准、规范做进一步补充，旨在消除质量通病，提高施工管理水平,实现桥梁施工标准化，确保高速公路桥梁工程质量.为使其更符合高速公路建设实际和更有利于保证工程质量，我省高速公路各参建单位必须认真执行本指南.希望各单位在实践中注意积累资料，总结经验，及时将发现的问题和修改意见反馈我部,以便修订时参考。
目录1 总则 (192)1.1目的及适用范围 (192)1.2编制依据 (192)1。
3章节划分 (192)2 施工准备 (192)2.1施工场地规划 (192)2。
2三通一平建设 (193)2.3驻地建设 (194)2。
4拌和站 (195)2。
5预制场 (197)2.6技术资料准备 (198)3 桥梁总体施工工序 (198)3。
1基本要求 (198)3。
2总体工程质量 (199)3。
3桥梁施工工序流程图 (200)4 桥梁基础 (200)4.1钻孔灌注桩 (201)4.2挖孔灌注桩 (207)4。
3明挖基础 (210)4。
4承台 (212)5 下部构造 (213)5。
1墩柱、盖梁 (213)5。
2桥台 (215)6 上部构造 (216)6.1预制梁施工（后张法) (216)6。
2预制梁施工（先张法） (221)6.3预制梁安装 (222)6.4 支架式现浇 (225)6。
5悬臂浇筑 (229)6.6桥面铺装 (232)6。
一、工程概况为确保施工现场的物资运输和人员通行，提高施工效率，针对本项目特点，特制定本施工便道与便桥专项方案。
二、施工便道1. 便道布置根据施工现场实际情况，施工便道起点接既有道路，终点接入施工现场，全长约1000米。
便道设计宽度为6米，路面结构采用水泥混凝土路面。
2. 便道施工工艺（1）土方工程：先进行便道用地范围内的土方清表，然后进行土方开挖、填筑，确保便道地基稳定。
（2）路基工程：路基填筑采用分层压实，每层厚度不超过20厘米，压实度达到规范要求。
（3）路面工程：路面施工分为基层、面层两个阶段，基层采用水泥稳定碎石，面层采用水泥混凝土。
三、便桥1. 便桥布置便桥位于施工现场内，跨越河道，设计长度为100米，宽度为6米。
便桥采用钢箱梁结构，桥梁两端与河岸连接。
2. 便桥施工工艺（1）基础工程：基础采用钢管桩，桩长根据地质情况确定，桩径为Φ600毫米，桩间距为2米。
（2）桩基施工：采用旋挖钻机进行桩基施工，确保桩基垂直度和桩位精度。
（3）钢箱梁制作与安装：钢箱梁采用工厂化预制，现场安装。
安装前对钢箱梁进行检验，确保质量符合要求。
（4）桥面施工：桥面采用水泥混凝土，施工工艺与便道路面相同。
四、施工进度计划1. 施工便道：自项目开工之日起，计划60天内完成施工便道建设。
2. 便桥：自项目开工之日起，计划90天内完成便桥建设。
五、施工注意事项1. 便道与便桥施工过程中，严格执行施工规范，确保施工质量。
2. 加强施工现场安全管理，落实安全责任制，确保施工安全。
3. 施工过程中，密切关注地质、水文等变化，及时调整施工方案。
4. 施工结束后，及时清理施工现场，恢复原地貌。
5. 加强与当地政府和相关部门的沟通协调，确保施工顺利进行。
六、质量保证措施1. 严格选用优质原材料，确保施工质量。
2. 施工过程中，加强质量检验，及时发现并解决质量问题。
3. 定期对施工人员进行技术培训，提高施工技能。
4. 建立健全质量管理体系，确保施工质量符合规范要求。
施工便道和便桥施工方案TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-丰茂路(南湖大道～蠡河路)工程便道及便桥修建施工方案编制：复核：审批：施工单位：上海建工无锡有限公司丰茂路(南湖大道～蠡河路)工程项目经理部日期：二零一一年六月廿五日目录丰茂路(南湖大道～蠡河路)工程便道及便桥修建施工方案一、工程概况丰茂路（南湖大道～蠡河路）位于无锡市滨湖区太湖新城，是一条东西走向的城市支路。
西起现状南湖大道，东至规划蠡河路，全长约1387m，为新建市政道路。
沿线共跨越四条现状排水河道，分别为新建2×6箱涵（庙港）、10m板梁（典基港）及8m箱涵（龚巷浜）各一座，填埋河道一处（K1+130）。
随路施工的管线有雨水、污水、电力、上水、燃气和通信共六种管线。
本合同段起讫桩号K0+099～K1+450，全长1.4Km，周围地形起伏，途经汉堡锻造公司、村庄，有庙港、典基港、龚巷浜等河流水渠南北贯通。
二、便道便桥修建工程数量本合同段施工便道利用南湖大道引入施工现场，沿新建道路右幅路基坡脚修建，全线施工便道修建约1.3公里。
主线跨越庙港、典基港、龚巷浜时，分别修建20m、15m和20m的上承式钢便桥各一座，下部结构采用钢管桩基础，上部结构采用贝雷和型钢的组合结构，以保证本标段全线便道的贯通和施工车辆正常通行。
三、施工便道修建方案(一)、修建原则1、结合当地地形和现有临时生活、生产设施，充分利用原有道路。
2、结合道路周边居住群众的生活，方便当地生活，尽量减少对当地人民生活造成阻碍。
3、保持施工周围道路的通畅。
4、减少对农田和环境的占用和破坏，保持原有水系的畅通。
5、最大限度的满足工程施工机械、材料的进场。
遵循施工总平面布置。
6、利用当地地材，做到节约资源。
7、便道路面结构便于维修保养的原则。
根据以上布置原则，我部结合现场实际情况，针对不同地段分别采用临时新建的方式，使便道与环境和原有生活、生产设施相适应、协调。
施工便道便桥标准化建设规范1.1 施工便道、便桥建设1.1.1 施工便道（含便桥）应避让文物、自然保护区，保护环境；应结合原有地形、地貌和现有生活、生产设施，严禁使用地方村村通道路，可利用原有地方土石道路进行改扩建或自行选择路线进行新建。
1.1.2 施工便道应遵循现场施工平面布置，满足工程施工机械、材料进出场的要求，施工便道主干道应尽可能地靠近合同段各主要施工点，引入路线以直达用料地点为原则，避免材料再次倒运。
施工便道应满足施工车辆的行车速度、密度、载重量等要求。
1.1.3 施工便道应符合下列技术规定：a）施工便道宽度不小于3.5m，曲线或地形复杂地段宜按需要加宽。
b）根据现场地形条件和视距要求，应设置错车道。
错车道路段的便道宽度不小于6.5m，有效长度不小于30m。
c）连续长陡下坡路段危及运行安全的便道应设置避险车道，急弯路段应设反光镜。
d）一般情况下便道的最大纵坡不宜大于9%，对于山岭重丘区施工便道在保证施工车辆行驶安全的情况下，最大纵坡不宜大于10%，施工便道边坡坡率不应陡于1∶0.5。
e）施工便道路基应碾压密实，路面根据项目现场情况可选用厚度不少于20cm级配碎石或砂砾、隧道洞渣等铺筑，或选用厚度不小于40cm的5%石灰改善土，非石质面层表面宜洒布厚1cm-3cm碎石重型碾压密实；在特大桥、隧道洞口、搅拌站和预制场等大型作业区，进出场的便道200m范围增加不小于20cm厚的C20水泥混凝土进行硬化。
f）施工便道应设置横向排水，必要时宜设置排水沟，确保便道路面排水畅通。
取土、弃土应进行专门设计，防止水土流失堵塞河道和诱发路基病害。
1.1.4 施工便桥应符合下列技术规定：a）各合同段新建的进场道路和沿线施工便道，当经过山涧或沟渠可能堵塞原有水系时，应埋设管涵（砼全包）或架设便桥。
当跨越河道时必须架设钢便桥或贝雷钢架便桥，严禁淤堵河道出现水毁事件。
钢便桥设计应考虑地方和河道管理部门要求，并结合施工实际承载需要和跨径必须满足河道泄洪等要求进行专门设计（一般参照公路Ⅱ级汽车荷载），桥面宽度不小于4.5m。
施工便道（便桥）（试行）1.一般要求1.1 施工纵向便道要靠近本合同段各主要工点，横向便道以直达用料地点为原则，避免二次倒运。
1.2 便道干线尽量不占用路基，以减少施工与运输相互干扰。
1.3 施工便道分为纵向便道和横向便道，要充分结合地方道路设置，并设置错车位。
要注意保护便道临时占地的植被，尽量减少生态破坏。
1.4 施工期间应经常对便道(便桥) 进行维护保养，做到雨天不泥泞，晴天不扬尘，便道平整，便桥稳固。
1.5 按环评报告和水保方案要求，结合地方水务等部门意见设置施工便道、便桥。
1.6 要严格控制便道的最大纵坡。
在山区急转弯、陡坡等地段的施工便道外侧要设置钢管护栏防撞墩，急弯处设置凸镜等，并设警告、警示等标志；在道路交叉口要设置警告、警示、限速等标志。
1.7 施工便道应一次规划完成，不得随意开挖临时便道。
尽量减少路堤上下坡道口设置数量，设置位置尽量避开高填方地段。
1.8施工结束后，自行拆除施工便桥、便道，做好复垦、河道清理及垃圾处理等工作。
1.9倡导工程开工前实行严格的田路分隔方式，最大限度地减少外界对施工的干扰，并有效地防止施工队对周围环境及农田基本建设的影响。
1.10 便道、便桥应执行“设计→审批→施工→验收→使用”的程序。
1.11当便道有社会车辆通行且便道与构造物距离不超过5m 时，构造物施工现场应用彩板围栏或其他金属围栏进行封闭，并设置必要的警示标志。
1.12沿新建高速公路桩号递增方向，在便道外侧路肩处用GPS 定位确定百米桩、里程桩的位置，将百米桩、里程桩垂直于便道安装牢固。
百米桩每100m 设一个，宜采用C25混凝土预制或玻璃钢材质，百米桩地面以上部分，颜色为白色，百米桩上四面喷涂其相应的阿拉伯数字，字体高度为80mm ，字体采用红色（如图例所示）。
里程桩每1000m 设一个，材质镀锌方管铁皮喷绘，尺寸为700 mm ×500mm ，离地高度为500mm ，里程桩形式采用下图图例所示模版。
便道、便桥标准化要求一、基本要求1、施工现场的道路应保证通畅，并与现场的存放场、仓库、施工设备等位置相协调，满足施工车辆的行车速度、密度、载重量等要求。
2、便道、便桥宜利用永久性道路和桥梁，新修施工便道应尽可能建在永久用地范围内。
3、施工便道分为主（干）线和支线，施工主干道线尽可能地靠近管段各主要架子队，引入线以直达用料地点为原则，施工便道应与相邻便道衔接。
4、应尽量避免与既有铁路路线、公路平面交叉。
便道干线不宜占用路基，特殊地段必要时可考虑短期占用路基，但应采取短期临时过渡性措施，尽量缓解干扰。
二、一般施工便桥标准化要求1、宽度：要求便道干线5m宽，支线3.5m宽。
特殊地段可适当降低宽度要求增加会车台处理，但不得低于干线3.5m 宽，支线2.5m宽。
在临壑地段，应适当加宽路面，以确保行车安全。
在需要设置会车台的路段按照每200米设置一处，会车台处路段宽度不得小于6米，长度不小10米，且有明显标识。
2、坡度：纵向坡度：一般情况下不得大于8%，极困难条件下不得大于10%。
横向坡度：一般控制在2%-4%。
3、转弯半径：一般情况下不得小于20m，极困难条件下不得小于15m。
4、路基：新建路基必须经过分层碾压，以满足施工车辆运输要求。
对于特殊地段，务必进行换填或加固处理。
5、路面：一般地段按照泥结碎石路面处理，特殊路段的路基必须进行换填处理，再进行泥结碎石路面施工，确保泥结碎石路面行车风雨无阻。
在与省道连接处和各分部驻地门口采用混凝土路面，以防止车辆进入省道或经理部污染道路及场地。
6、挡护：靠近沟壑一侧必须修建挡护工程，包括挡土墙（填方段）和防撞墩，防撞墩采用混凝土浇注，黄黑色油漆竖向标识（黄黑间距25厘米），在挖方段靠近易滑坡体侧要设置上浆砌片石挡护，高度不小于1米，勾横平竖直的阳缝。
7、水沟：排水沟根据地形设置，宽度和深度不小于50cm，硬化处理后可采用石砌。
根据地形每100米左右将排水沟中水流通过路面下暗沟引至沟壑一侧排走，引入沟壑时注意水土保持，不得冲刷当地农田，暗沟采用埋设混凝土预制管的方法通过路面。
便道施工方案(1)一、前言便道施工是城市建设中至关重要的一环，它关乎到市民的生活质量和城市的整体形象。
在制定便道施工方案时，需要充分考虑各种因素，确保施工过程安全高效。
本文将围绕便道施工方案展开详细论述。
二、施工前准备1. 地面勘察在开始便道施工前，首先需要进行地面勘察。
勘察范围应包括便道的长度、宽度、坡度等重要参数，以便合理安排施工计划。
2. 施工材料准备准备好施工所需的各类材料，包括水泥、砂子、石子、石灰等，确保施工顺利进行。
三、施工步骤1. 清理便道在正式施工前，需要对便道进行清理，清除杂物、积水等障碍物，为后续施工创造良好的工作环境。
2. 筑路根据地面勘察结果，合理安排路面的坡度和坡高，进行路面的筑路工作。
确保路面平整、坚固。
3. 边坡处理便道的边坡处理很重要，可以增加便道的美观性和使用寿命。
通过加固、砌石等方式进行边坡处理。
4. 铺设路面材料根据实际需要，选择合适的路面材料进行铺设。
可以选择水泥路面、沥青路面等，确保路面光滑、耐磨。
5. 完善设施在便道施工完成后，可以根据需要增加设施，如路灯、护栏等，提升便道的使用体验。
四、施工注意事项1. 安全第一施工过程中要严格遵守安全规范，确保施工人员和周围居民的安全。
2. 合理施工施工过程中要合理安排施工顺序，提高工作效率，确保施工质量。
3. 环保在施工过程中要注意环保，减少对周围环境的影响，确保施工过程绿色环保。
五、总结便道施工是一个细致、繁琐但又必不可少的工程。
通过本文的介绍，我们可以看到便道施工的重要性以及施工过程中需要注意的方方面面。
在未来的城市建设中，我们需要不断完善便道施工方案，为市民提供更加安全、便利的出行环境。
工地标准化建设指南1 总则1.1为规范高速公路项目工地建设，促进施工管理的标准化、规范化、精细化，加强施工现场管理，创建文明、标准化工地，消除安全隐患，确保施工质量，特制定本指南。
1.2 工地建设应节约用地，少占农田。
应按照有关规定办理相关手续，采取有效措施减少污染，保护环境。
1.3 建设项目结束后，应对工地建设中的临时工程、临时辅助设施、取（弃）土场地等及时进行处理，做到工完场清，临时用地清理后应进行复耕或绿化，并达到环保、水保等部门要求。
1.4 工地建设必须严格遵守《公路施工安全技术规程》，加强安全生产教育，建立健全安全生产管理制度，做到安全生产，文明施工，实现工地建设标准化。
1.5 工地标准化建设的相关费用按工程量清单相关细目报价，按合同文件相关规定计量。
1.6 工地标准化建设除执行本指南外，应符合国家及行业现行的标准规定。
2 术语2.1 工地建设：公路建设项目中的监理驻地、项目经理部驻地、工地试验室、钢筋加工场、拌和站、预制梁场、小型构件预制场、库房及施工便道、便桥建设等。
2.2 工地标准化：按照标准化要求建设监理驻地、项目经理部驻地、试验室及施工便道、便桥；按照标准化要求建设各类拌和站、预制加工场地和材料存放场地，实现混合料（混凝土）集中拌制，钢筋、砼构件集中预制，发挥集约化施工优势；按照标准化要求规范施工现场安全防护设施、安全标识及其他各类临时设施设置。
2.3 项目办：公路项目建设单位在工程现场设置的临时管理机构。
2.4 总监办：监理单位在工程现场设置的临时监理机构，负责项目工程全部监理工作。
2.5 项目经理部：施工单位在工程现场设置的施工管理机构。
2.6 工地试验室：建设、监理、施工等单位，在工程项目现场设立的临时试验室。
2.7 中心试验室：建设单位为检查和控制工程质量、加强工地试验室管理，通过招标通过计量认证的第三方试验检测机构设立的工地试验室。
2.8 施工现场：钢筋加工场、拌和站、预制梁场、小型构件预制场、库房、施工便道（便桥）等现场。
施工便道规范化管理第十一条进场后应根据本项目工程的具体情况，对施工便道（便桥）的修建作出规划。
第十二条施工便道的技术质量要求1、一般地段施工便道路基宽度≥4.5m，路面宽度≥3.5m；曲线或地形复杂地段应适当加宽。
每隔200-300m设置错车道一处。
错车道路基宽度≥6.5m，路面宽度≥5.5m，长度≥20m。
2、路面标准：土质路基地段基层为不小于20cm厚的片石垫层，其面层为5cm厚的泥结碎石面层。
挖方石质地段路基表面应用中粗砂或碎石找平。
3、施工便道进入拌合场、工地现场和连接乡村公路处20米长范围应加设现浇砼层（砼面设减速槽，厚度至少20cm），以防止运输车辆带入带出淤泥污垢。
4、便道的两侧应设置边沟或排水沟，保证排水通畅。
第十三条施工便桥的技术质量要求1、施工便桥应由项目指派有经验的专业结构工程师进行设计。
2、便桥的修建应满足承重和排水泄洪要求，桥面宽度不小于4.5m，便桥桥面和桥两端一定范围内应安装防护栏杆，在便桥两头应设置限载和限速标牌。
第十四条便道急弯、纵横向陡坡等危险地段应有安全护栏和醒目的安全警示标志；便道分岔路口应设置方向指示牌，引导车辆行人正确通行。
第十五条施工便道的维修保养要求。
应指定专人负责对施工便道（便桥）进行日常检查、保养和维修，做到雨天有人清沟排水，晴天有车洒水除尘，保证路面平整，行车舒适，并确保全天候畅通。
第十六条施工便道（便桥）的拆除要求。
工程完工后，应按照有关要求，将施工便道和便桥予以拆除，当地村民要求保留并符合有关政策法规要求的可以保留，否则应予以复垦、复耕或对河道进行清障。
第十七条利用乡村道路作为施工便道的情况下，应与所在乡村签订好协议，并加强对道路的日常养护与维修，确保安全畅通。
工程完工后应按照协议要求进行补偿或进行修复。
第十八条相邻两个或多个项目合同段共同共用一条施工便道（便桥）的情况下，其修建、养护与拆除等相关责任义务由总承包部协调，确定各项目的修建、养护与拆除路段，各项目应按照总承包部协调的管养路段做好管养工作，确保整条便道（便桥）畅通。
便道、便桥标准化要求一、基本要求1、施工现场的道路应保证通畅，并与现场的存放场、仓库、施工设备等位置相协调，满足施工车辆的行车速度、密度、载重量等要求。
2、便道、便桥宜利用永久性道路和桥梁，新修施工便道应尽可能建在永久用地范围内。
3、施工便道分为主（干）线和支线，施工主干道线尽可能地靠近管段各主要架子队，引入线以直达用料地点为原则，施工便道应与相邻便道衔接。
4、应尽量避免与既有铁路路线、公路平面交叉。
便道干线不宜占用路基，特殊地段必要时可考虑短期占用路基，但应采取短期临时过渡性措施，尽量缓解干扰。
二、一般施工便桥标准化要求1、宽度：要求便道干线5m宽，支线3.5m宽。
特殊地段可适当降低宽度要求增加会车台处理，但不得低于干线3.5m 宽，支线2.5m宽。
在临壑地段，应适当加宽路面，以确保行车安全。
在需要设置会车台的路段按照每200米设置一处，会车台处路段宽度不得小于6米，长度不小10米，且有明显标识。
2、坡度：纵向坡度：一般情况下不得大于8%，极困难条件下不得大于10%。
横向坡度：一般控制在2%-4%。
3、转弯半径：一般情况下不得小于20m，极困难条件下不得小于15m。
4、路基：新建路基必须经过分层碾压，以满足施工车辆运输要求。
对于特殊地段，务必进行换填或加固处理。
5、路面：一般地段按照泥结碎石路面处理，特殊路段的路基必须进行换填处理，再进行泥结碎石路面施工，确保泥结碎石路面行车风雨无阻。
在与省道连接处和各分部驻地门口采用混凝土路面，以防止车辆进入省道或经理部污染道路及场地。
6、挡护：靠近沟壑一侧必须修建挡护工程，包括挡土墙（填方段）和防撞墩，防撞墩采用混凝土浇注，黄黑色油漆竖向标识（黄黑间距25厘米），在挖方段靠近易滑坡体侧要设置上浆砌片石挡护，高度不小于1米，勾横平竖直的阳缝。
7、水沟：排水沟根据地形设置，宽度和深度不小于50cm，硬化处理后可采用石砌。
根据地形每100米左右将排水沟中水流通过路面下暗沟引至沟壑一侧排走，引入沟壑时注意水土保持，不得冲刷当地农田，暗沟采用埋设混凝土预制管的方法通过路面。
8、标识：便道全程必须悬挂或立警示、指示标志，标志标识制作要求见国家交通安全标识标准，标识标志包括：转弯警示、急坡警示、落石警示、会车台指示、桥梁指示、整里程标识、分叉路口指示、工地驻地指示、限高、限重、限速标志牌等。
三、河道、水库等施工便桥标准化要求1、对于施工便道遇见的宽度小于10米的小河、水塘、排水沟等，常年流量较小等可以选用埋设钢筋混凝土涵管，保证常年排水流量即可。
1.1 测量、放样，在河道上采用渗水填料，填一施工平台，再使用挖掘机开挖基坑，开挖放坡坡比1:1，开挖好后、基坑清淤抽水。
1.2 在底部浇筑0.1米混凝土垫层，将准备好的钢筋混凝土预制管用吊车安装、安装完毕后，用C30混凝土将水泥管之间缝隙填充。
1.3 待混凝土强度达到75%时回填渗水填料，便道两侧边坡为1:1.5，涵管在路基两侧各长出路基1米。
2、对于河流流水量较大的江河类便桥，采用钢便桥。
2.1钢便桥设计满足8立方米的混凝土罐车满载通过，荷载35t。
2.2 栈桥结构形式栈桥桥面宽度4m，梁部为“321型”贝雷梁，双排双层，排间距2.1m；贝雷梁上设纵、横两道分配梁，横向分配梁（I20a）间距1.5m，纵向分配梁（I12.6）间距0.3m，桥台基础采用C25砼基础。
桥面采用10mm厚钢板满铺，车道两侧设1.2m高钢管护栏。
2.3 施工工艺2.3.1施工工艺流程场地平整测量定位桥台基础施工贝雷梁拼装贝雷梁安装纵、横分配梁安装贝雷梁斜撑安装桥面板铺装栏杆、照明等附属结构安装警戒、安全设备安设2.3.2 主要施工方法a桥台基础为避免破坏河堤，桥台基础沿河堤边沿砌筑，施工时需注意桥台与栈桥轴线必须一致，桥台基础为C25砼基础，浇砼时，固定贝雷梁的预埋件I20a 一定要埋设准确。
b贝雷梁及横，纵向分配梁拼装贝雷梁预先在陆上或已搭设好的栈桥上按每组尺寸拼装好，然后运输到位，安装在I20a上。
贝雷梁安装到位后，横向、竖向均焊定位挡块及压板，将其固定在I20a 上。
贝雷梁拼装完毕，其上铺设I20a横向分配梁，间距150cm，I20a与贝雷梁间采用Ф16“U”型螺拴固定，每个节点1套螺栓。
然后在I20a上铺设I12纵向分配梁，间距30cm，如遇与“U”型螺栓螺母冲突时，可适当调整其间距。
c桥面板铺装及附属结构施工桥面板4m宽，桥面板铺设定后，即在上面焊接Φ12钢筋防滑条，间距60cm。
栈桥栏杆高1.2m，采用Φ48焊接钢管焊接，立柱间距1.2m，焊在栈桥桥面上。
d栈桥运行、维护和检修栈桥运行前要进行严格的检查，经检查合格后方可投入使用。
栈桥运行时要严格按设计要求进行,不得超载。
栈桥头设值班房,安排专人进行值班,对于超出栈桥使用要求的车辆及设备严禁通行。
栈桥要经常检查、维护和检修，派专人每天进行检查,对可能危及栈桥的漂浮物进行排除,对栈桥的破损处进行及时加固检修。
为保证栈桥,在栈桥上设置沉降观测点,定期进行一次沉降观测,详细记录每次观测的数据,分析栈桥的沉降情况,如有异常应经过分析研究，查明原因，提出有效可行的解决方案进行处理。
e栈桥拆除栈桥使用完成后应及时进行拆除,以免栈桥出现意外情况,对施工和航道造成影响。
栈桥拆除时必须有拆除方案，并经技术部门同意后方可执行。
栈桥拆除前必须进行技术和安全交底并做好交底记录,使每个参加施工的人员心中有数。
栈桥拆除时应做好施工记录，以备查询。
栈桥拆除下来的材料应进行统一堆放，不得随意乱扔。
栈桥拆除时应仔细考虑各部分的拆除顺序,尽量划分为大块进行拆除3 钢便桥计算书3.1设计资料a跨径： L=48m（标准跨径）b设计荷载：8m3砼罐车（满载）35t，单个轮胎着地宽度为0.3m、长度为0.2m，车辆荷载情况布置如下图所示：c材料：桥面板：δ10mm钢板纵向分配梁：I12.6工字钢@0.3m横向分配梁：I20a工字钢@1.5m贝雷梁，“321型”（3m长×1.5m宽），0.27t/片支撑梁： I20a工字钢3.2内力及强度检算3.2.1荷载取值a恒载桥面板：g1=4m×1m×0.01m×7850kg/m3=0.314t=3.14KN/m（纵桥向延米）纵向分配梁：g2=1m×int（4/0.3+1）×14.2kg/m=0.2t=2KN/m（纵桥向延米）横向分配梁: g3=4m×int（48/1.5+1）×27.91/48kg/m=0.08t=0.8KN/m （纵桥向延米）贝雷梁: g4=16片×0.27t×8/48=0.72t=7.2KN/m（纵桥向延米）（48m跨）b动载8m3砼罐车（满载）35t：Q1=350KN3.2.2计算模型将桥面纵向分配梁作为桥面元、横向分配梁作为贝雷梁和纵向分配梁的联结单元，对整个结构进行加载检算。
3.2.3强度检算a桥面板强度检算（δ10mm钢板）取1m长桥面板为研究对象，按单向板计算。
当荷载为35t砼罐车后轮单轮作用在跨中时为最不利情况，按简支梁计算集中荷载F=70KN，轮胎宽度为0.3m，则均布荷载q=70×1.2/0.6=140KN/m 根据etool软件计算跨中弯矩Mmax=1.6KN·mW=bh2/6=1×0.012/6=1.67×10‐5m3σ=M/W=1.6×106/1.67×104=96MPa<1.25[σ]=181.2 MPa，满足要求b纵向分配梁强度检算（I12.6工字钢）当荷载为35t砼罐车后轮单轮作用在跨中时为最不利情况，按六跨连续梁计算。
恒载产生的均布荷载q1=3.14/（4/0.3）+0.142=0.38KN/m集中荷载F=35KN （根据力矩平衡计算），轮胎长度为0.2m ，则均布荷载q=35×1.2/0.2=210KN/m根据etool 软件计算跨中最大弯矩Mmax=13.8KN ·mW=7.746×10‐5m3σ=M/W=12.4×103/7.746×10-5=178MPa<1.25[σ]=181.2MPa ，满足要求 c 横向分配梁强度检算（I20a 工字钢）恒载产生的均布荷载q=0.28×1.2=2.2KN/mQ1=70×1.2=84KN （按集中力考虑）根据etool 软件计算跨中最大弯矩Mmax=25.6KN ·mW=23.69×10‐5m3σ=M/W=25.6×103/23.69×10-5=108.1MPa<1.25[σ]=181.2 MPa ，满足。
d 48m 跨贝雷梁强度检算48mq=70KN q=35KNq=70KN1.4m 4m 纵桥向受力图当罐车单侧刚好作用在一组贝雷梁上，如图所示。
安全系数考虑1.2。
恒载：3KN/m,活载：q1=35×1.2=42KN/m, q2= q3=70×1.2=84KN/m, 根据sap2000软件计算跨中最大弯矩Mmax=3375KN ﹒m >3265.4KN ·m 最大剪力Qmax=161KN<490.5 KN故贝雷梁按双排双层设计满足要求。
f 桥台基础强度检算（1）桥台基础采用C20素砼，宽度1.5m 、长度5m 、厚度0.5m ，在基础上铺1根20a 工字钢。
作用在工字钢上的荷载：350×1.5+142×2+2.7×16×8/2=735KN σ=735×103/1×0.1×5×106=1.47MPa<20MPa ，C20满足要求（2）地基承载力检算σ=(525×1.5+25×1.5×5×0.5)/7.5=117.5KPa，地基承载力为要达到200Kpa。
e 如果河流跨度较大钢便桥施工时，可增设钢管桩。
单桩容许承载力：[P]=1/K(U∑αifili+λ ARα)式中 [P]—桩的容许承载力（KN）U—桩身截面周长（m）li—各土层厚度（m）A—桩底支承面积(m2)αi, α—震动沉桩对各土层桩周摩阻力和桩底承载力的影响系数λ—系数K—安全系数，取K=2四、养护为保证施工便道的正常使用，各项目部要组织专门的养护队伍，配备必要的机械、工具和材料，对施工便道进行养护，在便道两侧每隔一段距离堆放一定数量的砂砾用于填补坑洼，保证路况完好，确保无坑洼、无落石，排水通畅。
五、便道检查要点及频率施工便道检查要点及频率1、栈桥应严格按设计要求组织施工。
