冷冻机压缩机维修手册第一章：引言冷冻机的压缩机是其核心组件，承担着压缩、冷却和气体循环的重要任务。
为了确保冷冻机的正常运行和延长其使用寿命，及时进行维修是至关重要的。
本手册旨在为冷冻机压缩机的维修工作提供详细的指导和说明。
第二章：冷冻机压缩机概述1. 冷冻机压缩机的基本原理1.1 压缩机的作用和功能1.2 压缩机的工作原理2. 常见的冷冻机压缩机类型2.1 往复式压缩机2.2 螺杆式压缩机2.3 离心式压缩机第三章：压缩机故障排除1. 压缩机常见故障及其原因1.1 压缩机无法启动1.2 压缩机运行噪音大1.3 压缩机排气温度异常高2. 故障排除步骤和方法2.1 检查电源和电气系统2.2 检查冷却系统2.3 检查润滑系统2.4 检查压缩机部件第四章：冷冻机压缩机维护1. 定期检查和保养1.1 清洁压缩机及其周围环境 1.2 检查冷却系统1.3 检查润滑系统1.4 检查电源和电气系统2. 润滑系统维护2.1 选择适当的润滑油2.2 定期更换润滑油2.3 检查和更换油滤器第五章：安全注意事项1. 维修前的安全准备工作1.1 电源断电和锁定1.2 确保附近没有可燃物品1.3 佩戴个人防护装备2. 维修过程中的注意事项2.1 遵循维修步骤和操作规程2.2 注意电气安全2.3 避免热量和高压2.4 防止润滑油泄漏第六章：常见问题解答1. 压缩机发出异味的原因及处理方法2. 压缩机运行时出现震动的原因及处理方法3. 压缩机排气温度过高的原因及处理方法第七章：附录1. 冷冻机压缩机维修记录表2. 压缩机常见故障代码对照表3. 压缩机技术参数表结语：本手册涵盖了冷冻机压缩机维修的基本知识和技术要点，易于理解和操作。
冷冻机维修工作需要谨慎和专业知识，为了保障人员安全和设备正常运行，请严格按照手册所述的步骤进行维修工作。
同时，建议在维修过程中遇到复杂或无法解决的问题时，及时咨询专业技术人员的意见和帮助。
祝您在维修工作中取得良好的效果！。
第1篇一、目的为确保制冷设备安全、稳定、高效运行，延长设备使用寿命，特制定本维修操作规程。
二、适用范围本规程适用于制冷设备操作人员、维修人员及相关部门。
三、维修前的准备工作1. 仔细阅读设备说明书，了解设备结构、性能及维修注意事项。
2. 熟悉各种维修工具、仪表及设备备件。
3. 检查设备周围环境，确保无易燃、易爆物品。
4. 准备必要的维修材料，如润滑油、密封胶、紧固件等。
5. 检查维修人员是否具备相应的维修技能和经验。
四、维修操作步骤1. 关闭设备电源，确保设备处于安全状态。
2. 检查设备外观，观察有无损坏、泄漏等情况。
3. 检查制冷剂管路、阀门、过滤器等部件，确保无堵塞、泄漏现象。
4. 检查压缩机、蒸发器、冷凝器等核心部件，确保其正常运行。
5. 检查电气控制系统，确保线路完好、接线正确。
6. 检查润滑油位，若油位过低，应及时添加。
7. 检查紧固件，确保设备各部件连接牢固。
8. 检查设备密封性能，如有泄漏，应更换密封件。
9. 检查制冷剂充注量，确保设备在最佳工况下运行。
10. 检查电气元件，如传感器、继电器、接触器等，确保其性能良好。
11. 对设备进行清洗、除垢、润滑等保养工作。
12. 检查设备运行参数，如制冷量、压缩机电流、温度等，确保设备运行正常。
五、维修后的注意事项1. 确保设备所有部件安装到位，无遗漏。
2. 检查设备运行状态，确保无异常。
3. 通知操作人员设备已维修完毕，恢复正常运行。
4. 记录维修情况，包括维修项目、更换部件、维修时间等。
5. 定期对设备进行保养，预防故障发生。
六、安全注意事项1. 维修过程中，确保设备电源已关闭，防止触电。
2. 操作人员应穿戴适当的防护用品，如安全帽、防护眼镜、手套等。
3. 严禁操作人员站在设备上方进行维修，防止坠落。
4. 维修过程中，注意避免碰撞设备，防止损坏。
5. 严禁使用不合格的维修材料，确保设备运行安全。
6. 维修完成后，及时清理现场，确保工作环境整洁。
冷库维修手册一、前言冷库作为存储和保鲜食品的关键设备之一，在食品行业扮演着重要的角色。
然而，由于长时间运行和频繁使用，冷库难免会出现故障和损坏。
为了帮助操作人员有效地维修和保养冷库，本手册将提供详细的维修步骤和操作指南。
请在使用前仔细阅读本手册，并按照相应的指导进行操作。
二、保养与维修1. 定期清洁保持冷库的清洁对于其正常运行至关重要。
定期清洁包括以下几个步骤：a. 清理冷库内部的杂物和食品残渣，确保储存区域干净整洁。
b. 清洗冷库中的排水管道，防止积水和异味的产生。
c. 定期检查冷库门的密封情况，如发现损坏应及时更换。
d. 清洗冷库的冷凝器和蒸发器，以确保其散热效果。
2. 故障排除当冷库出现故障时，我们需要根据具体问题进行相应的排除。
以下是常见故障及其解决方案：a. 冷库无法制冷- 检查冷藏系统是否运行正常，排除电源故障等非机械故障。
- 检查压缩机是否正常运转，如出现异常声音或振动应及时维修。
- 检查制冷剂是否漏损，如发现漏损应迅速修复并补充制冷剂。
b. 温度过高或过低- 检查温度控制器的设置，如需要调整温度范围请按照指南进行操作。
- 检查是否存在温度传感器故障，如有需要进行维修或更换。
c. 冷库噪音大- 检查冷却风扇是否正常运行，如发现异常应及时更换。
- 检查制冷系统中的管道是否松动，如有需要进行紧固。
三、常见维修工具及材料为了进行冷库的维修工作，我们需要准备以下常见的工具和材料：1. 扳手和螺丝刀2. 温度计3. 清洁剂和消毒液4. 绝缘胶带和绝缘胶5. 密封胶和密封带请确保在维修过程中正确使用这些工具和材料，并按照操作指南进行操作。
四、安全注意事项在进行冷库维修和保养时，请务必注意以下安全事项：1. 请确保事先断开冷库的电源，避免触电风险。
2. 在操作过程中，请戴上适当的安全手套和护目镜，以保护自身安全。
3. 如遇到复杂或无法处理的故障，请立即联系专业的维修人员进行处理。
五、结语本手册详细介绍了冷库的维修和保养方法，并提供了常见故障的排除方案。
冷冻冷藏设备维护保养操作手册一、冷库运行与维护管理1、开机前的准备开机前应先检查机组各阀门是否处正常开机状态，检查冷却水水源是否充足，接通电源后，根据要求设定温度。
冷库的制冷系统一般是自动控制的，但在第一次使用时应先开冷却水泵，运转正常后再逐一启动压缩机。
2、运转管理制冷系统正常运转后要注意以下几点：（1）听设备在运转过程中是否有异常声音；（2）看库内温度是否下降；（3）摸吸排气冷热是否分明，冷凝器冷却效果是否正常。
3、换气和除霜果蔬在贮藏过程中会释放一些气体，累积到一定程度会使藏品生理失调，变质变味。
因此，在使用过程中要经常通风换气，一般应选择在气温较低的早晨进行。
另外，冷库在使用一段时间后蒸发器就会结上一层霜，不及时清除会影响制冷效果，除霜时，要盖住库内藏品，用扫帚清扫积霜，注意不能硬敲。
（1）对于风冷机的蒸发器：要经常检查除霜情况，除霜是否及时有效，会影响制冷效果，导致制冷系统的回液。
（2）经常观察压缩机运行状态，检查其排气温度，在换季运行时，要特别注意系统的运行状态，及时调整系统供液量和冷凝温。
（3）运转机组：要经常观察压缩机的油面及回油情况及油的清洁度，发现油脏或油面下降要及时解决，以免造成润滑不良。
（4）仔细倾听压缩机，冷却塔、水泵或冷凝器风机运转声音，发现异常及时处理，同时检查压缩机、排气管及地脚的振动情况。
（5）对压缩机的维护：初期系统内部清洁度较差，在运行30天后要更换一次冷冻油和干燥过滤器，在运行半年之后再更换一次（要根据实际情况而定）。
对于清洁度较高的系统，运行半年以后也要更换一次冷冻油和干燥过滤器，以后视情况而定。
（6）运转机组：要经常观察压缩机的油面及回油情况及油的清洁度，发现油脏或油面下降要及时解决，以免造成润滑不良。
（7）对于风冷机组：要经常清扫风冷器使其保持良好的换热状态。
对于水冷机组：要经常检查冷却水的混浊程度，如冷却水太脏，要进行更换。
检查供水系统有无泡、冒、滴、漏问题。

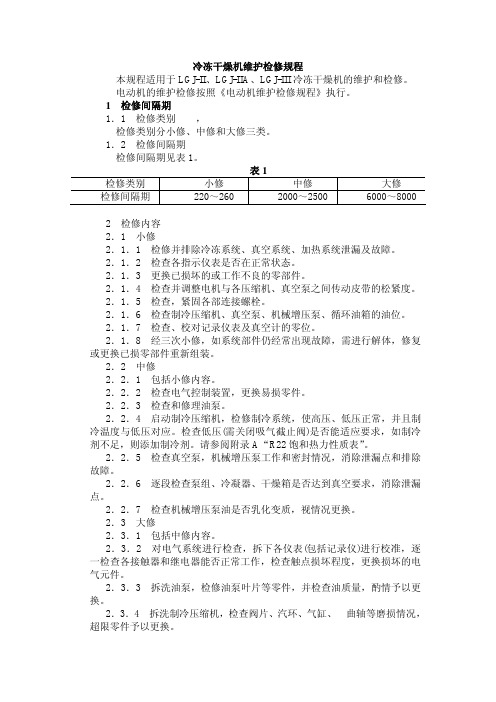

冷冻干燥机维护检修规程本规程适用于LGJ-II、LGJ-IIA、LGJ-III冷冻干燥机的维护和检修。
电动机的维护检修按照《电动机维护检修规程》执行。
1 检修间隔期1．1 检修类别，检修类别分小修、中修和大修三类。
1．2 检修间隔期检修间隔期见表1。
表1检修类别小修中修大修检修间隔期 220～260 2000～2500 6000～8000 2 检修内容2．1 小修2．1．1 检修并排除冷冻系统、真空系统、加热系统泄漏及故障。
2．1．2 检查各指示仪表是否在正常状态。
2．1．3 更换已损坏的或工作不良的零部件。
2．1．4 检查并调整电机与各压缩机、真空泵之间传动皮带的松紧度。
2．1．5 检查，紧固各部连接螺栓。
2．1．6 检查制冷压缩机、真空泵、机械增压泵、循环油箱的油位。
2．1．7 检查、校对记录仪表及真空计的零位。
2．1．8 经三次小修，如系统部件仍经常出现故障，需进行解体，修复或更换已损零部件重新组装。
2．2 中修2．2．1 包括小修内容。
2．2．2 检查电气控制装置，更换易损零件。
2．2．3 检查和修理油泵。
2．2．4 启动制冷压缩机，检修制冷系统，使高压、低压正常，并且制冷温度与低压对应。
检查低压(需关闭吸气截止阀)是否能适应要求，如制冷剂不足，则添加制冷剂。
请参阅附录A“R22饱和热力性质表”。
2．2．5 检查真空泵，机械增压泵工作和密封情况，消除泄漏点和排除故障。
2．2．6 逐段检查泵组、冷凝器、干燥箱是否达到真空要求，消除泄漏点。
2．2．7 检查机械增压泵油是否乳化变质，视情况更换。
2．3 大修2．3．1 包括中修内容。
2．3．2 对电气系统进行检查，拆下各仪表(包括记录仪)进行校准，逐一检查各接触器和继电器能否正常工作，检查触点损坏程度，更换损坏的电气元件。
2．3．3 拆洗油泵，检修油泵叶片等零件，并检查油质量，酌情予以更换。
2．3．4 拆洗制冷压缩机，检查阀片、汽环、气缸、曲轴等磨损情况，超限零件予以更换。
冷冻机检修规程螺杆式冷冻机的修理5.1 检修周期及内容5.1.1 螺杆式冷冻机的检修分为小修、中修和大修。
5.1.2 检修周期如下：5.1.2.1 小修1. 冷冻机组在故障状态下运行，且排除故障的检修项目属于小修范围。
2. 冷冻机组累计运行时间达到六个月(4200小时)出现故障时。
5.1.2.2 中修1. 冷冻机组在故障状态下运行，且排除故障的检修项目属于中修范围。
2. 冷冻机组累计运行时间达到十二个月(8400小时)。
3. 大修冷冻机组累计运行时间达到三十六个月就安排大修。
5.1.3 检修内容如下：5.1.3.1 小修1. 油冷却器清除水垢、油污。
2. 油过滤器、回油过滤器、吸气滤器等清洗和检漏(首次开车后100～150小时即应清洗)。
3. 能量调节装置进行动作检查。
4. 排除冷冻机组运行中出现的故障。
5.1.3.2 中修1. 包括小修项目。
2. 联轴器对中情况检查。
3. 轴封检查，更换密封零件。
4. 油泵清洗、检查、修理。
5. 油压调节阀进行动作检查。
6. 压力表、温度表和安全阀进行校验。
7. 吸、排气阀检查、修理，更换O形密封环。
8. 排除冷冻机组运行中出现的故障。
5.1.3.3 大修1. 包括中修项目。
2. 冷冻机组主机(压缩机)解体、清洗和修理，更换轴承、O形密封环。
3. 止逆阀检修。
4. 机组水平度找正。
5. 冷冻机的附属设备如油分离器、油冷却器、油过滤器、油泵等进行清洗、检查、检测及修理。
6. 冷冻机组外表面除锈刷漆。
5.2 检修方法及质量标准5.2.1 检修前的准备和检修中的注意事项5.2.1.1 确定检修内容，编制检修计划和检修进度。
5.2.1.2 检修前向检修人员进行任务、技术、安全交底，检修人员要熟悉检修规程、质量标准和有关的安全条例。
对于冷冻机组的重大缺陷应提出相应的技术措施。
5.2.1.3 落实检修中所需的备件与材料，校验所需的量具、仪器，准备好检修所用的工具，尤其是专用工具。
冷冻站离心式冷冻机维护检修规程1、总则1.1适用范围本规程适用于川维厂新区供排水车间冷冻站CM4720A-CM47201F离心式冷冻机的维护与检修。
1.2结构简述离心式冷冻机主要由压缩机、主电动机、蒸发器、冷凝器、油泵、冷油器、电动执行机构、冷媒提纯装置、电控柜、油泵启动柜等组成。
1.3主要技术特性（见表n2检修周期和检修内容2.1检修周期（见表2）表2 单位：月2.2检修内容2.2.1小修2.2.1.1检查紧固各外部连接螺栓2.2.1.2检查紧固主电机、压机机座螺栓。
2.2.1.3检查润滑系统，清洗或更换油过滤器。
2.2.1.4分析测定润滑油油质，根据分析结果决定是否更换。
2.2.1.5消除管线、阀门、法兰、接头等的跑、冒、滴、漏。
2.2.1.6检查对中情况，以及拆装联轴节。
2.2.1.7控制柜指示灯和保险丝的断线确认。
2.2.1.8消除运行中发生的其他故障、缺陷。
2.2.2中修2.2.2.1包括小修项目2.2.2.2检查联轴器，必要时摩擦盘作无损探伤。
2.2.2.3检查主动轴及其轴向串动；2.2.2.4测定主电动机的绝缘.2.2.2.5油泵电机的绝缘确认.2.2.2.6清洗、检查、修理换热器水路系统。
2.2.2.7检查修理随机阀门及RW12水,IW33水进出口阀。
2.2.2.8检查传感器、电控柜、风扇等电仪运行情况。
2.2.2.9调校安全阀、更换防爆板。
2.2.2.10检查、修理油泵等润滑系统。
2.2.2.11检查、校验各安全联锁装置。
2.2.2.12分析测定制冷剂，根据分析结果决定是否再生或者更换.2.2.2.13油加热器的断线确认.2.2.3大修2.2.3.1包括中修项目。
2.2.3.2压缩机更换润滑油及油过滤器2.2.3.3文丘里喷嘴用过滤网清扫2.2.3.4在制造厂指导下对压缩机解体检查2.2.3.5在制造厂指导下对主电动机端盖侧的解体检查2.2.3.6检查、清扫制冷剂过滤网。
2.2.3.7清洗检查各零部件的腐蚀、磨损情况。
作业卡编号：生产计划号:－动作卡－页－附件－页工程说明：本次换热器检修的主要工作有，拆装盲板，头盖，抽装换热器管束试压。
000 检修前准备；001 B-( ) 检修施工的时间安排已经确定。
等工具。
应符合安全规定。
005 B-( ) 准备好最新版本的检修作业规程。
SHS01009-2004 《管壳式换热器维护检修规程》HGJ201－83 《化工工程建设起重施工规范》010 办理施工作业票；011 B-[ ] 班组安全员根据工艺车间要求办理相关的工作票、火票、高处作业票等。
012 B-< >C-( )班组安全员及施工单位专职安全员对施工作业票的审批签字进行确认。
确认施工作业票上规定的安全措施已经全部落实。
020 确认需检换热器已经具备安全检修的条件。
021 B -< >C < > 确认需检换热器已泄压、降温及吹扫置换合格 。
签字B( ) C 乙( ) C 甲 ( )100 搭架子101 B -[ ]按规定搭设脚手架，脚手架要求稳固、有护栏，符合脚手架搭设的规范要求，而且应该标明脚手架的承重。
102 B - < >C -< > 施工班组安全员和工艺车间专职安全员对搭设的脚手架进行检查验收，确认其达到脚手架的安全规定要求。
签字B( )C 乙( )C 甲( )110 加装盲板；111 B -[ ] 用与螺栓对应的呆扳手拆开与管道相连的阀门、法兰加装盲板。
112 B-< > 拆卸之前必须穿戴好防护用品并禁止将身体正对着法兰口操作，而且在拆卸法兰螺栓时十字交叉拆卸，每颗拆松的螺栓不要将螺帽全部拧出，直至将整个螺栓拆松完毕后没有介质流出后将整个螺栓卸下来。
抡榔头时最好不要带手套防止榔头飞出手伤人伤物。
113 B -( )C -( ) 盲板加工压力等级符合现场管道压力等级，加装盲板位置挂牌标识，并编制盲板表，盲板表与现场保持一致，后附盲板表。
作业卡编号：生产计划号:－动作卡－页－附件－页工程说明：本次炼油厂换热器检修的主要工作有，拆装盲板，头盖，抽装换热器管束试压。
000 检修前准备；001 B-( ) 检修施工的时间安排已经确定。
石棉吊带等工具。
应符合安全规定。
005 B-( ) 准备好最新版本的检修作业规程。
SHS01009-2004 《管壳式换热器维护检修规程》；HGJ201－83 《化工工程建设起重施工规范》010 办理施工作业票；011 B-[ ] 班组安全员根据工艺车间要求办理相关的工作票、火票、高处作业票等。
012 B-< >C-( )班组安全员及施工单位专职安全员对施工作业票的审批签字进行确认。
确认施工作业票上规定的安全措施已经全部落实。
020 确认需检换热器已经具备安全检修的条件。
021 B-< >C < > 确认需检换热器已泄压、降温及吹扫置换合格。
签字B( ) C乙( ) C甲( )100 搭架子101 B-[ ] 按规定搭设脚手架，脚手架要求稳固、有护栏，符合脚手架搭设的规范要求，而且应该标明脚手架的承重。
102 B- < >C-< > 施工班组安全员和工艺车间专职安全员对搭设的脚手架进行检查验收，确认其达到脚手架的安全规定要求。
签字B( )C乙( )C甲( )110 加装盲板；111 B-[ ] 用与螺栓对应的呆扳手拆开与管道相连的阀门、法兰加装盲板。
112 B-< > 拆卸之前必须穿戴好防护用品并禁止将身体正对着法兰口操作，而且在拆卸法兰螺栓时十字交叉拆卸，每颗拆松的螺栓不要将螺帽全部拧出，直至将整个螺栓拆松完毕后没有介质流出后将整个螺栓卸下来。
抡榔头时最好不要带手套防止榔头飞出手伤人伤物。
113 B-( )C-( ) 盲板加工压力等级符合现场管道压力等级，加装盲板位置挂牌标识，并编制盲板表，盲板表与现场保持一致，后附盲板表。
签字B( )C乙( )C甲( )130 B -[ ] 防腐保温施工人员手工拆除管道法兰及换热器前后头盖的保温并妥善保管以利旧。
冰机维修操作规程一、设备参数：1、型号：DLG31.5A2、规格性能：2520kW3、重量：19.45T二、设备结构：LG31.5螺杆式制冷压缩机组的制冷量可无级调节，它由LG31.5C单级喷油螺杆式制冷压缩机、电机、油分离器、油冷却器、过滤器、油泵和控制系统等元件组成。
螺杆式压缩机系列利用装置在机体内的一对相互啮（nie）合的阴、阳转子在旋转时产生周期性的容积变化以达到吸入、压缩和排出冷媒的作用，它属于容积式压缩机。
为了减少压缩气体从二转子之间和转子与电机之间的泄露，在压缩机运转时，向被压缩的基元容积喷射一定数量的润滑油，以达到提高气密性，降低排气温度，降低噪音，在一般常用工况下，排气温度不高于100℃。
油气混合物从压缩机排到油分离其中，油被分离出来，油分离器兼作贮油器，分离效果极佳，可达到10ppm以上，螺杆式压缩机的润滑和喷油系采用外加油泵供给。
本压缩机转子分为主动转子（阳转子）与从动转子（阴转子），均采用QT600-3材料铸造，利用专用设备加工而成。
转子采用QT600-3材料有利于吸收噪声。
主动转子直接与电机相联，转速为2960r/min，从动转子在主动转子的推动下转动，其转速为1973r/min.在阴阳转子的下部，装有一个可以控制的滑阀，由一组电磁阀通过油压自动控制，可以从10%-100%实行无级制冷量调节，并能保证压缩机处于低位起动，以达到小的起动扭矩。
滑阀的工作位置可以由排气端的制冷量指示器指示出来，指示器也可告知压缩机的滑阀是否处于低位，通过电控，只有滑阀处于低位才能启动.为了使螺杆式压缩机运行时其外压力比（即排气压力与吸气压力之比）等于或接近机器的内压比，使机械耗功最经济，为此，本机器设置了内容积比调节结构，通过旋转调节丝杆，根据制冷量指示器指针指示位置，调节用户所需要的内压力比，使机器耗功更为经济。
螺杆式制冷压缩机与活塞式制冷机一样，可供冷藏、冻结、冷却与空调之用，也可配成双级，作低温制冷或与其它类型的冷冻机配合使用。
