北师大物理九年级：《电流的磁场》习题1

三、电流的磁场一、选择题1．如图1所示，下列说法中错误的是链接例1 易混辨析( )图1A．这是模拟奥斯特实验的一个场景B．图示实验说明了通电导线周围存在磁场C．将电池正、负极对调后，重新闭合电路，小磁针偏转方向改变D．将图中导线断开，小磁针N极将指向地磁的北极2．下列四幅图中，通电螺线管中电流方向的标注正确的是链接例2 方法指导( )图23．图3中，关于通电螺线管旁的小磁针受到通电螺线管磁力作用静止后指向正确的是( )图34．如图4所示，当开关闭合时，虚线表示磁感线，则甲、乙、丙、丁的极性依次是( )图4A．S、N、S、S B．N、N、S、NC．S、S、N、N D．N、S、N、N5．如图5所示，电磁铁P和Q通电后( )图5A．P的右端是N极，Q的左端是S极，它们相互吸引B．P的右端是S极，Q的左端是S极，它们相互排斥C．P的右端是N极，Q的左端是N极，它们相互排斥D．P的右端是S极，Q的左端是N极，它们相互吸引6．在如图6所示的电路中，根据小磁针静止时的指向可知( )图6A．a端是通电螺线管的N极，c端是电源正极B．a端是通电螺线管的N极，c端是电源负极C．b端是通电螺线管的N极，d端是电源正极D．b端是通电螺线管的N极，d端是电源负极7．如图7所示，甲、乙两线圈松松地套在光滑的玻璃棒上，当开关S闭合时，两线圈将( )图7A．互相吸引靠近B．先吸引靠近，后排斥远离C．互相排斥远离D．既不排斥，也不吸引二、填空题8．如图8所示，把小磁针放在桌面上，将一根直导线平行架在静止的小磁针上方，当导线中有电流通过时，小磁针就会发生偏转。

请运用磁场的观点解释小磁针发生偏转的原因：________________________________________________________________________________________________________________________________________________。

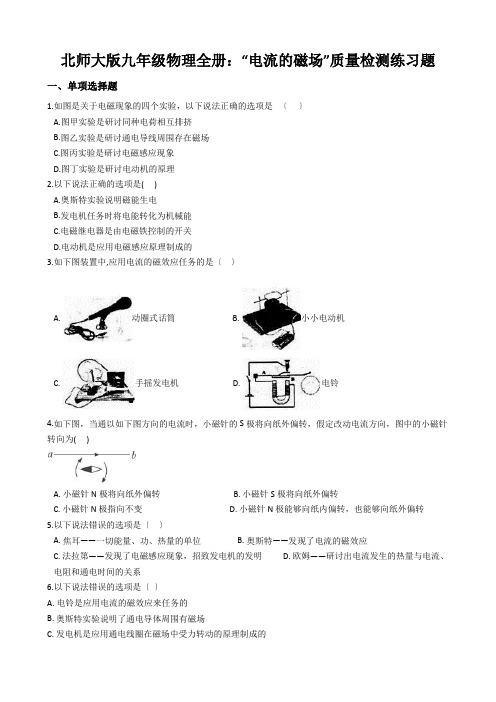

北师大版九年级物理全册：“电流的磁场”质量检测练习题一、单项选择题1.如图是关于电磁现象的四个实验，以下说法正确的选项是〔〕A.图甲实验是研讨同种电荷相互排挤B.图乙实验是研讨通电导线周围存在磁场C.图丙实验是研讨电磁感应现象D.图丁实验是研讨电动机的原理2.以下说法正确的选项是( )A.奥斯特实验说明磁能生电B.发电机任务时将电能转化为机械能C.电磁继电器是由电磁铁控制的开关D.电动机是应用电磁感应原理制成的3.如下图装置中,应用电流的磁效应任务的是〔〕A. 动圈式话筒B. 小小电动机C. 手摇发电机D. 电铃4.如下图，当通以如下图方向的电流时，小磁针的S极将向纸外偏转，假定改动电流方向，图中的小磁针转向为( )A. 小磁针N极将向纸外偏转B. 小磁针S极将向纸外偏转C. 小磁针N极指向不变D. 小磁针N极能够向纸内偏转，也能够向纸外偏转5.以下说法错误的选项是〔〕A. 焦耳——一切能量、功、热量的单位B. 奥斯特——发现了电流的磁效应C. 法拉第——发现了电磁感应现象，招致发电机的发明D. 欧姆——研讨出电流发生的热量与电流、电阻和通电时间的关系6.以下说法错误的选项是〔〕A. 电铃是应用电流的磁效应来任务的B. 奥斯特实验说明了通电导体周围有磁场C. 发电机是应用通电线圈在磁场中受力转动的原理制成的D. 电动机是把电能转化为机械能的装置7.如下图电路中，闭合开关，向某一方向移动滑动变阻器的滑片时，弹簧测力计的示数增大，那么〔〕A. 螺线管上端是S极，滑片P向左移动B. 螺线管上端是S极，滑片P向右移动C. 螺线管上端是N极，滑片P向左移动D. 螺线管上端是N极，滑片P向右移动8.发现通电导体导线周围存在磁场的著名实验是〔〕A. 托里拆里实验B. 奥斯特实验C. 马德保半球实验D. 焦耳做观察凸透镜成像的实验9.以下关于电与磁的有关说法中，正确的选项是〔〕A. 图甲，依据小磁针运动时N极所指的方向，可知电源的右端是正极B. 图乙，将线圈一端的漆全部刮去，另一端刮去一半放入磁场中，通电后线圈能继续转动C. 图丙，转动风叶，电流表指针偏转，依据此原理可制成电动机D. 图丁，磁悬浮列车应用磁极间的相互作用，到达增大摩擦力的目的10.如下图，电源、滑动变阻器与螺线管相连，闭合开关，在通电螺线管的右端放置一个小磁针，小磁针运动时N极水平向右．那么〔〕A. 电源左端为正极B. 电源右端为正极C. 通电螺线管的左端是N极D. 滑动变阻器滑片P向左移动，通电螺线管磁性增强11.如下图的实验中，得出的结论不正确的选项是〔〕A. 甲：导线接触电源，位于导线周围的小磁针发作偏转，说明通电导线周围存在磁场B. 乙：铜片外表出现雪白色物质，溶液由无色变成蓝色，说明铜比银生动C. 丙：口吹硬币跳过栏杆，说明气体流速大的中央压弱小D. 丁：下层蜡烛先熄灭，说明二氧化碳不熄灭，也不支持熄灭，密度比空气大12.以下表述不契合物理学史实的一项为哪一项〔〕A. 伽利略研讨发现运动不需求力来维持，牛顿第一定律正是在此基础上进一步概括总结而来的B. 牛顿不只发现了万有引力规律，他还发现了白光经过棱镜会出现色散现象C. 中国古人发明了〝司南〞，看法到了应用磁石能确定天文方位D. 奥斯特首先发现了〝磁生电〞的规律，而法拉第是第一位发现〝电能生磁〞的迷信家13.以下说法中错误的选项是〔〕A. 电铃是应用电流的磁感应来任务的B. 发电机是把机械能转化为电能的装置C. 奥斯特实验说明了通电导线周围有磁场D. 普通的听筒内绕有线圈，它是应用电磁感应的原理来任务的14.经过如下图相反原理实验，第一个发现了电与磁之间的联络的迷信家是〔〕A. 奥斯特B. 帕斯卡C. 牛顿D. 伽利略15.关于电磁转换，以下四幅图解释合理的是( )A. 甲：磁场能发生电流B. 乙：开封锁合，小磁针N极将向右偏转C. 丙：磁场对电流的作用D. 丁：开封锁合，将电能转化为机械能二、填空题16.如下图实验装置中，A为废灯泡的玻璃芯〔钨丝已断〕，图中小磁针处于运动形状．当用酒精灯把玻璃芯加热到红炽形状时，发现小磁针发作了偏转，说明红炽的玻璃变成了________，此时小磁针的________极将向螺线管偏转；玻璃芯是经过________方法来改动内能的．17.如下图，将一条形磁体放在小车上，并接近螺线管.开封锁合，当变阻器滑片向右滑动时，发现小车也向右运动，那么条形磁体的左端为________极，图中电阻R2的作用是________。

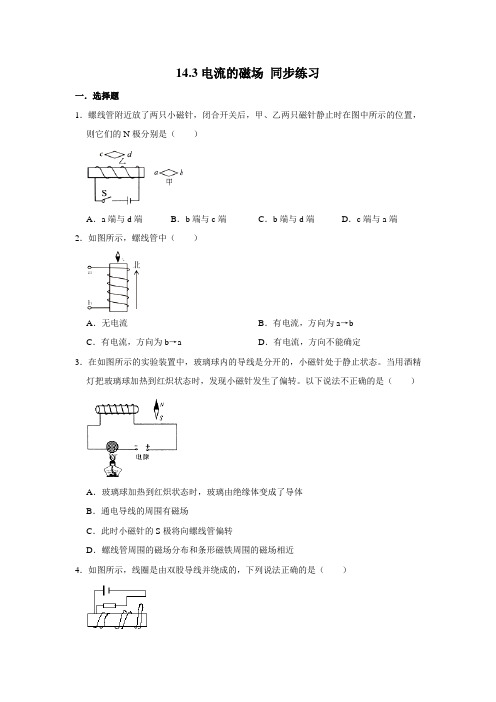

14.3电流的磁场同步练习一．选择题1．螺线管附近放了两只小磁针，闭合开关后，甲、乙两只磁针静止时在图中所示的位置，则它们的N极分别是（）A．a端与d端B．b端与c端C．b端与d端D．c端与a端2．如图所示，螺线管中（）A．无电流B．有电流，方向为a→bC．有电流，方向为b→a D．有电流，方向不能确定3．在如图所示的实验装置中，玻璃球内的导线是分开的，小磁针处于静止状态。

当用酒精灯把玻璃球加热到红炽状态时，发现小磁针发生了偏转。

以下说法不正确的是（）A．玻璃球加热到红炽状态时，玻璃由绝缘体变成了导体B．通电导线的周围有磁场C．此时小磁针的S极将向螺线管偏转D．螺线管周围的磁场分布和条形磁铁周围的磁场相近4．如图所示，线圈是由双股导线并绕成的，下列说法正确的是（）A．螺线管内磁场方向向左B．螺线管内磁场方向向右C．螺线管内磁场为单股导线绕制时的两倍D．螺线管内没有磁场5．如图，在通电螺线管的周围放着4个能够自由转动的小磁针（黑端为N极），磁针静止时，位置正确的是（）A．磁针a B．磁针d C．磁针c D．磁针a、c6．在下列因素中，对通电螺线管磁性强弱没有影响的是（）A．电流的强弱B．电流的方向C．线圈的匝数D．螺线管中是否有铁芯7．如图所示的是扬声器构造的示意图，关于图中纸盆的运动方向，下面的说法中正确的是（）A．向右运动B．向左运动C．向上运动D．向下运动8．一个正、负极标志失落的蓄电池，可以用下述方法来确定的是（）A．将两极接在螺线管的两端，用小磁针判断它的磁极，再用右手螺旋定则判断电流方向B．方法同上，应用左手定则判断电流方向C．方法同上，应用右手定则判断电流方向D．以上做法都不正确9．如图所示，通电螺线管右面是一根条形磁铁，左面是一根软铁棒，a、b分别接电池的两极，当开关S闭合时，下列说法中正确的是（）A．如果条形磁铁被吸引，可以断定b端接正极B．如果条形磁铁被排斥，可以断定b端接正极C．如果软铁棒被吸引，可以断定a端接负极D．如果软铁棒被吸引，可以断定a端接正极10．通电螺线管旁边的小磁针甲、乙静止在图所示的位置，它们的北极分别是（）A．a端和c端B．a端和d端C．b端和c端D．b端和d端二．填空题11．奥斯特实验证明，通电直导线周围存在，地球本身就是一个磁体，小磁针水平静止时N极指向地理（选填“南”或“北”）极附近。

三、电流的磁场（总分：54分时间：40分钟）一、填空题（本题包括5小题，每空2分，共20分）1.（2分）电流具有磁效应，证明______和之间是有联系的。

2.（4分）直线电流周围的磁感应线在与导线______的平面上，它们是一些以导线上各点为圆心的______。

3.（4分）直线电流的磁场中，磁感应线方向与______方向有关，当_____反向时，磁感应线也反向。

4.（6分）从磁感应线的分布可以看出：通电螺线管对外相当于一个______磁铁，它也有______、______两个磁极。

5.（4分）通电螺线管中电流的方向与螺线管两端极性的关系，可以用______定则来判定，判定时大拇指所指的那一端就是通电螺线管的______极。

二、选择题（本题包括6小题，每小题3分，共18分。

每小题只有1个选项符合题意）6.根据磁感应线方向的规定可以知道，小磁针北极在某点所受的磁力方向与该点的磁感应线方向（）7.奥斯特实验证明了（）8.图所示是通电螺线管两端磁极情况的示意图，其中正确的是图（）9.通电直导线周围的磁感应线的环绕方向如图所示，则导线中自由电子定向移动的方向是（）10.如图所示，在通电螺线管的周围放着能够自由转动的小磁针a、b、c、d，这四个磁针静止时，位置正确的是（）b C.磁针d D.磁针a、c11.如图所示，甲、乙两线圈宽松地套在光滑的玻璃棒上，可以自由移动，当电键S闭合时，两个线圈将会（）C.甲不动，乙向甲靠近D.乙不动，甲向乙靠近三、作图题（本题包括2小题，每图4分，共16分）12、画出图中通电螺线管和小磁针的N、S极。

13.在图中画出电流流的方向，并标出电源的正、负极。

参考答案磁 2. 垂直同心圆电流 N S。

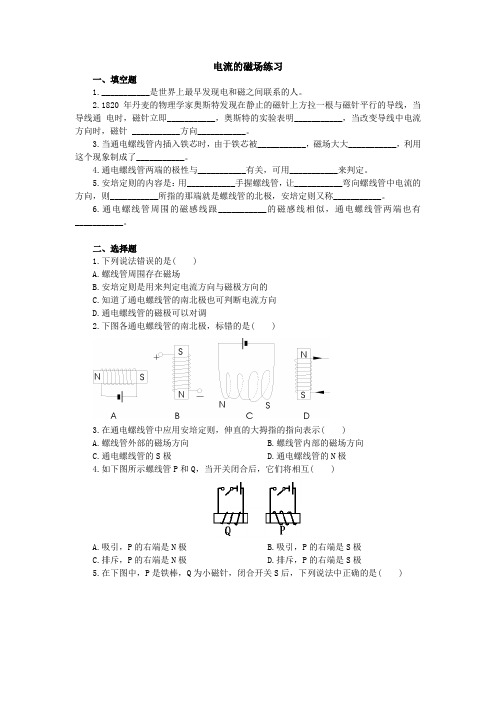

电流的磁场练习一、填空题1.___________是世界上最早发现电和磁之间联系的人。

2.1820年丹麦的物理学家奥斯特发现在静止的磁针上方拉一根与磁针平行的导线，当导线通电时，磁针立即___________，奥斯特的实验表明___________，当改变导线中电流方向时，磁针 ___________方向___________。

3.当通电螺线管内插入铁芯时，由于铁芯被___________，磁场大大___________，利用这个现象制成了___________。

4.通电螺线管两端的极性与___________有关，可用___________来判定。

5.安培定则的内容是：用___________手握螺线管，让___________弯向螺线管中电流的方向，则___________所指的那端就是螺线管的北极，安培定则又称___________。

6.通电螺线管周围的磁感线跟___________的磁感线相似，通电螺线管两端也有___________。

二、选择题1.下列说法错误的是( )A.螺线管周围存在磁场B.安培定则是用来判定电流方向与磁极方向的C.知道了通电螺线管的南北极也可判断电流方向D.通电螺线管的磁极可以对调2.下图各通电螺线管的南北极，标错的是( )3.在通电螺线管中应用安培定则，伸直的大拇指的指向表示( )A.螺线管外部的磁场方向B.螺线管内部的磁场方向C.通电螺线管的S极D.通电螺线管的N极4.如下图所示螺线管P和Q，当开关闭合后，它们将相互( )A.吸引，P的右端是N极B.吸引，P的右端是S极C.排斥，P的右端是N极D.排斥，P的右端是S极5.在下图中，P是铁棒，Q为小磁针，闭合开关S后，下列说法中正确的是( )A.P被吸引可判断A是正极B.P被吸引可判断B是正极C.Q的N极被吸引可判断A是正极D.Q的N极被吸引可判断B是正极6.如图所示，正确表示了通电直导线周围磁感线分布的是( )7.如下图所示，合上开关S，当滑片P向右滑动时，弹簧秤示数将( )A.增大B.减小C.不变D.先增大后减小三、根据所给条件，在图中标出螺线管的电流方向，判断所接电源正负极。

稳恒磁场一.选择题:1.边长为L 的一个导体方框上通有电流I,则此框中心的磁感应强度[ ]. (1)与L 有关 (2)正比于L 2 (3)正比于L(4)反比于L (5)与I 2有关2.一载有电流I 的细导线分别均匀密绕成半径为R 和r (R=2r)的螺线管,两螺线管单位长度上的匝数相等,•两螺线管中的磁感应强度的大小B R 和B r 应满足:[ ](1)B R =2B r (2)B R =B r (3)2B R =2B r (4)B R =4B r3.均匀磁场的磁感应强度B 垂直于半径为r 的圆面.今以该圆周为边线作一半球面s,则通过s 面的磁通量的大小为:[ ](1) 2B r 2π (2)B r 2π.(3) 0 . (4) 无法确定.4.如图,在一圆形电流I 所在的平面内,选取一个同心圆形闭和回路L,则由安培环路定理可知:[ ](1) 0=⋅⎰Ll B d 且环路上任意一点B=0，(2) 0=⋅⎰Ll Bd 且环路上任意一点B ≠0, (3) 0≠⋅⎰Ll Bd 且环路上任意一点B ≠0，(4) 0≠⋅⎰Ll B d 且环路上任意一点B=常数。

5.一半导体样品通过的电流为I,放在磁场中,如图,实验测的霍耳电压U ba <0,此半导体是[ ](1) N 型 (2)P 型6.反，这两圆柱面之间距轴线为r 处的磁感应强度大小为［ ］（1）0 （2）r I πμ20 （3）r I πμ0 （4）πμ20Ir7.可以用安培环路定理求磁场的是 ［ ］ （1）通电螺绕环 （2）圆电流 （3）半圆电流 （4）一段直电流二.填空题:1.将一个通过电流强度为I 的闭合回路置于均匀磁场中,回路所包围面积的法线方向于磁场方向的夹角为α,若均匀通过此回路的磁通量为Φ,则回路所受力矩的大小为______________。

2.边长为2a 的等边三角形导线线圈，通有电流为I ，则线圈中心处的磁感应强度的大小为_______________。

北师大版九年级《电流的磁场》同步练习题1。

第一个发觉电与磁之间存在某种联系的是______(填国名)物理学家_______，他在1820年做演示实验时发觉：通电导线周围存在_______，这一发觉对物理学的进展有划时期的意义。

2．通电螺线管两头的磁极性质跟电流方向的关系能够用_______________来判定。

3．请举一个实例说明电流能够产生磁场：4．通电螺线管的磁场散布与___________的磁场分布十分相似。

5．通电螺线管旁的小磁针静止时如右图所示，请标出电路中电源的极性。

6．如右图所示，在“山”字形铁心的B端绕有一通电线圈，则它的磁极位置( )。

A．A端为N极，C端为S极B．A端为S极，C端为N极C．A、C两头均为S极，B端为N极D．A、C两头均为N极，B端为S极7．实验室有一台旧的直流电源，正负极符号已模糊不清，某同窗利用现有的小磁针、螺线管、开关和导线，自行设计实验进行判定。

其方式如右图所示，在桌面上放一个小磁针，在小磁针旁放一螺线管，一闭合开关s后，小磁针N极向东偏转。

下述判定正确的是( )A．螺线管的左端为S极，A为电源负极B．螺线管的左端为S极，A为电源正极C．螺线管的左端为N极，A为电源负极D．螺线管的左端为N极，A为电源正极8．如右图所示，通电螺线管周围有四个静止的小磁针a、b、c、d，涂黑端表示N极，其中指向正确的是( )。

A．a B．bC．c D．d9．在下图中别离标出通电螺线管的N、S极、电流方向或依照小磁针的指向画出螺线管中的绕线。

10．依照小磁针的指向和磁感线的方向判定，如下图所示晦四幅图中错误的是( )。

11．如右图所示的实验现象包括着许多物理知识，请你举一例说明：12．如右图所示，甲是铜片，乙是小磁铁，当开关s闭合后( )。

A．甲将受到向左的排斥力B．甲将受到向右的吸引力C．乙将受到向右的排斥力D．乙将受到向左的吸引力13．如下图所示，两通电螺线管在靠近时彼此排斥，请在B图中标出通电螺线管的N、S 极，螺线管中电流的方向及电源的正负极．14．两个通电螺线管，它们的一端都位于图甲中的虚线框内。

《电流的磁场》一、填空题1、如图所示，小圆圈是A处一根长直导线的截面，当导线通电时，小磁针的转动方向如图所示。

标出直导线的电流方向，画出一条过C点的磁感线。

第1题图第2题图2、如图所示的通电螺线管，画出在A、B、C三点处所放小磁针静止时N极的指向。

3、如图所示，两个条形磁铁并排放置，在图中画出甲磁铁N极所受磁场力的方向和S 极所受磁场力的方向，甲磁铁所受的合磁场力方向是____________________。

4、在上题图中，如果将乙磁铁换成一根直导线，垂直纸面置于正中位置，电流方向指向纸内，则甲磁铁所受合磁场力方向是____________________。

二、选择题1、如图所示，蹄形磁铁用悬线悬于Ο点，在磁铁正下方，固定一水平放置的长直导线，当导线中通以自左向右的电流时，蹄形磁铁发生的运动将是垂直纸面向外还是向里偏转（）A、N、S极同时向外偏转B、N、S极同时向里偏转C、N极转向外，s极转向里D、N极转向里，S极转向外2、如图所示，在环形导线的磁场中，甲、乙两处各放一个小磁针，静止时它们的N极指向是（）A、甲处向外、乙处向里B、甲处向里、乙处向外C、都向外D、都向里3、如图所示，电流从A点分两路通过对称的环形支路汇合于B点，且两支路中的电流相等，则环形支路中心Ο点的磁场方向是 ( )。

A、垂直于环形支路所在平面并指向纸内B、垂直于环形支路所在平面并指向纸外C、沿着环形支路平面指向A点D、恰好没有磁场4、如图所示，在同一平面内有四条彼此绝缘的通电直导线，四根导线中的电流大小I1 = I3 〉I2 = I4，要使四根导线所围矩形中心处Ο点的磁场增强，电流被切断的应是( )。

A、I1B、I2C、I3D、I4。
