定向钻进管线穿越铺设技术规范

水平定向钻法管道穿越工程技术规水平定向钻法，听起来是不是很高大上？它就是用一种“悄无声息”的方式，在地下钻出一条路，打通各种复杂的障碍。

怎么说呢，就是给管道“开个小窗”，让它不被地面上的大楼、铁路或者道路给挡住。

要不怎么说，这是个“技术活儿”，可一旦掌握了，效果就和魔法一样。

你看，很多时候管道的铺设，往往要面对各种复杂的地形，什么城市的密集区域啦，或者是河流、山脉，都是不小的难题。

以前，铺管道那可是要让整个路面翻个个，弄得一团糟，工期长、费用高，噪声又大，根本不符合现代城市的“优雅需求”。

但随着水平定向钻法的出现，问题就迎刃而解了。

这项技术的牛逼之处就在于它能在不破坏地面原貌的情况下，将管道准确地穿过那些你以为根本不可能穿透的地方。

比如说，想要跨过一条繁忙的马路，你可以不动声色地在地面下悄悄地穿过；想跨越一条小河，嘿，也能在水面不波澜的情况下完成任务。

就像是地下搞了个“隐形通道”，上面的人毫无察觉，地下管道已经悄悄到位。

是不是听着就觉得特别神奇？水平定向钻法操作起来并不复杂，当然了，得有经验的人来做才行。

它的基本原理其实挺简单的：先在目标地点打个小孔，然后用一个像“钻头”的东西去钻进地下，边钻边引导，直到目标点，然后再拉上管道，整个过程就像是在地下做了一次“精准手术”。

难就难在精度上，你想，管道钻得不够直，或者没钻到位，后续的工作就麻烦了。

弄不好，可能就要返工，哪怕是小小的偏差，都会带来大麻烦。

这就是为什么我们要有专门的设备和技术人员，确保每一个步骤都得精准无误。

别看这项技术听起来挺“高端”的，其实它早就和我们的生活息息相关了。

尤其是像城市的地下管网工程、水管、电缆等设施的建设，都离不开这项技术。

你可能会想，管道铺设不就是“埋下去”嘛，有啥好大惊小怪的？可你看，现在城市那么密集，建筑物林立，地下水管、电力设施早已错综复杂。

一个不小心，可能就要碰到电缆、水管，搞不好就让整个项目停摆。

水平定向钻法就是能轻松地避开这些“陷阱”，让施工变得顺畅无比。

水平定向钻进管线铺设工程技术规范-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN水平定向钻进管线铺设工程技术规范（试行）中国非开挖技术协会2001中国非开挖技术协会“水平定向钻进管线铺设工程技术规范”编辑委员会主任委员：李山副主任委员：刘宝林王鹏委员：（以姓氏笔划为序）丁树滋王鹏尹刚乾乌效鸣李山刘宝林刘强朱文鉴陈铁励林家辉贾传岭编写：中国非开挖技术协会“水平定向钻进管线铺设工程技术规范”编辑委员会执笔：中国地质科学院探矿工艺研究所李山目录一、总则 (1)二、技术概述 (2)三、工程投标指南 (6)四、施工合同（示范文本） (14)五、施工场地探测技术指南 (33)六、工程施工技术规范 (37)七、安全操作规程 (53)八、参考文献 (58)前言近年来我国使用非开挖水平定向钻进技术铺设各类管线取得了巨大的进展，在电讯、自来水、污水、燃气、电力和热力等管线铺设中都得到了广泛的应用。

为此，中国非开挖技术协会于2001年初专门成立了水平定向钻进管线铺设工程技术规范编辑委员会。

编委会由十余名专家和具有丰富实践经验的工程技术人员组成。

历经一年多的时间，在收集国内外相关技术资料的的基础上，起草、编辑、出版了这本水平定向钻进技术规范。

规范的出版使水平定向钻进工作有了行规、有了标准。

它使我国今后的水平定向钻进工程有规可循并能更好地与国际接轨，将对保证施工质量、减少各类事故的发生起到积极作用。

该版本规范为试用版，希望设计和施工人员在参考和使用本规范时，如发现有欠妥之处，请将意见函寄中国非开挖技术协会水平定向钻进技术委员会。

本规范仅供行业内部使用，未经允许不得翻印。

编者2002年8月“水平定向钻进管线铺设工程技术规范”编辑委员会主任委员：李山副主任委员：刘宝林王鹏委员：（以姓氏笔划为序）丁树滋王鹏尹刚乾乌效鸣李山刘宝林刘强朱文鉴陈铁励林家辉贾传岭（执笔：中国地质科学院探矿工艺研究所李山朱文鉴）1.城市工程管线综合规划规范中华人民共和国国家标准 GB 50289-982.城市地下管线探测技术规程中华人民共和国行业标准 CJJ 61-943.建设工程施工合同（示范文本）中华人民共和国建设部4.成功定向穿越工程投标文件指南定向穿越承包商协会（DCCA），1995，张燕译5.成功定向穿越探测规范定向穿越承包商协会（DCCA），1998，李翠先译6.成功中型定向钻进施工指南定向穿越承包商协会（DCCA），1997，李翠先译7.定向钻进合同样本定向穿越承包商协会（DCCA）张燕译8.水平定向钻进技术指南钻井承包商协会，1995，张燕译9.水平钻进安全操作指南定向穿越承包商协会（DCCA），2000，李翠先译10.定向钻进原理回顾P. 海沃德李翠先译管道穿越工程水平导向钻进施工规范天津大力神非开挖工程有限公司企业标准1．总则1.0.1采用水平定向钻进穿越地面及障碍物铺设管线技术正在我国蓬勃发展。

定向钻穿越施⼯作业指导书1．编制⽬的为了规范现场专业⼯程师、EPC及分包商对⽔平定向钻施⼯的管理，确保定向钻穿越施⼯⼀次成功，特编制此作业指导书。

2．适⽤范围本作业指导书适⽤于外输⼯程⼤中型河流定向钻穿越施⼯。

3．术语及定义3.1定向钻法穿越采⽤⽔平定向钻机将穿越管段按照设计轨迹通过障碍物的⼀种⾮开挖管道安装施⼯⽅法。

3.2钻机地锚埋于地下⽤以固定定向钻钻机，提供钻机反作⽤⼒的锚固设施。

3.3泥浆由膨润⼟、⽔和少量添加剂组成的混合物，⽤于钻进施⼯中的冷却、润滑钻具、护壁和悬浮携带岩屑。

3.4导向孔利⽤⽔平定向钻机，沿设计曲线完成的初始钻孔。

3.5⼊⼟⾓、出⼟⾓⽔平定向钻施⼯时，钻杆⼊⼟时钻杆中⼼线与⽔平⾯的夹⾓称⼊⼟⾓；钻杆出⼟时，钻杆中⼼线与⽔平⾯的夹⾓称出⼟⾓。

3.6扩孔为达到与穿越管段相适应的孔径，⽤扩孔器扩⼤孔径的施⼯过程。

3.7回拖将穿越管段从钻杆出⼟点⼀侧，沿扩孔后的孔洞，拖⾄钻杆⼊⼟点⼀侧的施⼯过程。

3.8导向系统/定位仪提供⽅位⾓、顶⾓及导向孔施⼯状态等参数的系统。

4．基本规定4.1⼯程设计前应进⾏⼯程勘察，调查分析施⼯区域内有关各⽅⾯情况，充分掌握现场资料。

4.2既有地下管线、电缆、光缆等障碍物分布情况，应调查清楚，取得相应的原始资料。

应按有关规定和相关要求对其进⾏保护，不应损坏被穿越的上述设施。

4.3定向钻穿越设计、施⼯等单位必须具有专业资质。

4.4施⼯中所配制的钻进泥浆应根据地层条件合理使⽤，并做好环保、安全防护，⽂明施⼯。

4.5施⼯时和施⼯完成后，铺设管线的上覆⼟层及相邻建筑物不得沉陷、坍塌或隆起，相邻或相交管线及地下构筑物不受损坏。

4.6定向钻施⼯操作⼈员必须经培训考核合格后，⽅能上岗操作施⼯，同时应遵守相应的安全操作技术规程。

4.7定向钻穿越施⼯质量，应符合设计、规范、标准等相关要求。

5．施⼯准备5.1现场准备开⼯前应做好下列前期准备⼯作：◆预测穿越施⼯对地表和地下障碍物的影响，必要时应加密勘探；◆确定交通运输⽅案；◆了解施⼯场地与相邻⼯程、农⽥⽔利等的关系；◆了解建筑物、道路、⽔利、电讯和电⼒线等设施的拆迁情况和数量，使现场达到“四通⼀平”；◆调查⽔源、检测⽔质，拟定供⽔⽅案；◆调查可利⽤的电源、动⼒、通信、消防、劳动⼒、⽣活供应及医疗卫⽣条件；◆调查施⼯中对⾃然环境、⽣活环境的影响及需要采取的措施；◆提前办理好当地的施⼯许可⼿续、相关协议，保证⼯程开⼯不受影响；◆进⾏现场平⾯布置以及各种标识、标牌制作。

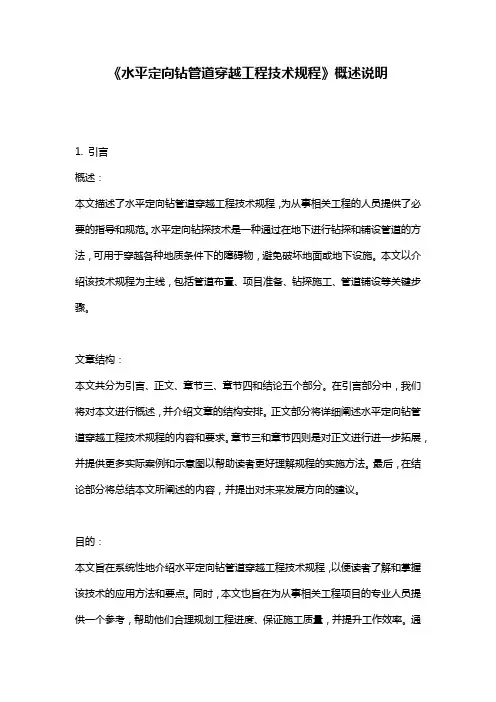

《水平定向钻管道穿越工程技术规程》概述说明1. 引言概述：本文描述了水平定向钻管道穿越工程技术规程，为从事相关工程的人员提供了必要的指导和规范。

水平定向钻探技术是一种通过在地下进行钻探和铺设管道的方法，可用于穿越各种地质条件下的障碍物，避免破坏地面或地下设施。

本文以介绍该技术规程为主线，包括管道布置、项目准备、钻探施工、管道铺设等关键步骤。

文章结构：本文共分为引言、正文、章节三、章节四和结论五个部分。

在引言部分中，我们将对本文进行概述，并介绍文章的结构安排。

正文部分将详细阐述水平定向钻管道穿越工程技术规程的内容和要求。

章节三和章节四则是对正文进行进一步拓展，并提供更多实际案例和示意图以帮助读者更好理解规程的实施方法。

最后，在结论部分将总结本文所阐述的内容，并提出对未来发展方向的建议。

目的：本文旨在系统性地介绍水平定向钻管道穿越工程技术规程，以便读者了解和掌握该技术的应用方法和要点。

同时，本文也旨在为从事相关工程项目的专业人员提供一个参考，帮助他们合理规划工程进度、保证施工质量，并提升工作效率。

通过阅读本文，读者将对水平定向钻管道穿越工程技术规程有所了解，并能够在实际操作中根据规程要求进行科学施工。

以上是关于文章“1. 引言”部分的详细内容，请仔细查看。

如果你还有其他问题或需要进一步辅助，请随时告诉我。

2. 正文：水平定向钻管道穿越工程技术规程是为了指导水平定向钻探施工中的管道穿越工作而制定的一项技术规范。

本章节将介绍水平定向钻探施工中涉及的主要内容，包括设计与计算、施工准备、钻进操作、穿越隧道、引管和封堵等。

2.1 设计与计算在进行水平定向钻探施工之前，需要进行合理的设计与计算，以确保施工过程能够符合要求并保证安全性。

设计和计算的主要内容包括但不限于以下几点：- 确定钻孔轨迹：根据实际情况确定钻孔起点和终点，并确定中间各个断面的位置。

- 土层分析：对穿越区域土层进行详细分析，了解地质条件及不同土层物性参数，并考虑地下水位影响。

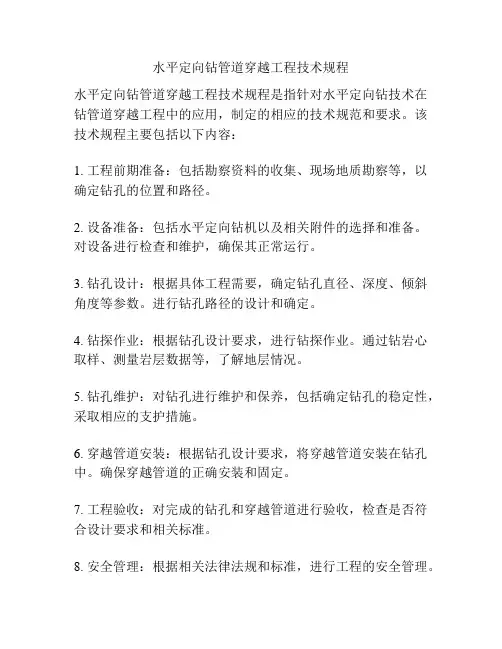

水平定向钻管道穿越工程技术规程
水平定向钻管道穿越工程技术规程是指针对水平定向钻技术在钻管道穿越工程中的应用，制定的相应的技术规范和要求。

该技术规程主要包括以下内容：
1. 工程前期准备：包括勘察资料的收集、现场地质勘察等，以确定钻孔的位置和路径。

2. 设备准备：包括水平定向钻机以及相关附件的选择和准备。

对设备进行检查和维护，确保其正常运行。

3. 钻孔设计：根据具体工程需要，确定钻孔直径、深度、倾斜角度等参数。

进行钻孔路径的设计和确定。

4. 钻探作业：根据钻孔设计要求，进行钻探作业。

通过钻岩心取样、测量岩层数据等，了解地层情况。

5. 钻孔维护：对钻孔进行维护和保养，包括确定钻孔的稳定性，采取相应的支护措施。

6. 穿越管道安装：根据钻孔设计要求，将穿越管道安装在钻孔中。

确保穿越管道的正确安装和固定。

7. 工程验收：对完成的钻孔和穿越管道进行验收，检查是否符合设计要求和相关标准。

8. 安全管理：根据相关法律法规和标准，进行工程的安全管理。

加强安全培训，提高工作人员的安全意识。

以上是水平定向钻管道穿越工程技术规程的主要内容，通过遵守这些规程，能够保证钻孔和管道穿越工程的安全和质量。

1概述科学技术的不断进步，推动了各行各业的发展，工程设计和施工技术难度也随之增加，电力、水力、燃气、污水、热力等地下管道铺设技术不断升级，已经逐步实现穿越河流、街道、公路、铁路、海滩、建筑群等。

在地下管线铺设技术中，定向钻进管线铺设技术是其中较为常用的一种，该技术对工程项目周围环境影响较小，能有效保护管线，施工方便且维修费用低，因此在管线穿越铁路工程项目中应用较为普遍。

本文将对定向钻进管线穿越铁路施工技术要点进行分析探讨。

2定向钻进管线穿越铁路施工要点分析2.1定向钻施工工艺分析定向钻进管线是借助定位导向仪的导向功能，对水平定向钻机的钻孔轨迹进行控制，使其在不同地层和深度进行钻孔，从而达到在设计位置铺设地下管线的一种施工方法。

施工工艺如下：导向钻具进小口径导向孔→扩大钻孔口径→生产管线拉入孔内。

在施工时，钻井液可使用膨胀土和水的混合物，以便起到冷却、润滑钻头、稳定孔壁、软化土层、润滑管道的作用。

在对钻孔口径进行回扩时，可根据生产管线直径、地质等情况而定，回扩次数可一次完成，也可分为多次完成。

2.2定向钻进管线穿越铁路施工要点分析水平定向钻进管线穿越铁路工程施工时，应对以下四方面问题进行综合考虑：工程地质对钻孔、路基、铁路行车的影响；铁路电气设备对定位导向仪的影响；钻孔作业对铁路沿线地下管线的影响以及施工过程中，铁路轨道几何形态的监测及防护措施。

本文将以某工程为例，对以上几个问题进行分类讨论。

2.2.1工程地质条件对定向钻进管线的影响及对策。

该工程管线穿越主要涉及的地层包括粉质黏土、淤泥质粉质黏土、砂质粉土、强风化熔结凝灰岩等，地层软硬差别较大，容易造成钻孔偏移。

如钻孔阶段，泥浆马达应在穿越硬质地层时使用，而在穿越软土地层时，尽量避免使用。

地层软硬程度不同给钻孔带来一定难度；同样在扩孔阶段，软、硬地层对施工技术要求不同，施工过程中存在软土层塌方、抱钻、卡钻等多种风险。

本次工程为解决以上问题，采取如下施工方式。

定向钻进管线穿越施工工法文本陈志龙、应群勇、王玲才、何山腾达建设集团股份有限公司方远建设集团股份有限公司1定向钻进管线穿越施工工法1 前言1.0.1 城市地下管线的敷设或更换工程需进行路面开挖施工，对社会交通和环境带来了较大的影响，日益受到社会普遍的关注。

近年发展起来了一项新技术，即非开挖定向钻进管线穿越技术，在地下管线的施工中发挥了越来越重要的作用。

1.0.2 我公司2006～2008 年期间在上海市轨道交通6 号线港城路车辆段33A 标工程、上海浦东国际机场扩建工程南区给水泵站工程、上海虹桥综合交通枢纽市政道路及配套1 标段工程施工中应用了定向钻进穿越管线施工工法，与传统开挖施工方法相比，定向钻进管线穿越技术具有不影响周边环境、不影响交通、施工方便、综合施工费用低、施工周期短、地表不受损坏等优点。

通过上述三个工程的实践总结，其施工工艺已基本成熟，并在所应用的工程中获得了较好的经济效益和社会效益。

2 工法特点2.0.1 对地表干扰少：采用本工法在城市敷设的管网埋深可达到3m 以上，穿越河流时，一般可埋深在河床下9～18m，不影响地貌、植被、环境或周边建（构）筑物。

2.0.2 本工法施工精度较高，易于控制和调整被敷设管线的方向和埋深，管线弧形敷设距离长，操作简易方便。

2.0.3 本工法以非开挖的形式进行地下定向穿越施工，大多数工作都在道路的两侧进行，因而不会阻断交通，具有施工占地少、周期短、投入人员少、工程造价低、不受季节限制、施工安全可靠等特点。

经济效益和社会效益显著。

3 适用范围3.0.1 适用于穿越道路、铁路、建（构）筑物、河流等不允许或不宜以开挖形式进行的管线敷设，施工管径为50～600mm；敷设长度为200～300m；管材为PE 管、HDPE 管、PVC 管或钢管的燃气、电力、给排水、通讯线路等地下管道敷设施工。

4 工艺原理4.1 基本原理：设计出一个适合于地质土层结构和环境的钻孔轨迹（一般为曲线），先2用定向钻机在土体中钻一个导向孔，钻进过程中，由导向跟踪仪和计算机进行导向、定位控制。

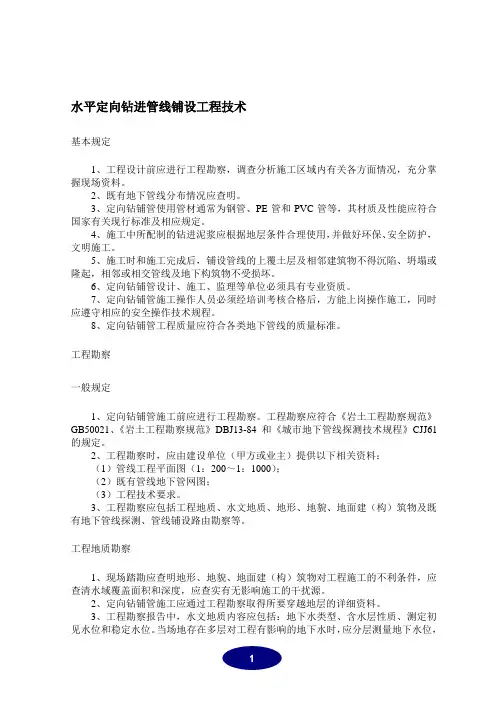

水平定向钻进管线铺设工程技术基本规定1、工程设计前应进行工程勘察，调查分析施工区域内有关各方面情况，充分掌握现场资料。

2、既有地下管线分布情况应查明。

3、定向钻铺管使用管材通常为钢管、PE管和PVC管等，其材质及性能应符合国家有关现行标准及相应规定。

4、施工中所配制的钻进泥浆应根据地层条件合理使用，并做好环保、安全防护，文明施工。

5、施工时和施工完成后，铺设管线的上覆土层及相邻建筑物不得沉陷、坍塌或隆起，相邻或相交管线及地下构筑物不受损坏。

6、定向钻铺管设计、施工、监理等单位必须具有专业资质。

7、定向钻铺管施工操作人员必须经培训考核合格后，方能上岗操作施工，同时应遵守相应的安全操作技术规程。

8、定向钻铺管工程质量应符合各类地下管线的质量标准。

工程勘察一般规定1、定向钻铺管施工前应进行工程勘察。

工程勘察应符合《岩土工程勘察规范》GB50021、《岩土工程勘察规范》DBJ13-84和《城市地下管线探测技术规程》CJJ61的规定。

2、工程勘察时，应由建设单位（甲方或业主）提供以下相关资料：（1）管线工程平面图（1：200～1：1000）；（2）既有管线地下管网图；（3）工程技术要求。

3、工程勘察应包括工程地质、水文地质、地形、地貌、地面建（构）筑物及既有地下管线探测、管线铺设路由勘察等。

工程地质勘察1、现场踏勘应查明地形、地貌、地面建（构）筑物对工程施工的不利条件，应查清水域覆盖面积和深度，应查实有无影响施工的干扰源。

2、定向钻铺管施工应通过工程勘察取得所要穿越地层的详细资料。

3、工程勘察报告中，水文地质内容应包括：地下水类型、含水层性质、测定初见水位和稳定水位。

当场地存在多层对工程有影响的地下水时，应分层测量地下水位，并查明主要含水层的分布规律，地下水补给和排泄条件，提供设计、施工所需的其他水文地质参数。

4、需要进行岩土试验的项目应根据定向钻施工和所铺设的生产管线的要求来确定，试验项目应按《岩土工程勘察规范》GB50021、《岩土工程勘察规范》DBJ13-84的规定执行。

施工工艺1.1 定向钻施工工艺流程定向钻进穿越铺设施工普遍采用:首先钻进导向孔，然后扩孔，最后回拉铺管的施工技术。

图1.1-1 定向钻施工工艺流程图1.2 定向钻准备1.2.1 测量放样测量放样出管道穿越方向距离，根据设计的导向孔轨迹，在距离检查井经计算好的距离处开挖一个入口工作坑，在距末检查井经计算好的距离处开挖一个出口工作坑。

工作坑开挖尺寸根据现场实际情况确定，根据穿越道路等级要求，工作坑距离穿越公路建筑范围之外（ 国道不小于20米，省道不小于15米，县道不小于10米，乡道不小于5米），各部位穿越管线详图见附件。

1.2.2 钻机就位根据现场实际情况安置钻机。

因坑处土质较软，且拉管距离长，拉力较大，钻机底脚要安置在（20（㎝厚（C15（混凝土平基上，并在平基混凝土内预留∮20（钢筋 地锚）和钻机焊接紧密，以防地基沉降影响钻机稳定。

图1.2-1 定向钻1.3 导向钻进1.3.1 安装调试钻机安装在工作坑旁边，管道轴线可根据设计图纸及现场条件进行位放线确定，钻杆中心与管道轴线应一致。

确定拉管机方位后，固定好钻孔机。

1.3.1 钻进在导向钻头中安装发射器，通过地面接收器，测得钻头的深度、鸭嘴板的面向角、钻孔顶角、钻头温度和电池状况等参数，将测得参数与钻孔轨迹进行对比，以便及时纠正。

地面接收器具有显示与发射功能，将接收到的孔底信息无线传送至钻机的接收器并显示，操作手根据信号反馈操纵钻机按正确的轨迹钻进。

在导向钻孔过程中技术人员根据探测器所发回的信号，判断导向头位置与钻进路线图的偏差，随时调整。

并把调整数值记录在“钻进位置”相应的表格中。

为保证导向头能严格按照操作人员发出的指令前进，需要在管道线路初步布点后对控制点进行加密加细。

间隔3m设中线、高程控制点，用木桩做出明显标志，并在桩点周围用混凝土砌出护墩加以保护。

控制人员严格按照点位，操纵仪器。

根据以往的施工经验，PE管在孔内拉动的过程中受重力的作用，会发生管道下沉现象。

管道水平定向钻穿越工程施工工法一、前言管道水平定向钻穿越工程施工工法是一种现代化的施工方法，通过用水平方向钻机在地下进行穿越施工，实现地下管道的铺设和修复。

该工法具有高效、节省成本、环保等优点，在城市建设和交通运输中得到了广泛应用。

二、工法特点管道水平定向钻穿越工程施工工法的特点主要有以下几个方面：1. 高效节约：与传统施工方法相比，该工法不需要开挖地面，避免了对道路和土地的破坏，减少了清运土方和恢复道路的时间和费用成本。

2. 环境友好：由于不需要开挖和大量使用重型机械，该工法减少了噪音和粉尘污染，对周围环境和居民生活产生较小影响。

3. 方向灵活：通过改变钻机的水平方向，可以实现管道在地下的任意方向穿越施工，克服了传统施工方法因地形、地貌等原因无法实现的限制。

4. 作业空间小：由于施工只需在地面打钻孔，不需要大面积施工现场，适应于狭窄的施工空间，能够穿越建筑物、铁路、道路等障碍物，提高了工程的可行性和灵活性。

三、适应范围管道水平定向钻穿越工程施工工法适用于以下领域：1. 城市水利设施建设：包括给水、排水、污水、雨水等各类管道的铺设和维修。

2. 交通运输设施建设：包括道路、高速公路、铁路等交通设施中管道的穿越施工。

3. 地质地下工程：包括地下煤层气、石油、天然气等资源的开采与输送。

4. 城市综合管廊建设：在城市地下建设综合管廊时，可以利用该工法实现各类管线的水平穿越。

四、工艺原理管道水平定向钻穿越工程施工工法的理论基础是土力学、岩土力学和钻探工程学等科学原理。

通过采用钻孔技术以及钢管和管道推进技术，实现滑轮、导向仪器和推进头等设备的配合作业，使钢管在地下水平移动，实现管道的穿越施工。

五、施工工艺1. 前期准备：确定施工区域、确定管道路径、勘探钻孔位置。

2. 钻孔与安装钢管：使用水平钻机在地下打开钻孔，然后逐节安装钢管，直至达到目标位置。

3. 推进管道：通过推进头和滑轮配合，使钢管在地下水平推进，同时进行导向仪器的监测和调整，确保管道的施工精度。

管线定向钻穿越施工方案穿越施工时首先进行施工现场进场道路及施工场地的修筑与平整，随后在出土端的施工作业带内进行穿越管道的预制施工（完成组对、焊接、防腐、试压等）。

与此同时，将钻机、发电机组、控向系统、泥浆系统进行就位安装、连接调试。

设备安装调试完成后立即进行穿越施工。

穿越施工前将顶管机与钻机连接开始出、入土端钢套管的安装，套管安装采用“顶管法”。

然后经过6 次的预扩孔和1 次清孔后，钻机牵引已预制完成的管线开始回拖，直至管线钻出地面后，穿越施工完工。

1.1 定向钻穿越工艺流程1.2 设计交桩及测量放线施工前，与设计就穿越点位置进行仔细交桩，明确管道的穿越位置及控制坐标。

根据设计交桩与施工图纸放出钻机场地控制线及设备摆放位置线，确保钻机中心线与入土点、出土点成一条直线。

1.3 进场道路及施工场地平整从施工场地附近的塘边路修筑一条130m× 8m的施工便道进入土点施工现场，穿越入土点及修筑的施工便道均在鱼塘里，塘内需要进行抽水晾晒，并铺垫平整出50m×60m 的施工场地，在场地附近需要开挖一个40m×40m× 2m的泥浆池。

在出土点平整50m× 60m的施工场地，并开挖30m× 30m×2m 的泥浆池。

1.4 地锚基础的安装1.4.1 入土点采用组合基础的方式来承受管道回拖时的最大回拖力，前面的基础采用钢管桩基础，共需打入16根钢管桩，使用槽钢及钢板，把钢管桩连接起来，使其成为一个整体。

在钢管桩基础拉后面埋设8个地锚。

示意图如下：1.4.2 出土点采用组合基础的方式来锚固钻机，基础采用沉箱做基础，沿沉箱周围共需打入4 根钢管桩，并把钢管桩和沉箱焊接连接起来，使其成为一个整体。

在沉箱基础拉前、后面各埋设2 个地锚。

1.5 钻机选取及配套设备就位1.5.1 施工过程中先将钻机就位在穿越中心线位置上，钻机就位完成后，进行系统连接、试运转，保证设备正常工作。

定向钻穿越工程施工技术方案与规范定向钻穿越工程施工技术方案与规范如下：一、技术方案1.现场勘察和技术评估：对穿越区域的地质条件、地下管线的布置、附近建筑物和地下设施的位置等进行全面了解，确定定向钻穿越的可行性和安全性。

2.设计合适的穿越方案：根据勘察结果，结合工程需要，确定钻孔的起始点和终点，并制定出合理的施工坡度和钻孔直径。

同时，充分考虑穿越区域的环境保护和公共安全问题。

3.挖掘工作坑：根据设计要求，挖掘工作坑和下管坑。

4.钻机进场、安装调试：根据设计要求，选用合适的钻机，并进行安装和调试。

5.导向孔钻进：利用导向测量仪完成导向孔的钻进，确保导向钻头在要求的深度内进入工作坑。

6.分级扩孔：根据设计要求，对导向孔进行分级扩孔。

7.管材焊接、铺设管道：根据设计要求，对管材进行焊接，并铺设管道。

8.设备退场：完成施工后，对设备进行退场处理。

9.编写竣工报告：对施工过程和结果进行总结和报告。

二、规范1.施工前应进行现场勘察和技术评估，确保穿越工程的可行性和安全性。

2.施工过程中应遵守相关法律法规和标准规范，确保施工质量和安全。

3.在导向孔钻进和扩孔过程中，应采用导向测量仪进行测量和控制，确保钻头的方向和深度符合设计要求。

4.在管材焊接和铺设过程中，应采用合适的焊接方法和工艺，确保焊接质量和管道铺设的平整度。

5.施工完成后，应对穿越工程进行验收和测试，确保其符合设计要求和相关标准规范。

6.在施工过程中，应注意环境保护和公共安全问题，避免对周围环境和设施造成影响或损害。

7.应建立健全的施工档案管理制度，对施工过程和结果进行记录和保存。

以上是定向钻穿越工程施工技术方案与规范的一些基本信息，希望能对您有所帮助。

如需了解更多信息，建议咨询专业人士或查阅相关行业规范。

水平定向钻进管线铺设工程技术规程Standard specification for installing pipeline by horizontal directional drilling(初稿）中原石油勘探局工程建设总公司管道穿越工程处 发布前 言水平定向钻进管线铺设工程技术（简称“定向钻铺管”）是当今非开挖铺设各类地下管线行业中的施工方法之一。

本规程由中原石油勘探局工程建设总公司管道穿越工程处编制而成。

在编制过程中，进行了广泛的调查研究，充分征求意见，吸收借鉴国内外工程实践经验，特别是总结了我处近年来的水平定向钻进管线铺设工程经验与科研成果，最后经审查定稿。

本规程分7章5个附录。

主要内容包括：总则、术语、基本规定、工程勘察、设计、施工和工程质量验收。

为提高本规程质量，请在执行过程中，注意收集资料，积累经验，随时将有关意见和建议函告中原石油勘探局工程建设总公司（地址：河南省濮阳市大庆路122号，邮编：457001），以供今后修订时参考。

编制单位：中原石油勘探局工程建设总公司主要起草人：喻房川 李 刚 李肇军 吴正义张 戈 李 林 樊红艳 耿延庆主审人员： 何 勇 曹应华审定人员：目 录1 总则2 术语3 基本规定4 工程勘察4.1 一般规定4.2 工程地质勘察4.3 既有地下管线探测4.4 定向钻穿越路由勘察5 工程设计5.1 一般规定5.2 管材5.3 导向孔轨迹设计5.4 工作坑5.5 回拉力计算及定向钻机选择6 工程施工6.1 一般规定6.2 定向钻铺管钻机6.3 定向钻铺管施工6.4 安全施工7 工程质量验收7.1 一般规定7.2 试验与检测7.3 工程竣工验收附录A 岩土的工程分类）附录B 常见土层物理力学性质指标附录C 常见岩石物理力学性质指标附录D 探测地下管线的物探方法选择表附录E 导向钻进原始记录本规程用词说明条文说明1 总 则1.0.1 为加强定向钻铺管设计、施工及质量验收的统一工程标准，做到安全适用、技术先进、经济合理、质量可靠，特制定本规程。

非开挖水平定向钻进管线铺设工法1.前言工程建设中地下管道施工通常采用明挖和非开挖进行，明挖施工在城市基础设施建设中通常受场地、交通、环境保护等因素制约多数无法进行；非开挖敷设管道技术在近年得到广泛的应用。

由于它不需要开挖面层便能穿越地面建筑物和地下管线及公路、铁路、河道。

这项技术的快速发展也使城市供水、燃气、电力、通信、排水工程施工时，对城区的交通、噪音、粉尘的危害和影响大大降低。

非开挖进行管线铺设施工中，顶管施工需建钢筋混凝土工作井、接收井，工序多，工期长，造价高，并存在较大安全风险；而采用非开挖水平定向钻进技术进行管线施工，能缩短工期，降低工程成本。

是真正的安全、无污染、高效率的施工技术，目前水平定向钻进穿越地面及障碍物铺设管线技术正在我国蓬勃发展，为更好的推广该工艺，公司在水平定向钻进管线铺设的工程实践中，通过与安徽建工学院合作对设备局部改进，使该技术更适合多种复杂地质条件施工，并最终形成了一套高效的铺设工法。

为适用砂僵土中快速高效定向钻进技术，在凹槽扩孔钻头基础上进行改进，研发了砂僵土专用定向螺旋型钻头，具有如下特征：钻头整体采用标准螺旋型，具有切削和扩孔双重功能；钻头刀片采用矩形切削刀；钻头前端设置梅花型喷射水眼，有利于保护砂僵土管道内壁；在钻头上设置3道凹槽流线，极利于砂僵土形成的泥浆流动以及钻头冷却。

砂僵土专用定向螺旋型钻头，可减小扩孔阻力，提高切削刀在砂僵土中的耐磨性能和钻进效率，达到快速高效定向钻进效果。

图1 螺旋型钻头2.工法特点2.1采用非开挖水平定向钻进技术，地上功能正常使用：穿过公路、铁路、机场可不阻断交通；穿过河流可保证河流通畅、不阻断通航、有利于排洪等。

2.2环保型施工：由于采用非开挖技术，减少了大量工程土的堆放，对环境影响最小。

减少了地面开挖、恢复造成的浪费。

2.3缩短工期，节约工程成本：采用非开挖钻孔施工速度快，地上工程保护好，极大地节约了建设成本。

2.4节省劳力，安全可靠：与明挖开槽埋管相比较，明显减少了劳动力。

YYC002-YYC003号桩水泥路定向钻穿越武汉长港房地产开发有限公司盈安馨悦国际二期10KV线路过路管道非开挖铺设工程施工方案10页脚内容YYC002-YYC003号桩水泥路定向钻穿越武汉百通伟业市政工程有限公司二○一二年七月武汉长港房地产开发有限公司盈安馨悦国际二期10KV线路过路管道非开挖铺设工程编写单位：武汉百通伟业市政工程有限公司编写人：10页脚内容YYC002-YYC003号桩水泥路定向钻穿越审核人：总经理：编写日期：二○一二年七月目录一、工程概况二、场地基本现状三、施工方案四、施工设备及主要技术参数五、施工组织管理六、质量保证措施七、安全文明生产措施八、施工日程安排10页脚内容YYC002-YYC003号桩水泥路定向钻穿越附图表:1、义和巷电力套管10KV线路非开挖铺设平面图2、义和巷电力套管10KV线路非开挖铺设断面图3、球场街电力套管10KV线路非开挖铺设平面图4、球场街电力套管10KV线路非开挖铺设断面图球场街馨悦国际二期拟在义和巷南沿线、京汉大道路南沿线与解放南路口各铺设一组管道，均设计为4孔Ф160PE管。

具体位置及铺管规格祥见各段平面设计图。

由于义和巷南沿球场街京汉大道路口均为十字路口，车流量大，不宜开槽明挖，固采用导向钻进非开挖铺管技术铺设穿越部分管道。

受武汉长港房地产开发有限公司委托，我公司承接了该施工任务，特编写此施工方案。

二、场地基本现状球场街施工地段位于义和巷南沿线，横穿南沿线京汉大道路口和解放南路。

我公司管线调查表明，拟铺管地段管线主要有给水管、排水箱函、电信箱函，在铺管深度内土层为老粘土、回填土等，有利于管道非开挖铺设施工。

我公司专业技术人员经现场勘察并认真研究后，决定穿越最深处义和巷段为3.5米;球场街南沿线段为6.5米.地下管线及铺设管道设计位置义和巷电力套管球场街口南电力套管详见《10KV线路非开挖铺设平面图》《京汉大道10KV线路非开挖铺设平面图》。
