【B737NG系统学习】发动机系统（二）编者按：最近整理一份737NG的原版资料，争取陆续手动翻译了，如有不当之处请指正。
如涉及侵权及时联系删帖。
本次内容较多，请耐心读完，哈哈。
这个系列学习里面一共分为12个模块，包括01（外部检查）、02（警告系统）、03（气源系统）、04（防冰防雨）、05（APU系统）、06（电源系统）、07（发动机）、08（火警系统）、09（飞行控制）、10（燃油系统）、11（液压系统）、12（起落架）。

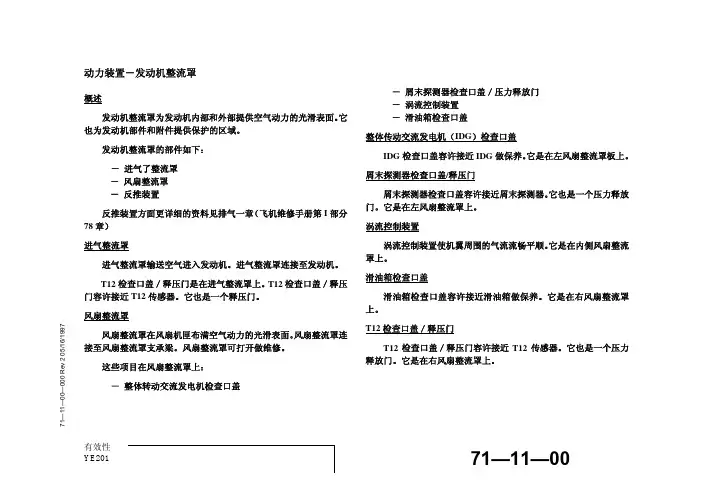

今天要学习的是发动机系统。
(以下内容仅供参考，具体工作以工卡为主) (接上文)常用控制与指示发动机起动电门1 发动机起动（ENGINE START）电门GRD （地面）——· 打开起动活门· 关闭发动机引气活门· 地面起动时，预位选定的点火器，当发动机起动手柄移至慢车（IDLE）位时提供点火。
· 空中起动时，预位两个点火器，当发动机起动手柄移至慢车（IDLE）位时提供点火· 起动活门关闭时，松开回到关闭（OFF）位。
OFF——· 点火通常关闭· 当发动机起动手柄在慢车位且满足以下条件之一时，起动两个点火器：· N2 出现非指令性迅速减小，或· N2 介于 57% ～ 50% 之间时，或· 在空中—N2 在慢车～ 5% 之间CONT （连续）——· 当发动机在工作并且起动手柄位于慢车（IDLE）位时为选定的点火器提供点火。
· 在空中—当 N2 低于慢车且发动机起动手柄位于慢车（IDLE）位时，为两台点火器提供点火。
FLT （飞行）——当发动机起动手柄位于慢车（IDLE）位时，为两个点火器提供点火。
2 点火选择电门IGN L——两台发动机都用左侧点火器。
BOTH——两台发动机使用两侧点火器。
IGN R——两台发动机都用右侧点火器。
发动机显示控制面板1 设置 N1 （N1 SET）旋钮2 燃油流量电门3 速度参考选择器4 MFD 发动机（ENG）电门按压——ENG· 在下部显示组件显示次要发动机指示；或当下部显示组件不可用时，则根据显示选择面板选择器的位置显示在上部或内侧显示组件上· 第二次按压将使下部显示组件显示空白。
29—25—00液压动力转换组件系统 — 介绍目的液压动力转换组件（PTU ）系统在液压系统B 发动机驱动泵（EDP ）压力低于正常值时，为前缘襟翼和缝翼提供备用液压压力。
29—25—00—006 R e v 0 01/16/199929—25—00动力转换组件系统部件前缘缝翼前缘襟翼液压动力转换组件系统 — 介绍29—25—00—006 R e v 0 01/16/199929—25—00液压动力转换组件系统 － 概况介绍目的液压动力转换组件（PTU ）系统只向前缘襟翼和缝翼提供液压压力。
当系统B 发动机驱动泵压力低于正常值时，PTU 压力可用于正常操作或自动缝翼操作。
部件液压PTU 系统有以下部件： － 动力转换组件 － 单向活门（2） － PTU 压力油滤组件 － 流量限制器 － PTU 控制活门－ EDP 自动缝翼系统压力电门动力转换组件动力转换组件（PTU 组件）由共轴的液压马达和液压泵组成。
马达通过PTU 控制活门接受来自液压系统A 的压力，使马达转动。
油泵接受来自液压系统B 油箱的供油并向前缘襟翼和缝翼提供备用压力。
PTU 压力油滤组件PTU 压力油滤组件清洁来自动力转换组件油泵的压力油。
PTU 控制活门PTU 控制活门控制液压系统A 的压力到达动力转换组件的马达。

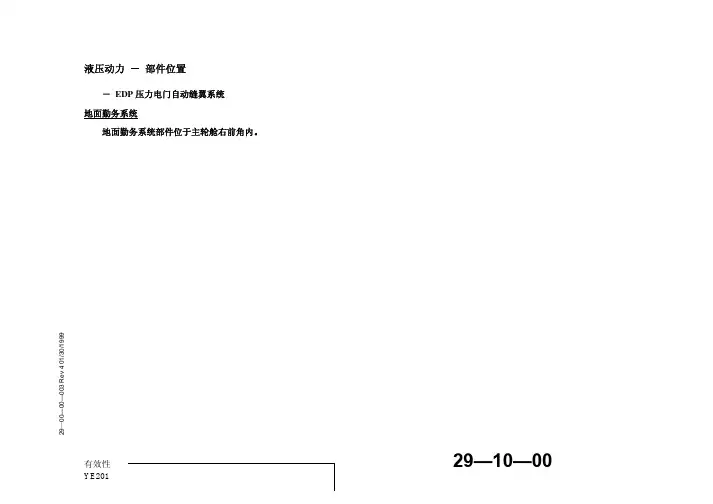

EDP 自动缝翼系统压力电门EDP 自动缝翼系统压力电门监控来自液压系统B 发动机驱动泵的压力。
来自该电门的信号送往PTU 控制活门的控制电路。
29—25—00—001 R e v 3 12/05/199829—25—00系统A 油箱系统B 油箱系统A EDP系统A EMDP系统A 压力组件动力转换组件控制活门动力转换组件PTU 压力油滤组件前缘襟翼和缝翼系统B 压力组件EDP 自动缝翼系统压力开关系统B EDP系统B EMDP液压动力转换组件系统－总体描述29—25—00—001 R e v 3 12/05/199829—25—00液压动力转换组件系统 － 动力转换组件，PTU 压力过滤组件此页空白29—25—00—002 R e v 2 12/05/199829—25—00液压动力转换组件系统 － 动力转换组件，PTU 压力过滤组件目的压力转换组件（PTU ）由B 系统油箱供油，向前缘襟翼和缝翼提供备用压力源。
A卷一、填空题1．在什么高度情况下可起动APU 4100FT以下。
