Omnic软件使用指南

Omnic软件使用指南

Omnic软件使用指南1．Omnic与系统Omnic是Nicolet公司的在PC机使用最广泛的窗口软件平台上运行的红外软件，从开始在Windows3.1 上运行的版本的 1.0到目前的 6.1a，现行的的操作系统Windows98/Me/NT/2000/XP都支持。

EZ-Omnic是简化的软件，一方面价格比较低，同时更加简明，容易掌握，虽然功能比较简单，仍可以满足先当部分用户的需求。

使用的仪器通讯接口有：LTP(并行口)或PCI卡，部分早一些的仪器使用ISA卡。

2．文件结构Omnic 6.0以上版本的缺省的文件分别存在于三个目录中：C:\My Documents\Omnic,在其子目录中分门别类地存放数据与参数等文件，如Spectra存光谱，Param中存设置参数,Quant 存定量方法；C:\Program Files\Omnic,存有驱动与程序文件等,系统的卸载命令在它的子目录Uninstall中；C:\MyDocument\Omnic\Lib,存放谱库，包括购买和自建的谱库。

软件安装的应用程序除了Omnic外还有Bench Diagnostics,这是一个在系统发生故障时进行判断的重要命令，能够检查从接口卡到仪器的各个重要部件。

它们与PDF文件一起置于Thermo Nicolet程序组中，3．启动Omnic软件使用下列方法之一启动Omnic 红外软件系统：1．在Windows98等的桌面上双击（或者）2．从Srart→Program→Thermo Nicolet→Omnic(或者从Srart→Program→Omnic5.0→) 3．其他，如Win98中的快捷方式启动。

4．Omnic显示面板：1．Omnic是一种与窗口软件充分兼容的软件，可以显示一个或多个显示窗口，当显示多个窗口时可以选择平铺（Tile）或层迭（Cascade）方式，但其中只有一个是活动窗口（被选中的）。

光谱图可以在窗口间拖动、复制与粘贴，而且可以把复制的光谱图直接粘贴到其他应用程序的文本文件中，为发表文章或书写报告带来方便。

omnic使用指导

omnic使用指导
I
样品单光束谱图
%透射率：T= I 0 x100%= 背景单光束谱图 x100%
I-红外光透过样品光强 I 0 -红外光透过背景光强
背景光谱包含仪器和光谱内部环境或制样附件的信息。 吸光度：A=-LogT=Log 1
T
关显示
• • 标题框：谱图标题颜色与谱图相同，可以直接修改谱图标题名。 信息按钮：纪录选中谱图的采集、处理和标注信息。可以在标题、注释 和自定义信息栏中进行编辑，并可将所有信息复制到剪贴板。 图标工具 —选择工具：选择项目；扩展（拉框放大）、缩小（按住Shift键） 谱图，窗口内（间）移动谱图，选择要删除的标注。 —区间工具：选择光谱区间或测量一个未校正区间的面积。 —光谱坐标工具：显示一个点的X值和Y值。 —峰高工具：测量峰的高度。 —峰面积工具：测量峰的面积。 —标注工具：添加注释，移动注释，删除注释 注：使用光谱坐标或峰高工具时按住Shift键可自动找到峰的顶端。 取景窗与缩放条：可改变光谱显示范围。 任务窗口：使用某些OMNIC 命令时，会显示一个专用窗口，通过此窗口 可以看到操作的过程，或在过程中与软件对话。
Omnic 软件使用指导
绪论
• Omnic 与系统
Omnic 是FT-IT光谱仪的一个高级软件包。用其可以方便地对光谱进行采集、 处理、 简单定量分析等操作。并可实时监测仪器操作，如果出现故障，给出提示并解 释如何排除。 版本：1.0-8.0 , EZ-Omnic（旧简化版） , Omnic lite (新简化版） Omnic 8.0 对计算机要求： Windows XP professional SP2 或Windows Vista Business 操作系统 Intel Core 2 Duo 处理器 2.2GHz; 2GB 内存 160 GB hard disc with 1GB free space CORW/DVD combo drive USB2.0 Port (not a hub) .parallel or USB 2,0printer Port. Omnic 操作界面的语言选择： Start\Control Panel\Regional and Language Option中 Regional Option 和 Advanced 选项，中文选择Chinese (PRC),英文选择English (United States)

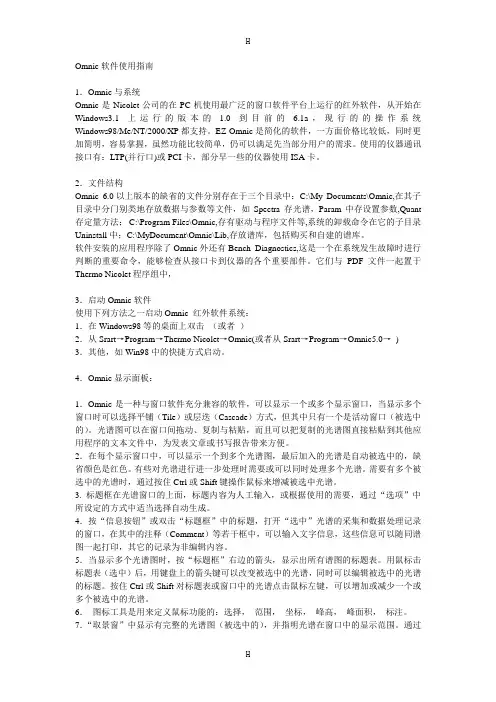

Omnic软件使用指南

Omnic软件使用指南

Omnic软件使用指南1．Omnic与系统Omnic是Nicolet公司的在PC机使用最广泛的窗口软件平台上运行的红外软件，从开始在Windows3.1 上运行的版本的 1.0到目前的 6.1a，现行的的操作系统Windows98/Me/NT/2000/XP都支持。

EZ-Omnic是简化的软件，一方面价格比较低，同时更加简明，容易掌握，虽然功能比较简单，仍可以满足先当部分用户的需求。

使用的仪器通讯接口有：LTP(并行口)或PCI卡，部分早一些的仪器使用ISA卡。

2．文件结构Omnic 6.0以上版本的缺省的文件分别存在于三个目录中：C:\My Documents\Omnic,在其子目录中分门别类地存放数据与参数等文件，如Spectra存光谱，Param中存设置参数,Quant 存定量方法；C:\Program Files\Omnic,存有驱动与程序文件等,系统的卸载命令在它的子目录Uninstall中；C:\MyDocument\Omnic\Lib,存放谱库，包括购买和自建的谱库。

软件安装的应用程序除了Omnic外还有Bench Diagnostics,这是一个在系统发生故障时进行判断的重要命令，能够检查从接口卡到仪器的各个重要部件。

它们与PDF文件一起置于Thermo Nicolet程序组中，3．启动Omnic软件使用下列方法之一启动Omnic 红外软件系统：1．在Windows98等的桌面上双击（或者）2．从Srart→Program→Thermo Nicolet→Omnic(或者从Srart→Program→Omnic5.0→) 3．其他，如Win98中的快捷方式启动。

4．Omnic显示面板：1．Omnic是一种与窗口软件充分兼容的软件，可以显示一个或多个显示窗口，当显示多个窗口时可以选择平铺（Tile）或层迭（Cascade）方式，但其中只有一个是活动窗口（被选中的）。

光谱图可以在窗口间拖动、复制与粘贴，而且可以把复制的光谱图直接粘贴到其他应用程序的文本文件中，为发表文章或书写报告带来方便。

尼高力红外光谱仪应用软件Omnic6.0使用指南解读

尼高力红外光谱仪应用软件Omnic6.0使用指南解读

尼高力红外光谱仪应用软件"Omnic6.0"使用指南Omnic软件使用指南1． Omnic与系统Omnic是Nicolet公司的在PC机使用最广泛的窗口软件平台上运行的红外软件，从开始在Windows3.1上运行的版本的 1.0到目前的 6.1a，现行的的操作系统Windows98/Me/NT/2000/XP都支持。

EZ-Omnic是简化的软件，一方面价格比较低，同时更加简明，容易掌握，虽然功能比较简单，仍可以满足先当部分用户的需求。

使用的仪器通讯接口有：LTP(并行口)或PCI卡，部分早一些的仪器使用ISA卡。

2．文件结构Omnic 6.0以上版本的缺省的文件分别存在于三个目录中：C:\My Documents\Omnic,在其子目录中分门别类地存放数据与参数等文件，如Spectra存光谱，Param中存设置参数,Quant存定量方法；C:\Program Files\Omnic,存有驱动与程序文件等,系统的卸载命令在它的子目录Uninstall中；C:\MyDocument\Omnic\Lib,存放谱库，包括购买和自建的谱库。

软件安装的应用程序除了Omnic外还有Bench Diagnostics,这是一个在系统发生故障时进行判断的重要命令，能够检查从接口卡到仪器的各个重要部件。

它们与PDF文件一起置于Thermo Nicolet程序组中，3．启动Omnic软件使用下列方法之一启动Omnic 红外软件系统：1．在Windows98等的桌面上双击（或者）2．从Srart→Program→Thermo Nicolet→Omnic(或者从Srart→Program→Omnic5.0→)3．其他，如Win98中的快捷方式启动。

4． Omnic显示面板：1． Omnic是一种与窗口软件充分兼容的软件，可以显示一个或多个显示窗口，当显示多个窗口时可以选择平铺（Tile）或层叠（Cascade）方式，但其中只有一个是活动窗口（被选中的）。

Omnic红外光谱软件使用指南

Omnic红外光谱软件使用指南

Omnic软件使用指南1．Omnic与系统Omnic是Nicolet公司的在PC机使用最广泛的窗口软件平台上运行的红外软件，从开始在Windows3.1上运行的版本的 1.0到目前的 6.1a，现行的的操作系统Windows98/Me/NT/2000/XP都支持。

EZ-Omnic是简化的软件，一方面价格比较低，同时更加简明，容易掌握，虽然功能比较简单，仍可以满足先当部分用户的需求。

使用的仪器通讯接口有：LTP(并行口)或PCI卡，部分早一些的仪器使用ISA卡。

2．文件结构Omnic 6.0以上版本的缺省的文件分别存在于三个目录中：C:\My Documents\Omnic,在其子目录中分门别类地存放数据与参数等文件，如Spectra存光谱，Param中存设置参数,Quant 存定量方法； C:\Program Files\Omnic,存有驱动与程序文件等,系统的卸载命令在它的子目录Uninstall中；C:\MyDocument\Omnic\Lib,存放谱库，包括购买和自建的谱库。

软件安装的应用程序除了Omnic外还有Bench Diagnostics,这是一个在系统发生故障时进行判断的重要命令，能够检查从接口卡到仪器的各个重要部件。

它们与PDF文件一起置于Thermo Nicolet程序组中，3．启动Omnic软件使用下列方法之一启动Omnic 红外软件系统：1）．在Windows98等的桌面上双击（或者）2）．从Srart→Program→Thermo Nicolet→Omnic(或者从Srart→Program→Omnic5.0→)3）．其他，如Win98中的快捷方式启动。

4．Omnic显示面板：1）．Omnic是一种与窗口软件充分兼容的软件，可以显示一个或多个显示窗口，当显示多个窗口时可以选择平铺（Tile）或层叠（Cascade）方式，但其中只有一个是活动窗口（被选中的）。

光谱图可以在窗口间拖动、复制与粘贴，而且可以把复制的光谱图直接粘贴到其他应用程序的文本文件中，为发表文章或书写报告带来方便。

红外软件Omnic常用操作介绍

红外软件Omnic常用操作介绍

03
CATALOGUE
红外光谱分析功能介绍
光谱图绘制与编辑方法
01
02
03
04
打开Omnic软件，导入红外 光谱数据，即可自动绘制出相
应的光谱图。
通过软件提供的绘图工具，可 以对光谱图进行放大、缩小、 平移等操作，方便观察细节。
在光谱图上可以添加文字、箭 头等标注，以便于记录和分析
。
支持对光谱图进行多种格式的 导出，如JPEG、PNG、SVG 等，方便与他人分享或发表。
的合理性。
05
CATALOGUE
高级功能拓展应用
二维相关光谱分析技术
二维红外光谱图生成
通过Omnic软件，可以将一维红外光谱数据转换为二维相关光 谱图，更直观地展示样品的光谱特征。
同步和异步相关分析
利用二维相关光谱技术，可以进行同步和异步相关分析，研究样 品在不同条件下的光谱变化。
峰识别和归属
结合二维相关光谱图，可以更准确地识别和归属样品中的官能团 和化学键。
操作习惯
Omnic软件的操作习惯符合大多数Windows应用程序的标准规范，如使用鼠标进行点击、拖拽等操作，使用键 盘快捷键进行快速操作等。此外，软件还提供了详细的帮助文档和在线教程，帮助用户更好地掌握软件的使用技 巧。
02
CATALOGUE
数据处理基础操作
数据导入与导出方法
导入方法
通过菜单栏“文件”->“打开”选 择需要导入的数据文件，支持多种格 式如CSV、TXT、Excel等。
软件发展趋势及未来展望
智能化发展
随着人工智能技术的不断进步， 未来OMNIC软件有望实现更智 能化的光谱解析和处理功能，提
高分析效率。
拓展应用领域

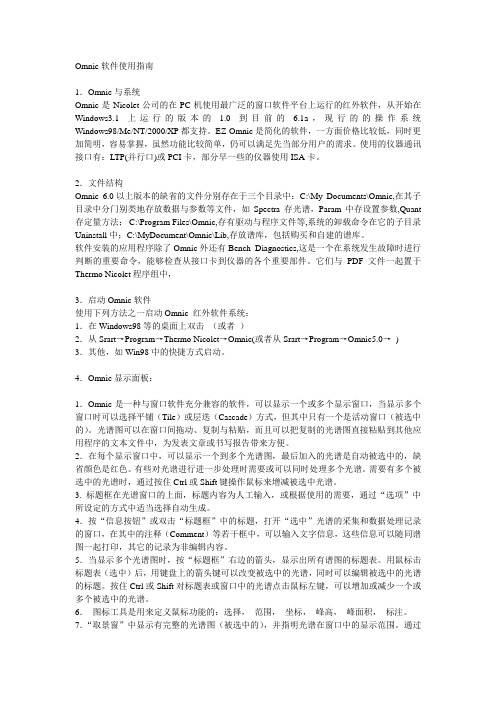

Omnic软件使用指南

Omnic软件使用指南1．Omnic与系统Omnic是Nicolet公司的在PC机使用最广泛的窗口软件平台上运行的红外软件，从开始在Windows3.1 上运行的版本的 1.0到目前的 6.1a，现行的的操作系统Windows98/Me/NT/2000/XP都支持。

EZ-Omnic是简化的软件，一方面价格比较低，同时更加简明，容易掌握，虽然功能比较简单，仍可以满足先当部分用户的需求。

使用的仪器通讯接口有：LTP(并行口)或PCI卡，部分早一些的仪器使用ISA卡。

2．文件结构Omnic 6.0以上版本的缺省的文件分别存在于三个目录中：C:\My Documents\Omnic,在其子目录中分门别类地存放数据与参数等文件，如Spectra存光谱，Param中存设置参数,Quant 存定量方法；C:\Program Files\Omnic,存有驱动与程序文件等,系统的卸载命令在它的子目录Uninstall中；C:\MyDocument\Omnic\Lib,存放谱库，包括购买和自建的谱库。

软件安装的应用程序除了Omnic外还有Bench Diagnostics,这是一个在系统发生故障时进行判断的重要命令，能够检查从接口卡到仪器的各个重要部件。

它们与PDF文件一起置于Thermo Nicolet程序组中，3．启动Omnic软件使用下列方法之一启动Omnic 红外软件系统：1．在Windows98等的桌面上双击（或者）2．从Srart→Program→Thermo Nicolet→Omnic(或者从Srart→Program→Omnic5.0→) 3．其他，如Win98中的快捷方式启动。

4．Omnic显示面板：1．Omnic是一种与窗口软件充分兼容的软件，可以显示一个或多个显示窗口，当显示多个窗口时可以选择平铺（Tile）或层迭（Cascade）方式，但其中只有一个是活动窗口（被选中的）。

光谱图可以在窗口间拖动、复制与粘贴，而且可以把复制的光谱图直接粘贴到其他应用程序的文本文件中，为发表文章或书写报告带来方便。

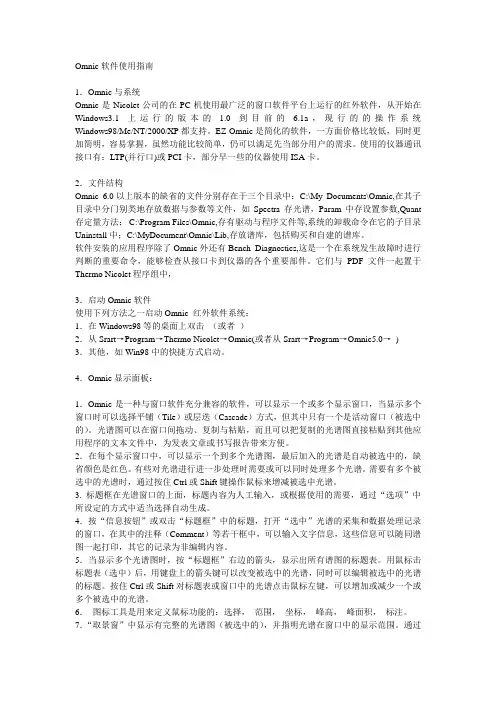

Omnic软件使用指南

Omnic软件使用指南1．Omnic与系统Omnic是Nicolet公司的在PC机使用最广泛的窗口软件平台上运行的红外软件，从开始在Windows3.1 上运行的版本的 1.0到目前的 6.1a，现行的的操作系统Windows98/Me/NT/2000/XP都支持。

EZ-Omnic是简化的软件，一方面价格比较低，同时更加简明，容易掌握，虽然功能比较简单，仍可以满足先当部分用户的需求。

使用的仪器通讯接口有：LTP(并行口)或PCI卡，部分早一些的仪器使用ISA卡。

2．文件结构Omnic 6.0以上版本的缺省的文件分别存在于三个目录中：C:\My Documents\Omnic,在其子目录中分门别类地存放数据与参数等文件，如Spectra存光谱，Param中存设置参数,Quant 存定量方法；C:\Program Files\Omnic,存有驱动与程序文件等,系统的卸载命令在它的子目录Uninstall中；C:\MyDocument\Omnic\Lib,存放谱库，包括购买和自建的谱库。

软件安装的应用程序除了Omnic外还有Bench Diagnostics,这是一个在系统发生故障时进行判断的重要命令，能够检查从接口卡到仪器的各个重要部件。

它们与PDF文件一起置于Thermo Nicolet程序组中，3．启动Omnic软件使用下列方法之一启动Omnic 红外软件系统：1．在Windows98等的桌面上双击（或者）2．从Srart→Program→Thermo Nicolet→Omnic(或者从Srart→Program→Omnic5.0→) 3．其他，如Win98中的快捷方式启动。

4．Omnic显示面板：1．Omnic是一种与窗口软件充分兼容的软件，可以显示一个或多个显示窗口，当显示多个窗口时可以选择平铺（Tile）或层迭（Cascade）方式，但其中只有一个是活动窗口（被选中的）。

光谱图可以在窗口间拖动、复制与粘贴，而且可以把复制的光谱图直接粘贴到其他应用程序的文本文件中，为发表文章或书写报告带来方便。

OMNIC软件基础操作

软件界面基础操作
打开一个或多个光谱文件
1. 使用“文件”菜单中“打开”项；
2. 直接用鼠标将文件拖入到光 谱窗口；
3. 从“文件”菜单选择文件； 在OMNIC“文件”菜单底部有一 列最近打开过的光谱数据文件， 通过点击此处，也可 以打开相 关文件。
2
打开、保存、删除、拷贝、剪切、粘贴
3
打开、保存、删除、拷贝、剪切、粘贴
11
控制板（palette）
控制板内一共有六种工具，它们分别是选择工具、区间工具、 光谱坐标工具、峰高工具、峰面积工具和标记工具。 首先，使用选择工具选择 一个需要放大的矩形区域； 选择工具
选择一条或者多条光谱，放大和缩小光谱， 上下平移光谱，将谱图拖动至另一光谱窗口， 使分层显示的图谱移至另一窗格，选择需要 删除的标注
16
点击标注 按钮。
继续标注 下一个峰
控制板（palette）
控制板内一共有六种工具，它们分别是选择工具、区间工具、 光谱坐标工具、峰高工具、峰面积工具和标记工具。
峰面积工具
使用峰面积工具可以 测量并标注振动峰的 校正峰面积。从振动 峰底端基线处开始计 算测量的峰面积为校 正面积。 选择峰面积工具， 设置左右指针（拖 动小黑旗）及基线 点位置。
13
控制板（palette）
控制板内一共有六种工具，它们分别是选择工具、区间工具、 光谱坐标工具、峰高工具、峰面积工具和标记工具。
区间工具
有些光谱操作只针对光谱中某段区域，而不 是一整条光谱。比如，使用“生成空白”能 够删除某段光谱区域中不需要的一些振动峰。 在执行这些光谱操作前，就需要使用区间工 具。另外，使用区间工具还可以测量没有经 过基线校正的振动峰面积（绝对峰面积）。 从零拉曼强度处计算测量的峰面积为绝对面 积。 选择区间工具， 点击标注 按钮 并选择光谱区域 （拖动小黑旗）

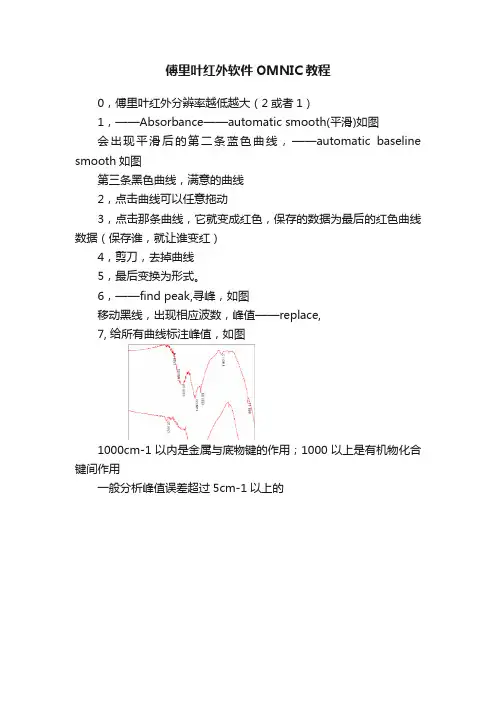

傅里叶红外软件OMNIC教程

傅里叶红外软件OMNIC教程
0，傅里叶红外分辨率越低越大（2或者1）
1，——Absorbance——automatic smooth(平滑)如图
会出现平滑后的第二条蓝色曲线，——automatic baseline smooth如图
第三条黑色曲线，满意的曲线
2，点击曲线可以任意拖动
3，点击那条曲线，它就变成红色，保存的数据为最后的红色曲线数据（保存谁，就让谁变红）
4，剪刀，去掉曲线
5，最后变换为形式。

6，——find peak,寻峰，如图
移动黑线，出现相应波数，峰值——replace,
7, 给所有曲线标注峰值，如图
1000cm-1以内是金属与底物键的作用；1000以上是有机物化合键间作用
一般分析峰值误差超过5cm-1以上的。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外光谱样品制备与Omnic软件 使用
FTIR Sample Preparation and Usage Methods of Omnic Software
孙妙 2011.3.28
目录 Contents
• 摘要 Abstract • 样品制备 Samples Preparation • 样品测量 Samples Measure • 操作界面 Operator Interface • 实验设置 Experiment Setting • 样品采集 Sample Collection • 基线校正 Baseline Correction • 标峰 Find Peaks • 保存文件 Save Files
摘要 Abstract
• 傅里叶变换红外光谱是一种十分方便的鉴 别分子结构的方法，但要得到好结果还需 要使用软件对结果进行校正、修饰。本汇 报着重于红外Omnic软件使用。
• FTIR is a very convenient method to identify the molecular structure, but to get the results we also need to use the software to calibrate and modify the spectrogram. This presentation focuses on Omnic software usage.
样品制备 Samples Preparation
• 样品干燥处理后与溴化钾研磨，压片机压 片。Tabletting samples and potassium bromide mixture after dried.
• 干燥方法 Methods
烘箱 Oven 真空干燥 Vacuum Desiccation
• 标峰 Find Peaks：灵敏度调整，灵敏度越高，峰 值显示越多。完成后点击替代按钮。
• 标峰 Find Peaks ：峰值标注显示不完整，点击调 整。
• OK.
• 保存文件 Save files：文件-另存为。.SPA为软件 识别原始文件；.CSV为Excel可识别工作表文 件；.WMF为图片文件。三者都保存。
• 基线校正 Baseline correction ：首先将纵轴变为 吸光度。
• 基线校正 Baseline Correction ：而后点击自动基线 校正按钮。
• 基线校正 Baseline Correction ：点击透过率使纵 轴返回透过率，红线部分即为校正后谱图。
• 基线校正 Baseline Correction ：点击校正线，删 除，完成。
• 操作界面 Operator Interface
打开Omnic软件时出现的界面
实验设置 Experiment Setting
透过率 Tollect Background
吸光度 Absorbance
采集样品 Collect Sample
删除 Clear 标峰 Find Peaks
自动基线校正 Auto-baseline Correct
• 打开某一文件后的界面，这是一张溴化钾背景 Potassium Bromide Background
• 实验设置 Experiment Setting: 扫描次数、分辨率、 大气背景扣除、自动保存、背景处理
• 采集样品Sample Collection ：默认y轴为透过率%
• 保存文件示例。 Examples
完成^0^
~Thanks for your attention~ 请提宝贵意见！
样品测量 Samples Measure
• Omnic软件是Nicolet公司傅立叶红外光谱仪 的软件包，用其可以方便地对光谱进行采集、 处理、简单定量分析等操作。
• Omnic is the software package of Nicolet FTIR. It could be used to collect and process data and do some simple quantitative analysis.
