南昌航空大学机械设计试卷4答案

目录第1章机械设计概述 (1)第2章摩擦、磨损及润滑概述 (3)第3章平面机构的结构分析 (12)第4章平面连杆机构 (16)第5章凸轮机构 (36)第6章间歇运动机构 (46)第7章螺纹连接与螺旋传动 (48)第8章带传动 (60)第9章链传动 (73)第10章齿轮传动 (80)第11章蜗杆传动 (112)第12章齿轮系 (124)第13章机械传动设计 (131)第14章轴和轴毂连接 (133)第15章轴承 (138)第16章其他常用零、部件 (152)第17章机械的平衡与调速 (156)第18章机械设计CAD简介 (163)第1章机械设计概述1.1机械设计过程通常分为哪几个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下几个阶段：1.产品规划主要工作是提出设计任务和明确设计要求。

2.方案设计在满足设计任务书中设计具体要求的前提下，由设计人员构思出多种可行方案并进行分析比较，从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试用、修改、鉴定。

1.2常见的失效形式有哪几种？答：断裂，过量变形，表面失效，破坏正常工作条件引起的失效等几种。

1.3什么叫工作能力？计算准则是如何得出的？答：工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。

对于载荷而言称为承载能力。

根据不同的失效原因建立起来的工作能力判定条件。

1.4标准化的重要意义是什么？答：标准化的重要意义可使零件、部件的种类减少，简化生产管理过程，降低成本，保证产品的质量，缩短生产周期。

第2章摩擦、磨损及润滑概述2.1按摩擦副表面间的润滑状态，摩擦可分为哪几类？各有何特点？答：摩擦副可分为四类：干摩擦、液体摩擦、边界摩擦和混合摩擦。

干摩擦的特点是两物体间无任何润滑剂和保护膜，摩擦系数及摩擦阻力最大，磨损最严重，在接触区内出现了粘着和梨刨现象。

南昌航空大学机械设计期末考试简答题整理南昌航空大学机械设计期末考试简答题整理带传动1、带传动的优点有哪些？1）适用于中心距较大的传动。

2）带具有良好的挠性，可缓和冲击，吸收振动。

3）过载时带与带轮间会出现打滑，打滑虽使传动失效，但可防止损坏其他零件。

4）结构简单成本低廉。

2、带传动的主要失效形式？主要失效形式有打滑，磨损，散层和疲劳断裂.。

3、带传动时，带的横截面上产生那些应力？紧边和松边拉力产生的拉应力，离心力产生的拉应力和弯曲应力。

4、带传动的设计准则是什么？防止打滑和保证足够的使用寿命。

5、弹性滑动原因以及负面影响？弹性滑动产生的两个原因：①带是弹性体；②带传动时，紧边和松边存在压力差。

弹性滑动的负面影响：造成传动比不准确、传动效率较低、使带温升高、加速带的磨损等。

蜗杆传动1、与齿轮传动相比较，蜗杆有哪些优点？能得到很大的传动比、结构紧凑、传动平稳和噪声较小。

2、与齿轮传动相比较，蜗杆传动有哪些缺点？传动效率较低，为了减摩耐磨，蜗轮齿圈常需用青铜制造，成本较高。

3、蜗杆传动的失效形式？主要失效形式有胶合、点蚀和磨损等。

4、蜗杆传动的设计准则？闭式传动：按齿面接触疲劳强度设计，校核齿根弯曲疲劳强度，计算热平衡，蜗杆刚度。

开式传动：按齿根弯曲疲劳强度设计。

5、蜗杆传动常用材料选择？要求：1）足够的强度2）良好的减摩、耐磨性3）良好的抗胶合性蜗杆：40、45、40Cr。

蜗轮：铸造锡青铜，铸造铝铁青铜。

6、为什么蜗杆传动要进行热平衡计算？由于蜗杆传动效率低，发热量大，若不及时散热会引起箱体内油温升高，润滑失效，导致轮齿磨损加剧，甚至出现胶合，因此对连续工作的闭式蜗杆传动，要进行热平衡计算。

7、蜗杆传动时，若油温过高，常用散热措施有哪些？1）增加散热面积：合理设计箱体结构，铸出或焊上散热片。

2）提高表面传热系数：在蜗杆轴上装置风扇，或在箱体油池内装设蛇形冷却水管，或用循环油冷却。

链传动1、链传动有什么优点？1）与带传动相比，链传动没有弹性，滑动和打滑能保持准确的平均传动比，需要的张紧力小作用在轴上的压力也小，可减少轴承的摩擦损失，结构紧凑；能在温度较高有油温等恶劣环境条件下工作。

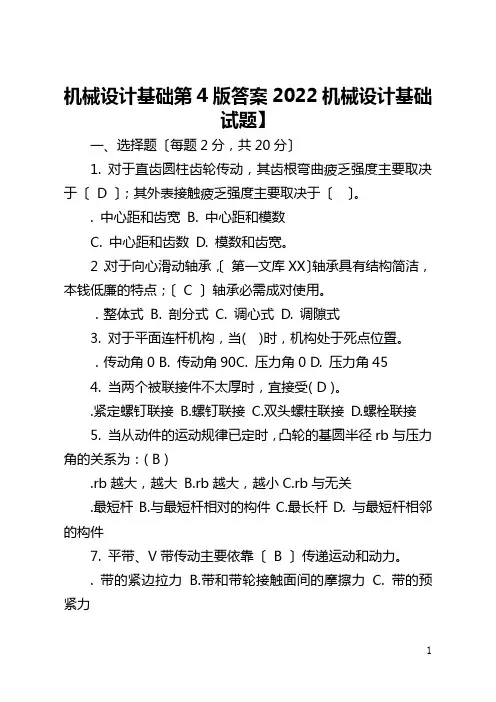

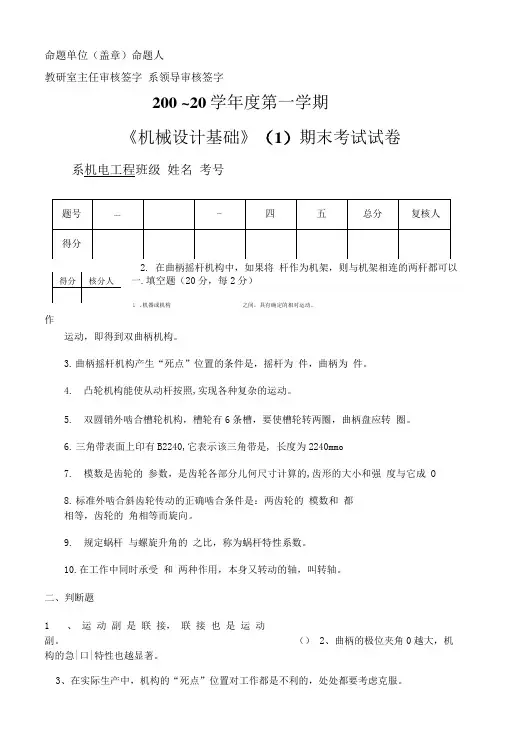

机械设计基础第4版答案2022机械设计基础试题】一、选择题〔每题2分，共20分〕1. 对于直齿圆柱齿轮传动，其齿根弯曲疲乏强度主要取决于〔D 〕；其外表接触疲乏强度主要取决于〔〕。

. 中心距和齿宽B. 中心距和模数C. 中心距和齿数D. 模数和齿宽。

2．对于向心滑动轴承，〔第一文库XX〕轴承具有结构简洁，本钱低廉的特点；〔C 〕轴承必需成对使用。

．整体式B. 剖分式C. 调心式D. 调隙式3. 对于平面连杆机构，当( )时，机构处于死点位置。

．传动角0 B. 传动角90C. 压力角0 D. 压力角454. 当两个被联接件不太厚时，宜接受( D )。

.紧定螺钉联接B.螺钉联接C.双头螺柱联接D.螺栓联接5. 当从动件的运动规律已定时，凸轮的基圆半径rb与压力角的关系为：( B ).rb越大，越大B.rb越大，越小C.rb与无关.最短杆B.与最短杆相对的构件C.最长杆D. 与最短杆相邻的构件7. 平带、V带传动主要依靠〔B 〕传递运动和动力。

. 带的紧边拉力B.带和带轮接触面间的摩擦力C. 带的预紧力8. 链传动中，链节数最好取为〔B 〕奇数B偶数C. 质数D. 链轮齿数的整数倍9. 在蜗杆传动中，通常〔〕为主动件。

蜗杆B 蜗轮C. 蜗杆蜗轮都可以10. 轴环的用途是〔D 〕作为轴加工时的定位面B. 提高轴的强度C. 提高轴的刚度D. 是轴上零件获得轴向定位二、推断题〔每题1分，共10分〕〔正确的划“√〞，错误的划“×〞〕1．十字滑块联轴器中的全部元件都是刚性元件，因此属于刚性联轴器。

〔×〕2. 相啮合的蜗杆和蜗轮的螺旋角必需大小相等，旋向相反。

3. 由于链传动不需要张紧力，故作用在轴上的载荷较小。

定要按凸轮现有轮廓曲线制定。

〔×〕〔√〕〔×〕4. 从动件的运动规律是受凸轮轮廓曲线操纵的，所以，凸轮的实际工作要求，一5. 正是由于过载时产生弹性滑动，故带传动对传动系统具有爱惜作用。

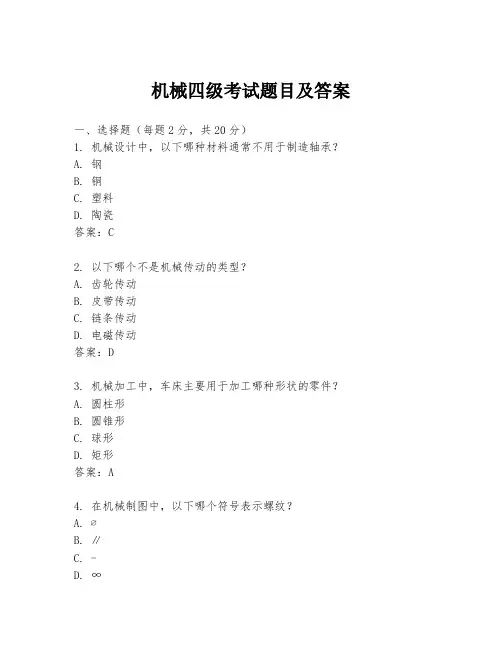

机械四级考试题目及答案一、选择题（每题2分，共20分）1. 机械设计中，以下哪种材料通常不用于制造轴承？A. 钢B. 铜C. 塑料D. 陶瓷答案：C2. 以下哪个不是机械传动的类型？A. 齿轮传动B. 皮带传动C. 链条传动D. 电磁传动答案：D3. 机械加工中，车床主要用于加工哪种形状的零件？A. 圆柱形B. 圆锥形C. 球形D. 矩形答案：A4. 在机械制图中，以下哪个符号表示螺纹？A. ∅B. ∥C. -D. ∞5. 机械系统中，以下哪个部件通常用于减少振动？A. 弹簧B. 齿轮C. 轴承D. 联轴器答案：A6. 以下哪个不是机械加工中的切削工具材料？A. 高速钢B. 硬质合金C. 陶瓷D. 塑料答案：D7. 在机械设计中，以下哪个参数对零件的疲劳强度影响最大？A. 材料B. 表面粗糙度C. 加载方式D. 尺寸答案：C8. 以下哪个不是机械系统中的传动元件？A. 齿轮B. 皮带C. 泵D. 链条答案：C9. 机械制图中，以下哪个视图表示零件的顶面？B. 俯视图C. 左视图D. 正视图答案：B10. 以下哪个不是机械设计中的公差类型？A. 线性公差B. 角度公差C. 形状公差D. 颜色公差答案：D二、填空题（每题2分，共20分）1. 机械系统中的________是用来将旋转运动转换为直线运动的。

答案：丝杠2. 在机械设计中，________是指零件在制造过程中允许的最大尺寸偏差。

答案：公差3. 机械加工中的________是指刀具相对于工件的运动轨迹。

答案：切削路径4. 机械制图中，________是用来表示零件的内部结构的视图。

答案：剖视图5. 在机械系统中，________是指零件在周期性载荷作用下发生断裂的现象。

答案：疲劳6. 机械设计中，________是指零件在受到外力作用时抵抗变形的能力。

答案：刚度7. 机械加工中的________是指刀具与工件接触的区域。

答案：切削区8. 在机械系统中，________是指通过改变零件的形状或尺寸来提高其性能的方法。

南昌航空大学20 —20 学年第 学期考试卷课程名称：机械设计 闭卷 A/B 卷 分钟1、工程上常用的螺纹联接的防松方法有___________、____________和_______________。

2、滚动轴承的基本额定寿命L h10是指_______________。

3、阿基米德蜗杆传动的正确啮合条件是______________、______________和_______________。

4、带传动中，带每转一周受____________应力、_________应力和________应力作用，最大应力发生在 ________________。

5、在闭式软齿面齿轮传动中（无冲击载荷），按________设计，按________校核A.齿根弯曲疲劳强度B.齿根弯曲静强度C.齿面接触疲劳强度D.齿面接触静强度二、说明下列滚动轴承代号的意义 (本大题共4小题，每小题4分，总计16分) 1、62092、7311AC/P4/DF3、30420/P2/DB4、N220/P5三、计算题（共30分）1、.图示托架受铅垂力F （N ），托架与托体之间的摩擦系数为µs,,可靠系数K f =1,螺栓与被联接件的相对刚度为0.2，螺栓材料的许用应力为[σ]，按步骤列出螺栓根径d 1的计算式。

（14分）2、一轴上有一对30204圆锥滚子轴承，轴承受载荷N F R 5400=，N F A 2700=n=1250r/min ，运转时有轻微冲击1.1=p f ，试计算这对轴承当量动载荷p 和寿命L 10h 。

轴承参数：d=20mm ；N C r 305000=； N C r 28200=；35.0=e ；Fa/Fr ≤e ，x=1，y=0；Fa/Fr>e ，x=0.4，y=1.7，[注：)2/(Y F F r s =] (本题16分)12F四、分析题（18分）图示蜗杆-斜齿轮传动，已知蜗杆为左旋，转向如图示，蜗杆m=8mm，d1=64mm(q=8)，z1=2，z2=42，蜗杆输入转矩T1=38000N.mm，蜗杆传动效率 ＝0.75。

机械设计试卷(第9套)收集于网络，如有侵权请联系管理员删除南昌航空大学20××—20××学年第×学期考试卷课程名称： 机械设计 闭卷 A/B 卷 分钟一、判断题（本大题共分10小题，请在表述正确的小题标号后的横线上画 “√”，在表述不正确的小题标号后的横线上画“×”，每小题1分，本大题满分10分）1. 某转轴采用40钢（σS MPa =335),经校核其扭转刚度不够，可改选高强度合金结构钢40Cr ()σS MPa =785，以提高刚度。

【 】2. V 带剖面中两个工作面的夹角为40º，所以带轮槽相应的夹角也是40º。

【 】3. 流体动压润滑轴承相对隙ψ的大小影响轴承的承载能力。

【 】4. 滚动轴承一般由内座圈、外座圈、滚动体和保持架四部分组成，有些滚动轴承可以缺少其中某一部分或某几部分，但滚动体是不缺少的。

【 】5. 齿轮联轴器、蛇形弹簧联轴器、弹性柱销联轴器，都属于挠性联轴器。

【 】6. 联轴器主要用于把两轴联接在一起，机器运转时不能将两轴分离，只有在机器停车并将联接拆开后，两轴才能分离。

【 】7. 只要螺纹副具有自锁性（螺纹升角小于当量摩擦角），则任何情况下都无需考虑防松。

【】8. 带传动中，V带（三角带）中的应力是对称循环变应力。

【】9. 滚动轴承的可靠度提高时，它的基本额定静载荷不变。

【】10. 渐开线齿轮可通过轮齿的齿顶修缘来降低动载荷系数。

【】二、选择题（本题分15小题，满分15分，在每个小题后面给出的四个备选项中只有1项是符合题意的，请把所选项的字母统一填在题后列出的各小题编号后的横线上，每小题1分）11. 下列零件中，是没有国家标准规定的。

【】A. 滚动轴承B. 键的截面尺寸和长度C. 齿轮模数D. 轴的支承跨度12. 在有张紧轮装置的带传动中，当张紧轮装在带内侧时应安装在。

【】A. 两带轮的中间B. 靠近小带轮C. 靠近大带轮D. 在任何处都没关系13. 设计高转速的轴时，应特别考虑其。

南昌航空大学考试样卷标准答案课程：机械设计基础一、填空题1、a包角，f摩擦系数2、打滑、断裂3、普通级，。

404、过蜗杆轴线与蜗轮中心线垂直的平面5、轴向力6、.压溃、剪断二、选择题1【C】、2【D】、3【A】、4 [CL 5 [B]三、简答题1 ＞蜗杆传动效率低，发热量大，（3分）若温升过高，会产生急剧磨损或胶合2. （2分）2、带在紧边和松边时弹性伸长量不同，因此必然在包角范围内产生收缩或伸长，与带轮表而产生相对滑动，打滑是一种全面的相对滑动. 3分弹性滑动是带传动固有特性.打滑是一种失效形式.四、分析计算与作图题1 解：（1） F=3n-2Pi,-PH=3x5-2x7-0二1（2） AB=10mm； BC=40mm； CD=30mm； AD=50mmAB+ADvBC+CD满足杆长之和AB为曲柄2解1, 2, 3机架构成定轴轮系4, 6, 5, H构成行星轮系12 12叭"=(_])& Z473 49co2 =气口3列式求解得:么=-39406 (°h3、（1）1为左旋,2右旋⑵逆时针，右旋（2分）4、口| _ 51Z】3)切2 _ & _ 76口 3 z2 5132AR\五、.①轴肩过高 ④没有定位 分） 5、解:I i 2 2R 】= — F 「= — x 6000 = 2（X ）0（N \R 2 =-F r =-x 6000 = 4000（N ）l 分 5 = % = 200% X16 = 625（N> & = % =阳。

% xl6 = l 250（N ）2 分 S\ + F a = 625 + 1030 = 1655（N ）> S” 左移.6 = S| + F a =1655（N ）M t =5, = 625（NX1 分）= 0.312 < e,.•.《=R = 2000（N X2分）m 生== 0.414 > e,只=XR, + K4, = 0.4x4000 + 1.6x1655 = 4248（N ）2^} R, 4000 ' 'J （2分） ②定位不准确 （2分） ③轴承无法拆卸 （2分） （2分） ⑤密封槽不对 （2分） ⑥静止件与运动件相碰（2。

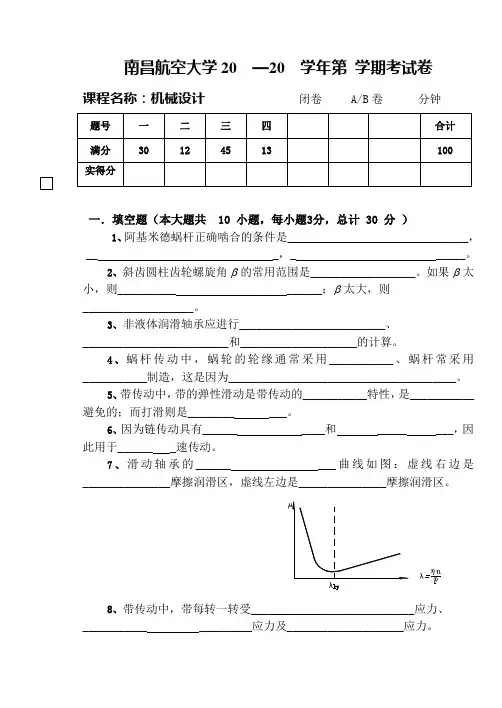

南昌航空大学20 —20 学年第学期考试卷课程名称：机械设计闭卷 A/B卷分钟一．填空题（本大题共 10 小题，每小题3分，总计 30 分）1、阿基米德蜗杆正确啮合的条件是_ _____，__ _，_ _____。

2、斜齿圆柱齿轮螺旋角β的常用范围是__________________。

如果β太小，则__________ ______；β太大，则___________________。

3、非液体润滑轴承应进行_________________________、_________________________和____________________的计算。

4、蜗杆传动中，蜗轮的轮缘通常采用___________、蜗杆常采用___________制造，这是因为_______________________________________。

5、带传动中，带的弹性滑动是带传动的___________特性，是___________避免的；而打滑则是________ ___。

6、因为链传动具有______ ____和_____ ___，因此用于7、滑8、9、有一个角接触球轴承，宽度系列为窄系列、直径系列为中系列，内径为55mm ，接触角250，公差等级P4级，面对面排列,其代号为________ 。

10、某圆锥滚子轴承，宽度系列为窄系列、直径系列为重系列，内径100 mm，公差等级P2级，背对背排列，其代号为__________ __。

二．分析题（本大题共 3 小题，每小题4分，总计 12 分）1、（15分）某减速器轴上装有一对30312轴承，已查出C=101000N，判断系数e=0.30，x=0.4，y=2，轴的转速n=10000rpm，受力如图，已求出两轴承的径向支反力Fr1=6000N，Fr2=8000N，齿轮的轴向力FA=1000N，载荷系数fd=1，试求轴承寿命为多少小时？（15分）2、（15分）如图所示为一铸铁支架固定在水泥地基上，受载荷R V =5000N ，方向如图。
