中央空调节能自控系统技术参数一、空调机组1、水冷冷水机组基本参数二、末端设备技术要求三、楼宇自控系统5.1 系统概述本系统主要监测和控制医院内各机电设备的运行状况、安全状况、能源使用状况等，实现综合自动监测、通讯、控制与管理，并使之达到最佳运行状态、起到节能作用。
系统管理工作站具备与其它系统通信联网和联动控制的硬件接口和软件接口，并提供简洁的图形化界面，并可以及时获取各种设备的运行状态、运行参数、故障及报警信息。
分布在现场各处的直接数字控制器采用对等型通讯方式，可独立运行，即使局部网络连接发生中断，也可以根据事先编制的程序自动进行操作，同时，仍与网络连接的控制器依然可以正常的交换数据。
5.2 系统设置1、系统架构系统采用集散控制方式的两层网络结构----管理层、控制层，1)管理层即管理工作站，管理工作站设置在一层消防控制室，实现对整个建筑内相关设备的集中控制和管理。
2)控制层主要为前端DDC控制器，主要设置在冷冻机房、送排风机房、新风机房等位置。
3)管理工作站通过网络控制器与各DDC控制器之间进行通讯。
管理工作站与网络控制器之间采用TCP/IP通讯方式（基于智能化控制网），网络控制器与DDC控制器之间则采用RS485总线实现点对点通讯，可在线增减设备，便于系统扩展。
2、监控内容本系统监控内容包括：冷热源系统、空调新风系统（净化空调系统及洁净排风系统的控制，由专业净化公司进行专项深化设计施工，不包含在本次设计范围内。
）、送排风机（其中，双速排烟风机只控低速；消防专用的正压送风机、排烟风机不纳入自控范围）、给排水系统等建筑机电设备。
1）冷热源系统系统检测冷冻水供、回水温度、流量等参数，计算空调系统的实际冷负荷，对冷源系统各机组、水泵进行顺序启停，并与单台机组制冷量进行比较，确定机组运行台数；同时监测各机组、水泵手自动状态、故障状态，并通过水流开关监测其运行状态；检测冷却水供回水温度，根据冷却水供回水温度对冷却塔风机运行台数风机频率控制，并监测其频率反馈状态。
中央空调冷水机组运行参数和工况分析1、蒸发压力与蒸发温度离心式冷水机组具有满液卧式壳管式蒸发器，制冷剂液体在壳内管间蒸发、沸腾，吸收管内冷水从空调房间带来的热量。
蒸发器内具有的制冷剂压力和温度，是制冷的饱和压力和饱和温度，可以通过设置在蒸发器上的压力表和温度计测出。
蒸发压力和蒸发温度两个参数中，测得其中一个，可以通过制冷工质的热力性质表查到另外一个。
不同的制冷剂在冷水机组中，要得到同样的蒸发温度，而各自对应的蒸发压力是完全不同的。
在冷水机组运行中，蒸发温度、蒸发压力与冷水带入蒸发器的热量有密切关系。
热负荷大时，蒸发器冷水的回水温度升高，引起蒸发器温度升高，对应的蒸发压力也升高。
相反，当热负荷减少时，冷水回水温度降低，其蒸发温度和蒸发压力均降低。
实际运行中空调房间的热负荷减少时，冷水回水温度降低，其蒸发温度和蒸发压力均摊降低。
实际运行中空调房间的热负荷在24h中是不断变化的，为了使机组的工作性能适应这种变化，一般采用自动控制对机组实行能量调节，来维持蒸发器内的压力和温度，相对稳定在一个很小的波动范围。
蒸发器内压力和温度波动范围的大小，完全取决于热负荷变化的频率和机组本身的自控调节性能。
一般情况下冷水机组的制冷量，必须大于机组必须负担的热负荷量，否则，将无法在运行中得到满意的空调效果。
根据我国JB/T3355-1998标准规定，冷水机组的额定的工况为冷冻水出水温度7℃，冷却水回水温度30℃。
其他相应的参数为冷冻水回水温度12℃，冷却水出水为35℃。
又根据国家标准GB/T18403.1-2001，冷水机组的额定的工况为冷冻水进出水温12℃/7℃，冷却水进出水温30℃/35℃。
所以冷水机组在出厂时工况为冷冻水进出水温12℃/7℃，冷却水进出水温30℃/35℃。
所以冷水机组在出厂时若订货方没有特殊要求，冷水机组的自动控制及保护元件的整定值，将使冷水机组保持在额定工况下的运行状态，提高冷水的出水温度，对机组的经济性十分有利。
汇乐迪音乐城中央空调控制说明一、控制器简介本集中控制器适用于模块化的冷水机组室外机控制单元的控制。
其最多控制数量为128台压缩机控制单元，并可以自动搜索室外机控制单元的数量。
可实现对任意室外机控制单元的参数查询。
也可实现对全体室外机控制单元的状态设定、参数的修改。
与各室外机控制单元的通讯采用RS485通讯方式，本控制器为主控制器；室外机控制单元的地址由拨动开关设置。
集中控制器采用大屏点阵液晶显示器及导电橡胶按键开关。
二、主要参数：1、供电电压：+12V；2、运行条件温度：-7℃～60℃；湿度：10～75％（不允许结露）；振动：0.5Mmax（10～55Hz）3、运输/储存条件温度：－25～65℃；湿度：5～95％（不允许结露）；振动：0.5Mmax（10～55Hz）三、控制器显示内容及输出1、温度显示（可显示内容：设定温度、室外温度、室外盘管温度、压缩机排气温度、出水温度、压缩机电流值及故障显示）2、时钟显示（可显示内容：实时时钟、定时时间）3、机组号显示4、运行模式（制冷、制热）5、运行状态（可显示内容：单机、集中、童锁）6、定时标志(可显示内容：时钟、定时开、定时关、程序控制、24小时制)7、RS485-TXD、RS485通讯控制四、控制器按键及输入1、“运行/停止”键——控制器开关机2、“上升、下降”键——用于调整设定温度，实时时钟和定时时间及故障查询3、“模式切换”键——选择机组运行模式4、“时间设置”键——设置、查看定时时间和时钟5、“定时”键——设置定时功能6、“机组”键——用于机组选择，可选择任何编号的主机7、“单机”键——设置室外机机组单个机组的运行状态选择8、“设定”键——单机控制时设置室外机机组的运行状态9、RS485-RXD五、地址设置1、连接在RS-485总线上的每一个控制器（包括控制器、室外主控制器）均需为其赋予一个唯一的地址，该地址的编址范围为从地址“0”至地址“1”，编址规则如下：①地址“0”：用于控制器；②地址“1”至地址“127”：用于室外控制器（控制单元）编址（显示为：1、2、3……127。

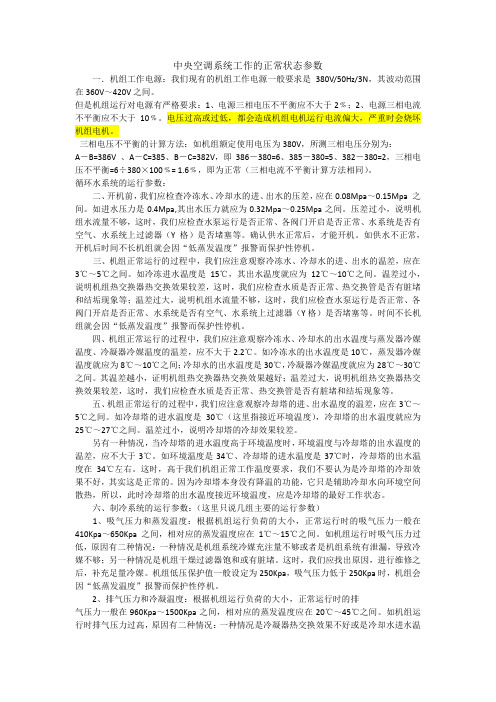

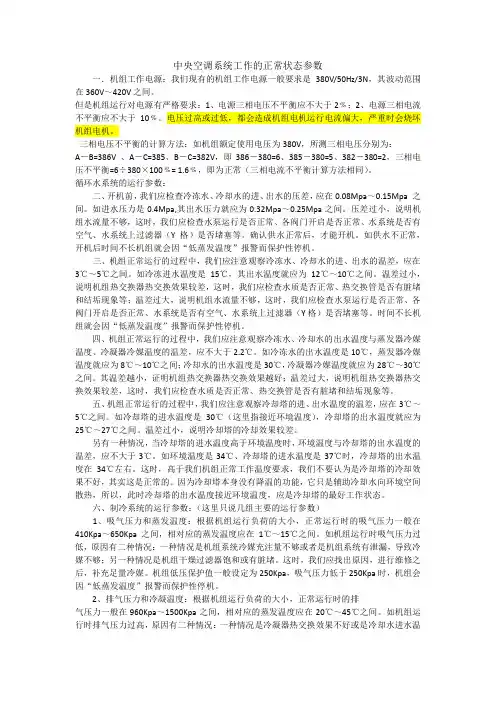

中央空调系统工作的正常状态参数一．机组工作电源：我们现有的机组工作电源一般要求是380V/50Hz/3N，其波动范围在360V～420V之间。
但是机组运行对电源有严格要求：1、电源三相电压不平衡应不大于2﹪；2、电源三相电流不平衡应不大于10﹪。
电压过高或过低，都会造成机组电机运行电流偏大，严重时会烧坏机组电机。
三相电压不平衡的计算方法：如机组额定使用电压为380V，所测三相电压分别为：A－B=386V 、A－C=385、B－C=382V，即386－380=6、385－380=5、382－380=2，三相电压不平衡=6÷380×100﹪= 1.6﹪，即为正常（三相电流不平衡计算方法相同）。
循环水系统的运行参数：二、开机前，我们应检查冷冻水、冷却水的进、出水的压差，应在0.08Mpa～0.15Mpa 之间。
如进水压力是0.4Mpa,其出水压力就应为0.32Mpa～0.25Mpa之间。
压差过小，说明机组水流量不够，这时，我们应检查水泵运行是否正常、各阀门开启是否正常、水系统是否有空气、水系统上过滤器（Y格）是否堵塞等。
确认供水正常后，才能开机。
如供水不正常，开机后时间不长机组就会因“低蒸发温度”报警而保护性停机。
三、机组正常运行的过程中，我们应注意观察冷冻水、冷却水的进、出水的温差，应在3℃～5℃之间。
如冷冻进水温度是15℃，其出水温度就应为12℃～10℃之间。
温差过小，说明机组热交换器热交换效果较差，这时，我们应检查水质是否正常、热交换管是否有脏堵和结垢现象等；温差过大，说明机组水流量不够，这时，我们应检查水泵运行是否正常、各阀门开启是否正常、水系统是否有空气、水系统上过滤器（Y格）是否堵塞等。
时间不长机组就会因“低蒸发温度”报警而保护性停机。
四、机组正常运行的过程中，我们应注意观察冷冻水、冷却水的出水温度与蒸发器冷媒温度、冷凝器冷媒温度的温差，应不大于2.2℃。
如冷冻水的出水温度是10℃，蒸发器冷媒温度就应为8℃～10℃之间；冷却水的出水温度是30℃，冷凝器冷媒温度就应为28℃～30℃之间。
性能参数:1、制冷机组，选用螺杆式制冷机组两台，型号为LSLGF500，以下为它的性能参2、冷却水泵选择，选用单级单吸卧式离心泵3台，其中一台备用：33、冷冻水泵选择，选用单级单吸卧式离心泵3台，其中一台备用：33、分水器设计：因为已知水量为200 m3/h，所以根据公式：)D=vG595ρ/(•D---分水器内径mm，G---通过分水器的总流量t/h，v---通过分水器的断面流速，取0.1m/s，ρ---工作温度下的密度kg/m3。
200/(•=，故取分水器内径为900mm,封头高度为250mm, 595=1000D841mm)1.0排污管DN100mm。
分水器上有四根管，分别为：d1=250mm, d2=150mm, d3=150mm, d4=150mm，所以分水器长度L为：L1=250+120=370mm, L2=250+150+120=520mm, L3=150+150+120=420mm, L4=150+150+120=420mm, L5=150+120=270mm,所以L=130+370+520+420+420+270+120=2250mm。
4、集水器设计：集水器和分水器的流量不变，所以选择相同的内900mm,封头高度为250mm,排污管DN100mm。
集水器上有五根管，分别为：d1=250mm, d2=32mm，d3=150mm, d4=150mm, d5=150mm，所以集水器长度L为：L1=250+120=370mm, L2=250+32+120=402mm, L3=32+150+120=302mm, L4=150+150+120=420mm, L5=150+150+120=420mm, L6=150+120=270mm所以L=130+370+402+302+420+420+270+120=2434mm。
格力商用中央空调参数一、GPd 商用中央空调概述GPd 直流变频多联空调机组是格力自主研发的最新一代变频空调机组，是由一台风冷室外机连接数台相同或不同型式、容量的直接蒸发式室内机构成单一制冷系统，向一个或数个区域直接提供处理后空气的空调机组；机组容量范围为10.0kW ～90.0kW，其中20.0kW 以下容量机组主要用于家居场所、小型办公楼和商场等，而20.0kW 以上机组主要用于大型办公楼、生产车间、大型商场等商用场所。
机组采用技术领先的直流变频压缩机和独特的外观设计，并优化了制冷系统，使性能更佳、能效比更高、运行更为可靠，安装调试更为方便。
二、产品性能与规格1、产品外形图GMV-Pd100W/Na-N1、GMV-Pd120W/Na-N1 GMV-Pd250W/NaB-N1、GMV-Pd300W/NaB-N1GMV-Pd140W/Na-N1、GMV-Pd160W/Na-N1GMV-Pd140W/NaBS-N1、GMV-Pd160W/NaBS-N1GMV-Pd180W/NaBS-N1GMV-Pd350W/NaB-N1、GMV-Pd400W/NaB-N1 GMV-Pd600W/NaB-N1GMV-Pd450W/NaB-N1GMV-Pd900W/NaB-N12、产品性能参数注：① . 本机组设计执行标准GB/T 18837-2002。
② . 以上名义制冷量测试工况：室内干球/ 湿球温度（27/19℃）、室外干球/ 湿球温度（35/24℃）。
以上名义制热量测试工况：室内干球/ 湿球温度（20/15℃）、室外干球/ 湿球温度（7/6℃）。
③ . 机组性能参数会因产品的改良有所改变，恕不另行通知。
具体参数请以产品铭牌为准。
④ . 噪音是在半消音室的测量值，实际运转时由于环境的改变会稍微高点。
⑤ . 表中制冷剂充注量为室内外机无垂直落差并且没有考虑连接管路时的数据，实际安装时要根据实际情况追加制冷剂充注量。
中央空调冷水系统设计与配置一．引言随着我国经济的持续高速发展，建筑事业也呈现出一片蓬勃繁荣的景象，中央空调系统在宾馆﹑办公大楼﹑商业中心﹑医院及其他建筑得到广泛的应用。
中央空调系统不但涉及到高额的资金初投入，同时也是建筑的耗能大户。
大多数工程设计中，最关心的是空调冷源方案的经济性以及运行耗能的比较。
但是我们知道，选择理想的冷源方案只是良好的中央空调系统的基础，对于空调冷水系统有效运行管理和节能降耗是远远不够的，中央空调系统运行节能降耗很大程度上取决于空调冷水系统有效的运行，设计对策合理﹑调试完善﹑管理技术措施到位的中央空调冷水系统才是其最有力的保障。
二．机房侧的设计配置2.1 冷水机组﹑冷冻水泵的容量合理配置冷水机组容量偏大的问题是目前中央空调系统存在比较普遍的问题，大容量的闲置无疑是最大的浪费，一方面很大程度上增加了工程建设初投资，另一方面又加剧了系统的运行能耗。
冷水机组的容量偏大又影响决定了冷冻﹑冷却水泵的容量，如果对空调水系统的水力同时又缺乏详细的计算，设计工程师心中无数，那么水泵选型扬程难免偏大，也进一步增加水泵的功耗（N与Q*H 成正比），这无疑是雪上加霜的事情。
造成这种现象是由于对空调冷负荷没有进行仔细的计算，取而代之为“拍脑袋”，这种现象是比较普遍的，一方面是设计工程师缺乏足够的时间去做这些繁琐的计算工作，另一方面是业界缺乏对空调系统效果好与坏的评判准则，我们知道空调系统的＂发挥能力＂取决于很多方面，除了设计的因素其中还包括施工质量的好坏﹑竣工调试水平的高低，这些往往由于缺乏有力的管理和监控，便能形成影响空调系统效能充分发挥决定性的因素。
特别是在设计总冷量配置不太富裕的情况下，如果系统缺乏仔细的调试，很容易造成客观上贫富不均，进而引起产生空调效果不好或总制冷量不足的误解。
基于这种的忧虑，设计工程师便加大保险系数，层层加码，便造成冷水机组容量偏大的后果，投资浪费﹑建筑耗能大便在所难免。
1、蒸发压力与蒸发温度离心式冷水机组具有满液卧式壳管式蒸发器，制冷剂液体在壳内管间蒸发、沸腾，吸收管内冷水从空调房间带来的热量。
蒸发器内具有的制冷剂压力和温度，是制冷的饱和压力和饱和温度。
可以通过设置在蒸发器上的压力表和温度计测出。
上述两个参数中，测得其中一个，可以通过制冷工质的热力性质表查到另外一个。
例如，R22离心式冷水机组，测得其蒸发压力为464.325Pa(0.464kPa)，则从表中可查到对应的蒸发温度为4℃。
同理，1342离心式冷水机组测得其蒸发压力为236.352kPa(0.2363Mpa),其绝对压力则为337.6kPa(0.33765Mpa),因此对应的蒸发温度为4℃。
由此见，不同的制冷剂在冷水机组中，要得到同样的蒸发温度，而各自对应的蒸发压力是完全不同的。
在冷水机组运行中，蒸发温度、蒸发压力与冷水带入蒸发器的热量有密切关系。
热负荷大时，蒸发器冷水的回水温度升高，引起蒸发器温度升高，对应的蒸发压力也升高。
相反，当热负荷减少时，冷水回水温度降低，其蒸发温度和蒸发压力均降低。
实际运行中空调房间的热负荷减少时，冷水回水温度降低，其蒸发温度和蒸发压力均摊降低。
实际运行中空调房间的热负荷在24h中是不断变化的，为了使机组的工作性能适应这种变化，一般采用自动控制对机组实行能量调节，来维持蒸发器内的压力和温度，相对稳定在一个很小的波动范围。
蒸发器内压力和温度波动范围的大小，完全取决于热负荷变化的频率和机组本身的自控调节性能。
一般情况下冷水机组的制冷量，必须大于机组必须负担的热负荷量，否则，将无法在运行中得到满意的空调效果。
根据我国JB/T3355—1998标准规定，冷水机组的额定的工况为冷冻水出水温度7,冷却水回水温度30℃。
其他相应的参数为冷冻水回水温度12℃，冷却水出水为35。
又根据国家标准GB/T1840301—2001,冷水机组的额定的工况为冷冻水进出水温12℃/7℃，冷却水进出水温30℃/35℃。
