中央空调系统的构成及工作原理中央空调系统的组成如图1所示。
它主要由制冷机、冷却水循环系统、冷冻水循环系统、风机盘管系统和冷却塔组成。
各部分的作用及工作原理如下：制冷机通过压缩机将制冷剂压缩成液态后送蒸发器中与冷冻水进行热交换，将冷冻水制冷，冷冻泵将冷冻水送到各风机风口的冷却盘管中，由风机吹送达到降温的目的。
经蒸发后的制冷剂在冷凝器中释放出热量成气态，冷却泵将冷却水送到冷却塔上由水塔风机对其进行喷淋冷却，与大气之间进行热交换，将热量散发到大气中去。
图1 中央空调系统的组成注：T为环境温度，即室外温度，四季不同，夏天可达35℃。
中央空调工作原理户式中央空调--工作原理一户式中央空调的分类☆风管机一台定频室外机，一台定频室内机，通过风管把冷热风送至每个房间，可方便将室外新风引入；对空气进行加湿等集中处理也较容易，是廉价的机器，设计合理每个房间的噪声仅增加1～3分贝，卧室不必吊顶，每个房间在可高于主温控器设定的温度以上，对温度进行控制；可以有一定比例的能量转移，达到节能及加快空调冷热速度的效果。
室内机局部噪声较大，根据现场不同的安装条件，实测在42～52分贝之间，对设计及安装要求很专业。
☆一拖多机组(1)定频多联机把分体空调集中到一个室外机中，最多一拖三里面有三台压缩机，冷媒系统各自独立；把明装壁挂室内机改变成暗藏式；引进新风困难，是分体空调的一种变形，卧室内风机噪音由低到高要增加7～14分贝，最高达50分贝。
每个卧室需增加长1.2m以上，宽0.6m，高0.3 m的吊顶，另需设检修孔；每个内机都需有冷凝水排放的管路。
冷媒系统独立，但电路部分的有共用点；如发生外风机，外机温度探头、压力保护或电器局部短路等故障时，整套机器将无法运行。
(2)定、变频一拖多其中有1～2台变频压缩机或另加1台定频压缩机，电路上有射频干扰，对电脑有影响。
检修孔新风引入吊顶与冷凝水与多联机相同；对氟管的分支器要求设计合理；对上，下层共用1台机器，管路要求更高；较易在全开启时出现末端内机效果太差的情况。

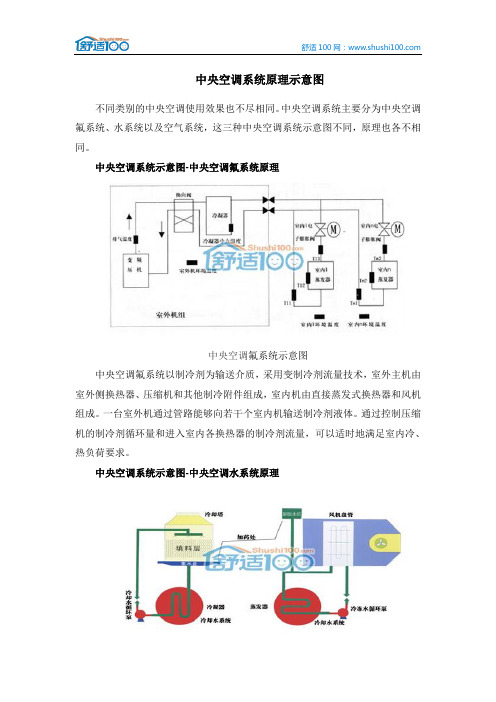

中央空调系统原理示意图
不同类别的中央空调使用效果也不尽相同。
中央空调系统主要分为中央空调氟系统、水系统以及空气系统，这三种中央空调系统示意图不同，原理也各不相同。
中央空调系统示意图-中央空调氟系统原理
中央空调氟系统示意图
中央空调氟系统以制冷剂为输送介质，采用变制冷剂流量技术，室外主机由室外侧换热器、压缩机和其他制冷附件组成，室内机由直接蒸发式换热器和风机组成。
一台室外机通过管路能够向若干个室内机输送制冷剂液体。
通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，可以适时地满足室内冷、热负荷要求。
中央空调系统示意图-中央空调水系统原理
中央空调水系统示意图
中央空调水系统实际上就是小型的风冷冷水机组加风机盘管系统。
水系统机组的输送介质通常为水或者乙二醇溶液，它通过室外主机产生出空调冷/热水，由管路系统输送至室内机，它是一种集中产生冷/热量，分散处理个房间负荷的空调系统形式，水系统机组的末端装置通常为风机盘管。
该系统在大型中央空调系统里面使用最广。
中央空调系统示意图-中央空调空气系统原理
中央空调空气系统示意图
中央空调空气系统是以空气为输送介质。
其原理与大型全空气中央空调系统的原理基本相同。
供冷时，室外的制冷机组吸收来自室内机组的制冷剂蒸气经压缩、冷凝后向各室内机组输送液体制冷剂。
供热时，室外的制冷机组吸收来自冷凝器的制冷剂蒸气经压缩后向各室内机组输送汽体制冷剂，室内机组通过布置在天花板上的回风口将空气吸入，进行热交换后送入安装在室内各房间天花板中的风管(道)内，并通过出风口上的散流器向室内各房间输送空气。
本文由舒适100网编辑部整理发布。
