技术交底书表格编号
1310 项目名称新建和顺至邢台铁路省道S322道路改移工程
交底编号路（技）03
工程名称路基浆砌片石
设计文件图号施工设计图
施工部位浆砌片石
交底日期2018.3.27
技术交底内容：浆砌片石工程
一、技术交底范围
本交底适用于新建和顺至邢台铁路省道S322道路改移工程
一、技术交底范围
本交底适用于新建和顺至邢台铁路先期段工程HXZQ-X标段内浆砌片石工程。
二、工程概况
新建和顺至邢台铁路先期段省道S322道路改移工程内浆砌片石工程内容主要有：护肩、骨架护坡、路堤边坡防护脚墙、边坡平台、路堤侧沟、侧沟平台、天沟。
砌体工程采用M7.5浆砌片石进行。
浆砌片石护坡：脚墙底宽8.75cm,顶宽0.6cm；坡率1:1.5，M10浆砌片石护砌厚度0.3m，下面有0.1m砂砾垫层；
骨架护坡：主骨架厚0.3m，拱骨架厚0.3m；拱形护坡，每5个拱设置2cm宽沉降缝，缝内用沥青麻絮沿墙内外填塞20cm深。
C25预制块体积为6x18x30立方厘米。
窗式护面墙:平台厚0.3m,宽2m，最高坡顶处护砌平台宽1m厚0.25m。
斜坡厚度0.4m,拱顶镶边厚0.47m(坡率为1:1.25)；拱顶镶边厚0.6m(坡率为1:1. 5),弧形镶边处预制块长0.35m；脚墙底宽0.9m，顶宽0.6m。
边坡平台：厚0.3m，宽≥2.0m；
路堑侧沟平台：厚0.3m，宽2.0m；；
平台截水沟及路堤侧沟（梯形沟）：厚0.3m。
堑顶坡面较陡截水沟可设底宽0.5m,深0.6m的矩形沟。
新建和顺至邢台铁路先期段工程施工技术交底签到表。

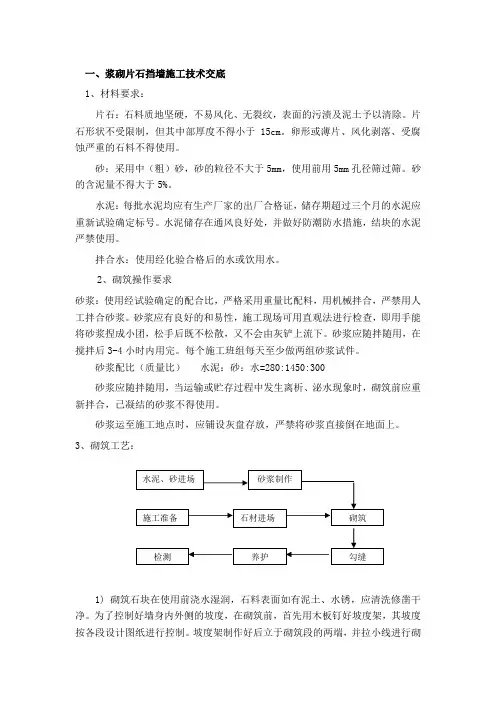

一、浆砌片石挡墙施工技术交底1、材料要求：片石：石料质地坚硬，不易风化、无裂纹，表面的污渍及泥土予以清除。
片石形状不受限制，但其中部厚度不得小于15cm 。
卵形或薄片、风化剥落、受腐蚀严重的石料不得使用。
砂：采用中（粗）砂，砂的粒径不大于5mm ，使用前用5mm 孔径筛过筛。
砂的含泥量不得大于5%。
水泥：每批水泥均应有生产厂家的出厂合格证，储存期超过三个月的水泥应重新试验确定标号。
水泥储存在通风良好处，并做好防潮防水措施，结块的水泥严禁使用。
拌合水：使用经化验合格后的水或饮用水。
2、砌筑操作要求砂浆：使用经试验确定的配合比，严格采用重量比配料，用机械拌合，严禁用人工拌合砂浆。
砂浆应有良好的和易性，施工现场可用直观法进行检查，即用手能将砂浆捏成小团，松手后既不松散，又不会由灰铲上流下。
砂浆应随拌随用，在搅拌后3-4小时内用完。
每个施工班组每天至少做两组砂浆试件。
砂浆配比（质量比） 水泥：砂：水=280:1450:300砂浆应随拌随用，当运输或贮存过程中发生离析、泌水现象时，砌筑前应重新拌合，已凝结的砂浆不得使用。
砂浆运至施工地点时，应铺设灰盘存放，严禁将砂浆直接倒在地面上。
3、砌筑工艺：1) 砌筑石块在使用前浇水湿润，石料表面如有泥土、水锈，应清洗修凿干净。
为了控制好墙身内外侧的坡度，在砌筑前，首先用木板钉好坡度架，其坡度按各段设计图纸进行控制。
坡度架制作好后立于砌筑段的两端，并拉小线进行砌施工准备 砌筑 石材进场 养护 勾缝 检测 水泥、砂进场 砂浆制作筑。
2)砌体采用剂浆法分层卧砌、分段进行砌筑，2～3层砌块组成一个工作层，每一个工作层的水平缝应大致水平，各工作层竖缝应相互错开，不得贯通。
分段长度为10m，分段位置在沉降缝处，相邻工作段的砌筑高差不宜超过1.2m。
严禁抛石灌浆砌筑。
浆砌片石砌缝宽度为2-3cm。
较大的石块应放置在下层且大面朝下，严禁将石块立放砌筑，石块尖锐突出部分应敲掉。
竖缝较宽时，应在砂浆中塞以小石块，不得在片石下面用高于砂浆砌缝的小石片支垫。
浆砌片石技术交底一、石料的质量标准：1、石料必须质地坚硬、石质均匀一致、无风化、无裂纹，抗压级限强度满足规范要求：主体工程不小于30Mpa，附属工程不小于20Mpa，石料表面如有泥污、水锈、苔藓及山皮，应清除洗刷干净后方准使用。
2、风化石、裂纹石、有软弱夹层的石块应剔除，不得使用。
3、片石的形状不受限制，但其中部厚度不应小于15厘米，卵形和薄片者不得采用。
镶面用砼预制块。
且边缘厚度不小于15厚米，砌筑前应适当修凿，将影响灰缝的尖、凸棱角敲掉。
4、石块在砌筑前应浇水湿润。
二、砌筑方法和控制标准：1、砌筑用的水泥砂浆标号为7.5号水泥砂浆，理论配合比见配合比报告（见附页）。
根据试验确定的砂浆配合比及现场骨料的含水量确定施工配合比，现场实地配制砂浆要有专用计量器具，盘盘计量，必须用重量比，不得用体积比，且应随拌随用，保持适宜的稠度，一般宜在3～4h内使用完毕；气温超过30℃时,宜在2～3h内使用完毕。
在运输过程或在贮存器中发生离析、泌水的砂浆，砌筑前应重新拌和；已凝结的砂浆，不得使用。
拌制砂浆必须用机械拌合，砂浆在运输和使用的过程中必须采取一定的隔离措施，保证砂浆不与土体接触，从基坑顶运送砂浆至坑底时，用滑槽或采用彩条布隔离土壁，不得直接倾倒入基坑。
2、砌筑用的砂浆必须有适当的流动性和良好的和易性，以保证砌体灰缝充分填满和压实。
砌筑用的砂必须过筛，不得含有杂质、土块，泥污含量不能超过5%。
3、按规定制作砂浆试块，每工班制取2组。
4、浆砌片石的砌筑必须在坡面或基面夯实、整平后，方可开始铺砌。
5、用挤浆法分层分段砌筑片石。
要分段砌筑，每段砌筑高度差不得大于120厘米，分段位置宜尽量设在沉降缝或伸缩缝处，段与段间的砌缝应大致砌成水平。
段内各砌块间的灰缝应互相错开，灰缝应饱满，插捣密实。
6、各砌层的砌块应安放稳固，组砌时每一石块须先在底面铺抹足够数量砂浆，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。
技术交底记录
编号：
技术交底
10mm为宜；砌混凝土预制块或细料石时，凹缝的压槽宽与砌缝一致，取10～15mm为宜。
勾缝尺寸示意图
4、勾缝工具可用φ10～12mm的圆钢加工制成。
勾缝宽窄均匀平顺，砂浆凹槽内表面光洁、无毛糙、起砂现象。
如勾缝出现干裂，则必须在浆初凝前进行补压，并加强洒水养护工作。
灰缝预留：
砌筑中，应随时预留灰缝20～50mm深，不得用砂浆塞满外砌缝，避免勾凹缝时重新凿除，造成浪费。
（1）砌筑片石时，砌缝宽度一般为25～30mm，预留砌缝深度一般为30～50mm。
（2）采用混凝土预制块时，缝宽一般为15～20mm，预留缝深一般为20～25mm。
浆砌片石技术交底
（1）开挖基础：应符合设计要求，基础埋置深度一般不少于1.0米，基底应做成不小于0.2:1的反向坡，确保基础的稳定；脚墙基础基坑应随挖随砌随夯填，不允许进水及长时间暴露。
（2）砌筑工艺：选用石块厚度不得小于15cm，①砌体基础稳固，尺寸符合设计要求,误差不大±4厘米，②砌体表面平整，凸凹不超过±5厘米；③砌体应分层砌筑，每层高度约0.7～1.2米，每砌一层应找平一次，做到大平小不平，但不可用砂浆或小石块找平；④两层之间石块错缝不小于8厘米，角石错缝不小于15厘米；⑤灰缝宽度2～4厘米，砂浆必须饱满、密实；⑥砌面石时应长短不一，丁顺相间，至少两顺一丁，尺寸相差不少于10厘米。
（3）砂浆配合比：严格按设计砂浆标号拌和，水灰比为0.6～0.7，通常手捏成团、手松不散。
（4）养生良好：7-14天内保持表面湿润，建议采用覆盖养生。
（5）圬工按设计设置伸缩缝。
浆砌片石安全技术交底范本一、目的和背景本次交底的目的是提供给相关从业人员，使其了解并掌握浆砌片石施工的安全技术要求，以保障施工过程的安全，预防事故的发生。
浆砌片石施工是一项涉及到高处作业、起重作业等危险性较高的工作，需要操作人员严格按照安全要求进行操作，以确保施工过程中的人员安全。
二、施工环境和风险评估1.施工环境：浆砌片石的施工环境通常是在高处，存在坠落、滑倒等风险。
施工现场常常有建筑垃圾、材料和机具等堆放，容易造成触碰、扎伤等伤害。
2.风险评估：根据施工环境的描述，存在以下风险：(1)坠落风险：由于浆砌片石施工通常在高处进行，工人易因不稳定的工作平台、失去平衡等原因导致坠落。
(2)机械伤害风险：施工现场存在大量材料和机具，操作人员如不小心触碰、扎伤。
(3)滑倒风险：施工现场常有建筑垃圾和水泥渣等，易造成操作人员滑倒。
三、安全技术要求1.个体防护：(1)穿戴安全帽，以防止物体坠落砸伤头部。
(2)佩戴防滑鞋，提高在高处作业时的稳定性。
(3)穿戴防护手套，以防止触碰到锋利的材料或机具。
(4)佩戴护目镜和口罩，防止灰尘和异物进入眼睛和呼吸道。
2.作业平台的搭设：(1)搭设稳定、牢固的作业平台，确保施工人员能够安全稳定地进行工作。
(2)禁止在不稳定的作业平台上工作，如脚手架、梯子等存在不稳定的情况，应及时修复或更换。
3.高处作业的安全要求：(1)禁止进行未经培训的高处作业。
(2)施工人员在高处作业时，应紧扣安全绳，保持身体平衡。
(3)高处作业时不得随意移动或踩踏脚手架或其他临时设施。
4.起重作业的安全要求：(1)提前进行起重设备的维护和检修，确保其正常运行。
(2)起重作业时应保证操作人员清晰地看到起重物体的运动轨迹和周围环境。
(3)起重作业时，应根据起重物体的重量和形状，选择合适的起重设备和起重工艺。
四、应急预案1.突发事故的应急处理：(1)一旦发生坠落、滑倒等事故，应立即停止工作，确保施工人员的安全。
浆砌石块砌筑技术交底一、浆砌片石砌筑要求1、片石应分层砌筑，宜以2-3层砌块组成一工作层，每一工作导的水平缝应大致找平。
各工作层竖缝应相互错开，不得贯通。
2、片石镶面应对片石进行修整大致方正，镶面片石之间砌缝应不大于4cm，且砌缝应横平竖直。
3、较大的砌块应使用于下层，安放砌块时应选取形状及尺寸较合适的砌块，尖锐部分应去除。
二、浆砌块石砌筑要求1、块石形状符合有关文件要求，块石表面平整度要求不超过3mm。
2、石块应平砌，每层石料高度应一致。
外圈定位行和镶面石块，应丁顺相间。
砌缝宽度不大于30mm，上下层竖缝错开距离不小于80mm。
3、砌筑前应先计算层数，选好料，砌筑时应严格控制平面位置和高度。
三、注意事项1、砌体勾缝采用凹缝，勾缝砂浆为M10号。
勾缝应嵌入砌缝内约20mm 深。
2、砌石在使用前必须浇水湿润，就保证石料无混土、水锈等杂物。
3、砌筑基础第一层砌块时，如基底为土质，应先将基底表面清洗湿润再坐浆砌筑，如为地质直接坐浆砌筑。
4、砌筑工作中途中断后复砌时，已砌筑的砌层表面应加经清扫和湿润。
5、砂浆拌和严格按配合比进行，施工现场必须有地磅。
水泥、砂子必须过秤。
6、砌体砌筑完毕后立即用草袋洒水养生，保持草湿润，养生时间7-14天。
7、砂子必须过筛，砂浆拌合后尽快使用，存放时间不得超过40分钟，运输砂浆手推车应干净无污物，砂浆堆放应置于铁皮上。
8、每天一次必须打砂浆试块2组。
1组6块。
9、现场施工，材料应堆放整齐，应有标识牌，每天完工必须整理好施工现场。
安全注意事项1、树立安全生产第一的思想观念，进场必须戴安全帽。
2、砌体到一定高度，脚手架应安全牢固，脚手架上不得堆放材料。
3、邻近若有石方爆破，应注意爆破安全。
4、施工机械及用电应专人负责，持证上岗不得随意让人操作。
一、工程概况1. 工程名称：[项目名称]2. 施工单位：[施工单位名称]3. 施工地点：[具体施工地点]4. 施工时间：[施工开始时间]至[施工结束时间]二、施工范围及内容1. 施工范围：[具体施工范围]2. 施工内容：浆砌片石水沟的施工，包括基础处理、砌筑、勾缝、养护等环节。
三、安全技术措施1. 人员安全（1）所有施工人员必须经过专业培训，取得相应操作资格证书后方可上岗。
（2）施工人员应熟悉本工程的安全技术要求，严格执行安全技术操作规程。
（3）施工现场应设置明显的安全警示标志，施工人员应严格遵守。
2. 机械设备安全（1）机械设备必须经过定期检查、保养，确保其安全运行。
（2）操作机械设备的人员必须具备相应的操作技能和经验。
（3）机械设备运行时，施工人员不得靠近危险区域。
3. 施工现场安全管理（1）施工现场应设置安全通道，保持通道畅通。
（2）施工现场应设置临时设施，如休息室、卫生间等，并确保其安全。
（3）施工现场应设置安全防护设施，如围栏、警示标志等。
4. 施工过程安全管理（1）基础处理：在开挖过程中，应注意边坡稳定性，防止塌方事故发生。
开挖过程中，应随时检查边坡，发现异常情况，立即停止施工，并采取相应措施。
（2）浆砌片石：砌筑过程中，应确保砂浆饱满，防止砌体出现裂缝。
施工人员应佩戴安全帽、安全带等个人防护用品。
（3）勾缝抹面：勾缝过程中，应防止砂浆飞溅，避免对施工人员造成伤害。
勾缝工具应保持锋利，防止划伤手指。
（4）养护：养护过程中，应确保砌体充分湿润，防止因干燥而引起裂缝。
四、应急预案1. 事故类型：坍塌、高处坠落、物体打击、触电等。
2. 应急措施：（1）坍塌：发现边坡有坍塌迹象时，立即停止施工，并采取支护措施。
如坍塌事故发生，立即组织人员疏散，并报告相关部门。
（2）高处坠落：施工人员应佩戴安全带，操作人员应确保安全防护措施到位。
如发生高处坠落事故，立即组织人员救援，并报告相关部门。
（3）物体打击：施工过程中，应确保现场物品堆放整齐，防止物体坠落。
