运放组成的波形发生器电路设计

实验十一集成运算放大器的基本应用（Ⅳ）─波形发生器─一、实验目的1、学习用集成运放构成正弦波、方波和三角波发生器.2、学习波形发生器的调整和主要性能指标的测试方法. 二、实验原理由集成运放构成的正弦波、方波和三角波发生器有多种形式,本实验选用最常用的,线路比较简单的几种电路加以分析.1、RC 桥式正弦波振荡器（文氏电桥振荡器）图11－1为RC 桥式正弦波振荡器.其中RC 串、并联电路构成正反馈支路,同时兼作选频网络,R 1、R 2、R W 及二极管等元件构成负反馈和稳幅环节.调节电位器R W ,可以改变负反馈深度,以满足振荡的振幅条件和改善波形.利用两个反向并联二极管D 1、D 2正向电阻的非线性特性来实现稳幅.D 1、D 2采用硅管（温度稳定性好）,且要求特性匹配,才能保证输出波形正、负半周对称.R 3的接入是为了削弱二极管非线性的影响,以改善波形失真.电路的振荡频率 起振的幅值条件1fR R ≥2 式中R f ＝R W ＋R 2＋（R 3//r D ）,r D —二极管正向导通电阻.调整反馈电阻R f （调R W ）,使电路起振,且波形失真最小.如不能起振,则说明负反馈太强,应适当加大R f .如波形失真严重,则应适当减小R f .改变选频网络的参数C 或R,即可调节振荡频率.一般采用改变电容C 作频率量程切换,而调节R 作量程内的频率细调.图11－1RC 桥式正弦波振荡器2、方波发生器由集成运放构成的方波发生器和三角波发生器,一般均包括比较器和RC 积分器两大部分.图11-2所示为由滞回比较器及简单RC 积分电路组成的方波—三角波发生器.它的特点是线路简单,但三角波的线性度较差.主要用于产生方波,或对三角波要求不高的场合.电路振荡频率式中 R 1＝R 1'＋R W 'R 2＝R 2'＋R W "方波输出幅值 U om ＝±U Z 三角波输出幅值调节电位器R W 即改变R 2／R 1,可以改变振荡频率,但三角波的幅值也随之变化.如要互不影响,则可通过改变R f 或C f 来实现振荡频率的调节.图11－2方波发生器3、 三角波和方波发生器如把滞回比较器和积分器首尾相接形成正反馈闭环系统,如图11－3所示,则比较器A 1输出的方波经积分器A 2积分可得到三角波,三角波又触发比较器自动翻转形成方波,这样即可构成三角波、方波发生器.图11－4为方波、三角波发生器输出波形图.由于采用运放组成的积分电路,因此可实现恒流充电,使三角波线性大大改善.图11-3三角波、方波发生器电路振荡频率 fW f 12O )C R (R 4R R f +=方波幅值 U ′om ＝±U Z 三角波幅值 Z 21om U R R U =调节R W 可以改变振荡频率,改变比值21R R 可调节三角波的幅值. 图11－4 方波、三角波发生器输出波形图三、实验设备与器件1、±12V 直流电源2、双踪示波器3、交流毫伏表4、频率计5、集成运算放大器μA741×26、二极管IN4148×27、稳压管2CW231×1电阻器、电容器若干. 四、实验内容1、RC 桥式正弦波振荡器 按图11－1连接实验电路.1 接通±12V 电源,调节电位器R W ,使输出波形从无到有,从正弦波到出现失真.描绘u O 的波形,记下临界起振、正弦波输出及失真情况下的R W 值,分析负反馈强弱对起振条件及输出波形的影响.2 调节电位器R W ,使输出电压u O 幅值最大且不失真,用交流毫伏表分别测量输出电压U O 、反馈电压U+和U-,分析研究振荡的幅值条件.3) 用示波器或频率计测量振荡频率f O ,然后在选频网络的两个电阻R 上并联同一阻值电阻,观察记录振荡频率的变化情况,并与理论值进行比较.4) 断开二极管D 1、D 2,重复2的内容,将测试结果与2进行比较,分析D 1、D 2的稳幅作用.5RC 串并联网络幅频特性观察将RC 串并联网络与运放断开,由函数信号发生器注入3V 左右正弦信号,并用双踪示波器同时观察RC 串并联网络输入、输出波形.保持输入幅值3V 不变,从低到高改变频率,当信号源达某一频率时,RC 串并联网络输出将达最大值约1V,且输入、输出同相位.此时的信号源频率 2、方波发生器按图11－2连接实验电路.1 将电位器R W 调至中心位置,用双踪示波器观察并描绘方波u O 及三角波u C 的波形注意对应关系,测量其幅值及频率,记录之.2 改变R W 动点的位置,观察u O 、u C 幅值及频率变化情况.把动点调至最上端和最下端,测出频率范围,记录之.3 将R W 恢复至中心位置,将一只稳压管短接,观察u O 波形,分析D Z 的限幅作用. 3、三角波和方波发生器按图11－3连接实验电路.1 将电位器RW 调至合适位置,用双踪示波器观察并描绘三角波输出u及方波输出uO′,测其幅值、频率及RW值,记录之.2 改变RW 的位置,观察对uO、uO′幅值及频率的影响.3 改变R1或R2,观察对uO、uO′幅值及频率的影响.五、实验总结1、正弦波发生器1 列表整理实验数据,画出波形,把实测频率与理论值进行比较2 根据实验分析RC振荡器的振幅条件3 讨论二极管D1、D2的稳幅作用.2、方波发生器1 列表整理实验数据,在同一座标纸上,按比例画出方波和三角波的波形图标出时间和电压幅值.2 分析RW 变化时,对uO波形的幅值及频率的影响.3 讨论DZ的限幅作用.3、三角波和方波发生器1 整理实验数据,把实测频率与理论值进行比较.2 在同一坐标纸上,按比例画出三角波及方波的波形,并标明时间和电压幅值.3 分析电路参数变化R1,R2和RW对输出波形频率及幅值的影响.六、预习要求1、复习有关RC正弦波振荡器、三角波及方波发生器的工作原理,并估算图11－1、11－2、11－3电路的振荡频率.2、设计实验表格3、为什么在RC正弦波振荡电路中要引入负反馈支路为什么要增加二极管D1和D2它们是怎样稳幅的4、电路参数变化对图11－2、11－3产生的方波和三角波频率及电压幅值有什么影响或者：怎样改变图11－2、11－3电路中方波及三角波的频率及幅值5、在波形发生器各电路中,“相位补偿”和“调零”是否需要为什么6、怎样测量非正弦波电压的幅值实验十二 RC 正弦波振荡器一、实验目的1、进一步学习RC 正弦波振荡器的组成及其振荡条件2、学会测量、调试振荡器 二、实验原理从结构上看,正弦波振荡器是没有输入信号的,带选频网络的正反馈放大器.若用R 、C 元件组成选频网络,就称为RC 振荡器,一般用来产生1Hz ～1MHz 的低频信号. 1、RC 移相振荡器电路型式如图12－1所示,选择R ＞＞R i .图12－1RC 移相振荡器原理图振荡频率 RC62π1f O =起振条件放大器A 的电压放大倍数｜A｜＞29 电路特点简便,但选频作用差,振幅不稳,频率调节不便,一般用于频率固定且稳定性要求不高的场合.频率范围几赫～数十千赫. 2、RC 串并联网络文氏桥振荡器 电路型式如图12－2所示. 振荡频率RC21f O π=起振条件|A|＞3 电路特点可方便地连续改变振荡频率,便于加负反馈稳幅,容易得到良好的振荡波形.图12－2RC 串并联网络振荡器原理图3、双T 选频网络振荡器电路型式如图12－3所示.图12－3双T 选频网络振荡器原理图振荡频率5RC 1f 0=起振条件2R R <'|F A|＞1电路特点选频特性好,调频困难,适于产生单一频率的振荡. 注：本实验采用两级共射极分立元件放大器组成RC 正弦波振荡器. 三、实验设备与器件1、＋12V 直流电源2、函数信号发生器3、双踪示波器4、频率计5、直流电压表6、3DG12×2或9013×2 电阻、电容、电位器等 四、实验内容1、RC 串并联选频网络振荡器(1) 按图12－4组接线路图12－4RC 串并联选频网络振荡器2断开RC 串并联网络,测量放大器静态工作点及电压放大倍数.3接通RC 串并联网络,并使电路起振,用示波器观测输出电压u O 波形,调节R f 使获得满意的正弦信号,记录波形及其参数.4测量振荡频率,并与计算值进行比较.5改变R 或C 值,观察振荡频率变化情况.6RC串并联网络幅频特性的观察将RC串并联网络与放大器断开,用函数信号发生器的正弦信号注入RC串并联网络,保持输入信号的幅度不变约3V,频率由低到高变化,RC串并联网络输出幅值将随之变化,当信号源达某一频率时,RC串并联网络的输出将达最大值约1V左右.且输入、输出同相位,此时信号源频率为2、双T选频网络振荡器1按图12－5组接线路2断开双T网络,调试T1管静态工作点,使UC1为6～7V.3接入双T网络,用示波器观察输出波形.若不起振,调节RW1,使电路起振. 4测量电路振荡频率,并与计算值比较.图12－5双T网络RC正弦波振荡器3、RC移相式振荡器的组装与调试(1)按图12－6组接线路2断开RC移相电路,调整放大器的静态工作点,测量放大器电压放大倍数.3接通RC移相电路,调节RB2使电路起振,并使输出波形幅度最大,用示波器观测输出电压uO波形,同时用频率计和示波器测量振荡频率,并与理论值比较.参数自选,时间不够可不作.图12－6RC移相式振荡器五、实验总结1、由给定电路参数计算振荡频率,并与实测值比较,分析误差产生的原因.2、总结三类RC振荡器的特点.六、预习要求1、复习教材有关三种类型RC振荡器的结构与工作原理.2、计算三种实验电路的振荡频率.3、如何用示波器来测量振荡电路的振荡频率.。

运放三角波发生电路设计一、设计原理运放三角波发生电路是一种基于运放的电路设计，通过运放的放大、反相和积分特性，将输入的方波信号转换为输出的三角波信号。

具体的设计原理如下：1. 输入方波信号：将方波信号作为输入信号引入运放电路。

2. 反相放大：运放电路中的运放将输入信号进行反相放大，放大倍数由电路中的反馈电阻和输入电阻决定。

3. 积分运算：通过将反相放大后的信号输入到积分器中，运放电路对信号进行积分运算，使得输出信号呈现出三角波形。

二、电路结构运放三角波发生电路的基本结构如下：1. 运放：选择适合的运放芯片，如常用的741运放芯片。

2. 反馈电阻：通过将反馈电阻与运放的输出端相连，实现反相放大。

3. 输入电阻：将输入方波信号通过输入电阻引入运放电路。

4. 积分电容：将反相放大后的信号经过积分电容进行积分运算。

5. 输出电阻：将积分后的三角波信号输出。

三、工作过程运放三角波发生电路的工作过程如下：1. 初始状态：当电路刚开始工作时，输入方波信号被引入运放电路。

2. 反相放大：输入方波信号经过反馈电阻和输入电阻后，被运放进行反相放大。

3. 积分运算：反相放大后的信号被输入到积分器中，通过积分电容进行积分运算。

4. 输出三角波：积分后的信号被输出，形成输出的三角波信号。

在运放三角波发生电路中，反馈电阻和输入电阻的比例决定了反相放大的倍数，积分电容的大小和输入方波信号的频率决定了输出三角波信号的频率和幅度。

因此，在设计电路时需要根据实际需求选择合适的电阻和电容数值。

总结：运放三角波发生电路是一种通过运放实现方波信号到三角波信号的转换的电路。

通过运放的反相放大和积分特性，输入的方波信号经过放大和积分运算后，输出为三角波信号。

设计这样的电路需要选择适合的运放芯片、确定合适的反馈电阻和输入电阻比例、以及适当的积分电容大小。

通过合理设计和调整参数，可以得到所需的三角波信号。

运放组成的波形发生器电路装配与调试1．训练条件(1) 通用印制板或通用实验板, 集成运放(741、324)及相关元器件。

(2) 常用电子仪器及焊接或插接工具。

2．考核内容使用集成运算放大器组成的RC正弦波振荡器和滞回比较器, 连接成一个波形发生器, 要求: 能产生正弦波、方波两种波形。

其信号频率为2 kHz, 正弦波的峰值U om约为7 V, 方波幅值U opp约为-6～6 V3．考核要求(1) 进行设计计算, 确定电路方案及元件参数值, 画出电路原理图。

(2) 按图接线, 并进行调试, 直到满足设计要求。

用恰当的仪器进行测量, 记录数据与结果, 并作分析与小结。

(3) 电路设计中,要求正弦波振荡器具有稳幅措施, 方波发生电路要求具有较强的抗干扰能力。

4．评分标准表1 评分标准5．思考问题(1) 正弦波振荡器的稳幅环节是如何确定的, 简述稳幅原理。

(2) 如何估算正弦波信号的输出幅度。

(3) 方波产生电路要求有较强的抗干扰能力,为此, 设计应做何考虑？其抗干扰能力约为多少？(4) 是否有专用集成电路可产生以上两种波形, 简单加以说明。

6．课题解析⑴电路确定参考电路如图1所示, 图中各元器件参数值应根据课题要求对有关参数作设计计算, 进而正确选择元器件以达到课题要求。

图 3 正弦波-方波发生器原理图图中A 1是具有稳幅环节的RC 桥式正弦波振荡器, 课题中要求信号频率为2 kHz, 可作设计计算以确定各元件的取值。

电路的振荡频率公式为可先将RC 串、并联选频网络中的电容C 取值为0.01 μF, 再求得电阻R 的值, 此处可取8.2 k Ω(标准值)。

正弦波的输出幅度U om7 V,根据电路幅值估算公式式中,R 3′ 是指动态时R 3(取3 k Ω左右时)与两个二极管并联后的等效电阻,工程估算值约为1.1 k Ω。

当R 1也取3 k Ω时求得R 2的值约为8.73 k Ω, 考虑设置一个调节范围, 此处取10 k Ω的电位器。

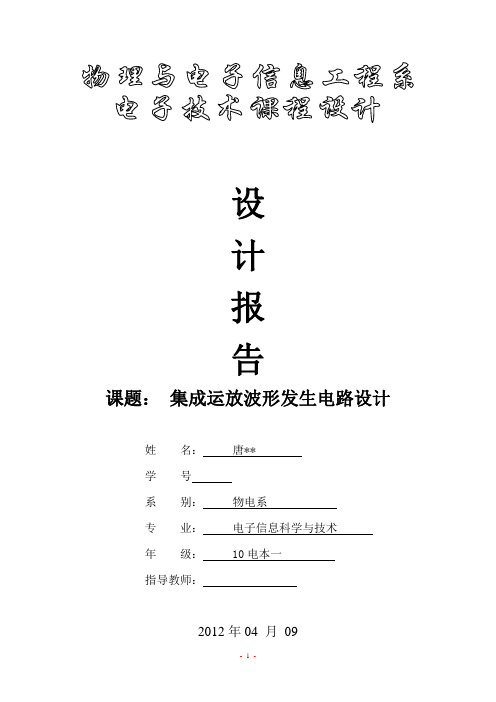

设计报告课题：集成运放波形发生电路设计姓名：唐**学号系别：物电系专业：电子信息科学与技术年级： 10电本一指导教师：2012年04 月09目录1. 设计任务 (3)1.1 基本要求 (3)1.2 发挥部分 (3)1.3 系统框图 (3)2. 单元电路的设计 (4)2.1 电源电路 (4)2.1.1 工作原理分析 (4)2.1.2 参数计算及器件选择 (4)2.2 方波三角波发生电路 (5)2.2.1 工作原理分析 (5)2.2.2 参数计算及器件选择 (6)2.3 正弦波电路 (6)2.3.1 工作原理分析 (6)2.3.2 参数计算及器件选择 (7)2.4 全波整流电路 (7)2.4.1 工作原理分析 (7)2.4.2 参数计算及器件选择 (7)3. 系统的测试 (8)3.1使用仪器和设备 (8)3.2 测试的方法和步骤 (8)3.3 结果分析 (10)4．总结 (11)5. 参考文献 (11)6. 附录 (11)附录一：器件清单 (11)附录二：仪器设备清单 (11)附录三：原理图 (12)附录四：PCB图 (13)附录五：实物图（正反面） (13)1. 设计任务1.1 基本要求在所学模拟电子技术课程知识基础上，选用合适的集成运放设计产生正弦波、方波、三角波的综合波形发生器。

其中要求：1、各输出波形的工作频率范围为100HZ~10KHZ连续可调。

2、正弦波幅值为±5V，失真度小于1.5%。

3、方波幅值为±5V，三角波幅值为±10V。

4、设计整个电路所需的直流电源。

1.2 发挥部分实现波形的占空比可调、实现全波整流电路1.3 系统框图图1 集成运放波形发生电路系统框图滞回比较器输出方波，方波经过积分器形成三角波，三角波经过二阶低通滤波电路形成正弦波，再经过全波整流输出直流电。

电源部分采用设计实验产生的+12V和-12V双直流电源供电。

2. 单元电路的设计2.1 电源电路2.1.1 工作原理分析图2：电源电路原理图本系统对电源电压稳定度要求较高，考虑到成本等因素，使用7812和7912三端稳压电路最为合适。

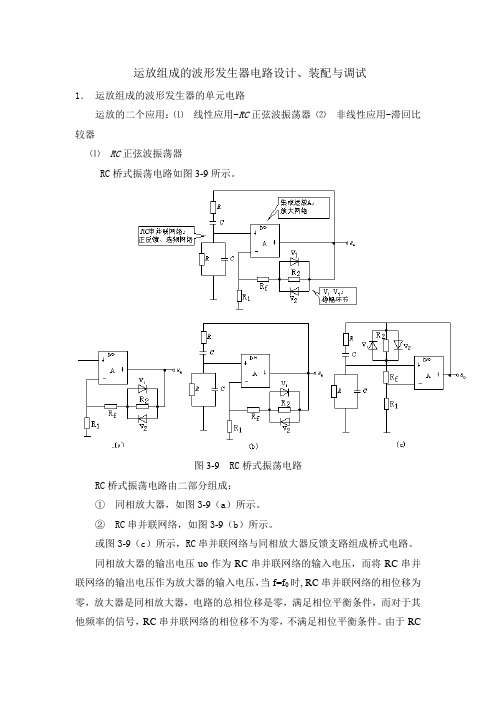

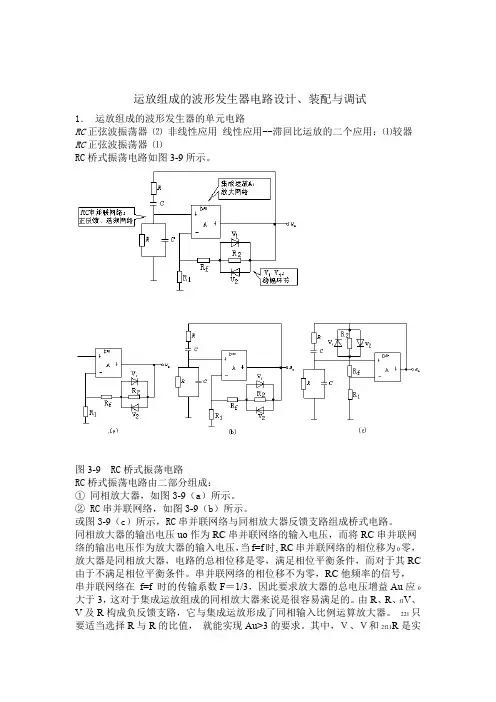

运放组成的波形发生器电路设计、装配与调试1．运放组成的波形发生器的单元电路运放的二个应用：⑴线性应用-RC正弦波振荡器⑵非线性应用-滞回比较器⑴RC正弦波振荡器RC桥式振荡电路如图3-9所示。

图3-9 RC桥式振荡电路RC桥式振荡电路由二部分组成：①同相放大器，如图3-9（a）所示。

②RC串并联网络，如图3-9（b）所示。

或图3-9（c）所示，RC串并联网络与同相放大器反馈支路组成桥式电路。

同相放大器的输出电压uo作为RC串并联网络的输入电压，而将RC串并联网络的输出电压作为放大器的输入电压，当f=f0时, RC串并联网络的相位移为零，放大器是同相放大器，电路的总相位移是零，满足相位平衡条件，而对于其他频率的信号，RC串并联网络的相位移不为零，不满足相位平衡条件。

由于RC串并联网络在 f=f 0 时的传输系数F ＝1/3，因此要求放大器的总电压增益Au 应大于3，这对于集成运放组成的同相放大器来说是很容易满足的。

由R 1、R f 、V 1、V 2及R 2构成负反馈支路，它与集成运放形成了同相输入比例运算放大器。

只要适当选择R f 与R 1的比值， 就能实现Au>3的要求。

其中，Ｖ1、Ｖ2和R 2是实现自动稳幅的限幅电路。

① 振荡原理RC 桥式振荡电路如图3-9所示。

根据自激振荡的条件，φ=φa+Φf=2πn ，其中RC 串并联网络作为反馈电路，当f=fo 时，φf=0°，所以放大器的相移应为φa=0°，即可用一个同相输入的运算放大器组成。

又因为当f=fo 时，F=1/3，所以放大电路的放大倍数A ≥3。

起振时A>3，起振后若只依靠晶体管的非线性来稳幅，波形顶部容易失真。

为了改善输出波形，通常引入负反馈电路。

其振荡频率由RC 串并联网络决定，图3-9（c ）为RC 桥式振荡电路的桥式画法。

RC 串并联网络及负反馈电路中的Rf+'2R 、R1正好构成电桥四臂，这就是桥式振荡器名称的由来。

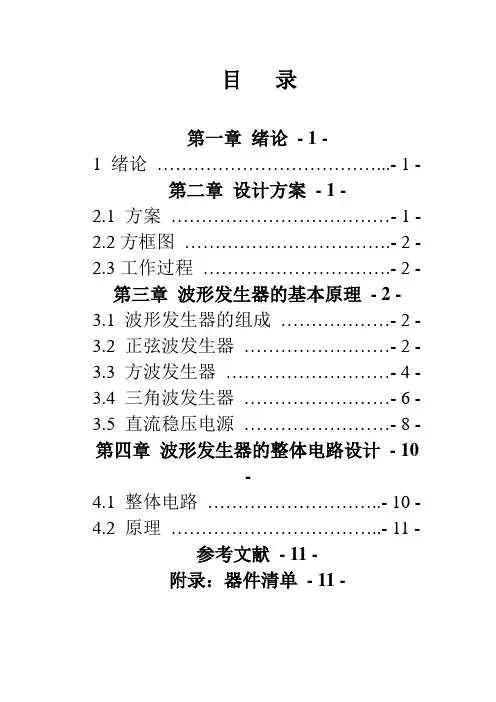

目录第一章绪论- 1 -1 绪论………………………………...- 1 -第二章设计方案- 1 -2.1 方案………………………………- 1 - 2.2方框图…………………………….- 2 - 2.3工作过程………………………….- 2 -第三章波形发生器的基本原理- 2 -3.1 波形发生器的组成………………- 2 - 3.2 正弦波发生器……………………- 2 - 3.3 方波发生器………………………- 4 - 3.4 三角波发生器……………………- 6 - 3.5 直流稳压电源……………………- 8 - 第四章波形发生器的整体电路设计- 10-4.1 整体电路………………………..- 10 - 4.2 原理……………………………..- 11 -参考文献- 11 -附录：器件清单- 11 -第一章绪论1 绪论函数信号发生器是一种能够产生多种波形，通过对函数波形发生器的原理以及构成分析，可设计一个能变换出三角波、正弦波、方波的函数波形发生器。

信号发生器采用模拟电子技术，由分立元件构成振荡电路和整形电路，产生各种波形，这种信号发生器的特性是受测量对象的要求所制约的。

一般的传统发生器都是采用的谐振法，即用具有频率选择性的回路来产生正弦振荡，获得所需频率。

但也可以根据频率合成技术来获得所需频率。

利用频率合成技术制成的信号发生器，被称为合成信号发生器。

随着微处理器性能的提高，出现了由微处理器、D/A以及相关硬件、软件构成的波形发生器。

它扩展了波形发生器的功能，产生的波形也比以往复杂。

实质上它采用了软件控制，利用微处理器控制D/A,就可以得到各种简单波形。

函数信号发生器在电路实验和设备检测中具有十分广泛的用途。

在测试与测量技术过程中，常用到已知函数波形的数字化生成，它在许多与测量有关的领域有着不可替代的作用。

例如，数字化仿真，常被用于算法研究、模型研究、系统辨识或以蒙特卡罗法搜索模型与算法。

任意波形发生器出现以后，给人们提供的不仅是一个通用的基础技术平台，而是在人们面前打开了通往无限宽广空间的一扇门，使得人们对于信号波形的掌握与应用再也不必局限于简单的正弦波、方波等几种有限的波形了，它可以按照人们提供的测量序列产生出几乎任意形状的连续波形信号。

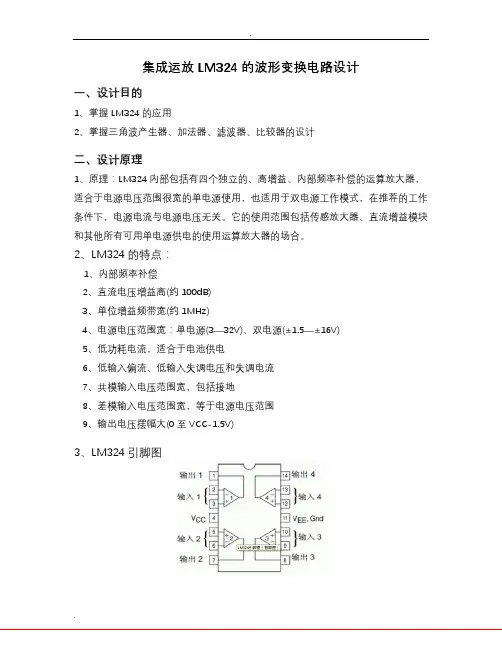

集成运放LM324的波形变换电路设计一、设计目的1、掌握LM324的应用2、掌握三角波产生器、加法器、滤波器、比较器的设计二、设计原理1、原理：LM324内部包括有四个独立的、高增益、内部频率补偿的运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。

它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。

2、LM324的特点：1、内部频率补偿2、直流电压增益高(约100dB)3、单位增益频带宽(约1MHz)4、电源电压范围宽：单电源(3—32V)、双电源(±1.5—±16V)5、低功耗电流，适合于电池供电6、低输入偏流、低输入失调电压和失调电流7、共模输入电压范围宽，包括接地8、差模输入电压范围宽，等于电源电压范围9、输出电压摆幅大(0至VCC-1.5V)3、LM324引脚图4、LM324内部电路图三、实验设备与器件1、基本元件清单LM324芯片、导线若干、铁丝、14脚插槽、二极管(IN4700A)电阻： 680、1K 、2K 、3K 、10K 、47K 、20K 、30K 、100K 、1M 电位器 ：2K 、10K 、20K 、50K 电容：0.3uF 、0.001uF 、0.1uF 、10uF 电路板 1块 2、实验仪器直流电源、双踪示波器、数字万用表、信号发生器。

四、设计要求使用一片通用四运放芯片LM324组成电路框图见图1(a)，实现下述功能：使用低频信号源产生)V (2sin 1.001t f u i π=，z f H 5000=的正弦波信号，加至加法器的输入端，加法器的另一输入端加入由自制振荡器产生的信号1o u ，1o u 如图1(b)所示，ms T 5.01=，允许1T 有±5%的误差。

(a)(b) 图1图中要求加法器的输出电压11210o i i u u u +=。

基于运放的方波发生器电路设计与仿真方波发生器是一种能够产生方波信号的电路，通过将输入信号转换为方波信号，广泛应用于数字通信、计算机以及其他电子设备中。

本文将介绍基于运放的方波发生器的电路设计和仿真。

首先，我们需要了解方波信号的特性。

方波信号是一种在高电平和低电平之间快速切换的信号，其具有相等的上升时间和下降时间，并具有确定的高电平和低电平的幅度。

基于运放的方波发生器电路可以使用多种设计方案，其中一种常用的方案是使用非反相比例积分器电路结合比较器实现。

下面将介绍该电路设计的步骤：1. 选择运放：首先选择合适的运放，比如常用的OP-AMP运放，根据设计需求选择供电电压范围、增益带宽等参数适合的运放。

2. 比较器设计：将运放的非反相输入端连接到一个阈值电压源，该电压源确定了方波信号的切换点。

将运放的反相输入端连接到电路输出。

通过比较器的反相输入接收方波信号，并与阈值电压进行比较，从而实现输出信号的切换。

3. 比例积分器设计：在运放的非反相输入端连接一个电阻-电容积分网络。

该网络使输入信号按照一定的比例进行积分，并将积分结果提供给比较器进行比较。

通过调整电阻和电容的值，可以控制方波信号的频率和占空比。

4. 反馈设计：为了稳定和控制运放的工作点，我们需要添加适当的反馈网络。

一个常见的方案是在运放输出和非反相输入之间连接一个电阻，以提供负反馈。

5. 电源和耦合设计：为了确保电路的稳定工作，需要为运放提供适当的电源电压。

此外，还应添加耦合电容以消除直流偏置。

完成了电路设计后，接下来进行仿真以验证电路的性能。

使用常见的电路仿真工具如LTspice，Proteus等进行仿真。

在进行仿真时，首先设置适当的运放模型，根据厂商提供的参数和电路设计进行设定。

然后，应用适当的输入信号，并观察输出信号的波形特征和频率响应。

在仿真过程中，可以调整电阻和电容的值来改变方波信号的频率和占空比。

通过观察输出波形，可以评估设计的准确性和性能。

大连海事大学电子线路课程设计题目：函数波形发生器专业班级：电子信息工程四班姓名：***学号：**********指导老师：***时间：基于LM324的简易波形发生器在电子系统中，经常要使用到方波、三角波等波形的波形信号产生电路，常用于产生各种电子信号，完成电子系统间的通信以及自动测量和自动控制等系统中。

本系统采用LM324集成运放芯片，外加电阻、电容等元器件调整、滤波，构成简易波形发生器。

该波形发生器具有效率高、体积小、重量轻，输出稳定，能产生方波、三角波和正弦波等电子信号，可以作为其它电子系统的信号发生模块电路。

目录1 方案设计与论证 (1)1.1 方案1 (1)1.2 方案2 (1)2 系统设计 (1)2.1 LM324芯片简介 (1)2.2 电路组成和工作原理 (2)2.3 电路设计与计算 (3)3 系统测试 (5)3.1 测试工具 (5)3.2数据测试与结果分析 (5)3.3 测试结论 (5)4 设计结论 (7)参考文献 (7)1 方案设计与论证1.1 方案1采用ICL8038集成函数信号发生器芯片外加电阻、电容元件，构成波形发生电路。

ICL8038集成函数信号发生器芯片是一种多用途的波形发生器芯片，它可以用来产生正弦波、方波、三角波和锯齿波。

它的振荡频率可以通过外加的直流电压进行调节，是一种压控集成函数信号发生器。

虽然ICL8038集成函数信号发生器的功能强大，但是它的价格昂贵，而且市面上也较难买到。

如果用ICL8038芯片来制作简易波形发生器系统，则会大大增加系统的制作成本。

1.2 方案2采用LM324集成运放芯片，外加电阻、电容等元器件调整、滤波，构成简易波形发生器。

LM324是一种集成运算放大器芯片，它的内部有四个独立的运算放大器。

根据所学的知识，运算放大器可以构成滞回比较器、积分器和二阶有源低通滤波器电路，可以分别产生方波、三角波和正弦波。

依靠这些电路的组合，就可以制作成简易波形发生器电路。
