v公用工程中心脱盐水装置操作规程本规程参加修订人员编写内容编写人员审核人员第一章第二章第三章第四章第五章第六章第七章第八章第九章第十章第十一章版本更新记录版本号日期再版原因0 2013.10 开车前根据设计资料编制1 2015.09 转正常生产后全面修订文件会签表序号单位（人员）签署日期编制公用工程中心年月日会签生产指挥中心年月日质量技术部年月日机械动力部年月日安全管理部(环境保护部)年月日消防气防中心年月日审批公司主管领导年月日版本 1公用工程中心脱盐水装置操作规程目录第一章工艺技术规程 (1)1.1 装置概况 (1)1.2 工艺指标 (9)第二章操作指南 (13)2.1 装置正常操作调整 (13)2.2脱盐水装置调整负荷操作 (17)第三章装置开工操作规程 (21)3.1 开工总体顺序统筹图 (21)3.2 开工准备 (21)3.3开工操作 (23)3.4 开工注意事项 (28)第四章装置停工操作规程 (29)4.1 停工总体统筹图 (29)4.2 停工准备 (29)4.3 停工操作 (29)4.4 停工注意事项 (30)第五章专用设备操作规程 (31)5.1 超滤装置的开停操作 (31)5.2反渗透装置的启停操作 (31)5.3超微、纤维过滤器启停操作 (31)5.4保安过滤器启停操作 (32)第六章基础设备操作 (33)6.1设备的开停操作 (33)6.2板式换热器开停操作 (33)6.3自适应高效纤维过滤器操作 (33)6.4阳床、阴床和混床的操作 (33)6.5计量泵的启停操作 (34)第七章事故处理 (35)7.1 事故处理原则 (35)7.2 事故处理程序 (35)7.3事故处理预案 (36)7.4事故处理预案演练规定 (47)第八章操作规定 (48)8.1 定期工作规定 (48)8.2长期工作规定 (48)。
脱盐水设备操作说明书
一、脱盐水设备原水是软化水，待软化水出口水质检验合格之后打开软化水进脱盐水原水箱球阀，待脱盐水原水箱水满后打开原水泵的进出口阀门（要保证水箱有水并高于进水原压泵，因为无水空转会造成水泵损坏），
二、接通石英砂过滤罐，活性炭过滤罐，与树脂软化罐电源，保证树脂软化罐盐箱充足盐量；
三、在控制箱中打到手动，启动原水泵，将每个过滤罐与软化罐逐一进行手动反冲与过滤，（根据水处理系统多功能控制阀设置的时间进行反冲与过滤）；
四、待脱盐水流量指示中没有气泡产生时（一般先用原水低压冲洗2分钟，使反渗透膜得到水洗；然后启动高压泵，观察膜前压力与膜后压力，前后压力相差0.1MPA属正常范围，一但压差超过0.1MPA，有可能是精密过滤器堵塞，停机检查；
五、设备运行起来每五天手动反冲与过滤石英砂过滤罐，活性炭过滤罐，与树脂软化罐（具体时间根据水质而定）；
五、停车先关高压泵，低压冲洗3分钟，然后关闭原水泵。

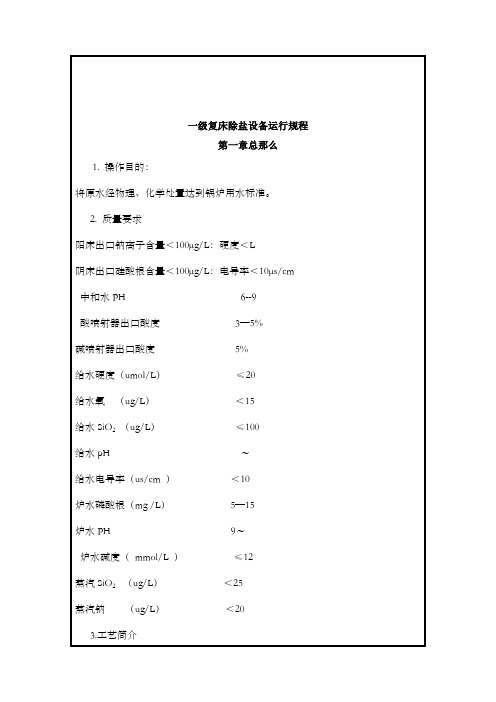

一级复床除盐设备运行规程第一章总那么1. 操作目的：将原水经物理、化学处置达到锅炉用水标准。
2. 质量要求阳床出口钠离子含量＜100μg/L：硬度＜L阴床出口硅酸根含量＜100μg/L：电导率＜10μs/cm中和水PH 6--9酸喷射器出口酸度3—5%碱喷射器出口酸度5%给水硬度（umol/L）≤20给水氧（ug/L）＜15给水SiO2（ug/L）≤100给水pH ～给水电导率（us/cm ）＜10炉水磷酸根（mg /L）5—15炉水PH 9～炉水碱度（mmol/L ）≤12蒸汽SiO2 （ug/L）＜25蒸汽钠（ug/L）＜203.工艺简介来自外管网的原水进原水箱，再经水泵加压至约通过机械过滤器后，进入逆流再生阳离子互换器与强酸阳离子互换树脂进行离子互换，除去K+、Na+、Mg2+等阳离子，然后进入脱碳塔与空气逆流接触脱除其中CO2，制得氢型软化水，经该塔底部进入中间水箱，含有CO2的空气由该塔顶部排入大气。
脱去CO2的酸性软化水经中间水泵输送至逆流再生阴离子互换器，与强碱型阴离子互换树脂进行离子互换，除去其中的阴离子，制得符合要求的脱盐水，贮于脱盐水箱，最后利用脱盐水泵送至除氧器，进行热力除氧后由给水泵送入锅炉。
第二章、单台设备操作一、原水泵、反洗水泵、中间水泵、脱盐水泵的操作一、启动前的预备用手盘车，叶轮应无卡磨现象，转动灵活。
打开入口阀门；打开排气阀使液体充满整个泵腔，然后关闭排气阀。
用手盘动泵以使润滑液进入机械密封端面。
点动电机，确信转向是不是正确。
二、启动与运行全开入口阀门，关闭出口管路阀门。
按启动按钮，当泵达到正常转速后，再慢慢打开出口阀门，并调剂到所需工况。
注意观看仪表读数，正常机会械密封无泄露或泄漏量＜3滴/分。
检查电机轴承温度≤75℃。
如发觉异样情形，应及时停机处置。
3、停车慢慢关闭出口管路上的阀门，按下停止按钮。
关闭入口阀门。
若是环境温度低于冰点，应排尽泵内液体，以防冻裂。
标准岗位操作法
车间：水汽工段：脱盐水岗位：脱盐水
编号：更新时间：
编制人：审核：批准人：
脱盐水常规标准作业法
步骤一步骤二步骤三
标准
作业
动作
观察反渗透装置填写岗位记录表测量检测水质
安全要点观察装置个运行参数是否
正常
仿宋字填写记录要真实数
字不能涂改
每班检测两次各种水质是
否合格
步骤四步骤五步骤六
标准
作业
动作
加水处理剂检查储气罐冷凝水空压机疏水
安全要点穿戴防护用品避免皮肤
接触烧伤
每小时排冷凝水一次避免压
缩空气带水影响生产用气
空压机每小时开疏水一次
避免压缩空气带水步骤七步骤八步骤九
标准
作业
动作
检查空压机运行状况检查空压机油位检查冷干机过机
安全要点检查空压机温度压力是
否正常有无故障显示
空压机油气筒油位是否在
正常值内
冷干机冷媒高压是否在正常
值内过滤器有无泄漏。

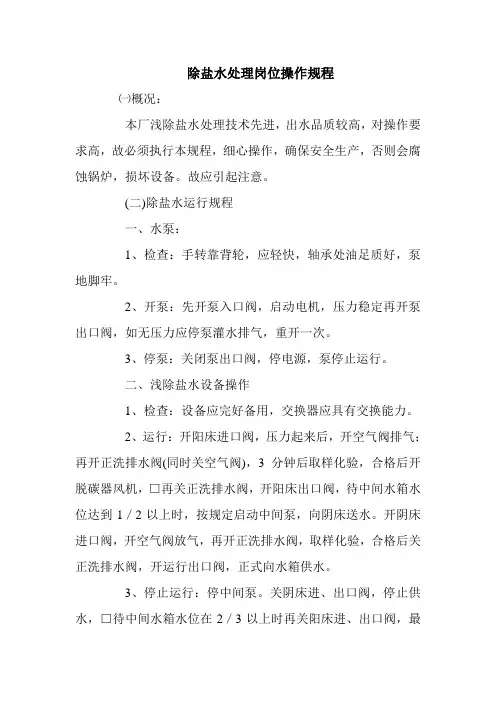

除盐水处理岗位操作规程㈠概况：本厂浅除盐水处理技术先进，出水品质较高，对操作要求高，故必须执行本规程，细心操作，确保安全生产，否则会腐蚀锅炉，损坏设备。
故应引起注意。
(二)除盐水运行规程一、水泵：1、检查：手转靠背轮，应轻快，轴承处油足质好，泵地脚牢。
2、开泵：先开泵入口阀，启动电机，压力稳定再开泵出口阀，如无压力应停泵灌水排气，重开一次。
3、停泵：关闭泵出口阀，停电源，泵停止运行。
二、浅除盐水设备操作1、检查：设备应完好备用，交换器应具有交换能力。
2、运行：开阳床进口阀，压力起来后，开空气阀排气；再开正洗排水阀(同时关空气阀)，3分钟后取样化验，合格后开脱碳器风机，□再关正洗排水阀，开阳床出口阀，待中间水箱水位达到1／2以上时，按规定启动中间泵，向阴床送水。
开阴床进口阀，开空气阀放气，再开正洗排水阀，取样化验，合格后关正洗排水阀，开运行出口阀，正式向水箱供水。
3、停止运行：停中间泵。
关阴床进、出口阀，停止供水，□待中间水箱水位在2／3以上时再关阳床进、出口阀，最后关闭脱碳器风机。
4、失效终点判定：如发现阴床出水电导率>50％MS／cm为不合格，应查清失效床，以便再生处理。
化验阳床出水酸度下降至0．8mg/L左右即为失效。
如测阳床未失效而阴床出水导电度大于50Ms／cm，则证明阴床失效。
停止失效床，投入备用床。
5、固定床再生操作(顺流)离子交换为等当量交换，当处理水量达到一定量时，阳、阴床均会失效。
此时就须进行再生操作恢复其树脂交换功能，再生操作好坏，直接影响处理后水质、水量，当十分重视，万不可大意。
(1)反洗：反洗目的是疏松树脂，冲洗杂物，提高再生效率，先开反洗进水阀，后慢开反洗出口阀，应控制流速不要将树脂反冲出来，待出水清洁，再关反洗进、出口阀，停止反洗，注意：开始反洗时不可马上离开，应观察5钟确保无树脂出来才可离开。
(2)交换器再生：a、阳床再生：首先打开空气阀，再开稀酸阀，开喷射器进水阀，待空气阀排水后，即可关闭排气阀，打开正洗排水阀，最后开浓酸阀，压力控制在0．02--0．04MPa,浓酸量控制在1500L ／h,稀酸量控制在8m3／h左右。

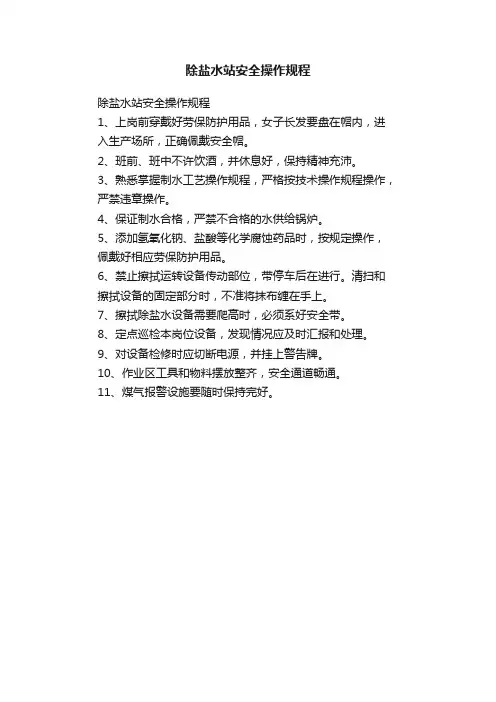

除盐水站安全操作规程
除盐水站安全操作规程
1、上岗前穿戴好劳保防护用品，女子长发要盘在帽内，进入生产场所，正确佩戴安全帽。
2、班前、班中不许饮酒，并休息好，保持精神充沛。
3、熟悉掌握制水工艺操作规程，严格按技术操作规程操作，严禁违章操作。
4、保证制水合格，严禁不合格的水供给锅炉。
5、添加氢氧化钠、盐酸等化学腐蚀药品时，按规定操作，佩戴好相应劳保防护用品。
6、禁止擦拭运转设备传动部位，带停车后在进行。
清扫和擦拭设备的固定部分时，不准将抹布缠在手上。
7、擦拭除盐水设备需要爬高时，必须系好安全带。
8、定点巡检本岗位设备，发现情况应及时汇报和处理。
9、对设备检修时应切断电源，并挂上警告牌。
10、作业区工具和物料摆放整齐，安全通道畅通。
11、煤气报警设施要随时保持完好。

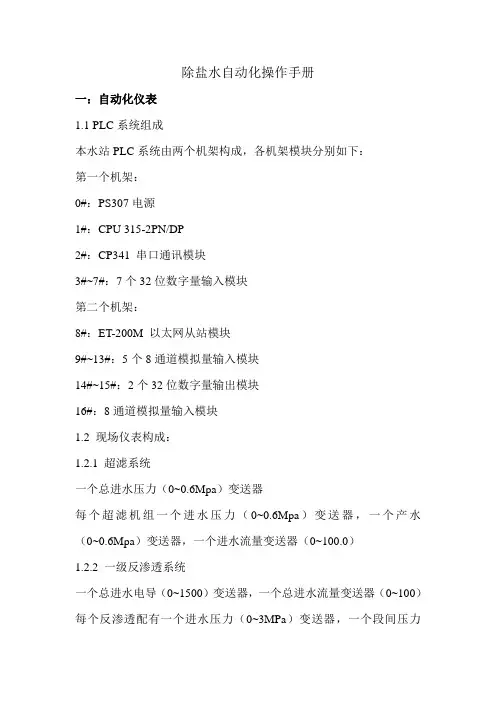

除盐水自动化操作手册一：自动化仪表1.1 PLC系统组成本水站PLC系统由两个机架构成，各机架模块分别如下：第一个机架：0#：PS307电源1#：CPU 315-2PN/DP2#：CP341 串口通讯模块3#~7#：7个32位数字量输入模块第二个机架：8#：ET-200M 以太网从站模块9#~13#：5个8通道模拟量输入模块14#~15#：2个32位数字量输出模块16#：8通道模拟量输入模块1.2 现场仪表构成：1.2.1 超滤系统一个总进水压力（0~0.6Mpa）变送器每个超滤机组一个进水压力（0~0.6Mpa）变送器，一个产水（0~0.6Mpa）变送器，一个进水流量变送器（0~100.0）1.2.2 一级反渗透系统一个总进水电导（0~1500）变送器，一个总进水流量变送器（0~100）每个反渗透配有一个进水压力（0~3MPa）变送器，一个段间压力（0~3MPa）变送器，一个浓排压力（0~3MPa）变送器，一个产水压力（0~3MPa）变送器，一个产水电导变送器（0~100）,一个产水流量变送器（0~100）1.2.3 二级反渗透系统一个总进水PH（0~14）变送器，一个总进水流量变送器（0~100）一个进水压力（0~3MPa）变送器，一个段间压力（0~3MPa）变送器，一个浓排压力（0~3MPa）变送器，一个产水压力（0~3MPa）变送器，一个产水电导变送器（0~100）,一个产水流量变送器（0~100），一个浓水流量变送器（0~100）1.2.4 EDI系统一个总进水流量变送器（0~100），一个产水电导（0~2）二：系统连锁保护2.1 超滤系统2.1.1 液位连锁超滤反洗时与超滤产水箱液位进行连锁，其连锁值如下：当超滤产水箱液位低于1.5米时候，两组超滤都不允许反洗，其反洗允许位被复位，超滤系统一直产水，直至超滤产水箱液位增至2米，反洗解锁，两组超滤依次反洗，每组反洗完后自动回到产水状态。

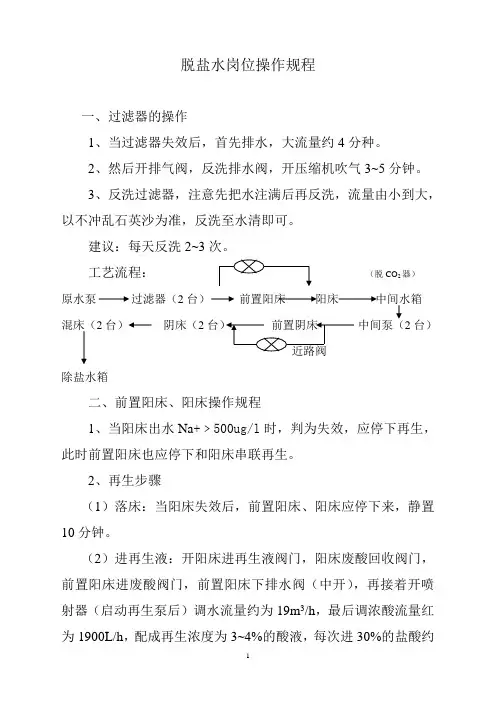

脱盐水岗位操作规程一、过滤器的操作1、当过滤器失效后，首先排水，大流量约4分种。
2、然后开排气阀，反洗排水阀，开压缩机吹气3~5分钟。
3、反洗过滤器，注意先把水注满后再反洗，流量由小到大，以不冲乱石英沙为准，反洗至水清即可。
建议：每天反洗2~3次。
工艺流程：（脱CO器）2原水泵过滤器（2台）前置阳床阳床中间水箱混床（2台）阴床（22台）除盐水箱二、前置阳床、阳床操作规程1、当阳床出水Na+﹥500ug/l时，判为失效，应停下再生，此时前置阳床也应停下和阳床串联再生。
2、再生步骤（1）落床：当阳床失效后，前置阳床、阳床应停下来，静置10分钟。
（2）进再生液：开阳床进再生液阀门，阳床废酸回收阀门，前置阳床进废酸阀门，前置阳床下排水阀（中开），再接着开喷射器（启动再生泵后）调水流量约为19m3/h，最后调浓酸流量红为1900L/h，配成再生浓度为3~4%的酸液，每次进30%的盐酸约1600Kg，进酸时间约60分钟。
注：用前置阳床下排水阀控制床内压力，保证庆内满水，微压，一般压力为0.02Mpa左右。
（3）置换：进完酸后，只关闭浓酸阀门，其余阀门不动，置换时间100分钟。
（4）阳床合格备用，但前置阳床应成床冲洗20分钟，然后立即投入运行。
阳床失效判断标准：最可靠控制Na+≤500ug/l,也可根据其酸度控制，当酸度下降其稳定值的20%为失效。
三、前置阴床、阴床操作规程1、当阴床出水电导率＞10us/cm或SiO2＞100ug/l时为失效。
应停下再生。
2、再生步骤：（1）落床：当阴床、前置阴床失效后，应停下来，静置落床10分钟。
（2）进再生液：开前置阴床废碱回收阀，下排水阀（中开），开阴床再生液进口阀，开阴床废碱回收阀，启再生泵，调喷射器，总水流量约18m3/h。
然后调浓碱阀，调流量约1400~1500L/h。
注：用前置阴床下排水阀控制其床内满水，微压，压力在0.02Mpa左右。
配成再生液为2%~2.5%左右，每次进30%的NaOH约900kg，时间约50分钟。

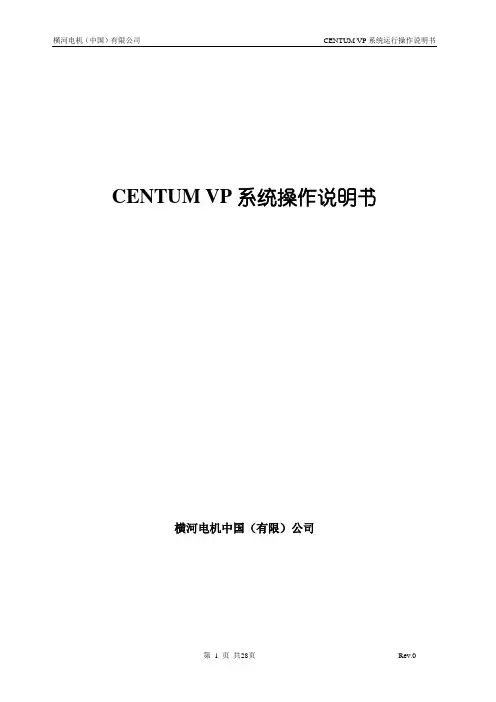

CENTUM VP系统操作说明书横河电机中国（有限）公司前言CENTUM-VP R5.02系统是日本横河公司推出的基于WINDOWS-7 的大型DCS系统。
该机型继承了以往横河CENTUM CS3000的优点，并推出了全新的人机操作界面。
操作站采用通用PC机，控制站采用全冗余热备份结构，使其性能价格比最优，是目前世界上最先进的大型DCS系统之一。
其有以下优点：★D CS与PC一体化★增强的操作监视功能★成熟的控制和通信功能★高效率的工程功能★可脱离FCS进行模拟测试★使用电子手册以下详细介绍各项操作：软件操作说明一．画面操作(注：以下内容如与功能规格书有出入处，以功能规格书为准)1．OV0*** 总貌画面在该画面中，有3个画面调用块，所有主要控制分组画面均在此窗口。
当你需要调出某一画面时，将光标箭头放在某一窗口块上，然后双击鼠标左键，就会出现一新窗口。
2．*GR0*** 操作监视用流程图：在该画面中，有以下特性：2.1仪表数据：实时显示过程数据蓝色：表示仪表正常其它颜色闪烁：表示仪表故障2.2电动截止阀：绿色：表示阀门打开红色：表示阀门关闭黄色：表示故障（不到位等）2.3风机、电机：绿色：表示电机运行红色：表示电机停止黄色：表示故障（不到位等）2.4调节阀：绿色：表示阀门打开（阀门开度3%以上）红色：表示阀门关闭（阀门开度小于3%）2.5活动液位：以棒图的长度实时显示过程数据的大小蓝色：表示正常红色：表示高限、低限报警（无高高、低低报警时）或者高高、低低报警黄色：高、低限报警（有高高、低低限报警时）2.6触屏：在数据、模拟量调节门、开关量调节门及风机、电机模块上均制作有触屏块。
将光标放在模块上，双击鼠标左键，就可以调出对应操作面板。
2.7流程图软键：在流程图的底部放置一系列功能键，主要实现简便功能。
安排如下：“总貌”-----调出本工段流程图总貌画面；“流程图菜单”-----调出本工段流程图列表画面；“控制分组菜单”-----调出本工段控制分组列表画面；“趋势分组菜单”-----调出本工段趋势分组列表画面；软件键操作方法：在某软键上用双击鼠标左键就可以调出软件键上所对应的画面。
博天糖业股份有限公司脱盐水装置上位机操作手册江苏双浪水处理设备有限公司2012-10-11目录一．流程一介绍----------------------------------- 3二．流程二介绍 ---------------------------------- 6三．参数设定介绍---------------------------------- 9四．报警记录介绍--------------------------------- 12五．历史记录介绍--------------------------------- 13六．注意事项介绍--------------------------------- 14.流程一介绍:TT1- 1下干丽71 12 Jiit ia* ti 下早肋11 \1 Jb*■ ■i r iil't ：卜干d311 iir盘話*壬+IH -蘆昏二2.马达设备的操作柱就地/远控，上位机中央手动/自动；电动阀设备现场操作箱的远控/手动，上 位机中央手动/自动；现场马达的运行/停止/故障；阀门的开输出/开到位，关输出/关到位的状态 参照下图在流程图上的说明：AK1 1tt f制IZ#水聚揑用中II 单来女封規用］|丄I I 爭投定I —OS电机运行 _______________________________________ 设备状态说明图例电机停止 O 阀门正在关动作•闊门关對傥 OMt 陶威泵中实自动控制O\L 陶或泵处地操佗,转砂 电机过载 @ 陶门正在开动伦© 阀门开到位 Q\H 禹或泵中央手动控制O\A 阕或泵就地撫作”转远扌3•点击生水加压泵本体将会弹出如下图操作框: ①.右下角开关的作用是可以选择水泵运行模式：如果生水加压泵在单泵交替使用模式下自动运行，那么对应水泵下的累计运行时间开始计时当大于下面交 替设定设定的时间就自动切换到另一台。
如果其中有一台设置在就地或中央手 动或有故障时剩下那台自动运行硬件条件满足的泵运行。
如果反冲泵在双泵同1.鼠标指针停留在 「■' 上点击左健将进入流程一画面如下图:迸苏探谡木牡理设备有離上司革制U 站 LIPmy™-所首鼻工!Mt 黠玛挣止:T"F1imin ttCJtii博天糖业股檢有限公司化水处理系统|53：7鸣竺□E 目耳*啦2012-II0-1 ] ]i&：3Z ；Mr^~自申即就地扌仝制冷计运行|巒钟时使用的模式下自动条件满足时将会同时启动两台生水加压泵。
②.2#累计运行下面开关的作用：当交替设定值等于 0时水泵自动运行不进行交替，但可以通过此开关人为选择投入使用的水泵。
交替设定值大于0,该功能不可操作。
4•点击仪表频率和除盐水流量显示值将会弹出如下图的子画面： （这里用除盐水母管流量计为例）① •模板原始信号是西门子模拟量模板采集到仪表的仪表电流原始信 号。
② .20毫安量程上限值是对应仪表输出 20毫安电流值时设定的值。
③ .4毫安量程下限值是对应仪表输出 4毫安电流值时设定的值。
④ .线性偏差修正值是指现场和计算机显示的值存在固定偏差时把这 个偏差值输进去使计算机和现场显示保持一致。
⑤ •小信号切除值是指管道里没有真正的流量，但流量计有很小的波动流量为了使累计值更贴合实 际可以把稍微大于波动上限一点的值输入进去。
⑥ .上述的功能主要是为仪表维护人员而设定，工艺操作员也因该了解。
这对以后自行调校或更换 仪表比较方便。
点击左图热交换器中开关可以设置蒸汽调节阀与进水阀和热交器出水温度联动，或蒸汽调节阀不参与控制始终关闭。
6•点击除盐水泵1#或 2#除盐水泵的位号叵可可以弹出如下图操作框:① .除盐水变频恒压供水启动投用后 1#泵延 时（*** ）秒启动变频。
女口 1#变频启动后管网 压力小于管网恒压控制值减去切换泵死区设定值并且变频器输出频率大于判断加泵频率 设定值时间大于需加泵滤波设定值时 1#变频泵停止延时（*** ）秒变成工频运行，同时延 时（*** ）秒启动2#泵变频。
② .当有工频和变频泵同时运行时如果管网压 力大于管网恒压控制值加上切换泵死区设定值并且变频器输出频率小于判断减泵频率设定值时间 大于需减泵滤波设定值时工频泵将直接停止仅保留变频泵运行。
③ .如果管网压力再有偏低的情况泵运行的规律和上述①，②描述规律雷同。
④ .比例参数设定值的作用是：如果调节作用太强引起输出压力上下振荡可以减小该值，如果调节 作用很慢可以加大该值；积分时间参数设定值的作用是：如果调节作用太强引起输出压力上下振荡 可以增大该值，如果调节作用很慢可以减小该值。
微分时间参数设定值的作用是：如果调节作用太 强引起输出压力上下振荡可以减小该值，如果调节作用很慢可以加大该值。
如果确实需调整上面的 参数可以请热控专业的人员进行调整。
⑤ .上述的参数的设定值和运行后的显示值均可用在上图中对应找到。
慎栈底堀宦号FFF3勿臺安量程上限值 r 睫安童铸下返海盖性偏基修王值5. 换TO节水盛节调 真与和动7•点击下边变频供水启动按钮和变频供水停止按钮可使除盐水恒压供水开启或关闭左边的数值是管网目标恒定压力控制值，作用和除盐水泵对话框里的值完全一样。
8•点击除盐水泵本体将弹出下面操作框：-I①•只要有一台泵设置中央自动模式泵就会根据管网压力和控制值设定压力进行自动调节恒定在控制值设定压力。
压力控制值左边的滑动条和控制值均起控制值设定输入作用，只是形式不同而已。
②.如果泵都在中央手动模式变频启动后可以手动调节变频器的运行频率，频率控制值左边的滑动条和控制值均起控制值设定输入作用，只是形式不同而已。
9.两台除盐水泵恒压切换的动作和规律可以在下图中预知:視盐水泵工频变频切換状态说明'所有泵工频变頻超停止10.①•点击下图的工频加药按钮可以弹出左图的操作框：|工顼|| T9* | | T9B左图功能与一3描述相同，不在复述1廿就地隹制电央手动|二巨ii 囂计运行］「0井钟酢就地牲制中央手功(fo 1立时切換便用单枣艾酋悭用交酱设定1 ■ M②•点击上图的变频加药按钮可以弹出下图的操作框:<•中虫宇勘-iras IFHJ as 031HZ a.只要有一台泵设置中央自动模式泵就会根据管网PH和控制值设定PH进行自动调节在控制值设定PH PH控制值左边的滑动条和控制值均起控制值设定输入作用，只是形式不同而已。
b.如果泵都在中央手动模式启动后可以手动调节变频器的运行频率，频率控制值左边的滑动条和控制值均起控制值设定输入作用，只是形式不同而已。
c.比例参数设定值的作用是：如果调节作用太强引起输出PH上下振荡可以减小该值，如果调节作用很慢可以加大该值；积分时间参数设定值的作用是：如果调节作用太强引起输出PH上下振荡可以增大该值，如果调节作用很慢可以减小该值。
微分时间参数设定值的作用是：如果调节作用太强引起输出PH上下振荡可以减小该值，如果调节作用很慢可以加大该值。
如果确实需调整上面的参数可以请热控专业的人员进行调整。
11.水泵边上小绿旗表示只要自动运行条件满足该设备将自动投入运行状态。
小红旗表示切换不是1*网*币■鼐《?豊辿I：rijnnEKiMPQni*Ht Ow QM. 弄&£4幅人中沖RDv*1L J12*G'17F干门U 1E It " ll 今土1H・fc1HSTZTR'E(.FE用-.-1T 干X LS164-曲用一*百以匚蔑报警H9S3 S3宓11匸J誘i蔡上恨水10月1 | MH■l=5l»see__护 r tirff 'It-556W?S¥I町■ a|y!c?cff + 31:1C=«»v 83-A：：GJKmi绘；!«■CMm!SQ乌*C3C郭诗IS我匸：3Cm!SSl??31£3S^T T■ e w石.'L苍衆警ess03$申和池査加髙■ -(■ '：-T iV 确认巨甘时阖二三示3秒灯⑺二『卫寸住申師番恪aT J 丄訝工TT-0秒2H星0■ -C魅定也呼宅也s和幵启显示*幵扈矍示F启-令目始关供显示C彌就①.中和池液位超高后进入中和过程，先打开对应的回流阀和进气阀打开中和泵。
如果PH 偏高将打开加酸阀，偏低将打开进碱阀。
加酸碱将间断进行使再生废水有充足的时间反应。
如果中和的PH在允许的范围内并且超过设定的滤波时间将关闭回流阀打开排放阀。
如果在排放过程中PH超出允许范围并且超过设定的2•点击下面的开关可以选择于自动中和允许中由运行累计时间控制而是由人工来切换。
小黄旗表示切换使用的水泵因为控制要求进行了同时运行。
12.将鼠标指针停留在设备位号或仪表显示值时将显示详细的中文名称以帮助更好了解整个工艺流程。
二.流程一介绍:1.__________________________ 鼠标指针停留在—竺点击左健将进入流程二画面如下图:1•点击中和池本体将弹出以下操作框:滤波时间将开启回流阀关闭排放阀，重新进行中和直至合格后再次排放。
上述的时间②.上述的时间参数的设定值和运行后的显示值均可用在上图中对应找到。
1#或2#进入自动中和，现场引水罐的手动阀门要和这里设置保持一致否则中和池液位不能正常起作用。
中和池上的小绿旗代表该中和池正处博天糖业股紛右眼公司化水处理系址江苏刃JE术肘理设备有C0E司承制MlBrLO-ia 12:11:4a［註-------- I -------------------m| m\曲旺- 豪・戟負富M»^ r 力壬二营SUHT/h7*口宜：:超旅證T RS*»i-某后寸:上:一些：：起三蜒■晝报鲁0刃—朮许帙水壬报警辛上巫二中〒-.辱记二T >戏抚書誹・止11 simr | 口^>«：己金*曲角卢甲上屯中5鴻*屮*1¥*片3.原水箱液位参数设定作用说明:SSS 高抿普522H38开启进水阀3SS 允许供水低报警!SS 荼止供水t AA ①.现场实际测量值。
②.当测量值大于高报警设定值连续超过（5）秒钟时上位机将报警。
③.当测量值大于关闭进水阀设定值时将关闭生水进水阀。
④.当测量值小于开启进水阀设定值时将开启生水进水阀。
⑤.当测量值大于允许供水设定值时将允许生水加压泵自动启动。
⑥.当测量值小于低报警设定值连续超过（5）秒钟时上位机将报警。
⑦.当测量值小于禁止供水设定值时自动启动的生水加压泵将被停止。
如果是上位机手动启动生水泵或反洗泵是也将缺水保护性停车，以免烧坏机械密封。
⑧.如果点击绿色的测量名称将弹出下面操作框，其余参数设定框的功能相同：a.模板原始信号是西门子模拟量模板采集到仪表的仪表电流原始信号。
