CAD制图家具规范尺寸（单位：厘米）衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65 推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240厕所、庖厨门：宽度：80，90；高度：190，200，210窗帘子盒：高度：12-18；深度：单层布12；双层布16-18（现实尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫儿高：35-42；背高：70-90双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或60-75正方：长度75-90，高度43-50 大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42 方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78 书桌下缘离地至少58；长度：最少90（150-180最佳）饭桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200 木隔间墙厚：6-10；内角材排距：长度（45-60）*90室内常用尺寸：1、墙面尺寸(1)踢脚掌高；80—200mm。

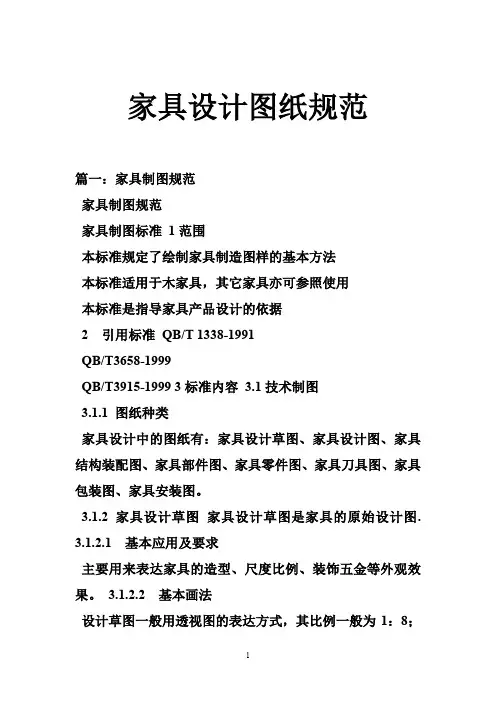

家具设计图纸规范篇一：家具制图规范家具制图规范家具制图标准1范围本标准规定了绘制家具制造图样的基本方法本标准适用于木家具，其它家具亦可参照使用本标准是指导家具产品设计的依据2 引用标准QB/T 1338-1991QB/T3658-1999QB/T3915-1999 3标准内容3.1技术制图3.1.1 图纸种类家具设计中的图纸有：家具设计草图、家具设计图、家具结构装配图、家具部件图、家具零件图、家具刀具图、家具包装图、家具安装图。
3.1.2 家具设计草图家具设计草图是家具的原始设计图.3.1.2.1 基本应用及要求主要用来表达家具的造型、尺度比例、装饰五金等外观效果。
3.1.2.2 基本画法设计草图一般用透视图的表达方式，其比例一般为1：8；并需注明产品的形体规格及特殊要求。
3.1.3 家具设计图家具设计图是在设计草图的基础上整理而成的。
家具设计图统称之为大样图。
出口家具的设计图一般使用英制，国内家具设计图一般为公制。
3.1.3.1 基本应用及要求设计图主要用于样板的开发及刀具、模具的制作和结构设计时的依据。
3.1.3.2 基本画法家具设计图要求用1:1的比例绘制，要有详尽的三视图表示清楚家具图形的外观形状及结构要求，对于在三视图中无法表达清楚的地方，需使用局部视图和向视图表示，适当配以文字描述，表述家具所用材料、技术要求及修改记录等。
3.1.4家具结构装配图家具结构装配图是表达家具内外详细结构的图样。
3.1.4.1 基本应用及要求在满足设计图所表达的尺寸、形状、结构条件下，详细表达材料、尺寸、功能及零、部件间的装配关系结构装配图主要用于指导家具产品的装配，要求把各零部件的装配尺寸在图上用完整尺寸表达出来。
3.1.4.2 基本画法1、装配图包括一组基本视图、结构的局部详图和某些零件的局部视图。
基本视图反映家具的整体，一般不少于二个视图，为完整表达内部结构常用剖视图或局部详图。
2、装配图上要标注零、部件间装配所需的尺寸，尤其是影响产品功能的尺寸。

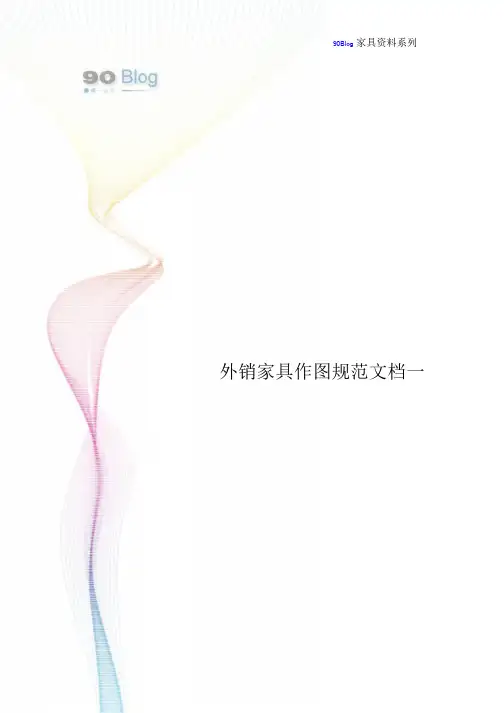

90Blog家具资料系列外销家具作图规范文档一90Blog家具资料系列-2-1.(正视图、侧视图、俯视图)，要做到长对正，高平齐，宽相等。
2.打印在加工图上的文字一律为,文字设置为居上方，水平置中，从尺寸线偏移，箭头为，超出尺寸线为1mm，起点偏移量为，汉字也为。
3.视图布局一律依国外标准即：正视图在下，俯视图在上，侧视图在右，视图方向尽可能不改变零件的装配位置和方向，以保证直观。
三视图不一定要画全，有时可画其中的二个视图保证尺寸齐全，直观反映形状特征尺寸即可(如板类、前横、后横等)。
4.三视图：图号的顺序与配制表，能相互协调一致，外观图─三视图，前框-后框-面框-底框-侧框-顶框-饰条-面板，侧板类-门框-抽屉-连接木类(三角木)。
5.柜类：外观图─三视图─前框─后框─线条(面下线、脚线、顶线、帽檐、饰条、腰线)，板材(面板─侧板─底板─背板─顶板)─门框(立柱、上横、下横、门缝条、门夹扣衬木、门外线、门内线)─抽屉(抽面板、抽侧板、抽后板、抽底三角木)─连接木(三角木、连接木)。
床(床柱、床头、床尾、床道)。
6.尺寸标准要注意加工基准，要以加工基准面作标注基准（有以美工线为基准），同一系列木榫要统一，φ8或φ10，有破璃的门框尽量用φ10的木榫。
7.各个部件能显示出来，特别是三角木，连接木，支撑脚，脚柱等，以防各部件相互冲撞。
8.抽屉、门作为一个BLOCK插入三视图，以便修改图纸标注抽屉，门各边间隙尺寸，抽屉拉手孔位，门拉手孔位，以便组立。
9.所有面板、侧板、抽面、门等有拼花尺寸，一律与结构图区别分开，以防尺寸混淆不开。
10.所有孔位必须注明X方面，Y方向的定位尺寸和孔位深度，配用相对应规格的五金。
11.俯视图带弧形，侧视图应画最大处，剖面图以正确反映宽度方向各零件的形状和装配位置，尤其是要注意各零件侧视图宽度尺寸，必须和俯视图宽度吻合。
框架上的孔位一律在组立图标准，部件图不用画。
12.1：1大图，料单中的重要部件尺寸必须在图中注明，长度和宽度方向尺寸应集中标注在俯视图中，高度方向的尺寸标注在侧视图或正视图反映主要形状的视图中，特别重要的定位或螺杆也需标注，不论样品图和生产图均同一标准。
家具设计图纸规范篇一：家具制图规范家具制图规范家具制图原则1范畴本原则规定了绘制家具制造图样基本办法本原则合用于木家具，其他家具亦可参照使用本原则是指引家具产品设计根据2 引用原则QB/T 1338-1991QB/T3658-1999QB/T3915-1999 3原则内容3.1技术制图3.1.1 图纸种类家具设计中图纸有：家具设计草图、家具设计图、家具构造装配图、家具部件图、家具零件图、家具刀具图、家具包装图、家具安装图。
3.1.2 家具设计草图家具设计草图是家具原始设计图.3.1.2.1 基本应用及规定重要用来表达家具造型、尺度比例、装饰五金等外观效果。
3.1.2.2 基本画法设计草图普通用透视图表达方式，其比例普通为1：8；并需注明产品形体规格及特殊规定。
3.1.3 家具设计图家具设计图是在设计草图基本上整顿而成。
家具设计图统称之为大样图。
出口家具设计图普通使用英制，国内家具设计图普通为公制。
3.1.3.1 基本应用及规定设计图重要用于样板开发及刀具、模具制作和构造设计时根据。
3.1.3.2 基本画法家具设计图规定用1:1比例绘制，要有详尽三视图表达清晰家具图形外观形状及构造规定，对于在三视图中无法表达清晰地方，需使用局部视图和向视图表达，恰当配以文字描述，表述家具所用材料、技术规定及修改记录等。
3.1.4家具构造装配图家具构造装配图是表达家具内外详细构造图样。
3.1.4.1 基本应用及规定在满足设计图所表达尺寸、形状、构造条件下，详细表达材料、尺寸、功能及零、部件间装配关系构造装配图重要用于指引家具产品装配，规定把各零部件装配尺寸在图上用完整尺寸表达出来。
3.1.4.2 基本画法1、装配图涉及一组基本视图、构造局部详图和某些零件局部视图。
基本视图反映家具整体，普通不少于二个视图，为完整表达内部构造惯用剖视图或局部详图。
2、装配图上要标注零、部件间装配所需尺寸，特别是影响产品功能尺寸。
3、装配图应有一种涉及所有零、部件在内明细栏，明细栏在装配图标题栏上方。
零、部件在装配图中要相应明细表中序号编号，编号按编号规则。
4、装配图上还要注明装配注意事项等技术规定。
3.1.5 家具部件图家具部件图是表达零、部件装配关系图样。
3.1.5.1 基本应用及规定部件图用来指引部件加工及装配，图样要有部件加工及装配所必要尺寸根据及技术规定。
3.1.5.2 基本画法1、主视图除表达部件形状特性外，尽量与部件在家具中位置方向保持一致。
2、注意加工尺寸定位基准选取及精准配合尺寸公差规定标注。
3.1.6 家具零件图家具零件图是用于表达家具零件形状、大小、以及零件加工所必要尺寸图样。
3.1.6.1 基本应用及规定零件图是用于指引零件加工图样。
必要注意榫眼、孔位等尺寸基准选取。
3.1.6.2 基本画法1、零件主视图选取要以反映该零件重要形状特性。
同步也要反映该零件重要加工位置；对于细微或不易表达部位，应用局部详图表达。
2、要标注加工所必要尺寸及工艺技术规定。
3.1.7家具刀具图家具刀具图是依照家具大样图中零件截面轮廓形状绘制,用于制作刀具图样。
3.1.7.1 基本应用及规定3.1.7.2 基本画法刀具图是用作指引刀具制作及刀具使用时检查原则。
必要是取设计图上零件垂直截面轮廓，比例为1：1。
3.1.8家具包装图家具包装图是指引家具包装图样。
3.1.8.1 基本应用及规定包装图是用来指引工人包装家具图样。
必要清晰表达包装材料数量及摆放位置。
3.1.8.2 基本画法1、至少需要二个视图来表达家具包装办法，并配有材料明细表，重要材料编号后相应填写材料明细3、绘制包装箱上所需包装麦图。
2、绘制各种包装材料（如：木格架、U纸槽、直纸角、三角纸槽等）截面图及其粘贴纸皮、泡沫图样。
3.1.9家具安装图家具安装图是用来指引家具安装图样。
3.1.9.1 基本应用及规定所有拆装零部件都需要绘制安装图。
3.1.9.2 基本画法1、安装图涉及标题、拆装环节、五金及零部件明细表、拆装简图四部份，其原则拆装图格式如图3.1.9. 2、安装图有如下二种表达办法用一种视图完整表达家具拆装办法，如图3.1.9.2（a）。
用几种视图分别表达家具不同部位拆装办法，如图 3.1.9.2（b）。
3.2基本制图3.2.1 基本表达法 3.2.1.1 基本视图家具向基本投影面投影所得主视图、俯视图、左视图、右视图、仰望图、后视图六视图叫基本视图。
它在图样上对的位置如图3.2.1.1：家具制图采用主视图、俯视图、左视图三视图作为基本视图。
制图必要按照严格投影关系绘制基本视图，非必要时其位置不要随意挪动；主视图选取要能充分显示该家具、及其零部件形状特性，整件家具普通总是以家具正面作为主视图投影方向。
3.2.1.2 向视图向视图是指依照实际需要自由配备视图。
它与基本视图不同样，不在固定位置，它可布置于图样中任何位置；但需要在相应视图附近用箭头指明其投影方向，箭头上要带有“╳”字母字样，并在相应视图上方注明“╳向”字母字样，表达投影方向箭头应尽量配备在主视图上。
如图3.2.1.2（A向）：3.2.1.3 局部视图将物体某一某些向某基本投影面投射所得到视图称为局部视图。
局部视图普通用双折线或波浪线断开。
图形上方应标出名称如“╳向”字母字样，并在相应视图附近用带有“╳”字母字样箭头指明投影方向。
如图3.2.1.2（B向）：3.2.1.4 斜视图当家具某某些向不平行于基本投影面投影所得视图称斜视图。
斜视图必要在其上方标出视图名称“╳向”字母字样。
并在相应视图附近用带有“╳”字母字样箭头指明投影方向。
如图3.2.1.4。
斜视图普通按投影关系配备，如图3.2.1.4-1，但在不引起误解状况下容许将图形旋转成水平位置，且图名上要加上旋转两字。
如图 3.2.1.4-2。
3.2.1.5 第一、三角画法简介两个互相垂直投影面将空间提成四个分角，如图3.2.1.5-1。
将物体置于第一分角内进行投影，画出物体图形办法称为第一角画法；而置于第三分角内办法称为第三角画法，此法在观测物体时规定：由前向后看，所得到视图称为前视图，由上往下看，所得视图称为顶视图，从右向左看所得视图为右视图，如图3.2.1.5-2。
中华人民共和国、德国和俄罗斯等采用第一角画法，而美、日等国家采用第三角画法。
3.2.2特殊表达法3.2.2.1 剖视图假想用剖切面剖开家具或其零、部件，将处在观测者和剖切面之间某些移去，而将别的某些向投影面投影所得图形，即为剖视图。
剖视图分为全剖视图、半剖视图、局部剖视图、阶梯剖视图、旋转剖视图五类。
3.2.2.1.1全剖视图用剖切面完全地剖开家具或其零、部件所得视图，即为全剖视图。
如图3.2.1.2中C-C剖视图所示。
3.2.2.1.2半剖视图当家具或其零、部件具备对称平面时，在垂直于对称平面投影面上投影，可以以对称中心线为界一半画成剖视，另一半画成视图，即为半剖视图。
如图3.2.1.2正视图。
用剖切面局部剖开零、部件所得视图即为局部剖视图。
3.2.2.1.4 阶梯剖视图用几种平行剖切平面剖开家具或其零、部件办法所得视图，即为阶梯剖视图。
如图3.2.1.2图中D-D视图所示。
3.2.2.1.5旋转剖视图用两个相交剖切平面（交线垂直于某一基本投影面）剖开家具或其零、部办法所得视图，即为旋转剖视图。
如图3.2.2.1.5。
3.2.2.1.6剖视位置与剖视图标注1、在剖视图上方应标出图名，如“A-A”。
在相应视图上要用剖切符号表达剖切位置，并标注上同样字母。
2、当剖切平面位置处在对称平面或清晰明确，不致引起误解时，容许不标注剖切符号。
3、当单一剖切平面剖切位置明显时，局部剖视图标注容许省略。
3.2.2.2 剖面图剖面图就是用假想剖切面将家具某某些切断，仅画出断面图形图样。
剖面图分重叠剖面图及移出剖面图两种类型。
3.2.2.2.1重叠剖面图将剖面图形直接画在视图轮廓线内部图样叫重叠剖面图。
1、重叠剖面自身轮廓画细实线，而本来视图上线条均应保存不动。
如2、而用剖切面表达雕饰时，可只画出雕饰某些。
如图3.2.2.2.2-2。
3.2.2.2.2 移出剖面图将剖面图形画在视图轮廓线外面图样叫移出剖面图。
1、移出剖面轮廓线是粗细和本来视图可见轮廓线同样实线，且剖面图尽量画在剖切符号或剖切平面迹线延长线上（剖切平面迹线是剖切平面与投影面交线，用点划线表达）如图3.2.2.2.2-1。
2、当剖切形状对称时，也可画在视图中断处。
如图3.2.2.2.2-2。
3、也可将剖面图画在其他恰本地方，但必要标注字母。
3.2.2.2.4 剖面标注办法1、当剖面形状对称，且画在剖切平面迹线上或其延长线上时，可用点划线代替剖切符号。
见图3.2.2.2.3-1。
2、剖面若对称，投影方向可不标注。
见图3.2.2.2.4。
3、重叠剖面不必标注字母，移出剖面画在剖切平面迹线上时，也不标注字母。
4、移出剖面可以画成与原视图不同比例，但必要标注比例（本原则规定把要表达部位标注清晰尺寸时，可不用标注比例）。
3.2.2.3 局部放大图将家具或其零、部件某些构造，用不不大于基本视图或原图所用比例画出图形称局部放大图。
局部放大图表达方式局部放大图可画成视图、剖视图、剖面图，它与被放大某些表达方式无关。
如图3.2.2.3.〔①放大图〕。
1、在视图被放大部位附近，画一种直径8mm实线圆，作为放大图索引标志，并在圆内写上数字。
同步，在详图上部附近画一种直径12mm粗实线圆，圆内写上同样数字作为详图标志；详图应放置在被放大某些附近，且关于某些尽量以双折线断开连起来画。
如图3.2.2.3〔①放大图〕：2、直接用圆圈出被放大某些，并引线用“╳”字母（或“╳”数字）标明放大某些，并在图形上方标出“?╳?放大图”（或直接在引线一端画放大图）。
如图3.2.2.3。
3、局部放大图往往画成与原图不同比例，但必要在图名下标注比例；由于图纸幅面关系，本原则规定局部放大图可不用标注比例，但放大要表达部位尺寸必要标注清晰。
如图3.2.2.3。
3.2.2.4简化画法对于某些常用、不致引起误解构造，可以用简化办法表达。
下面几种状况，可以用简化画法表达，但须标注清晰形体定位尺寸。
31、当家具零件具备相似构造并按一定规律分布时，只需画出几种完整构造，别的用细实线连接。
在零件图中必要注明该构造总数。
如图3.2.2.4-1。
2、若干直径相似且成规律分布孔，可以仅画出一种或少量几种，别的只需表达其中心位置，但需在零件图注明孔总数。
如图3.2.2.4-2。
3、编织藤席、草垫、铜网等有规律大幅面分布材料，可只在轮廓线附近示意地画出一小某些即可。
如图3.2.2.4-3（草垫简化法画）。
4、较长零件沿长度方向形状一致或按一定规律变化时，容许断开后缩短绘制，断裂处以波浪线画出。
