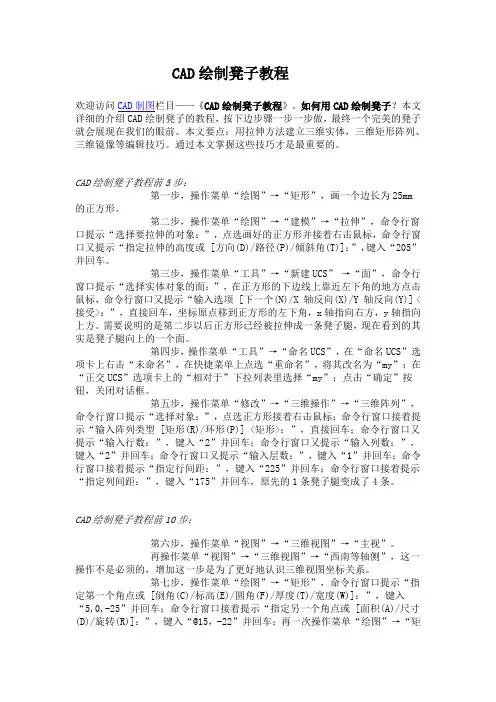

CAD绘制凳子教程欢迎访问CAD制图栏目——《CAD绘制凳子教程》。
如何用CAD绘制凳子？本文详细的介绍CAD绘制凳子的教程，按下边步骤一步一步做，最终一个完美的凳子就会展现在我们的眼前。
本文要点：用拉伸方法建立三维实体，三维矩形阵列、三维镜像等编辑技巧。
通过本文掌握这些技巧才是最重要的。
CAD绘制凳子教程前5步：第一步，操作菜单“绘图”→“矩形”，画一个边长为25mm的正方形。
第二步，操作菜单“绘图”→“建模”→“拉伸”，命令行窗口提示“选择要拉伸的对象：”，点选画好的正方形并接着右击鼠标，命令行窗口又提示“指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)]：”，键入“205”并回车。
第三步，操作菜单“工具”→“新建UCS” →“面”，命令行窗口提示“选择实体对象的面：”，在正方形的下边线上靠近左下角的地方点击鼠标，命令行窗口又提示“输入选项 [下一个(N)/X 轴反向(X)/Y 轴反向(Y)] <接受>：”，直接回车，坐标原点移到正方形的左下角，x轴指向右方，y轴指向上方。
需要说明的是第二步以后正方形已经被拉伸成一条凳子腿，现在看到的其实是凳子腿向上的一个面。
第四步，操作菜单“工具”→“命名UCS”，在“命名UCS”选项卡上右击“未命名”，在快捷菜单上点选“重命名”，将其改名为“my”；在“正交UCS”选项卡上的“相对于”下拉列表里选择“my”；点击“确定”按钮，关闭对话框。
第五步，操作菜单“修改”→“三维操作”→“三维阵列”，命令行窗口提示“选择对象：”，点选正方形接着右击鼠标；命令行窗口接着提示“输入阵列类型 [矩形(R)/环形(P)] <矩形>：”，直接回车；命令行窗口又提示“输入行数：”，键入“2”并回车；命令行窗口又提示“输入列数：”，键入“2”并回车；命令行窗口又提示“输入层数：”，键入“1”并回车；命令行窗口接着提示“指定行间距：”，键入“225”并回车；命令行窗口接着提示“指定列间距：”，键入“175”并回车，原先的1条凳子腿变成了4条。
