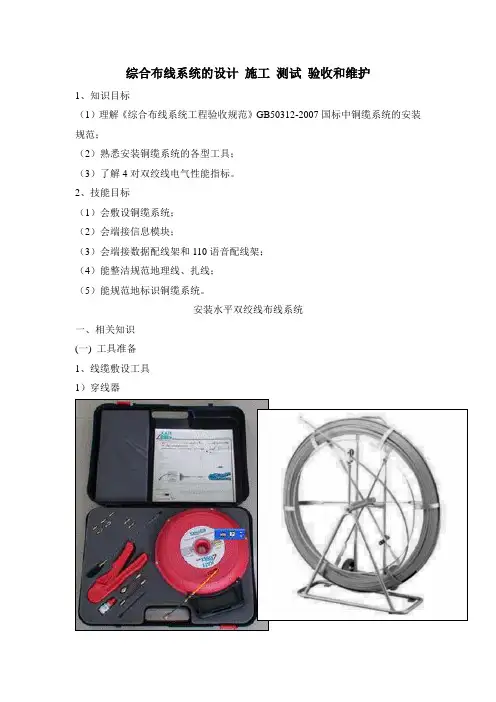

综合布线系统的设计施工测试验收和维护1、知识目标（1）理解《综合布线系统工程验收规范》GB50312-2007国标中铜缆系统的安装规范；（2）熟悉安装铜缆系统的各型工具；（3）了解4对双绞线电气性能指标。
2、技能目标（1）会敷设铜缆系统；（2）会端接信息模块；（3）会端接数据配线架和110语音配线架；（4）能整洁规范地理线、扎线；（5）能规范地标识铜缆系统。
安装水平双绞线布线系统一、相关知识(一) 工具准备1、线缆敷设工具1）穿线器2）双绞线端接工具剥线钳压线工具110打线工具3）标识工具2、线缆整理材料准备1）扎带2）理线架(环)3）标签材料准备(二) 标签材料准备1、线缆标签（1）普通不干胶标签。
该标签成本低，安装简便，不易长久保留。
（2）覆盖保护膜线缆标签。
该标识内容清晰，标签完全缠绕在线缆上并有一层透明的薄膜缠绕在打印内容上。
可以有效地保护打印内容，防止刮伤或腐蚀。
具有良好的防水、防油性能。
安装步骤如图5-9所示：2、套管标签只能在端子连接之前使用，通过电线的开口端套在电线上。
有普通套管和热缩套管之分。
热缩套管在热缩之前可以随便更换标识，具有灵活性，经过热缩后，套管就成为能耐恶劣环境的永久标识。
安装步骤如下：3、场标签由背面为不干胶的材料制成，可贴在设备间、配线间、二级交接间、建筑物布线场的平整表面上。
4、配线架标签配线架标签一般为插入标签，它是硬纸片，通常由安装人员在需要时取下来使用。
5、信息插座面板标签二、综合布线任务实施(一) 敷设双绞线1、敷设双绞线缆的基本要求（1）槽道检查。
（2）放线记录。
（3）线缆应有余量以适应终接、检测和变更。
对绞电缆预留长度：在工作区宜为3～6cm，电信间宜为0.5～2m，设备间宜为3～5m；有特殊要求的应按设计要求预留长度。
（4）桥架及线槽内线缆绑扎要求。
（6）电缆转弯时弯曲半径应符合规定。
（7）电缆与其它管线距离。
（8）预埋线槽和暗管敷设线缆应符合下列规定（9）拉绳速度和拉力。

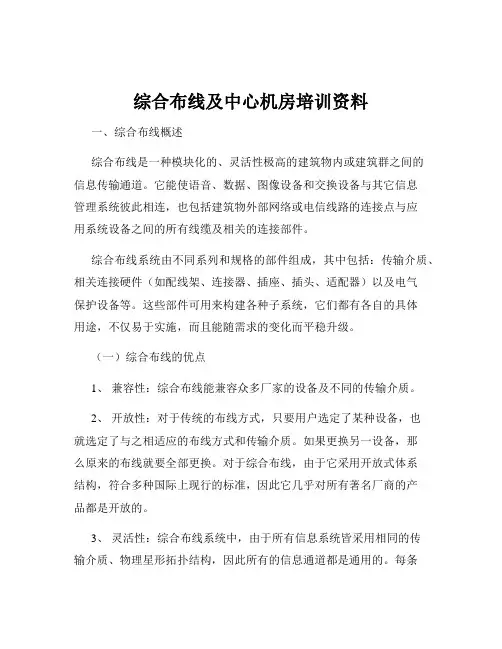

综合布线及中心机房培训资料一、综合布线概述综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
它能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线系统由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等。
这些部件可用来构建各种子系统，它们都有各自的具体用途，不仅易于实施，而且能随需求的变化而平稳升级。
（一）综合布线的优点1、兼容性：综合布线能兼容众多厂家的设备及不同的传输介质。
2、开放性：对于传统的布线方式，只要用户选定了某种设备，也就选定了与之相适应的布线方式和传输介质。
如果更换另一设备，那么原来的布线就要全部更换。
对于综合布线，由于它采用开放式体系结构，符合多种国际上现行的标准，因此它几乎对所有著名厂商的产品都是开放的。
3、灵活性：综合布线系统中，由于所有信息系统皆采用相同的传输介质、物理星形拓扑结构，因此所有的信息通道都是通用的。
每条信息通道可支持电话、传真、多用户终端。
另外，所有设备的开通及更改均不需要改变布线，只需增减相应的应用设备以及在配线架上进行必要的跳线管理即可。
4、可靠性：综合布线采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道。
所有线槽和相关连接件均通过 ISO 认证，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。
应用系统布线全部采用点到点端接，任何一条链路故障均不影响其它链路的运行，这就为链路的运行维护及故障检修提供了方便，从而保障了应用系统的可靠运行。
5、先进性：综合布线采用光纤与双绞线混合布线方式，极为合理地构成一套完整的布线。
所有布线均采用世界上最新通信标准，链路均按八芯双绞线配置。
5 类双绞线带宽可达 100MHz，6 类双绞线带宽可达 250MHz。
网络综合布线培训教程(含多场景)网络综合布线培训教程1.引言网络综合布线是构建现代通信网络的基础，是连接各种通信设备、传输信息的桥梁。
随着信息技术的快速发展，网络综合布线系统的需求日益增长，对于从事网络综合布线工作的技术人员的要求也越来越高。
本教程旨在为广大网络综合布线技术人员提供一个系统、全面的培训，帮助大家掌握网络综合布线的基本原理、技术规范、施工方法及测试验收等方面的知识。
2.网络综合布线基本原理2.1网络综合布线概念网络综合布线是一种将通信设备、传输线路、连接器等有机地连接起来，形成一个稳定、可靠、高效的通信网络的技术。
它涉及到通信线路、光缆、无线传输等多种传输介质，以及各种连接器、插座、配线架等配件。
2.2网络综合布线系统组成（1）工作区子系统：包括信息插座、插座盒、连接线等，用于连接终端设备与水平布线子系统。
（2）水平布线子系统：包括水平电缆、配线架等，用于实现工作区子系统与管理间子系统的连接。
（3）管理间子系统：包括配线架、交换机等，用于实现水平布线子系统与垂直布线子系统的连接。
（4）垂直布线子系统：包括垂直电缆、光缆等，用于实现管理间子系统与设备间子系统的连接。
（5）设备间子系统：包括网络设备、服务器等，用于实现数据交换、存储等功能。
（6）建筑群子系统：包括室外光缆、电缆等，用于实现建筑物之间的通信连接。
3.网络综合布线技术规范3.1国际标准国际上，网络综合布线的主要标准有：（1）ISO/IEC11801：国际标准化组织制定的综合布线系统国际标准。
（2）TIA/EIA568：美国通信工业协会制定的商业建筑通信布线系统标准。
3.2国内标准我国网络综合布线的主要标准有：（1）GB50311-2007《建筑与建筑群综合布线系统工程设计规范》。
（2）GB50312-2007《建筑与建筑群综合布线系统工程施工及验收规范》。
4.网络综合布线施工方法4.1施工准备（1）熟悉设计图纸，了解工程概况。
contents •网络综合布线概述•传输介质与连接器件•布线系统设计与规划•施工安装与测试验收流程•故障诊断与维护管理策略•行业发展趋势与挑战应对目录01网络综合布线概述定义与发展历程定义发展历程从传统的电话线布线到计算机局域网布线，再到当前的综合布线系统，网络综合布线技术不断演进，满足了日益增长的通信需求。
市场需求与行业应用市场需求行业应用基础知识体系架构综合布线系统组成包括工作区子系统、水平子系统、管理子系统、垂直子系统、设备间子系统、建筑群子系统等六个子系统。
传输媒介与连接器件传输媒介主要包括双绞线、同轴电缆和光纤等；连接器件包括配线架、信息插座、跳线等。
布线设计与施工遵循相关标准和规范，进行科学合理的设计和施工，确保网络综合布线的质量和性能。
02传输介质与连接器件双绞线由两根具有绝缘保护层的铜导线组成成本低，易于安装和维护适用于低速或短距离通信同轴电缆由内导体、绝缘层、外导体和护套组成传输频带较宽，抗干扰能力强适用于较高速率的数据传传输介质类型及特点01020304RJ45连接器用于连接双绞线具有8个引脚，支持T568A和T568B两种接线标准用于连接同轴电缆可实现同轴电缆与设备之间的快速连接和拆卸01 02 03010204选型原则及注意事项根据实际需求选择合适的传输介质和连接器件类型考虑传输距离、速率、成本等因素进行综合评估注意连接器件的兼容性和可靠性，确保网络稳定运行在安装和使用过程中，遵循相关规范和标准，确保施工质量和安全0303布线系统设计与规划设计原则标准规范布线系统设计等级030201设计原则与标准规范工作区子系统包括信息插座、连接跳线和适配器等，实现终水平子系统实现信息插座与管理子系统之间的连接，常用双管理子系统垂直子系统设备间子系统建筑群子系统系统结构层次划分设备间子系统规划方法01020304设备间选址设备间环境要求设备间布局规划设备间标识系统04施工安装与测试验收流程了解项目需求设计综合布线方案准备施工材料和工具确认施工环境和条件施工前准备工作及注意事项各类线缆铺设技巧和方法水平子系统线缆铺设垂直子系统线缆铺设设备间子系统线缆铺设管理间子系统线缆铺设线缆连通性测试测试工具准备性能测试验收报告文档和标签检查测试验收标准和流程介绍05故障诊断与维护管理策略常见故障现象及原因分析线路故障设备故障传输故障通过观察设备指示灯、端口状态等信息，判断故障发生的位置和性质。

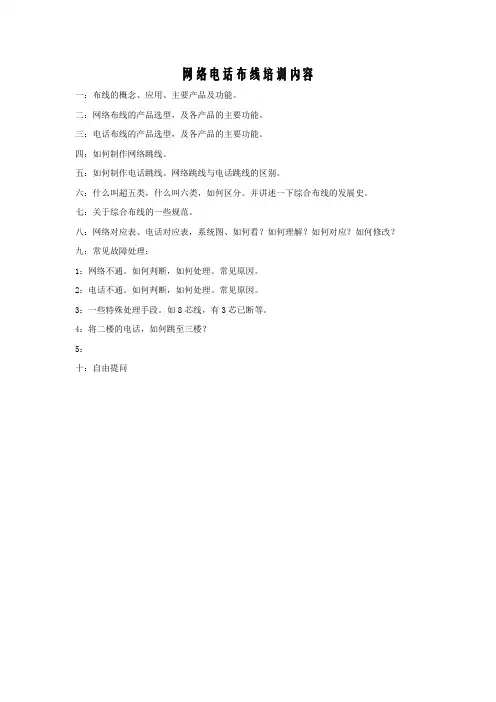

网络电话布线培训内容
一：布线的概念、应用、主要产品及功能。
二：网络布线的产品选型，及各产品的主要功能。
三：电话布线的产品选型，及各产品的主要功能。
四：如何制作网络跳线。
五：如何制作电话跳线。
网络跳线与电话跳线的区别。
六：什么叫超五类，什么叫六类，如何区分。
并讲述一下综合布线的发展史。
七：关于综合布线的一些规范。
八：网络对应表、电话对应表，系统图、如何看？如何理解？如何对应？如何修改？九：常见故障处理：
1：网络不通。
如何判断，如何处理。
常见原因。
2：电话不通。
如何判断，如何处理。
常见原因。
3：一些特殊处理手段。
如8芯线，有3芯已断等。
4：将二楼的电话，如何跳至三楼？
5：
十：自由提问。
