排烟气道原材料要求

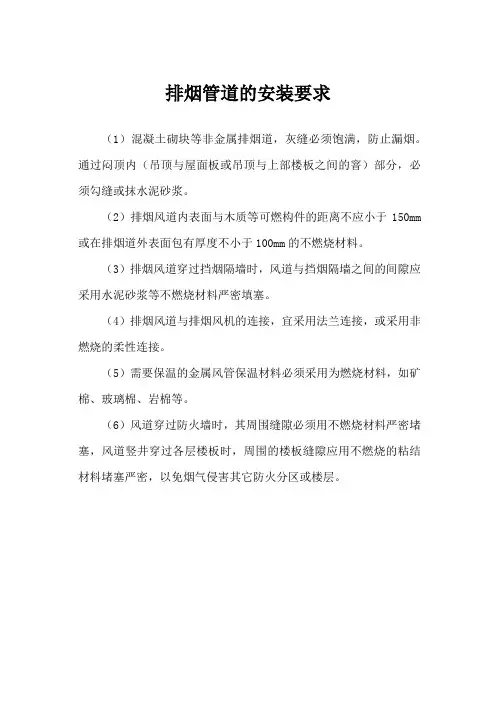

排烟管道的安装要求
（1）混凝土砌块等非金属排烟道，灰缝必须饱满，防止漏烟。

通过闷顶内（吊顶与屋面板或吊顶与上部楼板之间的窨）部分，必须勾缝或抹水泥砂浆。

（2）排烟风道内表面与木质等可燃构件的距离不应小于150mm 或在排烟道外表面包有厚度不小于100mm的不燃烧材料。

（3）排烟风道穿过挡烟隔墙时，风道与挡烟隔墙之间的间隙应采用水泥砂浆等不燃烧材料严密填塞。

（4）排烟风道与排烟风机的连接，宜采用法兰连接，或采用非燃烧的柔性连接。

（5）需要保温的金属风管保温材料必须采用为燃烧材料，如矿棉、玻璃棉、岩棉等。

（6）风道穿过防火墙时，其周围缝隙必须用不燃烧材料严密堵塞，风道竖井穿过各层楼板时，周围的楼板缝隙应用不燃烧的粘结材料堵塞严密，以免烟气侵害其它防火分区或楼层。

厨房卫生间烟气道技术要求住宅厨房、卫生间聚合物水泥防火型排气道系统技术要求一、资质要求：1.具有生产和销售高层建筑厨房、卫生间烟气道的营业执照；2.具有安装高层建筑厨房、卫生间烟气道资质；厂家有安装资质和个人应具有操作证；3.具有一次供货10000米和安装的能力；二、质量要求：生产和销售的高层建筑厨房、卫生间烟气道，应符合下列国家规范要求：1.【建筑设计防火规范】GB500162.【高层民用建筑设计防火规范】GB500453.【住宅建筑规范】GB503684.【住宅厨房、卫生间排气道】JG/T 194--20065.【耐碱玻璃纤维网布】JG/T 8416.【硫铝酸盐水泥】GB204727.【建筑用砂】GB/T 146848.【通风管道耐火试验方法】GB/T 174289.【建筑材料及制品燃烧性能分级】GB862410.【排油烟气防火止回阀】GA/T 79811.【混凝土用水标准】JGJ 6312.【轻骨料混凝土技术规程】JGJ 5113.【混凝土外加剂应用技术规范】GB 50019三、技术要求：1.排烟气道壁应采用强度等级为42.5Mpa的低碱水泥、机制砂、轻集料和聚合物改性剂按照比列配合成聚合物砂浆，加强筋采用高强度耐碱网格布；2.防火止回阀，外壳、阀芯均采用不锈金属材料，开启和关闭必须灵活；当烟气温度达到150度时应有自动关闭的功能，并可通过预留的检修口复位防火阀杆，替换易熔片；3.屋顶排气道风帽，采用固定式防倒灌风帽，用钢筋混凝土制作；混凝土强度等级为C25，钢筋采用HPB235级；4.厨房排气道的排风量要达到300--500m3/h，风压强度≥180pa；卫生间排气道的排风量要达到80-100m3/h，风压强度≥60pa;5.排气道及防火止回阀的耐火极限≥1.0h;6.垂直承载力≥90KN；7.气道及风帽规格尺寸、壁厚和长度按照图纸设计及陕2011TJ008图集要求；8.尺寸允许偏差：单位：mm长度L 横断面外廓公差端面对角线差值垂直度平整度A B0，9 +2，-4 +2，-3 ≤7 ≤1:400 ≤7注：垂直度指管体外壁面相对于管体端面而言9.排气道制品进场后需进行复检，制品复检应符合【住宅厨房、卫生间排气道】JG/T 194--2006质量要求。

排烟（气）道安装技术交底一、适用范围：本交底适用于朱雀E时代广场卫生间、厨房排烟（气）道安装施工。

二、产品型号：本工程烟道设计型号为A-8型（350×350）、C-4型（300×300）两种规格，其排烟系统由脱排油烟机（或卫生间排风机）、脱卸式止回阀、防火隔离门、排烟气道及屋面风道盖板组成。

三、材料要求：1、排烟气道采用M5水泥砂浆，中间夹22#龟甲网或耐碱玻纤网布，经人工抹制成矩形构件。

强度等级32.5硫铝酸盐水泥，其性能应符合JC/T659或JC714规定，耐碱玻璃纤维网格布性能应符合JC/T841规定。

2、所用建筑胶和防水油膏必须有出厂合格证。

四、质量要求：1、外观质量：排烟气道内表面应光滑，外表面应平整无孔洞和裂缝，端面平整且无毛边。

2、尺寸允许偏差详见附表：3、管体承载力设计值325KN，管体垂直破坏荷载≥40KN。

4、排烟气道别名的耐火极限≥1h。

5、烟道进厂需有出厂合格证和检验报告，烟道上标注生产日期、型号。

五、施工安装要求：1、烟气道安装应在土建主体工程完毕之后，楼地面、墙面、平顶粉刷之前进行。

2、出屋面烟气道安装应在屋面保温隔热层、防水层施工之前进行。

3、在烟气道安装处的楼板上预留比烟气道外包尺寸大50㎜预留孔。

4、安装烟气道应自下而上逐层安装。

5、安装烟气道前，应按设计图纸，检查楼板预留孔及烟气道的安装方向位置，弹出中心线，然后在烟气道垂直面两侧也弹出中心线，烟气道就位时应对准中心线，周边用木楔固定。

挂线校直、上下烟气道接合处满涂建筑胶与水泥素灰0.6：1混合胶浆或防水油膏，再支底模用C20细石砼分二次将预留孔的缝隙浇捣密实（二次浇捣时，将预留孔凿成企口缝），并捣成高处楼板面300㎜的防水反口。

6、脱卸式止回阀与烟气道的连接处应加装垫片，保证平整密封、不漏气。

厨房、卫生间设有吊顶时，应在止回阀下部留有操作孔（检修孔）。

7、排烟气道在施工安装过程中，为防止杂物掉入管道内，管口应采取遮盖措施。

烟道的规范烟道是指烟囱或排烟管道，用于将燃烧产生的烟气、废气排放至室外。

烟道的规范是为了确保烟气排放的安全性和环保性，保证室内空气质量和人员健康。

以下是烟道规范的一些重要内容。

1. 烟道设计：烟道的设计需满足国家相关法规和标准的要求，并根据建筑结构和燃烧设备特点进行合理的设计。

烟道应具备足够的高度和截面积，以确保烟气排放的畅通和流速的合理分布。

2. 烟道安装：烟道的安装应由具备相应资质和经验的专业人员进行。

安装时需考虑烟道与建筑物的连接，确保无渗漏和漏风现象，以防烟气外溢或倒灌。

烟道应与燃烧设备、排烟风机等连接牢固，且易于清洁和维修。

3. 烟道材料：烟道的材料选择应符合国家和地方法规的要求。

常见的材料有陶瓷、不锈钢、砖石和玻璃钢等。

材料需具备耐高温、抗腐蚀和密封性能，并经过测试和认证。

4. 烟道维护：烟道的定期检查和维护是确保其正常运行的关键。

烟道内壁应定期清洁，以防积垢和堵塞。

烟道连接处、弯道和部件应定期检查，修复或更换损坏或老化的部分，以确保其完整性和安全性。

5. 烟气排放浓度：烟气排放浓度应符合国家和地方法规的要求。

燃烧设备应具备良好的燃烧效率，减少有害气体和颗粒物的排放。

定期监测和检测烟气排放浓度，确保其在合理范围内，避免对周围环境和人体造成危害。

6. 烟道防火和防雷：烟道应采取防火措施，防止烟道内部或外部的火源导致火灾。

烟道还应考虑防雷措施，以保护烟道和燃烧设备免受雷击和损坏。

7. 烟道清洁和清扫：烟道内壁的积垢和污物会影响烟气的顺畅排放和燃烧效率。

定期清洁烟道内壁和排烟风机等部件，确保其通畅和清洁。

8. 烟道与室内空气质量：烟道的不正常运行或损坏可能导致烟气倒灌和室内污染。

烟道应保持正常工作状态，防止有害烟气进入室内，并保证室内空气质量的稳定和良好。

总之，烟道规范的实施对于保证室内空气质量、防止火灾和减少对环境的污染非常重要。

烟道的设计、安装、材料选择、维护和排放控制等都应按照相关法规和标准进行，并由专业人员进行操作和维护，以保证其正常运行和安全性。

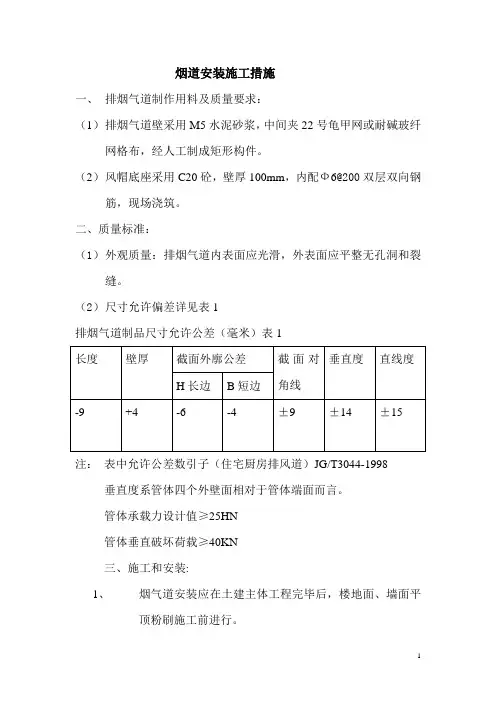

烟道安装施工措施一、排烟气道制作用料及质量要求：（1）排烟气道壁采用M5水泥砂浆，中间夹22号龟甲网或耐碱玻纤网格布，经人工制成矩形构件。

（2）风帽底座采用C20砼，壁厚100mm，内配Ф6@200双层双向钢筋，现场浇筑。

二、质量标准：（1）外观质量：排烟气道内表面应光滑，外表面应平整无孔洞和裂缝。

（2）尺寸允许偏差详见表1排烟气道制品尺寸允许公差（毫米）表1注：表中允许公差数引子（住宅厨房排风道）JG/T3044-1998 垂直度系管体四个外壁面相对于管体端面而言。

管体承载力设计值≥25HN管体垂直破坏荷载≥40KN三、施工和安装:1、烟气道安装应在土建主体工程完毕后，楼地面、墙面平顶粉刷施工前进行。

2、出屋面烟气道安装应在屋面保温隔热层、防水层施工之前进行。

3、在烟气道安装的楼板上预留比烟气道外包尺寸大50mm的预留孔。

4、安装烟气道应自下而上逐层安装，安装见详图。

5、安装烟气道前，应检查楼板预留孔及烟气道的安装方向位置，弹出中心线，然后在烟气道垂直面两侧也弹出中心线烟气道就位时应对准中心线，周边用木楔固定，挂线校直，上下烟气道接合面满涂建筑胶粘剂与水泥素灰按0.6：1混合成的胶浆或防水油膏，再支底摸用C200细石砼分二次将预留孔的缝隙浇捣密实，并捣成高出楼板面300mm的防水反口。

6、脱卸式止回阀与烟气道的连接处应加装垫片，保证平整、密封、不漏气。

四、运输及堆放：1）装运过程中，以两点托底搬运。

2）成品验收后应堆放在平坦场地上，整齐堆放，堆放高度不超过6米。

3）在搬运和安装时应轻抬轻放，不得碰撞、敲击，并不得在管道上行走或堆放其它物品。

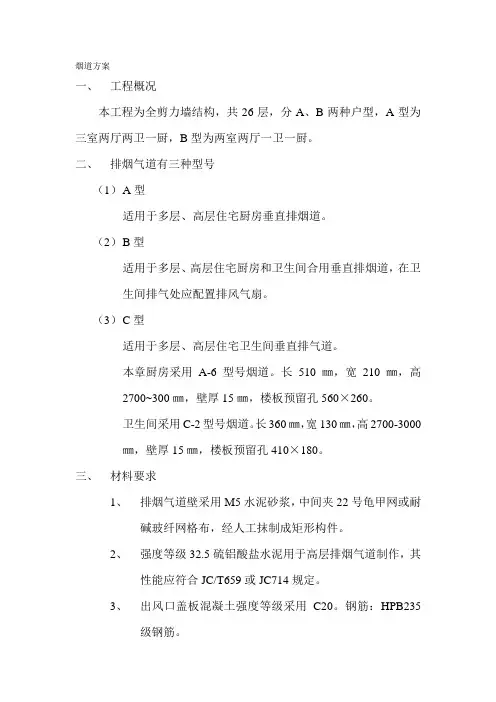

烟道方案
一、工程概况
本工程为全剪力墙结构，共26层，分A、B两种户型，A型为三室两厅两卫一厨，B型为两室两厅一卫一厨。

二、排烟气道有三种型号
（1）A型
适用于多层、高层住宅厨房垂直排烟道。

（2）B型
适用于多层、高层住宅厨房和卫生间合用垂直排烟道，在卫
生间排气处应配置排风气扇。

（3）C型
适用于多层、高层住宅卫生间垂直排气道。

本章厨房采用A-6型号烟道。

长510㎜，宽210㎜，高
2700~300㎜，壁厚15㎜，楼板预留孔560×260。

卫生间采用C-2型号烟道。

长360㎜，宽130㎜，高2700-3000
㎜，壁厚15㎜，楼板预留孔410×180。

三、材料要求
1、排烟气道壁采用M5水泥砂浆，中间夹22号龟甲网或耐
碱玻纤网格布，经人工抹制成矩形构件。

2、强度等级32.5硫铝酸盐水泥用于高层排烟气道制作，其
性能应符合JC/T659或JC714规定。

3、出风口盖板混凝土强度等级采用C20。

钢筋：HPB235
级钢筋。

四、质量标准
1、外观质量：排烟气道内表面应光滑，外表面应平整无孔
洞和裂缝，端面平整且无毛边。

2、排烟气道制品尺寸允许偏差
五、施工和安装
1、出屋面烟气道安装应在屋面保温隔热层、防水层施工之
前进行。

2、在烟气道安装出的楼板上预留比烟气道外包尺寸大50
㎜的预留孔。

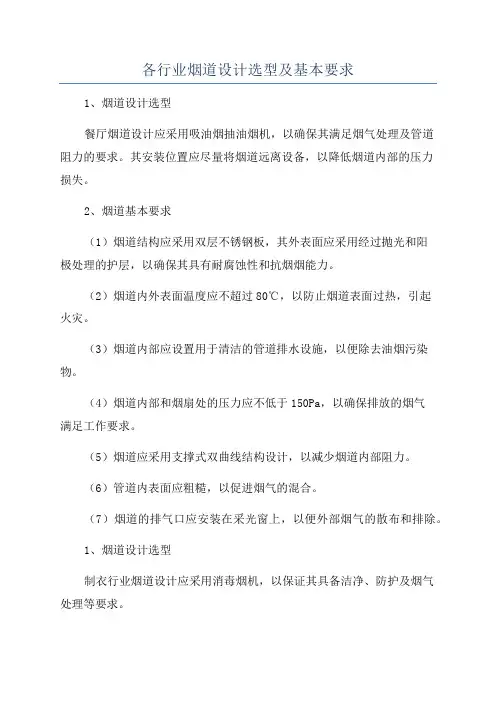

各行业烟道设计选型及基本要求
1、烟道设计选型
餐厅烟道设计应采用吸油烟抽油烟机，以确保其满足烟气处理及管道
阻力的要求。

其安装位置应尽量将烟道远离设备，以降低烟道内部的压力
损失。

2、烟道基本要求
（1）烟道结构应采用双层不锈钢板，其外表面应采用经过抛光和阳
极处理的护层，以确保其具有耐腐蚀性和抗烟烟能力。

（2）烟道内外表面温度应不超过80℃，以防止烟道表面过热，引起
火灾。

（3）烟道内部应设置用于清洁的管道排水设施，以便除去油烟污染物。

（4）烟道内部和烟扇处的压力应不低于150Pa，以确保排放的烟气
满足工作要求。

（5）烟道应采用支撑式双曲线结构设计，以减少烟道内部阻力。

（6）管道内表面应粗糙，以促进烟气的混合。

（7）烟道的排气口应安装在采光窗上，以便外部烟气的散布和排除。

1、烟道设计选型
制衣行业烟道设计应采用消毒烟机，以保证其具备洁净、防护及烟气
处理等要求。

2、烟道基本要求
（1）烟道的外表面应采用耐腐蚀材料制作。

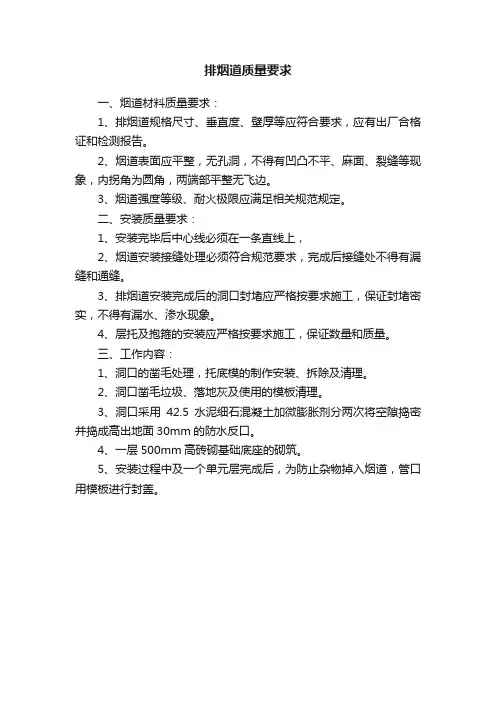

排烟道质量要求
一、烟道材料质量要求：
1、排烟道规格尺寸、垂直度、壁厚等应符合要求，应有出厂合格证和检测报告。

2、烟道表面应平整，无孔洞，不得有凹凸不平、麻面、裂缝等现象，内拐角为圆角，两端部平整无飞边。

3、烟道强度等级、耐火极限应满足相关规范规定。

二、安装质量要求：
1、安装完毕后中心线必须在一条直线上，
2、烟道安装接缝处理必须符合规范要求，完成后接缝处不得有漏缝和通缝。

3、排烟道安装完成后的洞口封堵应严格按要求施工，保证封堵密实，不得有漏水、渗水现象。

4、层托及抱箍的安装应严格按要求施工，保证数量和质量。

三、工作内容：
1、洞口的凿毛处理，托底模的制作安装、拆除及清理。

2、洞口凿毛垃圾、落地灰及使用的模板清理。

3、洞口采用42.5水泥细石混凝土加微膨胀剂分两次将空隙捣密并捣成高出地面30mm的防水反口。

4、一层500mm高砖砌基础底座的砌筑。

5、安装过程中及一个单元层完成后，为防止杂物掉入烟道，管口用模板进行封盖。

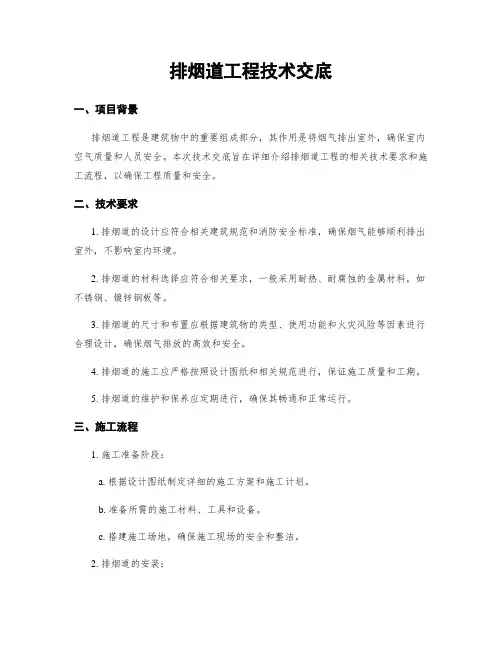

排烟道工程技术交底一、项目背景排烟道工程是建筑物中的重要组成部分，其作用是将烟气排出室外，确保室内空气质量和人员安全。

本次技术交底旨在详细介绍排烟道工程的相关技术要求和施工流程，以确保工程质量和安全。

二、技术要求1. 排烟道的设计应符合相关建筑规范和消防安全标准，确保烟气能够顺利排出室外，不影响室内环境。

2. 排烟道的材料选择应符合相关要求，一般采用耐热、耐腐蚀的金属材料，如不锈钢、镀锌钢板等。

3. 排烟道的尺寸和布置应根据建筑物的类型、使用功能和火灾风险等因素进行合理设计，确保烟气排放的高效和安全。

4. 排烟道的施工应严格按照设计图纸和相关规范进行，保证施工质量和工期。

5. 排烟道的维护和保养应定期进行，确保其畅通和正常运行。

三、施工流程1. 施工准备阶段：a. 根据设计图纸制定详细的施工方案和施工计划。

b. 准备所需的施工材料、工具和设备。

c. 搭建施工场地，确保施工现场的安全和整洁。

2. 排烟道的安装：a. 按照设计图纸和技术要求，进行排烟道的布置和定位。

b. 按照施工方案，进行排烟道的切割、焊接和连接。

c. 安装排烟风机、防火阀门等相关设备。

d. 检查排烟道的安装质量，确保无渗漏、无变形等问题。

3. 排烟道的测试和调试：a. 进行排烟道的静态和动态测试，检测排烟道的气密性和流量。

b. 调试排烟风机和防火阀门等设备，确保其正常工作。

c. 对排烟道进行试运行，检查其排烟效果和运行稳定性。

4. 施工验收和交付：a. 对排烟道的安装质量进行全面检查和验收。

b. 填写施工记录和相关资料，包括施工过程、使用材料和设备等。

c. 完成施工报告和技术交底，交付给相关部门或业主。

四、技术交底内容1. 排烟道的设计图纸和技术要求。

2. 排烟道的材料选择和使用要求。

3. 排烟道的施工流程和安装方法。

4. 排烟道的测试和调试标准。

5. 排烟道的维护和保养要求。

五、技术交底的目的和意义1. 保证排烟道工程的质量和安全，满足相关法规和标准的要求。

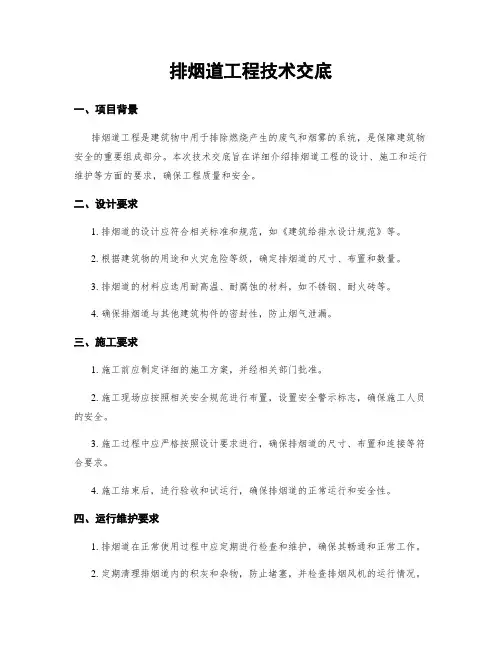

排烟道工程技术交底一、项目背景排烟道工程是建筑物中用于排除燃烧产生的废气和烟雾的系统，是保障建筑物安全的重要组成部分。

本次技术交底旨在详细介绍排烟道工程的设计、施工和运行维护等方面的要求，确保工程质量和安全。

二、设计要求1. 排烟道的设计应符合相关标准和规范，如《建筑给排水设计规范》等。

2. 根据建筑物的用途和火灾危险等级，确定排烟道的尺寸、布置和数量。

3. 排烟道的材料应选用耐高温、耐腐蚀的材料，如不锈钢、耐火砖等。

4. 确保排烟道与其他建筑构件的密封性，防止烟气泄漏。

三、施工要求1. 施工前应制定详细的施工方案，并经相关部门批准。

2. 施工现场应按照相关安全规范进行布置，设置安全警示标志，确保施工人员的安全。

3. 施工过程中应严格按照设计要求进行，确保排烟道的尺寸、布置和连接等符合要求。

4. 施工结束后，进行验收和试运行，确保排烟道的正常运行和安全性。

四、运行维护要求1. 排烟道在正常使用过程中应定期进行检查和维护，确保其畅通和正常工作。

2. 定期清理排烟道内的积灰和杂物，防止堵塞，并检查排烟风机的运行情况。

3. 定期检查排烟道的密封性，如有损坏及时修复，防止烟气泄漏。

4. 定期对排烟道进行防腐蚀处理，延长其使用寿命。

五、安全注意事项1. 施工过程中必须佩戴个人防护装备，如安全帽、防护眼镜、防护口罩等。

2. 施工现场应设置防护网和警示标志，确保周围人员的安全。

3. 施工过程中应注意防火防爆措施，禁止吸烟和明火作业。

4. 运行维护时应注意电气安全，确保电源和设备的正常运行。

六、工程质量验收1. 工程竣工后，应进行工程质量验收，确保排烟道工程符合设计要求和相关标准。

2. 验收内容包括排烟道的尺寸、布置、材料、连接等方面的检查。

3. 验收合格后，出具相应的工程质量验收报告，作为工程竣工的依据。

以上是对排烟道工程技术交底的详细介绍。

在设计、施工和运行维护等方面，都需要严格按照相关标准和规范进行操作，确保工程质量和安全。
