大跨建设 结构——空间结构体系

大跨建筑结构——空间结构体系大跨建筑屋架结构体系——高跨比：1:6屋架形式及适用跨度平行弦屋架拱形屋架折线形屋架梯形屋架杆件受力不均匀，用料较多力情况虽然合理，但由于上弦各节点都落在抛物线上，尺寸很零件，施工不方便三角形屋架适用于较小跨度的屋盖(跨度宜在15m以内)弦支点座落在抛曲线附近，所以，受力比较合理，折线形屋架采用较多上弦扦出两个坡度较小的斜直线组成，半边屋架的外轮廓线为梯形，斜杆呈人字形。

这种屋架的刚度、构造比较简单，自重较大，一般用于跨度为24m一36m的工业建筑物二、空间结构体系(一)网架结构体系网架的优点•结构组成灵活多样但又有高度的规律性，适应各种支承条件和各种建筑造型，可适应各种建筑方面的要求•网架高度内的空间可以用以设置管道等设施，网架结构外露或部分外露，因其几何图形的规则，可以丰富建筑效果•网架的结构高度较小，不仅可以有效地利用建筑空间，而且能够利用较小规格的杆件建造大跨度的结构•杆件类型划一，适合于工厂化生产、地面拼装和整体吊装网架结构受力特点•具有各向受力的性能，它改变了一般平面桁架的受力状态，是高次超静定空间结构•网架结构的各杆件之间互相起支撑作用，整体性强、稳定性好，空间刚度大，是一种良好的抗震结构型式，尤其对大跨度建筑其优越性更为显著•在结点荷裁作用下，网架的杆件主要承受轴力，充分发挥材料强度，节省钢材网架的分类1、几何形态上分：平板网架、柱面网架、球面网架2、平面桁架系、四角锥体系、三角锥体系3、螺栓球节点、焊接球节点4、双层网架、多层网架网架材料——钢材：钢管、型钢、钢球双向正交正放、斜放三向交叉正放四角锥体系四角锥体网架的上弦和下弦平面均为方形网格，上下弦错开半格，用斜腹杆连接上下弦的网格交点，形成一个个相连的四角锥体。

四角锥体网架上弦不易再分杆，因此网格尺寸受限制，不宜太大。

它用于中小跨度斜放四角锥•所谓斜放，是指四角锥单元的底边与建筑平面周边夹角为45。

房屋建筑学大跨度建筑构造大跨度建筑结构型式与建筑造型大跨度建筑结构型式与建筑造型结构是房屋的骨架，是形成建筑内部空间和外部形式的物质基础，结构是在特定的材料和施工技术条件下运用力学原理创造出来的。

某种新的结构一旦产生并在工程实践中反复出现时，便会逐渐形成一种崭新的建筑形式。

可见结构技术是影响建筑的重要因素，在大跨度建筑中尤其如此。

通过上述例子说明，在建筑设计中，选择结构型式不仅是结构工程师的工作，也是建筑师的职责，现代建筑的特点是建筑艺术与建筑技术的高度统一。

建筑师只有对各种结构形式的基本力学特征和适用范围有深入的了解才能自由地进行创作，把结构型式与建筑造型融为一体。

现就大跨度建筑常见的各种结构型式及其建筑造型作介绍。

一、拱结构及其建筑造型拱结构及其建筑造型(一)拱的受力特点、优缺点和适用范围拱是古代大跨度建筑的主要结构型式。

由于拱呈曲面形状，在外力作用下，拱内的变矩值可以降低到最小限度，主要内力变为轴向压力，且应力分布均匀，能充分利用材料的强度，比同样跨度的梁结构断面小，故拱能跨越较大的空间。

但是拱结构在承受荷载后将产生横向推力，为了保持结构的稳定性，必须设置宽厚坚固的拱脚支座抵抗横推力。

常见的方式是在拱的两侧作两道厚墙来支承拱，墙厚随拱跨增大而加厚。

很明显，这会使建筑的平面空间组合受到约束。

拱的内力主要是轴向压力，结构材料应选用抗压性能好的材料。

古代建筑的拱主要采用砖石材料，近代建筑中，多采用钢筋混凝土拱，有的采用钢桁架拱，跨度可达百米以上。

拱结构所形成的巨大空间常常用来建筑商场、展览馆、体育馆、散装货仓等建筑。

(二)拱的型式拱结构按组成和支座方式不同分为三铰拱、两铰拱和无铰拱三种。

(三)拱结构的建筑造型拱结构的造型主要取决于矢高大小和平衡拱推力的方式。

拱的矢高对建筑的外部轮廓形象影响最大。

矢高小的拱，外形起伏变化小，呈扁平状，结构占用的空间小，但水平推力和拱身轴力都偏大。

而矢高大的拱，外形起伏变化强烈，产生的水平推力和轴向力都较小，但拱身材料耗费量多，拱下形成的内部空间大，拱曲面坡度很陡，当采用油毡屋面时，容易出现沥青流淌和油毡滑移现象。

大跨度结构其结构体系有很多种，如网架结构、索结构、薄壳结构、充气结构、应力膜皮结构、混凝土拱形桁架等，常用于展览馆、体育馆、飞机机库等。

一.网架结构网架结构为大跨度结构最常见的结构形式，因其为空间结构，故一般称为空间网架。

其杆件多采用钢管或型钢，现场安装。

常见的为平面桁架、四角锥体和三角形锥体组成，其节点形式可分为焊接钢板节点和焊接空心球节点两种。

二.索结构索结构是将桥梁中的悬索“移植”到房屋建筑中，可以说是土木工程中结构形式互通互用的典型范例。

三.薄壳结构薄壳结构常用的形状为圆顶、筒壳、折板、双曲扁壳和双曲抛物面壳等。

圆形圆顶结构是轴对称结构，在轴对称荷载作用下，将只产生两种力：径向力和环向力。

径向力为沿经线方向的力，因其要平衡垂直向下荷载，所以必定为压力。

环向力为沿纬线方向的力。

圆形屋顶在垂直荷载作用下，上部的圆顶部分将受压收缩，其直径将变小，而下部近支承部分直径将增大，即上部将产生环向压力，而下部将产生环向拉力，中间将有一截面，为环向压力向环向拉力转变的交界线，该处的环向力为0，该截面称为“过渡缝”。

悉尼歌剧院格拉加尼亚修道院教堂上页下页四.混凝土拱形桁架混凝土拱形桁架在以前的工程中应用较多，但因其自重较大，施工复杂，现已很少采用。

目前最大跨度的拱形桁架为贝尔格莱德的机库，为预应力混凝土桁架结构，跨度为135.8m。

日本姬路市中心体育馆五.充气结构充气结构又称充气薄膜结构，是在玻璃丝增强塑料薄膜或尼龙布罩内部充气形成一定的形状，作为建筑空间的覆盖物。

对角跨长200m,由室内地面至顶高6.07m的东京穹顶，是不用柱子，只依靠室内外气压差来制成的膜屋盖结构，也是在日本最初用于多功能全天候的体育场，约30,000平方米超大椭圆形屋顶，采用悬索加强的充气膜结构。

其双向各配置14根共28根钢索，在其上张拉着涂有特富龙的玻璃纤维布。

请看充气膜的充气过程：六.应力膜皮结构应力膜皮结构一般是用钢质薄板做成很多块各种板片单元焊接而成的空间结构。

大跨度结构的发展概况一、概 述在这实际的三维世界里，任何结构物本质上都是空间性质的，只不过出于简化设计和建造的目的，人们在许多场合把它们分解成一片片平面结构来进行构造和计算。

与此同时，无法进行简单分解的真正意义上的空间体系也始终没有停止其自身的发展，而且日益显示出一般平面结构无法比拟的丰富多彩和创造潜力，体现出大自然的美丽和神奇。

空间结构的卓越工作性能不仅仅表现在三维受力，而且还由于它们通过合理的曲面形体来有效抵抗外荷载的作用。

当跨度增大时，空间结构就愈能显示出它们优异的技术经济性能。

事实上，当跨度达到一定程度后，一般平面结构往往已难于成为合理的选择。

从国内外工程实践来看，大跨度建筑多数采用各种形式的空间结构体系。

近二十余年来，各种类型的大跨空间结构在美、日、欧等发达国家发展很快。

建筑物的跨度和规模越来越大，目前，尺度达150m以上的超大规模建筑已非个别；结构形式丰富多彩，采用了许多新材料和新技术，发展了许多新的空间结构形式。

例如 1975年建成的美国新奥尔良“超级穹顶”（Superdome），直径207m，长期被认为是世界上最大的球面网壳；现在这一地位已被1993年建成夏径为222m的日本福冈体育馆所取代，但后者更著名的特点是它的可开合性：它的球形屋盖由三块可旋转的扇形网壳组成，扇形沿圆周导轨移动，体育馆即可呈全封闭、开启1／3或开启2／3等不同状态。

1983年建成的加拿大卡尔加里体育馆采用双曲抛物面索网屋盖，其圆形平面直径135m，它是为1988年冬季奥运会修建的，外形极为美观，迄今仍是世界上最大的索网结构。

70年代以来，由于结构使用织物材料的改进，膜结构或索-膜结构（用索加强的膜结构）获得了发展，美国建造了许多规模很大的气承式索-膜结构；1988年东京建成的“后乐园”棒球馆，也采用这种结构技术尤为先进，其近似圆形平面的直径为204m；美国亚特兰大为1996年奥运会修建的“佐治亚穹顶”（Geogia Dome，1992年建成）采用新颖的整体张拉式索一膜结构，其准椭圆形平面的轮廓尺寸达192mX241m。

1空间结构的特点：1）空间结构具有合理形体，三维受力特性，内力均匀，结构整体刚度大，抗震性能好。

对集中荷载的分散性较强，能很好的承受不对称荷载或较大的集中荷载。

2）自重轻，经济性好。

3）便于工业化生产4）形式多样化，造型美观。

5）有较大的跨越能力，为建筑功能提供较大的空间。

6）建筑，结构和使用功能的统一。

2大跨度空间结构分类按大跨度空间结构的受力特点可分为刚性，柔性空间结构和杂交结构体系按单元划分分为板壳单元，梁单元，杆单团，索单元和膜单元。

3刚性空间结构体系包括薄壳，空间网络和立体桁架结构。

薄壳结构多为钢筋混凝土整体浇灌而成4空间网格结构一般是由钢杆件按一定规律组成的网格状高次超静定空间杆系结构。

空间网格结构根据外形分：网架——外形呈平板状，网壳——其外形呈曲面状5立体桁架结构是以钢管通过焊接有机连接而成的一种空间结构。

6柔性空间结构体系是指由柔性构件构成，通过施加预应力而形成的具有一定刚度的空间结构体系（包括：悬索结构，膜结构，xx整体结构）。

7杂交空间结构体系：第一类为刚性结构体系之间的组合，第二类为柔性结构体系于刚性结构体系的组合，第三类为柔性体系之间的组合。

8单层网壳由梁单元组成，而双层网壳由杆单元组成9网架结构具有空间三维受力、整体性好、刚度好、施工简单、快捷等优点。

优点：1，应用范围广2，建筑高度小，能更有效的利用建筑空间，获得良好的经济效益。

3，网格结构的刚度大，整体性好，抗震性好。

4，网格尺寸小，可采用小规模的杆件界面，并为采用轻型屋面提供了便利的条件。

5）便于制造定型化，网格可做成少数几种标准尺寸的组合单元，节点和零件，在工厂大量生产。

组合单元若采用螺栓连接，网架可装可拆，也可任意加长或缩短，灵活性更大。

6）由于网架杆件与节点的单一性，一般结构设计所需的施工图纸比较少。

10网架结构形式按结构组成分有双层和三层网架；按支承情况，可分为周边支承、点支承、三边支承和两边支承，周边支承与点支撑相结合的混合支承，按网格组成情况，可分为有两向或三向平面桁架组成的平面桁架体系和由三角锥、四角锥组成的空间桁架体系。

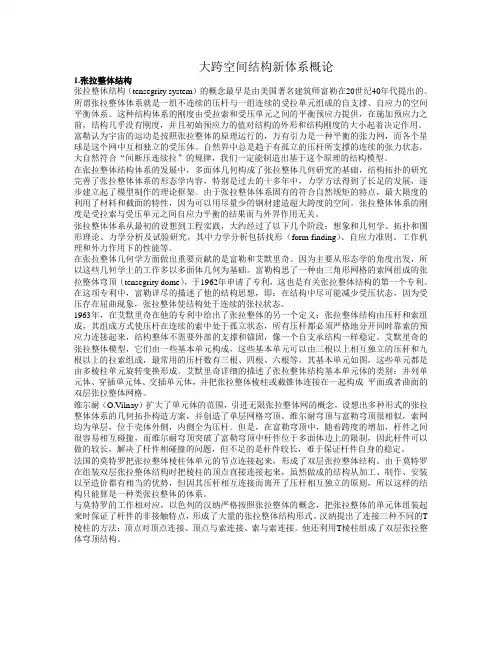

大跨空间结构新体系概论1.张拉整体结构张拉整体结构（tensegrity system）的概念最早是由美国著名建筑师富勒在20世纪40年代提出的。

所谓张拉整体体系就是一组不连续的压杆与一组连续的受拉单元组成的自支撑、自应力的空间平衡体系。

这种结构体系的刚度由受拉索和受压单元之间的平衡预应力提供，在施加预应力之前，结构几乎没有刚度，并且初始预应力的值对结构的外形和结构刚度的大小起着决定作用。

富勒认为宇宙的运动是按照张拉整体的原理运行的，万有引力是一种平衡的张力网，而各个星球是这个网中互相独立的受压体。

自然界中总是趋于有孤立的压杆所支撑的连续的张力状态，大自然符合“间断压连续拉”的规律，我们一定能制造出基于这个原理的结构模型。

在张拉整体结构体系的发展中，多面体几何构成了张拉整体几何研究的基础，结构拓扑的研究完善了张拉整体体系的形态学内容，特别是过去的十多年中，力学方法得到了长足的发展，逐步建立起了模型制作的理论框架。

由于张拉整体体系固有的符合自然规矩的特点，最大限度的利用了材料和截面的特性，因为可以用尽量少的钢材建造超大跨度的空间。

张拉整体体系的刚度是受拉索与受压单元之间自应力平衡的结果而与外界作用无关。

张拉整体体系从最初的设想到工程实践，大约经过了以下几个阶段：想象和几何学、拓扑和图形理论、力学分析及试验研究，其中力学分析包括找形（form-finding）、自应力准则、工作机理和外力作用下的性能等。

在张拉整体几何学方面做出重要贡献的是富勒和艾默里奇。

因为主要从形态学的角度出发，所以这些几何学上的工作多以多面体几何为基础。

富勒构思了一种由三角形网格的索网组成的张拉整体穹顶（tensegrity dome），于1962年申请了专利，这也是有关张拉整体结构的第一个专利。

在这项专利中，富勒详尽的描述了他的结构思想，即：在结构中尽可能减少受压状态，因为受压存在屈曲现象，张拉整体使结构处于连续的张拉状态。

1963年，在艾默里奇在他的专利中给出了张拉整体的另一个定义：张拉整体结构由压杆和索组成，其组成方式使压杆在连续的索中处于孤立状态，所有压杆都必须严格地分开同时靠索的预应力连接起来，结构整体不需要外部的支撑和锚固，像一个自支承结构一样稳定。
