霍尔效应传感器的5个重要应用什么是磁传感器？磁传感器是能够检测和分析由磁铁或电流产生的磁场的设备。
它们可用于不同类型的应用，例如感应磁场位置和角度的变化，感应磁场强度或方向的变化等。
有多种类型的磁传感器，例如用于检测磁场强度变化的霍尔效应传感器（霍尔开关、线性霍尔传感器等），用于检测磁场方向变化的磁阻传感器、用于检测磁场角度变化的角度传感器、3D 霍尔传感器以及磁性速度传感器。
霍尔效应传感器被广泛应用于接近传感器、位置和速度测量等领域。
它们甚至用于计算机打印机、气缸、计算机键盘等。
磁传感器通常是一种固态器件，由于其高精度和准确度高、操作少、维护成本相对较低、设计紧凑等特点，如今需求量很大。
例如，工业应用是可用的，密封的霍尔效应器件是防水的，并且其制造方式也可以抵抗任何振动。
磁传感器广泛用于汽车系统，特别是用于分析汽车座椅、安全带的位置和用于控制安全气囊系统以及用于检测车轮转速以用于防抱死制动系统（ABS）。
霍尔效应传感器霍尔效应传感器是一种磁传感器，其输出取决于磁传感器周围的磁场或磁通密度。
“霍尔”这个词来自第一次发现这种霍尔效应的 Edwin Hall 博士。
如果存在垂直于电流通过的物体的外部磁场，则会在垂直于磁场和电流的方向上产生电动势。
什么是霍尔电压？如果在磁传感器中施加外部磁场，它就会被激活。
霍尔效应传感器的输出电压与通过的施加磁场强度成正比。
在外场超过特定的磁通密度阈值后，会产生输出电压，通常称为霍尔电压（VH）。
霍尔系数霍尔系数RH的单位通常以m3/C, or Ω·cm/G 表示。
霍尔效应传感器的构造：霍尔效应传感器通常由一块矩形半导体组成，例如铟锑 (InSb) 或砷化镓 (GaAs)，称为霍尔探头，安装在铝板上并完全覆盖在探头内部。
由非磁性材料制成的探针柄与探针头连接，使得半导体矩形板的平面垂直于探针柄。
当设备被激活时，电流会持续流过半导体。
如果外部磁场线与探头成直角，使得磁场线穿过探头传感器的直角，则会产生称为“霍尔效应”电压的电压，并且设备会提供读数外场的磁通密度 (B)。

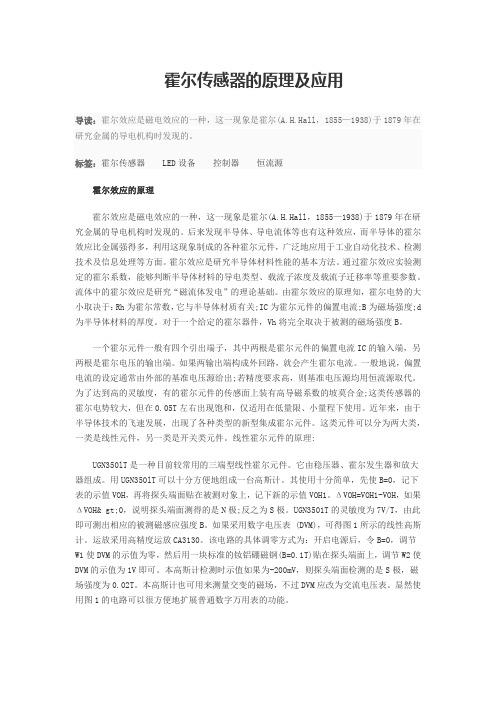

霍尔传感器的原理及应用导读：霍尔效应是磁电效应的一种，这一现象是霍尔(A.H.Hall，1855—1938)于1879年在研究金属的导电机构时发现的。
标签：霍尔传感器LED设备控制器恒流源霍尔效应的原理霍尔效应是磁电效应的一种，这一现象是霍尔(A.H.Hall，1855—1938)于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
流体中的霍尔效应是研究“磁流体发电”的理论基础。
由霍尔效应的原理知，霍尔电势的大小取决于：Rh为霍尔常数，它与半导体材质有关;IC为霍尔元件的偏置电流;B为磁场强度;d 为半导体材料的厚度。
对于一个给定的霍尔器件，Vh将完全取决于被测的磁场强度B。
一个霍尔元件一般有四个引出端子，其中两根是霍尔元件的偏置电流IC的输入端，另两根是霍尔电压的输出端。
如果两输出端构成外回路，就会产生霍尔电流。
一般地说，偏置电流的设定通常由外部的基准电压源给出;若精度要求高，则基准电压源均用恒流源取代。
为了达到高的灵敏度，有的霍尔元件的传感面上装有高导磁系数的坡莫合金;这类传感器的霍尔电势较大，但在0.05T左右出现饱和，仅适用在低量限、小量程下使用。
近年来，由于半导体技术的飞速发展，出现了各种类型的新型集成霍尔元件。
这类元件可以分为两大类，一类是线性元件，另一类是开关类元件。
线性霍尔元件的原理:UGN350lT是一种目前较常用的三端型线性霍尔元件。
它由稳压器、霍尔发生器和放大器组成。
用UGN350lT可以十分方便地组成一台高斯计。
其使用十分简单，先使B=0，记下表的示值VOH，再将探头端面贴在被测对象上，记下新的示值VOH1。
霍尔电流传感器的应用霍尔电流传感器广泛应用在变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监测等需要隔离检测电流的设施中以及新兴的太阳能、风能和地铁轨道信号、汽车电子等领域。
1、继电保护与测量：在工业应用中，来自高压三相输电线路电流互感器的二次电流，如分别经三只霍尔电流传感器，按比例转换成毫伏电压输出，然后再经运算放大器放大及有源滤波，得到符合要求的电压信号，可送微机进行测量或处理。
在这里使用霍尔电流传感器可以很方便地实现了无畸变、无延时的信号转换。
2、在直流自动控制调速系统中的应用：在直流自动控制调速系统中，用霍尔电流电压传感器可以直接代替电流互感器，不仅动态响应好，还可实现对转子电流的最佳控制以及对晶闸管进行过载保护。
3、在逆变器中的应用：在逆变器中，用霍尔电流传感器可进行接地故障检测、直接测和交流测的模拟量传感，以保证逆变器能安全工作。
4、在不间断电源中的应用：在该应用中，用霍尔电流传感器进行控制，保证逆变电源正常工作。
使用①霍尔电流传感器发出信号并进行反馈，以控制晶闸管的触发角，②霍尔电流传感器发出的信号控制逆变器，③霍尔电流传感器控制浮充电源。
由于其响应速度快，霍尔电流传感器特别适用于计算机中的不间断电源。
5、在电子点焊机中的应用：在电子点焊机电源中，霍尔电流传感器起测量和控制作用。
它的快速响应能再现电流、电压波形，将它们反馈到可控整流器A、B，可控制其输出。
用斩波器给直流迭加上一个交流，可更精确地控制电流。
用霍尔电流传感器进行电流检测，既可测量电流的真正瞬时值，又不致引入损耗。
6、用于电车斩波器的控制：电车中的调速是由调整电压实现的。
而将霍尔电流传感器和其它元件配合使用，并将传感器的所有信号输入控制系统，可确保电车正常工作。
7、在交流变频调速电机中的应用：用变频器来对交流电机实施调速，在世界各发达国家已普遍使用，且有取代直流调速的趋势。
霍尔传感器及其应用一、霍尔传感器介绍（一）简介霍尔传感器是根据霍尔效应制作的一种磁场传感器。
霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall, 1855—1938）于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
（二）霍尔传感器的工作原理磁场中有一个霍尔半导体片，恒定电流I从A到B通过该片。
在洛仑兹力的作用下，I的电子流在通过霍尔半导体时向一侧偏移，使该片在CD方向上产生电位差，这就是所谓的霍尔电压。
霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。
若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。
下图所示的方法是用一个转动的叶轮作为控制磁通量的开关，当叶轮叶片处于磁铁和霍尔集成电路之间的气隙中时，磁场偏离集成片，霍尔电压消失。
这样，霍尔集成电路的输出电压的变化，就能表示出叶轮驱动轴的某一位置，利用这一工作原理，可将霍尔集成电路片用作用点火正时传感器。
霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。
1-霍尔半导体元件2-永久磁铁3-挡隔磁力线的叶片（三）霍尔元件根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。
它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。
（四）优势和特点1、霍尔传感器可以测量任意波形的电流和电压，如：直流、交流、脉冲波形等，甚至对瞬态峰值的测量。
霍尔传感器在电力电子系统中的应用随着技术的不断发展和进步，电力电子系统在各个行业中的应用越来越广泛。
在这些电力电子系统中，霍尔传感器又被广泛应用。
1. 霍尔传感器在电机控制系统中的应用霍尔传感器在电机控制系统中的应用比较广泛，例如直流电机控制、步进电机控制等。
通过霍尔传感器可以实时了解电机的运行状态，控制电机的转速和转向等参数，从而提高电机的效率和稳定性。
2. 霍尔传感器在电池管理系统中的应用电池管理系统对电池充电、放电和状态监测等方面有着严格的要求。
霍尔传感器可以在充电和放电时实时检测出电流和电压等参数，并将数据反馈到电池管理系统中进行分析和处理，从而保证电池的安全和稳定。
3. 霍尔传感器在磁浮列车系统中的应用随着科学技术的不断发展，磁浮列车系统已经成为现代交通的重要组成部分。
在磁浮列车系统中，霍尔传感器起到了重要的作用。
通过霍尔传感器可以实时检测车辆的位置和速度等参数，并将这些数据反馈到车辆控制系统中，从而实现对车辆的精准控制和高效运行。
4. 霍尔传感器在智能家居系统中的应用随着智能家居系统的发展，人们对家居生活的需求也越来越高。
在智能家居系统中，霍尔传感器可以起到很大的作用。
例如通过安装霍尔传感器可以实现智能门禁系统，实现无人值守的安全管理；通过安装霍尔传感器可以实现智能灯控系统，实现远程控制和自动化控制等。
5. 霍尔传感器在环境监测系统中的应用环境监测系统需要对环境中温度、湿度、气压、氧气等参数进行实时监测和分析。
在环境监测系统中，霍尔传感器可以通过检测环境中的气体浓度等参数，来反馈环境中的状态，从而实现对环境的精准控制和管理。
综上所述，霍尔传感器在电力电子系统中的应用是非常广泛的，无论是在电机控制系统、电池管理系统、磁浮列车系统、智能家居系统还是环境监测系统中，霍尔传感器都发挥着重要的作用。
随着科学技术的不断发展和进步，相信在未来，霍尔传感器的应用领域还会更加广泛和深入。
霍尔电流传感器工作原理引言：霍尔电流传感器是一种广泛应用于电力系统、工业自动化等领域的电流测量装置。
它通过霍尔效应来实现对电流的非接触式测量，具有高精度、低功耗和可靠性强等优点。
本文将详细介绍霍尔电流传感器的工作原理。
一、霍尔效应霍尔效应是指在导电体中，当有电流通过时，垂直于电流方向的方向上会产生横向电场，从而在该方向上引起电压差。
即当导电体中有电流通过时，垂直于电流方向的方向上会产生电势差。
霍尔效应是基于磁场对电子运动轨迹的影响而产生的。
当导电体中出现电流流动时，磁场会改变电子的移动方向，从而在材料中产生电场。
二、霍尔电流传感器的基本构成霍尔电流传感器主要由霍尔元件、信号处理电路和输出电路组成。
其中，霍尔元件用于对电流进行感测，将电流转化为电压信号；信号处理电路用于放大和滤波电压信号，从而提高传感器的灵敏度和稳定性；输出电路则将处理后的信号输出给外部系统进行进一步处理或显示。
三、霍尔电流传感器的工作原理在霍尔电流传感器中，霍尔元件是关键组成部分。
霍尔元件通常采用半导体材料制造，具有霍尔效应的特性。
当电流通过传感器的导电体时，导电体周围会形成一个磁场。
这个磁场会对霍尔元件内的载流子运动轨迹产生影响，从而引发霍尔电势的产生。
具体来说，当电流通过传感器的导电体时，磁场会使霍尔元件内的载流子偏转，从而形成一个电势差。
这个电势差就是霍尔电势，与通过传感器的电流成正比。
霍尔元件的一侧接收到的电势会高于另一侧，形成一个电压差。
通过测量这个电压差，就可以得到通过传感器的电流大小。
四、霍尔电流传感器的特点1. 非接触式测量：霍尔电流传感器采用霍尔效应实现电流测量，无需直接接触测量物，不会对被测电路产生影响，同时能够测量交流和直流电流。
2. 高精度：由于采用半导体材料制造，霍尔电流传感器具有很高的精度和稳定性，能够满足对精密测量的需求。
3. 快速响应：霍尔电流传感器对电流变化的响应速度很快，能够捕捉到瞬时电流的变化情况，适用于对动态电流的测量。
霍尔效应的应用举例及原理简介霍尔效应是指当电流通过载流子密度较高的材料时，在磁场的作用下，产生的电势差现象。
这种效应被广泛应用于各种电子设备和传感器中。
本文将介绍几个应用霍尔效应的实际例子，并解释其原理。
1. 磁场检测器霍尔效应的一个主要应用就是磁场检测器。
通过测量通过材料的电流和磁场之间的关系，可以实时监测磁场的强度和方向。
这种检测器常用于工业控制系统中，用于测量电机、传感器和磁铁生成的磁场。
•磁场强度测量：通过将霍尔元件置于被测磁场附近，可以根据霍尔电压的变化来推导磁场的强度。
由于霍尔效应对磁场的敏感性很高，因此可以非常准确地测量强磁场和弱磁场。
•磁场方向检测：通过在材料中放置多个霍尔元件，并分别测量它们的输出电压，可以判断磁场的方向。
根据霍尔电压的变化规律，可以获得磁场的方向信息。
2. 位置传感器霍尔效应在位置传感器中发挥着重要作用。
通过结合磁场和霍尔效应，可以实现非接触式的位置测量。
•线性位置传感器：线性霍尔元件被用于测量物体相对于传感器的位置。
通过不同位置上的磁场强度的变化，可以确定物体的具体位置。
这种传感器常用于汽车行程传感器、液位传感器等应用中。
•旋转位置传感器：旋转霍尔传感器可以测量物体的角度。
通过将磁场和霍尔元件组合在旋转部件上，可以实时记录旋转部件的位置。
这种传感器被广泛应用于工业自动化以及汽车行程控制系统中。
3. 电流测量器霍尔效应还可以用作电流测量器。
通过测量通过材料的电流和产生的磁场之间的关系，可以实时测量电流的强度。
•直流电流测量：通过将霍尔元件置于电流载流子流动的路径上，可以根据霍尔电势差的变化来测量电流强度。
可以将霍尔元件配合一个伏安表来实现准确的直流电流测量。
•交流电流测量：对于交流电流的测量，通常需要将霍尔元件与其他电路元件（如滤波电感、电容）组合使用，以消除干扰信号。
通过采集霍尔电势差的变化并根据对应的电路设计进行处理，可以实现交流电流测量。
4. 磁力计霍尔效应也常用于制作磁力计，用于测量磁场的强度。
霍尔效应的原理霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
流体中的霍尔效应是研究“磁流体发电”的理论基础。
由霍尔效应的原理知，霍尔电势的大小取决于：Rh为霍尔常数，它与半导体材质有关；IC为霍尔元件的偏置电流；B为磁场强度；d为半导体材料的厚度。
对于一个给定的霍尔器件，Vh将完全取决于被测的磁场强度B。
一个霍尔元件一般有四个引出端子，其中两根是霍尔元件的偏置电流IC的输入端，另两根是霍尔电压的输出端。
如果两输出端构成外回路，就会产生霍尔电流。
一般地说，偏置电流的设定通常由外部的基准电压源给出；若精度要求高，则基准电压源均用恒流源取代。
为了达到高的灵敏度，有的霍尔元件的传感面上装有高导磁系数的坡莫合金；这类传感器的霍尔电势较大，但在0.05T左右出现饱和，仅适用在低量限、小量程下使用。
近年来，由于半导体技术的飞速发展，出现了各种类型的新型集成霍尔元件。
这类元件可以分为两大类，一类是线性元件，另一类是开关类元件。
线性霍尔元件的原理UGN350lT是一种目前较常用的三端型线性霍尔元件。
它由稳压器、霍尔发生器和放大器组成。
用UGN350lT可以十分方便地组成一台高斯计。
其使用十分简单，先使B=0，记下表的示值VOH，再将探头端面贴在被测对象上，记下新的示值VOH1。
ΔVOH=VOH1-VOH，如果ΔVOH>0，说明探头端面测得的是N极；反之为S极。
UGN3501T的灵敏度为7V/T，由此即可测出相应的被测磁感应强度B。
如果采用数字电压表(DVM)，可得图1所示的线性高斯计。
