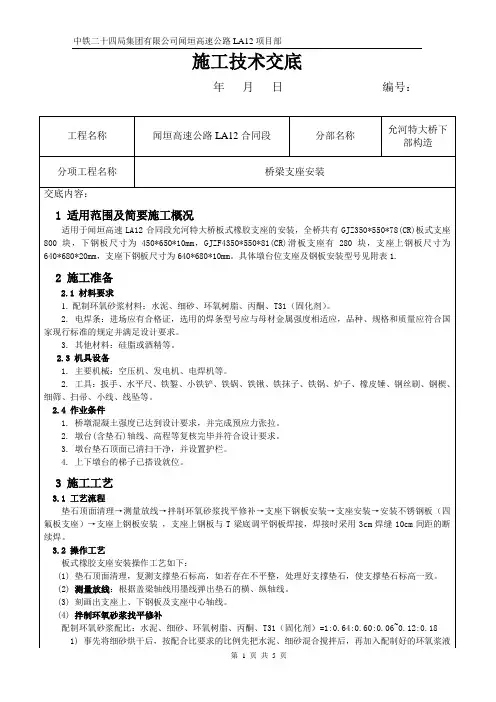

支座安装技术交底模板

SG-006
技术交底
工程名称\ 建设单位\
监理单位\ 施工单位\
交底部位\交底日期
交底人签字接受人签
字
见后
交底内容：
1、支座垫石钻孔施工，首先在支座表面标出支座中心线的位置及顺桥向和横桥向的十字线，根据支座中心及十字线钻锚固螺栓孔，孔深L=150mm，直径φ=100mm，钻孔必须垂直不得倾斜，锚栓孔具体位置分布如下图所示：
2、组装好支座，并在支座上下连接钢板的表面标出中心线的位置及顺桥向和横桥向。

3、在预留孔中注入环氧砂浆，注入环氧砂浆后立即把支座安装到支座垫石上。

在安装时应注意，把支座缓慢放置就位，防止环氧砂浆飞溅。

支座四氟板面应朝上放置，与不锈钢板面紧密接触。

4、待环氧砂浆完全干燥后，按要求进行下一步工作。

环氧砂浆采用如下配合比(按重量比)：
环氧树脂：100；
苯二甲酸二丁脂：12；
三乙烯四胺：14～15；
水泥或细砂：250～300；
参加单位
及人员。

一、交底目的为确保铁路桥梁支座安装、使用和维护过程中的安全，防止事故发生，特制定本安全技术交底。

二、交底对象本次交底对象为参与铁路桥梁支座安装、使用和维护的全体人员。

三、交底内容1. 支座基本知识（1）铁路桥梁支座是桥梁与桥墩之间的重要连接部件，具有传递桥梁荷载、保证桥梁结构安全稳定的作用。

（2）铁路桥梁支座按材料可分为钢支座、橡胶支座、聚四氟乙烯支座等。

2. 支座安装安全要求（1）安装前，应对支座进行检查，确保其质量符合要求，无损坏、变形等情况。

（2）安装时，应严格按照设计要求进行，确保支座与桥梁结构的正确对接。

（3）支座安装过程中，应注意高空作业安全，遵守高空作业规范，佩戴安全带、安全帽等防护用品。

（4）安装完成后，应对支座进行检查，确保其位置、角度等符合设计要求。

3. 支座使用安全要求（1）使用过程中，应定期对支座进行检查，发现异常情况应及时处理。

（2）严禁在支座上堆放重物或进行敲打、撞击等操作，以免损坏支座。

（3）定期对支座进行保养，确保其表面清洁、无锈蚀、无变形等情况。

4. 支座维护安全要求（1）维护过程中，应严格遵守操作规程，确保安全。

（2）维护人员应熟悉支座结构、性能及维护方法。

（3）维护时，应注意高空作业安全，遵守高空作业规范，佩戴安全带、安全帽等防护用品。

（4）维护完成后，应对支座进行检查，确保其恢复正常使用状态。

四、注意事项1. 严格遵守各项安全操作规程，确保自身及他人安全。

2. 定期对支座进行检查、保养，发现异常情况及时处理。

3. 加强安全意识，提高安全防范能力。

4. 配合相关部门进行安全培训，提高安全技能。

五、交底人（签名）六、接受人（签名）七、交底日期年月日。

一、交底目的为确保隔震橡胶支座安装施工过程中的安全，提高施工人员的安全意识和操作技能，现将隔震橡胶支座安装的安全技术要求及注意事项进行交底。

二、施工人员要求1. 参加施工的人员必须经过专业培训，具备相应的操作技能和安全生产知识。

2. 施工前，所有人员应充分了解施工图纸和施工方案，明确施工要求和安全注意事项。

3. 严格遵守施工现场各项规章制度，服从现场管理人员指挥。

三、安全技术要求1. 施工现场应设置明显的安全警示标志，确保施工区域安全。

2. 施工人员应佩戴安全帽、安全带等个人防护用品。

3. 施工前，对施工设备进行检查，确保设备安全可靠。

4. 施工过程中，应遵循以下操作步骤：（1）检查隔震橡胶支座的型号、规格是否符合设计要求，表面有无裂纹、损坏等。

（2）安装隔震橡胶支座时，应保持支座水平，确保支座与基础连接牢固。

（3）支座安装后，应检查支座的水平度和垂直度，确保符合设计要求。

（4）施工过程中，注意保护支座表面，避免碰撞、划伤等。

5. 隔震橡胶支座安装过程中，应尽量避免人员直接接触支座表面，以防意外伤害。

6. 隔震橡胶支座安装完成后，应及时清理施工现场，确保施工区域整洁。

四、安全注意事项1. 施工过程中，严禁酒后作业、疲劳作业。

2. 施工现场严禁吸烟、使用明火，防止火灾事故发生。

3. 施工现场严禁高空抛物，防止砸伤下方人员。

4. 施工现场应设置临时围挡，防止无关人员进入施工区域。

5. 施工过程中，如遇恶劣天气，应立即停止施工，确保人员安全。

五、应急措施1. 如遇施工人员受伤，立即停止施工，组织人员救治，并立即拨打急救电话。

2. 如遇火灾事故，立即组织人员疏散，并拨打火警电话。

3. 如遇其他安全事故，立即启动应急预案，确保人员安全。

六、总结隔震橡胶支座安装施工是一项重要的工作，施工过程中必须严格遵守安全技术要求，确保施工安全。

施工人员应提高安全意识，加强安全操作，共同努力，确保施工顺利进行。

交底人： 复核人： 交底接收人：1支座安装施工技术交底1.交底范围本交底适用于扎西长征1号大桥1～12#跨预制T 梁支座安装施工。

2.施工准备（1）清点进场的支座规格型号及数量，熟悉支座的安装步骤养护细节。

（2）作业人员接受岗前安全教育，班组长对相关作业人员做班前讲话。

（3）所需相关工机具及仪器全部到位，并确保现场用电、机械设备正常运行，扳手、水平尺、小铁铲、铁抹子、橡皮锤、钢丝刷、钢楔、细筛、扫帚、小线、线坠等小型设备及工具齐全。

3.工艺流程4.施工步骤：本桥1～12#跨设计为装配式预应力简支变桥面连续T 梁，其中0#、4#、8#和12#墩为简支端，采用GJZF4 400*450*101四氟板矩形板式橡胶支座；其余墩位为桥面连续端采用GJZ 400*450*99普通矩形板式支座。

两者应区分清楚严禁混用，表观区别在于四氟板支座顶面有储油槽且搭配上下钢板使用。

普通板式橡胶支座 四氟板板式橡胶支座（本体）施工步骤一：放样校核（1）清扫：清扫垫石顶面，无浮渣垃圾。

（2）放样：项目部技术人员逐墩对每个支座垫石的设计纵横中线进行放样，并设置标高和位置基准点。

（3）弹线：使用墨斗在垫石上弹出每个支座位置的纵横中心线。

（4）校核：通过基点带线尺量校核个各垫石顶面高程、平整度和平面位置，并检查简支端锚栓孔位置、深度和尺寸是否满足设计。

质量标准：垫石平面位置应满足支座本体边缘距离垫石边线最小距离不超过5cm 。

普通橡胶支座安装放样校核 凿毛处理 清孔找平 支座检查四氟板橡胶支座安装施工步骤二：凿毛（1）简支端（四氟板支座）：安装前应对支座下钢板尺寸范围（稍微扩宽2-3cm）进行弹线凿毛，凿毛应剔除表层浮浆露出粗骨料，新鲜混凝土面外露在75%以上。

对锚栓孔位置、深度和尺寸不满足要求的在凿毛时处理到位。

（2）连续端（普通支座）：经放样校核垫石顶面相对高差大于2m（或绝对高程与设计偏差超过规范要求±5mm）的应对支座范围进行凿毛处理，若校核无误则无需凿毛。

一、交底目的为确保桥梁换支座施工过程中的安全，降低事故风险，提高施工人员的安全意识，特进行本次安全技术交底。

二、工程概况1. 桥梁名称：________________________2. 桥梁类型：________________________3. 施工地点：________________________4. 施工单位：________________________5. 施工时间：________________________三、施工方案概述1. 换支座类型：________________________2. 换支座位置：________________________3. 施工工艺：________________________4. 施工顺序：________________________四、安全技术措施1. 人员安全（1）所有参与施工人员必须经过专业培训，熟悉施工工艺和安全操作规程。

（2）施工前应进行安全教育培训，提高安全意识。

（3）施工过程中，应严格遵守操作规程，严禁违章作业。

2. 机械设备安全（1）所有机械设备应经专业人员检查，确保完好。

（2）机械设备操作人员必须持证上岗。

（3）机械设备运行过程中，应密切关注设备状态，发现问题及时停机检查。

3. 现场安全管理（1）施工区域应设置明显的安全警示标志。

（2）施工区域应配备必要的安全防护设施，如安全网、防护栏杆等。

（3）施工过程中，应加强现场巡查，及时发现并消除安全隐患。

4. 换支座施工安全措施（1）施工前，应制定详细的施工方案，明确施工步骤和安全措施。

（2）更换支座前，应检查原支座状态，确保其损坏程度符合更换要求。

（3）更换支座时，应采取以下安全措施：a. 使用吊装设备进行支座吊装，严禁人工搬运。

b. 吊装过程中，应确保吊装设备稳定，防止吊装事故发生。

c. 支座吊装到位后，应检查其安装位置和方向，确保符合设计要求。

d. 更换支座过程中，应加强现场巡查，确保施工安全。
