高二物理选修3-1(静电场和恒定电流)周练4

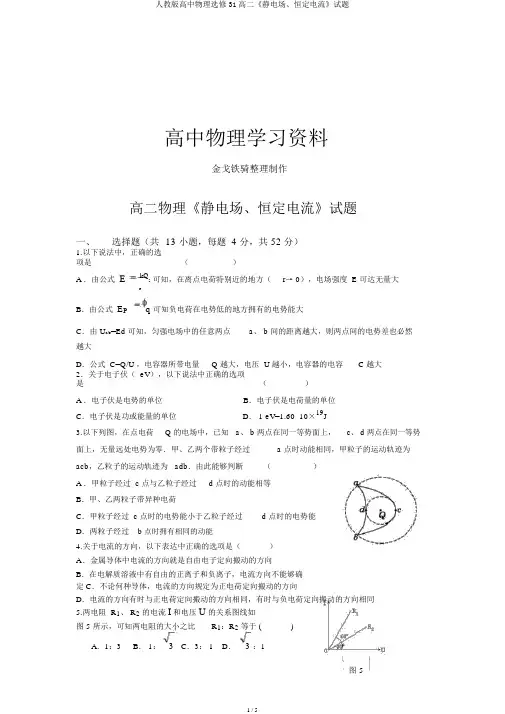

高中物理学习资料金戈铁骑整理制作高二物理《静电场、恒定电流》试题一、选择题（共13 小题，每题 4 分，共 52 分）1.以下说法中，正确的选项是（）A ．由公式E kQ2 可知，在离点电荷特别近的地方（r→ 0），电场强度 E 可达无量大rB．由公式E P q 可知负电荷在电势低的地方拥有的电势能大C．由 U ab=Ed 可知，匀强电场中的任意两点a、 b 间的距离越大，则两点间的电势差也必然越大D．公式 C=Q/U ，电容器所带电量Q 越大，电压 U 越小，电容器的电容 C 越大2．关于电子伏（ eV），以下说法中正确的选项是（）A ．电子伏是电势的单位B．电子伏是电荷量的单位C．电子伏是功或能量的单位D． 1 eV=1.60 10×19J3.以下列图，在点电荷Q 的电场中，已知 a、 b 两点在同一等势面上，c、 d 两点在同一等势面上，无量远处电势为零．甲、乙两个带粒子经过 a 点时动能相同，甲粒子的运动轨迹为acb，乙粒子的运动轨迹为 adb．由此能够判断（）A ．甲粒子经过 c 点与乙粒子经过 d 点时的动能相等B．甲、乙两粒子带异种电荷C．甲粒子经过 c 点时的电势能小于乙粒子经过 d 点时的电势能D．两粒子经过 b 点时拥有相同的动能4.关于电流的方向，以下表达中正确的选项是（）A．金属导体中电流的方向就是自由电子定向搬动的方向B．在电解质溶液中有自由的正离子和负离子，电流方向不能够确定C．不论何种导体，电流的方向规定为正电荷定向搬动的方向D．电流的方向有时与正电荷定向搬动的方向相同，有时与负电荷定向搬动的方向相同5.两电阻 R1、 R2的电流I和电压U的关系图线如图 5 所示，可知两电阻的大小之比R1：R2等于 ()A．1：3 B． 1：3C．3： 1 D． 3 ：1图 56.依照欧姆定律，以下说法中正确的选项是（） A. 从关系式 R=U/I 可知，关于一个确定的导体来说，若是经过的电流越大，则导体两端的电压也越大D.从关系式R=U/I可知，关于一个确定的导体来说，所加在的电压跟经过的电流的比值是一确定值B.从关系式 R=U/I 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成正比C.从关系式 I=U/R 可知，导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比7.一个电压表由电流表 G与电阻 R 串通而成，若在使用中发现此电压表的示数比正确值稍小一些，采用以下措施可能加以改进的是()A. 在 R 上串通一个比R 小得多的电阻B.在 R上串通一个比R 大得多的电阻C. 在 R 上并联一个比R 大得多的电阻D.在 R 上并联一个比R小得多的电阻8. 以下列图电路，灯L1标有“ 24V 16W”灯L2标有“ 12V 16W”两灯串通后接在电压为U 的电路中，要保证两灯不损坏，则（）A. 两灯本质功率之比为 4： 1B. 电压 U 的最大值为 30VC.灯 L1 两端电压与总电压 U 之比为2：3D.U=36V 时，灯 L1、L2 均正常发光9. 如图 7 所示， R1＝2Ω， R2＝ 10Ω，R3＝ 10Ω， A、 B 两端接在电压恒定的电源上，则[ ] A． S 断开时， R1 与 R2 的功率之比为 1∶5B． S 闭合时经过 R1与 R2 的电流之比为 2∶ 1C． S 断开与闭合两情况下，电阻R1 两端的电压之比为 7∶ 12D． S 断开与闭合两情况下，电阻R2 的功率之比为 7∶ 1210．以下说法正确的选项是（）A．一个电阻和一根无电阻的理想导线并联，总电阻为零B．并联电路任一支路的电阻都大于电路的总电阻C．并联电路任一支路的电阻增大（其他支路不变），则总电阻可能减小D．并联电路增加一电阻很大的支路（其他支路不变），则总电阻必然减小11.以下列图为点电荷产生的电场中的一条电场线，若一带负电的粒子从 B 点运动到 A 点时，加速度增大而速度减小，则可判断（）A. 点电荷必然带正电B. 点电荷必然带负电C.点电荷必然在 A 的左侧D. 点电荷必然在 B 的右侧12.如图，一带电粒子只受电场力从 A 飞到B，径迹如图中虚线所示，下列正确的选（）项是A ．粒子带负电B．粒子加速度不断变小C．粒子在 A 点时动能较大D． B 点场富强于 A 点场强13.示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，以下列图。

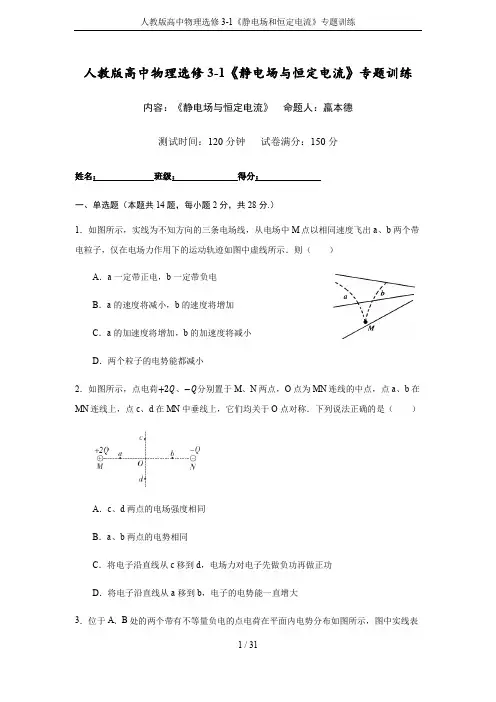

人教版高中物理选修3-1《静电场与恒定电流》专题训练内容：《静电场与恒定电流》命题人：嬴本德测试时间：120分钟试卷满分：150分姓名：班级：得分：一、单选题（本题共14题，每小题2分，共28分.）1．如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a、b两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示．则（）A．a一定带正电，b一定带负电B．a的速度将减小，b的速度将增加C．a的加速度将增加，b的加速度将减小D．两个粒子的电势能都减小2．如图所示，点电荷、分别置于M、N两点，O点为MN连线的中点，点a、b在MN连线上，点c、d在MN中垂线上，它们均关于O点对称．下列说法正确的是（）A．c、d两点的电场强度相同B．a、b两点的电势相同C．将电子沿直线从c移到d，电场力对电子先做负功再做正功D．将电子沿直线从a移到b，电子的电势能一直增大3．位于A、B处的两个带有不等量负电的点电荷在平面内电势分布如图所示，图中实线表示等势线，则（）A．a点和b点的电场强度相同B．正电荷从c点移到d点，电场力做正功C．负电荷从a点移到c点，电场力做正功D．正电荷从e点沿图中虚线移到f点，电势能不改变4．王羽同学在测量电源电动势及内阻的实验中，把实物分别连成如图所示的甲、乙两种电路，然后在同一坐标系中分别作出如图丙所示的两条图线a与b，则下列说法正确的是（）A．由甲电路所描绘的图线是aB．由乙电路所描绘的图线是bC．由a图线测得电源电动势约为1.50V，内阻约为3.00ΩD．由b图线测得电源电动势约为1.45V，内阻约为0.90Ω5．如图所示，实线和虚线分别表示某电场的电场线和等势线，下列说法中，正确的是（）A．a点场强小于c点场强B．a点电势高于c点电势C ．若将一试探电荷+q 由a 点移动到b 点，电场力做正功D ．若在c 点静止释放一个不计重力的正电荷，粒子将沿直线cb 运动6．均匀带电薄球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场．如图所示，在半球面AB 上均匀分布有正电荷，总电荷量为q ，球面半径为R ，CD 为通过半球面顶点与球心O 的轴线，在轴线上有M 、N 两点，OM =ON =2R ．已知M 点的场强大小为E ，则N 点的场强大小为（ ）A ．24kq R –EB ．24kq R C ．22kq R –E D ．22kq R +E7．如图所示，一半径为r 的圆环上均匀分布着电荷，在垂直于圆环且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷．已知d 点处的场强为零，静电力常量为k ，则（ ）A ．圆环可能带正电B ．c 点的场强为243kq R C ．b 点场强为2109kq R D ．圆环在d 点产生的场强大小为2kq R8．如图所示为多用电表电阻的原理图，表头内阻为 ，调零电阻为R 0，电池的电动势为 ，内阻为 ，则下列说法中错误的是（ ）A．它是根据闭合电路欧姆定律制成的，并且由表改装的B．接表内电池负极的应是红表笔，测量时遵循“红进黑出”原则C．电阻挡对应的刻度不均匀，且“”刻度一般在刻度盘的右端D．每次换电阻倍率挡时，都需重新欧姆调零，调零后刻度盘中央刻度值是9．如图所示的电路中，当滑动变阻器R2的滑动触头P向下滑动时（）A．电压表的读数减小B．R1消耗的功率增大C．电源的输出功率增大D．电容器C所带电荷量增多10．如图甲、乙所示的电路图为电表改装的示意图，G为表头、R为可调电阻，则下列说法正确的是（）A．图甲为电流表改装的原理图，增大可调电阻的阻值，改装后电表的量程增大B．图甲为电流表改装的原理图，减小可调电阻的阻值，改装后电表的量程增大C．图乙为欧姆表改装的原理图，增大可调电阻的阻值，改装后电表的量程增大D．图乙为电压表改装的原理图，增大可调电阻的阻值，改装后电表的量程减小11．可用理想电压表V、理想电流表A、变阻器R以及电键K和导线等器材来测量某一电源E的电动势和内阻如图所示．下面给出了四个电路图，图中“＋”、“－”代表电源的正负极和电表的正负接线柱．正确的电路图是（）A．B．C．D．12．两个等量同种电荷固定于光滑水平面上，其连线中垂线上有A、B、C三点，如图甲所示．一个电量为2C，质量为1kg的小物块从C点静止释放，其运动的v~t图象如图乙所示，其中B点处为整条图线切线斜率最大的位置（图中标出了该切线）．则下列说法正确的（）A．B点为中垂线上电场强度最大的点，场强E=2V/mB．由C到A的过程中物块的电势能先减小后变大C ．由C 点到A 点的过程中，电势逐渐升高D ．AB 两点电势差 U AB =－5V13．直角坐标系xOy 中，M 、N 两点位于x 轴上，G 、H 两点坐标如图．M 、N 两点各固定一负点电荷，一电荷量为Q 的正点电荷置于O 点时，G 点处的电场强度恰好为零．静电力常量用k 表示．若将该正点电荷移到G 点，则H 点处场强的大小和方向分别为（ ）A ．234kQ a ，沿y 轴正向 B ．234kQ a ，沿y 轴负向 C ．254kQ a ，沿y 轴正向 D ．254kQ a ，沿y 轴负向 14．如图所示，是一个多量程多用电表的简化电路图．测电流和测电压时各有两个量程，还有两个挡位用来测电阻，下列说法正确的是（ ）A ．当开关S 调到位置1、2时，多用电表测量的是电流，且调到位置1时的量程比位置2的小B ．当开关S 调到位置3、4时，多用电表测量的是电阻，且A 为黑表笔C ．当开关S 调到位置5、6时，多用电表测量的是电压，且调到位置6时的量程比位置5的大D ．多用电表各挡位所对应的表盘刻度都是均匀的二、多选题（本题共10小题，每小题4分，共40分.全选对得4分，少选得2分，多选、错选及不选均不得分.）15．两个用相同材料制成的半径相等的带电金属小球(可看成点电荷)，其中一个球的带电荷量的绝对值是另一个的5倍，当它们静止于真空中某两点时，库仑力大小为F ．现将两小球接触后再放回原处，则它们之间静电力的大小可能为（ ）A ．59FB ．45FC ．54FD ．95F 16．如图所示，一个绝缘光滑半圆轨道放在竖直向下的匀强电场中，场强为E ，在其上端与圆心等高处有一个质量为m ，带电荷量为+q 的小球由静止开始下滑，则（ ）A ．小球运动过程中机械能守恒B ．小球经过最低点时速度最大C ．小球在最低点对环的压力大小为(mg +qE )D ．小球在最低点对环的压力大小为3(mg +qE )17．如图所示，在x 轴相距为L 的两点固定两个等量异种点电荷+Q 、－Q ，虚线是以+Q 所在点为圆心、2L 为半径的圆，a 、b 、c 、d 是圆上的四个点，其中a 、c 两点在x 轴上，b 、d 两点关于x 轴对称．下列判断正确的是（ ）A ．b 、d 两点处的电势相同B ．四点中c 点处的电势最低C ．b 、d 两点处的电场强度相同D ．将一试探电荷+q 沿圆周由a 点移至c 点，+q 的电势能减小18．如图，一带正电的点电荷固定于O 点，两虚线圆均以O 为圆心，两实线分别为带电粒子M 和N 先后在电场中运动的轨迹，a 、b 、c 、d 、e 为轨迹和虚线圆的交点．不计重力．下列说法正确的是（ ）A ．M 带负电荷，N 带正电荷B ．M 在b 点的动能小于它在a 点的动能C ．N 在d 点的电势能等于它在e 点的电势能D ．N 在从c 点运动到d 点的过程中克服电场力做功19．如图所示，一个电量为－Q 的点电荷甲，固定在绝缘水平面上的O 点另一个电量为+q 及质量为m 的点电荷乙，从A 点以初速度v 0沿它们的连线向甲运动，到B 点的速度最小为v ，已知点电荷乙与水平面的动摩擦因数为 、AB 间距离为L 0及静电力常量为k ，则（ ）A ．OB 间的距离为B ．点电荷乙能越过B 点向左运动，其电势能仍增大C ．在点电荷甲形成的电场中，AB 间电势差qmv mv mgL U ab 20202121-+=μ D ．从A 到B 的过程中，电场力对点电荷乙做的功为 20．如图所示，已知R 1＝R 4＝12r ＝0.5 Ω，R 2＝6 Ω，R 3的最大阻值为6 Ω．在滑动变阻器R 3的滑片K 由最下端向最上端滑动过程中，下列说法正确的是（ ）A ．定值电阻R 4的功率、电源的总功率均减小B ．电源的输出功率增大C ．滑动变阻器R 3的功率先增大后减小D ．MN 并联部分的功率先增大后减小21．在如图所示的电路中，电源的电动势E 恒定，内阻 ，定值电阻 ，电表均为理想电表，当开关S 断开与闭合时，ab 段电路消耗的电功率相同，则下列说法正确的是（ ）A ．电阻R 1、R 2可能分别为3 Ω、6 ΩB ．电阻R 1、R 2可能分别为4 Ω、5 ΩC ．开关S 断开时电压表的示数可能小于S 闭合时的示数D ．开关S 从断开到闭合，电压表的示数变化量与电流表的示数变化量之比一定等于6 Ω 22．如图甲所示，R 为电阻箱（0~99.9Ω），置于阻值最大位置，R x 为未知电阻，若断开S 2，闭合S 1，逐次减小电阻箱的阻值，得到多组R 、I 值，并依据R 、I 值作出了如图乙所示的IR 1图线，若断开S 2，闭合S 1，当R 调至某一位置时，电流表的示数I 1=1.0A ；保持电阻箱的位置不变，断开S 1，闭合S 2，此时电流表的示数为I 2=0.8A ，根据以上数据可知（ ）A ．电源电动势为3.0VB ．电源内阻为0.5ΩC ．R x 的阻值为0.5ΩD ．S 1断开、S 2闭合时，随着R 的减小，电源输出功率减小23．如图所示，直线a、抛物线b和c为某一稳恒直流电源在纯电阻电路中的总功率P E、输出功率P R、电源内部发热功率P r随路端电压U变化的图像，但具体对应关系未知，根据图像可判断（）A．P E－U图像对应图线a，由图知电动势为9V，内阻为3ΩB．P r－U图像对应图线b，由图知电动势为3V，内阻为1ΩC．P R－U图像对应图线c，图像中任意电压值对应的功率关系为P E=P r+P RD．外电路电阻为1.5Ω时，输出功率最大，为2.25W24．如图所示，R0为热敏电阻(温度降低电阻增大)，D为理想二极管(正向电阻为零，反向电阻无穷大)，C为平行板电容器，C中央有一带电液滴刚好静止，M点接地．在开关S闭合后，下列各项单独操作可能使带电液滴向上运动的是（）A．将热敏电阻R0加热B．变阻器R的滑动头P向上移动C．开关S断开D．电容器C的上极板向上移动三、实验题（本题6小题，共48分.）25．(10分)某学习小组拟研究一个标有“3.6V，1.8W”的小电珠的伏安特性曲线，可供选用的器材如下：A．电流表A：量程0～0.6A，内阻约为0.2Ω；B．电压表V：量程0～15V，内阻约为15kΩ；C．滑动变阻器R：阻值范围0～10Ω；D．学生电源E：电动势为4V，内阻不计；E．开关S及导线若干．(1)该学习小组中的甲同学设计了如图甲所示的电路进行测量，请按照图甲所示的电路图帮甲同学将图乙中的实物图连接起来___________．(2分)(2)甲同学在实验中发现，由于电压表的量程较大而造成读数误差很大，因而影响了测量结果．于是又从实验室找来一量程为I g＝100μA、内阻R g＝1000 Ω的灵敏电流计，想把该灵敏电流计改装成量程为5V的电压表，则需串联一个阻值为________Ω的电阻．(2分) (3)甲同学用改装后的电压表进行实验，得到电流表读数I1和灵敏电流计读数I2如表所示：请在图丙中的坐标纸上画出I1－I2图线______．(4分)(4)若将该小电珠接在如图丁所示的电路中，则该小电珠消耗的电功率约为________W．(2分)已知电源的电动势为E′＝3.0 V，内阻r＝1.5Ω，定值电阻R0＝4.5 Ω.(结果保留两位有效数字)26．(6分)小明做“描绘小灯泡的伏安特性曲线”实验，已知小灯泡标称值是“2.5V，0.3A”，不考虑电压表分流引起的误差，请完成如下问题：(1)为初步了解小灯泡的电阻值，小明使用多用电表的欧姆挡按正确测量步骤进行测量，根据图甲所示，小灯泡阻值为________Ω．(1分)(2)为进一步探究小灯泡伏安特性，小明连接了如图乙所示实物图，请在图中补上一根导线，使实验能够正常进行．(2分)(3)按要求操作得到数据如表所示，第7组中电压表示数如图丙所示，则U＝________V(1分)；判断U＝0、I＝0时的小灯泡电阻值为________Ω．(2分)27．(9分)实验室为了测量阻值约为几百欧姆的电阻的阻值，小勇利用如下的实验器材改装成了一个简易欧姆表．A．电流计G：满偏电流为I g=500 μA、内阻为R g=1000 ΩB．干电池E：内阻可忽略不计的电动势为1.5 VC．电阻箱R1：可调范围在0~99.99 ΩD．电阻箱R2：可调范围在0~999.9 ΩE．滑动变阻器R3：可调范围在0~100 ΩF．滑动变阻器R4：可调范围在0~1000 ΩG．开关和导线若干请回答下列问题：（1）小勇通过分析可知，该电流计的内阻过大,导致误差较大,因此小勇首先将该电流计G改装成量程为0~3 mA的电流表，则电流计G应____（选填“串联”或“并联”）电阻箱___（选填“R1”或“R2”），且应把电阻箱调至____Ω；(每空1分)（2）完成操作（1）后，小勇利用改装后的电流表改装成了满足题中要求的欧姆表，使指针位于表盘中央刻度时，对应被测电阻的阻值为500 Ω，请将设计的电路补充完整，并标出相应符号；(2分)其中A为____(2分)（选填“红”或“黑”）表笔；利用该欧姆表测量一未知电阻时，电流计G 的读数为200 μA，则该电阻的阻值约为_______Ω．(2分)（结果取整数）28．(6分)图为某同学组装完成的简易多用电表，图中E是电池，R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；虚线方框内为换挡开关，A端和B端分别与两表笔相连．（1）图（a）中的A端与______________(1分)（选填“红”或“黑”）色表笔相连接．（2）关于R6的使用，下列说法正确的是_______．(1分)A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置（3）用×100档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到________(1分)档（选填“×10”或“×1k”）．如果换档后立即用表笔连接待测电阻进行测量，那么缺少的步骤是__________________________(2分)，若补上该步骤后测量，表盘的示数如图（b），则该电阻的阻值是_______Ω．(1分)29．(9分)某学生实验小组利用图（甲）所示电路，测量多用电表内电池的电动势和电阻“×100”挡内部电路的总电阻．使用的器材有：多用电表：微安表：量程1000μA；滑动变阻器；最大阻值2kΩ；导线若干．回答下列问题：(1)将多用电表挡位调到电阻“×100”挡，再将红农笔和黑表笔____，调零点．(1分)(2)将图（甲）中多用电表的红表笔和_____(选填“1”或“2”)(1分)端相连，黑表笔连接另一端．(3)将滑动变阻器的滑片调到适当位置，使这时微安表的示数为500μA．多用电表的示数如图（乙）所示，多用电表的读数为______Ω．(1分)(4)调节滑动变阻器的滑片，使其接入电路的阻值为军.此时多用电表和微安表的读数分别为1000Ω和600μA，从测量数据可知，微安表的内阻为_______Ω．(2分)(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图（丙）所示．根据前面的实验数据计算可得，此多用电表内电池的电动势为_____V(2分)，电阻“×100”档内部电路的总电阻为_______Ω．(2分)30．(8分)（1）为了测量电阻，现取一只已经完成机械调零的多用电表，如图甲所示，请根据下列步骤完成电阻测量：①将K旋转到电阻挡“×100”的位置．②将插入“十”、“-”插孔的表笔短接，旋动部件______(选填“C”或“D”）(1分)，使指针对准电阻的“0”刻度线．③将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为α、b，指针指示位置如图甲所示.为使测量比较精确，应将选择开关旋到_______(1分)(选填“×1”、“×10”、“×1k”）的倍率挡位上，并重新调零，再进行测量．（2）多用电表电阻挡的内部电路如上图虚线框中所示，电源电动势为E 、内阻为r ，R 0为调零电阻，R g 为表头内阻，电路中电流I 与待测电阻的阻值R x 的关系式为______________；(2分)（3）某同学想通过多用电表中的欧姆挡去测量一量程为3V 的电压表内阻.该同学将欧姆挡的选择开关拨至“×1k”的倍率挡，并将红、黑表笔短接调零后，应选用上图中_______(1分)(选填“A ”或“B ”）方式连接.在进行了正确的连接、测量后，欧姆表的读数如图丙所示，读数为______Ω(1分)，这时电压表的读数为如图丁所示，则可算出欧姆挡内部所用电池的电动势为_______V(计算结果保留两位有效数字）(2分)．三、解答题（本题共7小题，共34分.要求写出必要的运算和推导过程，只写结果不得分.） 31．(6分)如图所示，BC 是半径为R 的41圆弧形光滑绝缘轨道，轨道位于竖直平面内，其下端与水平绝缘轨道平滑连接，整个轨道处在水平向左的匀强电场中，电场强度为E ．现有一质量为m 的带电小滑块（体积很小可视为质点），在BC 轨道的D 点释放后可以在该点保持静止不动，已知OD 与竖直方向的夹角为α =37°．随后把它从C 点由静止释放，滑到水平轨道上的A 点时速度减为零．若已知滑块与水平轨道间的动摩擦因数为μ=0.25，且sin37°=0.6 cos37°=0.8，取重力加速度为g．（1）对小滑块在D点进行受力分析，求出滑块的带电量q和带电种类；（2）滑块从C点下滑到圆弧形轨道的B端时对轨道的压力大小；（3）水平轨道上A、B两点之间的距离L．v沿32．(6分)如图所示是一个示波管工作原理图，电子经电压U1=4.5×103V加速后以速度0两极板的中线进入电压U2=180V，间距为d=1.0cm，板长l=5.0cm的平行金属板组成的偏转电场，离开电场后打在距离偏转电场s=10cm的屏幕上的P点，(e=1.6×10－19C，m=0.9×10－30kg)求：（1）电子进入偏转电场时的速度；（2）射出偏转电场时速度的偏角的正切值；（3）打在屏幕上的侧移位移OP．33．(6分)如图所示，长l ＝1m 的轻质细绳上端固定，下端连接一个可视为质点的带电小球，小球静止在水平向右的匀强电场中，绳与竖直方向的夹角θ＝37°．已知小球所带电荷量q＝1.0×10－6C ，匀强电场的场强E ＝3.0×103N/C ，取重力加速度g ＝10m/s 2，sin 37°＝0.6，cos 37°＝0.8．求：（1）小球所受电场力F 的大小；（2）小球的质量m ；（3）将电场撤去，小球回到最低点时速度v 的大小．34．(8分)如图所示，在绝缘水平面上，有相距为L 的A 、B 两点，分别固定着两个带电荷量均为Q 的正电荷．O 为AB 连线的中点，a 、b 是AB 连线上两点，其中Aa =Bb =4L ．一质量为m 、电荷量为+q 的小滑块（可视为质点）以初动能E k0从a 点出发，沿AB 直线向b 运动，其中小滑块第一次经过O 点时的动能为2E k0，第一次到达b 点时的动能恰好为零，小滑块最终停在O 点，已知静电力常量为k ．求：（1）小滑块与水平面间滑动摩擦力的大小；（2）小滑块刚要到达b 点时加速度的大小和方向；（3）小滑块运动的总路程s 总．35．(8分)如图所示，虚线MN 左侧有一场强为E 1＝E 的匀强电场，在两条平行的虚线MN 和PQ 之间存在着宽为L 、电场强度为E 2＝2E 的匀强电场，在虚线PQ 右侧距PQ 为L 处有一与电场E 2平行的屏．现将一电子(电荷量为e ，质量为m ，重力不计)无初速度地放入电场E 1中的A 点，最后电子打在右侧的屏上，A 点到MN 的距离为2L ，AO 连线与屏垂直，垂足为O ，求：（1）电子从释放到打到屏上所用的时间；（2）电子离开偏转电场时偏转角的正切值tan θ； （3）电子打到屏上的点P ′到点O 的距离．【参考答案】一、单选题二、多选题三、实验题25．【解析】(1)[1]如图所示．(2)[2]设需要串联的电阻阻值为R x，则有:I g(R g＋R x)＝5 V代入数据可得R x＝49 000 Ω.(3)[3]根据表格数据可以的下图(4)[4]将定值电阻R0看做该电源的内阻的一部分，则内阻r′＝6 Ω，由此可得路端电压:U＝E′－Ir′在I1－I2图线所在坐标纸上作出该I－U图象如上一问图所示，可知其交点坐标表示的电流约为0.32 A，电压约为1.1 V，所以该小电珠消耗的功率约为:P ＝UI =0.32×1.1 W≈0.35 W.26．【解析】(1)[1]因为采用“×1”倍率，所以读数为6 Ω.(2)[2]“描绘小灯泡的伏安特性曲线”实验中，需要多组数据，所以滑动变阻器应采用分压接法，如图所示．(3)[3][4]电压表采用0～3 V 挡，分度值为0.1 V ，故读数为0.30 V ，U ＝0、I ＝0时温度接近2、3组的温度，故应为1.3 Ω，远小于(1)中的测量值是因为用欧姆“×1”倍率挡测电阻时电流较大，小灯泡已有发光，灯丝温度升高，电阻比冷灯丝时大的多．27．【解析】(1)[1][2][3]将电流表改装为3mA 的电流表应该并联一个分流电阻，并联电阻阻值为：633650010110200.031050010g gg I R R I I ---⨯⨯⨯===Ω-⨯-⨯(2)[4][5] 改装后的电流表内阻为：63350010110167310g g I R R I --⨯⨯⨯==≈Ω⨯ 把表头改装成中值电阻为500Ω的欧姆表，则需要串联的电阻为：R ″=500-167=333Ω所以选择电阻箱R 2（最大阻值999.9Ω）和滑动变阻器R 4（0-1kΩ），实验电路图如图所示：A 与电源负极相连，A 为红表笔。

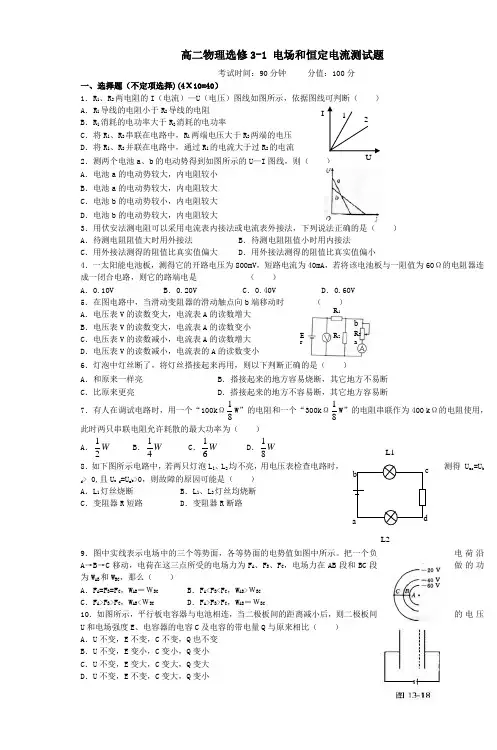

高二物理选修3-1 电场和恒定电流测试题考试时间：90分钟 分值：100分一、选择题（不定项选择)(4Χ10=40）1．R 1、R 2两电阻的I （电流）—U （电压）图线如图所示，依据图线可判断（ ） A ．R 1导线的电阻小于R 2导线的电阻 B ．R 1消耗的电功率大于R 2消耗的电功率C ．将R 1、R 2串联在电路中，R 1两端电压大于R 2两端的电压D ．将R 1、R 2并联在电路中，通过R 1的电流大于过R 2的电流2．测两个电池a 、b 的电动势得到如图所示的U —I 图线，则（ ） A ．电池a 的电动势较大，内电阻较小 B ．电池a 的电动势较大，内电阻较大 C ．电池b 的电动势较小，内电阻较大 D ．电池b 的电动势较大，内电阻较大3．用伏安法测电阻可以采用电流表内接法或电流表外接法，下列说法正确的是（ ） A ．待测电阻阻值大时用外接法 B ．待测电阻阻值小时用内接法 C ．用外接法测得的阻值比真实值偏大 D ．用外接法测得的阻值比真实值偏小4．一太阳能电池板，测得它的开路电压为800mV ，短路电流为40mA ，若将该电池板与一阻值为60Ω的电阻器连成一闭合电路，则它的路端电是 （ ） A ．0.10V B ．0.20V C ．0.40V D ．0.60V 5．在图电路中，当滑动变阻器的滑动触点向b 端移动时 （ ）A ．电压表V 的读数变大，电流表A 的读数增大B ．电压表V 的读数变大，电流表A 的读数变小C ．电压表V 的读数减小，电流表A 的读数增大D ．电压表V 的读数减小，电流表的A 的读数变小 6．灯泡中灯丝断了，将灯丝搭接起来再用，则以下判断正确的是（ ） A ．和原来一样亮B ．搭接起来的地方容易烧断，其它地方不易断C ．比原来更亮D ．搭接起来的地方不容易断，其它地方容易断 7．有人在调试电路时，用一个“100k Ω81W ”的电阻和一个“300k Ω81W ”的电阻串联作为400 k Ω的电阻使用，此时两只串联电阻允许耗散的最大功率为（ ） A ．W 21B ．W 41C ．W 61D ．W 81测得U ac =U b8．如下图所示电路中，若两只灯泡L 1、L 2均不亮，用电压表检查电路时，d> 0,且U c d =U a b >0，则故障的原因可能是（ ） A ．L 1灯丝烧断 B ．L 1、L 2灯丝均烧断 C ．变阻器R 短路 D ．变阻器R 断路9．图中实线表示电场中的三个等势面，各等势面的电势值如图中所示。

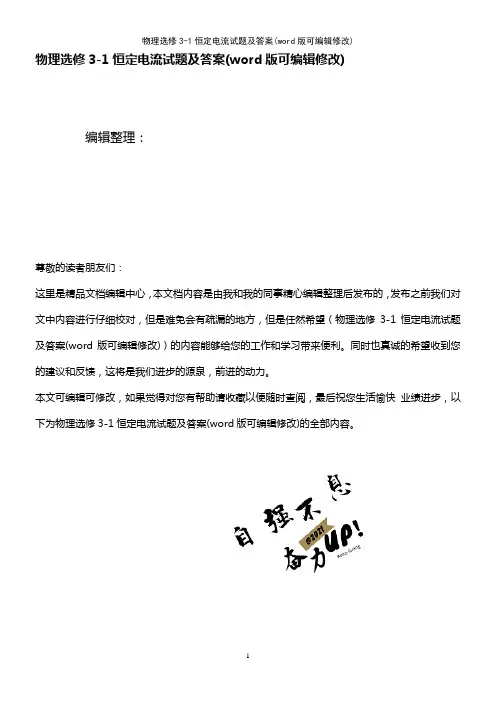

物理选修3-1恒定电流试题及答案(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（物理选修3-1恒定电流试题及答案(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为物理选修3-1恒定电流试题及答案(word版可编辑修改)的全部内容。

金坛市金沙高级中学高二物理第二章测试一．本题共10小题，每小题4分，共40分。

在每小题给出的四个选项中，前5题只有一个选项正确，后5题有多个选项正确.全部选对的得4分，选不全的得2分，有选错的或不答的得0分。

1、如图所示，当滑动变阻器滑动触头向左移动时，灯泡A、B、C的亮度将：A.都变亮B.都变暗C。

A、B变亮,C变暗 D.A、C变亮,B变暗2、如图所示电路中，r是电源的内阻，R1和R2是外电路中的电阻，如果用P r,P1和P2分别表示电阻r，R1，R2上所消耗的功率，当R1=R2= r时，P r∶P1∶P2等于：A、1∶l∶1B、2∶1∶1C、1∶4∶4D、4∶l∶13、将一根电阻丝接在某恒定电压上，电流做工的功率为P。

若将该电阻丝均匀地拉长为原来的两倍后再接在该恒定电压上，则它的功率为:A.4P B。

0。

25P C。

16P D。

0.125P4、如图所示，当R 1的触头向右移动时，电压表V1和电压表V2的示数的变化量分别为△U1和△U2（均取绝对值）；则△U1和△U2的大小关系为:A．△U1＞△U2B．△U1=△U2C．△U1＜△U2D．条件不足,无法确定△U1和△U2的大小关系5、已知两电阻1R、2R的I—U的关系图像如图所示,把1R、2R 并联接到一个电源上,1R消耗的电功率为6W，则电源的输出功率为:A．8W B．10W C．4W D．15W6、如图所示是一个三输入端复合门电路，当C端输入1，输出端Y输出1时,A、B 端的输入分别可能是（）A、0、0B、0、1C、1、0D、1、17、如图所示为用直流电动机提升重物的装置，重物的重量为500N，电源电动势为110V，不计电源内阻及各处摩擦,当电动机以0.90m/s的恒定速度向上提升重物时，电路中的电流为5。

高中物理学习材料桑水制作高二物理同步训练《恒定电流》第四节串并联电路1．有R1、R2、R3、…Rn共n个电阻，串联后接到电压是U的电路上，其中第k个电阻Rk上的电压是______．2．用两条电阻都是r=2Ω的导线把一个电阻R1=216Ω的用电器接到U=220V电路上，这时用电器两端的电压U1=______，导线上的电压损失U2=______．3．如图所示电路，当a、b两端加上100V电压时，c、d两端的开路电压为80V，则电阻R=______；如果在c、d两端加上100V电压，则a、b两端的开路电压为______．4．如图所示电路，R1=1Ω，R2=2Ω，R3=3Ω，a、b间电压为5V．当S断开时，c、d间电压为______；当S闭合时，c、d间电压为______．5．如图所示电路中，滑动变阻器R1的变化范围为0～30Ω，电阻R2=150Ω，电压U=30V，当滑动头从下向上移动时，电压表示数的变化范围是______．6．某用电器额定电压是100V，额定功率是200W，要把它接入电压是220V的电路中且能正常工作，应串联一个阻值多大的电阻？此串联电阻的额定功率至少多大？7．把“220V 25W”和“220V 100W”两灯串联后接入220V电路中，每灯实际功率多大？不考虑电阻与温度的关系．8．如图所示分压器电路，变阻器滑动头P位于中点，下列判断中正确的是（）9．图所示是学校广播站接在教室里的喇叭，设计一个能控制音量的方案，并画出电路图．10．如图所示电路中，灯泡的电阻为50Ω，要求流过灯泡的电流能在50～500mA间变化，电压U至少多大？滑动变阻器的最大值为多少？11．如图所示电路中，恒定电压U=120V，R0=30Ω．当变阻器转柄从一个接触点转到相邻的另一个触点时，通过R0的电流强度改变1A，求R1、R2、R3的阻值．12．将两只分别标有“220V 25W”和“220V 100W”的白炽灯串联在电路中，为使两灯不被烧毁，加在串联电路上的最大电压为多少？此时电路消耗的电功率为多少？13．如图所示电路中R1=1000Ω，I=0.03A，要求R1中的电流不超过5mA，则R2≤______．14．如图所示(a)、(b)两电路中，每个电阻的阻值都等于6Ω，则它们的总电阻R AB=______，R CD=______．15．如图所示电路中，已知R1=5Ω，R3=12Ω，电压表示数为2V，电流表示数为2A，则电阻R2=______；U AC=______．16．右图电路中，A、B两端电压不变，要使灯泡L的亮度增强，应将变阻器滑动端P向______移动．移动后，变阻器使用电阻将______，B，C间的等效电阻将______，A、B间的总电阻将______，电阻R上电压将______，B、C间电压将______，灯泡L会______．17．如图所示电路中，R1=R2=R3=R4，不计电流表电阻的影响，则两电流表示数之比为（）A．1∶1．B．1∶2．C．2∶1．D．1∶3．18．在电子仪器中，常用两个阻值不同的电位器(可变电阻)调节电路中的电流．一个作粗调(电流改变量大)，一个作细调(电流改变量小)．现联成如图所示两种方式，已知R1＞R2．则（）A．串联时，R1作粗调．B．串联时，R1作细调．C．并联时，R1作粗调．D．并联时，R1作细调．19．如图所示，A、B、C、D是四个相同的小灯，在这四个小灯中（）A．C比D亮．B．A比C亮．C．A和B一样亮．D．A和C一样亮．20．如图所示电路中，在a、b两点间接入一只电压表时，它的示数是______；如在a、b两点间接入一只电流表时，它的示数是______．21．如图所示，为使电流表中的电流恰好等于1A，Rx的取值应为______．22．电茶壶的加热器有两个绕组．单独把第一个绕组接入电路时加热水，需经时间t1后水才沸腾．单独把第二个绕组接入电路，煮沸同样一壶水的时间为t 2．(1)把两绕组串联后接入电路，煮沸一壶水的时间是______．(2)把两绕组并联后接入电路，煮沸一壶水的时间是______．参考答案4．2V ；0 5．25～30V 6．60Ω；240W 7．16W ；4W8．A 、B 、C 9．可以串入一个滑动变阻器或把滑动变阻器接成分压式电路 10．25V ；450Ω 11．10Ω，20Ω，60Ω 12．275V ；31．25W13．200Ω 14．1.5Ω 8Ω 15．6Ω；27V 16．右；增大；增大；增大；降低；增大；变亮 17．A 18．A 、D19．C 20．1.8V 0.67A 21．10Ω 22．（1）t 1+t 2，2121t t t t。

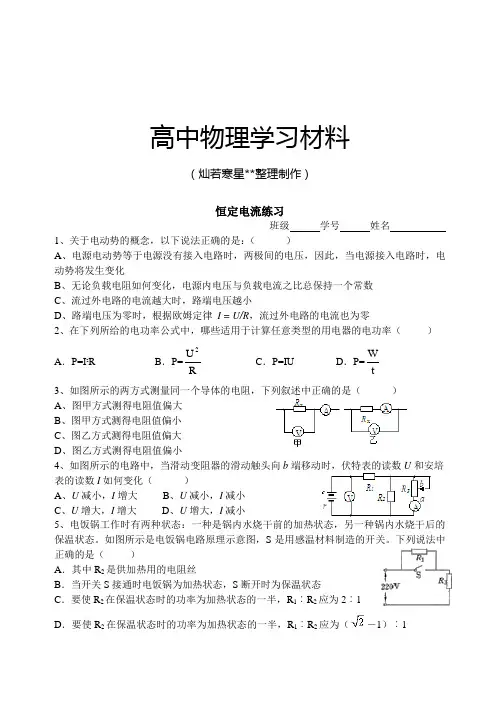

高中物理学习材料（灿若寒星**整理制作）恒定电流练习班级 学号 姓名1、关于电动势的概念，以下说法正确的是：（ ）A 、电源电动势等于电源没有接入电路时，两极间的电压，因此，当电源接入电路时，电动势将发生变化B 、无论负载电阻如何变化，电源内电压与负载电流之比总保持一个常数C 、流过外电路的电流越大时，路端电压越小D 、路端电压为零时，根据欧姆定律 I = U/R ，流过外电路的电流也为零2、在下列所给的电功率公式中，哪些适用于计算任意类型的用电器的电功率（ ）A ．P=I 2RB ．P=R U 2C ．P=IUD ．P=tW 3、如图所示的两方式测量同一个导体的电阻，下列叙述中正确的是（ ）A 、图甲方式测得电阻值偏大B 、图甲方式测得电阻值偏小C 、图乙方式测得电阻值偏大D 、图乙方式测得电阻值偏小4、如图所示的电路中，当滑动变阻器的滑动触头向b 端移动时，伏特表的读数U 和安培表的读数I 如何变化（ ）A 、U 减小，I 增大B 、U 减小，I 减小C 、U 增大，I 增大D 、U 增大，I 减小5、电饭锅工作时有两种状态：一种是锅内水烧干前的加热状态，另一种锅内水烧干后的保温状态。

如图所示是电饭锅电路原理示意图，S 是用感温材料制造的开关。

下列说法中正确的是（ ）A ．其中R 2是供加热用的电阻丝B ．当开关S 接通时电饭锅为加热状态，S 断开时为保温状态C ．要使R 2在保温状态时的功率为加热状态的一半，R 1︰R 2应为2︰1D ．要使R 2在保温状态时的功率为加热状态的一半，R 1︰R 2应为（－1）︰16、如图所示的电路中，电源电动势为E ，内阻为r ，当滑动变阻器R 的滑动端向左滑动时，三个灯泡亮度的变化是（ ）A 、L 1变亮，L 2变暗，L 3变亮B 、L 1变暗，L 2变亮，L 3变暗C 、L 1和L 2都变亮，L 3变暗D 、L 1和L 2都变暗，L 3变亮7、如图所示，灯L 上标有200W ，电动机上标有2000W ，在A 、B 两端加上220V 电压时，灯和电动机均正常工作，求电灯正常工作时的电阻。

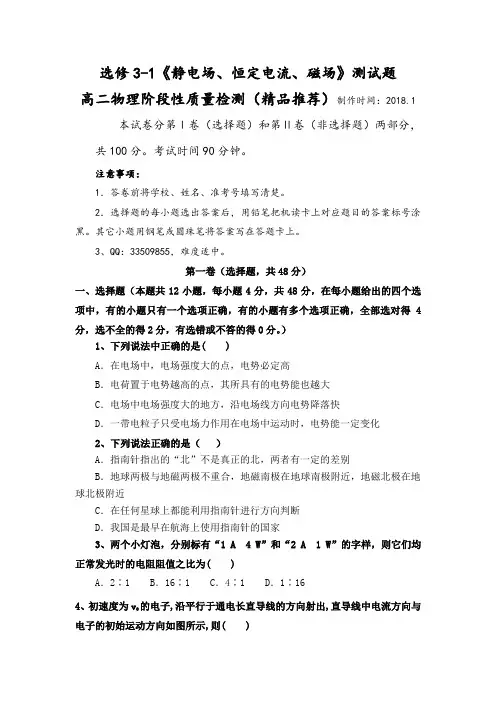

选修3-1《静电场、恒定电流、磁场》测试题高二物理阶段性质量检测（精品推荐）制作时间：2018.1本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共100分。

考试时间90分钟。

注意事项：1．答卷前将学校、姓名、准考号填写清楚。

2．选择题的每小题选出答案后，用铅笔把机读卡上对应题目的答案标号涂黑。

其它小题用钢笔或圆珠笔将答案写在答题卡上。

3、QQ：33509855，难度适中。

第一卷（选择题，共48分）一、选择题（本题共12小题，每小题4分，共48分，在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对得4分，选不全的得2分，有选错或不答的得0分。

）1、下列说法中正确的是( )A．在电场中，电场强度大的点，电势必定高B．电荷置于电势越高的点，其所具有的电势能也越大C．电场中电场强度大的地方，沿电场线方向电势降落快D．一带电粒子只受电场力作用在电场中运动时，电势能一定变化2、下列说法正确的是（）A．指南针指出的“北”不是真正的北，两者有一定的差别B．地球两极与地磁两极不重合，地磁南极在地球南极附近，地磁北极在地球北极附近C．在任何星球上都能利用指南针进行方向判断D．我国是最早在航海上使用指南针的国家3、两个小灯泡，分别标有“1 A 4 W”和“2 A 1 W”的字样，则它们均正常发光时的电阻阻值之比为( )A．2∶1 B．16∶1 C．4∶1 D．1∶16的电子,沿平行于通电长直导线的方向射出,直导线中电流方向与4、初速度为v电子的初始运动方向如图所示,则( )A.电子将向右偏转,速率不变B.电子将向左偏转,速率改变C.电子将向左偏转,速率不变D.电子将向右偏转,速率改变5、如图2所示，当滑动变阻器的滑动触头向左移时，灯泡L 1、L 2、L 3的亮度将( )A 、都变亮B 、都变暗C 、L 1、L 2变亮，L 3变暗D 、L 1、L 3变亮，L 2变暗6、一辆电瓶车，质量为500 kg ，由内阻不计的蓄电池组向直流电动机提供24 V 的电压，当电瓶车在水平地面上以0.8 m/s 的速度匀速行驶时，通过电动机的电流为5 A ，设车所受的阻力是车重的0.02倍(g ＝10 m/s 2)，则此电动机的内阻是( )A 、4.8 ΩB 、3.2 ΩC 、1.6 ΩD 、0.4 Ω7、如下图所示，直线b 为电源的U －I 图像，直线a 为电阻R 的U －I 图像，用该电源和该电阻组成闭合电路时，电源的输出功率和电源的效率分别是 ( ) A 、电源的输出功率为6WB 、电源的输出功率为2WC 、电源的效率为33.3%D 、电源的效率为67%8、一带正电的粒子在电场中做直线运动的v －t 图象如图3所示，t 1、t 2时刻分别经过M 、N 两点，已知在运动过程中粒子仅受电场力作用，则下列判断正确的是( )A、该电场可能是由某正点电荷形成的B、M点的电势高于N点的电势C、在从M点到N点的过程中，电势能逐渐增大D、带电粒子在M点所受电场力大于在N点所受电场力9、一带电粒子沿着图3中曲线JK穿过一匀强电场，a、b、c、d为该电场的电势面，其中φa <φb<φc<φd，若不计粒子受的重力，可以确定( )A、该粒子带正电B、该粒子带负电C、从J到K粒子的电势能增加D、粒子从J到K运动过程中的动能与电势能之和不变10、(2013江苏省扬大附中高二考试)如图所示,在倾角为α的光滑斜面上,垂直斜面放置一根长为L、质量为m的直导线,当通以电流I时,欲使导线静止在斜面上,外加匀强磁场B的大小和方向可能是( )A、B=,方向垂直斜面向上B、B=,方向垂直斜面向下C、B=,方向竖直向上D、B=,方向水平向左11、如图所示，用丝线吊一个质量为m的带电(绝缘)小球处于匀强磁场中，空气阻力不计，当小球分别从A点和B点向最低点O运动且两次经过O点时( )A、小球的动能相同B、丝线所受的拉力相同C、小球所受的洛伦兹力相同D、小球的向心加速度相同12、如图甲所示，两平行金属板竖直放置，左极板接地，中间有小孔．右极板电势随时间变化的规律如图乙所示．电子原来静止在左极板小孔处．(不计重力作用)下列说法中正确的是( )A、从t＝0时刻释放电子，电子将始终向右运动，直到打到右极板上B、从t＝0时刻释放电子，电子可能在两板间振动C、从t＝T/4时刻释放电子，电子可能在两板间振动，也可能打到右极板上D、从t＝3T/8时刻释放电子，电子必将打到左极板上选修3-1《静电场、恒定电流、磁场》测试题高二物理阶段性质量检测（精品推荐）本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共100分。

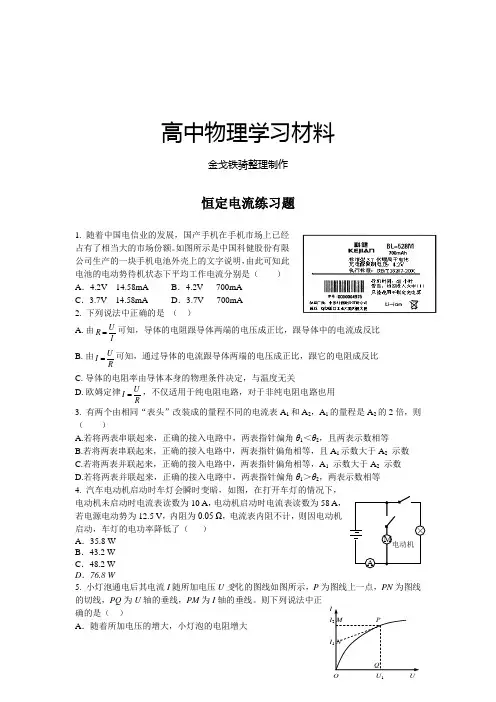

高中物理学习材料金戈铁骑整理制作恒定电流练习题1. 随着中国电信业的发展，国产手机在手机市场上已经占有了相当大的市场份额。

如图所示是中国科健股份有限公司生产的一块手机电池外壳上的文字说明，由此可知此电池的电动势待机状态下平均工作电流分别是（ ） A ．4.2V 14.58mA B ．4.2V 700mA C ．3.7V 14.58mA D ．3.7V 700mA2. 下列说法中正确的是 （ ）A .由U R I=可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B .由U I R=可知，通过导体的电流跟导体两端的电压成正比，跟它的电阻成反比C .导体的电阻率由导体本身的物理条件决定，与温度无关D .欧姆定律U I R=，不仅适用于纯电阻电路，对于非纯电阻电路也用3. 有两个由相同“表头”改装成的量程不同的电流表A 1和A 2，A 1的量程是A 2的2倍，则（ ）A.若将两表串联起来，正确的接入电路中，两表指针偏角θ1＜θ2，且两表示数相等B.若将两表串联起来，正确的接入电路中，两表指针偏角相等，且A 1示数大于A 2 示数C.若将两表并联起来，正确的接入电路中，两表指针偏角相等，A 1 示数大于A 2 示数D.若将两表并联起来，正确的接入电路中，两表指针偏角θ1＞θ2，两表示数相等 4. 汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10 A ，电动机启动时电流表读数为58 A ，若电源电动势为12.5 V ，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了（ ） A ．35.8 W B ．43.2 WC ．48.2 WD ．76.8 W5. 小灯泡通电后其电流I 随所加电压U 变化的图线如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。

则下列说法中正确的是（ ）A ．随着所加电压的增大，小灯泡的电阻增大 A M ×电动机II 2 M PI 1 NQO U 1 UB ．对应P 点，小灯泡的电阻为R ＝U 1I 2C ．对应P 点，小灯泡的电阻为R ＝U 1I 2－I 1D ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积 6. 先后按图中（1）、（2）所示电路测同一未知电阻阻值R x ，已知两电路的路端电压恒定不变，若按图（1）所示电路测得电压表示数为6V ，电流表示数为2mA ，那么按图（2）所示电路测得的结果应有（ ） A 电压表示数为6V ，电流表示数为2mA B 电压表示数为6V ，电流表示数小于2mA C 电压表示数小于6V ，电流表示数小于2mA D 电压表示数小于6V ，电流表示数大于2mA7. 在如图所示电路中，闭合电键S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的大小分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示．下列比值正确的是（ ） A. U 1/I 不变，ΔU 1/ΔI 不变． B. U 2/I 变大，ΔU 2/ΔI 变大 C. U 2/I 变大，ΔU 2/ΔI 不变 D. U 3/I 变大，ΔU 3/ΔI 不变8. 如图所示的电路中，R 1、R 2、R 3、R 4皆为定值电阻，R 5为可变电阻，电源的电动势为E ，内阻为r ，设电流表A 的读数为I ，电压表V 的读数为U ，当的滑动触点向图中a 端移动过程中 （ ） A .I 变大，U 变小B .I 变大，U 变大 C .I 变小，U 变大D .I 变小，U 变小9. 如图所示的电路中，电源电动势为E ，内电阻为r ，R 1、R 2为定值电阻，R 3为可变电阻，C 为电容器。

高二物理选修3-1第二章 - - 恒定电流测试题附答案高二物理《恒定电流》单元测试一、选择题：1．关于电源电动势的说法错误的是B．电源电动势等于外电路的路端电压C．电源电动势等于电源没有接入电路时两极间的电压2、已知两电阻R1、R2的I-U的关系图像如图所示，把R1、R2 并联3、接到一个电源上，R1消耗的电功率为6W，则电源的输出功率为： A．8W B．10W C．4W D．15W3．如图所示的电路中，输入电压U恒为12V，灯泡L标有“6V 12W”字样，电动机线圈的电阻D．电源电动势表征电源把其它形式的能转化为电能的本事A．电源电动势等于内外电路电势降落之和RM?0.50?．若灯泡恰能正常发光，以下说法中正确的是（）A．电动机的输入功率是12WB．电动机的输出功率是12W C．电动机的热功率是2．0W D．整个电路消耗的电功率是22W电阻R1、R2、R3的电流强度I1、I2、I3的变化情况是 A．I1变大，I2 ，I3 变小B．I1，I2 变大，I3 变小 C．I1 变小，I2 ，I3 变大 D．I1、I2 变小，I3 变大分的功率，有关说法正确的是：A、当R=R0+r，R上消耗的功率达到最大值；B、当R=R0+r，R0上消耗的功率达到最大值；C、当R+R0=r，电源的输出功率达到最大值；D、当R0=R+r，R0上消耗的功率达到最大值。

6．理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，得到热风将头发吹干。

设电动机线圈电阻为R1 ，它与电热丝电阻值R2 串联后接到直流电源上，吹风机两端电压为U，电流为I，消耗的电功率为P，则有①．P?UI ③．P?UI②．P?I(R1?R2) ④．P?I(R1?R2)C1KR2C2 R1224．如图所示当可变电阻R的滑片向b端移动时，通过5．如图所示，电路中电源电动势为E，内电阻为r，定值电阻的阻值为R0，变阻器的全阻值为R，关于各部R R0 E r A．①② B．①④ C．②③ D．③④ 7．如图所示电路中， ? 2 , R ? 2。

（高二）人教物理选修3—1第一章 静电场练习含答案 人教选修3—1第一章 静电场1、(双选)当用丝绸摩擦过的玻璃棒去接触验电器的金属球后，金属箔片张开。

此时，金属箔片所带电荷的电性和起电方式是( ) A ．正电荷 B ．负电荷 C ．接触起电D ．感应起电2、如图所示，光滑绝缘水平面上固定金属小球A ，用原长为L 0的绝缘弹簧将A 与另一个金属小球B 连接，让它们带上等量同种电荷，弹簧伸长量为x 1，若两球电荷量各漏掉一半，弹簧伸长量变为x 2，则有( )A.x 2＝12x 1 B ．x 2＝14x 1 C ．x 2＞14x 1D ．x 2＜14x 13、如图所示，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、c 和d 间的距离均为R ，在a 点处有一电荷量为q(q>0)的固定点电荷。

已知b 点处的电场强度为零，则d 点处电场强度的大小为(k 为静电力常量)( )A ．k 3qR 2 B ．k 10q 9R 2 C ．k Q ＋qR 2D ．k 9Q ＋q 9R 24、如图所示，Q 是带正电的点电荷，P 1、P 2为其产生的电场中的两点，若E 1、E 2分别为P 1和P 2两点的电场强度的大小，φ1、φ2分别为P 1和P 2两点的电势，则( )A ．E 1>E 2，φ1>φ2B ．E 1>E 2，φ1<φ2C ．E 1<E 2，φ1>φ2D ．E 1<E 2，φ1<φ25、(多选)如图所示的等量异号电荷中，A带正电，B带负电，在A、B连线上有a、b、c三点，其中b为连线的中点，且ab＝bc，则()A．a点与c点的电场强度相同B．a点与c点的电势相等C．a、b间电势差与b、c间电势差相等D．点电荷沿AB中垂线移动时，电场力不做功6、a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点。

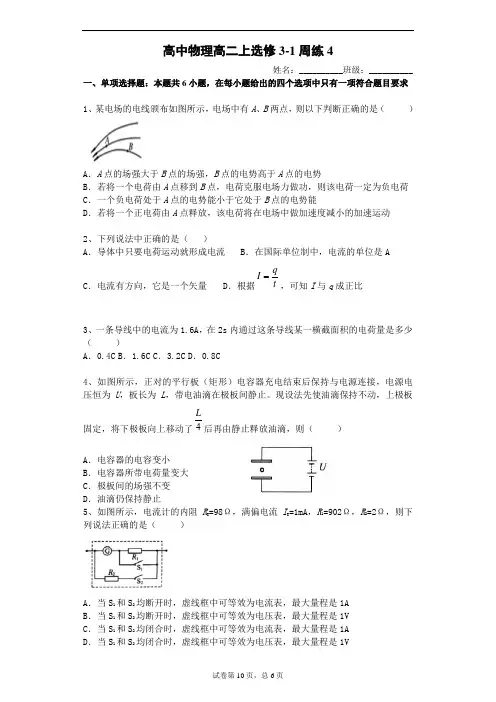

高中物理高二上选修3-1周练4姓名：__________班级：__________ 一、单项选择题：本题共6小题，在每小题给出的四个选项中只有一项符合题目要求1、某电场的电线颁布如图所示，电场中有A、B两点，则以下判断正确的是（）A．A点的场强大于B点的场强，B点的电势高于A点的电势B．若将一个电荷由A点移到B点，电荷克服电场力做功，则该电荷一定为负电荷C．一个负电荷处于A点的电势能小于它处于B点的电势能D．若将一个正电荷由A点释放，该电荷将在电场中做加速度减小的加速运动2、下列说法中正确的是（）A．导体中只要电荷运动就形成电流B．在国际单位制中，电流的单位是A C．电流有方向，它是一个矢量D．根据qIt，可知I与q成正比3、一条导线中的电流为1.6A，在2s内通过这条导线某一横截面积的电荷量是多少（）A．0.4C B．1.6C C．3.2C D．0.8C4、如图所示，正对的平行板（矩形）电容器充电结束后保持与电源连接，电源电压恒为U，板长为L，带电油滴在极板间静止。

现设法先使油滴保持不动，上极板固定，将下极板向上移动了4L后再由静止释放油滴，则（）A．电容器的电容变小B．电容器所带电荷量变大C．极板间的场强不变D．油滴仍保持静止5、如图所示，电流计的内阻R g=98Ω，满偏电流I g=1mA，R1=902Ω，R2=2Ω，则下列说法正确的是（）A．当S1和S2均断开时，虚线框中可等效为电流表，最大量程是1AB．当S1和S2均断开时，虚线框中可等效为电压表，最大量程是1VC．当S1和S2均闭合时，虚线框中可等效为电流表，最大量程是1AD．当S1和S2均闭合时，虚线框中可等效为电压表，最大量程是1V6、如图所示的电路中，电压表和电流表的读数分别为10V和0.1A ，电流表电阻为0.2Ω，那么有关待测电阻x R的下列说法正确的是（）A．xR的测量值等于真实值B．xR的测量值比真实值小C．xR的真实值为99.8Ω D．xR的真实值为100.2Ω二、多项选择题：本题共3小题，在每小题给出的四个选项中，有至少两项符合题目要求。

选修3-1 静电场 恒定电流练习题一、选择题（共12个小题，每小题4分，共48分，在每个小题给出的四个选项中，有的只有一个选项是符合题目要求的，有的有多个选项符合要求，全选对的得4分，选对而不全的得2分，有错选或不做答的得0分）1．有三个相同的金属小球A 、B 、C ，其中A 、B 两球带等量异种电荷，C 球不带电．将A 、B 两球相隔一定距离固定起来，两球间的库仑力是F ，若使C 球先和A 接触，再与B 接触，移去C ，则A 、B 间的库仑力变为（ ）A ．2/FB ．4/FC ．8/FD ．10/F2、如图9－2－9所示，M 、N 两点分别放置两个等量种异电荷，A 为它们连线的中点，B 为连线上靠近N 的一点，C 为连线中垂线上处于A 点上方的一点，在A 、B 、C 三点中（ ）A ．场强最小的点是A 点，电势最高的点是B 点 B ．场强最小的点是A 点，电势最高的点是C 点 C ．场强最小的点是C 点，电势最高的点是B 点D ．场强最小的点是C 点，电势最高的点是A 点3.在点电荷 +Q 形成的电场中有一点A ，当一个+q 的检验电荷从电场的A 点移到无限远处时，电场力做的功为W ，则检验电荷在A 点的电势能及电场中A 点的电势分别为（设无限远处电势能为零） （ ）A 、qW Wq E A A P ==ϕ, B 、q W W E A A P -==ϕ,C 、q W W E A AP ==ϕ, D 、qWW E A A P -=-=ϕ,4、如图所示，带箭头的线表示某一电场的电场线。

在电场力作用下，一带电粒子（不计重力）经A 点飞向B 点，径迹如图中虚线所示，下列说法正确的是：（ ） A 、粒子带正电。

B 、粒子在A 点加速度小。

C 、粒子在B 点动能大。

D 、A 、B 两点相比，B 点电势能较大。

5.如图所示,让平行板电容器带电后,静电计的指针偏转一定角度,若不改变A 、B 两极板带的电量而减小两极板间的距离,同时在两极板间插入电介质,那么静电计指针的偏转 角度 ( )A 、一定减小B 、一定增大C 、一定不变D 、无法确定6、一束由不同种正离子组成的粒子流以相同的速度，从同一位置沿垂直于电场方向射入匀强电场中，所有离子的偏移量都是一样的，这说明所有粒子（ ）A.都具有相同的比荷B.都具有相同的质量第2题图第4题图C.都具有相同的电量D.都具有相同的动能 7. 如图甲所示，AB 是电场中的一条电场线，在A 点放置一自由的负电荷，负电荷在运动过程中仅受电场力作用，它沿AB 由A 运动到B 的过程中速度图象如图乙所示，则下列判断正确的是（ ）A ．B A E E > B ．A B ϕϕ>C ．A B E E >D ．A B ϕϕ<8、如图为某匀强电场的等势面分布图，每两个相邻等势面相距2cm ，则该匀强电场的场强大小和方向分别为 ( )A ．E=100V/m ，竖直向下B ．E=100V/m ，竖直向上C ．E=100V/m ，水平向左D ．E=100V/m ，水平向右9.如图所示一根横截面积为S 的均匀长直橡胶棒上均匀带有负电荷，设棒每米的电荷量为q,当此棒沿轴线方向做速度为υ的匀速直线运动时，由于棒运动而形成的等效电流大小为：（ ）A ．υq B. υqC. υqSD.υq/S10．铅蓄电池的电动势为2 V ，这表示（ ） A ．在电源内部每通过1C 电荷量，电源把2 J 的化学能转化为电能 B ．蓄电池两极间的电压为就是电源的电动势 C ．蓄电池在1 s 内将2 J 的化学能转变成电能D ．蓄电池将化学能转化为电能的本领比一节干电池（电动势为1.5 V ）的大11.有两个阻值不同的定值电阻R 1和R 2，它们的电流随电压变化的I―U 图线如下 图所示，如果R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的 I―U 图线所在的区域，下列说法中正确的是A. R 串在II 区域，R 并 在III 区域B. R 串在III 区域，R 并 在I 区域C. R 串在I 区域，R 并 在II 区域D. R 串在I 区域，R 并 在III 区域12、如图6所示，L 1，L 2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P 向右移动过程中L 1和L 2两灯的亮度变化情况是 （ ）A ．L 1亮度不变，L 2变暗B ．L 1变暗，L 2变亮、C ．L 1变亮，L 2变暗D ．L1变暗，L 2亮度不变－ － － － － － －－ － － 9题υ第7题图第8题图二 实验题（本题有二个小题，共8分，请将答案填写在答题纸对应的横线上）13.(1)（4分）如图所示的电路中，电压表和电流表的读数分别为10V 和0.1A ，已知电流表的内阻R=0.2Ω，那么待测电阻R x 的测量值比真实值 （填偏大或偏小），真实值为 Ω。

高中物理学习材料金戈铁骑整理制作恒定电流测试题一、选择题（本题包括16小题，每小题4分，共计64分。

每小题有一个或多个选项符合题意，选错得0分，选不全得2分。

）1、鸟儿落在110 kV的高压输电线上，虽然通电的高压线是裸露电线，但鸟儿仍然安然无恙。

这是因为A．鸟有耐高压的天性B．鸟脚是干燥的，所以鸟体不导电C．鸟两脚间的电压几乎为零D．鸟体电阻极大，所以无电流通过2、下列说法正确的是……………………………………………………………（）比，与导体的电阻成反比正比，与通过导体的电流成反比C．欧姆定律适用于金属导体导电，电解液导电，电离后气体导电，或者是晶体二级管，晶体三极管导电D．欧姆定律只适用于纯电阻电路3、有四个金属导体，它们的伏安特性曲线如图所示，电阻最大的导体是…………………………………………………（）A． aB．bC．cD．d4、演示位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属杆P，通过电压表显示的数据，来反映物体位移的大小x。

假设电压表是理想的，则下列说法正确的是A．物体M运动时，电源内的电流会发生变化B．物体M运动时，电压表的示数会发生变化C．物体M不动时，电路中没有电流D．物体M不动时，电压表没有电流5、关于电功和焦耳热，下列说法错误的是（）A.在纯电阻电路中，计算电功可用公式W=I2RtB.在非纯电阻电路中，计算电功可用公式W= I2RtC.在非纯电阻电路中，计算焦耳热用Q= I2RtD.在纯电阻电路中，计算焦耳热可用Q=UIt6、用伏安法测真实值为R的电阻。

用外接法测出阻值为R1，用内接法测出电阻值为R2。

则（）A．R2>R>R1B．R1>R>R2C．R2>R1>R D．R1>R2>R7、在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系应是（）A．如外电压增大，则内电压增大，电源电动势也会随之增大B．如外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C．如外电压不变，则内电压减小时，电源电动势也随内电压减小D．如外电压增大，则内电压减小，电源的电动势始终为二者之和，保持恒量8、如图电路所示，当ab两端接入100V电压时，cd 两端为20V；当cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是A．4∶2∶1 B．2∶1∶1C．3∶2∶1 D．以上都不对9、如图为两个不同闭合电路中两个不同电源的U-I图像，下列判断正确的是………………………………………………（）A．电动势E1＝E2，发生短路时的电流I1＞I2B．电动势E1=E2，内阻r1＞r2C．电动势E1＞E2，内阻r1＜r210、有四个电源，电动势均为8V，内阻分别为1Ω、2Ω、4Ω、8Ω，今要对R = 2Ω的电阻供电，问选择内阻为多大的电源才能使R上获得的功率最大？ [ ]A、1ΩB、2ΩC、4ΩD、8Ω11、图中电阻R1、R2、R3的阻值相等，电池的内阻不计。

人教版高中物理选修3-1《静电场与恒定电流》专题训练内容：《静电场与恒定电流》命题人：嬴本德测试时间：120分钟试卷满分：150分姓名：班级：得分：一、单选题（本题共14题，每小题2分，共28分.）1．如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a、b两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示．则（）A．a一定带正电，b一定带负电B．a的速度将减小，b的速度将增加C．a的加速度将增加，b的加速度将减小D．两个粒子的电势能都减小2．如图所示，点电荷+2Q、−Q分别置于M、N两点，O点为MN连线的中点，点a、b在MN连线上，点c、d在MN中垂线上，它们均关于O点对称．下列说法正确的是（）A．c、d两点的电场强度相同B．a、b两点的电势相同C．将电子沿直线从c移到d，电场力对电子先做负功再做正功D．将电子沿直线从a移到b，电子的电势能一直增大3．位于A、B处的两个带有不等量负电的点电荷在平面内电势分布如图所示，图中实线表示等势线，则（）A．a点和b点的电场强度相同B．正电荷从c点移到d点，电场力做正功C．负电荷从a点移到c点，电场力做正功D．正电荷从e点沿图中虚线移到f点，电势能不改变4．王羽同学在测量电源电动势及内阻的实验中，把实物分别连成如图所示的甲、乙两种电路，然后在同一坐标系中分别作出如图丙所示的两条图线a与b，则下列说法正确的是（）A．由甲电路所描绘的图线是aB．由乙电路所描绘的图线是bC．由a图线测得电源电动势约为1.50V，内阻约为3.00ΩD．由b图线测得电源电动势约为1.45V，内阻约为0.90Ω5．如图所示，实线和虚线分别表示某电场的电场线和等势线，下列说法中，正确的是（）A．a点场强小于c点场强B．a点电势高于c点电势C ．若将一试探电荷+q 由a 点移动到b 点，电场力做正功D ．若在c 点静止释放一个不计重力的正电荷，粒子将沿直线cb 运动6．均匀带电薄球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场．如图所示，在半球面AB 上均匀分布有正电荷，总电荷量为q ，球面半径为R ，CD 为通过半球面顶点与球心O 的轴线，在轴线上有M 、N 两点，OM =ON =2R ．已知M 点的场强大小为E ，则N 点的场强大小为（ ）A ．24kq R –E B ．24kq R C ．22kq R –E D ．22kq R +E7．如图所示，一半径为r 的圆环上均匀分布着电荷，在垂直于圆环且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷．已知d 点处的场强为零，静电力常量为k ，则（ ）A ．圆环可能带正电B ．c 点的场强为243kq RC ．b 点场强为2109kq R D ．圆环在d 点产生的场强大小为2kq R 8．如图所示为多用电表电阻的原理图，表头内阻为R g ，调零电阻为R 0，电池的电动势为E ，内阻为r ，则下列说法中错误的是（ ）A．它是根据闭合电路欧姆定律制成的，并且由G表改装的B．接表内电池负极的应是红表笔，测量时遵循“红进黑出”原则C．电阻挡对应的刻度不均匀，且“∞”刻度一般在刻度盘的右端D．每次换电阻倍率挡时，都需重新欧姆调零，调零后刻度盘中央刻度值是r+R g+R0 9．如图所示的电路中，当滑动变阻器R2的滑动触头P向下滑动时（）A．电压表的读数减小B．R1消耗的功率增大C．电源的输出功率增大D．电容器C所带电荷量增多10．如图甲、乙所示的电路图为电表改装的示意图，G为表头、R为可调电阻，则下列说法正确的是（）A．图甲为电流表改装的原理图，增大可调电阻的阻值，改装后电表的量程增大B．图甲为电流表改装的原理图，减小可调电阻的阻值，改装后电表的量程增大C．图乙为欧姆表改装的原理图，增大可调电阻的阻值，改装后电表的量程增大D．图乙为电压表改装的原理图，增大可调电阻的阻值，改装后电表的量程减小11．可用理想电压表V、理想电流表A、变阻器R以及电键K和导线等器材来测量某一电源E的电动势和内阻如图所示．下面给出了四个电路图，图中“＋”、“－”代表电源的正负极和电表的正负接线柱．正确的电路图是（）A．B．C．D．12．两个等量同种电荷固定于光滑水平面上，其连线中垂线上有A、B、C三点，如图甲所示．一个电量为2C，质量为1kg的小物块从C点静止释放，其运动的v~t图象如图乙所示，其中B点处为整条图线切线斜率最大的位置（图中标出了该切线）．则下列说法正确的（）A．B点为中垂线上电场强度最大的点，场强E=2V/mB．由C到A的过程中物块的电势能先减小后变大C ．由C 点到A 点的过程中，电势逐渐升高D ．AB 两点电势差 U AB =－5V13．直角坐标系xOy 中，M 、N 两点位于x 轴上，G 、H 两点坐标如图．M 、N 两点各固定一负点电荷，一电荷量为Q 的正点电荷置于O 点时，G 点处的电场强度恰好为零．静电力常量用k 表示．若将该正点电荷移到G 点，则H 点处场强的大小和方向分别为（ ）A ．234kQ a ，沿y 轴正向B ．234kQ a，沿y 轴负向 C ．254kQ a ，沿y 轴正向 D ．254kQ a ，沿y 轴负向 14．如图所示，是一个多量程多用电表的简化电路图．测电流和测电压时各有两个量程，还有两个挡位用来测电阻，下列说法正确的是（ ）A ．当开关S 调到位置1、2时，多用电表测量的是电流，且调到位置1时的量程比位置2的小B ．当开关S 调到位置3、4时，多用电表测量的是电阻，且A 为黑表笔C ．当开关S 调到位置5、6时，多用电表测量的是电压，且调到位置6时的量程比位置5的大D ．多用电表各挡位所对应的表盘刻度都是均匀的二、多选题（本题共10小题，每小题4分，共40分.全选对得4分，少选得2分，多选、错选及不选均不得分.）15．两个用相同材料制成的半径相等的带电金属小球(可看成点电荷)，其中一个球的带电荷量的绝对值是另一个的5倍，当它们静止于真空中某两点时，库仑力大小为F ．现将两小球接触后再放回原处，则它们之间静电力的大小可能为（ ）A ．59FB ．45FC ．54FD ．95F 16．如图所示，一个绝缘光滑半圆轨道放在竖直向下的匀强电场中，场强为E ，在其上端与圆心等高处有一个质量为m ，带电荷量为+q 的小球由静止开始下滑，则（ ）A ．小球运动过程中机械能守恒B ．小球经过最低点时速度最大C ．小球在最低点对环的压力大小为(mg +qE )D ．小球在最低点对环的压力大小为3(mg +qE )17．如图所示，在x 轴相距为L 的两点固定两个等量异种点电荷+Q 、－Q ，虚线是以+Q 所在点为圆心、2L 为半径的圆，a 、b 、c 、d 是圆上的四个点，其中a 、c 两点在x 轴上，b 、d 两点关于x 轴对称．下列判断正确的是（ ）A ．b 、d 两点处的电势相同B ．四点中c 点处的电势最低C ．b 、d 两点处的电场强度相同D ．将一试探电荷+q 沿圆周由a 点移至c 点，+q 的电势能减小18．如图，一带正电的点电荷固定于O 点，两虚线圆均以O 为圆心，两实线分别为带电粒子M 和N 先后在电场中运动的轨迹，a 、b 、c 、d 、e 为轨迹和虚线圆的交点．不计重力．下列说法正确的是（ ）A ．M 带负电荷，N 带正电荷B ．M 在b 点的动能小于它在a 点的动能C ．N 在d 点的电势能等于它在e 点的电势能D ．N 在从c 点运动到d 点的过程中克服电场力做功19．如图所示，一个电量为－Q 的点电荷甲，固定在绝缘水平面上的O 点另一个电量为+q 及质量为m 的点电荷乙，从A 点以初速度v 0沿它们的连线向甲运动，到B 点的速度最小为v ，已知点电荷乙与水平面的动摩擦因数为μ、AB 间距离为L 0及静电力常量为k ，则（ ）A ．OB 间的距离为√kqQ μmg B ．点电荷乙能越过B 点向左运动，其电势能仍增大C ．在点电荷甲形成的电场中，AB 间电势差qmv mv mgL U ab 20202121-+=μ D ．从A 到B 的过程中，电场力对点电荷乙做的功为W =μmgL 0+12mv 02−12mv 220．如图所示，已知R 1＝R 4＝12r ＝0.5 Ω，R 2＝6 Ω，R 3的最大阻值为6 Ω．在滑动变阻器R 3的滑片K 由最下端向最上端滑动过程中，下列说法正确的是（ ）A ．定值电阻R 4的功率、电源的总功率均减小B ．电源的输出功率增大C ．滑动变阻器R 3的功率先增大后减小D ．MN 并联部分的功率先增大后减小21．在如图所示的电路中，电源的电动势E 恒定，内阻r =1Ω，定值电阻R 3=5Ω，电表均为理想电表，当开关S 断开与闭合时，ab 段电路消耗的电功率相同，则下列说法正确的是（ ）A ．电阻R 1、R 2可能分别为3 Ω、6 ΩB ．电阻R 1、R 2可能分别为4 Ω、5 ΩC ．开关S 断开时电压表的示数可能小于S 闭合时的示数D ．开关S 从断开到闭合，电压表的示数变化量与电流表的示数变化量之比一定等于6 Ω 22．如图甲所示，R 为电阻箱（0~99.9Ω），置于阻值最大位置，R x 为未知电阻，若断开S 2，闭合S 1，逐次减小电阻箱的阻值，得到多组R 、I 值，并依据R 、I 值作出了如图乙所示的IR 1图线，若断开S 2，闭合S 1，当R 调至某一位置时，电流表的示数I 1=1.0A ；保持电阻箱的位置不变，断开S 1，闭合S 2，此时电流表的示数为I 2=0.8A ，根据以上数据可知（ ）A ．电源电动势为3.0VB ．电源内阻为0.5ΩC ．R x 的阻值为0.5ΩD ．S 1断开、S 2闭合时，随着R 的减小，电源输出功率减小23．如图所示，直线a、抛物线b和c为某一稳恒直流电源在纯电阻电路中的总功率P E、输出功率P R、电源内部发热功率P r随路端电压U变化的图像，但具体对应关系未知，根据图像可判断（）A．P E－U图像对应图线a，由图知电动势为9V，内阻为3ΩB．P r－U图像对应图线b，由图知电动势为3V，内阻为1ΩC．P R－U图像对应图线c，图像中任意电压值对应的功率关系为P E=P r+P RD．外电路电阻为1.5Ω时，输出功率最大，为2.25W24．如图所示，R0为热敏电阻(温度降低电阻增大)，D为理想二极管(正向电阻为零，反向电阻无穷大)，C为平行板电容器，C中央有一带电液滴刚好静止，M点接地．在开关S闭合后，下列各项单独操作可能使带电液滴向上运动的是（）A．将热敏电阻R 0加热B．变阻器R的滑动头P向上移动C．开关S断开D．电容器C的上极板向上移动三、实验题（本题6小题，共48分.）25．(10分)某学习小组拟研究一个标有“3.6V，1.8W”的小电珠的伏安特性曲线，可供选用的器材如下：A．电流表A：量程0～0.6A，内阻约为0.2Ω；B．电压表V：量程0～15V，内阻约为15kΩ；C．滑动变阻器R：阻值范围0～10Ω；D．学生电源E：电动势为4V，内阻不计；E．开关S及导线若干．(1)该学习小组中的甲同学设计了如图甲所示的电路进行测量，请按照图甲所示的电路图帮甲同学将图乙中的实物图连接起来___________．(2分)(2)甲同学在实验中发现，由于电压表的量程较大而造成读数误差很大，因而影响了测量结果．于是又从实验室找来一量程为I g＝100μA、内阻R g＝1000 Ω的灵敏电流计，想把该灵敏电流计改装成量程为5V的电压表，则需串联一个阻值为________Ω的电阻．(2分) (3)甲同学用改装后的电压表进行实验，得到电流表读数I1和灵敏电流计读数I2如表所示：请在图丙中的坐标纸上画出I1－I2图线______．(4分)(4)若将该小电珠接在如图丁所示的电路中，则该小电珠消耗的电功率约为________W．(2分)已知电源的电动势为E′＝3.0 V，内阻r＝1.5Ω，定值电阻R0＝4.5 Ω.(结果保留两位有效数字)26．(6分)小明做“描绘小灯泡的伏安特性曲线”实验，已知小灯泡标称值是“2.5V，0.3A”，不考虑电压表分流引起的误差，请完成如下问题：(1)为初步了解小灯泡的电阻值，小明使用多用电表的欧姆挡按正确测量步骤进行测量，根据图甲所示，小灯泡阻值为________Ω．(1分)(2)为进一步探究小灯泡伏安特性，小明连接了如图乙所示实物图，请在图中补上一根导线，使实验能够正常进行．(2分)(3)按要求操作得到数据如表所示，第7组中电压表示数如图丙所示，则U＝________V(1分)；判断U＝0、I＝0时的小灯泡电阻值为________Ω．(2分)27．(9分)实验室为了测量阻值约为几百欧姆的电阻的阻值，小勇利用如下的实验器材改装成了一个简易欧姆表．A．电流计G：满偏电流为I g=500 μA、内阻为R g=1000 ΩB．干电池E：内阻可忽略不计的电动势为1.5 VC．电阻箱R1：可调范围在0~99.99 ΩD．电阻箱R2：可调范围在0~999.9 ΩE．滑动变阻器R3：可调范围在0~100 ΩF．滑动变阻器R4：可调范围在0~1000 ΩG．开关和导线若干请回答下列问题：（1）小勇通过分析可知，该电流计的内阻过大,导致误差较大,因此小勇首先将该电流计G改装成量程为0~3 mA的电流表，则电流计G应____（选填“串联”或“并联”）电阻箱___（选填“R1”或“R2”），且应把电阻箱调至____Ω；(每空1分)（2）完成操作（1）后，小勇利用改装后的电流表改装成了满足题中要求的欧姆表，使指针位于表盘中央刻度时，对应被测电阻的阻值为500 Ω，请将设计的电路补充完整，并标出相应符号；(2分)其中A为____(2分)（选填“红”或“黑”）表笔；利用该欧姆表测量一未知电阻时，电流计G 的读数为200 μA，则该电阻的阻值约为_______Ω．(2分)（结果取整数）28．(6分)图为某同学组装完成的简易多用电表，图中E是电池，R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；虚线方框内为换挡开关，A端和B端分别与两表笔相连．（1）图（a）中的A端与______________(1分)（选填“红”或“黑”）色表笔相连接．（2）关于R6的使用，下列说法正确的是_______．(1分)A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置（3）用×100档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到________(1分)档（选填“×10”或“×1k”）．如果换档后立即用表笔连接待测电阻进行测量，那么缺少的步骤是__________________________(2分)，若补上该步骤后测量，表盘的示数如图（b），则该电阻的阻值是_______Ω．(1分)29．(9分)某学生实验小组利用图（甲）所示电路，测量多用电表内电池的电动势和电阻“×100”挡内部电路的总电阻．使用的器材有：多用电表：微安表：量程1000μA；滑动变阻器；最大阻值2kΩ；导线若干．回答下列问题：(1)将多用电表挡位调到电阻“×100”挡，再将红农笔和黑表笔____，调零点．(1分)(2)将图（甲）中多用电表的红表笔和_____(选填“1”或“2”)(1分)端相连，黑表笔连接另一端．(3)将滑动变阻器的滑片调到适当位置，使这时微安表的示数为500μA．多用电表的示数如图（乙）所示，多用电表的读数为______Ω．(1分)(4)调节滑动变阻器的滑片，使其接入电路的阻值为军.此时多用电表和微安表的读数分别为1000Ω和600μA，从测量数据可知，微安表的内阻为_______Ω．(2分)(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图（丙）所示．根据前面的实验数据计算可得，此多用电表内电池的电动势为_____V(2分)，电阻“×100”档内部电路的总电阻为_______Ω．(2分)30．(8分)（1）为了测量电阻，现取一只已经完成机械调零的多用电表，如图甲所示，请根据下列步骤完成电阻测量：①将K旋转到电阻挡“×100”的位置．①将插入“十”、“-”插孔的表笔短接，旋动部件______(选填“C”或“D”）(1分)，使指针对准电阻的“0”刻度线．①将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为α、b，指针指示位置如图甲所示.为使测量比较精确，应将选择开关旋到_______(1分)(选填“×1”、“×10”、“×1k”）的倍率挡位上，并重新调零，再进行测量．（2）多用电表电阻挡的内部电路如上图虚线框中所示，电源电动势为E 、内阻为r ，R 0为调零电阻，R g 为表头内阻，电路中电流I 与待测电阻的阻值R x 的关系式为______________；(2分)（3）某同学想通过多用电表中的欧姆挡去测量一量程为3V 的电压表内阻.该同学将欧姆挡的选择开关拨至“×1k”的倍率挡，并将红、黑表笔短接调零后，应选用上图中_______(1分)(选填“A ”或“B ”）方式连接.在进行了正确的连接、测量后，欧姆表的读数如图丙所示，读数为______Ω(1分)，这时电压表的读数为如图丁所示，则可算出欧姆挡内部所用电池的电动势为_______V(计算结果保留两位有效数字）(2分)．三、解答题（本题共7小题，共34分.要求写出必要的运算和推导过程，只写结果不得分.） 31．(6分)如图所示，BC 是半径为R 的41圆弧形光滑绝缘轨道，轨道位于竖直平面内，其下端与水平绝缘轨道平滑连接，整个轨道处在水平向左的匀强电场中，电场强度为E ．现有一质量为m 的带电小滑块（体积很小可视为质点），在BC 轨道的D 点释放后可以在该点保持静止不动，已知OD 与竖直方向的夹角为α =37°．随后把它从C 点由静止释放，滑到水平轨道上的A 点时速度减为零．若已知滑块与水平轨道间的动摩擦因数为μ=0.25，且sin37°=0.6 cos37°=0.8，取重力加速度为g．（1）对小滑块在D点进行受力分析，求出滑块的带电量q和带电种类；（2）滑块从C点下滑到圆弧形轨道的B端时对轨道的压力大小；（3）水平轨道上A、B两点之间的距离L．v沿32．(6分)如图所示是一个示波管工作原理图，电子经电压U1=4.5×103V加速后以速度0两极板的中线进入电压U2=180V，间距为d=1.0cm，板长l=5.0cm的平行金属板组成的偏转电场，离开电场后打在距离偏转电场s=10cm的屏幕上的P点，(e=1.6×10－19C，m=0.9×10－30kg)求：（1）电子进入偏转电场时的速度；（2）射出偏转电场时速度的偏角的正切值；（3）打在屏幕上的侧移位移OP．33．(6分)如图所示，长l ＝1m 的轻质细绳上端固定，下端连接一个可视为质点的带电小球，小球静止在水平向右的匀强电场中，绳与竖直方向的夹角θ＝37°．已知小球所带电荷量q＝1.0×10－6C ，匀强电场的场强E ＝3.0×103N/C ，取重力加速度g ＝10m/s 2，sin 37°＝0.6，cos 37°＝0.8．求：（1）小球所受电场力F 的大小；（2）小球的质量m ；（3）将电场撤去，小球回到最低点时速度v 的大小．34．(8分)如图所示，在绝缘水平面上，有相距为L 的A 、B 两点，分别固定着两个带电荷量均为Q 的正电荷．O 为AB 连线的中点，a 、b 是AB 连线上两点，其中Aa =Bb =4L ．一质量为m 、电荷量为+q 的小滑块（可视为质点）以初动能E k0从a 点出发，沿AB 直线向b 运动，其中小滑块第一次经过O 点时的动能为2E k0，第一次到达b 点时的动能恰好为零，小滑块最终停在O 点，已知静电力常量为k ．求：（1）小滑块与水平面间滑动摩擦力的大小；（2）小滑块刚要到达b 点时加速度的大小和方向；（3）小滑块运动的总路程s 总．35．(8分)如图所示，虚线MN 左侧有一场强为E 1＝E 的匀强电场，在两条平行的虚线MN 和PQ 之间存在着宽为L 、电场强度为E 2＝2E 的匀强电场，在虚线PQ 右侧距PQ 为L 处有一与电场E 2平行的屏．现将一电子(电荷量为e ，质量为m ，重力不计)无初速度地放入电场E 1中的A 点，最后电子打在右侧的屏上，A 点到MN 的距离为2L ，AO 连线与屏垂直，垂足为O ，求：（1）电子从释放到打到屏上所用的时间；（2）电子离开偏转电场时偏转角的正切值tan θ； （3）电子打到屏上的点P ′到点O 的距离．【参考答案】一、单选题二、多选题三、实验题25．【解析】(1)[1]如图所示．(2)[2]设需要串联的电阻阻值为R x，则有:I g(R g＋R x)＝5 V代入数据可得R x＝49 000 Ω.(3)[3]根据表格数据可以的下图(4)[4]将定值电阻R0看做该电源的内阻的一部分，则内阻r′＝6 Ω，由此可得路端电压:U＝E′－Ir′在I1－I2图线所在坐标纸上作出该I－U图象如上一问图所示，可知其交点坐标表示的电流约为0.32 A，电压约为1.1 V，所以该小电珠消耗的功率约为:P ＝UI =0.32×1.1 W≈0.35 W.26．【解析】(1)[1]因为采用“×1”倍率，所以读数为6 Ω.(2)[2]“描绘小灯泡的伏安特性曲线”实验中，需要多组数据，所以滑动变阻器应采用分压接法，如图所示．(3)[3][4]电压表采用0～3 V 挡，分度值为0.1 V ，故读数为0.30 V ，U ＝0、I ＝0时温度接近2、3组的温度，故应为1.3 Ω，远小于(1)中的测量值是因为用欧姆“×1”倍率挡测电阻时电流较大，小灯泡已有发光，灯丝温度升高，电阻比冷灯丝时大的多．27．【解析】(1)[1][2][3]将电流表改装为3mA 的电流表应该并联一个分流电阻，并联电阻阻值为：633650010110200.031050010g gg I R R I I ---⨯⨯⨯===Ω-⨯-⨯(2)[4][5] 改装后的电流表内阻为：63350010110167310g g I R R I --⨯⨯⨯==≈Ω⨯ 把表头改装成中值电阻为500Ω的欧姆表，则需要串联的电阻为：R ″=500-167=333Ω所以选择电阻箱R 2（最大阻值999.9Ω）和滑动变阻器R 4（0-1kΩ），实验电路图如图所示：A 与电源负极相连，A 为红表笔。
