a目录第1章机械设计概述 (1)第2章摩擦、磨损及润滑概述 (3)第3章平面机构的结构分析 (12)第4章平面连杆机构 (16)第5章凸轮机构 (36)第6章间歇运动机构 (46)第7章螺纹连接与螺旋传动 (48)第8章带传动 (60)第9章链传动 (73)第10章齿轮传动 (80)第11章蜗杆传动 (112)第12章齿轮系 (124)第13章机械传动设计 (131)第14章轴和轴毂连接 (133)第15章轴承 (138)第16章其他常用零、部件 (152)第17章机械的平衡与调速 (156)第18章机械设计CAD简介 (163)第1章机械设计概述1.1机械设计过程通常分为哪几个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下几个阶段：1.产品规划主要工作是提出设计任务和明确设计要求。
2.方案设计在满足设计任务书中设计具体要求的前提下，由设计人员构思出多种可行方案并进行分析比较，从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。
3.技术设计完成总体设计、部件设计、零件设计等。
4.制造及试验制造出样机、试用、修改、鉴定。
1.2常见的失效形式有哪几种？答：断裂，过量变形，表面失效，破坏正常工作条件引起的失效等几种。
1.3什么叫工作能力？计算准则是如何得出的？答：工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。
对于载荷而言称为承载能力。
根据不同的失效原因建立起来的工作能力判定条件。
1.4标准化的重要意义是什么？答：标准化的重要意义可使零件、部件的种类减少，简化生产管理过程，降低成本，保证产品的质量，缩短生产周期。
第 2 章摩擦、磨损及润滑概述2.1按摩擦副表面间的润滑状态，摩擦可分为哪几类？各有何特点？答：摩擦副可分为四类：干摩擦、液体摩擦、边界摩擦和混合摩擦。
干摩擦的特点是两物体间无任何润滑剂和保护膜，摩擦系数及摩擦阻力最大，磨损最严重，在接触区内出现了粘着和梨刨现象。
a目录第1章机械设计概述 (1)第2章摩擦、磨损及润滑概述 (3)第3章平面机构的结构分析 (12)第4章平面连杆机构 (16)第5章凸轮机构 (36)第6章间歇运动机构 (46)第7章螺纹连接与螺旋传动 (48)第8章带传动 (60)第9章链传动 (73)第10章齿轮传动 (80)第11章蜗杆传动 (112)第12章齿轮系 (124)第13章机械传动设计 (131)第14章轴和轴毂连接 (133)第15章轴承 (138)第16章其他常用零、部件 (152)第17章机械的平衡与调速 (156)第18章机械设计CAD简介 (163)第1章机械设计概述1.1机械设计过程通常分为哪几个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下几个阶段：1.产品规划主要工作是提出设计任务和明确设计要求。
2.方案设计在满足设计任务书中设计具体要求的前提下，由设计人员构思出多种可行方案并进行分析比较，从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。
3.技术设计完成总体设计、部件设计、零件设计等。
4.制造及试验制造出样机、试用、修改、鉴定。
1.2常见的失效形式有哪几种？答：断裂，过量变形，表面失效，破坏正常工作条件引起的失效等几种。
1.3什么叫工作能力？计算准则是如何得出的？答：工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。
对于载荷而言称为承载能力。
根据不同的失效原因建立起来的工作能力判定条件。
1.4标准化的重要意义是什么？答：标准化的重要意义可使零件、部件的种类减少，简化生产管理过程，降低成本，保证产品的质量，缩短生产周期。
第2章摩擦、磨损及润滑概述2.1按摩擦副表面间的润滑状态，摩擦可分为哪几类？各有何特点？答：摩擦副可分为四类：干摩擦、液体摩擦、边界摩擦和混合摩擦。
干摩擦的特点是两物体间无任何润滑剂和保护膜，摩擦系数及摩擦阻力最大，磨损最严重，在接触区内出现了粘着和梨刨现象。

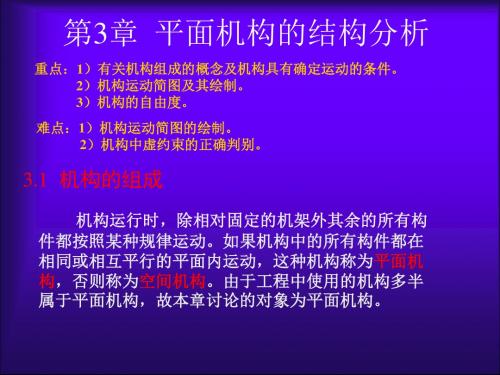

第三章平面机构的结构分析机构是机器的主要组成部分。
机构的组成以及机构在什么条件下才具有确定的运动都将在本章中讨论。
另外，为了分析旧机械以及设计新机械，都需要将具体的机械抽象成简单的运动学模型，绘制出机构运动简图，本章也将就这一内容进行介绍。
一、教学要求1. 熟练掌握机构运动简图的绘制，能看懂各种机构运动简图，能根据具体的机械熟练绘制出机构运动简图。
2. 掌握平面机构自由度的计算方法，能正确区分复合铰链、局部自由度和虚约束。
3. 掌握机构具有确定运动的条件。
二、教学重点与难点1•机构运动简图的绘制，是难点之一。
2•机构具有确定运动的条件。
3•平面机构自由度的计算，这是本章的难点之二。
3.1机构的组成3.1.1运动副使两个构件直接接触并能产生相对运动的连接，称为运动副。
如轴承中的滚动体与内、外圈的滚道、啮合中的一对齿廓、滑块与导槽，均能保持直接接触，并能产生一定的相对运动，因此都构成运动副。
构件上参与接触的点、线、面，称为运动副元素。
根据运动副各构件之间的相对运动是平面运动还是空间运动，可将运动副分为平面运动副和空间运动副。
所有构件都只能在相互平行的平面上运动的机构称为平面机构。
本章仅就平面运动副和平面机构进行讨论。
3.1.2自由度和运动副约束对于一个作平面运动的构件而言，仅有3个独立运动的参数，即沿x轴、y轴的移动和绕垂直于xOy平面的轴的转动，可用3个独立的参数x、y、a来描述如下图。
人们把构件相对于参考系所具有的独立运动参数的数目称为构件的自由度。
y两个构件通过运动副连接以后，相对运动受到限制。
运动副对成副的两构件间的相对运动所加的限制成为约束。
引入1个约束将减少1个自由度，而约束的多少及约束的特点取决于运动副的形式。
两构件组成的运动副，不外乎通过点、线或面的接触来实现。
按照接触特性，通常把运动副分为低副和高副两大类。
1. 低副两构件通过面接触组成的运动副称为低副。
低副引入两个约束，保留一个自由度。
目录第1章机械设计概述 (1)第2章摩擦、磨损及润滑概述 (3)第3章平面机构的结构分析 (12)第4章平面连杆机构 (16)第5章凸轮机构 (36)第6章间歇运动机构 (46)第7章螺纹连接与螺旋传动 (48)第8章带传动 (60)第9章链传动 (73)第10章齿轮传动 (80)第11章蜗杆传动 (112)第12章齿轮系 (124)第13章机械传动设计 (131)第14章轴和轴毂连接 (133)第15章轴承 (138)第16章其他常用零、部件 (152)第17章机械的平衡与调速 (156)第18章机械设计CAD简介 (163)第1章机械设计概述1.1机械设计过程通常分为哪几个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下几个阶段：1.产品规划主要工作是提出设计任务和明确设计要求。
2.方案设计在满足设计任务书中设计具体要求的前提下，由设计人员构思出多种可行方案并进行分析比较，从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。
3.技术设计完成总体设计、部件设计、零件设计等。
4.制造及试验制造出样机、试用、修改、鉴定。
1.2常见的失效形式有哪几种？答：断裂，过量变形，表面失效，破坏正常工作条件引起的失效等几种。
1.3什么叫工作能力？计算准则是如何得出的？答：工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。
对于载荷而言称为承载能力。
根据不同的失效原因建立起来的工作能力判定条件。
1.4标准化的重要意义是什么？答：标准化的重要意义可使零件、部件的种类减少，简化生产管理过程，降低成本，保证产品的质量，缩短生产周期。
第2章摩擦、磨损及润滑概述2.1按摩擦副表面间的润滑状态，摩擦可分为哪几类？各有何特点？答：摩擦副可分为四类：干摩擦、液体摩擦、边界摩擦和混合摩擦。
干摩擦的特点是两物体间无任何润滑剂和保护膜，摩擦系数及摩擦阻力最大，磨损最严重，在接触区内出现了粘着和梨刨现象。
第3章 平面机构的结构分析3.1 机构具有确定运动的条件是什么?答：机构的主动件数等于自由度数时,机构就具有确定的相对运动。
3.2 在计算机构的自由度时，要注意哪些事项？答：应注意机构中是否包含着复合铰链、局部自由度、虚约束。
3.3 机构运动简图有什么作用？如何绘制机构运动简图？答：（1）能抛开机构的具体结构和构件的真实外形，简明地表达机构的传动原理，并能对机构进行方案讨论和运动、受力分析。
（2）绘制机构运动简图的步骤如下所述：①认真研究机构的结构及其动作原理，分清机架，确定主动件。
②循着运动传递的路线，搞清各构件间相对运动的性质，确定运动副的种类。
③测量出运动副间的相对位置。
④选择视图平面和比例尺，用规定的线条和符号表示其构件和运动副，绘制成机构运动简图。
3.4 计算如题3.4图所示各机构的自由度，并说明欲使其具有确定运动，需要有几个原动件？题3.4图答：a ）L H 9130n P P ===，，代入式（3.1）中可得L H 323921301F n P P =--=⨯-⨯-=此机构要具有确定的运动，需要有一个原动件。
b) B 处存在局部自由度，必须取消，即把滚子与杆刚化，则L H 332n P P ===，，，代入式（3.1）中可得L H 32332321F n P P =--=⨯-⨯-= 此机构要具有确定的运动，需要有一个原动件。
c) L H 570n P P ===，，代入式（3.1）中可得L H 32352701F n P P =--=⨯-⨯-=此机构要具有确定的运动，需要有一个原动件。
3.5 题3.5图答：取L 0.001m /m m μ=，绘制运动简图如题3.5答案图所示：题3.5答案图图a)：L H 340n P P ===，， ，则L H 321F n P P =--=； 图b)：L H 340n P P ===，，，则L H 321F n P P =--=。
3.6 试计算如题3.6图所示机构的自由度，并判断该机构的运动是否确定（图中绘有箭头的构件为原动件）。
《机械设计基础》重点总结机械设计基础是一门研究机械中常用机构和通用零部件工作原理、结构特点、设计方法以及机械传动系统设计的学科。
它是机械工程类专业的重要基础课程，对于我们理解和掌握机械系统的设计与应用具有重要意义。
下面我将为大家总结这门课程的重点内容。
一、平面机构的结构分析1、运动副及其分类运动副是指两构件直接接触并能产生相对运动的活动连接。
根据接触形式的不同，运动副分为低副和高副。
低副包括转动副和移动副，高副则包括齿轮副、凸轮副等。
2、平面机构的运动简图用简单的线条和符号来表示机构的组成和运动情况的图形称为机构运动简图。
绘制机构运动简图时，要准确表示出各构件之间的相对运动关系和运动副的类型。
3、平面机构的自由度计算自由度是指机构具有独立运动的数目。
平面机构的自由度计算公式为：F ＝ 3n 2PL PH，其中 n 为活动构件的数目，PL 为低副的数目，PH 为高副的数目。
机构具有确定运动的条件是自由度等于原动件的数目。
二、平面连杆机构1、铰链四杆机构的基本类型铰链四杆机构包括曲柄摇杆机构、双曲柄机构和双摇杆机构。
其类型取决于各杆的长度关系和机架的选择。
2、铰链四杆机构的演化形式通过改变构件的形状、相对长度以及运动副的尺寸等，可以将铰链四杆机构演化成曲柄滑块机构、导杆机构、摇块机构和定块机构等。
3、平面连杆机构的运动特性包括急回特性、压力角和传动角等。
急回特性可以提高工作效率，压力角越小、传动角越大，机构的传动性能越好。
三、凸轮机构1、凸轮机构的类型按凸轮的形状可分为盘形凸轮、移动凸轮和圆柱凸轮；按从动件的端部形状可分为尖顶从动件、滚子从动件和平底从动件。
2、凸轮机构的运动规律常用的运动规律有等速运动规律、等加速等减速运动规律、余弦加速度运动规律和正弦加速度运动规律等。
不同的运动规律适用于不同的工作场合。
3、凸轮机构的设计设计凸轮机构时，需要根据工作要求确定凸轮的基圆半径、滚子半径、从动件的行程和运动规律等参数。
机械设计基础思考题绪论1.机器的三特征是什么？2.构件、零件、机构的概念？第一章机械设计概述1．机械设计的基本要求包含哪几方面？2．机械零件常见失效形式?3. 机械设计计算准则主要有哪几种？第二章摩擦、磨损及润滑概述1. 摩擦副的摩擦状态有哪几种？2. 磨损过程分哪几个阶段？3. 润滑剂选用基本原则？第三章平面机构运动简图及自由度1. 运动副的概念及分类？2. 机构具有确定运动的条件是什么？3.各类机构自由度计算第四章平面连杆机构1. 铰接四杆机构的基本型式有哪三种？曲柄存在条件？2. 四杆机构的演化方法有哪几种？3. 机构死点位置概念？4.曲柄摇杆机构中，什么情况下无死点出现？什么情况下有死点出现5.四杆机构的行程速比系数反映了机构的什么特性？6.设计一摆动导杆机构，已知机架长50mm，行程速比系数K＝2，求曲柄长度？7.设计一曲柄摇杆机构，已知摇杆CD长100mm，摆角ψ＝30°，该机构行程速比系数K＝1.2。
8.图1为曲柄摇杆机构，AB=120mm,BC=500mm,CD=300mm,AD=400mm。
1）用作图法画出极位夹角θ和最小传动角γmin。
2）若此机构要成为双曲柄机构，应改用哪杆为机架？3）若此机构要成为双摇杆机构，应改用哪杆为机架？9.在铰接四杆机构ABCD中，已知BC＝50mm，CD＝35mm，AD＝30mm，AD为机架。
1）要得到曲柄摇杆机构，且取AB杆为曲柄，求AB的最大长度。
2）若AB＝10mm，试作出该曲柄摇杆机构当曲柄为主动件时的极位夹角θ，并求出行程速比系数K（作图比例1：1）10.在图2铰接四杆机构中，已知摇杆长度CD＝75mm，行程速比系数K＝1.5，机架长度AD＝100mm，摇杆CD的一个极限位置与机架的夹角成45°，试求曲柄AB和连杆BC的长度。
11.图3导杆机构中，已知AB＝50，AC=100，试求：1）当AB杆为主动件时，机构的行程速比系数K及极位夹角θ。

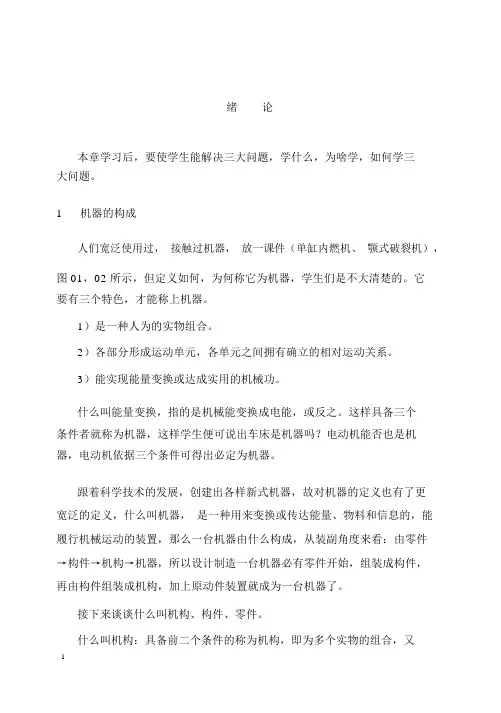

绪论本章学习后，要使学生能解决三大问题，学什么，为啥学，如何学三大问题。
1机器的构成人们宽泛使用过，接触过机器，放一课件（单缸内燃机、颚式破裂机），图 01，02 所示，但定义如何，为何称它为机器，学生们是不大清楚的。
它要有三个特色，才能称上机器。
1）是一种人为的实物组合。
2）各部分形成运动单元，各单元之间拥有确立的相对运动关系。
3）能实现能量变换或达成实用的机械功。
什么叫能量变换，指的是机械能变换成电能，或反之。
这样具备三个条件者就称为机器，这样学生便可说出车床是机器吗？电动机能否也是机器，电动机依据三个条件可得出必定为机器。
跟着科学技术的发展，创建出各样新式机器，故对机器的定义也有了更宽泛的定义，什么叫机器，是一种用来变换或传达能量、物料和信息的，能履行机械运动的装置，那么一台机器由什么构成，从装副角度来看：由零件→构件→机构→机器，所以设计制造一台机器必有零件开始，组装成构件，再由构件组装成机构，加上原动件装置就成为一台机器了。
接下来谈谈什么叫机构、构件、零件。
什么叫机构：具备前二个条件的称为机构，即为多个实物的组合，又·1·能实现预期的机械运动，例齿轮机构、连杆机构等，放课件（连杆机构、齿轮机构）。
什么叫构件，构件为构成机械的各个相对运动的实物。
例连杆，放课件（构件）从中可看连杆为多个零件装置而成的。
什么叫零件，零件是机械中不可以拆的制造单元，所以构件能够是一个零件构成也能够由多个零件构成的。
所以能够看出从运动看法来看，机构和机器是无什么差其余，比如缝纫机自己为机构，由多种机构所组合起来的，再加上能量变换就成为机器了，如加上电动机或加上人力都能够成为机器了，在习惯上把机器与机构总称为机械。
所以机器，机械这二个名称都可统起作用的。
零件又可分为二大类：1）通用零件：各样机器中都常常使用，并达成同一功用的零件，例螺钉等。
2）专用零件：只合用于必定种类机器使用的零件，例曲轴等。
机械设计基础（第3版）复习题参考答案第2章平面机构运动简图及自由度2-1 答：两构件之间直接接触并能保证一定形式的相对运动的连接称为运动副。
平面高副是点或线相接触，其接触部分的压强较高，易磨损。
平面低副是面接触，受载时压强较低，磨损较轻，也便于润滑。
2-2 答：机构具有确定相对运动的条件是：机构中的原动件数等于机构的自由度数。
2-3 答：计算机构的自由度时要处理好复合铰链、局部自由度、虚约束。
2-4 答：1. 虚约束是指机构中与其它约束重复而对机构运动不起新的限XXX用的约束。
2. 局部自由度是指机构中某些构件的局部运动不影响其它构件的运动，对整个机构的自由度不产生影响，这种局部运动的自由度称为局部自由度。
3. 说虚约束是不存在的约束，局部自由度是不存在的自由度是不正确的，它们都是实实在在存在的。
2-5 答：机构中常出现虚约束，是因为能够改善机构中零件的受力，运动等状况。
为使虚约束不成为有害约束，必须要保证一定的几何条件，如同轴、平行、轨迹重合、对称等。
在制造和安装过程中，要保证构件具有足够的制造和安装精度。
2-6 答：1.在分析和研究机构的运动件性时，机构运动简图是必不可少的；2. 绘制机构运动简图时，应用规定的线条和符号表示构件和运动副，按比例绘图。
具体可按教材P14步骤（1）~（4）进行。
2-7 解：运动简图如下：2-8 答：1. F =3n －2P L －P H =3×3－2×4－0=1。
该机构的自由度数为1。
2.机构的运动简图如下：2-9答：（a ）1.图（a ）运动简图如下图；2.F =3n －2P L －P H =3×3－2×4－0=1，该机构的自由度数为1ABCD 123（b ）1.图（b ）运动简图如下图；2. F =3n －2P L －P H =3×3－2×4－0=1。
该机构的自由度数为1。
B2-10 答：（a）n=9 P L=13 P H=0F=3n－2P L－P H=3×9－2×13－0=1该机构需要一个原动件。
第3章平面机构的结构分析（一）教学要求1、了解机构运动简图并能根据实物绘制机构运动简图2、熟练掌握机构自由度计算方法。
了解机构组成原理（二）教学的重点与难点1、机构及运动副的概念、绘机构运动简图2、自由度计算，虚约束，高副低代（三）教学内容3.1 机构的组成机构是由构件组成的。
一、运动副：构件间的可动联接。
（既保持直接接触，又能产生一定的相对运动）高副：点线接触低副：面接触运动副元素自由度：构件含有独立运动的数目约束：对独立运动的限制低副：2个约束，1个自由度高副：1个约束，2个自由度①转动副：两个构件间不能作旋转运动的运动副；②移动副：两个构件间不能作移动运动的运动副。
高副：①齿轮副；②凸轮副。
二、运动链、机构1、运动链：两个以上构件通过运动副联接而成的系统①平面运动链；②空间运动链（根据各构件间的相对运动为平面运动还是空间运动分类）2、机构（从运动链角度）：1、对一个运动链2、选一构件为机架3、确定原动件（一个或数个）4、原动件运动时，从动件有确定的运动。
3.2 平面机构运动简图一、用规定的符号和线条按一定的比例表示构件和运动副的相对位置，并能完全反映机构特征的简图。
二、绘制：1、运动副的符号转动副：移动副平面高幅：2、构件（杆）：3、机构运动简图的绘制，（模型，鄂式破碎机）1）分析机构，观察相对运动；2）找出所有的构件与运动副；3）选择合理的位置，即能充分反映机构的特性；4）确定比例尺，5）用规定的符号和线条绘制成间图。
（从原动件开始画）3.3 平面机构的自由度机构的自由度：机构中各构件相对于机架所能有的独立运动的数目。
一、计算机构自由度（设n个活动构件，P L个低副，P H个高副）（3）虚约束：在特殊的几何条件下，有些约束所起的限制作用是重复的，这种不起独立限制作用的约束称为虚约束。
104233=-⨯-⨯=F006243=-⨯-⨯=F图1-15作业：P 498，题1-1，1-2，1-3，1-4。
