1.1.1Creo工作界面介绍和基本操作

鼠标的使用
鼠标
操作说明
中键
按住中键，移动鼠标，旋转模型
中键
滚动中键，缩放模型
中键+＜Shift>键
按住中键，移动鼠标，平移模型
中键+＜Ctrl >键
按住中键，垂直上下移动鼠标，缩放模
型
中键+＜Ctrl >键
按住中键，水平左右移动鼠标，绕垂直
于视图平面的轴旋转
中键+＜Shift>键
滚动中键，0.5倍缩放模型
§1 Creo资料仅2供参.考 0简介
3、多文件窗口切换：
4、后台文件激活： 5、关闭文件窗口：
➢ 关闭窗口时，文件并不会自 动存盘
➢ 关闭的文件仍驻留内存
§1 Creo资料仅2供参.考 0简介
6、保存文件：
保存时，新文件不会覆盖旧文件，而是自动存成新 版次的文件
7、删除旧版本
§2 Creo 2.0绘图环境 资料仅供参考
简 介 资料仅供参考
第一章 Creo 2.0软资料仅供件参考 概述与基本操作
§1 Creo 2.0简介 §2 Creo 2.0绘图环境 §3 Creo 2.0建模过程
§1 Creo资料仅2供参.考 0简介
Pro/E＿＿原名称 Creo2.0＿＿＿2012年发布
这是一套基于全参数化的三维CAD/CAM 系统，是一个全方位的三维产品开发软件， 集零件设计、产品装配、模具开发、数控 加工、钣金件设计、铸造件设计、造型设 计、逆向工程、自动量测、机构仿真、应 力分析、产品数据库管理等功能于一体。
简 介 资料仅供参考
计算机辅助绘图走过了一个从平面到三维的历程。 三维建模的方法一直由少数几个大公司所掌握，其中由 美国PTC (Parametric Technology Corporation)提出的参 数化三维建模在三维建模领域创造了历史。在基于参数 化的三维建模系统中，每一个尺寸都是一个参数，而且 每个参数都对应着一个具体的数值。参数化建模是设计 手段上的一次极大飞跃。 Pro/Engineer操作软件是美 国 参 数 技 术 公 司 （ PTC) 旗 下 的 CAD/CAM/CAE 一 体 化 的 三 维软件。Pro/Engineer软件以参数化著称，是参数化技 术的最早应用者，在目前的三维造型软件领域中占有着 重 要 地 位 。 Pro/Engineer 作 为 当 今 世 界 机 械 CAD/CAE/CAM 领 域 的 新 标 准 而 得 到 业 界 的 认 可 和 推 广 ， 是现今主流的CAD/CAM/CAE软件之一，特别是在国内产 品设计领域占据重要位置。

零件名称
Creo模型界面
Creo模型界面
Creo模型界面
创建或编辑特征 定义时显示。
操控板
点击拉伸、旋转 等显示操控板。
Creo模型界面
Creo模型界面
Creo模型界面
消息日志—提供Creo Parametric的提示、反馈与消息。
Creo模型界面
菜单管理器——使用某些功能与模式时显 示。
中等职业教育 汽车运用与维修专业 课程改革系列教材
CREO 2.0
机械工程系
Creo界面

1. 系统界面 2. 模型界面 3. 草绘界面
Creo界面


1. 打开
双击 ，打开 Creo Parametric 2.0 。
Creo系统界面
Creo系统界面
可以新建、打开或重命名文件
打开或关闭导航器 打开或关闭浏览器
右击编辑参考时显示菜单管理器。
Creo模型界面
快速访 问工具 栏
图形中 工具栏
功能区
图形窗口
Creo模型界面
快速访问工具栏：
Creo模型界面
功能区：
Creo模型界面
Creo模型界面
图形中工具栏：
Creo模型界面

显示样式 着色
线框
消隐
Creo草绘界面
点击草绘后进入草绘界面
模型界面
Creo草绘界面
Creo系统界面

2. 预览文件
Creo系统界面
Creo系统界面


2. 新建文件
1）. 点击

2）. 出现新建窗口
选择零件、实体
名称可由英文字母、数字、 下划线、中划线组成
名称不可使用中文 公用名称可以使用中文

§1 Creo资料仅2供参.考 0简介
3、多文件窗口切换：
4、后台文件激活： 5、关闭文件窗口：
➢ 关闭窗口时，文件并不会自 动存盘
➢ 关闭的文件仍驻留内存
§1 Creo资料仅2供参.考 0简介
6、保存文件：
保存时，新文件不会覆盖旧文件，而是自动存成新 版次的文件
7、删除旧版本
§2 Creo 2.0绘图环境 资料仅供参考
Creo Parametric2.0工作界面定制：
§2 Creo 2.0绘图环境 资料仅供参考
ቤተ መጻሕፍቲ ባይዱ
常用系 统工具
导航 器
常用显 示工具
下拉菜单及 相关常用命 令
作图区
§2 Creo 2.0绘图环境 资料仅供参考
常用系统工具： • 新建模型 • 打开原有模型 • 保存模型 • 撤消 • 重做 • 重新生成模型 • 激活窗口 • 关闭窗口
中键+＜Ctrl >键
滚动中键，2倍缩放模型
§3 Creo 2.0建模过程 资料仅供参考
1、形体分析 2、选定各个基本体的建模方式 3、草绘基本体的2D断面图形 4、完成基本体的建模 5、生成3D模型
§3 Creo 2.0建模过程 资料仅供参考
实例了解建模过程
400
§3 Creo 2.0建模过程 资料仅供参考
鼠标的使用
鼠标
操作说明
中键
按住中键，移动鼠标，旋转模型
中键
滚动中键，缩放模型
中键+＜Shift>键
按住中键，移动鼠标，平移模型
中键+＜Ctrl >键
按住中键，垂直上下移动鼠标，缩放模
型
中键+＜Ctrl >键

内容提要：界面简介菜单栏工具栏导航栏元素选取其它2.1 Pro/E 野火2.0版的操作界面标题栏下拉式菜单工具栏特征工具栏零件模型显示区导航栏模型树命令解释栏选择过滤器特征控制栏信息显示栏浏览器2.2菜单栏菜单名称主要功能【文件】实现对文件的管理，包括常用的操作和数据的转换等【编辑】实现对模型的编辑操作，如：修改、删除等【视图】实现对模型显示的控制、进行图层设置等【插入】插入实体特征操作【分析】实现对模型、表面、曲线等的分析【信息】包含对选择对象的信息查询并列出相关信息报告等【应用程序】包含Pro/Engineer Wildfire各标准模块【工具】实现对系统环境的设置【窗口】管理多个窗口【帮助】实现在线帮助2.2菜单栏绘制2D剖面图(.sec)绘制3D零件模型(.prt)3D零件组合(.asm)NC加工程序制作、模具设计等( .mfg )2D工程图( . drw )2D工程图的图框( . frm )报告书制作( . rep )平面电路、管道布线图( . dgm )产品布局规划( . lay )注释制作( . mrk )在此输入文件名称使用默认模板(Template Model)切换到另一目录切换到上一层目录选择内存中的文档选择工作目录中的文档将路径保存在收藏夹中预览我的文档Pro/E 在执行保存文件操作时，不允许更改目录位置。

因此，在使用Pro/E 之前应更改程序的工作目录。

方法一：在“文件”下拉菜单中，选择设置工作目录项。

方法二：在桌面上用鼠标右击Pro/E 图标，从快捷菜单中选择“属性”项，在“起始位置”中输入新的工作目录。

系统默认的初始目录在安装目录（#：\…\proe2001\bin ）中。

设置工作目录：❑关闭窗口用于关闭当前不再使用的窗口。

但该窗口的模型数据仍然保存在内存中。

❑保存Save是将文件保存在原来的目录中（不能更改目录）。

Pro/E在执行Save命令时，每次都复制一个文件从而累加一个文件。

在装配体中，可以使用约束工具来定义零件之间的相对位置和运动关系。同时， 还可以进行装配分析、干涉检查等操作，确保装配体的正确性和可靠性。
06
Pro/Engineer应用实例
零件设计实例
总结词
通过实例展示Pro/Engineer在零件设计方面的应用，包括草图绘制、特征创建、参数 设置等。
详细描述
Pro/Engineer提供了强大的零件设计功能，通过实例展示如何使用草图绘制工具进行 二维轮廓设计，利用特征工具进行三维实体建模，以及如何设置参数和配置选项来控制
ProEngineer操作界面及工作环境
目录
• Pro/Engineer界面介绍 • Pro/Engineer工作环境 • Pro/Engineer基本操作 • Pro/Engineer参数设置 • Pro/Engineer模型创建流程 • Pro/Engineer应用实例
01
Pro/Engineer界面介绍
实用工具栏
包含测量、分析等实用工具的按钮。
自定义工具栏
用户可以根据自己的习惯和需求自定义工具栏。
浏览器面板
模型树
显示模型的层次结构，包括零件、组件和特征 等。
关系树
显示模型的关系，包括参数、关系和表达式等。
属性管理器
显示当前选定的对象属性，包括尺寸、材料等。
工作区
01
工作区是用户进行建模操作的主 要区域，可以显示模型的3D效果 图和2D工程图。
配置选项
通过配置管理器可以设置Pro/Engineer的各种选项，以满足特 定的工作需。
配置管理
可以创建多个配置，以适应不同的设计需求，方便用户切换和管 理。
层管理器
层管理器
用于管理模型的层，以便对不同层上的对象 进行组织和编辑。

第1章 Creo Parametric简介
图1-5 【保存副本】对话框
第1章 Creo Parametric简介
5. 备份文件 (1) 单击【文件】→【另存为】→【保存备份】，弹出 【备份】对话框，如图1-6所示。 (2) 在【备份到】编辑框中，设置备份目录。 (3) 单击【备份】对话框中的 按钮，关闭对话框。 注意：文件的备份是用同一文件名将文件保存到不同的 磁盘或目录中。
第1章 Creo Parametric简介
图1-7 【重命名】对话框
第1章 Creo Parametric简介
7. 从内存中删除对象 (1) 删除当前对象。 ① 单击【文件】→【管理会话】→【拭除当前】。 ② 弹出【拭除确认】对话框，单击 按钮。
第1章 Creo Parametric简介
(2) 删除不显示的对象。 ① 单击【文件】→【管理会话】→【拭除未显示的】。 ② 在弹出的【拭除未显示的】对话框中，单击 按 钮，如图1-8所示。 注意：拭除未显示的对象会移除不在窗口中但在内存中 的所有对象。
第1章 Creo Parametric简介
图1-1 用户界面
第1章 Creo Parametric简介
1. 导航区 导航区包括“模型树”、“层树”、“文件夹浏览器” 和“收藏夹”等内容。 2. 图形工具栏 图形工具栏嵌于图形窗口的顶部。 3. 快速访问工具栏 快速访问工具栏提供了常用按钮，以便于快速执行操作， 包括打开和保存文件、撤消、重做、重新生成、关闭窗口、 切换窗口等按钮。
第1章 Creo Parametric简介
图-3 【新建】对话框
第1章 Creo Parametric简介
(2) 选取要创建的文件类型。下面简单介绍要用到的几 种文件类型：

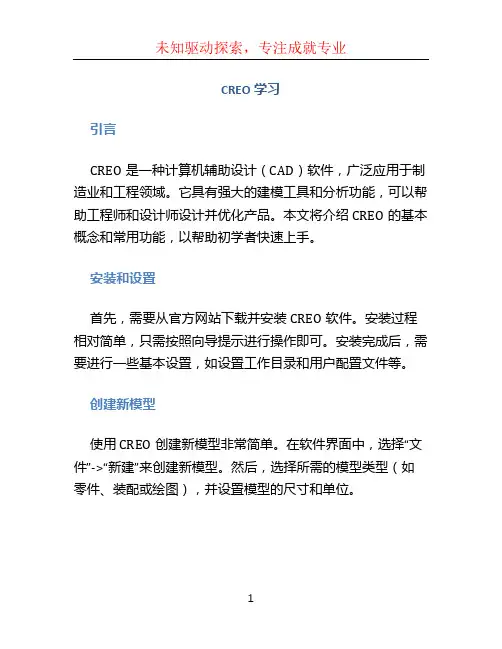

CREO学习引言CREO是一种计算机辅助设计（CAD）软件，广泛应用于制造业和工程领域。

它具有强大的建模工具和分析功能，可以帮助工程师和设计师设计并优化产品。

本文将介绍CREO的基本概念和常用功能，以帮助初学者快速上手。

安装和设置首先，需要从官方网站下载并安装CREO软件。

安装过程相对简单，只需按照向导提示进行操作即可。

安装完成后，需要进行一些基本设置，如设置工作目录和用户配置文件等。

创建新模型使用CREO创建新模型非常简单。

在软件界面中，选择“文件”->“新建”来创建新模型。

然后，选择所需的模型类型（如零件、装配或绘图），并设置模型的尺寸和单位。

界面概览CREO的界面由多个主要区域组成，包括菜单栏、工具栏、模型树和绘图区域等。

菜单栏包含各种功能和操作命令，工具栏提供常用工具和快捷操作的按钮，模型树显示模型的层次结构和组件，绘图区域用于显示和编辑模型。

建模工具CREO提供了多种建模工具，用于创建、编辑和修复模型。

其中一些常用工具包括：•绘图工具：用于创建基本几何形状，如线、圆、矩形等。

•操作工具：用于移动、旋转或缩放模型的部分。

•特征工具：用于创建复杂的几何特征，如孔、凸台和槽等。

•零件装配：用于将多个零件组装成一个整体模型。

分析和验证CREO具有强大的分析和验证功能，可用于评估模型的性能和可靠性。

其中一些常用工具包括：•应力和应变分析：用于评估模型在不同负载下的应力分布和变形情况。

•碰撞检测：用于检测模型中的零部件之间是否存在碰撞或干涉。

•温度分析：用于模拟和预测模型在不同温度环境下的性能。

•流体和流体动力学模拟：用于模拟和预测模型中流体的运动和行为。

绘图和文档CREO还提供了丰富的绘图和文档功能，可将模型导出为2D绘图和3D文档。

其中一些常用功能包括：•尺寸和标注：用于添加尺寸和标注到模型中，以便于制造和装配。

•绘图视图：用于创建多个视图和截面视图，以便于显示模型的不同角度。

•图纸布局：用于创建和编辑2D图纸，包括标题块、表格和符号等。

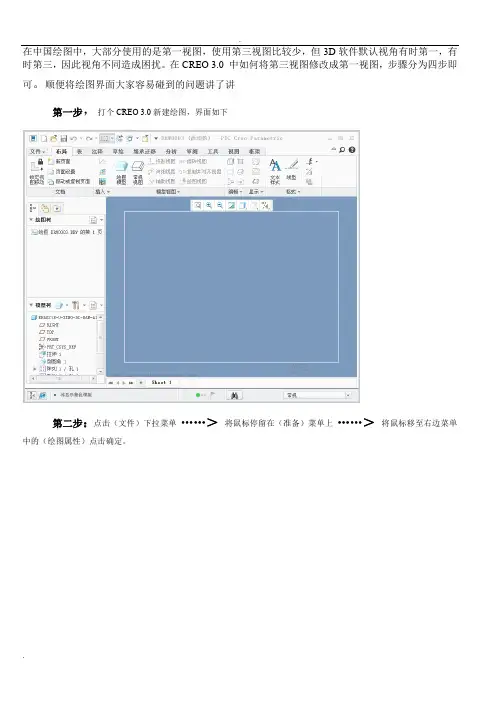

在中国绘图中，大部分使用的是第一视图，使用第三视图比较少，但3D软件默认视角有时第一，有时第三，因此视角不同造成困扰。

在CREO 3.0 中如何将第三视图修改成第一视图，步骤分为四步即可。

顺便将绘图界面大家容易碰到的问题讲了讲第一步，打个CREO 3.0新建绘图，界面如下第二步：点击（文件）下拉菜单……＞将鼠标停留在（准备）菜单上……＞将鼠标移至右边菜单中的（绘图属性）点击确定。

第三步：点击（绘图属性）后进入下面界面……＞在（详细信息选项）同行中，点击（更改）第四步：点击（更改）后进入下面界面……＞找到（这些选项控制视图和他们的注释）下面的（projection_type ）……＞单击值下方的字母切换，（first_angle ）表示第一视角，（third_angle *）表示第三视角，选好点击添加……＞应用……＞保存说明：以上保存后，有可能重新启动后又变成原来设置，如果是这样的话，建议启用下列流程进行设置。

保存路径需与CREO 绘图软件（属性）中一致，这个属性在什么位置，就是点击你安装完成后的桌面图标右键，我是另外新建了文件夹，如果没有新建的注意保存路径，不然设置了和没有设置一样。

对于很多习惯用CAD出零件图，3D软件外形图的人群，往往在CREO绘图文档中，只需要第一（三）视角，单位为毫米（MM），转出去在CAD中是1:1。

在安装CREO时最好建立2个文件夹，好将CREO文件集中。

如下图在绘图设置中常用设置如下第一步：在菜单中找到（打开）菜单……＞找到系统默认（绘图）模板。

选择其中一个你需要的图框大小，进行设置，我公司用的都是A4纸，所以我就以A4为例。

如下图第二步：打开后将里面的图形先删除，第三步设置：（绘图）界面参数设置，在上述（视图）设置中设置，具体步骤，点击（文件）下拉菜单 ……＞ 将鼠标停留在（准备）菜单上 ……＞ 将鼠标移至右边菜单中的（绘图属性）点击确定，点击（绘图属性）后进入下面界面……＞在（详细信息选项）同行中，点击（更改），进入下面的（活动绘图）设置（一般就是设置，箭头大小，文字大小，标准单位），设置完成后需点击应用……＞后点保存， 删除图形第四步：保存，将系统默认的替代。

比config.pro更高一个级别的配置文件是 config.sup Config.sup是系统原有的配置文件，任何 和这个文件冲突的配置，都不起作用
一、系统配置配置文件简介
1.2、系统配置配置文件的变更 系统配置可以直接用text打开后进行配置； 进入软件后在配置编辑器里进行查找修改或者添加
-默认的文件打开目录；
----default 缺省—下次执行打开命 令时界面跳转到上次打开 的文件夹目录下
-----working directory 工作目录-打 开指定的工作目录
二、系统配置配置文件简介 1.2、常用的系统配置配置文件
二、零件模板-标准化
5.1 单位
•Set Up •Length •Mass =
通过config设置也可以：save -NO-否保存文件数字后缀 建议不要使用这个方法
五、输出step文件保持颜色
输出step文件保持 creo 的配置颜色一致，在其他软件打开时可以看到； 配置文件step appearance layer groups yes；step export format-ap214
建了如下性质的特征，就会自动在零件中创建如下图层，并把该类型的特征放入对应的图层。
•AXIS（datum轴）
•CSYS（坐标系）
•CURVE（曲线）
•PLANE（datum平面）
•POINT（datum点）
•SURF（曲面）
•COPY_GEOM(复制几何参考)
•PUBLIC GEOM（出版几何）
另外，在零件模板中创建了一个名为Def_Datum的层，将模板中自带的三个基准面； 用户可以可以根据自己的需求创建快捷键
映射键录制完成后，需要 保存到config才会再 下次使用软件时调用

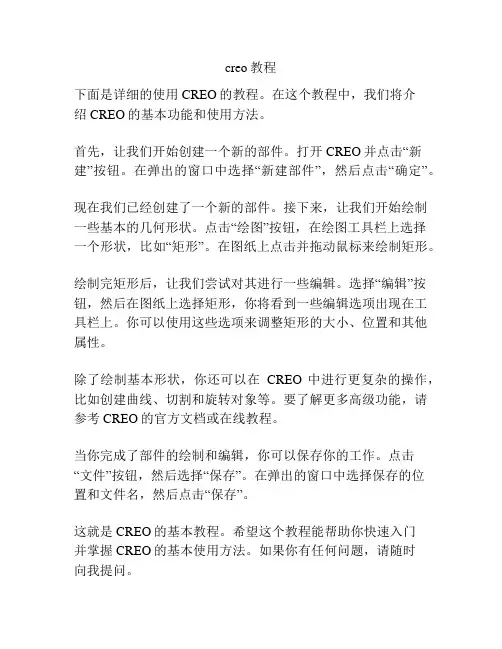

creo教程
下面是详细的使用CREO的教程。

在这个教程中，我们将介
绍CREO的基本功能和使用方法。

首先，让我们开始创建一个新的部件。

打开CREO并点击“新建”按钮。

在弹出的窗口中选择“新建部件”，然后点击“确定”。

现在我们已经创建了一个新的部件。

接下来，让我们开始绘制一些基本的几何形状。

点击“绘图”按钮，在绘图工具栏上选择一个形状，比如“矩形”。

在图纸上点击并拖动鼠标来绘制矩形。

绘制完矩形后，让我们尝试对其进行一些编辑。

选择“编辑”按钮，然后在图纸上选择矩形，你将看到一些编辑选项出现在工具栏上。

你可以使用这些选项来调整矩形的大小、位置和其他属性。

除了绘制基本形状，你还可以在CREO中进行更复杂的操作，比如创建曲线、切割和旋转对象等。

要了解更多高级功能，请参考CREO的官方文档或在线教程。

当你完成了部件的绘制和编辑，你可以保存你的工作。

点击“文件”按钮，然后选择“保存”。

在弹出的窗口中选择保存的位
置和文件名，然后点击“保存”。

这就是CREO的基本教程。

希望这个教程能帮助你快速入门
并掌握CREO的基本使用方法。

如果你有任何问题，请随时
向我提问。

真、动画制作、结构分析等
2.3 Creo2.0文件操作
1、设置工作目录： 2、创建新文件：
主要的文件类型包括： 草绘：2D草图绘制，扩展名为 .sec 零件：3D零件设计、3D板金设计等，扩展名 为 .prt 装配：3D装配设计、机构运动分析等，扩展名 为 .asm 制造：模具设计、NC加工编程等，扩展名：模 具设计为.asm、NC加工编程为 .mfg 绘图：2D工程图制作，扩展名为 .drw
2.2 Creo2.0 工作界面
命令群组简介
“文件”选项卡：新建文件、文件存取与管理 “模型”选项卡：包括所有的零件建模工具 “分析”选项卡：模型分析与检查工具 “注释”选项卡：创建和管理模型的3D注释 “渲染”选项卡：对模型进行渲染，通过材质、场景等设置，得到
高质量的逼真显示 “工具”选项卡：建模辅助工具 “视图”选项卡：模型显示的详细设定 “柔性建模”选项卡：对模型的直接编辑 “应用程序”选项卡：切换到其他应用模块，如模具设计、机构仿
出“醉翁亭”的位置的，作者在此运用了怎样的艺术手法。
明确：首先以“环滁皆山也”五字领起，将滁州的地理环境一笔勾出，点出醉翁亭坐落在群山之中，并纵观滁州全貌，鸟瞰群山环抱之景。接着作者将“镜头”全景移向局部，先写“西南诸峰，林壑尤美”，醉翁亭坐落在有最美的林壑的西南诸峰之中，视野集中到最佳处。再写琅琊山“蔚然而深秀”，点山“秀”，照应上文的“美”。又写酿泉，其名字透出了泉与酒的 关系，好泉酿好酒，好酒叫人醉。“醉翁亭”的名字便暗中透出，然后引出“醉翁亭”来。作者利用空间变幻的手法，移步换景，由远及近，为我们描绘了一幅幅山水特写。2．第二段主要写了什么？它和第一段有什么联系？明确：第二段利用时间推移，抓住朝暮及四季特点，描绘了对比鲜明的晦明变化图及四季风光图，写出了其中的“乐亦无穷”。第二段是第一段

creo设计知识点Creo是一款功能强大的三维CAD软件，被广泛应用于机械设计、产品开发、工业设计等领域。

以下将介绍一些Creo设计的重要知识点，以帮助读者更好地理解和运用该软件。

一、界面与基本操作Creo的界面相对直观清晰，主要包括菜单栏、工具栏、绘图区和模型树等部分。

菜单栏提供了各种功能选项，工具栏提供了常用工具按钮，绘图区用于绘制和修改模型，而模型树则展示了模型的层次结构。

在使用Creo时，我们可以通过点击菜单栏或工具栏的按钮，或使用快捷键，或鼠标右键点击进行各种操作。

二、三维建模1. 几何体创建：Creo提供了各种几何体创建工具，如点线面体等。

可以通过绘制2D形状进行拉伸、旋转、倒角等操作，创建出所需的三维模型。

2. 组件装配：在Creo中，可以将多个零件组装成一个整体。

通过装配操作，我们可以调整零件之间的相对位置和旋转角度，形成一个完整的产品模型。

3. 参数化建模：Creo支持参数化建模，可以通过定义参数和公式来控制模型的尺寸和几何形状。

这样一旦模型中某个参数的数值改变，相关的几何形状也会自动更新。

三、草图与约束1. 草图创建：Creo提供了丰富的草图绘制工具，包括直线、圆弧、矩形、椭圆等。

可以通过组合这些基本元素创造出复杂的草图形状。

2. 约束应用：在进行草图绘制时，可以通过添加约束来控制图形的位置、长度、角度等。

Creo提供了多种约束选项，如水平、垂直、对称、相切等，有助于保持草图的准确性和稳定性。

四、特征建模在Creo中，特征建模是一种基于模型几何形状的操作方法，可以用于对模型进行修改和添加特征。

以下是几个常用的特征建模操作：1. 编辑特征：可以通过编辑操作对特征进行修改，如调整长度、半径、角度等参数。

同时，修改后的特征将自动更新与之相关的部分。

2. 常见特征：Creo提供了多种常见特征的创建方法，如挤出、旋转、倒角、镜像等。

这些特征操作可以帮助我们快速生成多样化的模型。

五、装配设计1. 部件的插入：在进行装配设计时，可以将已有的零件插入到装配模型中。

23
Pro/ENGINEER Wildfire 基本操作 九、文件的管理
子类型：在该栏中列出相应模块功能的子模块类型。 名称：输入新建的文件名，若不输入则接受系统设置 的默认文件名。在本地存储时该名称为模型的文件名； 在Windchill存储时该名称映射到CAD内容名称和CAD文 档编号。 公共名称：输入模型的公共描述，该公共名称将映射 到Windchill中的CAD文档名称。 使用“缺省”模板：使用系统默认模板选项，如系统 默认的单位、视图、基准面、图层等的设置。若不选该 项，单击〘确定〙按钮，弹出对话框，在该对话框中可 选择其他模板样式。
3
Pro/ENGINEER Wildfire 基本操作 一、熟悉Pro/ENGINEER Wildfire工作界面
4、工作区：Pro/E软件的主窗口区。用户操作的结果 常常显示在该区域内，用户也可在该区域内对模型进 行相关的操作，如观察模型、选择模型、编辑模型等 5、导航栏隐藏/显示区：位于窗口工作区的左侧。单 击导航栏右侧的符号“>”，显示导航栏，单击导航 栏右侧的符号“<”，隐藏导航栏。导航栏中包括模 型树、资源管理器、收藏夹和相关网络技术资源四部 分内容。单击相应选项按钮，可打开相应的导航面板 。
8
Pro/ENGINEER Wildfire 基本操作 三、定制窗口布局
1、使用“工具箱”快捷 菜单可改变窗口中菜单 条和工具栏的布局。在 顶部或右侧工具栏上的 任何地方单击鼠标右键 ，弹出如图所示的“工 具箱”快捷菜单
9
Pro/ENGINEER Wildfire 基本操作 三、定制窗口布局
2、使用“工具箱”快捷菜 单，可以定制如下布局： 有些按钮用于特殊菜单或功 能集的命令，要在工具栏显 示这些按钮，在“工具箱” 快捷菜单选取相关的选项即 可单击“工具箱”快捷菜单 中的〘命令〙选项，打开如 图的〖定制〗对话框。使用 〖定制〗对话框的〖命令〗 选项卡可以添加或删除菜单 项目和按钮

creo教程Creo是Parametric Technology Corporation (PTC)开发的一款强大的三维建模软件，被广泛应用于工业设计和工程制造等领域。

它具有强大的建模和分析功能，能够满足用户对于产品设计、装配和生产流程的需求。

本教程将向您介绍Creo的基础知识和常用操作，帮助您快速上手并掌握该软件的使用。

第一部分：Creo概述1. Creo的功能和应用领域介绍2. Creo的界面和工作环境3. Creo的文件类型和保存方法第二部分：Creo基本操作1. 创建和修改零件- 绘制基本几何体- 修改零件尺寸和形状- 添加特征和操作- 零件装配和关系设置2. 创建和修改装配体- 零件装配和约束- 零件导入和替换- 装配体协同工作3. 制图和注释- 创建零件和装配图纸- 添加尺寸和标注- 创建表格和剖视图第三部分：高级功能和应用1. 表面建模和曲面修复- 创建和编辑复杂曲面- 曲面修复和封闭2. 参数化设计和参数管理- 创建和修改参数- 参数化引用和关系3. 分析和验证- 创建静态和动态分析- 模拟和验证产品性能- 优化设计和改进第四部分：Creo与其他软件的集成1. Creo与CAD软件的导入和导出- 导入和导出其他CAD格式- 与Solidworks和Catia等软件的集成2. Creo与PLM软件的集成- 与Windchill等PLM软件的协同工作 - 产品生命周期管理和数据管理3. Creo与制造软件的集成- 与CAM软件的集成- 数控编程和自动化生产在学习这个教程之前，您需要具备一定的三维建模和CAD软件的基础知识。

您可以在本教程中逐步学习并实践Creo的各项功能和操作，以便应用于实际项目中。

此外，Creo还提供了丰富的在线资源和帮助文档，以便您进一步深入学习和解决问题。

总结：Creo是一款功能强大的三维建模软件，提供了丰富的建模和分析工具，适用于工业设计和工程制造等领域。

通过本教程的学习，您将能够掌握Creo的基本操作和高级功能，并能够应用到实际项目中。

1.6.4 装配模块：用来将多个零部件组装成 一个完整的产品模型，以检查设计是否合理。 此外，在装配的过程中也可以对零件进行修改。
1.6.5 工程图模块：用来为零件模型制作二 维工程图，供生产加工人员使用。工程图通常 由多种视图（如投影图、局部图等）和一些标 注（如尺寸、注释等）组成。
1.7 识别文件扩展名 ： 1.7.1 .prt - 此扩展名表示零件对象；
1.3 了解参数化的概念 Creo Parametric 模型由值驱动，并使用尺 寸和参数来定义模型中特征的尺寸和位置。如果 修改某特征尺寸的值，则该特征会相应地更新。 然后，此更改便会自动传播到模型中相关的特 征，并最终更新整个零件。如下示例：
零件的形状 （孔的大小） 被改变
修改孔特 征的尺寸
1.4 数据全相关性：Pro/E软件的所有模块都 是相关的，例如当用户修改零件的形状时，其 对应的工程图也会自动得到更新。
2.9 编辑模型属性，如设置材料、挠性、单位等：文 件---准备---模型属性

3.1 新建文件
选择“文件”>“新建”菜单，或者单击工具栏中的 “创建新对象”按钮，将打开 “新建”对话框， 取消“使用缺省模板”复选框的选中状态，单击 “确定”按钮，此时打开 “新文件选项”对话框， 单击 “使用默认模板”，然后单击“确定”按钮， 即可新建一个零件模型文件。
原位置 的视图 新位置 的视图
视图平移 方向引线

4.2 利用工具按钮调整视图
下面以零件视图举例
重新调 整视图 缩小 显示样 式 视图管理 器 旋转 中心
放大
重绘当前视 图
选择视图
基准显示 过滤器
注释显 示过滤 器
：选择视图按钮。用来创建各种平面视图。

creo知识点总结Creo是一款由美国PTC公司推出的三维设计软件，它为用户提供了广泛的三维建模、仿真、设计文档和制造工具，是工业设计和制造领域中广泛应用的CAD软件之一。

在本文中，我们将对Creo的一些重要知识点进行总结和概述，以帮助使用Creo的用户更深入地了解该软件。

Creo知识点主要包括以下几个方面：基本操作、零部件建模、装配设计、造型设计、表面设计、绘图和注释、分析和仿真以及制造指导等。

下面我们将详细地介绍这些知识点。

一、基本操作1. Creo界面：Creo的界面分为主菜单、工具栏、模型树、图形区和状态栏等几个部分。

用户可以通过这些部分来操作软件的各项功能，进行3D建模。

2. 文件操作：在Creo中，用户可以创建、打开、保存、另存为、关闭等操作，管理自己的文件。

3. 视图控制：Creo提供了多种视图控制方式，包括旋转、缩放、平移、透视、投影等，用户可以通过这些方式来查看和操作自己的模型。

4. 特征编辑：在Creo中，用户可以对模型的各个特征进行编辑和修改，包括平移、旋转、镜像、模式、特征删减、特征合并等。

5. 选择和操作：Creo提供了多种选择和操作方式，包括单击、框选、过滤器、曲线图案、变换等，用户可以通过这些功能来选择和操作模型中的元素。

6. 快捷键和定制：Creo支持用户自定义快捷键和定制界面，以便满足用户对操作习惯的个性化需求。

以上是Creo的一些基本操作知识点，用户可以通过掌握这些基本知识点来熟练操作软件，提高工作效率。

二、零部件建模1. 创建零部件：在Creo中，用户可以通过多种方式创建零部件，包括设计、模式、轮廓、穿孔、拉伸等操作，来构建自己的零部件模型。

2. 特征建模：Creo支持用户对零部件模型进行特征建模，包括旋转、镜像、平移、模式、减量、合并等操作。

3. 参数化建模：Creo支持参数化建模，用户可以在建模过程中设置参数，以便后期进行修改和调整。

4. 直接建模：Creo还支持直接建模，用户可以直接对模型的几何形状进行编辑和修改，而不必受限于特征和参数化的限制。
