通信后备电源锂离子电池保护板技术规格书
- 格式:pdf
- 大小:145.92 KB
- 文档页数:7
Rev. 1.4012021-11-23HT7Q15203~8节电池模拟前端用于锂电池保护特性•V IN 输入电压范围:7.5V~36V•累加的电池电压监测器:8-1模拟多路复用器具有分压比精准度为1/n ± 0.5% •反向电流保护开关的扫描频率为100Hz •需要较少的单片机A/D 转换器通道•5V/30mA 内部电压调整器具有±1%精准度•工作温度范围:-40o C~+85o C •封装类型:16-pin NSOP应用领域•电动工具•手持式真空吸尘器概述HT7Q1520是一款高压模拟前端IC ,其适用于3~8节可充电锂电池保护。
该芯片由一个累加的电池电压监测器和一个高精准度电压调整器组成。
该芯片设计可监测1~N 个电池累加的电压并输出N 分压后的电压给模拟多路复用器,分压比精准度为±0.5%。
使用反向电流保护开关可以防止回流,即使V OUT 高于V BATn 。
能够循序观察VBATn 引脚上累加的电池电压分压后的值,这有利于具有较少A/D 转换器通道的单片机。
B2~B0控制位用于选择终端输出电压,在C OUT =2.2nF 下,扫描频率最大为100Hz 。
使能引脚EN_S 用于关闭所有开关,输出电压通过内部1M Ω的下拉电阻拉低。
集成的电压调整器精准度为±1%,其为单片机提供了5V 电源和30mA 驱动电流。
电压调整器始终处于激活状态,即使EN_S 引脚被清除为逻辑低电平。
典型应用电路注:1. 如果使用的串行电池节数少于8,需将未使用的VBATn 引脚连接到最高电压准位。
不能将VBATn引脚浮空以免对芯片造成损害。
2. 上图中粗线处的连接应越短越好。
3. VIN 引脚不可浮空以免发生无法预期的误动作。
Rev. 1.4022021-11-23功能方框图VOUTVREG引脚图VBAT8VBAT7VBAT6VOUT B2B1B0EN_S VBAT1VBAT5VBAT4VBAT3VBAT2VIN VREGGNDHT7Q152016 NSOP-A16151413121110912345678极限参数建议工作范围注:极限参数表示超过所规定范围将可能对芯片造成损害。
BMS技术规格书SPECIFICATION FOR APPROVAL■功能方框图图 1 系统框图■主要功能特点1.具有PC端监控的上位机软件,具有通讯接口,可接电脑、液晶显示屏,读取单体电池电压,整组容量,充放电循环次数,电池包温度,SOH,SOC等。
2. 保护参数可灵活修改,保存在存储芯片内,且数据可保存50年不丢失。
3. 积分算法电量计显示功能,带有温度补偿,自放电补偿等。
4. 具有硬件二次保护。
5. 压差保护,任意两节电芯之间的电压差超过0.5V(可设置),充放电保护,且告警。
6. 过流保护及短路保护后,具有负载监测功能。
7. 可以和仪表盘通过UART通讯(可选)。
8.充放电温度保护。
9. 开关间歇式均衡电路,防止均衡电路严重发热。
■应用范围电动工具、小型无人机、启动电池等场合。
■最大适用范围■电气特性■安装尺寸图 2 安装尺寸■上位机主界面图 3 PC监控界面■使用注意事项1.使用过程中一定要遵循设计参数及使用条件,不得违背本规格书参数使用,否则容易损坏保护板,进而损坏电池组。
2.使用过程中要防静电,在测试,安装,接触该保护板时,要有相应的防静电保护措施。
3.充电口最高可承受16V 的直流电压,高于此电压的充电设备,不能保证保护板不被损坏,请按此规格内匹配设备。
4.使用中注意引线头,电烙铁,锡渣等不要碰到电路板上的元器件,否则有可能损坏本保护板。
5.对于充电电流,本保护板做了充电电流限制,请在此范围内选择充电设备。
过大的充电电流,本保护板会保护动作,禁止大电流充电,保护电池组的安全。
充电电流保护值可根据客户要求更改。
6.最大放电电流为持续数秒钟的最大电流,测试时,不可持续时间过长,以免功率MOS 过热损坏。
7.保护板和电池组组装作业时,不要把保护板靠近电芯表面,否则,热量会传递给电芯,影响电池组使用安全。
8.使用过程中如出现异常,请立即停止使用,送回原厂或请专业维修人员进行维修。
9.本保护板已经做了大量的可靠性试验,可靠性远远高于市面上的一般保护板,电芯的工艺也要同时保证,才会尽可能的减少电池使用安全事故的发生。
锂离子电池规格书型号:BL-5c标称: 1000mAh修订履历1、目的对深圳市好远通电子有限公司出品的可充锂离子电池的产品规格、测试方法进行规范,避免因测试条件、方法的不同引起误差。
2、产品类别和产品型号2.1 类别:锂离子可充电池2.2 产品型号高务电池BL-5C/1000mAh3、产品基本特性4、特性4.1电性能4.2 安全性能4.3 环境适应性温度:25±2℃,相对湿度:45±20%(除非另外要求)6、产品责任书消费者必须严格遵守深圳市好远通电子有限公司规格书和文件后面的注示使用电池,由于误用会引起电池过热,发生火灾或爆炸,对于没有按照规格书进行操作所造成的任何意外事故,深圳市慧通天下科技股份有限公司不负任何责任。
7、充电前注意事项如果规格书、原材料、生产过程或生产控制系统发生改变,改变的信息将会随质量和可靠性数据以书面形式通知消费者。
8、电池包装说明在电池的包装上应有如下说明!危险*充电时请使用指定的充电器并按照说明书的要求进行充电。
*仅在指定的设备上使用电池。
*不要把电池加热或投进火中。
*不要在火源附近或温度超过60℃的轿车中使用或遗留电池,也不要在这些环境中进行充电。
*不要把电池投入水中,也不要弄湿。
*不要把电池同项链、发夹、硬币或镙钉等金属品一起放在兜里或包中,也不要把电池同上述物品一起储存。
*不要使用金属导体短路电池的正负极。
*在装入设备时注意电池的正负极不要反装。
*不要使用锐利的物品刺穿电池。
*不要对电池进行分解。
*不要直接对电池进行焊接。
*不要使用带有严重伤痕或变形的电池。
*在使用之前请详细阅读操作说明书,不适当的操作可能引起电池变热、着火、爆炸、毁坏或电池容量的衰减。
!警告*不要把电池放在加热器皿、洗衣机或高压容器中。
*不要把电池同干电池或其它原电池一起使用,也不要同不同包装、不同型号或不同品牌的电池一起使用。
*如果在规定的充电时间内充电没有结束,停止充电。
BMS产品规格书文件更改摘要:目录1. 简介 (3)2. 功能特性 (4)3. 功能示意框图 (4)4. 电气特性 (5)4.1基本参数设置 (5)4.2 LED指示说明 (6)4.3 蜂鸣器动作说明 (7)4.4 按键说明 (7)4.5 休眠及唤醒 (7)5 通信说明 (8)5.1 RS232通信 (8)5.2 RS485通信 (8)5.3 拨码开关设置 (8)6 接口定义 (9)6.1 接口图示 (9)6.2 电气接口定义 (9)6.3 安装连接说明 (10)7 实物图和尺寸图 (10)8 使用注意事项 (11)1.简介随着锂电池在通信行业的广泛应用,对电池管理系统也提出了高性能、高可靠性及高性价比等要求。
本产品是专门针对基站后备电池设计的BMS,采用集成化的设计将采集、管理、通信等功能集成于一体。
可广泛应用在室内室外基站,如一体化基站、边际站、直放站、宏基站、太阳能基站等。
2.功能特性●具有单体电压、总体电压检测,过充、过放告警及保护功能。
常温下静态电压采样精度可达≤20mV。
●具有充、放电电流检测,充、放电过流告警及保护功能。
充电电流显示为正,放电电流显示为负,常温下电流采样精度可达≤2%@FS。
●具有电芯温度检测,电芯高、低温告警及保护功能,常温下温度采样精度可达≤3℃。
●短路保护功能。
●具有充电均衡功能。
●电芯容量估算功能。
电池组满充容量、当前容量、设计容量可以通过上位机进行设置,在进行完整充放电循环后容量可自动更新。
●LED状态指示功能。
●上位机软件控制功能,可通过上位机软件方便地对过充、过放、充放电过流、过温、欠温等保护参数,容量、休眠、均衡等参数进行设置。
●RS232通信功能,采用隔离通信。
●RS485通信功能,采用隔离通信。
3.功能示意框图4.电气特性4.1基本参数设置(注:以下参数除特殊注明以外,25℃环温下测试)备注:可通过上位机使能或禁止LED指示灯告警,出厂默认为使能的。
BMS产品规格书目录1. 简介 (5)2. 功能特性 (5)3. 功能示意框图 (6)4. 电气特性 (6)4.1 基本参数设置 (6)4.2 LED指示说明 (8)4.3 蜂鸣器动作说明 (9)4.4 按键说明 (9)4.5 休眠及唤醒 (9)5 通信说明 (10)5.1 RS232通信 (10)5.2 RS485通信 (10)5.3 拨码开关设置 (10)6 接口定义 (11)6.1 接口图示 (11)6.2 电气接口定义 (12)6.3 安装连接说明 (13)7 实物图和尺寸图 (13)8 使用注意事项 (14)1.简介随着锂电池在通信行业的广泛应用,对电池管理系统也提出了高性能、高可靠性及高性价比等要求。
本产品是专门针对基站后备电池设计的BMS,采用集成化的设计将采集、管理、通信等功能集成于一体。
可广泛应用在室内室外基站,如一体化基站、边际站、直放站、宏基站、太阳能基站等。
2.功能特性●具有单体电压、总体电压检测,过充、过放告警及保护功能。
常温下静态电压采样精度可达≤20mV。
●具有充、放电电流检测,充、放电过流告警及保护功能。
充电电流显示为正,放电电流显示为负,常温下电流采样精度可达≤2%@FS。
●具有电芯温度检测,电芯高、低温告警及保护功能,常温下温度采样精度可达≤3℃。
●短路保护功能。
●具有充电均衡功能。
●电芯容量估算功能。
电池组满充容量、当前容量、设计容量可以通过上位机进行设置,在进行完整充放电循环后容量可自动更新。
●LED状态指示功能。
●上位机软件控制功能,可通过上位机软件方便地对过充、过放、充放电过流、过温、欠温等保护参数,容量、休眠、均衡等参数进行设置。
●RS232通信功能,采用隔离通信。
●RS485通信功能,采用隔离通信。
3. 功能示意框图4. 电气特性4.1基本参数设置 (注:以下参数除特殊注明以外,25℃环温下测试)指示说明表1 LED工作状态指示表2 容量指示说明表3 LED闪动说明备注:可通过上位机使能或禁止LED指示灯告警,出厂默认为使能的。
History of specification规格书修订记录Date Contents Remarks 2018-05-12First issue A0Content/目录1.Scope/适用范围Page42.Cell Specification/电芯规格说明Page4/53.Battery/Cell performance test Criteria/电池性能标准Page6 3.1Appearance inspection by visual/外观目测Page6 3.2Environmental test condition/外界环境条件Page6 3.3Electrical characteristics/电气特性Page6 3.4Mechanical characteristics/机械特性Page73.5Safety performance/安全性能Page7/84.Cell initial Dimensions/电芯初始尺寸Page84.2Picture of assembled battery组合电池图5.Protection Circuit保护电路5.1PCM parameter PCM参数6.Circuit topology Drawing and PIN Explanation电路布线图和焊盘说明6.1PCM BOM保护板物料清单6.2Assembled cell parameters包装后电芯组参数附录Page9 Page9 Page9 Page10 Page10 Page101.Scope/适用范围2.Cell Specification/电芯产品规格No.Item项目Specification性能1Rated Capacity额定容量3000mAh,0.2C discharging2Minimum Capacity最小容量3000mAh,0.2C discharging3Normal Voltage标称电压3.70V4O.C.V出厂电压 3.80-4.2V5Charge Ending Voltage充电截止电压4.20±0.03V6Discharge Ending Voltage放电截止电压3.0V7Standard charging method标准充电方式0.5C constant current charge to 4.2V,then constantvoltage4.2V charge till charged current declines to≤0.01C,0℃~45℃8Charge current充电电流Standard charge:0.5CRapid charge:1.0C9charging Time充电时间Standard charge:5.5~6.5hRapid charge:1.5~2.5h10Max.Charging Current最大充电电流1.0C(5℃~+45℃)11Standard dischargingCurrent标准放电电流0.5C constant current discharge to3.0V.10℃~+60℃12Max.Discharging Current最大放电电流1.0C(10℃~+60℃)13Operating environment工作环境Charging:0℃-45℃,65%±25%RHDischarging:10℃-60℃,65%±25%RH14Cell Impedance单电芯内阻<45mohm,(4.2V AC1KHz measured)15Dimension of Single Cell单电芯尺寸Thickness Max8.0mmWidth Max56.5mmHeight Max60.5mm3.Picture of single cell单体电芯图Items Description Dimension and SpecT电芯厚度Max:8.0mmW电芯宽度Max:56.5mmH电芯长度Max:60.5mmC Tab间距18±2.0mmB Tab宽度 4.0±0.1mmD顶封宽度 4.0±0.5mmA极耳胶外露Max:2.0mmE极耳长度8.0±1.5mmFig.(1)The Dimension of Single Cell图(1)单体电池尺寸图4.Picture of assembled battery组合电池图Fig.(2)The Dimension of Assembled Battery图(2)组合电池外形尺寸图厚度T 宽度W 长度L 线径Ø线型插头型号Max:8.1Max:57.0Max:63.00.9UL1007/24#XH2.54-2P备注:UNIT 单位:MM5.产品规格及电气参数Product Specification and Electrical Parameters序号Item项目Specification性能1Assembled Mode组合方式1P2Normal Capacity标称容量≥3000mAh,0.2C discharging3Normal Voltage标称电压3.7V4Impedance成品内阻<103mohm,(100%charge AC1KHz measured)5Assembly Dimension装配尺寸Thickness Max8.1mmWidth Max57.0mmHeight Max63.0mm4.Battery/Cell performance test Criteria/电池性能标准4.1Appearance inspection by visual/外观目测There shall be no such defect as rust,leakage,which may adversely affect commercial value of battery.电池外观应没有锈渍、污渍、漏液等影响商业价值的缺陷存在。

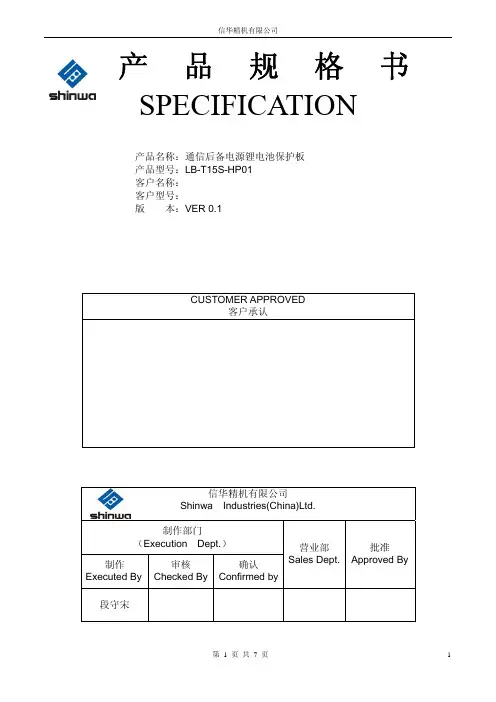

产品规格书SPECIFICATION产品名称:通信后备电源锂电池保护板产品型号:LB-T15S-HP01客户名称:客户型号:版本:VER 0.1CUSTOMER APPROVED客户承认信华精机有限公司Shinwa Industries(China)Ltd.制作部门(Execution Dept.)制作Executed By审核Checked By确认Confirmed by营业部Sales Dept.批准Approved By段守宋变更履历表变更日期变更页码符号变更内容担当确认批准2012-7-23 初版V0.1 段守宋1.应用范围本产品适用于15串磷酸铁锂电池通信后备电源锂电池保护板。
2. 电气特性项目 符号 详细内容 标准V DET1过充电检测电压 3.90±0.05VtV DET1过充电检测延迟时间 1.2±0.5S 单体过充保护V REL1过充电解除电压 3.80±0.05VV DET2过放电检测电压 2.00±0.05VtV DET2过放电检测延迟时间 0.144±0.1S 单体过放保护V REL2过放电解除电压 2.30±0.10VV DET3过电流检测电压 0.15±0.015VI DP过电流保护电流 250±20AtV DET3检测延迟时间 ≤50ms保护解除条件 断开负载过流保护最大持续电流 ≤25A保护条件 负载短路T SHORT检测延迟时间 ≤500us 短路保护保护解除条件 断开负载内阻 R SS主回路通态电阻 VC=3.0V;R SS≤50mΩ消耗电流 I DD工作时电路内部消耗 ≤200uAT CP充电温度保护 无T CR充电温度恢复 无T DP放电温度保护 无温度保护T DR放电温度恢复 无均衡开启电压 3.60±0.10V 均衡均衡电流 75±5mA最大充电电压 58.5V 充电要求最大充电电流 ≤25A9PIN,PITCH=2.54mm,GB-22#线,线长=300mm带接头采样线7PIN,PITCH=2.54mm,GB-22#线,线长=300mm3.功能描述3.1 过充保护及恢复当任意一电芯的电压VCELL大于过充电检测电压(VDET1)且持续时间超过过压保护延时(tVDET1)时,保护板认为充电过压状态发生,充电MOSFET关闭,此时禁止向电池包充电。
BMS电池管理系统(储能)Battery Management System(stored energy)技术规格书Technical specification上海妙益电子科技发展有限公司Shanghai Mewyeah Technology Development Co.,Ltd.1.简介妙益电池管理系统(储能)DKX909主要是针对储能15/16串磷酸铁锂UPS后备电源而设计的,又名“保护板”,也适用于8~16串超级电容、锰酸锂电池、三元锂电池等。
保护板用于监测并指示电池状况(电压、温度、电流、剩余能量)、在异常情况下向用户发出报警信号(报警灯)、严重时根据制定的控制策略切断电力传送链路;具备智能电芯平衡的功能,以提高电池组的有效使用时间和循环寿命;智能加热膜控制端口,在环境温度过低时自动启动加热膜,使电池能在低温的环境下正常工作。
本系统可适用于2U或2U以上,可并扩容,15/16串,限流5A、10A,均衡电流100mA 。
2.特性概述●单串电压测量0.8V~24V,支持对超级电容、铅酸电池、磷酸铁锂电池、锰酸锂电池、三元锂电池的测量管理●支持8~16串电池●智能充放电管理,基于智能学习的SOC计算●高精度电压检测(±2.5mV/cell)●高精度电流检测(±0.5A@<50A 范围)●通道电池温度检测(±2℃)●过压、欠压、过流、高低温、短路以及反接保护功能●间歇式充电功能●智能电芯均衡管理●加热膜控制输出●带实时时钟标签的数据存储记录查询功能●可使用按键进入掉电模式●RE232串口实现远程监控●RS485串口用于级联电池间的通讯●四遥功能:遥测,遥信,遥控,遥调12345ABCDE3.优势EC 产品认证,TS16949企业认证,国家级软件企业认证。
多重认证,产品品质值得信赖。
分级报警安全控制机制确保系统高枕无忧。
数据记录功能(可选)--通过查询历史数据,了解相关产品实际使用性能,有助界定质量责任。
BMS产品规格书产品名称智能电源BMS从控客户机型产品型号HKW7SBMSS-V01版本V01日期2017-2-16制定:审查:核准:客户:审查:核准:文件版本:日期版本号修订说明修订人审核人批准人2017-02-09V1.0新定1.简介本保护板专门针对7S 三元电池组,有过压、欠压保护,充电过流、放电过流,短路保护,带均衡,带温度保护,带电量计,带通讯等功能。
本保护板适用于7串储能电池包。
2.功能特性高集成模拟前端 多级过流保护标准RS485通讯口 具有多种休眠及唤醒方式支持YD1363.3协议 充、放电温度保护高电压精度(≤10mV) 循环次数估算功能高电流精度 FCC 估算功能1路电池温度检测(≤3℃) 剩余容量估算功能SOC 估算功能 RS485通讯隔离SOH 估算功能 具有充电均衡功能短路保护功能 低功耗3.功能示意框图B+P+B-P-前端模拟IC MCU 隔离RS485主控7S 电池RSENSE 放电管充电管4.环境要求项目 参数单位充电工作温度-20~80℃放电工作温度-20~80 ℃工作湿度10~85(@40℃)%RH储存温度-25~85 ℃储存湿度10~85(@40℃)%RH5.电气特性5.1基本参数设置(注:以下参数除特殊注明以外,25℃环境温度下测试)测试项目详细内容最小值典型值最大值单位备注过充单节过充保护 4.22 4.25 4.28V 单节过充保护延迟时间0.5 1.0 2.0S单节过充保护恢复4.12 4.15 4.18V放电恢复总压过充保护29.5429.7529.96V 总压过充保护延时0.5 1.0 2.0S 总压过充保护恢复28.8429.0529.26V放电恢复过放单节过放保护 2.47 2.50 2.53V 单节过放保护延迟时间0.5 1.0 2.0S单节过放保护恢复2.973.00 3.03V充电恢复总压过放保护17.2917.517.71V 总压过放保护延时0.5 1.0 2.0S 总压过放保护恢复20.7921.021.21V充电恢复电流充电过流保护525558A充电过流保护延迟时间0.512S 充电过流保护恢复放电恢复;延时10S自恢复,连续10次保护锁定放电过流保护1525558A放电过流1保护延迟时间0.512S 放电过流保护恢复充电恢复;延时10S自恢复,连续10次保护锁定放电过流保护28090100A放电过流2保护延迟时间50100200ms放电过流2保护恢复充电恢复;延时10S自恢复,连续10次保护锁定短路保护100120140A短路延时300400500uS短路保护恢复充电恢复充电电流50A持续放电电流50A持续均衡均衡开启电压 4.07 4.1 4.13V 均衡关闭电压 3.97 4.0 4.03V 均衡开启压差40mV 均衡关闭压差20mV 均衡电流5090mA 均衡方式充电均衡温度充电过温保护606570℃充电过温保护恢复505560℃充电过温保护延时0.512S 充电低温保护-5-10-15℃充电低温保护恢复-505℃充电低温保护恢复延时0.512S 放电过温保护707580℃放电过温保护恢复606570℃放电过温保护延时0.512S 放电低温保护-25-30-35℃放电低温保护恢复-25-20-15℃放电低温保护恢复延时0.512S功耗正常工作50mA有充、放电;或有通讯;或有除欠压的保护休眠300500uA5.2休眠及唤醒5.2.1休眠当满足无充、放电,无通讯,无保护(除欠压保护)条件时,系统30S后进入待机模式。
产品规格书SPECIFICATION客户Customer 客户型号Customer Model项目名称Project Name JZ-JY-0011文件编号Document NO受控版本Controlled Revision 实施日期Issued Date编制Registered 审核Checked审核Checked 审核Checked批准Approved 批准Approved五、连线示意图及连接步骤Linking diagram and connecting steps1、充电接线方式the charging connecting method:充电器负极接P-;P-connects to the cathode of the charging;充电器正极接B+;B+ connects to the Anode of the charging;2、放电接线方式the discharging connecting method:负载负极接P-;P- pads connects to the cathode of the loader;负载正极接B+。
B+ connects to the anode of the charging.3、注意事项notes:将电池和本保护板组合好以后,初次上电时,如果发现无电压输出,请用专用充电器充电激活。
若仍有异常,请与厂家联系。
After assembling the battery and the protection board, if there is no voltage output when your first power on, please charge the battery with the special charger and it will work normal.If there is still abnormal, please contact us.六、使用和组装的注意事项The notes of using and assembling1、焊接电池引线时,一定要小心,不可接错或反接。
∙锂电池保护板是用来保护锂电池电芯安全的器件,锂电池具有放电电流大、内阻低、寿命长、无记忆效应等被人们广泛使用,锂离子电池在使用中严禁过充电、过放电、短路,否则将会使电池起火、爆炸等致命缺点,所以,在使用可充锂电池都会带有一块保护板来保护电芯的安全。
目录∙锂电池保护板的主要参数∙锂电池保护板的工作原理∙锂电池保护板的技术指标∙锂电池保护板的应用∙锂电池保护板的主要厂商锂电池保护板的主要参数∙锂电池保护板主要由保护IC和MOS管构成(1)保护IC主要参数1) 封装2) 过充电压3) 过充释放电压4) 过放电压5) 过放释放电压6) 耐压(2) MOSFET主要参数1) N沟、P沟2) 内阻3) 封装(TSSOP8 <简称薄片> 、SOP8<简称厚片>、SOT23-6等)4) 耐电流5) 耐电压6) 内部是否连通锂电池保护板的工作原理∙锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,保护板有两个核心部件:一块保护IC,它是由精确的比较器来获得可靠的保护参数;另外是MOSFET串在主充放电回路中担当高速开关,执行保护动作。
下面以DW01 配MOS管8205A进行讲解:激活保护板的方法:当保护板P+、P-没有输出处于保护状态,可以短路B-、P-来激活保护板,这时,Dout、Cout均会处于低电平(保护IC此两端口是高电平保护,低电平常态)状态打开两个MOS开关。
1.锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时,DW01 的第1脚、第3脚均输出高电平(等于供电电压),第二脚电压为0V。
此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚,8205A内的两个电子开关因其G极接到来自DW01 的电压,故均处于导通状态,即两个电子开关均处于开状态。
此时电芯的负极与保护板的P-端相当于直接连通,保护板有电压输出。
2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态,便立即断开第1脚的输出电压,使第1脚电压变为0V,8205A内的开关管因第5脚无电压而关闭。
产品规格书
SPECIFICATION FOR APPROVAL
一、产品特点
1.充放电同口设计;
2.板卡低功耗,减小对电池的损耗;
3.充放电线路低阻抗,减小充放电时电路回路的损耗;
4.放电MOS 钳位设计,放电MOS 关断后,不会误导通;
5.支持短路保护,更好地防护电池PACK;
6.带均衡功能,保证电池电压一致性。
二、主要应用范围
锂电自行车
锂电电动摩托车
储能锂电池
UPS电池
野外后备电源
锂电太阳能,风能路灯………
三、功能特性参数
四、保护板尺寸规格
尺寸:65 * 55 * 12(mm)(图片仅供参考,产品布局会根据需求有所调整)
五、使用注意事项
1.使用过程中请务必先阅读规格书后再使用;
2.接线时,先连接B-至电池负极;
3.在运输、测试、安装过程中,请做好防静电措施;
4.电池PACK 作业时,请注意散热板的安放位置,应当有利于散热;
5.使用过程中如出现异常情况,请立即停止使用。
产品规格书SPECIFICATION产品名称:通信后备电源锂电池保护板产品型号:LB-T15S-HP01客户名称:客户型号:版本:VER 0.1CUSTOMER APPROVED客户承认信华精机有限公司Shinwa Industries(China)Ltd.制作部门(Execution Dept.)制作Executed By审核Checked By确认Confirmed by营业部Sales Dept.批准Approved By段守宋变更履历表变更日期变更页码符号变更内容担当确认批准2012-7-23 初版V0.1 段守宋1.应用范围本产品适用于15串磷酸铁锂电池通信后备电源锂电池保护板。
2. 电气特性项目 符号 详细内容 标准V DET1过充电检测电压 3.90±0.05VtV DET1过充电检测延迟时间 1.2±0.5S 单体过充保护V REL1过充电解除电压 3.80±0.05VV DET2过放电检测电压 2.00±0.05VtV DET2过放电检测延迟时间 0.144±0.1S 单体过放保护V REL2过放电解除电压 2.30±0.10VV DET3过电流检测电压 0.15±0.015VI DP过电流保护电流 250±20AtV DET3检测延迟时间 ≤50ms保护解除条件 断开负载过流保护最大持续电流 ≤25A保护条件 负载短路T SHORT检测延迟时间 ≤500us 短路保护保护解除条件 断开负载内阻 R SS主回路通态电阻 VC=3.0V;R SS≤50mΩ消耗电流 I DD工作时电路内部消耗 ≤200uAT CP充电温度保护 无T CR充电温度恢复 无T DP放电温度保护 无温度保护T DR放电温度恢复 无均衡开启电压 3.60±0.10V 均衡均衡电流 75±5mA最大充电电压 58.5V 充电要求最大充电电流 ≤25A9PIN,PITCH=2.54mm,GB-22#线,线长=300mm带接头采样线7PIN,PITCH=2.54mm,GB-22#线,线长=300mm3.功能描述3.1 过充保护及恢复当任意一电芯的电压VCELL大于过充电检测电压(VDET1)且持续时间超过过压保护延时(tVDET1)时,保护板认为充电过压状态发生,充电MOSFET关闭,此时禁止向电池包充电。
当发生过压后最高电芯的电压VCELL恢复到过充恢复电压(VREL1)的时候,保护板认为过充电状态已经解除,充电MOSFET被打开,充电器可以对电池包充电。
Topt=25℃充电过压状态发生时,电池包可以对负载放电。
3.2 过放保护及恢复当任意一电芯的电压VCELL小于过放电保护电压(VDET2)且持续时间超过欠压保护延时(tVDET2)时,保护板认为过放电状态发生,放电MOSFET关闭,放电输出端P+对P-电压为零,此时禁止电池包对负载放电。
当发生过放后最低电芯的电压VCELL恢复到过放恢复电压(VREL2)的时候,保护板认为过放电状态已经解除,放电MOSFET被打开,电池包可以对负载放电。
放电欠压状态发生时,保护板进入休眠状态,在充电输入端加充电器可以激活。
3.3 放电过流保护及恢复当放电电流超过过流保护电流(IDP )且持续的时间大于(tVDET3),保护板进入到过流保护保护状态,在该状态下禁止充放电动作。
保护板进入过流状态后会锁定该状态,直到断开负载后恢复。
(直到充电输入端加充电器后恢复)3.4 短路保护及恢复当放电输出端P+对P-短路,保护板进入到短路保护状态,在该状态下禁止充放电动作。
保护板进入短路状态后会锁定该状态,直到断开负载后恢复。
3.5 温度保护及恢复当放电时放电温度开关检测端的温度到达设定的温度时,保护板进入放电过温保护状态,放电MOSFET关闭,在该状态电池包不能对负载放电。
当充电时充电温度开关检测端的温度到达设定的温度时,保护板进入充电过温保护状态,充电MOSFET关闭,在该状态充电器不能对电池包充电。
当温度开关检测端的温度下降到过温恢复设定的温度时,保护板从过温状态恢复。
4. PCBA技术指标:PCB板尺寸(mm) 150.0mm*75.0mm*1.6mm(长*宽*厚)尺寸公差(mm) 长宽±0.2mm,板厚±0.1mm板材 FR-4丝印 (silk bottom)白丝印,覆绿油铜箔 1OZ板面处理 无铅喷锡过孔阻焊,覆绿油塞孔边缘电脑铣边产品尺寸(mm) 150.0mm*75.0mm*16.0mm(长*宽*高)5.尺寸图6.保护板接点示意图:6.1 接线定义B- 连接到电池组的负极 即第1节电芯负极 B1 连接第1节电芯的正极 即第1节电芯正极 B2 连接第2节电芯的正极 即第2节电芯正极 B3 连接第3节电芯的正极 即第3节电芯正极 B4 连接第4节电芯的正极 即第4节电芯正极 B5 连接第5节电芯的正极 即第5节电芯正极 B6 连接第6节电芯的正极 即第6节电芯正极 B7 连接第7节电芯的正极 即第7节电芯正极 B8 连接第8节电芯的正极 即第8节电芯正极 B9 连接第9节电芯的正极 即第9节电芯正极 B10 连接第10节电芯的正极 即第10节电芯正极 B11 连接第11节电芯的正极 即第11节电芯正极 B12 连接第12节电芯的正极 即第12节电芯正极 B13 连接第13节电芯的正极 即第13节电芯正极 B14 连接第14节电芯的正极 即第14节电芯正极 带排插 信号排线B15/B+ 连接到电池组的正极 即第15节电芯正极 B- 连接接到电池组的负极 即第1节电芯负极 C+ 连接到电池组的正极 即第15节电芯正极 P+ 连接到电池组的正极 即第15节电芯正极 P-/C- 连接到负载/充电器的负极 放电/充电口负极 电源线6.2上电顺序1、先接B-(黑色14awg),接着连接电池24awg 电压信号排线:B-(黑色)、B1、B2、B3、B4、B5、B6、B7、B8、B9、B10、B11、B12、B13、B14、B15/B+;2、P-/C- : 接负载/充电器负极;3、充电器正极、负载正极 直接接到电池组B+正极7.可靠性试验项 目规 格高温保存试验在85℃环境下放置24小时,然后在常温常湿下放置16小时后测试,LB-T15S-PH01模块应满足信赖性试验标准。
低温保存试验在 -20℃环境下放置24小时,然后在常温常湿下放置16小时后测试,LB-T15S-PH01模块应满足信赖性试验标准。
高温动作试验LB-T15S-PH01模块必须能够在 +50℃ 环境下连续工作24小时,在此过程中,LB-T15S-PH01模块应满足信赖性试验标准。
.低温动作试验 LB-T15S-PH01模块必须能够在-10℃ 环境下连续工作24小时,在此过程中,LB-T15S-PH01模块应满足信赖性试验标准。
8.可靠性试验标准项目 符号 详细内容 标准V DET1过充电检测电压 3.90±0.05VtV DET1过充电检测延迟时间 1.2±0.5S 过充保护V REL1过充电解除电压 3.80±0.05V最大充电电流 ≤25AV DET2过放电检测电压 2.00±0.05V 过放保护tV DET2过放电检测延迟时间 0.144±0.1SV REL2过放电解除电压 2.30±0.10VV DET3过电流检测电压 0.15±0.015VI DP过电流保护电流 250±20A过流保护tV DET3检测延迟时间 ≤50ms保护解除条件 断开负载最大持续电流 ≤25A保护条件 负载短路短路保护T SHORT检测延迟时间 ≤500us保护解除条件 断开负载9.包装规范防静电气泡袋,纸箱包装。
10.使用注意事项1)焊接电池引线时,一定要小心,不可有错接或反接。
如发觉接错后,这块电路板可能已经损坏,需要经过重新测试合格才可以使用。
2)装配式保护板不要直接接触到电芯表面,以免损坏电芯。
装配要牢固可靠。
3)使用中注意引线头、烙铁、焊锡等不要碰到电路板上的元器件,否则有可能算坏本电路板。
4)使用过程中要注意防静电,防潮,防水等。
5)使用过程中请遵循设计参数及使用条件,不得超过本规格书中的值,否则有可能损坏保护板。
6)将电池组和保护板组合好以后,初次上电如发现无电压输出或者充不进电,请检查接线是否正确,若仍有异常,请联系我们。
7)在对装好保护板的电池组进行充放电测试时请不要使用电池老化柜对电池组各节电池电压进行测量,否则有可能损坏保护板和电池。
8)本保护板没有0V电池充电功能,电池一旦出现0V的情况,电池性能将严重退化,甚至有可能损坏,为了不损坏电池,用户在长期(电池组容量荷电大于2AH,储存超出3个月)不使用时需定期充电以补充电量;而在使用时放完电后需在12小时内及时充电,防止电池因自耗电而放电至0V。
9)本保护板无配备反充电保护功能,在使用时不可将充电输入反接,否则将可能损坏保护板。
备注:贵司收到样机以及规格书后,请及时回复,如在7 天之内无回复,我司将视贵司已承认此规格与送 样样机。
贵司订单超过50PCS 则需要签回承认书,若没有签回,我司也将视贵司已承认此规格与送样样机。
规格书中的图片为通用机型的图片,可能与送样样机有一定的差异;此份规格书信华保留最终解释权。
------本文结束------。
