三端可调式集成稳压电源电路安装

三端集成稳压器的标准连接方式三端集成稳压器的标准连接方式通常包括以下步骤：
1.输入端（IN）：这是稳压器的电源输入端，应连接到电源电压。

2.输出端（OUT）：这是稳压器的电源输出端，应连接到需要稳定电压的设备或电路。

3.地线端（GND）：这是稳压器的地线端，应连接到电源和设备或电路的公共地线。

在连接时，还需要注意以下几点：
•在输入端和地线之间，以及输出端和地线之间，通常需要连接电容，以帮助稳定电源电压和过滤噪声。

•选择合适的稳压器是非常重要的，需要考虑输入电压、输出电压、电流等参数。

•在使用过程中，需要注意稳压器的散热问题，避免过热导致性能下降或损坏。

以上就是三端集成稳压器的标准连接方式，希望对你有所帮助。

1/ 1。

LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图一、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图---LM317 介绍LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性调整率和负载调整率也比标准的固定稳压器好。

LM317 内置有过载保护、安全区保护等多种保护电路。

通常LM317 不需要外接电容，除非输入滤波电容到LM317 输入端的连线超过 6 英寸（约15 厘米）。

使用输出电容能改变瞬态响应。

调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM317 能够有许多特殊的用法。

比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317 的极限就行。

当然还要避免输出端短路。

还可以把调整端接到一个可编程电压上，实现可编程的电源输出。

1、特性：可调整输出电压低到1.2V保证1.5A 输出电流典型线性调整率0.01% 典型负载调整率0.1% 80dB 纹波抑制比输出短路保护过流、过热保护调整管安全工作区保护标准三端晶体管封装。

2、电压范围：LM317 1.25V 至37V 连续可调。

二、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 外形引脚图三、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 参数1、绝对最大额定值2、LM317 电气参数四、LM317 稳压器介绍、引脚图、参数、工作原理及应用电路图--- LM317 工作原理LM317 的输入最同电压为30 多伏，输出电压1.5----32V.。

电流1.5A.。

不过在用的时候要注意功耗问题。

.注意散热问题。

LM317 有三个引脚。

一个输入一个输出一个电压调节。

输入引脚输入正电压，输出引脚接负载，电压调节引脚一个引脚接电阻（200 左右）在输出引脚，另一个接可调电阻（几K）接于地。

电子教案三端可调式集成稳压电源电路安装课题：三端可调式集成稳压电源电路安装科目：电子装配技训单位：宝鸡理工学校电工电子教研组姓名：何慧强授课班级：电信0735班电信0736班一、教学内容：三端可调式集成稳压电源电路安装二、教学目标：知识目标：1、了解三端可调式集成稳压电源原理；2、了解三端可调式集成稳压器的使用方法；能力目标：1、培养学生分析电路结构、工作过程的能力；2、提高学生电子装配的基本技能和技巧；情感目标：通过教学激发学生的求知欲望，增强学生的自信心和成就感，培养学生互相合作的团队精神。

三、教学重难点1、教学重点：掌握三端可调式稳压电源电路的安装和调试2、教学难点：了解三端可调式稳压电源电路的工作原理四、教学方法讲授法、演示法、示范法、实践练习五、教时：2课时教学过程：1、电路结构：（1）电路原理图（2）电路组成：变压器T 、电路指示灯、LED 、1R 、桥式整流电路41VD VD -、滤波电容1C 、稳压电路（2C 、3C 、4C 、5VD 、6VD 、2R 、RP 及317LM 等）。

2、元器件参数：电阻器：1R ΩK 25、 2R ΩK 240、 RP ΩK 7.4电容器：1C （电解电容）V F 63/470μ2C （圆片电容）V F 63/1.0μ 3C （电解电容）V F 50/10μ 4C （电解电容）V F 50/47μ 二极管：61VD VD - 40071N发光二极管：LED 3φ 红色集成电路IC :三段可调式稳压器317LM （317CW ）3、元器件识别与检测：问题：1、色环电阻器的识别方法是什么？2、本次电路中电容器主要以什么方式标称标称容量？3、如何判别二极管的正负极性？4、如何检测二极管的质量好坏？5、三段可调式稳压器317LM 的管脚名称是什么？各起什么作用？4、元器件的安装与焊接：要求：（1）电路板的准备（打孔、打磨等）；（2）元器件应分类安装，由低到高、依次安装，便于操作；（3）同类元器件一次性安装完毕后，应及时焊接，一次分类进行，直至所有元器件安装、焊接完毕；（4）元件安装应按常规要求进行安装；（5）焊接时应掌握好时间和温度；（6）焊接应牢固，焊点应光滑、明亮、呈椎体，不应出现虚焊、假焊及桥焊等现象。

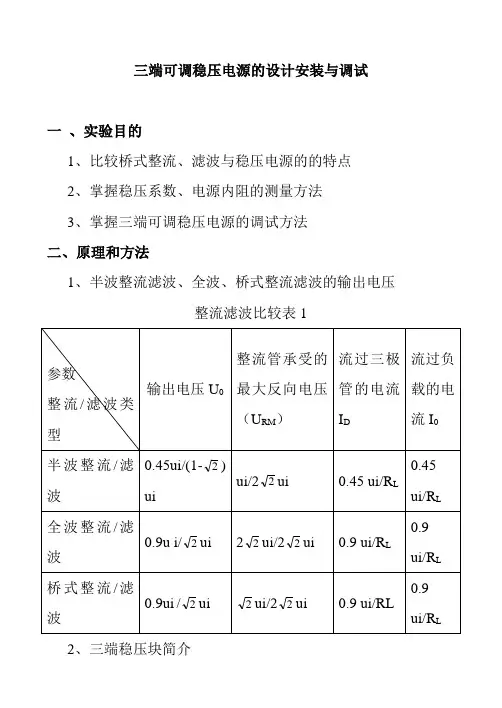

三端可调稳压电源的设计安装与调试一、实验目的1、比较桥式整流、滤波与稳压电源的的特点2、掌握稳压系数、电源内阻的测量方法3、掌握三端可调稳压电源的调试方法二、原理和方法1、半波整流滤波、全波、桥式整流滤波的输出电压整流滤波比较表12、三端稳压块简介三端稳压器比较表2型号输出电流输出极性输入输出压差管脚排列输出电压范围78 XX 78XX 1.5A+固定2—3V XX（V）78MXX500mA78LXX100mA79 XX 79XX 1.5mA—固定2—3V XX（V）79MXX500mA79LXX100mALM317 0.1—1.5A+可调<40V1.2—37（V）LM337 0.1—1.5A—可调<40V1.2—37（V）3、衡量稳压电源的性能指标：纹波系数：整流的目的是要得到直流电，因此输出的交流分量越小越好。

纹波系数 =交流分量的总有效值/ 直流分量74电源内阻：指输入电压不变时，由负载的变化而引起的输出电压的变化与输出电流的变化之比。

即：稳压系数：指负载不变，电网电压变化±10%(200V 或240V)时，输出的直流电压的相对变化量与输入直流电压的相对变化量之比。

即：0'0|/=∆--==∆∆∆=O cc c ooo O c c o o u I u u u u u u I u u u u S 其中用晶体管毫伏表测量整流/滤波的交流分量；用万用电表的直流电压档测量直流电压分量三、实验内容 1、实验线路说明实验线路如图1所示：R 的两端固定电压在1.25V ，流过的电流为1.25/R ，则U O =I R R+[I R +I ADJ ]R W ，所以I ADJ =50uA<<I R ,U O ≈I R (00=∆∆∆-=i u I u R76R W +R)=1.25(1+ R W /R) 即：将R 固定，只要调节R W ，即可改变稳压电源的输出电压。

三端可调式集成稳压器三端可调式集成稳压器输岀电压可调，稳压精度高，输岀纹波小，只需外接两只不同的电阻，即可获得各种输岀电压。

1 •分类它分为三端可调正电压集成稳压器和三端可调负电压集成稳压器。

三端可调式集成稳压器产品分类见表733 。

LM137M/237M/337M 0.5 —1.2 s — 37LM137/237/3371.5—1.2 s — 37 2 •引脚排列三端可调式集成稳压器引脚排列图如图 736所示。

除输入、输岀端外，另一端称为调整端图7.3.6 三端可调式集成稳压器引脚排列图a ) TO-220 封装b ) T0-3 封装3.三端可调式集成稳压器基本应用电路1) .基本应用电路及输岀电压估算电路如图 7.3.7 所示。

U 0=1.2~37V 连续可调。

I O E.5A , I omin > 5mA.CW317的U R EF 固定在1.2V , I ADJ =50 A ,忽略不计U 0=1.2 ( 1+R/R i ) VCWJ37CWJ17图7.3.7 三端可调式集成稳压电路2) .外接元器件选取为保证负载开路时I Omin A 5mA R max=U EF/5mA=240 Q。

U OmaX=37V, R为调节电阻，代入U O表达式求得R2为7.16k Q左右，取6.8k Q。

C2是为了减小R两端纹波电压而设置的，一般取10卩F o G是为了防止输岀端负载呈感性时可能岀现的阻尼振荡，取1卩F o C i为输入端滤波电容，可抵消电路的电感效应和滤除输入线窜入干扰脉冲，取0.33卩F VD、VD2是保护二极管，可选整流二极管2CZ52。

3) . U I选取u I =28S40V，U| U OA3V o 当U°U omax37V,U| 40Vo。

三端稳压管怎么接线及方法说明
三端稳压管工作原理三端稳压管分固定稳压和可变稳压2种。

一、三端固定稳压管工作原理1、三端固定稳压IC有正输出（78系列）和负输出（79系列）两种类型。

2、78系列原理图：
3、工作原理：上图与一般分立件组成的串联调整式稳压电源十分相似，不同的是增加了启动电路，恒流源以及保护电路，为了使稳压器能在比较大的电压变化范围内正常工作，在基准电压形成和误差放大部分设置了恒流源电路，启动电路的作用就是为恒流源建立工作点。

Rsc是过流保护取样电阻RA、RB组成电压取样电路实际路是由一个电阻网络构成，在输出电压不同的稳压器中，采用不同的串、并联接法，形成不同的分压比。

通过误差放大之后去控制调整管的工作状态，以形成和稳定一系列预定的输出电压，因此在图中将RA画成可变电阻形式。

79系列稳压器也是一种串联调整式稳压电源，但它的调整管处于共射工作状态，属集电极输出型稳压电路，其工作原理与78系列类似。

二、三端可变稳压管工作原理1、作为输出电压可变的集成三端稳压管也有正输出和负输出两种类型。

2、以三端稳压管LM317为例原理图：
3、工作原理：LM317的输出电压（也就是稳压电源的输出电压）U0为两个电压之和，即
A、B两点之间的电压和加在R2上的电压，而IR2实际上是两路电流之和，UR1为恒定电压1.25V，R1是一个固定电阻，所以，IR1是一个恒定的电流。

另一路是LM317调整端流出的电流ID，LM317稳定工作时，它的值基本上恒定。

调节R2，则，UR2=R*IR2是随R2变化的，可见，输出电压可以通过R2调节。

另外，LM317内含保护功能、工作稳定可靠等。

三端集成稳压器应用电路方案作者：章克明来源：《科技创新与应用》2013年第33期摘要：三端集成稳压器具有体积小、可靠性高、使用灵活方便等特点，广泛应用于各种电子设备中。

文章介绍几种三端集成稳压器的的应用电路方案，并给出了实际应用电路的具体参数，电路实用性强，应用实践证明效果良好。

关键词：三端集成稳压器；基本应用；扩展应用随着半导体集成电路技术的迅速发展，采用串联型稳压电路基本原理，集成了过压、过流、过热等保护电路，具有较大功率输出，稳定性能好的三端集成稳压器应运而生。

它具有体积小，可靠性高，使用灵活，价格低廉等优点，因此具有广泛的应用。

1 三端集成稳压器基本应用电路方案所谓三端是指电压输入端、电压输出端和公共接地端。

输出有正负两种电压，W78XX系列为三端固定正电压输出的集成稳压器，如W7805、W7812等。

W79XX系列为三端固定负电压输出的集成稳压器，如W7905、W7912等。

另外还有三端可调集成稳压器，如LM317等。

W78XX和W79XX系列构成的基本稳压电路，输入端的电容Ci是在输入线较长时用于旁路高频干扰脉冲，减少输入波纹电压，接线不长时可省略。

输出端的电容CO用来改善暂态响应，使瞬时增减负载电流时不致引起输出电压有较大的波动，削弱电路的高频噪声。

Ci、CO 一般在0.1μF～1μF之间。

2 三端集成稳压器扩展应用电路方案2.1 扩压电路①固定抬高输出电压，电路如图1所示。

如果需要输出电压UO高于手边现有的三端集成稳压器的输出电压时，可用一只稳压二极管VZ将三端集成稳压器的公共端电位抬高到稳压管的击穿电压UZ，此时，实际输出电压UO等于稳压器原输出电压与UZ之和。

将普通二极管正向运用来代替VZ，同样可起到抬高输出电压的作用，若将二极管换成发光二极管LED，不但能提高输出电压，而且LED发光还起到电源指示作用。

②输出电压可调电路。

利用78XX系列固定输出稳压电路，也可以组成电压可调电路，如图2。
