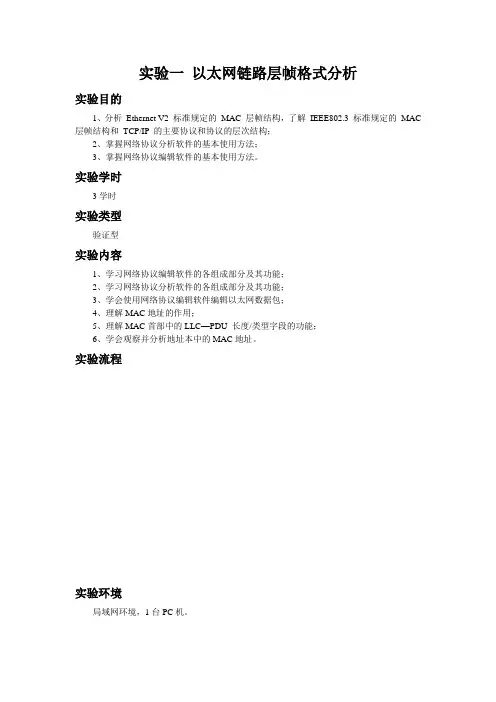

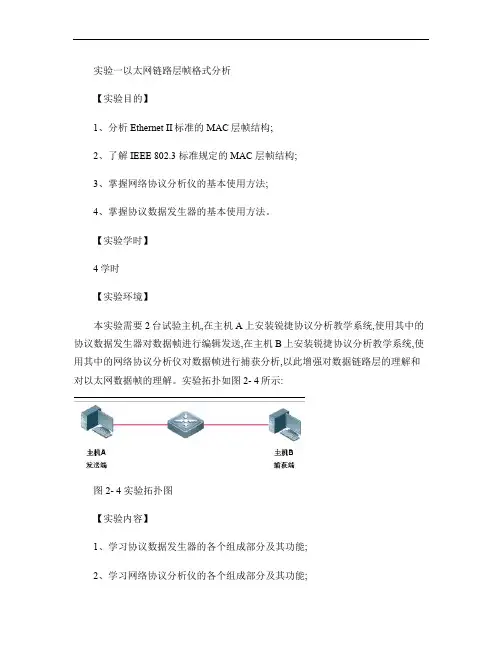

实验一以太网链路层帧格式分析
实验目的
1、分析Ethernet V2 标准规定的MAC 层帧结构，了解IEEE802.3 标准规定的MAC 层帧结构和TCP/IP 的主要协议和协议的层次结构；
2、掌握网络协议分析软件的基本使用方法；
3、掌握网络协议编辑软件的基本使用方法。
实验学时
3学时
实验类型
验证型
实验容
1、学习网络协议编辑软件的各组成部分及其功能；
2、学习网络协议分析软件的各组成部分及其功能；
3、学会使用网络协议编辑软件编辑以太网数据包；
4、理解MAC地址的作用；
5、理解MAC首部中的LLC—PDU 长度/类型字段的功能；
6、学会观察并分析地址本中的MAC地址。
实验流程
实验环境
局域网环境，1台PC机。
实验原理
详见《计算机网络》教材（P79和P92）或相关书籍，然后进行说明阐述
实验步骤
步骤1：运行ipconfig命令
1、在Windows的命令提示符界面中输入命令：ipconfig /all，会显示本机的网络信息：
2、观察运行结果，获得本机的以太网地址。
步骤2：编辑LLC信息帧并发送
1、在主机A，打开协议编辑软件，在工具栏选择“添加”，会弹出“协议模版”的对话框，如图所示，在“选择生成的网络包”下拉列表中选择“LLC协议模版”，建立一个LLC帧；
添加一个数据包
2、在“协议模版”对话框中点击“确定”按钮后，会出现新建立的数据帧，此时在协议编辑软件的各部分会显示出该帧的信息。如图所示：
新建的LLC帧
数据包列表区中显示：新帧的序号(为0)、概要信息；
协议树中显示以太网MAC层协议；
数据包编辑区中显示新帧各字段的默认值；
十六进制显示区中显示新帧对应的十六进制信息。
3、编辑LLC帧
在数据包编辑区中编辑该帧；具体步骤为：
编辑LLC帧
填写“目的物理地址”字段；
方法一：手工填写。
方法二：选择”地址本”中主机B的IP地址，确定后即可填入主机B的MAC地址；
填写“源物理地址”字段，方法同上，此处为了提示这是一个在协议编辑软件中编辑的帧，填入一个不存在的源物理地址；
注意：协议编辑软件可以编辑本机发送的MAC帧，也可以编辑另一台主机发送MAC 帧，所以，源物理地址字段可以填写本机MAC地址，也可以填写其他主机的物理地址。但要注意网络协议分析软件中过滤器的设置，否则会捕获不到数据包。
协议树中会显示LLC；其中的目标服务访问点和源服务访问点，可以不变。
LLC的控制字段容不需改变，因此最低位为零（传输时的第一位），表示信息帧。
发送数据包
4、数据包编辑区与十六进制显示区是联动的，选中数据包编辑区中的某一字段，该字段对应的十六进制值会相应地改变颜色，观察十六进制显示区中该帧的信息。
5、点击工具栏或菜单栏中的“发送”，在弹出的“发送数据包”对话框上选中“循环发送”，填入发送次数，选择“开始”按钮，即可按照预定的数目发送该帧。在本例中，选择发送10次，如上图所示。
6、在主机B的网络协议分析软件一端，点击工具栏的“开始”按钮，对数据帧进行捕获，按“结束”按钮停止捕获。捕获到的数据帧会显示在页面中，可以选择两种视图对捕获到的数据帧进行分析，会话视图和协议视图，如图所示的会话视图可以清楚的看到捕获数据包的分类统计结果：
