三、交流异步电动机变频调速的理论基础问题3-1：在电动机调速时，为什么要保持每极磁通量为额定值不变？对直流电机和交流异步电机，分别采用什么方法使电机每极的磁通恒定？异步电机的气隙磁链在每相定子中的感应电动势E g =4.44f 1N 1k N1Φm 如果使Eg/f 1=K 气隙磁链保持不变，要保持直流电机的磁通恒定，因为其励磁系统是独立的，只要对电枢反应的补偿合适，容易做到保持磁通恒定。
要保持交流异步电机的磁通恒定，必须采用恒压频比控制。
问题3-2：交流异步电动机的恒压频比控制有哪三种方式？试就其实现难易程度、机械特性等方面 进行比较。
Eg/f 1=K ，气隙磁链在每相定子中的感应电动势/输入频率为恒值，机械特性非线性，难实现，加定子电压补偿的目标，改善低速性能。
T max ，n m 与频率无关，机械特性平行，硬度相同，类似于直流电动机的降压调速，属于恒转矩调速。
U 1/f 1=K ，定子相电压/输入频率为恒值，U 1定子相电压，机械特性非线性，易实现。
f 1接近额定频率时，T max 变化不大，f 1的降低，T max 变化较大，在低速时甚至拖不动负载。
实际上U 1/f 1=常数，由于频率很低时定子电阻损耗相对较大， 不可忽略，故必须进行定子电压补偿。
E 2/f 1=K ，转子磁链在每相定子中的感应电动势/输入频率为恒值，E 2转子磁链在每相定子中的感应电动势（忽略转子电阻损耗）转子磁链恒值，机械特性线性， 稳态性能和动态性能好，最难实现。
这是矢量控制追求的目标。
问题3-3：交流异步电动机变频调速系统在基速以上和基速以下分别采用什么控制方法，磁通、转矩、功率呈现怎样的变化规率？并请用图形表示。
恒磁通调速（基频以下）U 1/f 1=常数，并补偿定子电阻损耗。
恒功率调速（基频以上）升高电源电压时不允许的，f 1Φm =KE g 0f T f带定子电压补偿的U 1/f 1=KφφmU1fnUnnT在频率上调时，只能保持电压不变。
交流变频调速基本原理交流变频调速是指通过改变交流电源的频率来调节机电的转速，实现对机电的调速控制。
它是现代工业中广泛应用的一种调速方式，具有调速范围广、调速精度高、能耗低等优点。
本文将详细介绍交流变频调速的基本原理。
一、交流机电的基本原理交流机电是利用交流电源产生的旋转磁场来驱动转子旋转的机电。
根据机电的结构和工作原理的不同，可以分为异步机电和同步机电两种。
1. 异步机电异步机电是最常用的一种交流机电，也是应用最广泛的机电之一。
它的转速与供电频率成正比，即转速随着频率的增加而增加。
异步机电的转速与电源频率之间的关系由下式表示：n = (120f) / p其中，n为机电的转速（单位：转/分钟），f为电源频率（单位：赫兹），p为机电的极对数。
2. 同步机电同步机电的转速与供电频率成正比，但与异步机电不同的是，同步机电的转速是固定的，与电源频率彻底同步。
同步机电的转速由下式表示：n = (120f) / p其中，n为机电的转速（单位：转/分钟），f为电源频率（单位：赫兹），p为机电的极对数。
二、交流变频调速的原理交流变频调速的基本原理是通过改变电源的频率来改变机电的转速。
当电源频率改变时，机电的转速也会相应改变。
交流变频调速系统主要由变频器、机电和控制器组成。
1. 变频器变频器是交流变频调速系统的核心设备，它能够将固定频率的交流电源转换为可调频率的交流电源。
变频器通过控制输出电压的频率和幅值，实现对机电的调速控制。
变频器通常由整流器、逆变器和控制电路组成。
整流器将交流电源转换为直流电源，逆变器将直流电源转换为可调频率的交流电源。
控制电路负责接收来自控制器的指令，控制变频器的输出频率和幅值，从而实现对机电的调速控制。
2. 机电机电是交流变频调速系统中的执行器，负责将电能转换为机械能，驱动负载工作。
机电的转速与供电频率成正比，通过改变电源的频率，可以改变机电的转速。
机电的转速与负载的转矩之间存在一定的关系，通过控制电源频率和幅值，可以实现对机电的调速控制。
交流电机变频调速原理交流电机变频调速原理引言：交流电机是现代工业生产中广泛使用的一种电动机，其工作原理是根据电流的方向和大小来控制转子的运动方式。
然而，交流电机的转速、效率和精确度往往受到电源频率的限制。
为了克服这些限制，交流电机变频调速技术应运而生。
本文将深入探讨交流电机变频调速的原理、应用和优势，并分享个人对这个主题的观点和理解。
一、交流电机基础知识1.1 交流电机的原理交流电机是一种以电动力为动力，通过转子和定子的相互作用来实现动力转换的设备。
它是利用交流电流的方向和大小来控制转子的旋转速度和方向。
1.2 交流电机的分类交流电机主要分为感应电机和同步电机两类。
感应电机是最常见的交流电机，适用于大多数家用电器和工业设备。
同步电机则适用于高精度运动控制和同步功率传输场景。
二、交流电机变频调速原理2.1 变频调速的概念交流电机变频调速是一种通过改变电源频率来控制电机转速的技术。
它通过将交流电源的频率进行调整，改变电机转子的运动方式，从而实现对电机速度的精确控制。
2.2 变频器的工作原理变频器是交流电机变频调速系统中的核心设备。
其工作原理是将电源的交流电转换为直流电，然后再将其转换为可调频率和可调幅度的交流电。
这样，就能够实现对电机转速的精确控制。
2.3 变频调速的优势交流电机变频调速具有如下优势：- 比传统调速技术更加节能高效，可以根据实际需求调整电机转速，避免能耗的浪费。
- 减小了机械设备的开停次数，延长了设备的使用寿命。
- 实现了电机的平稳启动和停止，减轻了电机的冲击和振动。
- 提高了系统的控制精度和变速范围，更好地适应不同负载和工艺要求。
三、交流电机变频调速的应用3.1 工业生产中的应用交流电机变频调速广泛应用于工业生产中，如风机、泵站、中央空调系统等。
它们的调速需求较高，变频调速技术能够满足这些需求，并提高生产效率和降低能源消耗。
3.2 家用电器中的应用变频调速技术在家用电器中也有广泛应用，如洗衣机、空调和冰箱等。
交流异步电动机变压变频调速系统设计与仿真异步电动机变压变频调速系统是一种常见的电动机调速系统，可以实现电动机转速的精确控制和调节。
本文将介绍异步电动机变压变频调速系统的设计和仿真。
首先，异步电动机的调速原理简要介绍。
异步电动机是一种常用的交流电动机，其转速通常由额定电压和频率决定。
通过改变电动机的电压和频率，可以实现对电动机的调速。
变压变频调速系统通过调节电压和频率的大小，改变电动机的转速。
在设计异步电动机变压变频调速系统之前，首先要确定电动机的参数。
电动机的参数包括额定功率、额定电压、额定电流等，这些参数可以从电动机的标牌上获取。
另外，还需要确定变压变频器的参数，包括额定电压范围、频率范围等。
这些参数将决定整个系统的性能。
设计异步电动机变压变频调速系统的关键是选取合适的变压变频器。
变压变频器是将电网的交流电转换为可调频率和可调电压的交流电的装置。
根据电动机的额定电压和变压变频器的额定电压范围，选取合适的变压变频器，以满足调速系统的要求。
设计异步电动机变压变频调速系统的下一步是进行系统的电路设计。
电路设计包括电动机的接线和变压变频器的接线。
电动机的接线要根据电动机的型号和相数来进行，确保电机的正常运行。
变压变频器的接线要根据变压变频器的接线图进行，确保变压变频器与电动机的连接正确。
完成电路设计后，还需要进行系统的控制设计。
控制设计包括电机的启动和停止控制、电机的转速控制等。
启动和停止控制一般采用按钮控制或者遥控控制，可以通过按钮或者遥控装置来启动和停止电动机。
转速控制一般采用PID控制器进行，通过调节变压变频器的输出电压和频率，来实现对电动机转速的控制和调节。
完成设计后，可以使用仿真软件进行系统的仿真。
常用的仿真软件有MATLAB/Simulink、PSIM等。
通过仿真可以验证系统的设计是否正确，并进行性能评估。
仿真结果可以用来优化系统的设计，提高系统的性能。
综上所述，异步电动机变压变频调速系统的设计和仿真是一个系统工程，需要从确定电动机和变压变频器的参数开始，进行电路设计和控制设计，最后进行仿真验证。
交流异步电动机变频调速设计异步电动机是工业生产过程中广泛使用的一种电机，widely used in industrial production. 它的运转速度受到电源的频率和极数的影响，因此在一些应用场合需要采取变频调速技术，以满足不同负载下的运转需求。
本文将介绍异步电动机变频调速设计的基本原理和具体实现方法。
一、异步电动机变频调速的原理异步电动机通过电源提供的交流电源驱动，其转速 n与电网频率 f 和定子极数 P 相关，公式为：n=60f/P 。
如图1所示，当电网频率为50Hz、极数为4极时，异步电动机的转速为1500 rpm。
当需要在同一台异步电动机下实现不同转速时，可以采用变频调速技术。
变频调速的原理是通过变频器改变电网电源的频率和电压，从而改变异步电动机的转速。
变频器通过将电源中的直流信号转换成相应的交流信号进行调节，例如通过将电源中的50Hz的电信号转换为30~50Hz的交流信号，使得异步电动机的转速得到调节。
二、异步电动机变频调速的实现方法1.输入电源与三相异步电动机连接。
2.将电源中的交流信号转换为直流信号，通过功率恒定的逆变器将直流信号转换为变频输出的交流信号。
3.通过多种控制方法调节电压频率，从而实现异步电动机转速的控制。
通常采用矢量控制和定速控制两种控制方式。
3.1 矢量控制矢量控制是一种高精度、高性能的控制方法，可以使异步电动机在不同的负载下达到相同的速度和扭矩。
矢量控制适用于较高的调速要求，可以在满足较高控制精度的同时，实现更好的动态性能。
3.2 定速控制定速控制是一种简单、常用的变频控制方法。
该方法通过设定电机的运行速度来调节输出频率和电压，使得异步电动机具有稳定的转速和扭矩。
三、结论本文通过介绍异步电动机变频调速的原理和实现方法，可以实现异步电动机在不同负载条件下达到相同的转速和扭矩，提高了运行效率和能源利用率。
异步电动机变频调速技术的应用将得到更加广泛的推广和应用。
交流异步电动机变频调速原理在异步电动机调速系统中，调速性能最好、应⽤最⼴的系统是变压变频调速系统。
在这种系统中，要调节电动机的转速，须同时调节定⼦供电电源的电压和频率，可以使机械特性平滑地上下移动，并获得很⾼的运⾏效率。
但是，这种系统需要⼀台专⽤的变压变频电源，增加了系统的成本。
近来，由于交流调速⽇益普及，对变压变频器的需求量不断增长，加上市场竞争的因素，其售价逐渐⾛低，使得变压变频调速系统的应⽤与⽇俱增。
下⾯⾸先叙述异步电动机的变压变频调速原理。
交流异步电动机变频调速原理：变频器是利⽤电⼒半导体器件的通断作⽤把电压、频率固定不变的交流电变成电压、频率都可调的交流电源。
现在使⽤的变频器主要采⽤交—直—交⽅式（VVVF变频或⽮量控制变频），先把⼯频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。
变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。
交-直部分整流电路：由VD1-VD6六个整流⼆极管组成不可控全波整流桥。
对于380V的额定电源，⼀般⼆极管反向耐压值应选1200V，⼆极管的正向电流为电机额定电流的1.414-2倍。
（⼆）变频器元件作⽤电容C1：是吸收电容,整流电路输出是脉动的直流电压，必须加以滤波，变压器是⼀种常见的电⽓设备，可⽤来把某种数值的交变电压变换为同频率的另⼀数值的交变电压，也可以改变交流电的数值及变换阻抗或改变相位。
压敏电阻：有三个作⽤,⼀过电压保护,⼆耐雷击要求,三安规测试需要.热敏电阻：过热保护霍尔:安装在UVW的其中⼆相,⽤于检测输出电流值。
选⽤时额定电流约为电机额定电流的2倍左右。
充电电阻：作⽤是防⽌开机上电瞬间电容对地短路，烧坏储能电容开机前电容⼆端的电压为0V；所以在上电（开机）的瞬间电容对地为短路状态。
如果不加充电电阻在整流桥与电解电容之间，则相当于380V电源直接对地短路，瞬间整流桥通过⽆穷⼤的电流导致整流桥炸掉。

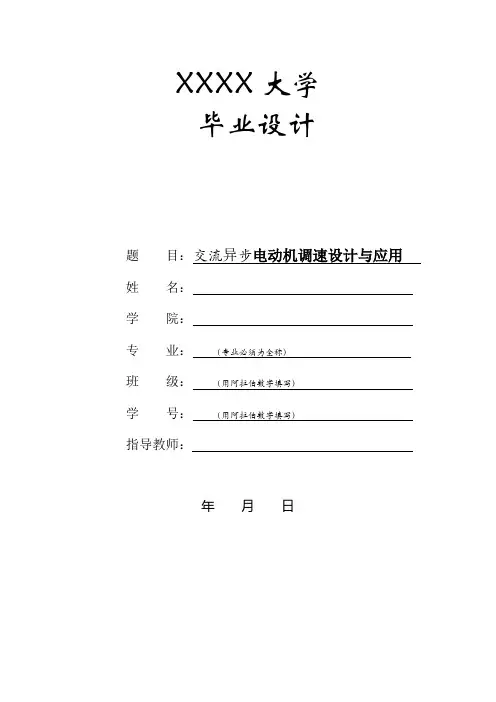

XXXX大学毕业设计题目：交流异步电动机调速设计与应用姓名：学院：专业：（专业必须为全称）班级：（用阿拉伯数字填写）学号：（用阿拉伯数字填写）指导教师：年月日目录目录 (1)摘要 (2)第1章绪论 (3)1．1电气传动技术的发展概况 (3)1．2 定子调压调速 (3)1．3 串级调速 (3)1．4 变极调速 (4)1．5 变频调速 (4)1．6普通交流异步电动机变频调速调速范围的问题 (4)第2章变频调速技术及其应用 (5)2．1变频调速技术的意义与应用 (5)2．2异步电动机的变频变压调速(VVVF) (5)2．3变频器的基本结构 (5)2．4 SPWM变频器的原理 (6)第3章普通交流异步电动机变频调速性能 (9)3．1普通交流异步电动机的T形等效电路 (9)3．2交流异步电动机起动频率范围的确定 (9)3．3交流异步电动机起动原理 (10)第4章普通交流异步电动机变频调速最佳调速范围 (12)4．1变频调速对普通交流异步电动机的影响 (12)4．2 电动机性能的测试方法及设备 (14)结论与展望 (15)参考文献 (16)致谢 (17)摘要普通交流异步电动机变频调速系统被广泛应用，但是，普通交流异步电动机都是按恒频、恒压设计的，在频率改变时，电动机的参数和性能都将发生改变。
由于异步电动机本身的非线性性，加上工作频率的改变，使其建模非常困难，因此，长期以来，在设计普通交流异步电动机变频调速系统时，只是凭借经验确定一些重要参数。
本论文计算分析了在基频以下、以恒压频比方式供电下，变频调速时普通交流异步电动机启动电流、转矩的变化规律，并提出了根据电动机负载确定其最佳启动频率范围的方法。
然后，以具体的普通交流异步电机变频调速系统为研究对象，重点测试了变频调速时异步电动机的各项性能数据，并据此提出了普通交流异步电动机变频调速的最佳调速范围，从而为普通交流异步电动机变频调速系统的设计提供了重要的理论依据。
