afm原子力显微镜测试原理
AFM（原子力显微镜）测试原理是基于原子间相互作用力来检测样品表面形貌的一种技术。
其工作原理是将一个对微弱力极敏感的微悬臂一端固定，另一端有一微小的针尖，针尖与样品表面轻轻接触。
由于针尖尖端原子与样品表面原子间存在极微弱的排斥力，通过在扫描时控制这种力的恒定，带有针尖的微悬臂将对应于针尖与样品表面原子间作用力的等位面而在垂直于样品的表面方向起伏运动。
利用光学检测法检测法，可测得微悬臂对应于扫描各点的位置变化，从而可以获得样品表面形貌的信息。
AFM的主要组成部分包括力检测模块、位置检测模块和反馈系统。
当原子力显微镜探针的针尖与样品接近时，在针尖原子和样品表面原子之间相互作用力的影响下，悬臂梁会发生偏转引起反射光的位置发生改变。
当探针在样品表面扫过时，光电检测系统会记录激光的偏转量（悬臂梁的偏转量）并将其反馈给系统，最终通过信号放大器等将其转换成样品的表面形貌特征。
AFM的主要特点是能够观察到纳米尺度的物体，甚至可看到原子。
采用原子力显微镜法在得到其粒径数据的同时可观察到纳米粒子的形貌，并通过原子力显微镜还可观察到纳米粒子的三维形貌。
然而，该法也存在一定的局限性，由于观察的范围有限，得到的数据不具有统计性。
以上内容仅供参考，如需更多信息，可查看AFM的相关文献或咨询专业技术人员。
原子力显微镜（afm）的基本构成原子力显微镜（Atomic Force Microscope，简称AFM）是一种用来观察物质表面形貌的高精密显微镜。
它采用原子力探针技术，可以在几个纳米至几个微米的尺度范围内进行观测，并能提供非常高分辨率的表面形貌信息。
AFM的基本构成包括机械支撑系统、探针系统和控制系统。
下面将分别介绍其构成要素。
1.机械支撑系统：机械支撑系统是AFM的重要组成部分，用于稳定和保持探针与样品之间的相对位置。
它通常由几个关键部件组成：-扫描装置：扫描装置用于水平移动样品或探针，以实现对样品表面的扫描。
扫描装置由X、Y、Z三个方向上的驱动器组成，可实现物理、电机或压电驱动。
-压电陶瓷：压电陶瓷在AFM中用于控制探针的位置和微小位移。
当施加电压时，压电陶瓷会发生形变，从而移动探针的位置。
-悬臂杆：悬臂杆作为一种机械支撑装置，用于支撑和稳定探针的位置。
悬臂杆通常由弹性材料制成，如硅或硅质材料。
2.探针系统：探针系统是AFM的核心部件，用于接触和测量样品表面的形貌。
探针系统通常由两个主要组件组成：-探针：探针是AFM中与样品直接接触并进行测量的部分。
它通常由硅制成，并在其一侧附着探针尖端。
探针尖端具有非常小的尺寸，在几纳米至几十纳米之间。
-接收器：接收器用于接收探针与样品之间的相互作用力。
它通常由光学或电子传感器组成，可测量探针的位移，并将其转换为电信号。
3.控制系统：控制系统用于控制和测量AFM的各种参数，以提供准确的表面形貌信息。
它通常由几个关键组件组成：-仪器控制器：仪器控制器用于控制AFM的各种操作，如扫描速度、力量控制等。
它具有一个用户界面，可以通过操作界面进行参数设置和图像显示。
-数据采集卡：数据采集卡用于接收和记录探针接触样品时的力信号，并将其转换为数字信号。
这些数据可以被后续分析软件用于生成图像和数据处理。
-反馈系统：反馈系统用于监测和控制探针与样品之间的相互作用力。
它通过比较实际测量力和设定的参考力，并调整探针位置和扫描速度，以保持探针与样品之间的相对位置不变。
原子力显微镜原理介绍原子力显微镜（Atomic Force Microscope，AFM）是一种利用原子力相互作用的显微镜，可以在原子尺度上对样品表面进行高分辨率的成像。
AFM具有高分辨率、高灵敏度、无需对样品进行特殊处理等优点，被广泛应用于材料科学、生物科学等领域。
AFM的原理基于力电荷耦合作用。
当扫描探针和样品表面之间存在距离时，由于它们之间的静电力、范德华力及表面张力等作用，会使探针弯曲。
AFM通过在探针上施加压电力来对探针进行调节，使与样品表面的相互作用力保持恒定，从而测量得到探针的形变信息。
通过对形变信息的处理，可以得到样品表面的三维拓扑图像。
AFM的核心组成部分是扫描探头和力传感器。
扫描探头通常由一个尖端和一段弯曲的弹簧杆组成。
尖端的大小一般在纳米尺度，可以用于成像不同大小和形状的样品。
弹簧杆的弯曲情况则是通过力传感器来测量的。
在AFM操作过程中，首先将样品固定在一个大型可移动的扫描平台上。
然后，将扫描探头靠近样品表面，使其与样品之间的距离保持在1-10纳米的量级范围内。
通过扫描平台的控制，可以使探针在样品表面上进行扫描。
当探针在样品表面上移动时，它所受到的相互作用力会随着扫描位置的改变而改变。
根据探针的形变，可以准确测量样品表面的高程和形貌信息。
AFM可以通过不同的模式进行操作，常见的模式包括接触模式、非接触模式和振动模式等。
接触模式是最常用的模式，通过将探针与样品表面保持接触，测量形变信息。
非接触模式则是通过探针与样品表面之间的范德华力进行作用，避免了对样品的破坏。
振动模式则是通过控制探针的共振频率来得到形变信息。
AFM不仅可以提供样品表面形貌信息，还可以测量样品的力学性质。
通过改变探针与样品表面之间的相互作用力的大小和方向，可以测量样品的硬度、弹性模量等力学参数。
总之，原子力显微镜是一种利用原子力相互作用实现高分辨率成像的显微镜。
通过测量探针的形变信息，可以获得样品表面的三维拓扑图像和力学性质。
化学物质的原子力显微镜原子力显微镜（Atomic Force Microscope，AFM）是一种能够获得材料表面拓扑结构信息的先进纳米分析仪器。
利用其高分辨率的成像能力，我们可以观察和研究化学物质的微观结构和性质。
本文将介绍原子力显微镜的工作原理、应用领域以及未来的发展趋势。
一、工作原理原子力显微镜是一种基于在原子尺度上感知力的技术。
其工作原理可以简单概括为通过探针与样品表面之间的相互作用来获取样品表面形貌信息。
其关键部件是一个高精度的微悬臂，类似一个弹簧，其尖端装配有一个纳米级的探针。
当探针靠近样品表面时，通过悬臂的微弯变化，可以感知到与样品表面的相互作用力。
通过记录探针与样品的相对位置变化，就可以重构出样品的表面形貌。
二、应用领域1. 材料科学研究：原子力显微镜可以帮助我们观察材料的晶格结构、表面形貌和纳米尺度下的力学性质。
这对于材料研究和新材料的开发具有重要意义。
2. 纳米电子学：原子力显微镜可以在纳米尺度上探测和调控器件的结构和性能。
这对于纳米电子器件的设计和制备具有重要的参考价值。
3. 生物医学领域：原子力显微镜可用于研究生物材料的表面形貌、细胞力学性质和蛋白质折叠状态。
这对于生物医学研究、药物开发和疾病诊断具有重要作用。
三、未来发展趋势1. 高速成像：目前，原子力显微镜的成像速度相对较慢，通常需要几分钟到几小时来获得一张高质量的成像图像。
未来的发展方向是提高成像速度，实现快速、实时的成像。
2. 多模式集成：当前的原子力显微镜通常只能提供一种成像模式，如接触模式或非接触模式。
未来的发展方向是实现多模式集成，使得同一台仪器能够提供多种不同的成像模式。
3. 原位测量：原子力显微镜通常是在大气环境下进行成像，而在许多应用领域，如材料科学和生物医学，所研究的样品往往需要在真空、高温或湿润等特殊环境下进行测量。
未来的发展方向是实现原位测量，使得原子力显微镜能够适应更多的实际应用需求。
结语原子力显微镜作为一种强大的纳米级成像工具，已经在许多领域展现出巨大的潜力。
原子力显微镜（afm）的基本构成原子力显微镜（Atomic Force Microscope，简称AFM）是一种测量样品表面形貌和力学性质的仪器。
它是在20世纪80年代末发展起来的一种非接触式表面探测技术。
AFM可以在几个纳米至亚纳米尺度范围内进行表面测量，可用于对样品的形貌、磁性、电导率等性质进行研究。
下面将介绍AFM的基本构成。
1.扫描压电陶瓷动力系统：该系统由扫描器和压电陶瓷驱动器组成。
扫描器通常由三个方向的压电陶瓷构成，通过改变瓷片的形变来实现样品表面的扫描。
压电陶瓷驱动器则负责产生电压信号，控制扫描器的移动。
这个系统的精度决定了扫描和测量的精度。
2.悬臂梁/探针：AFM的探测部分由一个非常尖锐的探针组成。
探针的尖端通常是金或硅制成，其尺寸可以从几纳米到亚纳米。
悬臂梁/探针连接到悬臂支撑系统，其作用是传递扫描过程中对样品表面的力信号。
3.光学探测系统：AFM使用光学技术来获取样品的形貌信息。
光学系统通常包括激光光源、光学透镜和位移检测器。
激光光源发出一束光束，照射到悬臂梁上，并反射到位移检测器上。
位移检测器测量悬臂的挠度，并将其转换为电信号。
4.反馈系统与力曲线：AFM通过一个反馈系统来实现对扫描过程中的力信号的控制。
反馈系统会监测探针受到的力，将其与设定的力进行比较并进行调整，以保持恒定的力作用在探针上。
此外，反馈系统还会记录力曲线，即探针所受到的力与其在样品表面扫描位置之间的关系。
5.控制和数据分析系统：AFM的控制系统通过电脑来实现。
该系统控制扫描器的移动和力信号的获取，并根据获取的数据进行分析和处理。
用户可以通过电脑软件来控制AFM仪器的各种参数，并进行样品表面的三维成像、力谱分析等。
除了以上基本构成外，AFM还可以根据研究需求配备不同的显微镜头，以扩展其应用范围。
常见的显微镜头包括原子力显微镜（Atomic Force Microscope，简称AFM）、磁力显微镜（Magnetic Force Microscope，简称MFM）、电导率显微镜（Conductive Atomic Force Microscope，简称C-AFM）等。
原子力显微镜原子力显微镜（Atomic Force Microscope，简称AFM）是一种高分辨率的显微镜技术，通过探针与样品表面的相互作用，可以获取纳米级的表面形貌和力学性质信息。
本文将介绍原子力显微镜的原理、应用以及未来的发展前景。
一、原理原子力显微镜的工作原理基于触针与样品表面的相互作用力，通过探测器对这种相互作用力进行检测和测量。
主要包括力探头、支撑结构、扫描部件、力传感器等多个部分。
当力探头接近样品表面时，表面原子与力探头上的原子之间会发生排斥或吸引的作用力，力探头被弯曲，力的大小和方向与样品表面的形貌和力学性质有关，通过探测器的测量，可以得到样品表面精细的拓扑信息。
二、应用领域原子力显微镜在材料科学、生物科学、纳米技术等领域有着广泛的应用。
1. 材料科学原子力显微镜可以用于材料的表面结构和形貌研究。
通过观察样品表面的凹凸不平、纳米级的颗粒分布等可以得到材料的表面形貌信息。
同时，还可以通过测量样品表面的硬度和弹性模量来评估材料的力学性质。
2. 生物科学生物领域中，原子力显微镜可以用于观察和研究生物分子的结构和相互作用。
通过将生物样品固定在一个稳定的平台上，可以观察到生物分子的三维结构，从而研究其功能和性质。
此外，原子力显微镜还可以用于细胞力学性质的研究，例如细胞的刚度、粘附性等。
3. 纳米技术在纳米技术领域，原子力显微镜扮演着重要的角色。
可以利用原子力显微镜来观察纳米颗粒的形貌、尺寸和分布，对纳米结构进行表征和分析。
此外，原子力显微镜还可以用于纳米加工、纳米操纵等方面的研究。
三、未来发展前景原子力显微镜作为一种重要的纳米级表征工具，其发展前景非常广阔。
1. 提高分辨率随着技术的不断发展，原子力显微镜的分辨率得到了大幅度的提高。
未来，我们可以预期原子力显微镜的分辨率将越来越高，可以观察到更加微小的结构和表面特征。
2. 多种模式的结合目前已经存在多种不同的原子力显微镜工作模式，例如接触模式、非接触模式、谐振模式等。

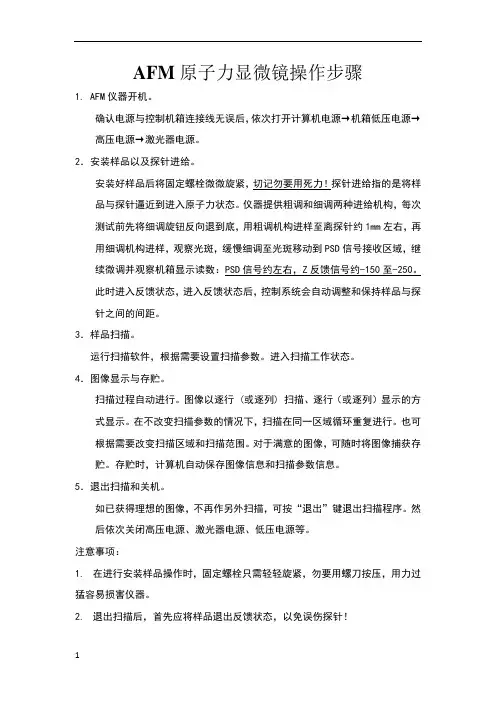

AFM原子力显微镜操作步骤
1. AFM仪器开机。
确认电源与控制机箱连接线无误后，依次打开计算机电源→机箱低压电源→高压电源→激光器电源。
2．安装样品以及探针进给。
安装好样品后将固定螺栓微微旋紧，切记勿要用死力！探针进给指的是将样品与探针逼近到进入原子力状态。
仪器提供粗调和细调两种进给机构，每次测试前先将细调旋钮反向退到底，用粗调机构进样至离探针约1mm左右，再用细调机构进样，观察光斑，缓慢细调至光斑移动到PSD信号接收区域，继续微调并观察机箱显示读数：PSD信号约左右，Z反馈信号约-150至-250。
此时进入反馈状态，进入反馈状态后，控制系统会自动调整和保持样品与探针之间的间距。
3．样品扫描。
运行扫描软件，根据需要设置扫描参数。
进入扫描工作状态。
4．图像显示与存贮。
扫描过程自动进行。
图像以逐行 (或逐列) 扫描、逐行（或逐列）显示的方式显示。
在不改变扫描参数的情况下，扫描在同一区域循环重复进行。
也可根据需要改变扫描区域和扫描范围。
对于满意的图像，可随时将图像捕获存贮。
存贮时，计算机自动保存图像信息和扫描参数信息。
5．退出扫描和关机。
如已获得理想的图像，不再作另外扫描，可按“退出”键退出扫描程序。
然后依次关闭高压电源、激光器电源、低压电源等。
注意事项：
1.在进行安装样品操作时，固定螺栓只需轻轻旋紧，勿要用螺刀按压，用力过猛容易损害仪器。
2.退出扫描后，首先应将样品退出反馈状态，以免误伤探针！
3.在进行样品更换时，为安全考虑，应先关闭高压电源。
更换好以后重新开启高压电源。
牛津仪器原子力显微镜中文说明书第一章：概述牛津仪器原子力显微镜（Atomic Force Microscope，简称AFM）是一种高分辨率的显微镜，它利用原子力和距离探测技术，能够对样品表面进行高精度的成像和测量。
AFM不同于传统的光学显微镜，它可以在纳米尺度下观察和研究样品的表面形貌和物理性质。
第二章：原理AFM的工作原理基于原子力相互作用和力探测技术。
通过将探针靠近样品表面，并测量探针与样品之间的相互作用力，可以得到样品表面的拓扑图像。
AFM的探测器通常采用悬臂梁或压电晶体，通过探针的弯曲或振动来检测相互作用力的变化。
第三章：仪器结构AFM主要由扫描单元、探针、力传感器、控制电路和图像处理系统等组成。
扫描单元负责探针在样品表面的扫描运动，探针则负责与样品表面相互作用。
力传感器用于测量探针与样品之间的相互作用力，控制电路则负责对传感器信号进行处理和控制。
图像处理系统用于将探测到的信号转化为样品表面的图像。
第四章：操作流程使用AFM时，首先需要将样品固定在扫描平台上，并调整扫描范围和扫描速度。
接下来，调节探针使其与样品表面接触，并通过力传感器调整扫描力。
随后，启动扫描单元，开始对样品表面进行扫描。
扫描完成后，通过图像处理系统可以获得样品表面的拓扑图像。
第五章：应用领域AFM广泛应用于纳米科学、材料科学、生物科学等领域。
在纳米科学中，AFM可以用于研究纳米材料的形貌和性质，如纳米颗粒、纳米管等。
在材料科学中，AFM可以用于表征材料的表面粗糙度、硬度等参数。
在生物科学中，AFM可以用于观察生物分子的结构和相互作用。
第六章：技术发展趋势随着纳米科学和纳米技术的发展，AFM也在不断演进和改进。
目前，已经出现了多种改进型AFM，如近场原子力显微镜（SNOM）和电势原子力显微镜（EFM）。
这些改进型AFM在分辨率、成像速度和功能方面都有所提升，进一步拓宽了AFM的应用范围。
结论牛津仪器原子力显微镜是一种高分辨率的显微镜，通过原子力相互作用和距离探测技术，可以对样品表面进行高精度的成像和测量。

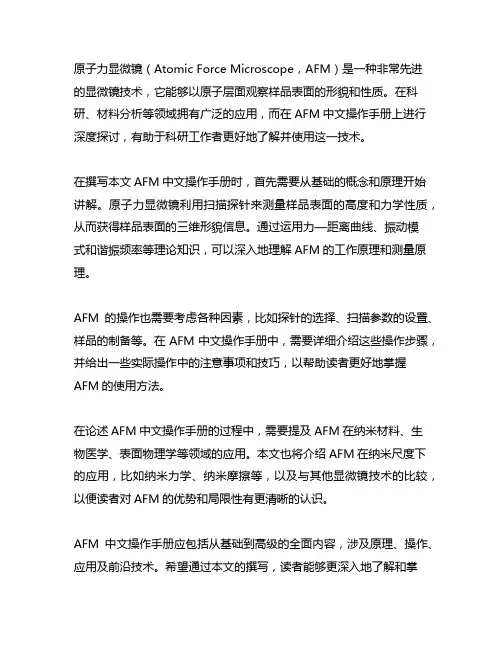

原子力显微镜（Atomic Force Microscope，AFM）是一种非常先进的显微镜技术，它能够以原子层面观察样品表面的形貌和性质。
在科研、材料分析等领域拥有广泛的应用，而在AFM中文操作手册上进行深度探讨，有助于科研工作者更好地了解并使用这一技术。
在撰写本文AFM中文操作手册时，首先需要从基础的概念和原理开始讲解。
原子力显微镜利用扫描探针来测量样品表面的高度和力学性质，从而获得样品表面的三维形貌信息。
通过运用力—距离曲线、振动模式和谐振频率等理论知识，可以深入地理解AFM的工作原理和测量原理。
AFM的操作也需要考虑各种因素，比如探针的选择、扫描参数的设置、样品的制备等。
在AFM中文操作手册中，需要详细介绍这些操作步骤，并给出一些实际操作中的注意事项和技巧，以帮助读者更好地掌握AFM的使用方法。
在论述AFM中文操作手册的过程中，需要提及AFM在纳米材料、生物医学、表面物理学等领域的应用。
本文也将介绍AFM在纳米尺度下的应用，比如纳米力学、纳米摩擦等，以及与其他显微镜技术的比较，以便读者对AFM的优势和局限性有更清晰的认识。
AFM中文操作手册应包括从基础到高级的全面内容，涉及原理、操作、应用及前沿技术。
希望通过本文的撰写，读者能够更深入地了解和掌握AFM这一先进的显微镜技术。
在个人观点和理解方面，我认为AFM作为一种高级的显微镜技术，对于纳米尺度下的表面形貌和性质的研究具有非常重要的意义。
AFM的发展可以帮助科研工作者更好地解决纳米材料表征和纳米尺度下的材料性质研究等问题，对于促进纳米技术和纳米科学的发展有着重要的作用。
总结回顾，AFM中文操作手册的撰写应注重全面性、深度性和灵活性，同时也要考虑到读者的需求和理解程度。
希望本文能够为广大科研工作者和学习者提供有价值的参考，帮助他们更好地理解和应用AFM这一先进的显微镜技术。
AFM中文操作手册的撰写是为了帮助科研工作者更好地了解和使用原子力显微镜技术。
原子力显微镜工作原理
原子力显微镜（Atomic Force Microscope，AFM）是一种基于
原子力相互作用的显微技术，可以对样品表面进行高分辨率的观察和测量。
它采用了原子尖端探头（probe）与样品表面之
间的相互作用力，通过测量探头的运动来获取样品表面的拓扑信息。
AFM工作原理如下：
1. 探头与样品接近：AFM探头通常是由硅或者金属制成的细
小尖端，通过纳米级的探头扫描系统与样品表面接近。
2. 测量力的变化：当探头接近样品表面时，离子力和排斥力等作用力会发生变化，导致探头受到力的作用而发生微小的弯曲。
AFM通过测量探头发生的变化来分析样品表面的拓扑特征。
3. 探头运动的感测：AFM使用悬臂梁（Cantilever）作为探头
的支撑杆，悬臂梁上有微小的刻线成像探头，可以感知悬臂梁的振动和弯曲。
悬臂梁通过光束偏转仪或者干涉仪等方式来测量探头的运动。
4. 构建图像：通过移动探头进行扫描，记录不同位置的悬臂梁运动，进而得到样品表面的拓扑图像。
刻线探头的位置变化可以被转换成电信号，然后通过计算机进行数字化处理和图像生成。
AFM具有高分辨率、非破坏性、样品适应性广及可对生物分
子进行观测等优点，在生物学、材料科学、纳米科学等领域有着广泛的应用。
原子力显微镜使用说明书1. 简介原子力显微镜（Atomic Force Microscope，简称AFM）是一种高分辨率的显微镜，广泛应用于材料科学、纳米技术等领域。
本使用说明书将详细介绍AFM的操作步骤和注意事项。
2. 准备工作在操作之前，请确保以下准备工作已完成：- 确保AFM设备已正确连接并接通电源。
- 检查样品台的清洁度，并确保样品已固定在样品台上。
- 打开AFM软件，并建立起与设备的连接。
3. 扫描模式选择AFM支持多种扫描模式，包括接触模式、非接触模式和磁力模式等。
根据实际需求选择合适的扫描模式，并进行相应设置。
4. 扫描参数设置扫描参数的设置对于获得高质量的扫描图像至关重要。
以下是常用的扫描参数及其设置建议：- 扫描速度：根据样品的特性和对扫描速度的要求，选择适当的数值。
- 扫描范围：根据需要观察的区域大小，设置扫描范围。
- 采样点数：增加采样点数可以提高图像的分辨率，但也会增加扫描时间。
5. 调整探针探针的调整是AFM操作中的关键步骤。
请按照以下步骤进行调整：- 将探针插入探针头，并确保固定牢固。
- 使用AFM软件中的调整功能，使探针与样品表面轻轻接触。
- 调整探针位置，使扫描范围内的区域清晰可见。
6. 开始扫描在确认准备工作和参数设置无误后，可以开始进行扫描操作：- 在AFM软件中点击“开始扫描”按钮。
- 观察扫描图像，确保图像清晰、无明显噪音和畸变。
7. 数据分析与处理扫描完成后，可以进行数据的进一步分析和处理：- 使用AFM软件提供的分析工具，对图像进行放大、平滑或滤波等处理。
- 导出数据或保存图像，以便后续的数据分析和报告撰写。
8. 注意事项- 操作时要轻拿轻放，避免对设备和样品造成损坏。
- 注意维护样品台的清洁，避免杂质对扫描结果的影响。
- 避免操作环境中的振动和电磁干扰，以确保扫描质量。
- 遵守使用原子力显微镜的标准操作规程和安全准则。
9. 故障排除在使用 AFM 过程中，可能会遇到一些常见的故障，请参考以下建议进行排除：- 如果扫描图像出现严重噪音或畸变，检查探针的固定情况，并重新调整探针。
什么是原子力显微镜
原子力显微镜（Atomic Force Microscope，简称AFM）是一种用于研究包括绝缘体在内的固体材料表面结构的高级分析仪器。
它通过检测待测样品表面和一个微型力敏感元件之间的极微弱的原子间相互作用力来研究物质的表面结构及性质。
原子力显微镜主要由两部分组成：微悬臂和反馈系统。
微悬臂是一对微弱力极端敏感的细小臂，一端固定，另一端的微小针尖接近样品表面。
当针尖与样品相互作用时，作用力将使得微悬臂发生形变或运动状态发生变化。
反馈系统则负责实时监测微悬臂的变化，并通过调整针尖与样品之间的距离或改变针尖的形状来保持微悬臂的稳定。
在原子力显微镜中，扫描样品时，利用传感器检测微悬臂的变化，就可获得作用力分布信息。
这些信息可以以纳米级分辨率获得表面形貌结构信息及表面粗糙度信息。
由于原子力显微镜既可以观察导体，也可以观察非导体，从而弥补了扫描隧道显微镜的不足。
以上信息仅供参考，如有需要，建议查阅相关网站。
AFM原子力显微镜操作步骤AFM（Atomic Force Microscope）原子力显微镜是一种能够实现对试样表面形貌和表面性质的高分辨率成像和测量的仪器。
下面是AFM原子力显微镜的操作步骤：1.准备工作：确定试样种类和尺寸，根据需要挑选合适的扫描模式、扫描速率和探针。
2.系统开启：打开电源，并按照厂家提供的操作手册启动电脑上的AFM软件。
3.校准仪器：a.确保仪器处于水平状态，用气体水平仪校准水平。
调整扫描单元位置，保证扫描单元离试样距离合适。
b.检查、校准AFM探针和光学显微镜对焦。
4.准备试样：将试样安装在AFM试样台上，确保试样平整、干燥，并且表面无明显污染。
a.对于生物样品，可以用细胞培养板或者玻璃片制作好的试样片。
b.对于无机材料或者金属样品，可以直接将样品放置在AFM试样台上。
5.扫描参数设置：根据试样的特性、扫描要求等因素，设置AFM扫描参数。
a.选择扫描模式，例如接触模式、非接触模式、振动模式等。
b.设置扫描速率、扫描范围、扫描线数等参数。
c.根据试样的硬度和粗糙度，选择合适的探针。
6.扫描操作：在AFM软件上点击开始扫描按钮，开始扫描操作。
a.操作软件上的控制面板，调整探针的位置和垂直力。
b.根据扫描要求，在试样上选择合适的扫描范围进行扫描。
c.实时观察显示的图像，适时调整扫描参数。
7.获得扫描结果：结束扫描后，保存扫描结果图片和数据。
a.可以将图像保存为位图格式或者矢量图格式。
b.可以对扫描图像进行分析和处理，例如计算表面粗糙度、测量高度差等。
8.仪器关闭：a.关闭扫描单元和激光仪器，并将扫描头移到安全位置。
b.关闭电源，关闭软件，关闭电脑。
需要注意的是，在操作AFM原子力显微镜时，要注意探针的安全使用和样品的保护。
此外，根据具体设备的不同，操作步骤可能会有些差异，确保按照操作手册进行操作。
原子力显微镜的原理及应用原子力显微镜（Atomic Force Microscope，AFM）是一种基于扫描探针显微技术的非接触式三维表面形貌和力学性质测量仪器。
它利用微米尺度探针对样品表面进行扫描，测量表面的力学性质，并通过计算机处理得到样品表面的高度图像等详细信息。
AFM的原理和应用十分广泛，下面将详细介绍。
首先，AFM的原理是基于微弹簧原理。
它通过在探针的针尖上附加微弹簧，使探针与样品表面之间的相互作用力引起弹簧变形。
当探针在样品表面扫描时，弹簧变形的程度与样品表面的形貌及力学性质有关。
通过测量探针的弯曲程度，可以得到样品表面的形貌信息。
同时，AFM还可以在样品表面施加特定的力，从而测量样品的力学性质，如弹性模量、硬度等。
AFM的应用非常广泛。
首先，AFM可以用于材料表面的形貌测量。
与传统的光学显微镜相比，AFM可以以原子级的分辨率观察到材料表面的微观结构，如晶体的缺陷、表面的均匀性等。
这对于材料的研究和表征具有重要意义。
此外，AFM还可以用于纳米材料的表征，如纳米颗粒的大小和形状等。
其次，AFM可以用于生物科学的研究。
由于AFM能够在液体环境下进行扫描，可以直接观察细胞和生物分子的表面形貌和力学特性。
这对于研究细胞的结构和功能，以及生物分子的相互作用具有重要意义。
例如，科学家可以利用AFM观察细菌细胞的形态变化，进一步研究其生长和分裂的机制。
此外，AFM还可以用于纳米器件的制备和表征。
在纳米器件的制备中，AFM可以用于实时监测纳米颗粒的形貌和尺寸，控制其生长过程。
在纳米器件的表征中，AFM可以用于观察金属或半导体材料的电子结构和缺陷分布，从而评估器件的质量和性能。
最后，AFM还可以应用于表面力学性质的研究。
不同材料的表面具有不同的硬度和弹性模量等力学性质。
通过在AFM的探针上施加不同的力，可以得到样品表面的硬度分布和弹性模量分布等重要信息。
这对于材料的力学性能研究和材料改性具有重要意义。
