稳压二极管的识别与检测方法 - 电子元器件稳压二极管是电子电路特殊是电源电路中常见元器件之一,与一般二极管不同的是,它常工作于PN结的反向击穿区,只要其功耗不超过最大额定值,就不致损坏。
1.稳压二极管的识别常见的稳压二极管有两只引脚,但也有少数稳压二极管为三只引脚(如2DW7),除通过外壳的标志识别外,初学人员更应学会用万用表区分稳压二极管与一般二极管。
(1)稳压二极管正、负极的识别方法。
稳压二极管正、负极的识别方法和一般二极管相同,可利用PN结正、反向电阻不同的特性进行识别,实践中常用指针式万用表的R×1k档测量两引脚之间的电阻值,红、黑表笔互换后再测量一次。
两次测得的阻值中较小的一次,黑表笔所接引脚为稳压二极管正极,红表笔所接引脚为负极。
有三只引脚的稳压管从外形类似三极管,但其内部是两只正极相连的稳压二极管,如附图所示。
这种稳压管正、负极的识别方法与两只引脚的稳压管相同,只需测出公共正极(即第脚),另两脚均为负极。
(2)一般二极管与稳压二极管的区分方法。
先将万用表置R×1k档,按前述方法测出二极管的正、负极;然后将黑表笔接被测二极管负极,红表笔接二极管正极,此时所测为PN结反向电阻,阻值很大,表针不偏转。
然后将万用表转换到R×10k档,此时表针假如向右偏转肯定角度,说明被测二极管是稳压二极管;若表针不偏转,说明被测二极管可能不是稳压二极管(说明:以上方法仅适于测量稳压值低于万用表R×10k档电池电压的稳压二极管)。
上述测量方法的原理是,万用表R×10k档的表内电池电压比R×1k 档高得多,若稳压二极管的稳压值低于该电池电压,则用R×10k档测量时稳压二极管的PN结就会齐纳击穿,表现为阻值读数下降很多。
而一般二极管的反向耐压均较高,R×10k档的表内电池电压不足以使其反向击穿。
当然,假如稳压二极管的稳压值高于表内电池电压,表针也不会偏转,用上述方法也就不能区分被测二极管的类型了。
稳压二极管的工作原理基于稳压二极管的稳压电路图简单的说,(稳压二极管)其实就是利用(二极管)反向击穿后在继续增加(电流)的情况下二极管两端电压保持不变特性制成的二极管。
就普通二极管而言反向击穿不可恢复,稳压二极管则相反。
稳压电路上图是稳压二极管组成的最简单的稳压电路,输入10V直流电压,输出约6V左右输出电压,利用欧姆定律我们可以很容易的计算各元件的取值。
假定需要输出6V,5ma稳压管的稳压值选取6V左右,稳压管的额定电流大于5MA即可,我们可以用10V-6V(稳压二极管稳压值)=4V 也就是说有4V的电压加在了与稳压管串联的(电阻)上,我们用4V/5ma=800欧电阻。
实际选取1K电阻就可以得到6V左右电压。
下面我们来I简单的分析一下这个简单的电路,当输入电压升高时,负载RL的电压也会随之升高,稳压二极管电流增大,由于其电压不变为6V所以多余的电流以电压形式加在电阻R上,形成稳压。
当输出电压不变负载电流加大时,电阻R上的电流,压降随之增大。
负载电压下降,此时稳压管中的电流急剧下降,使R上的压降随之减小从而保持R上的压降基本不变,使负载电压趋于稳定。
上图稳压电路由于稳压精度及输出电流等弊端目前已经很少使用,但是此电路诠释了稳压二极管的(工作原理)。
为了提高输出电流人们把稳压二极管与三极管结合形成如下串联型稳压电路:稳压二极管扩流电路由此电路可知三极管B极被固定为6V,由于BE间存在0.7V左右压降所以此电路输出约5.3V的电压,由于负载RL与三极管E极相连接,构成射极跟随器,所以只要UB固定不变,输出电压就会基本保持不变。
常用的78系列稳压器就采用这种原理,只不过将电压的波动取样,取调整三极管B极,控制输出电压。
上述两种稳压电路已经淘汰,目前我们可以采用78系列三端稳压器,也可以采用LM2596等高新能稳压器件进行稳压。
所以稳压二极管现在有了如下应用。

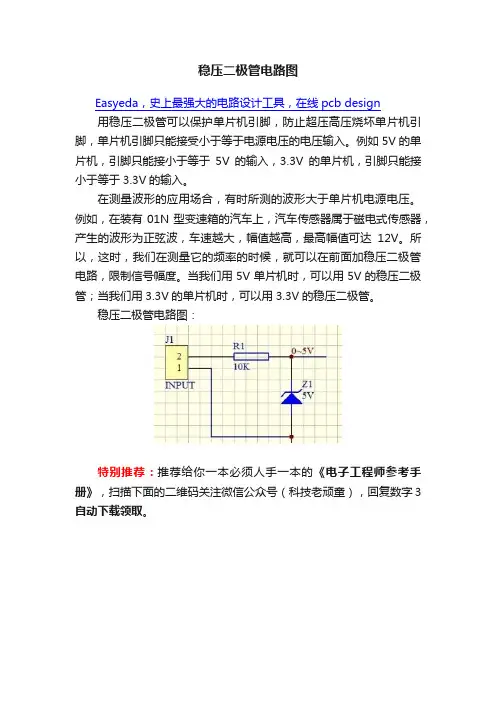

保护在mos管G极S极连接适当稳压二极管,当GS电压超过GS击穿电压时稳压二极管导通,电压被牵制在稳压稳压二极管的稳压值上,从而保护MOS管不被击穿。
第 5 课 直流稳压电路工作原理分析与理解193 1.电路分析(1)这一稳压电路的作用也是稳定电路中A 点的直流工作电压,为放大器提供稳定的直流工作电压。
(2)分析这一电路的工作原理需要运用二极管的管压降特性,当二极管导通后,其管压降是基本不变的,对于硅二极管而言这一管压降是0.6V 。
(3) VD1、VD2和VD3串联起来,直流工作电压+V 通过R1加到这三只串联二极管上,使三只二极管同时导通,这样电路中A 点的直流工作电压是3 × 0.6 = 1.8V ,而且是稳定的,达到稳定电路中A 点直流工作电压的目的。
2.电路故障分析(1)这一电路的故障分析基本思路与前面稳压电路的故障分析相同,主要分析VD1、VD2和VD3开路和击穿时的电路故障现象。
(2) VD1、VD2和VD3是串联电路,根据串联电路的特性可以方便地分析这一电路的故障。
(3)当三只二极管中有一只二极管开路时,这一串联电路就开路,不存在稳压功能,而且电路中A 点直流电压升高许多;当其中有一只二极管短路时,电路中A 点的直流电压下降0.6V ,由于A 点正常直流工作电压本来就低,因此任意一只二极管短路都将影响到放大器的正常工作。
5.4.2 稳压二极管典型稳压电路工作原理分析与理解图5-45所示是稳压二极管稳压电路。
电路中,VD1是稳压二极管;U i 是没有经过稳压的直流电压,在这一电路中是输入电压;U o 是经过这一电路稳定后的直流输出电压,其电压大小稳定。
1.电路分析(1)如果电路中没有接入稳压二极管VD1,当直流输入电压U i 大小在波动时,直流输出电压U o 也随之波动,这时直流输出电压U o 没有稳压特性。
(2)加入稳压二极管VD1之后,直流输入电压U i 经电阻R1加到VD1上,使VD1导通,根据稳压二极管特性可知,这时VD1两端的直流电压降是稳定的,这样直流输出电压U o 是稳定的,达到稳压目的。
(3)稳压二极管稳压电路中,稳压电路的直流输出电压大小就是电路中稳压二极管VD1的稳压值。
教你看懂电子元器件识别图解
电子电路中常用的器件包括:电阻、电容、二极管、三极管、可控硅、轻触开关、液晶、发光二极管、蜂鸣器、各种传感器、芯片、继电器、变压器、压敏电阻、保险丝、光耦、滤波器、接插件、电机、天线等。
本文只针最常用的各种元件进行讲解,抛砖引玉,各位网友在日常中应注意积累相关知识。
电子元器件有着不同的封装类型,不同类的元件外形一样,但内部结构及用途是大不一样的,比如TO220封装的元件可能是三极管、可控硅、场效应管、或双二极管。
TO-3封装的元件有三极管,集成电路等。
二极管也有几种封装,玻璃封装、塑料封装及螺栓封装,二极管品种有稳压二极管、整流二极管、隧道二极管、快恢复二极管、微波二极管、肖特基二极管等,这些二极管都用一种或几种封装。
贴片元件由于元件微小有的干脆不印字常用尺寸大多也就几种,所以没有经验的人很难区分,但贴片二极管及有极性贴片电容与其它贴片则很容易区分,有极性贴片元件有一个共同的特点,就是极性标志。
对于元件识别可以看印字型号来区别,对于元件上没有字符的器件也可分析电路原理或用万用表测量元件参数进行判断。
判断元件类型并非一朝一夕就能学会的,这需要多年积累的经验来认识。
下面实物图片是线路板上的一些元件名称:
电子元器件的识别图
在读色环电阻时,应正确识别第一色
环,一般第一色环距电阻头较近。
如果只有3条色环,则代表此电阻的允许误差为±20%。
稳压二极管工作原理、参数、稳压电路设计方法图文说明常见稳压二极管如图1.14 所示。
(a) 实物图(b) 图形和文字符号图1.14 常见稳压二极管1.稳压二极管工作原理加在二极管上的反向电压如果超过二极管的承受能力,二极管就要击穿损毁。
但是有一种二极管,它的正向特性与普通二极管相同,而反向特性却比较特殊:当反向电压加到一定程度时,虽然管子呈现击穿状态,通过较大电流,却不损毁,并且这种现象的重复性很好;反过来看,只要管子处在击穿状态,尽管流过管子的电在变化很大,而管子两端的电压却变化极小,该二极管起到了稳压作用。
这种特殊的二极管叫稳压管,其实物如图1.14所示,它的特性曲线和符号如图1.15所示,其正向特性曲线与普通二极管相似,而反向击穿特性曲线很陡。
在正常情况下稳压管工作在反向击穿区,由于曲线很陡,反向电流在很大范围内变化时,端电压变化很小,因而具有稳压作用。
图中的U Z表示反向击穿电压,当电流的增量△I Z很大时,只引起很小的电压变化,即△U Z变化很小。
图1.15 稳压二极管符号及伏安特性曲线2.稳压管的主要参数⑴稳定电压指稳压管通过规定的测试电流时,稳压管两端的电压值。
由于制造工艺的原因,同一型号管子的稳定电压有一定的分散性。
⑵稳定电流I Z指稳压管的工作电压等于稳定电压时通过管子的所需最小电流。
低于此值,无稳压效果;高于此值,只要不超过最大工作电流I ZM 均可以正常工作,且电流越大,稳压效果越好。
⑶动态电阻 指稳压管两端电压变化量与相应电流变化量的比值,即:ZZ Z I U r ∆∆= 稳压管稳压性能的好坏,可以用它的动态电阻r Z 来表示。
稳压管的反向特性曲线愈陡,则动态电阻愈小,稳定效果愈好。
⑷最大工作电流I ZM 和最大耗散功率P ZM最大工作电流I ZM 指管子允许通过的最大电流。
最大耗散功率P ZM 等于最大工作电流I ZM 和他对应的稳定电压U Z 的乘积,它是由管子的温升所决定的参数。

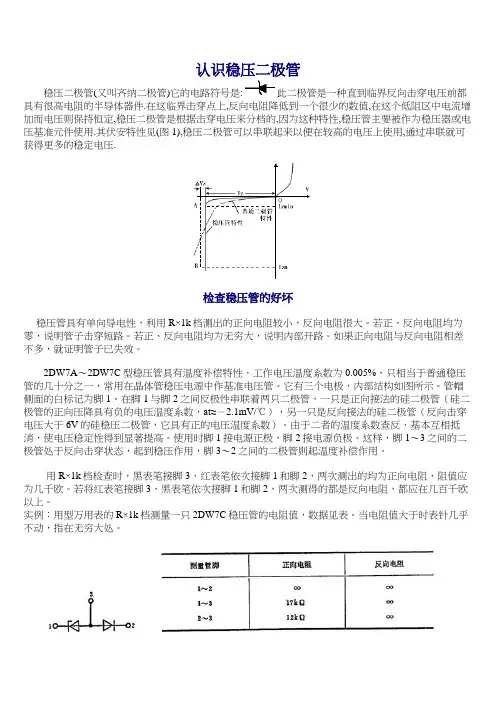

认识稳压二极管稳压二极管(又叫齐纳二极管)它的电路符号是:此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用.其伏安特性见(图1),稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压.检查稳压管的好坏稳压管具有单向导电性,利用R×1k档测出的正向电阻较小,反向电阻很大。
若正、反向电阻均为零,说明管子击穿短路。
若正、反向电阻均为无穷大,说明内部开路。
如果正向电阻与反向电阻相差不多,就证明管子已失效。
2DW7A~2DW7C型稳压管具有温度补偿特性,工作电压温度系数为0.005%,只相当于普通稳压管的几十分之一,常用在晶体管稳压电源中作基准电压管。
它有三个电极,内部结构如图所示。
管帽侧面的白标记为脚1。
在脚1与脚2之间反极性串联着两只二极管,一只是正向接法的硅二极管(硅二极管的正向压降具有负的电压温度系数,at≈-2.1mV/℃),另一只是反向接法的硅二极管(反向击穿电压大于6V的硅稳压二极管,它具有正的电压温度系数)。
由于二者的温度系数查反,基本互相抵消,使电压稳定性得到显著提高。
使用时脚1接电源正极,脚2接电源负极。
这样,脚1~3之间的二极管处于反向击穿状态,起到稳压作用,脚3~2之间的二极管则起温度补偿作用。
用R×1k档检查时,黑表笔接脚3,红表笔依次接脚1和脚2,两次测出的均为正向电阻,阻值应为几千欧。
若将红表笔接脚3,黑表笔依次接脚1和脚2,两次测得的都是反向电阻,都应在几百千欧以上。
实例:用型万用表的R×1k档测量一只2DW7C稳压管的电阻值,数据见表。
当电阻值大于时表针几乎不动,指在无穷大处。

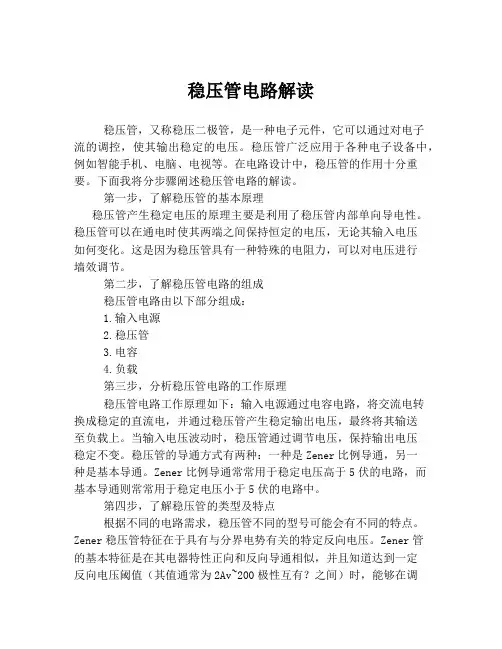

稳压管电路解读稳压管,又称稳压二极管,是一种电子元件,它可以通过对电子流的调控,使其输出稳定的电压。
稳压管广泛应用于各种电子设备中,例如智能手机、电脑、电视等。
在电路设计中,稳压管的作用十分重要。
下面我将分步骤阐述稳压管电路的解读。
第一步,了解稳压管的基本原理稳压管产生稳定电压的原理主要是利用了稳压管内部单向导电性。
稳压管可以在通电时使其两端之间保持恒定的电压,无论其输入电压如何变化。
这是因为稳压管具有一种特殊的电阻力,可以对电压进行墙效调节。
第二步,了解稳压管电路的组成稳压管电路由以下部分组成:1.输入电源2.稳压管3.电容4.负载第三步,分析稳压管电路的工作原理稳压管电路工作原理如下:输入电源通过电容电路,将交流电转换成稳定的直流电,并通过稳压管产生稳定输出电压,最终将其输送至负载上。
当输入电压波动时,稳压管通过调节电压,保持输出电压稳定不变。
稳压管的导通方式有两种:一种是Zener比例导通,另一种是基本导通。
Zener比例导通常常用于稳定电压高于5伏的电路,而基本导通则常常用于稳定电压小于5伏的电路中。
第四步,了解稳压管的类型及特点根据不同的电路需求,稳压管不同的型号可能会有不同的特点。
Zener稳压管特征在于具有与分界电势有关的特定反向电压。
Zener管的基本特征是在其电器特性正向和反向导通相似,并且知道达到一定反向电压阈值(其值通常为2Av~200极性互有?之间)时,能够在调整的电流下稳定电压,以保持输出电压稳定。
其实,这种稳压管还请注意,只有当其分解功率不大于功率极差的一定比值时,它才能发挥最高的稳定性能。
在实际应用中,使用稳压管作为电路稳定器,应根据负载要求,选择不同的稳压管型号。
同时,还应尽量保证电路的负载容量不过载,以防止烧毁稳压管。
总之,稳压管电路是一种十分重要且实用的电路,在各种电子设备中都有广泛的应用。
通过以上的介绍,我们可以更好地了解稳压管的原理和特点,以及其在电路中的工作方式。
一文识别二极管及二极管好坏测量,我是学到了,分享给你晶体二极管(以下简称二极管)在电路板一般用字母“D”表示,同样是以“D+数字”编号的形式辨别。
二极管具有单向导电特性,表现为正向电压电阻小,反向电压电阻无穷大两种极端。
二极管正负极色环标识二极管在识别上较为简单,功率较小的二极管在N极(也就是负极处),外表面一般采用色环标识,当然,也有的二极管会使用专用符号P跟N表示正(P)负(N)极。
如果是发光二极管,则可以通过观察二极管引脚长短来识别二极管的正负极,长引脚为正,短引脚为负。
二极管正负引脚判断法如果使用万用表进行正负极测量时,万用表的红色笔碰触应为二极管正极,而黑色笔则放在二极管负极,该测量结果为二极管的正向电压导通阻值,如果你用指针式万用表就会发现,这种接法与它相反。
说到二极管识别,二极管的种类分为两种(材料划分):Ge管跟Si 管。
如果根据它的使用途径,又可分为三种:即蒸馏二极管、稳压二极管、开关二极管及检波二极管。
而按照管芯的结构来划分,二极管还可分为三类:点接触型、平面接触型跟平面型二极管。
二极管具有正向导电及反向导电特性。
二极管正向电阻小,反向电阻大的特性正向特性中,在电路板使用时,如果将二极管的正极接到高电位,负极接通低电位,则此时二极管处于导通状态,并不是所有从正极流通的电流电压都可以使二极管导通。
二极管导通需要流通的正向电压达到二极管导通“零界点”(Ge管为0.2V,Si管为0.6V),二极管才能够正常导通。
还有一点,二极管在导通后,两边电压保持不变,Ge管为0.3V,Si管为0.7V。
该状态被成为二极管的“正向降压”。
二极管正向电阻小,反向电阻大的特性反向特性下,二极管正负极接入电位与正向特性相反,正极接入的是低电位端,而负极则接入高电位端。
二极管此状态接通下,穿过二极管的电流几乎为0,也就是我们所说的“反向偏置”,而正向特性中,被称为“正向偏置”。
反向偏置下,二极管依旧有极小的电流通过二极管。

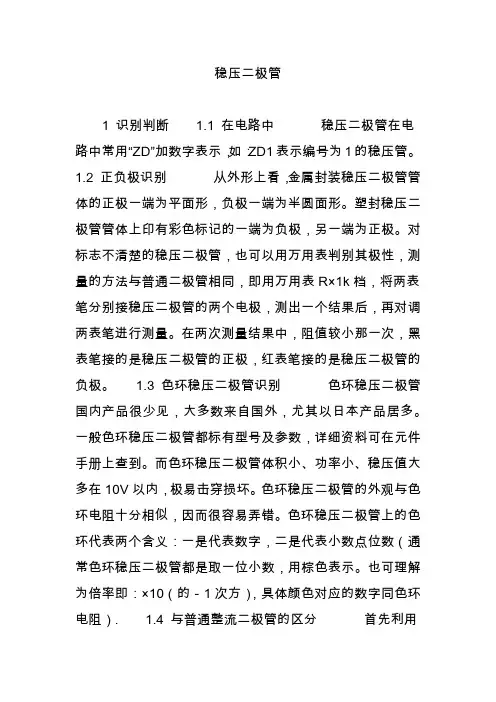

稳压二极管1 识别判断 1.1 在电路中稳压二极管在电路中常用“ZD”加数字表示,如:ZD1表示编号为1的稳压管。
1.2 正负极识别从外形上看,金属封装稳压二极管管体的正极一端为平面形,负极一端为半圆面形。
塑封稳压二极管管体上印有彩色标记的一端为负极,另一端为正极。
对标志不清楚的稳压二极管,也可以用万用表判别其极性,测量的方法与普通二极管相同,即用万用表R×1k档,将两表笔分别接稳压二极管的两个电极,测出一个结果后,再对调两表笔进行测量。
在两次测量结果中,阻值较小那一次,黑表笔接的是稳压二极管的正极,红表笔接的是稳压二极管的负极。
1.3 色环稳压二极管识别色环稳压二极管国内产品很少见,大多数来自国外,尤其以日本产品居多。
一般色环稳压二极管都标有型号及参数,详细资料可在元件手册上查到。
而色环稳压二极管体积小、功率小、稳压值大多在10V以内,极易击穿损坏。
色环稳压二极管的外观与色环电阻十分相似,因而很容易弄错。
色环稳压二极管上的色环代表两个含义:一是代表数字,二是代表小数点位数(通常色环稳压二极管都是取一位小数,用棕色表示。
也可理解为倍率即:×10(的-1次方),具体颜色对应的数字同色环电阻). 1.4 与普通整流二极管的区分首先利用万用表R×1K挡,按把被测管的正、负电极判断出来。
然后将万用表拨至R×10K挡上,黑表笔接被测管的负极,红表笔接被测管的正极,若此时测得的反向电阻值比用R×1K挡测量的反向电阻小很多,说明被测管为稳压管;反之,如果测得的反向电阻值仍很大,说明该管为整流二极管或检波二极管。
这种识别方法的道理是,万用表R×1K挡内部使用的电池电压为1.5V,一般不会将被测管反向击穿,使测得的电阻值比较大。
而R×10K挡测量时,万用表内部电池的电压一般都在9V以上,当被测管为稳压管,切稳压值低于电池电压值时,即被反向击穿,使测得的电阻值大为减小。
