下载文档原格式

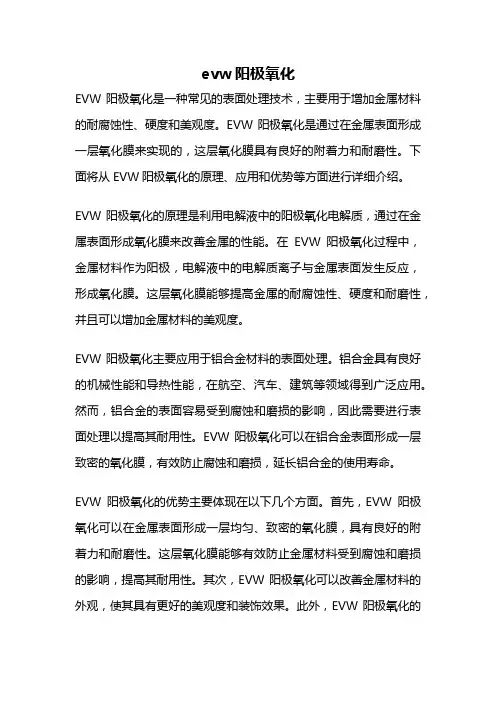

evw阳极氧化EVW阳极氧化是一种常见的表面处理技术，主要用于增加金属材料的耐腐蚀性、硬度和美观度。
EVW阳极氧化是通过在金属表面形成一层氧化膜来实现的，这层氧化膜具有良好的附着力和耐磨性。
下面将从EVW阳极氧化的原理、应用和优势等方面进行详细介绍。
EVW阳极氧化的原理是利用电解液中的阳极氧化电解质，通过在金属表面形成氧化膜来改善金属的性能。
在EVW阳极氧化过程中，金属材料作为阳极，电解液中的电解质离子与金属表面发生反应，形成氧化膜。
这层氧化膜能够提高金属的耐腐蚀性、硬度和耐磨性，并且可以增加金属材料的美观度。
EVW阳极氧化主要应用于铝合金材料的表面处理。
铝合金具有良好的机械性能和导热性能，在航空、汽车、建筑等领域得到广泛应用。
然而，铝合金的表面容易受到腐蚀和磨损的影响，因此需要进行表面处理以提高其耐用性。
EVW阳极氧化可以在铝合金表面形成一层致密的氧化膜，有效防止腐蚀和磨损，延长铝合金的使用寿命。
EVW阳极氧化的优势主要体现在以下几个方面。
首先，EVW阳极氧化可以在金属表面形成一层均匀、致密的氧化膜，具有良好的附着力和耐磨性。
这层氧化膜能够有效防止金属材料受到腐蚀和磨损的影响，提高其耐用性。
其次，EVW阳极氧化可以改善金属材料的外观，使其具有更好的美观度和装饰效果。
此外，EVW阳极氧化的工艺相对简单，成本较低，适用于大规模生产和批量加工。
然而，EVW阳极氧化也存在一些局限性。
首先，EVW阳极氧化只能用于铝合金等特定金属材料的表面处理，对于其他金属材料的适用性较差。
其次，EVW阳极氧化需要采用电解液等特殊设备和材料，工艺相对复杂，需要一定的技术和经验支持。
此外，EVW阳极氧化过程中会产生一定的废液和废气，对环境造成一定的污染。
EVW阳极氧化是一种常见的表面处理技术，通过在金属表面形成一层氧化膜来提高金属材料的耐腐蚀性、硬度和美观度。
EVW阳极氧化主要应用于铝合金等金属材料的表面处理，具有附着力强、耐磨性好、外观美观等优点。
金属表面阳极氧化处理一、引言金属表面阳极氧化处理是一种常见的金属表面处理技术，通过在金属表面形成一层致密的氧化膜，提高金属的耐腐蚀性、硬度和装饰性。
本文将介绍金属表面阳极氧化处理的原理、方法和应用。
二、原理金属表面阳极氧化处理是指在电解液中，将金属制品作为阳极，在直流电的作用下，通过阳极氧化反应在金属表面生成一层氧化膜。
阳极氧化反应的基本过程如下：1.金属阳极溶解：金属表面的阳极溶解，形成金属离子。
2.氧化反应：金属离子与电解液中的氧气发生氧化反应，生成金属氧化物。
3.氧化膜生成：金属氧化物在金属表面形成一层致密的氧化膜。
三、方法金属表面阳极氧化处理的方法主要包括硫酸法、硫酸铬酸法和硫酸铝法等。
这些方法的具体步骤如下：1.清洗：将金属制品放入碱性溶液中清洗，去除表面的油污和杂质。
2.阳极氧化：将清洗后的金属制品放入电解槽中，作为阳极。
电解槽中的电解液根据不同的方法选择不同的配方，如硫酸、硫酸铬酸或硫酸铝等。
3.电解：通电后，金属制品上形成阳极氧化反应，生成氧化膜。
电解过程中，需要控制电流密度、温度和电解时间等参数，以获得所需的氧化膜性能。
4.封孔：阳极氧化后的金属制品上会形成微小的氧化膜孔洞。
为提高氧化膜的耐腐蚀性和硬度，需要进行封孔处理。
常用的封孔方法包括热封孔和冷封孔。
5.清洗：将封孔后的金属制品放入水中清洗，去除电解液等残留物。
6.后处理：根据需要，可以进行染色、涂层和抛光等后处理步骤，以改善金属制品的装饰性和表面光洁度。
四、应用金属表面阳极氧化处理广泛应用于各个领域，包括：1.电子行业：电子产品中的外壳、散热器等金属部件常采用阳极氧化处理，提高其耐腐蚀性和导热性能。
2.汽车工业：汽车零部件如车身、车轮和发动机零部件等，经过阳极氧化处理后，可以提高其耐磨性和耐腐蚀性。
3.建筑行业：阳极氧化处理可以改善铝合金门窗、幕墙等建筑材料的表面硬度和装饰效果。
4.航空航天工业：航空航天器的金属结构部件经过阳极氧化处理后，可以提高其抗疲劳性和耐腐蚀性。
阳极氧化的原理
阳极氧化是一种常用的金属表面处理方法，其原理主要是利用电解作用，在金属表面形成一层致密、均匀的氧化膜。
该氧化膜具有很好的耐蚀、耐磨损和绝缘性能，能够提高金属的耐久性和装饰性。
阳极氧化的过程中，首先将金属制品作为阳极，置于酸性或碱性电解液中，将其与一块更活泼的金属（如铝）作为阴极相连，形成一个电解池。
然后，在外加电压的作用下，阳极表面开始发生氧化反应，金属表面逐渐形成氧化物层。
在氧化过程中，阳极表面会产生大量的氧气，这些氧气通过氧化反应提供的电子转移到阴极上，并与阴极上的金属离子还原成金属，实现了电流的闭环。
同事，电解液中的金属离子也会随着氧化产物的形成而逐渐减少。
氧化膜的形成是由电解液中的金属离子在金属表面的反应速度和氧化反应速度共同决定的。
为了保证氧化膜的质量，通常需要调节电流密度、电解液成分和温度等参数，以控制反应速度和膜层生长率。
总之，阳极氧化是利用电解作用在金属表面形成一层致密、均匀的氧化膜的过程，通过合理调控电解液和电流密度等参数，可以获得具有优良性能的氧化膜，从而提高金属制品的耐蚀性和装饰性。
铝阳极氧化工艺基本原理概述铝阳极氧化是一种将金属铝表面产生一层氧化膜的工艺，以提高铝的表面硬度、耐磨性、耐腐蚀性和增加装饰效果的方法。
本文将介绍铝阳极氧化的基本原理及其工艺流程。
基本原理铝阳极氧化的基本原理是通过控制电流和电压，将铝制品作为阳极，在电解液中进行电解，形成一层氧化膜。
牺牲阳极的过程中，阳极氧化的速度与阳极表面的阳极氧化电流密度成正比。
在电极表面生成的氧化膜往往是多孔的，并具有较高的硬度和耐腐蚀性。
铝阳极氧化的工艺流程一般包括预处理、阳极氧化、封孔和染色四个步骤。
1. 预处理预处理步骤主要包括清洗和脱脂。
清洗的目的是去除表面的灰尘、油脂和其它杂质，以保证铝制品表面干净。
脱脂则是为了去除表面的油脂和有机物，以提高阳极氧化的效果。
2. 阳极氧化阳极氧化是铝制品在电解液中进行的过程。
通常选用硫酸、硫酸铬或硫酸加氧化剂等成分的电解液。
在电解液中，铝制品作为阳极，电流通过时，在阳极表面形成一层氧化膜。
氧化膜的厚度可以通过调节电压和电流密度来控制。
氧化膜形成后，需要进行封孔处理。
封孔是为了填充氧化膜中的孔隙，提高氧化膜的密度和耐蚀性能。
常用的封孔方法有热水封孔、镉封孔和镍封孔等。
4. 染色染色是为了提高铝制品的装饰效果。
染色的目的是通过染料渗入氧化膜中，使其具有不同的颜色。
常用的染料有有机染料和无机染料。
染色后还需要进行密封处理，以保持染色层的稳定性。
应用领域铝阳极氧化工艺广泛应用于航空航天、电子、化工、建筑等行业。
其具有增强铝制品表面硬度、耐磨性和耐腐蚀性的特点，因此可以应用在飞机零部件、电子设备外壳、建筑装饰材料等领域。
铝阳极氧化是一种通过电解液中进行电解反应，在铝制品表面形成一层氧化膜来提升铝制品性能的工艺。
工艺流程包括预处理、阳极氧化、封孔和染色等步骤。
铝阳极氧化在航空航天、电子、化工、建筑等行业中有着广泛的应用。
通过铝阳极氧化，可以提高铝制品的耐磨性、耐腐蚀性和装饰效果，满足不同领域中的需求。
电泳的原理及相关知识电泳技术的基本原理和分类在电场中，推动带电质点运动的力（F）等于质点所带净电荷量（Q）与电场强度（E）的乘积。
F＝QE质点的前移同样要受到阻力（F）的影响，对于一个球形质点，服从Stoke定律，即：F′＝6πrην式中r为质点半径，η为介质粘度，ν为质点移动速度，当质点在电场中作稳定运动时：F＝F′即QE＝6πrην可见，球形质点的迁移率，首先取决于自身状态，即与所带电量成正比，与其半径及介质粘度成反比。
除了自身状态的因素外，电泳体系中其它因素也影响质点的电泳迁移率。
电泳法可分为自由电泳（无支持体）及区带电泳（有支持体）两大类。
前者包括Tise-leas式微量电泳、显微电泳、等电聚焦电泳、等速电泳及密度梯度电泳。
区带电泳则包括滤纸电泳（常压及高压）、薄层电泳（薄膜及薄板）、凝胶电泳（琼脂、琼脂糖、淀粉胶、聚丙烯酰胺凝胶）等。
自由电泳法的发展并不迅速，因为其电泳仪构造复杂、体积庞大，操作要求严格，价格昂贵等。
而区带电泳可用各种类型的物质作支持体，其应用比较广泛.电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷之涂料离子移动到阴极，并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。
它包括四个过程：1 ）电解（分解）在阴极反应最初为电解反应，生成氢气及氢氧根离子OH ，此反应造成阴极面形成一高碱性边界层，当阳离子与氢氧根作用成为不溶于水的物质，涂膜沉积，方程式为：H2O→OH+H2 ）电泳动（泳动、迁移）阳离子树脂及H+ 在电场作用下，向阴极移动，而阴离子向阳极移动过程。
3 ）电沉积（析出）在被涂工件表面，阳离子树脂与阴极表面碱性作用，中和而析出不沉积物，沉积于被涂工件上。
4 ）电渗（脱水）涂料固体与工件表面上的涂膜为半透明性的，具有多数毛细孔，水被从阴极涂膜中排渗出来，在电场作用下，引起涂膜脱水，而涂膜则吸附于工件表面，而完成整个电泳过程。
• 电泳表面处理工艺的特点：电泳漆膜具有涂层丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。
混酸阳极氧化混酸阳极氧化是一种常见的金属表面处理技术，可以提高金属的耐腐蚀性和硬度。
在工业生产中，混酸阳极氧化被广泛应用于铝及其合金的表面处理。
本文将从混酸阳极氧化的原理、工艺、应用等方面进行介绍。
一、混酸阳极氧化的原理混酸阳极氧化是利用金属与酸性电解液之间的化学反应，通过电解的方式在金属表面形成一层氧化膜。
这种氧化膜具有优异的耐腐蚀性、硬度和附着力，能够有效保护金属基体，并增加其表面光洁度。
混酸阳极氧化一般使用硫酸、草酸和硫酸铜等酸性电解液，其中硫酸和草酸起到溶解铝表面氧化物的作用，而硫酸铜则可以增加氧化膜的厚度和硬度。
混酸阳极氧化的工艺一般包括预处理、电解液配置、电解、封孔等步骤。
1. 预处理：将待处理的铝及其合金表面进行清洗、除油和除氧等处理，以确保金属表面干净无杂质。
2. 电解液配置：根据不同的要求，调配含有硫酸、草酸和硫酸铜的酸性电解液，以满足不同材料的氧化要求。
3. 电解：将处理好的铝及其合金制件作为阳极，放入电解槽中，与阴极（如铅板）相连，通过电流的作用，在酸性电解液中进行电解反应，形成氧化膜。
4. 封孔：在氧化膜形成后，需要进行封孔处理，以提高氧化膜的耐腐蚀性和硬度。
常用的封孔方法有热封孔和冷封孔两种。
三、混酸阳极氧化的应用混酸阳极氧化广泛应用于航空航天、汽车、电子、建筑等领域。
其主要应用包括以下几个方面：1. 提高耐腐蚀性：混酸阳极氧化可以在金属表面形成致密的氧化膜，有效提高金属的耐腐蚀性，延长其使用寿命。
2. 增加硬度：氧化膜具有一定的硬度，可以增加金属的表面硬度，提高其抗划伤性能和耐磨性。
3. 改善润滑性能：混酸阳极氧化后的金属表面具有一定的微孔结构，可以在一定程度上改善材料的润滑性能。
4. 美化表面：混酸阳极氧化可以在金属表面形成不同颜色的氧化膜，可以用于美化金属制品的外观。
总结：混酸阳极氧化是一种重要的金属表面处理技术，通过电解反应在金属表面形成一层致密的氧化膜，提高金属的耐腐蚀性、硬度和美观性。
黑色阳极氧化处理工艺简介黑色阳极氧化处理工艺简介1. 引言黑色阳极氧化处理是一种常见的表面处理工艺，主要应用于铝和其合金的产品上。
通过该工艺，铝制品的表面可以形成一层致密的氧化膜，不仅具有良好的耐腐蚀性和耐磨性，还能赋予铝制品黑色的外观。
在本文中，我将向您介绍黑色阳极氧化处理的基本原理、工艺步骤以及其在工业应用中的优势。
2. 基本原理黑色阳极氧化处理是利用电解法在铝制品表面形成一层氧化膜。
这层氧化膜主要由氧化铝组成，具有高硬度和良好的耐腐蚀性。
与普通的阳极氧化处理不同的是，黑色阳极氧化处理会在氧化膜的表面形成微小的孔洞结构，这些孔洞能够吸收光线，从而使得铝制品呈现出黑色或暗灰色的外观。
3. 工艺步骤（1）预处理：在进行黑色阳极氧化处理之前，需要对铝制品进行预处理，包括去油、去污和除去表面缺陷等。
这样可以确保铝制品表面的清洁度和平整度，有利于形成均匀的氧化膜。
（2）阳极氧化：预处理完成后，将铝制品置于酸性电解液中，作为阳极进行电解。
在电解的过程中，阳极表面的氧化膜会逐渐形成。
正常情况下，黑色阳极氧化处理会采用较低的电压和较高的电流密度，以增加氧化膜的孔洞结构，从而实现黑色效果。
（3）染色：经过阳极氧化处理后，铝制品表面会变得更坚硬和耐腐蚀。
为了增加黑色的深度和均匀度，还可以对氧化膜进行染色处理。
染色剂可以渗入氧化膜内部的微小孔洞中，使得铝制品的黑色更加饱满和持久。
（4）密封处理：染色完成后，需要对铝制品进行密封处理，以提高氧化层的密封性和耐腐蚀性。
常用的密封方法包括热水密封、热氧化密封和冷密封等。
通过密封处理，可以有效延长黑色阳极氧化层的使用寿命。
4. 工业应用黑色阳极氧化处理工艺在工业领域有着广泛的应用。
由于黑色阳极氧化层的耐腐蚀性和耐磨性优良，铝制品经过处理后可以更好地适应恶劣的工作环境，具有更长的使用寿命。
黑色阳极氧化处理可以赋予铝制品优雅的黑色外观，使其在家居、建筑和汽车等领域得到广泛应用。
铝的阳极氧化原理
铝的阳极氧化是一种通过电化学方法使铝表面形成氧化层的技术。
这种技术的原理是利用铝在酸性电解液中作为阳极，通过外加直流电源在铝表面形成一个保护性的氧化层。
具体而言，阳极氧化过程涉及以下几个步骤：
1. 清洗铝表面：先要将铝件进行清洗，去除表面的污垢和油脂。
这可以通过化学清洗、机械清洗或者电解清洗来实现。
2. 阳极处理：清洗后的铝件作为阳极被悬浸在含有硫酸或者硫酸盐的电解液中。
硫酸盐电解液一般包含硫酸、硫酸铝等物质，可以为阳极提供氧化所需的氧源和电离剂。
3. 施加电流：外加直流电源的正极连接到阳极铝件上，负极连接到电解槽中的铜板或者铝制品上。
通过施加电流，铝表面开始氧化。
4. 氧化层形成：在电解过程中，阳极铝表面的氧化层逐渐形成。
这是因为阳极表面的铝溶解并被氧化形成氧化铝膜。
这一过程中产生的氢气也会形成气泡，逐渐将氧化铝膜从铝表面排除出来，使得氧化层逐渐增厚。
5. 封孔处理：氧化后的铝表面上会形成许多微小的氧化孔。
为了改善氧化层的耐磨性和抗腐蚀性，需要进行封孔处理。
常用的封孔处理方法包括热水封孔、镍盐封孔、氧化镉封孔等。
通过阳极氧化，铝件表面可以形成致密、均匀和具有一定硬度的氧化层。
这种氧化层不仅具有良好的耐腐蚀性和耐磨性，还可以增加铝件的表面硬度，并具有一定的绝缘性能。
因此，阳极氧化广泛应用于铝制品的防腐蚀和装饰等领域。
阳极氧化表面处理工艺介绍1. 引言阳极氧化（Anodic Oxidation）是一种常用的表面处理工艺，常用于铝合金及其它金属制品的加工、防腐蚀和美观处理。
本文将介绍阳极氧化表面处理工艺的基本原理、工艺流程以及其在工业中的应用。
2. 基本原理阳极氧化是通过在电解液中对铝合金或其它金属制品进行电解的过程中，在阳极上形成氧化膜的一种表面处理工艺。
在工艺中，将铝制品作为阳极，将其浸于电解液中，然后通过电流施加在阳极上，使阳极发生氧化反应。
这个氧化反应主要是在阳极电解液界面上进行的。
当电流施加到阳极上时，阳极表面开始氧化并释放出氧气，同时阳极的金属离子也会游离出来进入电解液。
随着氧化反应的进行，氧化膜在阳极表面逐渐增长，并形成一个均匀、致密和有机械强度的氧化层。
3. 工艺流程阳极氧化工艺的流程通常包括以下几个步骤：3.1 表面准备在进行阳极氧化之前，需要对金属制品的表面进行准备处理。
主要包括清洗、脱脂、去除氧化层等步骤，以确保表面洁净并去除表面的污渍和脏物。
3.2 阳极氧化完成表面准备后，将金属制品作为阳极，浸入预先配制好的电解液中，并通过施加电流在阳极表面进行氧化反应。
在阳极氧化的过程中，需要控制电流密度、电解液的成分、温度等参数，以获得所需的氧化膜品质和厚度。
3.3 封孔处理在阳极氧化结束后，需要对氧化膜进行封孔处理。
封孔处理可以通过煮沸、浸泡或其他方法进行。
其目的是填充和封闭氧化膜中的微小孔洞，提高氧化膜的密封性和耐腐蚀性能。
3.4 表面处理最后，对已经完成阳极氧化和封孔处理的金属制品进行表面处理。
这包括清洗、抛光、喷涂等步骤，以提高制品的外观质量和耐久性。
4. 应用阳极氧化表面处理工艺被广泛应用于各个领域，包括汽车制造、航空航天、建筑、家具等。
以下是一些主要的应用领域：•汽车制造：阳极氧化后的铝合金制品可具有更高的耐磨性和耐腐蚀性能，被广泛用于汽车车身、发动机零部件等。
•航空航天：由于铝合金的轻量化特性，阳极氧化工艺在航空航天领域具有广泛应用。
阳极氧化的原理及相关知识铝/铝合金阳极氧化的原理内容：以铝或铝合金制品为阳极置于电解质溶液中，利用电解作用，使其表面形成氧化铝薄膜的过程，称为铝及铝合金的阳极氧化处理。
铝阳极氧化的原理实质上就是水电解的原理。
当电流通过时，将发生以下的反应：在阴极上,按下列反应放出H2 : 2H + +2e 宀H2在阳极上,40H -4e T 2H2O + O2, 析出的氧不仅是分子态的氧（02）,还包括原子氧（0）,以及离子氧（0-2）,通常在反应中以分子氧表示。
作为阳极的铝被其上析出的氧所氧化，形成无水的1203膜：4A1 + 302 = 2A12O3 + 3351J 应指出，生成的氧并不是全部与铝作用，一部分以气态的形式析出。
阳极氧化的种类阳极氧化早就在工业上得到广泛应用。
冠以不同名称的方法繁多，归纳起来有以下几种分类方法：按电流型式分有：直流电阳极氧化；交流电阳极氧化；以及可缩短达到要求厚度的生产时间，膜层既厚又均匀致密，且抗蚀性显着提高的脉冲电流阳极氧化。
按电解液分有：硫酸、草酸、铬酸、混合酸和以磺基有机酸为主溶液的自然着色阳极氧化。
按膜层性质分有：普通膜、硬质膜（厚膜）、瓷质膜、光亮修饰层、半导体作用的阻挡层等阳极氧化。
直流电硫酸阳极氧化法的应用最为普遍，这是因为它具有适用于铝及大部分铝合金的阳极氧化处理；膜层较厚、硬而耐磨、封孔后可获得更好的抗蚀性；膜层无色透明、吸附能力强极易着色；处理电压较低，耗电少；处理过程不必改变电压周期，有利于连续生产和实践操作自动化；硫酸对人身的危害较铬酸小，货源广，价格低等优点。
近十年来，我国的建筑业逐步使用铝门窗及其它装饰铝材，它们的表面处理生产线都是采用这种方法。
铝及铝合金阳极氧化法综述近十年来，我国的铝氧化着色工艺技术发展较快，很多工厂已采用了新的工艺技术，并且在实际生产中积累了丰富的经验。
已经成熟和正在发展的铝及其合金阳极氧化工艺方法很多，可以根据实际生产需要，从中选取合适的工艺。
在选取氧化工艺之前，应对铝或铝合金材质情况有所了解，因为，材料质量的优劣、所含成份的不同，是会直接影响到铝制品阳极氧化后的质量的。
关于这一点，洪九德、范济同志已有专门论述（参看《电镀与涂饰》1982 年第2 期P.27）。
比如，铝材表面如有气泡、划痕、起皮、粗糙等缺陷，经阳极氧化后，所有疵病依然会显露出来。
而合金成份，对阳极氧化后的表面外观，也产生直接的影响。
比如，含1〜2%锰的铝合金，氧化后呈棕蓝色，随铝材中含锰量的增加，氧化后的表面色泽从棕蓝色到深棕色转化。
含硅0.6〜1.5%的铝合金，氧化后呈灰色，含硅3〜6%时，呈白灰色。
含锌的呈乳浊色，含铬的呈金黄至灰色的不均匀色调，含镍的呈淡黄色。
一般而言，只有含镁和含钛量大于5% 的铝含金，经氧化后可以得到无色透明且光亮、光洁的外观。
在选择好铝及铝合金材料后，自然就要考虑到选取合适的阳极氧化工艺。
目前，我国广泛应用的硫酸氧化法、草酸氧化法及铬酸氧化法，均在手册、书刊上有过详细的介绍，不必赘述。
本文谨就目前在国内正在发展中的一些新工艺，以及国外的一些方法，作扼要的介绍。
一、国内已发展的新工艺（一）草酸- 甲酸混合液交流快速氧化采用草酸-甲酸混合液，是因为考虑到甲酸是一种强氧化剂，在这样的槽液中，甲酸起到对氧化膜内层（阻挡层和障壁层）加速溶解，从而使成为多孔层（即氧化膜外层）的作用。
这种槽液的导电率可以得到提高（即可提高电流密度），使氧化膜能快速生成。
与纯草酸氧化法相比，这种溶液能使生产率提高37.5% ，减少电耗量（草酸氧化法耗电量为3.32度/平方米，此法为2 度/平方米），节约电力40% 。
工艺配方为：草酸4〜5%、甲酸0.55%，三相交流44 士2伏，电流密度2〜2.5A/d m2，温度30 ± C。
（二）混合酸氧化此法于1976 年正式纳入日本国家标准，并为日本北星日轻家庭用品株式会社所采用。
其特点是成膜快，膜的硬度、耐磨、耐腐蚀性能都比普通的硫酸氧化法高，膜层呈银白色，适用于印花、着色产品。
我国铝制品行业赴日考察后，于1979 年开始推荐使用。
其推荐工艺配方为:H2SO4 10〜20% , COOHCOOH 2H2O 1〜2%，电压10〜20V，电流密度1〜3A/d m ,温度15〜30 C,时间30分钟。
（三）瓷质氧化瓷质氧化主要以铬酸、硼酸、草酸钛钾为电解质，用高电压和较高温度作电解处理。
其膜层外观像瓷器上的釉，有高度的抗腐蚀性能，耐磨性能良好，膜层可用有机或无机的染料染色，使外观有特殊的光泽和色泽。
目前多应用于铝炊具、打火机、金笔等产品上，很受群众喜爱。
（四）国防色氧化国防色氧化主要应用在军用铝制品的装饰上，因而要求有特殊的防护作用。
氧化膜呈军绿色、无光泽、耐磨耐用，防护性能良好。
工艺是:首先进行草酸氧化，生成金黄色膜层后，再用高锰酸钾20g/l 、H2SO41g/l 的溶液进行阳极氧化处理而成。
沈阳铝制品厂曾应用此工艺生产军用水壶及炊具用品。
（五）多色氧化将已染色而未封闭的阳极氧化层，用铬酸或草酸润湿，使CrO3 铺展，已染色的制品的部份表面在被CrO3 润湿后褪色，按需要在任意部份用水将草酸或铬酸洗去，一般可以停止与图象反应。
然后再染第二次色或反复进行CrO3 揩拭、冲水、染色等程序，就可以根据需要出现花朵、云彩等图案。
目前多应用在金杯、水杯、茶盒、打火机等产品。
（六）大理石花纹染色工艺把氧化后的制品先染第一道底色后，经干燥，再浸入表面浮有油脂的水中，再提起或浸入时，油脂和水分别自然流挂，使膜层呈不规则的条纹状的油脂所沾污。
当再染第二道色时，氧化膜受油脂沾污处就染不上色，没有油脂的部位则染上第二种色调，形成如大理石花纹状的不规则图案。
此法可见诸广东国营阳江小刀厂周守禹同志的文章（《电镀与涂饰》1982 年第2 期）。
（七）化学蚀刻氧化铝制品经机械抛光及脱脂后，涂复掩蔽剂或感光，干燥后进行化学刻蚀（氟化物或铁盐类的浸蚀剂），形成凹凸图案。
再经电化学抛光及阳极氧化，呈现出主体感很强的表面图案，能与不锈钢的表面外观相媲美。
现多应用于金笔、茶盒及屏风等。
（八）常温快速阳极氧化通常H2SO4氧化均需用降温设备，因而耗费大量电力。
加入a羟基丙酸、丙三醇后，能抑制氧化膜的溶解，从而可在常温下进行氧化。
与普通的硫酸氧化法相比，膜层厚度可提高2 倍。
推荐的工艺配方为:H2SO4 150 〜160g/l18ml/lCH3CH(OH)COOHCH2OHCHOHCH2OH 12ml/l电流密度0.8 〜12A/d m2电压12〜18 伏温度18〜22C（九）化学氧化法（又称导电氧化膜）膜层的抗蚀性能接近于硫酸阳极氧化膜。
导电氧化膜层接触电阻较小而能导电、而H2SO4 阳极氧化膜因接触电阻极大而不能导电。
导电氧化膜的耐腐蚀性能比铝上镀铜、镀银或镀锡强得多。
缺点是膜层上不能锡焊，只可作点焊。
推荐工艺配方为:CrO3 4g/l , K4Fe（CN）6 3H2O 0.5g/l , NaF 1g/l，温度20 〜40 C,时间20 〜60 秒。
二、国外新工艺介绍近几年来,国外在铝材表面处理方面发展得很快,原来的一些费人力、费电力和资源的老工艺已得到改革,一些新工艺、新技术已广泛应用于工业生产。
（一）高速阳极氧化法高速阳极氧化工艺主要是通过改变电解溶液的组成,降低电解液的阻抗,从而使能采用较高的电流密度进行高速阳极氧化。
原来旧工艺的溶液，采用1A/d怦的电流密度的成膜速度为0.2〜0.25 M分，采用这种新工艺溶液后，即使仍用1A/d怦的电流密度，成膜速度亦可增至0.4〜0.5 M分，大大缩短了处理时间，提高了生产效率。
（二）富田式（高速氧化）法富田式法比旧工艺处理时间要短得多, 生产效率可提高33% 以上。
本法不但适用于普通阳极氧化膜，也适用于硬膜氧化。
如要产生硬质膜，则用降低溶液温度的方法来实现，其成膜速度大体与上表所列相同。
膜层硬度与溶液温度的关系如下:10 C——硬度500H , 20 C——400H , 30 C——30H（三）红宝石膜铝材表面生成红宝石膜的工艺是一种新颖的工艺，其膜层色泽可以与人造红宝石的色泽媲美，因而装饰性效果极佳，抗腐蚀性能和耐磨性能也良好。
还可通过溶液中所含金属氧化物之种类不同来制备出色彩各异的外观。
该工艺方法是:首先用15%的硫酸进行阳极氧化，采用的电流密度为1A/d m2,时间80分钟。
取出后可根据颜色深浅程度要求，把工件浸入不同浓度的（NH4）2CrO4 溶液中，温度40 C,时间为30分钟，主要是让金属离子进入多孔性的阳极氧化膜孔源中去。
然后再放入硫酸氢钠（1克分子量）、硫酸氢铵（1.5克分子量），温度170 C,电流密度1A/d m2，经过上述处理后，可获得紫红色并闪烁着萤光的红宝石膜。
如果浸的是Fe2（CrO4）3 、Na2CrO4 ，则生成的膜呈蓝色带深紫色萤光。
（四）浅田法电解着色浅田法电解着色是在阳极氧化之后，通过电流电解，使金属阳离子（镍盐、铜盐、钴盐等）穿入氧化膜的针孔底部，从而着出颜色。
这一工艺近年来发展得较快，主要是它能获得青铜色系和黑色，受建筑行业的欢迎。
所着色泽有很稳定的耐光性，也能耐恶劣气候条件。
本工艺比自然着色法能节省电能。
日本的建筑用铝型材几乎都已采用此法着色。
我国天津、营口、广东等地亦已引进了此种技术及全套设备。
广东有些单位亦已试验成功，应用于生产。
（五）自然着色法自然着色法是一次电解完成着色的。
溶液种类也有好几种，有用磺基水杨酸和硫酸的，有用磺基钛酸和硫酸的，也有用磺基水杨酸和马来酸的。
由于自然着色法大部份都采用有机酸，所以氧化膜比较致密，膜层有优良的耐光性、耐磨性和耐蚀性。
但此法的缺点是:要得到优良的颜色，必须严格控制铝合金材料的成份才行。
