串联并联电路的电流和电压规律

1、串联电路电流和电压有以下几个规律：（如：R1，R2串联）①电流：I=I1=I2（串联电路中各处的电流相等）②电压：U=U1+U2（总电压等于各处电压之和）③电阻：R=R1+R2（总电阻等于各电阻之和）如果n个阻值相同的电阻串联，则有R总=nR2、并联电路电流和电压有以下几个规律：（如：R1，R2并联）①电流：I=I1+I2（干路电流等于各支路电流之和）②电压：U=U1=U2（干路电压等于各支路电压）③电阻：（总电阻的倒数等于各并联电阻的倒数和）或。

如果n个阻值相同的电阻并联，则有R总= R注意：并联电路的总电阻比任何一个支路电阻都小。

电功计算公式：W=UIt（式中单位W→焦(J)；U→伏(V)；I→安(A)；t→秒）。

‘5、利用W=UIt计算电功时注意：①式中的W、U、I和t是在同一段电路；②计算时单位要统一；③已知任意的三个量都可以求出第四个量。

6、计算电功还可用以下公式：W=I2Rt ；W=Pt；W=UQ（Q是电量）；【电学部分】1电流强度：I＝Q电量/t2电阻：R=ρL/S3欧姆定律：I＝U/R4焦耳定律：⑴Q＝I2Rt普适公式)⑵Q＝UIt＝Pt＝UQ电量＝U2t/R (纯电阻公式)5串联电路：⑴I＝I1＝I2⑵U＝U1＋U2⑶R＝R1＋R2⑷U1/U2＝R1/R2 (分压公式)⑸P1/P2＝R1/R26并联电路：⑴I＝I1＋I2⑵U＝U1＝U2⑶1/R＝1/R1＋1/R2 [ R＝R1R2/(R1＋R2)]⑷I1/I2＝R2/R1(分流公式)⑸P1/P2＝R2/R17定值电阻：⑴I1/I2＝U1/U2⑵P1/P2＝I12/I22⑶P1/P2＝U12/U228电功：⑴W＝UIt＝Pt＝UQ (普适公式)⑵W＝I^2Rt＝U^2t/R (纯电阻公式)9电功率：⑴P＝W/t＝UI (普适公式)⑵P＝I2^R＝U^2/R (纯电阻公式) 2、。

电路规律总结串联电路1、串联电路中，电流处处相等，即: I 1=I 2=I 3=…=I n2、串联电路两端的总电压等于各部分电路两端的电压之和。

即U=U 1+U 2+…+U n3、串联电路的总电阻等于各串联导体电阻之和。

即R 总=R 1+R 2+…+R n若各电阻均为r ，则R=nr当1R 与2R 串联时，根据欧姆定律变形得：121212U U U I I I RR R ===， ，因为串联电路的电流是处处相等的，即12I I I ==，所以：1212U U U RR R I ===(1)又因为串联电路总电阻等于各电阻之和，即12R R R =+，推出：12121212R R U U U U R R R R ==++， (2)公式(1)和(2)都是很有用的计算公式，从它们可以得出：推论1 串联电阻的分压作用：各个电阻分得的电压与电阻的阻值成正比，电阻越大，它所分得的电压也越大。

如果1R 增大，2R 和U 保持不变，1U 和2U 如何变化？ 这时12R R +增大，由2212R U U R R =+，可知2U 减小，又因为U =12U U +保持不变，故1U 增加。

于是得到下面的推论推论2 串联电阻的总电压不变，如果一个电阻增大（其它电阻不变或不增大），那么它所分得的电压将增大，其它电阻分得的电压将减小。

并联电路1、并联电路中，干路中的电流等于各支路中的电流之和，即 I 总=I 1+I 2+…+I n2、并联电路里，各支路两端的电压均相等。

即U=U 1=U 2=…=U n3、并联电路总电阻的倒数等于各并联电阻的倒数之和。

即1/R=1/R 1+1/R 2+…+1/R n 若各并联导体的电阻均为r ，则1/R=n/r 即得：R=r/n当1R 与2R 并联时，根据欧姆定律变形得 121212 , U U I I R R ==因为并联电路各支路电压相等，即12U U U ==，可以推出：1221I R I R =(1)由（1）可以推导出：21121212R R I I I I R R R R ==++， (2)公式(1)和(2)都是很有用的公式，从它们可以得出推论1 并联电路的分流作用：各支路的电流与它们的电阻成反比，哪条支路上的电阻大，通过它的电流就小。

串联并联电路的电流电压规律
电路是电子学中最基本的概念之一，它是由电源、导线和电器元件组成的。

电路中的电流和电压是电路中最基本的物理量，它们的规律对于电路的设计和分析至关重要。

在电路中，电流和电压的规律受到电路的连接方式的影响，其中最常见的连接方式是串联和并联。

串联电路是指将电器元件依次连接在一起，电流只能沿着一条路径流动。

在串联电路中，电流的大小相等，电压的大小则根据电器元件的阻值分配。

根据欧姆定律，电流和电阻成正比，电压和电阻成反比。

因此，在串联电路中，电阻越大的电器元件所分配到的电压就越大，电流则相同。

并联电路是指将电器元件并排连接在一起，电流可以沿着多条路径流动。

在并联电路中，电压的大小相等，电流的大小则根据电器元件的阻值分配。

根据欧姆定律，电流和电阻成反比，电压和电阻成正比。

因此，在并联电路中，电阻越大的电器元件所分配到的电流就越小，电压则相同。

串联和并联电路的电流和电压规律可以用以下公式表示：
串联电路中，电流的大小为I=V/R，电压的大小为V=IR，其中I为电流，V为电压，R为电阻。

并联电路中，电流的大小为I=V/R，电压的大小为V=IR，其中I为
电流，V为电压，R为电阻。

在实际应用中，串联和并联电路的连接方式可以根据具体情况进行选择。

串联电路适用于需要将电器元件依次连接在一起的情况，如电灯串联连接。

并联电路适用于需要将电器元件并排连接在一起的情况，如电灯并联连接。

串联和并联电路的电流和电压规律是电路中最基本的规律之一。

了解这些规律可以帮助我们更好地设计和分析电路，从而更好地应用电子学知识。

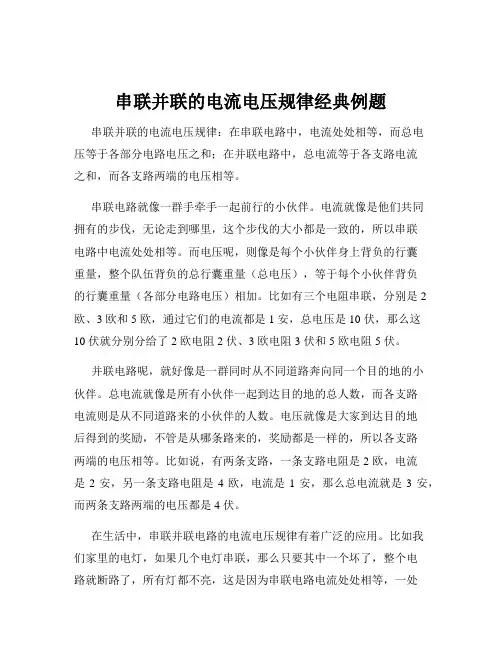

串联并联的电流电压规律经典例题串联并联的电流电压规律：在串联电路中，电流处处相等，而总电压等于各部分电路电压之和；在并联电路中，总电流等于各支路电流之和，而各支路两端的电压相等。

串联电路就像一群手牵手一起前行的小伙伴。

电流就像是他们共同拥有的步伐，无论走到哪里，这个步伐的大小都是一致的，所以串联电路中电流处处相等。

而电压呢，则像是每个小伙伴身上背负的行囊重量，整个队伍背负的总行囊重量（总电压），等于每个小伙伴背负的行囊重量（各部分电路电压）相加。

比如有三个电阻串联，分别是 2 欧、3 欧和 5 欧，通过它们的电流都是 1 安，总电压是 10 伏，那么这10 伏就分别分给了 2 欧电阻 2 伏、3 欧电阻 3 伏和 5 欧电阻 5 伏。

并联电路呢，就好像是一群同时从不同道路奔向同一个目的地的小伙伴。

总电流就像是所有小伙伴一起到达目的地的总人数，而各支路电流则是从不同道路来的小伙伴的人数。

电压就像是大家到达目的地后得到的奖励，不管是从哪条路来的，奖励都是一样的，所以各支路两端的电压相等。

比如说，有两条支路，一条支路电阻是 2 欧，电流是 2 安，另一条支路电阻是 4 欧，电流是 1 安，那么总电流就是 3 安，而两条支路两端的电压都是 4 伏。

在生活中，串联并联电路的电流电压规律有着广泛的应用。

比如我们家里的电灯，如果几个电灯串联，那么只要其中一个坏了，整个电路就断路了，所有灯都不亮，这是因为串联电路电流处处相等，一处断了电流就无法通过。

而我们的插座往往是并联的，一个插座不用不会影响其他插座的使用，因为并联电路各支路互不影响，总电流等于各支路电流之和。

再给您说个有趣的数据，一般家庭电路中，电压通常是 220 伏，而电流则根据不同的电器使用情况而变化。

比如一台功率为 1000 瓦的空调，工作时的电流大约是 4.5 安。

了解串联并联的电流电压规律，对我们理解和设计电路非常重要。

它不仅能帮助我们解决日常生活中的电路问题，比如排查电器故障、合理布置家庭电路，还在工业生产、科学研究等领域发挥着巨大作用。

串并联电路的规律总结导言：电路是电流和电压传输的路径，是电子设备中不可或缺的部分。

在电路中，串联和并联是两种常见的连接方式。

串联电路中，电流只有一条路径可走，而并联电路中，电流有多条路径可选择。

本文将总结串并联电路的规律，探讨其特点、计算方法和应用。

一、串联电路的规律1. 电流规律：串联电路中，电流在各元件之间保持不变。

这是因为串联电路中电流只有一条路径可走，电流通过每个元件时都会经过相同的电流大小。

2. 电压规律：串联电路中，总电压等于各个元件电压之和。

这是因为串联电路中电压在各个元件之间分配，总电压必须等于各个元件电压之和。

3. 电阻规律：串联电路中，总电阻等于各个元件电阻之和。

这是因为串联电路中电阻依次排列，电流通过每个元件时都要经过其电阻。

二、并联电路的规律1. 电流规律：并联电路中，总电流等于各个元件电流之和。

这是因为并联电路中电流有多条路径可选择，总电流等于各个路径的电流之和。

2. 电压规律：并联电路中，各个元件的电压相等。

这是因为并联电路中各个元件之间具有相同的电压，电压在各个元件之间保持不变。

3. 电阻规律：并联电路中，总电阻的倒数等于各个元件电阻倒数之和的倒数。

这是因为并联电路中电阻可以分为多个路径，电流在不同路径中分流，总电阻等于各个路径电阻倒数之和的倒数。

三、串并联电路的计算方法1. 串联电路计算方法：串联电路中，可以使用欧姆定律来计算电流和电压。

根据欧姆定律，电流等于电压除以电阻。

因此，在串联电路中，可以通过计算各个元件的电阻和总电压来求解电流。

2. 并联电路计算方法：并联电路中，可以使用欧姆定律和电流规律来计算电流和电压。

根据欧姆定律，电流等于电压除以电阻。

因此，在并联电路中，可以通过计算各个元件的电流和总电阻来求解电压。

四、串并联电路的应用串并联电路在电子设备和电路中广泛应用。

以下是几个常见的应用场景：1. 串联电路应用：串联电路常用于电压分压、信号传输和电阻匹配等场景。

串并联电路中电流电压电阻的规律
串联电路： 1、电流相同：在串联电路中，连接的所有电路元件的电流值是相等的； 2、电压总和：在串联电路中，所有电路元件的电压之和等于电源电压； 3、阻值总和：在串联电路中，所有电路元件的阻值之和等于总阻值。

并联电路： 1、电压相同：在并联电路中，连接的所有电路元件的电压值是相等的； 2、电流总和：在并联电路中，所有电路元件的电流之和等于总电流； 3、阻值的倒数：在并联电路中，所有电路元件的阻值的倒数之和等于总阻值的倒数。

串联电路与并联电路的电流与电压特点串联电路是指电阻、电感或电容等元件依次连接在电路中，电流只能沿着一条路径流动，而并联电路是指电阻、电容或电感等元件同时连接在电路中，电流分流，沿着多条路径流动。

下面将详细介绍串联电路与并联电路的电流与电压特点。

1.串联电路的电流特点：在串联电路中，电流沿着相同的路径流动，所以在串联电路中的所有元件上的电流是相同的。

这可以用基尔霍夫电流定律来解释，即所有进入节点的电流之和等于所有离开节点的电流之和。

因此，串联电路中的电流是恒定的。

2.串联电路的电压特点：在串联电路中，各个元件所消耗的电压之和等于电源的电压。

这可以用基尔霍夫电压定律来解释，即在一个闭合回路中的电压代数和为零。

因此，在串联电路中的电压是可变的，它取决于电源电压和各个元件的电压降。

3.并联电路的电流特点：在并联电路中，电流在多个路径上分流，所以在并联电路中的各个元件上的电流之和等于总电流。

这可以用基尔霍夫电流定律来解释。

因此，在并联电路中的电流是可变的，它取决于总电流和各个元件的电导值。

4.并联电路的电压特点：在并联电路中，各个元件上的电压相同，等于电源电压。

这可以用基尔霍夫电压定律来解释，即在一个闭合回路中的电压代数和为零。

因此，在并联电路中的电压是恒定的。

5.串联电路的效果：由于串联电路中的电流相同，所以串联电路可以更好地控制和测量电流。

这使得串联电路在需要精确控制电流的应用中很有用，例如电子电路中的电流放大器、电源等。

6.并联电路的效果：由于并联电路中的电压相同，所以并联电路可以更好地控制和测量电压。

这使得并联电路在需要精确控制电压的应用中很有用，例如电子电路中的电压放大器、电源等。

总结起来，串联电路中的电流相同而电压可变，而并联电路中的电压相同而电流可变。

对于电流控制更为关键的应用，例如测量、传感器等，串联电路更为适用；而对于电压控制更为关键的应用，例如放大器、电源等，并联电路更为适用。

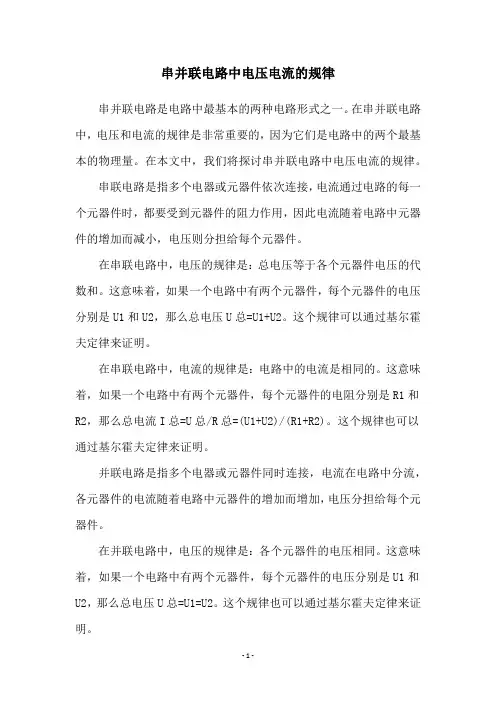

串并联电路中电压电流的规律串并联电路是电路中最基本的两种电路形式之一。

在串并联电路中，电压和电流的规律是非常重要的，因为它们是电路中的两个最基本的物理量。

在本文中，我们将探讨串并联电路中电压电流的规律。

串联电路是指多个电器或元器件依次连接，电流通过电路的每一个元器件时，都要受到元器件的阻力作用，因此电流随着电路中元器件的增加而减小，电压则分担给每个元器件。

在串联电路中，电压的规律是：总电压等于各个元器件电压的代数和。

这意味着，如果一个电路中有两个元器件，每个元器件的电压分别是U1和U2，那么总电压U总=U1+U2。

这个规律可以通过基尔霍夫定律来证明。

在串联电路中，电流的规律是：电路中的电流是相同的。

这意味着，如果一个电路中有两个元器件，每个元器件的电阻分别是R1和R2，那么总电流I总=U总/R总=(U1+U2)/(R1+R2)。

这个规律也可以通过基尔霍夫定律来证明。

并联电路是指多个电器或元器件同时连接，电流在电路中分流，各元器件的电流随着电路中元器件的增加而增加，电压分担给每个元器件。

在并联电路中，电压的规律是：各个元器件的电压相同。

这意味着，如果一个电路中有两个元器件，每个元器件的电压分别是U1和U2，那么总电压U总=U1=U2。

这个规律也可以通过基尔霍夫定律来证明。

在并联电路中，电流的规律是：总电流等于各个元器件电流的代数和。

这意味着，如果一个电路中有两个元器件，每个元器件的电阻分别是R1和R2，那么总电流I总=U总/R总=U1/R1+U2/R2。

这个规律也可以通过基尔霍夫定律来证明。

总的来说，串并联电路中电压电流的规律是很重要的，可以帮助我们理解电路的基本原理。

通过这些规律，我们可以更好的设计和实现电路，使其更加稳定和可靠。
