基础工程钢筋电渣压力焊技术交底单2
广西建工集团第二建筑工程有限责任公司
施工技术交底会签表 KJ-14
技术交底单
技术交底的内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项。
技术交底单
技术交底的内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项。
技术交底单
技术交底的内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项。
技术交底单
技术交底的内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项。
技术交底单
技术交底的内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项。
技术交底单
技术交底的内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项。
技术交底单
技术交底的内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项。
钢筋电渣压力焊技术交底
许昌电信综合生产楼钢筋电渣压力焊技术交底一、施工准备1．从事电渣压力焊操作人员必须持有上岗合格证。
2．熟悉图纸弄清各节点暗柱主筋的钢筋级别，直径和焊接位置，不得搞错。
3．本次采用电渣压力焊的钢筋为Ф16、Ф18、Ф20、Ф22、Ф25五种，在钢筋混凝土结构中为竖向连接。
4．可采用LDZ-32A型交流弧焊机，电源电压380V，初级电流102A，空载电压75V。
一台焊接电源可供数个焊接机交替使用。
5．参数选择渣池电压——25～35V焊接电流——400～450V焊接通电时候——20～25S6．凡钢筋端部有弯折，必须矫直或切除；有铁锈必须清除。
二、工艺程序1．引弧过程采用直接引弧法，在通电后迅速将上钢筋提起，使两端头之间的距离为2～4mm引弧，当钢筋端头夹杂不导电物质或端头过于平滑，造成引弧困难时，可多次把上钢筋移下与下钢筋短接后再提起，达到引弧目的。
2．电弧过程亦称造渣，靠电弧的高温作用，将钢筋端部的凸出部分不断烧化，同时将接口周围的焊剂充分溶化，形成一定深度的渣池。
3．电渣过程渣池形成一定深度后，将上钢筋缓缓插入渣池中，此时，电弧熄灭，进入电渣过程。
由于电流直接通过渣池，产生大量的电阻热，使渣池温度升到近2000℃，将钢筋端头迅速而均匀地熔化。
4．挤压过程在停止供电的瞬间，对钢筋施加挤压力，把焊口部分烧化的金属，熔渣及氧化物等杂全部挤出结合面。
三、质量要求1．外观检查①接头焊包应饱满和均匀，钢筋表面无明显烧伤等缺陷。
②接头处钢筋轴线的偏移不得超过0.1d，且不大于2mm。
③接头处弯折不得大于4°。
凡外观检查不合格接头，应切除重焊。
2．拉伸试验以每300个同类型接头作为一批，从每批成品中切取三个试探进行拉伸试验，三个试件不得低于该级别钢筋的抗拉强度标准值，若有一个试样的抗拉强度低于规定数值，应取双倍数量的试样进行复验，复验结果如仍有一个试样不合格，则该批接头即为不合格品。
交底人：接底人：年月日。
钢筋焊接技术交底
钢筋焊接质量技术交底
施工单位
广东腾越建筑工程有限公司
工程名称
建瓯碧桂园丹一期
分部工程
主体分部
交底部位
基础与主体
日 期
年 月 日
交
底
内
容
交
底
内容一、施工准备来自（一）作业条件1、电渣压力焊的作业人员必须持证上岗。
2、电渣压力焊钢筋在竖向或倾斜度在4°范围内应用。
3、电压表、时间显示器应齐全，焊剂筒的直径应与所焊钢筋的直径相适应。
（一）焊接生产中，焊工应对焊接接头逐个进行自检。自检项目如下：
1、轴线偏移不得超过0.1d或2mm。
2、接头处弯折角不得大于 7／100。
3、接头四周焊包突出钢筋表面的高度应大干等于4mm
4、钢筋表面应无明显烧伤缺陷。
三、工艺流程
安放焊接夹具一引弧、电弧、电渣一挤压一清渣
四、操作工艺
（一）电渣压力焊可采用交流或直流电源。焊机容量应根据所焊钢筋直径选定。
直接引弧法是在通电后迅速将上钢筋提起，使两端头之间的距离为2～4mm引弧。这种过程很短。当钢筋端头夹杂不导电物质或端头过于平滑造成引弧困难时，可以多次把上钢筋移下与下钢筋短接后再提起，达到引弧目的。
3、引燃电弧后，靠电弧的高温作用，将钢筋端头凸出部分不断烧化，同时将接口周围的焊剂充分熔化，形成一定深度的渣池。
五、安全要求：
1、电焊机必须由专业电工接线。
2、操作工人必须正确佩戴安全帽。
3、焊接时，在旁协助人员要多注意上部钢筋的稳固性，防止落下伤人。
焊接完成后，拆除夹具时要注意钢筋温度是否过高，防止烫伤。
专业技术负责人：交底人：接受人：
4、在正式焊接前，每一个作业人员应对其在工程中准备进行电渣压力焊的钢筋各做3个模拟试件，经拉伸试验合格后，方能上岗操作。
施工单位
广东腾越建筑工程有限公司
工程名称
建瓯碧桂园丹一期
分部工程
主体分部
交底部位
基础与主体
日 期
年 月 日
交
底
内
容
交
底
内容一、施工准备来自（一）作业条件1、电渣压力焊的作业人员必须持证上岗。
2、电渣压力焊钢筋在竖向或倾斜度在4°范围内应用。
3、电压表、时间显示器应齐全，焊剂筒的直径应与所焊钢筋的直径相适应。
（一）焊接生产中，焊工应对焊接接头逐个进行自检。自检项目如下：
1、轴线偏移不得超过0.1d或2mm。
2、接头处弯折角不得大于 7／100。
3、接头四周焊包突出钢筋表面的高度应大干等于4mm
4、钢筋表面应无明显烧伤缺陷。
三、工艺流程
安放焊接夹具一引弧、电弧、电渣一挤压一清渣
四、操作工艺
（一）电渣压力焊可采用交流或直流电源。焊机容量应根据所焊钢筋直径选定。
直接引弧法是在通电后迅速将上钢筋提起，使两端头之间的距离为2～4mm引弧。这种过程很短。当钢筋端头夹杂不导电物质或端头过于平滑造成引弧困难时，可以多次把上钢筋移下与下钢筋短接后再提起，达到引弧目的。
3、引燃电弧后，靠电弧的高温作用，将钢筋端头凸出部分不断烧化，同时将接口周围的焊剂充分熔化，形成一定深度的渣池。
五、安全要求：
1、电焊机必须由专业电工接线。
2、操作工人必须正确佩戴安全帽。
3、焊接时，在旁协助人员要多注意上部钢筋的稳固性，防止落下伤人。
焊接完成后，拆除夹具时要注意钢筋温度是否过高，防止烫伤。
专业技术负责人：交底人：接受人：
4、在正式焊接前，每一个作业人员应对其在工程中准备进行电渣压力焊的钢筋各做3个模拟试件，经拉伸试验合格后，方能上岗操作。
电渣压力焊的技术交底
电渣压力焊的技术交底嘿，朋友们！今天咱们来好好唠唠电渣压力焊这门技术。
先来说说啥是电渣压力焊。
简单来讲，它就是一种在建筑施工中常用的钢筋连接方法。
通过电流把钢筋融化，然后施加压力，让两根钢筋紧紧连接在一起。
这就好比把两根小木棍用胶水粘起来，不过咱这“胶水”可是高温和压力！我还记得有一次在工地上，有个年轻的小伙子，刚接触电渣压力焊，那叫一个手忙脚乱。
他一会儿忘了调节电流，一会儿又没把钢筋对齐，结果焊出来的接头那叫一个惨不忍睹。
这可给我们提了个醒，电渣压力焊这活儿，真得认真对待！那要做好电渣压力焊，得注意些啥呢？首先，钢筋端部得处理干净，不能有油污、锈渍啥的。
这就像咱们做饭前得把菜洗干净一样，不然做出来的“菜”可不美味。
焊接夹具也很重要，得保证上下钢筋同心，不然接出来的钢筋就像歪脖子树，可不行！还有啊，焊接过程中的参数控制也得精准，比如焊接电流、焊接电压和焊接时间。
电流大了，钢筋容易烧化；电流小了，又焊不牢固。
这就好比炒菜时火候的掌握，火大了容易糊，火小了又不熟。
再说说焊剂。
焊剂得干燥，要是受潮了，那效果可就大打折扣啦。
就像咱们吃的薯片，受潮了就不脆了，不好吃。
在实际操作的时候，得先把上下钢筋安放好，然后装上焊接夹具，接通电源。
这时候，可别眨眼，要仔细观察焊接过程中的电弧情况和熔池变化。
等到电渣过程结束，要迅速顶压，让接头成型。
有一回，我们在一个大项目上，因为一个工人操作不当，电渣压力焊的接头质量不过关。
结果呢，不得不返工，不仅耽误了工期，还增加了成本。
这可让项目经理发了好大的火！所以啊，朋友们，电渣压力焊这技术看着简单，其实里面的门道可多着呢。
每一个环节都不能马虎，得认真细致，才能保证焊接质量。
总之，要想把电渣压力焊做好，就得熟悉每一个步骤，严格按照规范操作。
只有这样，咱们才能做出牢固可靠的钢筋接头，为建筑的安全打下坚实的基础。
希望大家都能把电渣压力焊这门技术掌握好，为咱们的建筑事业添砖加瓦！。
柱钢筋电渣压力焊
交底部位
主体地下室外墙、框柱
工序名称
钢筋电渣压力焊连接
交底摘要：施工准备、施工工艺等
交底内容：电渣压力焊接头缺陷及消除措施
焊接缺陷
措施
轴线偏移
1、矫直钢筋端部
2、正确安装夹具和钢筋
3、避免过大的顶压力
4、及时修理和更换夹具
弯折
1、矫直钢筋端部
2、注意安装及扶持上钢筋
3、避免焊后过快卸夹具
4、修理或更换夹具
烧伤
1、钢筋导电部位除掉铁锈
2、尽量夹紧钢筋
焊包下淌
1、彻底封堵焊剂桶的漏孔
2、避免焊后过快回收焊剂
4、接头的外观检查
每一楼层施工完成后，首先应当对竖向结构主筋实施电渣压力焊，再进行其他钢筋的绑扎。这样的工序十分有利于钢筋电渣压力焊接头的外观检查，同时也
项目（专业）
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
（1）在一般构筑物中应以300个同级别钢筋接头为一批。
（2）在现浇钢筋砼构件中，应以每一楼层或施工区段中300个同级别钢筋接头作为一批，不足300个接头仍应作为一批。
当试验结果显示，3个试件中有一个试件的抗拉强度低于规定值时，应再取6个试件进行复验。复验结果，仍有1个试件的抗拉强度小于规定值时，应确认该批钢筋接头为不合格。
2）焊剂：
a、焊剂采用HJ431焊剂。
b、焊剂应存放在干燥的库房内，防止受潮。
c、使用中回收的焊剂，应出去熔渣和杂物，并应与新焊剂混合均匀后使用。
d、焊剂应有出厂合格证。
3）主要机具：
a、手动电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。
b、自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等。
主体地下室外墙、框柱
工序名称
钢筋电渣压力焊连接
交底摘要：施工准备、施工工艺等
交底内容：电渣压力焊接头缺陷及消除措施
焊接缺陷
措施
轴线偏移
1、矫直钢筋端部
2、正确安装夹具和钢筋
3、避免过大的顶压力
4、及时修理和更换夹具
弯折
1、矫直钢筋端部
2、注意安装及扶持上钢筋
3、避免焊后过快卸夹具
4、修理或更换夹具
烧伤
1、钢筋导电部位除掉铁锈
2、尽量夹紧钢筋
焊包下淌
1、彻底封堵焊剂桶的漏孔
2、避免焊后过快回收焊剂
4、接头的外观检查
每一楼层施工完成后，首先应当对竖向结构主筋实施电渣压力焊，再进行其他钢筋的绑扎。这样的工序十分有利于钢筋电渣压力焊接头的外观检查，同时也
项目（专业）
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
（1）在一般构筑物中应以300个同级别钢筋接头为一批。
（2）在现浇钢筋砼构件中，应以每一楼层或施工区段中300个同级别钢筋接头作为一批，不足300个接头仍应作为一批。
当试验结果显示，3个试件中有一个试件的抗拉强度低于规定值时，应再取6个试件进行复验。复验结果，仍有1个试件的抗拉强度小于规定值时，应确认该批钢筋接头为不合格。
2）焊剂：
a、焊剂采用HJ431焊剂。
b、焊剂应存放在干燥的库房内，防止受潮。
c、使用中回收的焊剂，应出去熔渣和杂物，并应与新焊剂混合均匀后使用。
d、焊剂应有出厂合格证。
3）主要机具：
a、手动电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。
b、自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等。
竖向钢筋电渣压力焊技术交底29
表—4 施工单位：广西二建四分公司填发日期：2005年月日
审核：交底人：
表—4 施工单位：广西二建四分公司填发日期：2005年月日
建筑安装工程
技术交底单
表—4 施工单位：广西二建四分公司填发日期：2005年月日
审核：交底人：
建筑安装工程
技术交底单
表—4 施工单位：广西二建四分公司填发日期：2005年月日
审核：交底人：
建筑安装工程
技术交底单
表—4 施工单位：广西二建四分公司填发日期：2005年月日
审核：交底人：
建筑安装工程
技术交底单
表—4 施工单位：广西二建四分公司填发日期：2004年月日
交底人：。
电渣压力焊安全技术交底四篇
电渣压力焊安全技术交底四篇篇一：电渣压力焊安全技术交底一、准备工作：1、在钢筋正式焊接前，应进行现场条件下的焊接性能试验。
合格后，方可正式加工施焊。
2、钢筋在工地车间下料并加工成型，拖车托运至摇头扒杆吊运点，摇头扒杆吊至操作平台。
在一模混凝土浇筑完毕即可进行上一模钢筋焊接。
3、钢筋焊接施工前，应清除钢筋表面上的锈斑油污、杂物等；钢筋端部若有弯折、扭曲时，应予以矫直或切除。
4、电渣压力焊焊机容量应根据所焊钢筋直径选定。
5、焊接夹具应具有足够刚度，在最大允许荷载下应移动灵活，操作便利，电压表、时间显示器应配备齐全。
二、操作程序及方法：1、不同直径钢筋焊接时，上下两钢筋轴线应在同一直线上。
2、焊接参数包括焊接电流、焊接电压和通电时间，宜符合下表规定。
钢筋直径焊接电流(A)焊接电压(V) 焊接通电时间(S)电弧过电渣过电弧过程电渣过程(mm) 程程14 200～22035～45 18～22 12 316 200～250 14 418 250～300 15 520 300～350 17 522 350～400 18 63、焊接夹具的上下钳口应夹紧于上、下钢筋上；钢筋一经夹紧，不得晃动。
4、引弧过程：宜采用铁丝圈引弧法，也可采用直接引弧法。
a、铁丝圈引弧法是将铁丝圈放在上、下钢筋端头之间，高约10mm，电流通过铁丝圈与上、下钢筋端面的接触点形成短路引弧。
b、直接引弧法是在通电后迅速将上钢筋提起，使两端头之间的距离为2~4mm引弧。
当钢筋端头夹杂不导电物质或过于平滑造成引弧困难时，可以多次把上钢筋移下与下钢筋短接后再提起，达到引弧目的。
5、电弧过程：靠电弧的高温作用，将钢筋端头的凸出部分不断烧化；同时将接口周围的焊剂充分熔化，形成一定深度的渣池。
6、电渣过程：渣池形成一定深度后，将上钢筋缓缓插入渣池中，此时电弧熄灭，进入电渣过程。
由于电流直接通过渣池，产生大量的电阻热，使渣池温度升到近2000度，将钢筋端头迅速而均匀熔化。
电渣压力焊技术交底20
六、质量验收
1．外观检查接头应逐个进行检查，检查结果应符合下列要求：
（1）接头焊包均匀，不得有裂纹，钢筋表面无明显烧伤等缺陷。
（2）接头处钢筋轴线的偏移不得超过0.1钢筋直径，同时不得大于2mm。
（3）接头处弯折不得大于400。
（4）对外观检查不合格的接头，应切除重焊。
2．强度检验
（1）取样：从每批成品中切除三个试件进行拉伸试验。分批方法为：
二、ห้องสมุดไป่ตู้工准备
1．材料
（1）钢筋：进场时有出厂合格证并必须经过抽样检验，力学性能指标符合规范的规定。
（2）焊剂：有出厂合格证，化学性能指标应符合有关规定，焊剂应存放在干燥的库房里，若受潮，在使用前，须在恒温2500C下烘焙2小时。焊剂回收重复作用时，应除去熔渣和杂物并经干燥，一般采用431焊剂。
三、机具设备
1．手工电渣焊机一台；
2．控制箱一套，应安装电压表和电流表，以及时间电器、电铃，以便操作者控制焊接参数和准确掌握通电时间。
3．焊接夹具3-4个，应具有一定刚度，使用灵巧，坚固耐用，上、下钳口同心。焊接电缆的断面面积与焊接钢筋大小相适应。
4．焊接盒：6-8个，以便倒换使用，焊剂盒的上口内径为90-100mm，下口直径与所焊钢筋的直径大小相适应。
5．石棉绳：数量视焊接接头个数定，用于填塞焊剂盒安装后的缝隙，防止焊剂盒内焊剂泄漏。
6．切割机械或圆片锯：用于切割钢筋。
四、作业条件
1．焊工应经过有关部门的培训、考核合格，持证上岗。上岗时，应穿戴好焊工鞋，焊工手套等劳动保护用品。2．电渣压力焊的机具设备以及辅助设备等应齐全，完好。施焊前必须认真检查机具设备是否处于正常状态。焊机要按规定的方法正确接通电源，并检查其电压、电流是否符合施焊的要求。
1．外观检查接头应逐个进行检查，检查结果应符合下列要求：
（1）接头焊包均匀，不得有裂纹，钢筋表面无明显烧伤等缺陷。
（2）接头处钢筋轴线的偏移不得超过0.1钢筋直径，同时不得大于2mm。
（3）接头处弯折不得大于400。
（4）对外观检查不合格的接头，应切除重焊。
2．强度检验
（1）取样：从每批成品中切除三个试件进行拉伸试验。分批方法为：
二、ห้องสมุดไป่ตู้工准备
1．材料
（1）钢筋：进场时有出厂合格证并必须经过抽样检验，力学性能指标符合规范的规定。
（2）焊剂：有出厂合格证，化学性能指标应符合有关规定，焊剂应存放在干燥的库房里，若受潮，在使用前，须在恒温2500C下烘焙2小时。焊剂回收重复作用时，应除去熔渣和杂物并经干燥，一般采用431焊剂。
三、机具设备
1．手工电渣焊机一台；
2．控制箱一套，应安装电压表和电流表，以及时间电器、电铃，以便操作者控制焊接参数和准确掌握通电时间。
3．焊接夹具3-4个，应具有一定刚度，使用灵巧，坚固耐用，上、下钳口同心。焊接电缆的断面面积与焊接钢筋大小相适应。
4．焊接盒：6-8个，以便倒换使用，焊剂盒的上口内径为90-100mm，下口直径与所焊钢筋的直径大小相适应。
5．石棉绳：数量视焊接接头个数定，用于填塞焊剂盒安装后的缝隙，防止焊剂盒内焊剂泄漏。
6．切割机械或圆片锯：用于切割钢筋。
四、作业条件
1．焊工应经过有关部门的培训、考核合格，持证上岗。上岗时，应穿戴好焊工鞋，焊工手套等劳动保护用品。2．电渣压力焊的机具设备以及辅助设备等应齐全，完好。施焊前必须认真检查机具设备是否处于正常状态。焊机要按规定的方法正确接通电源，并检查其电压、电流是否符合施焊的要求。
钢筋电渣压力焊施工技术交底(完整版)
电弧过程，延时充分：电渣过程，短而稳定：挤压过程，压力适当。若出现异常
现象，应参照下表查找原因，及时清除。
钢筋电渣压力焊接头焊接缺陷及防止措施
项次 焊接缺陷
防
治
措
施
1． 矫直钢筋端部
2． 正确安装夹具和钢筋
1
轴线偏移 3． 避免过大的挤压力
4． 及时修理或更换夹具
1． 矫直钢筋端部
2． 注意安装与扶持上钢筋
设计要求和施工规范的规定。 检验方法;观察或尺量检查。
4．1．3 电渣压力焊接头的力学性能检验必须合格。力学性能检验时，从每批接头 中切取 3 个接头作拉伸实验。
4．1．3．1 在一般构筑物中，以 300 个同钢筋级别接头作为一批。
注册建造师（项目经理）：（签字）
参加单位及人 员签字
注：本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份。
SG—006
技术 交底
交底内容：
4．1．3．2 在现浇钢筋混凝土结构中，以每一楼层或施工区段的同级别钢筋接头作 为一批，不足 300 个接头仍作为一批。 检验方法：检查焊接试件试验报告单。
4.2 基本项目：钢筋电渣压力焊接头应逐个进行外观检查，结果应符合下列要求： 4.2.1 焊包较均匀，突出部分最少高出钢筋表面 4㎜。 4.2.2 电极与钢筋接触处，无明显的烧伤缺陷。 4.2.3 接头处的弯折角不大于 4º。 4.2.4 接头处的轴线偏移应不超过 0。1 倍钢筋直径，同时不大于 2㎜。外观检查不
四川精正建设管理咨询有限公司
施工单位 本交底适用与工业与民用建筑钢筋混凝土结构中直径 14–40㎜的 I–II 级竖向或斜
中国建筑第六工程局有限公司
交底部向位 (倾斜度 4:1 范围内)钢筋的连接。
钢筋电渣压力焊连接技术交底

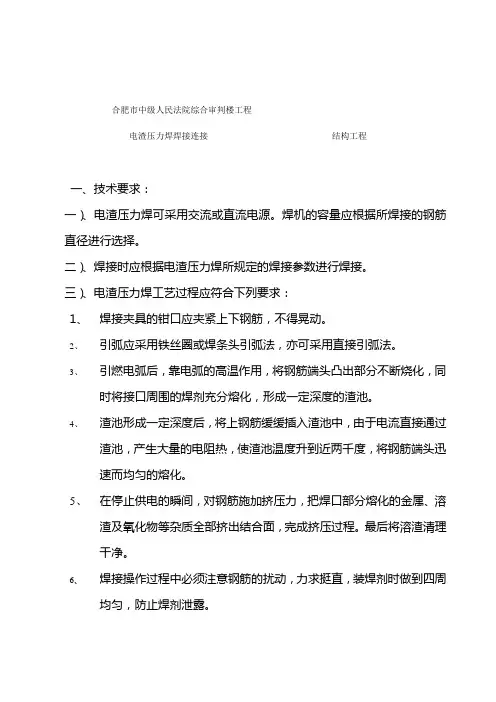

合肥市中级人民法院综合审判楼工程电渣压力焊焊接连接结构工程一、技术要求：一）、电渣压力焊可采用交流或直流电源。
焊机的容量应根据所焊接的钢筋直径进行选择。
二）、焊接时应根据电渣压力焊所规定的焊接参数进行焊接。
三）、电渣压力焊工艺过程应符合下列要求：1、焊接夹具的钳口应夹紧上下钢筋，不得晃动。
2、引弧应采用铁丝圈或焊条头引弧法，亦可采用直接引弧法。
3、引燃电弧后，靠电弧的高温作用，将钢筋端头凸出部分不断烧化，同时将接口周围的焊剂充分熔化，形成一定深度的渣池。
4、渣池形成一定深度后，将上钢筋缓缓插入渣池中，由于电流直接通过渣池，产生大量的电阻热，使渣池温度升到近两千度，将钢筋端头迅速而均匀的熔化。
5、在停止供电的瞬间，对钢筋施加挤压力，把焊口部分熔化的金属、溶渣及氧化物等杂质全部挤出结合面，完成挤压过程。
最后将溶渣清理干净。
6、焊接操作过程中必须注意钢筋的扰动，力求挺直，装焊剂时做到四周均匀，防止焊剂泄露。
合肥市中级人民法院综合审判楼工程电渣压力焊焊接连接结构工程二、质量要求1、进行电渣压力焊时，要检查钢筋的接头处是否有油污或铁锈，钢筋的接头必须清洁。
2、施焊前要确定对焊钢筋接头紧固并在一条线上，施焊过程中，如发现钢筋焊接有倾斜现象和晃动现象，要及时调整。
三、安全要求1、施工人员必须持证上岗，并佩带好防护用具2、施工前必须对焊机性能及施工用电进行检测，确保安全。
3、施焊时必须做好安全防护，避免烫伤。
四、职业健康及环保要求1、施工人员的防护用具必须到位，严禁醉酒或生病人员进行施工。
2、施焊时产生的焊渣要进行回收，并集中处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分项工程名称
电渣压力焊焊接连接
分部（子分部）
工程
结构工程
二、质量要求
1、进行电渣压力焊时，要检查钢筋的接头处是否有油污或铁锈，钢筋的接头必须清洁。
2、施焊前要确定对焊钢筋接头紧固并在一条线上，施焊过程中，如发现钢筋焊接有倾斜现象和晃动现象，要及时调整。
三、安全要求
1、施工人员必须持证上岗，并佩带好防护用具
2、引弧应采用铁丝圈或焊条头引弧法，亦可采用直接引弧法。
3、引燃电弧后，靠电弧的高温作用，将钢筋端头凸出部分不断烧化，同时将接口周围的焊剂充分熔化，形成一定深度的渣池。
4、渣池形成一定深度后，将上钢筋缓缓插入渣池中，由于电流直接通过渣池，产生大量的电阻热，使渣池温度升到近两千度，将钢筋端头迅速而均匀的熔化。
5、在停止供电的瞬间，对钢筋施加挤压力，把焊口部分熔化的金属、溶渣及氧化物等杂质全部挤出结合面，完成挤压过程。最后将溶渣清理干净。
6、焊接操作过程中必须注意钢筋的扰动，力求挺直，装焊剂时做到
班组长
技 术 交 底 记 录
年 月 日
工程名称
安徽省立医院临时影像中心工程
2、施工前必须对焊机性能及施工用电进行检测，确保安全。
3、施焊时必须做好安全防护，避免烫伤。
四、职业健康及环保要求
1、施工人员的防护用具必须到位，严禁醉酒或生病人员进行施工。
2、施焊时产生的焊渣要进行回收，并集中处理。
项目专业技术负责人
施工员
班组长
技术交底记录
年月日
工程名称
安徽省立医院临时影像中心
分项工程名称
电渣压力焊焊接连接
分部（子分部）
工程
结构工程
一、技术要求：
一）、电渣压力焊可采用交流或直流电源。焊机的容量应根据所焊接的钢筋直径进行选择。
二）、焊接时应根据电渣压力焊所规定的焊接参数进行焊接。
三）、电渣压力焊工艺过程应符合下列要求：
1、焊接夹具的钳口应夹紧上下钢筋，不得晃动。
电渣压力焊焊接连接
分部（子分部）
工程
结构工程
二、质量要求
1、进行电渣压力焊时，要检查钢筋的接头处是否有油污或铁锈，钢筋的接头必须清洁。
2、施焊前要确定对焊钢筋接头紧固并在一条线上，施焊过程中，如发现钢筋焊接有倾斜现象和晃动现象，要及时调整。
三、安全要求
1、施工人员必须持证上岗，并佩带好防护用具
2、引弧应采用铁丝圈或焊条头引弧法，亦可采用直接引弧法。
3、引燃电弧后，靠电弧的高温作用，将钢筋端头凸出部分不断烧化，同时将接口周围的焊剂充分熔化，形成一定深度的渣池。
4、渣池形成一定深度后，将上钢筋缓缓插入渣池中，由于电流直接通过渣池，产生大量的电阻热，使渣池温度升到近两千度，将钢筋端头迅速而均匀的熔化。
5、在停止供电的瞬间，对钢筋施加挤压力，把焊口部分熔化的金属、溶渣及氧化物等杂质全部挤出结合面，完成挤压过程。最后将溶渣清理干净。
6、焊接操作过程中必须注意钢筋的扰动，力求挺直，装焊剂时做到
班组长
技 术 交 底 记 录
年 月 日
工程名称
安徽省立医院临时影像中心工程
2、施工前必须对焊机性能及施工用电进行检测，确保安全。
3、施焊时必须做好安全防护，避免烫伤。
四、职业健康及环保要求
1、施工人员的防护用具必须到位，严禁醉酒或生病人员进行施工。
2、施焊时产生的焊渣要进行回收，并集中处理。
项目专业技术负责人
施工员
班组长
技术交底记录
年月日
工程名称
安徽省立医院临时影像中心
分项工程名称
电渣压力焊焊接连接
分部（子分部）
工程
结构工程
一、技术要求：
一）、电渣压力焊可采用交流或直流电源。焊机的容量应根据所焊接的钢筋直径进行选择。
二）、焊接时应根据电渣压力焊所规定的焊接参数进行焊接。
三）、电渣压力焊工艺过程应符合下列要求：
1、焊接夹具的钳口应夹紧上下钢筋，不得晃动。
