卷绕型固态电解电容器生产工艺流程的作用

电解电容工艺流程电解电容器是一种广泛应用于电子产品中的电子元件，它具有体积小、容量大、寿命长等优点，因此在现代电子工业中得到了广泛的应用。

下面将介绍电解电容工艺流程。

首先，在电解电容的制备过程中，需要选择合适的材料作为电极。

常用的电极材料有铝箔、铝管等。

制备电容器的电极材料要求具有良好的导电性、耐腐蚀性和可接受的成本。

接着，将电极材料进行切割和清洗处理。

通过切割将电极材料切割成预定尺寸的片状或管状，然后对电极材料进行清洗，以去除表面的污物和氧化物。

然后，对电极材料进行表面处理。

常用的表面处理方法有清洗、阳极氧化和封装等。

清洗是将电极材料表面的污垢和杂质去除，以保证电极的纯净度。

阳极氧化是将电极材料放入含有电解液的电解槽中，经过一定电流和电压的作用，使电极材料表面形成一层氧化膜，以提高电容器的绝缘性能和耐腐蚀性能。

封装是将经过表面处理的电极材料装入外壳中，并封装好，以保护电极。

接下来，对电极进行电解液注入。

电解液是电解电容器中的重要部分，它具有很大的影响电容器性能的作用。

电解液一般由溶剂和溶质组成，常用的电解液有硼酸铝、硫酸铝等。

电解液注入的过程要求注入时不产生气泡，并且要控制注入的量，以确保电解液的浓度和容量达到要求。

随后，对电极进行电解处理。

将装有电解液的电容器放置在电解槽中，通过正负极之间的电流和电压作用，使电容器充电，形成正负两个极板之间的电势差。

电解处理的过程中需要控制电流和时间，以保证电容器的质量和性能。

最后，对电解电容器进行测试和包装。

通过测试，可以检验电容器的电容值是否符合要求，以及其他性能参数是否正常。

当电容器通过测试后，便进行包装，以便后续运输和销售。

综上所述，电解电容工艺流程包括选择合适的电极材料、切割和清洗处理电极材料、进行表面处理、电解液注入、电解处理、测试和包装等环节。

这一系列工艺流程能够保证电解电容器的质量和性能，以满足电子产品对电容器的要求。

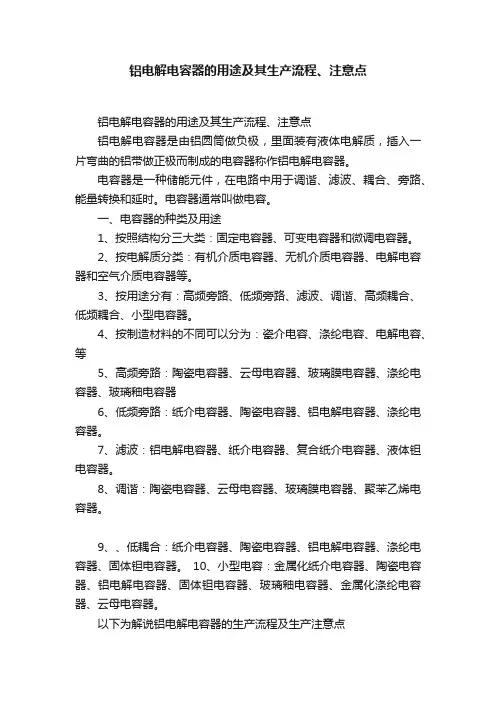

铝电解电容器的用途及其生产流程、注意点铝电解电容器的用途及其生产流程、注意点铝电解电容器是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极而制成的电容器称作铝电解电容器。

电容器是一种储能元件，在电路中用于调谐、滤波、耦合、旁路、能量转换和延时。

电容器通常叫做电容。

一、电容器的种类及用途1、按照结构分三大类：固定电容器、可变电容器和微调电容器。

2、按电解质分类：有机介质电容器、无机介质电容器、电解电容器和空气介质电容器等。

3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。

4、按制造材料的不同可以分为：瓷介电容、涤纶电容、电解电容、等5、高频旁路：陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容器6、低频旁路：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器。

7、滤波：铝电解电容器、纸介电容器、复合纸介电容器、液体钽电容器。

8、调谐：陶瓷电容器、云母电容器、玻璃膜电容器、聚苯乙烯电容器。

9、、低耦合：纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器、固体钽电容器。

10、小型电容：金属化纸介电容器、陶瓷电容器、铝电解电容器、固体钽电容器、玻璃釉电容器、金属化涤纶电容器、云母电容器。

以下为解说铝电解电容器的生产流程及生产注意点二、铝电解电容器的生产流程及生产注意点进料检验、裁切、钉接、卷绕、烘干、含浸、组立、套管、老化、分选、加工、包装、出货。

1、材料检验对电容器的原材料进行检验。

检验项目主要控制其的外观、特性。

2、裁切对于裁切必须要控制好裁切过程所造成的毛刺、箔灰。

必须要把毛刺与箔灰清理干净，以免造成在老化环节中爆炸。

同时要控制好裁切的宽度、扭曲度、平面度。

3、钉接芯子在铆钉铝箔时要控制好厚度、花瓣的大少与对称。

同时对铝箔在卷绕的过程中所造成的毛刺、短路、刮伤、跑片、上下留边、脚距等进行严格管控，作业员要自律检查、品管严控好对产品的首检4、含浸卷绕好的芯子在含浸前必须对其进行烘烤，让里面的水分能充分的烘干，芯子在烘干环节能严控好的话，对含浸透不透有很大的帮助，而且对产品的特性有明显的提高。

电容器基础知识与工艺--深圳市柏瑞凯电子科技有限公司内容提要◆电容器的基本性能◆固态电器的主要原材料介绍◆固态电容器工艺流程及技术要点◆常见的品质异常与制造过程的关系◆公司目前产品的介绍11. 电容器的基本性能•什么是电容器？•电容器是由两个导电极板，中间放置着具有介电特征的物质所组成的分立元件。

•Q=CUQ——电荷量，单位：库仑U——电压，单位：伏特C——电容量，单位：法拉一个电容器造出来后，C是一个常数，表示储存电荷能力的大小。

电容器的基本性能☐CAP：设计电容器时规定的电容量。

C=ε0εS / d （介质种类（ε）、极板面积（S）、介质厚度（d）有关）：损失角正切，电容器电能量损耗的有功功率与无功功率之比☐DF 。

DF=有功功率/无功功率表示电容器消耗的功率大小。

DF大→发热→老化加速→寿命低。

☐ESR：等效串联电阻。

由三部分组成：①氧化膜介质损耗的等效串联电阻；②工作电解质的等效串联电阻；③金属电极、引出线以及接触电阻组成的等效串联电阻。

☐LC ：漏电流，表征电解电容器的绝缘性质。

与施加电压的大小、环境温度的高低、测试时间的长短有密切关系。

2电容器的主要原材料2.电容器的主要原材料工序原材料作用铝箔产品设计容量钉卷电解纸含浸工序含浸单体和氧化剂导针产品性能引出胶带将卷绕后的电解纸和铝箔粘紧胶盖组立胶盖电容器的密封单体形成电容器的负极固态聚合物含浸氧化剂形成电容器的负极固态聚合物封口组立铝壳电容器的密封捺印油墨标示电容器的系列、规格、周期固态电容器的构造铝箔●固态铝电解电容器用的铝箔有阳极箔和阴极箔，目前还有碳箔。

●铝箔的横切面图：AI 2O 3AI 2O 3AI●铝箔性能:耐压、比容、厚度、抗拉强度、折弯试验。

●铝箔在电容器中的作用：组成电容器的正极和负极，并决定电容器的电压和容量两个重要特性。

人体汗液中主要的电解质是钠和氯离子还有少量的钾和钙。

人体汗液中主要的电解质是钠和氯离子，还有少量的钾和钙。

固体电解电容器的制作方法固体电解电容器是应用广泛的一种电容器，制作方法也比较复杂，需要使用不同的材料和工具。

本篇文章将会详细介绍固体电解电容器的制作方法。

1. 材料准备固体电解电容器的制作需要用到的材料有：金属箔、电解液、双层金属箔、电解膜、电极片、导线、充电器、氢氧化铝浆状物、聚合物，以及其他所需要的配件。

这些材料可以在电子器材供应商或者化工供应商处购买。

2. 材料处理在准备好所需的材料后，需要将金属箔裁剪成所需的大小，并清洗干净。

电极片需要在电解液中浸泡，以使其表面形成一层氧化层。

双层金属箔也需要进行清洗，确保其表面光滑。

3. 制作电容器制作电容器需要一个电解槽。

在槽中加入电解液，并在液面上方放置双层金属箔。

在金属箔上涂敷氢氧化铝浆状物，以形成膜层。

在这个过程中需要确保气泡不会被困于膜中，因为气泡会对电容器的电容值产生影响。

制作完膜层后需要将电解器中的双层金属箔拿出来，并在其上涂敷聚合物。

接下来，将聚合物与电解膜结合起来，并将电容器夹在两个电极片上以维持压力。

4. 充电在完成上述步骤后，需要使用充电器为电容器充电。

充电时间和电压应由电容器的规格决定。

在充电过程中，需要注意安全措施，避免触电或短路等意外事件。

5. 完成制作在充电完成后，电容器可以用来存储电荷或者是在电子电路中使用。

整个制作过程中应保持耐心和注意细节，以确保制作出的电容器具有高质量的性能。

总之，固体电解电容器的制作方法比较复杂，需要注意细节和安全措施。

但是，由于其性能优异且耐久性高，因此在各种领域和电子电路中应用广泛。

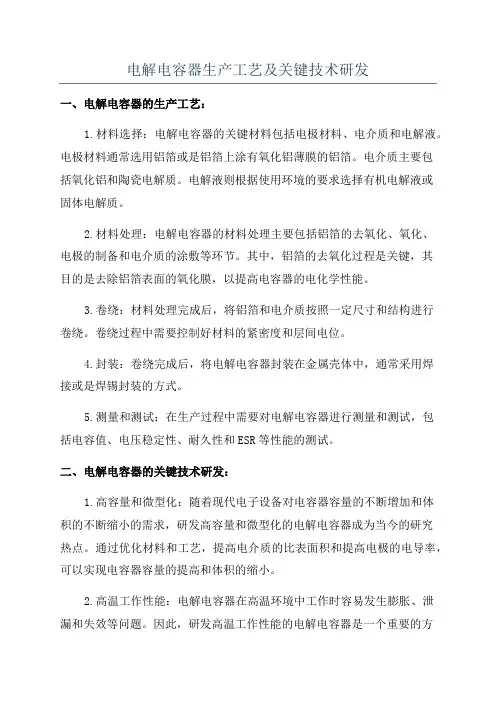

电解电容器生产工艺及关键技术研发一、电解电容器的生产工艺：1.材料选择：电解电容器的关键材料包括电极材料、电介质和电解液。

电极材料通常选用铝箔或是铝箔上涂有氧化铝薄膜的铝箔。

电介质主要包括氧化铝和陶瓷电解质。

电解液则根据使用环境的要求选择有机电解液或固体电解质。

2.材料处理：电解电容器的材料处理主要包括铝箔的去氧化、氧化、电极的制备和电介质的涂敷等环节。

其中，铝箔的去氧化过程是关键，其目的是去除铝箔表面的氧化膜，以提高电容器的电化学性能。

3.卷绕：材料处理完成后，将铝箔和电介质按照一定尺寸和结构进行卷绕。

卷绕过程中需要控制好材料的紧密度和层间电位。

4.封装：卷绕完成后，将电解电容器封装在金属壳体中，通常采用焊接或是焊锡封装的方式。

5.测量和测试：在生产过程中需要对电解电容器进行测量和测试，包括电容值、电压稳定性、耐久性和ESR等性能的测试。

二、电解电容器的关键技术研发：1.高容量和微型化：随着现代电子设备对电容器容量的不断增加和体积的不断缩小的需求，研发高容量和微型化的电解电容器成为当今的研究热点。

通过优化材料和工艺，提高电介质的比表面积和提高电极的电导率，可以实现电容器容量的提高和体积的缩小。

2.高温工作性能：电解电容器在高温环境中工作时容易发生膨胀、泄漏和失效等问题。

因此，研发高温工作性能的电解电容器是一个重要的方向。

通过优化电解液的组成和电介质的结构，可以提高电容器的工作温度和耐温性能。

3.长寿命：电解电容器的寿命主要受限于电解液的稳定性和电解质的电导率。

因此，研发稳定的电解液和具有高电导率的电介质，可以延长电容器的寿命。

4. 低ESR：ESR（Equivalent Series Resistance）是电容器内部的等效串联电阻，会导致电容器的能耗和功率损耗。

因此，研发低ESR的电解电容器是关键技术之一、通过选用低电阻的电介质和优化电极的结构，可以降低电容器的ESR。

综上所述，电解电容器的生产工艺及关键技术研发对于提高产品的性能和降低成本具有重要意义。

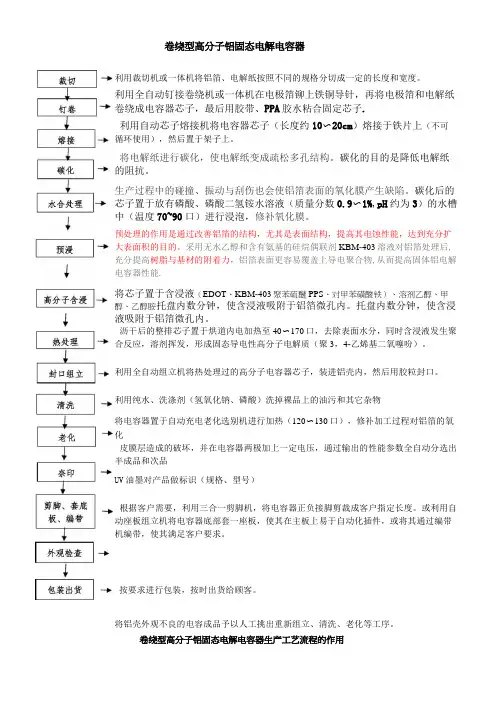

卷绕型高分子铝固态电解电容器利用裁切机或一体机将铝箔、电解纸按照不同的规格分切成一定的长度和宽度。

利用全自动钉接卷绕机或一体机在电极箔铆上铁铜导针，再将电极箔和电解纸卷绕成电容器芯子，最后用胶带、PPA胶水粘合固定芯子.利用自动芯子熔接机将电容器芯子（长度约10〜20cm）熔接于铁片上（不可循环使用），然后置于架子上。

将电解纸进行碳化，使电解纸变成疏松多孔结构。

碳化的目的是降低电解纸的阻抗。

生产过程中的碰撞、振动与刮伤也会使铝箔表面的氧化膜产生缺陷。

碳化后的芯子置于放有磷酸、磷酸二氢铵水溶液（质量分数0.9〜1%,pH约为3）的水槽中（温度70~90口）进行浸泡，修补氧化膜。

预处理的作用是通过改善铝箔的结构，尤其是表面结构，提高其电蚀性能，达到充分扩大表面积的目的。

采用无水乙醇和含有氨基的硅烷偶联剂KBM-403溶液对铝箔处理后,充分提高树脂与基材的附着力，铝箔表面更容易覆盖上导电聚合物,从而提高固体铝电解电容器性能.将芯子置于含浸液（EDOT、KBM-403聚苯硫醚PPS、对甲苯磺酸铁）、溶剂乙醇、甲醇、乙醇胺托盘内数分钟，使含浸液吸附于铝箔微孔内。

托盘内数分钟，使含浸液吸附于铝箔微孔内。

沥干后的整排芯子置于烘道内电加热至40〜170口，去除表面水分，同时含浸液发生聚合反应，溶剂挥发，形成固态导电性高分子电解质（聚3，4-乙烯基二氧噻吩）。

利用全自动组立机将热处理过的高分子电容器芯子，装进铝壳内，然后用胶粒封口。

利用纯水、洗涤剂（氢氧化钠、磷酸）洗掉裸品上的油污和其它杂物将电容器置于自动充电老化选别机进行加热（120〜130口），修补加工过程对铝箔的氧化皮膜层造成的破坏，并在电容器两极加上一定电压，通过输出的性能参数全自动分选出半成品和次品UV油墨对产品做标识（规格、型号）根据客户需要，利用三合一剪脚机，将电容器正负接脚剪裁成客户指定长度。

或利用自动座板组立机将电容器底部套一座板，使其在主板上易于自动化插件，或将其通过编带机编带，使其满足客户要求。

固态电容生产流程
固态电容生产流程：
①原材料准备：选择高纯度的原材料，如金属箔（通常是铝），导电聚合物单体，以及用于制造电容器其他部分的材料。

②裁切：将整卷的金属箔根据需要裁切成各种不同的宽度，用于后续的卷绕工序。

③化成：对金属箔进行化成处理，形成一层氧化膜作为固态电容的电介质。

④卷绕：将阳极箔、阴极箔和隔膜材料（如电解纸）卷绕在一起，期间将引脚铆接到箔材上。

⑤含浸单体溶液：将卷绕完成的芯包浸入含有导电聚合物单体的溶液中。

⑥溶剂干燥：从单体溶液中取出后，芯包需要进行干燥，去除多余的溶剂。

⑦含浸氧化剂溶液：接着，芯包被浸入含有氧化剂的溶液中，准备下一步的聚合反应。

⑧聚合：在适当条件下，单体和氧化剂在芯包内部发生聚合反应，形成固态电解质。

⑨组立：将聚合后的芯包与其他部件如外壳、端子等进行组装。

⑩老化：对组装完成的电容器进行老化处理，以稳定其电气性能。

⑪测试：进行电气性能测试，包括容量、ESR（等效串联电阻）、电压等级等参数的测量。

⑫分选与标记：根据测试结果对电容器进行分级，并在电容器上标记必要的信息。

⑬包装：对合格的固态电容器进行包装，准备出货。

⑭质量控制：在整个生产过程中，实施严格的质量控制措施，确保产品的可靠性和一致性。

固体钽电解电容器基本知识以及制造工艺过程目录1. 内容描述 (2)1.1 固体钽电解电容器概述 (3)1.2 固体钽电解电容器的应用 (4)2. 固体钽电解电容器的基本知识 (5)2.1 材料的性质 (6)2.2 电容器的组成 (7)2.3 电容器的工作原理 (8)3. 固体钽电解电容器的制造工艺 (9)3.1 钽电解质膜的制备 (10)3.2 电极片的制备 (11)3.3 薄膜封装 (12)3.4 电容器组装 (13)3.5 电容器测试与封装 (14)4. 电容器性能评估 (15)4.1 容量和电容量稳定性 (17)4.2 电压循环和耐热性 (18)4.3 频率响应和损耗因数 (19)5. 应用实例 (20)5.1 消费电子 (21)5.2 通信设备 (22)5.3 电源系统 (23)6. 发展趋势 (25)6.1 小型化与高密度 (26)6.2 高可靠性和低成本 (27)6.3 新材料的应用 (28)1. 内容描述固体钽电容是一种通过在钽元素中植入氧化钽层来存储电荷的电容器类型。

它们的显著特征包括体积小、电性能优异、可靠性高以及寿命长等。

这些电容器的内部结构通常由下列几部分组成：氧化钽层：作为电介质的薄膜，位于钽芯柱表面，是一层极薄的固态电解质材料。

固体钽电容通常用于电源电压波动、电路滤波、耦合以及脉冲电流应用程序中。

此步骤通常要求非常严格的环境控制与精确的温度和时间管理，以确保薄膜的均匀性与稳定性。

封装：将制备好的钽芯柱置于密封容器中，并用密封物质充满容器以防止介质泄漏。

测试与老化：经过初始包装后，电容器须进行一系列测试，包括电气性能测试以及可靠性测试，这些测试完成后，电容器会进行一定时间的老化动作，确保产品性能的长期稳定性和一致性。

质量控制与包装：最终产品接受质量检验，包装成不同的规格尺寸，并给予恰当的包装层面，如可变电阻、防水或防潮封装选项，针对不同应用需求提供定制服务。

固体钽电容器的研发和生产要求高技术、精细工艺管理和严格的质量控制体系，这都反映在最终的性能特性与外观包装上。

电解电容生产工艺
电解电容是一种通过电解液中的电化学反应来存储电荷的电器元件。

其主要工艺包括制备阳极、涂层、卷绕和封装。

首先，电解电容的制备首先需要制备阳极材料。

一般常用的阳极材料是铝箔或铝带，它们被切割成适当的尺寸，并经过表面处理，例如清洗和阳极化处理。

清洗可以去除表面的脏物和氧化物，而阳极化处理则可以增加铝箔表面的氧化层厚度，提高电容的质量和性能。

制备完阳极材料后，接下来是涂层工艺。

涂层是将阳极材料浸泡到电解液中，通过电化学反应在阳极表面生成一层氧化膜。

这层氧化膜作为电介质，可以存储电荷。

在涂层过程中需要控制电解液的温度、浓度和电流密度等参数，以确保涂层的均匀性和质量。

涂层完成后，接下来是卷绕工艺。

卷绕是将涂层后的阳极材料与阴极材料进行卷绕，形成电解电容的结构。

阴极材料一般采用碳带，它与阳极材料之间通过一层电解液进行隔离。

卷绕时需要注意电解液的均匀分布和阴阳极之间的电解液层的控制。

最后是封装工艺。

卷绕完成后，电解电容需要进行封装保护以防止外界环境对其产生影响。

封装一般采用金属壳体或塑料外壳，将电解电容包裹起来。

封装的同时还需要进行一些测试，例如电容的容量和电阻等参数的测试，确保电解电容的质量稳定和性能可靠。

综上所述，电解电容的生产工艺包括制备阳极、涂层、卷绕和封装。

这些过程需要严格控制各项参数，以保证电解电容的质量和性能。

随着工艺的发展，电解电容的生产技术也在不断提升，使其在电子领域的应用得到广泛推广。
