南方电网典型设计(箱变)

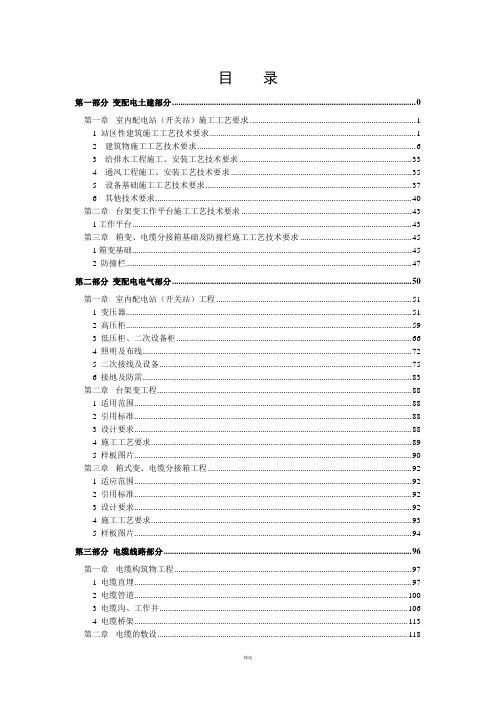

目录第一部分变配电土建部分 0第一章室内配电站（开关站）施工工艺要求 (1)1 站区性建筑施工工艺技术要求 (1)2 建筑物施工工艺技术要求 (6)3 给排水工程施工、安装工艺技术要求 (33)4 通风工程施工、安装工艺技术要求 (35)5 设备基础施工工艺技术要求 (37)6 其他技术要求 (40)第二章台架变工作平台施工工艺技术要求 (43)1工作平台 (43)第三章箱变、电缆分接箱基础及防撞栏施工工艺技术要求 (45)1箱变基础 (45)2 防撞栏 (47)第二部分变配电电气部分 (50)第一章室内配电站（开关站）工程 (51)1 变压器 (51)2 高压柜 (59)3 低压柜、二次设备柜 (66)4 照明及布线 (72)5 二次接线及设备 (75)6 接地及防雷 (83)第二章台架变工程 (88)1 适用范围 (88)2 引用标准 (88)3 设计要求 (88)4 施工工艺要求 (89)5 样板图片 (90)第三章箱式变、电缆分接箱工程 (92)1 适应范围 (92)2 引用标准 (92)3 设计要求 (92)4 施工工艺要求 (93)5 样板图片 (94)第三部分电缆线路部分 (96)第一章电缆构筑物工程 (97)1 电缆直埋 (97)2 电缆管道 (100)3 电缆沟、工作井 (106)4 电缆桥架 (113)第二章电缆的敷设 (118)1 电缆直埋敷设 (118)2电缆排管敷设 (123)3电缆沟敷设 (125)4电缆桥架敷设 (128)第三章电缆附件设计施工工艺 (131)1电缆终端 (131)2电缆中间接头 (136)第四章电缆阻火分隔 (143)1电缆孔洞防火封堵 (143)2电缆沟阻火墙 (147)第四部分架空线路部分 (152)第一章杆塔基础工程 (153)1 水泥杆基础 (153)2现浇基础 (155)第二章杆塔组立工程 (163)1 钢管杆、铁塔组立 (163)2混凝土杆组立 (167)3拉线制作与安装 (170)第三章架线工程 (176)1横担、金具及绝缘子安装 (176)1.5 样板图片 (177)2 跨越设施搭设 (179)3放线 (183)3.5 样板图片 (185)4 导线连接 (186)5紧线及附件连接 (190)第四章接地工程 (196)1 适用范围 (196)2 引用标准 (196)3 设计要求 (196)4施工工艺要点 (197)5 样板图片 (198)第五章架空线路上的电气设备 (201)1隔离开关 (201)2 负荷开关和断路器 (203)3 避雷器 (206)4 线路故障指示器 (208)第一部分变配电土建部分变配电土建部分针对10kV配网变配电新建工程中的室内配电站工程、开关站工程、台架变工程、箱式变以及电缆分支箱工程，提出了土建施工技术要求及措施，具体包括：（1）站区性建筑施工工艺技术要求，包括：护坡和挡土墙等；（2）建筑物施工工艺技术要求，包括：墙体、抹灰、门窗、内装修、外装修、屋面、楼梯及栏杆、电缆沟等；（3）排水工程施工、安装工艺技术要求，包括：建筑雨水立管和室外排水明沟等；（4）通风工程施工、安装工艺技术要求，包括：通风机和风口等；（5）设备基础施工工艺技术要求；（6）台架变工作平台施工工艺技术要求；（7）箱变基础及防撞栏施工工艺技术要求；（8）其他要求，如灭火装置、防虫网和防鼠板等。

南方电网市场〔2019〕1号附件210kV及以下业扩受电工程典型设计技术导则及图集（2018版）修编说明市场营销部（农电管理部）二○一八年十二月修编概述:•以《南方电网公司10kV及以下业扩受电工程典型设计（2014版）》的《技术导则》和《图集》为蓝本进行修编。

•通过收集、分析和研究《典设》应用中的意见和建议，遵循国家、行业相关标准并按照经济、安全、和提高效率等原则进行修编。

•修编主要内容：新增了充电桩、发电车快速接入装置、断路器自动化成套设备、纵旋式开关设备等新型电气设施，并新增了多电源一点接地的低压系统、电缆阻燃等级、封闭式母线、剩余电流保护装置、电涌保护器、配电站层高的设置要求、继电保护数据表格等的使用原则和应用要求等内容，同时修编了负荷密度表、公用配电站容量配置等内容，删除了涉及光伏的部分内容。

•《图集》的图纸图号统一由原CSG-10YK-**-**修改为CSG-2018-10YK-**-**，修编说明中没有描述的图纸均指其与对应原图图名一致，该图纸内容没有修改。

一、《技术导则》修编内容1 前言及范围增加了技术导则的前言。

2 规范性引用文件（1）电监安全[2008]43 号《关于加强重要电力客户供电电源及自备应急电源配置监督管理的意见》规范更新为《GB/Z 29328重要电力用户供电电源及自备应急电源配置技术规范》（2）《GB 50045 高层民用建筑设计防火规范》更新为《GB 50016建筑设计防火规范》（3）《GB 50053 10kV及以下变电所设计规范》更新为《GB 5005320kV及以下变电所设计规范》（4）将《中国南方电网公司10kV 和35kV 配网标准设计（V1.0版）》更新为《中国南方电网公司标准设计和典型造价V2.1》（5）增加引用以下相关规范或文件：GB/T 12326 《电能质量电压波动和闪变》GB/T 15543《电能质量三相电压不平衡》DL∕T 5725 《35kV及以下电力用户变电所建设规范》DL/T621 《交流电气装置的接地》DL/T5044 《电力工程直流系统设计技术规定》GB/T50063 《电力装置电测量仪表装置设计规范》GB/T 50064 《交流电气装置的过电压保护和绝缘配合设计规范》GB／T 36040 《居民住宅小区电力配置规范》Q/CSG 1203004.3 《南方电网公司20KV及以下电网装备技术导则》Q/CSG 1207001 《中国南方电网有限责任公司配电网安健环设施标准》《南方电网公司电能计量装置典型设计》3术语和定义（1）按最新南网要求，更新了的南方电网供电区域划分标准（3.5 供电区分类）（2）根据GB50016-2014的最新民用建筑的分类描述，修改了高层建筑的定义。

南方电网智能变电站典型设计2017年8月23日桂林3一汇报提纲标准介绍3二编制原则3三规范主要内容3四典型组网方案3五小结一、标准介绍1、为落实《南方电网智能变电站二次管理指导意见》（系统[2016]32号），根据南方电网智能变电站二次管理行动计划的要求，南网总调编制了《南方电网智能变电站IEC61850工程通用应用模型（试行）》等十项技术标准，于2017年2月17日颁布执行，见“调继[2017]3号”文。

2、本次“南方电网智能变电站典型设计”主要介绍南方电网《智能变电站二次系统通用设计规范（试行）》的技术原则、配置和功能要求。

3、站址选择和总布置，电气一次，土建，给排水，消防，节能和环保等技术原则与GB/T 51071《330kV~750kV智能变电站设计规范》、GB/T 51072《110(66)kV~220kV智能变电站设计规范》、DL/T 5510《智能变电站设计技术规定》及南网相关标准保持一致。

一、标准介绍4、南网总调于2017年8月15日左右发布了“关于征求《智能变电站IEC61850继电保护工程应用模型》等十七项技术标准征求意见的函”（调继函[2017]8号），其中含有《智能变电站二次系统通用设计规范（征求意见稿）》，正式稿内容可能会有调整，最终以颁布的正式稿为准。

一、标准介绍南方电网《智能变电站二次系统通用设计规范（试行）》3一汇报提纲标准介绍3二编制原则3三规范主要内容3四典型组网方案3五小结二、编制原则1、本规范编制原则主要依据《南方电网智能变电站二次管理指导意见》（系统[2016]32号）、《南方电网电力二次装备技术导则》（Q/CSG1203005-2015）。

2、本规范内容是在现行标准、规范基础上对南网智能变电站二次系统设计的相关规定，重点针对变电站二次系统智能化部分的设计内容。

与常规站相同的技术要求，不编写详细条文，直接引用现行相关规程的规定。

3、本规范具体内容有选择地吸收现有智能变电站行业标准、企业标准中相关内容。

南方电网公司 110kV~500kV 变电站 标准设计 V1.0 G4 层级第二卷 土建部分2012 年 12 月目1.录进站大门模块(G4-TJ-JZDM) ...................................................................................................... 7 （1）质量目标 ................................................................................................................................... 7 （2）设计要求 ................................................................................................................................... 7 （3）施工工艺要点 ......................................................................................................................... 10 （4）样板图片 ................................................................................................................................. 112.围墙模块(G4-TJ-WQ) .............................................................................................................. 12 （1）质量目标 ................................................................................................................................. 13 （2）设计要求 ................................................................................................................................. 13 （3）施工工艺要点 ......................................................................................................................... 16 （4）样板图片 ................................................................................................................................. 173.站区道路模块(G4-TJ-ZQDL) .................................................................................................... 19 （1）质量目标 ................................................................................................................................. 19 （2）设计要求 ................................................................................................................................. 19 （3）施工工艺要点 ......................................................................................................................... 23 （4）样板图片 ................................................................................................................................. 244.操作小道模块(G4-TJ-CZXD) .................................................................................................... 26 （1）质量目标 ................................................................................................................................. 26 （2）设计要求 ................................................................................................................................. 26 （2）施工工艺要点 ......................................................................................................................... 27 （3）样板图片 ................................................................................................................................. 285.防火墙、构支架及设备基础模块(G4-TJ-FHJC) ....................................................................... 28 5.1 5.2 一般要求 ............................................................................................................................. 28 防火墙 ................................................................................................................................. 30（1）质量目标 ............................................................................................................................ 30 （2）设计要点 ............................................................................................................................ 31 （3）施工工艺要点..................................................................................................................... 31（4）样板图片 ............................................................................................................................ 325.3 构支架基础 ......................................................................................................................... 34（1）质量目标 ............................................................................................................................ 34 （2）设计要求 ............................................................................................................................ 34 （3）施工工艺要点..................................................................................................................... 34 （4）样板图片 ............................................................................................................................ 365.4 设备基础 ............................................................................................................................. 37（1）质量目标 ............................................................................................................................ 37 （2）设计要求 ............................................................................................................................ 37 （3）施工工艺要点..................................................................................................................... 37 （4）样板图片 ............................................................................................................................ 386. 电缆沟及盖板模块(G4-TJ-DGGB)............................................................................................ 39 （1）质量目标 ................................................................................................................................. 39 （2）设计要求 ................................................................................................................................. 39 （3）样板图片 ................................................................................................................................. 43 7. 检查井及雨水口模块(G4-TJ-CJSK) .......................................................................................... 45 7.1 检查井 ................................................................................................................................. 45（1）质量目标 ............................................................................................................................ 45 （2）设计要求 ............................................................................................................................ 45 （3）样板图片 ............................................................................................................................ 467.2 雨水口 ................................................................................................................................. 47（1）质量目标 ............................................................................................................................ 47 （2）设计要求 ............................................................................................................................ 47 （3）样板图片 ............................................................................................................................ 478. 消防小室模块(G4-TJ-XFXS) ..................................................................................................... 48 （1）质量目标 ................................................................................................................................. 48 （2）设计要求 ................................................................................................................................. 48 （3）样板图片 ................................................................................................................................. 499.砌筑工程模块(G4-TJ-QZGC) .................................................................................................... 49 （1）质量目标 ................................................................................................................................. 49 （2）设计要求 ................................................................................................................................. 49 （3）施工工艺要点 ......................................................................................................................... 50 （4）样板图片 ................................................................................................................................. 5010.抹灰模块(G4-TJ-MH) .............................................................................................................. 51（1）质量目标 ................................................................................................................................. 51 （2）设计要求 ................................................................................................................................. 51 （3）施工工艺要点 ......................................................................................................................... 51 11. 外墙面砖模块(G4-TJ-WQMZ) ................................................................................................. 52（1）质量目标 ................................................................................................................................. 52 （2）设计要求 ................................................................................................................................. 52 （3）施工工艺要点 ......................................................................................................................... 53 （4）样板图片 ................................................................................................................................. 54 12. 涂饰模块(G4-TJ-TSH) .............................................................................................................. 55（1）质量目标 ................................................................................................................................. 55 （2）设计要求 ................................................................................................................................. 55 （3）施工工艺要点 ......................................................................................................................... 55 （4）样板图片 ................................................................................................................................. 56 13. 楼梯及栏杆模块(G4-TJ-LTLG).................................................................................................. 56（1）质量目标 ................................................................................................................................. 56 （2）设计要求 ................................................................................................................................. 56 （3）施工工艺要点 ......................................................................................................................... 58 （4）样板图片 ................................................................................................................................. 58 14. 门窗及窗台模块(G4-TJ-MCH) ................................................................................................. 59（1）质量目标 ................................................................................................................................. 59 （2）设计要求 ................................................................................................................................. 59（3）施工工艺要点 ......................................................................................................................... 62 （4）样板图片 ................................................................................................................................. 63 15. 坡道模块(G4-TJ-PD) ................................................................................................................ 64（1）质量目标 ................................................................................................................................. 64 （2）设计要求 ................................................................................................................................. 64 （3）施工工艺要点 ......................................................................................................................... 65 （4）样板图片 ................................................................................................................................. 65 16. 散水模块(G4-TJ-SSH) .............................................................................................................. 65（1）质量目标 ................................................................................................................................. 65 （2）设计要求 ................................................................................................................................. 65 （3）施工工艺要点 ......................................................................................................................... 66 （4）样板图片 ................................................................................................................................. 66 17. 室外落水管模块(G4-TJ-LSHG)................................................................................................. 66（1）质量目标 ................................................................................................................................. 66 （2）设计要求 ................................................................................................................................. 66 （3）施工工艺要点 ......................................................................................................................... 67 （4）样板图片 ................................................................................................................................. 67 18. 沉降观测点模块(G4-TJ-CGSD) ................................................................................................ 67（1）质量目标 ................................................................................................................................. 67 （2）设计要求 ................................................................................................................................. 67 （3）施工工艺要点 ......................................................................................................................... 68 （4）样板图片 ................................................................................................................................. 69 19. 上下水管及卫生器具模块(G4-TJ-GDJU) ................................................................................. 70（1）质量目标 ................................................................................................................................. 70 （2）设计要求 ................................................................................................................................. 70 （3）施工工艺要点 ......................................................................................................................... 71 （4）样板图片 ................................................................................................................................. 7220.通风机及空调模块(G4-TJ-TFKT) ............................................................................................. 74 通风机 ................................................................................................................................. 7420.1（1）质量目标 ............................................................................................................................ 74 （2）设计要求 ............................................................................................................................ 74 （3）施工工艺要点..................................................................................................................... 74 （4）样版图片 ............................................................................................................................ 7420.2 空调 ..................................................................................................................................... 76（1）质量目标 ............................................................................................................................ 76 （2）设计要求 ............................................................................................................................ 76 （3）施工工艺要点..................................................................................................................... 7621. 消防安装模块(G4-TJ-XFZH)..................................................................................................... 77（1）质量目标 ................................................................................................................................. 77 （2）设计要求 ................................................................................................................................. 77 （3）安装工艺要点 ......................................................................................................................... 78 （4）样板图片 ................................................................................................................................. 80 22. 电气照明模块(G4-TJ-DQZM) .................................................................................................. 83（1）质量目标 ................................................................................................................................. 83 （2）设计要求 ................................................................................................................................. 83 （3）施工工艺要点 ......................................................................................................................... 84 （4）样板图片 ................................................................................................................................. 851. 进站大门模块(G4-TJ-JZDM)示范目标：统一材料、统一外观、统一标识。

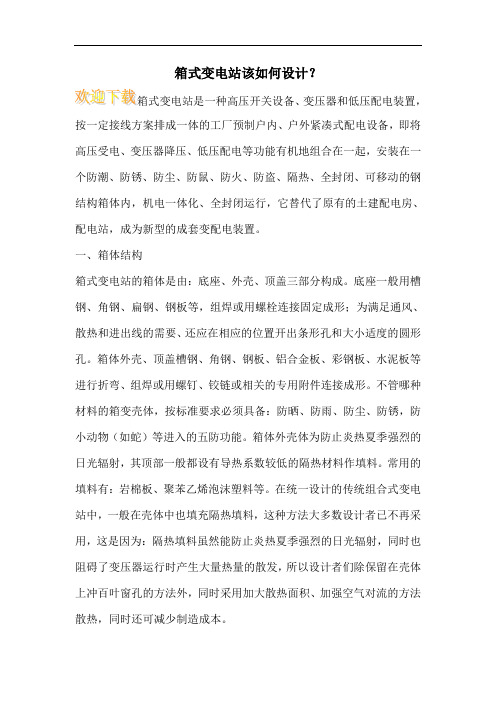

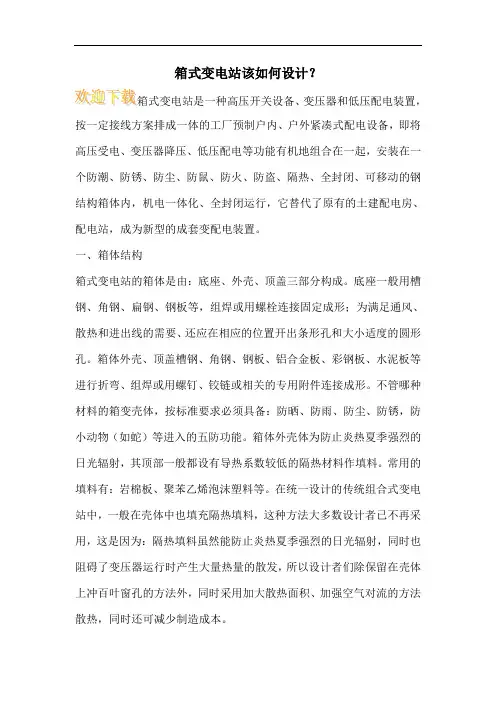

箱式变电站该如何设计？变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化、全封闭运行，它替代了原有的土建配电房、配电站，成为新型的成套变配电装置。

一、箱体结构箱式变电站的箱体是由：底座、外壳、顶盖三部分构成。

底座一般用槽钢、角钢、扁钢、钢板等，组焊或用螺栓连接固定成形；为满足通风、散热和进出线的需要、还应在相应的位置开出条形孔和大小适度的圆形孔。

箱体外壳、顶盖槽钢、角钢、钢板、铝合金板、彩钢板、水泥板等进行折弯、组焊或用螺钉、铰链或相关的专用附件连接成形。

不管哪种材料的箱变壳体，按标准要求必须具备：防晒、防雨、防尘、防锈，防小动物（如蛇）等进入的五防功能。

箱体外壳体为防止炎热夏季强烈的日光辐射，其顶部一般都设有导热系数较低的隔热材料作填料。

常用的填料有：岩棉板、聚苯乙烯泡沫塑料等。

在统一设计的传统组合式变电站中，一般在壳体中也填充隔热填料，这种方法大多数设计者已不再采用，这是因为：隔热填料虽然能防止炎热夏季强烈的日光辐射，同时也阻碍了变压器运行时产生大量热量的散发，所以设计者们除保留在壳体上冲百叶窗孔的方法外，同时采用加大散热面积、加强空气对流的方法散热，同时还可减少制造成本。

二、箱式变电站特点2.1技术先进安全可靠箱式变电站应用及设计中应注意的问题箱体部分采用目前国内领先技术及工艺，外壳一般采用镀铝锌钢板，框架采用标准集装箱材料及制作工艺，有良好的防腐性能，保证20年不锈蚀，内封板采用铝合金扣板，夹层采用防火保温材料，箱体内安装空调及除湿装置，设备运行不受自然气候环境及外界污染影响，可保证在－40℃～＋40℃的恶劣环境下正常运行。

箱体内一次设备采用单元真空开关柜、干式变压器、干式互感器、真空断路器(弹簧操作机构)等国内技术领先设备，产品无裸露带电部分，为全绝缘结构，完全能达到零触电事故，全站可实现无油化运行，安全性高，二次采用微机综合自动化系统，可实现无人值守。

南方电网公司10kV和35kV标准设计V1南方电网公司 10kV 和 35kV 标准设计 V1.0第一部分应用手册目录前言......................................................... ........................................................... (3)第 1 章简介......................................................... ........................................................... ..41.1 内容提........................................................... ........................................................... (4)1.2 层级划分和模块设置 ........................................................ ........................................................... ........................................................... . (4)第 2 章方案和模块索引......................................................... .. (12)2.1 模块命名......................................................... ........................................................... ........................................................... . (12)2.2 方案和模块索........................................................... ........................................................... (20)第 3 章方案和模块选用......................................................... (1)3.1 35kV 变电站 ........................................................ ........................................................... ........................................................... .. (1)3.2 35kV 架空线路......................................................... ........................................................... ........................................................... . (3)3.3 10kV 配电........................................................... ........................................................... .. (5)3.4 10kV 架空线路......................................................... ........................................................... ........................................................... .. (22)3.5 10kV 电缆线路......................................................... ........................................................... ........................................................... .. (23)第 4 章附录......................................................... ........................................................... .25前言近年来，随着南方电网公司标准化设计体系的不断完善，标准化设计应用范围的逐步扩大，10kV 和35kV标准设计在配电网项目建设和管理中承担着越来越重要的作用，同时，配电网基建项目建设和管理水平的不断提升也对标准设计的推广应用提出了新的要求。

10KV及以下业扩受电工程典设设计（2014版）修编说明市场营销部二○一四年一月修编说明:•以南网业扩典设为蓝本。

•通过收集、分析和研究《典设》应用一年来的意见和建议，遵循国家、行业相关标准进行修编。

•主要增加了住宅小区及分布式光伏发电系统接入典型设计等内容。

典设修改的主要内容：技术导则1、6.1.3.2条，“配电变压器安装容量应按不小于0.5的配置系数进行配置”根据国家标准《GB 50613-2010 城市配电网规划设计规范》应选取需要系数为0.45。

2、完善并细化原6.2.1~6.2.3关于供电电压的规定，合并修改为6.2.1，分别对非统建住宅小区、统建住宅小区不同容量时应采用的供电电压进行了详细规定。

3、原6.2.3条，“5) 对于地下室照明、抽水、电梯、消防、公共景观及照明等公用设施设备由小区公用变供电，如上述设备总容量超过160kW 及以上时宜设置小区专用变供电，计量装置宜设于独立配电室内”细分为两条，一是对于地下室照明、抽水、电梯、消防、公共景观及照明等公用设施设备由小区公用变供电，如上述设备单台容量超过100kW 及以上时应设置小区专用变供电，计量装置宜设于独立配电室内。

二是小区配套的商场（超市）、会所、幼儿园及学校等采用独立回路供电，按照电价类别独立安装电表计费，用电容量在100kW及以上的，应单独设置专变供电。

4、7.2.1条“高压客户接入”条文中，删除了“客户申请容量在500kVA 以上时，应装设具有快速保护功能的断路器型开关设备。

”5、完善并细化7.2.3条“高压客户配电站的进户装置”条文，分别对户外柱上变压器、室内配电站和箱式变电站的进户开关装置进行了规定。

同时对干变、油变多大容量应配置断路器柜进行了差异化规定，即“当配电站内设置的干式变压器单台容量超过800kVA、油浸式变压器单台容量超过630kVA时，10kV 电源进线开关应采用断路器。

”6、“分布式能源”建议按照公司相关制度名称统一改为“分布式光伏发电系统”。
