Connecting S7-300 to Y-Link via CP342-5
目录
1下载并安装GSD文件 (3)
2 S7-400H 系统的硬件组态 (5)
3 S7-300 系统的硬件组态 (8)
4 针对CP342-5的编程 (10)
意见反馈表 (11)
1下载并安装GSD文件
通常情况下在STEP 7的硬件组态中无法把在PROFIBUS-DP 目录下的300系列模块连接至Y LINK的DP MASTER段。

S7-300 作为从站连接至Y-LINK的唯一办法是通过GSD 文件。

本篇介绍使用CP342-5实现S7-300与Y-LINK的连接。

首先，应下载相应的GSD文件。

下图1说明了下载的INTERNET 地址以及在哪一页上能发现相应的GSD文件。

图 1
图1中的HTTP地址为: http://www4.ad.siemens.de/-snm-0135030360-1084460304-0000005864-0000002952-1086937772-enm-WW/llisapi.dll
图 2
通常下载后的GSD文件的文件名为：siem80d6.gsd。

得到GSD文件以后，应把它导入STEP 7的硬件组态目录中。

见图3、图4。

图3 导入新的GSD文件
图4 导入新的GSD文件，查找对话框
2 S7-400H 系统的硬件组态
图5是H系统与CP342-5连接的硬件组态。

在插入IM157时，请选择“Interface module for PROFIBUS-DP”选项，见图6、图7。

图5 Y-LINK 硬件组态
图6 IM157在目录中的位置
图7 IM157 总线系统选择
然后在IM157后的PROFIBUS总线上插入CP342-5，它在目录中的位置见图8。

为使CP342-5能够作为桥梁连接S7-300与H系统，需要向CP342-5内插入相应的模块。

本例中的组态见图9，模块在硬件目录中的位置见图10。

注意：CP342-5中插入的模块应与S7-300中的模块相对应。

图8 作为DP-SLAVE的CP342-5在硬件目录中的位置
图9 CP342-5 中的模块
图10 CP342-5的通讯模块
3 S7-300 系统的硬件组态
H系统的组态完成后，在项目中插入相应的300CPU，其硬件组态见图11。

在S7-300的组态中，请使用普通的CP342-5进行组态。

图 11 315-2DP的硬件组态
组态完成后，进行编译。

此时，回到400H系统的硬件组态中，在CP342-5的属性对话框中，点击CONNECT按钮，把CP342-5连接到IM157后面的DP总线系统中，如图11所示。

此时，S7-300系统中的CP342-5的属性如图12所示。

图11 连接至DP总线系统的作为从站的CP342-5
图12 S7-300系统中CP342-5的属性
组态结束后，分别把组态文件下载至S7-400H和S7-300系统。

4 针对CP342-5的编程
此时，系统并不能正常工作而且Y-LINK和CP342-5的SF及BF指示灯会闪烁。

解决此问题需要在300CPU中调用相应的功能块。

FC1“DP_SEND”和FC2“DP_RECV”分别向CP342-5发送和接受数据。

图13是在CPU315-2DP的OB1中的示例。

这两个功能块的参数基本相同，第一个参数：CPLADDR须填写CP342-5的起始地制，可以参见图11。

示例代码中使用的是十六进制的地址。

第二个参数是接受或发送的数据的地址。

这一参数有两部分组成：前一部分是起始地址，后一部分是偏移量。

注意，偏移量的选取应该与S7-400中CP342-5的地址长度相对应。

S7-400中CP342-5的I区表示来自S7-300系统的数据而Q区表示S7-400发送至S7-300的数据。

图13 315-2DP OB1中的示例代码
Connecting S7-300 to Y-Link Via CP342-5
意见反馈表
本文评价
很有帮助 有一定帮助
没有帮助
原因……..................................................................................................…
………………………………………………………………………………………………………….
选题正确 内容完整
繁简适中 过分详细 过分简略
条理清楚 一般 不清楚
编排合理 可以接受 很差
常见题目 不常见 只用一次
较之从前本文节省的时间:
无 约 5% 约 10% 其它:.........%
建议:
.................................................................................................................................
.................................................................................................................................
..................
Rev. Wang Xu 14/06/2004 11/11。

合集下载

西门子PLC入门基础教程

西门子PLC入门基础教程

30
实验结果分析与讨论
实验结果
通过实验，成功搭建了一个简单的PLC控制系统，并实现了基本的控制功 能。
2024/1/28
在实验过程中，掌握了PLC硬件组成和连接方式，以及编程软件的使用方 法。
31
实验结果分析与讨论
结果分析
1
2
通过实验结果可以看出，PLC控制系统具有稳定 、可靠的特点，能够满足工业自动化控制的需求 。
用户程序
由用户编写的控制程序，用于实现特定的控制功 能。
3
数据存储
用于存储用户程序、系统数据、用户数据等。
2024/1/28
10
工作原理简介
扫描工作方式
输入采样阶段
PLC采用循环扫描的工作方式，按照一定的 顺序周期性地执行用户程序。
在输入采样阶段，PLC扫描所有输入端点， 并将输入信号的状态存入输入映像寄存器 中。
西门子PLC支持直接寻址、间接寻址 和寄存器寻址等寻址方式。直接寻址 是直接使用变量的地址进行操作；间 接寻址是通过指针或索引访问变量； 寄存器寻址是使用寄存器中的值作为 操作数。不同寻址方式在编程灵活性 和效率上有所不同。
2024/1/28
15
04 西门子PLC通信 与网络配置
2024/1/28
2024/1/28
西门子PLC支持的编程语言
梯形图（LAD）、指令表（STL）、功能块图（FBD）、顺 序功能图（SFC）以及结构化文本（ST）。
编程环境
TIA Portal是西门子PLC的主要编程软件，支持上述所有编 程语言，并提供丰富的库函数和工具，方便用户进行编程 和调试。
编程步骤
创建项目、配置硬件、编写程序、下载程序到PLC、调试程 序。

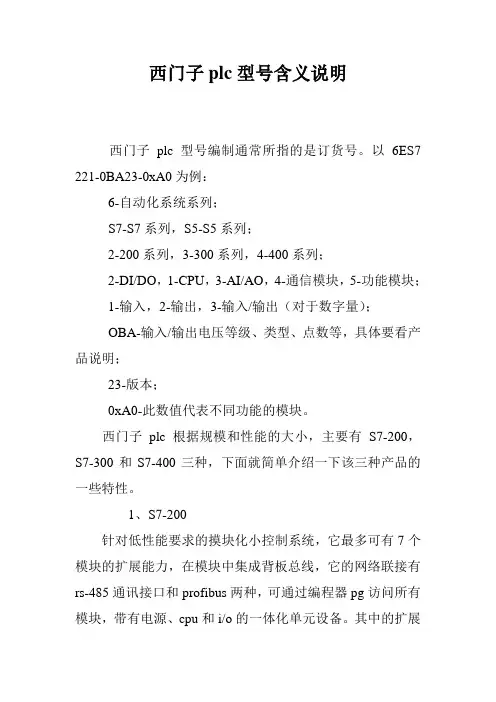

西门子plc型号含义说明
