(一)、MTO装置工艺流程简述MTO装置由甲醇制烯烃单元、烯烃分离单元组成,其中甲醇制烯烃单元包括反应再生系统,取热系统,急冷、汽提系统;烯烃分离单元包括进料气压缩、酸性气体脱除和废碱液处理系统,进料气体和凝液干燥系统,气体再生部分,脱丙烷系统,脱甲烷系统,脱乙烷系统、乙炔加氢,乙烯精馏塔,丙烯精馏塔,脱丁烷塔,丙烯制冷系统。
(1)甲醇制烯烃1)进料汽化和产品急冷区进料汽化和产品急冷区由甲醇进料缓冲罐,进料闪蒸罐,洗涤水汽提塔,急冷塔,产品分离塔和产品/水汽提塔组成。
来自于罐区的甲醇经过与汽提后的水换热,在中间冷凝器中部汽化后进入进料闪蒸罐,然后进入汽化器汽化,并用蒸汽过热后送入MTO反应器。
反应器出口物料经冷却后送入急冷塔。
闪蒸罐底部少量含水物料进入氧化物汽提塔中。
一些残留的甲醇被汽提返回到进料闪蒸罐。
急冷塔用水直接冷却反应后物料,同时也除去反应产物中的杂质。
水是MTO 反应的产物之一,甲醇进料中的大部分氧转化为水。
MTO反应产物中会含有极少量的醋酸,冷凝后回流到急冷塔。
为了中和这些酸,在回流中注入少量的碱(氢氧化钠)。
为了控制回流中的固体含量,由急冷塔底抽出废水,送到界区外的水处理装置。
急冷塔顶的气相送入产品分离器中。
产品分离器顶部的烯烃产品送入烯烃回收单元,进行压缩,分馏和净化。
自产品分离器底部出来的物料送入水汽提塔,残留的轻烃被汽提出来,在中间冷凝器中与新鲜进料换热后回到产品分离器。
汽提后底部的净产品水与进料甲醇换热冷却到环境温度,被送到界区外再利用或处理。
洗涤水汽提塔底主要是纯水,送到轻烯烃回收单元以回收MTO生成气中未反应的甲醇。
水和回收的甲醇返回到氧化物汽提塔,在这里甲醇和一些被吸收的轻质物被汽提,送入进料闪蒸罐。
气体后的水返回氧化物汽提塔。
2)流化催化反应和再生区MTO的反应器是快速流化床型的催化裂化设计。
反应实际在反应器下部发生,此部分由进料分布器,催化剂流化床和出口提升器组成。
全厂工艺总流程全厂工艺总流程说明神华包头煤化工有限公司将在内蒙古包头市九原区建设神华包头煤制烯烃项目,建设180万吨/年煤制甲醇、60万吨/年MTO 、30万吨聚乙烯、30万吨/年聚丙烯、产汽1440吨/小时(发电100MW )自备热电站、4套6万标立空分装置以及公用工程、辅助生产设施、厂外工程.全厂总工艺流程方框简图如下:项目工艺流程简图1.1 气化、净化气化装置采用GE 公司水煤浆加压气化技术,变换由天辰公司设计,低温甲醇洗技术来源于林德工程公司。
原煤由火车运输入厂,进入卸车间卸车,翻车机卸煤进入受煤深地槽。
地槽的贮煤经叶轮给煤机、地槽带式输送机、进入料场贮存。
24万方氧气/小时聚 乙 烯 聚丙 烯 置 30万吨/年30万吨/年热电站 3台480吨/小时锅炉料场的煤经仓下叶轮给煤机、仓底带式输送机输送进入环锤破碎机破碎。
破碎合格后,经圆管带式输送机、带式输送机分别输送到煤气化和热电站系统。
由煤运系统送来的原料煤(干)送至煤贮斗,经称量给料机控制输送量送入棒磨机,出棒磨机的煤浆浓度约60%,经出料槽泵加压后送至气化工段煤浆槽。
煤浆由煤浆槽经煤浆给料泵加压后,连同空分送来的高压氧通过烧咀进入气化炉,气化反应在6.5MPa(G)、1350~1400℃下进行。
反应生成CO、H2、CO2、H2O和少量CH4、H2S等气体。
离开气化炉反应段的热气体和熔渣进入激冷室水浴,被水淬冷后温度降低并被水蒸汽饱和后出气化炉;气体经文丘里洗涤器、碳洗塔洗涤除尘冷却后送至变换工段。
气化炉反应中生成的熔渣进入激冷室水浴后被分离出来,排入锁斗,定时排入渣池,由捞渣机捞出后装车外运。
气化炉及碳洗塔等排出的洗涤水(称为黑水)送往灰水处理,处理后的水循环使用。
由气化碳洗塔来的粗水煤气送至变换工段,经气液分离器分离掉气体夹带的水分后,进入变换炉,与自身携带的水蒸汽在耐硫变换催化剂作用下进行变换反应,出变换炉的高温气体经热量回收后进入低温甲醇洗系统,依次脱除H2S+COS、CO2后,净化气中CO2含量小于3%,H2S+COS<0.1ppm,压力约为5.76MPa,送到甲醇合成系统。
MTO装置MTO装置包括甲醇制烯烃单元和轻烯烃回收单元,现分别叙述如下:(1)甲醇制烯烃单元来自原料罐的甲醇经预热后,进入甲醇进料闪蒸罐,从进料闪蒸罐出来的甲醇蒸汽首先用中压蒸汽进一步加热,使之变为过热甲醇蒸汽,然后进入MTO反应器进行反应。
在反应器内甲醇与来自再生器的高温再生催化剂直接接触,进行放热反应。
反应气经旋风分离器除去所夹带的催化剂后引出,经换热器降温后,送至急冷塔。
从急冷塔顶部出来的气体混合物进入产品分离器,气体混合物中的大部分产品水被冷凝下来进入产品分离器底部。
从产品分离器顶部出来的烯烃产品被送到烯烃分离单元,进行压缩、分馏和提纯。
产品分离器底部流出的产品水直接进入水汽提塔,在水汽提塔中,产品水中的一些轻组分被汽提出来,这些从水汽提塔顶部出来的轻组分经过中间冷凝器与甲醇原料进行换热后返回到产品分离器中。
产品水从水汽提塔底部出来。
水汽提塔底部出来的产品水首先在进料换热器中与甲醇原料进行换热,然后再用冷却水将其冷却至环境温度送出界区外。
MTO反应器采用流化床形式设计。
MTO反应是一个放热反应,原料甲醇进入反应器底部时,反应就开始发生。
反应器温度用反应器催化剂冷却器来控制,催化剂冷却器移出的反应热量用以产生高压蒸汽。
焦炭是MTO反应的副产物,它附着在催化剂颗粒表面导致催化剂活性降低或失活,因此,催化剂必须通过再生以恢复活性。
催化剂再生为一连续过程。
分离出来的失活催化剂通过失活催化剂输送系统进入催化剂再生器,反应后积炭的待生催化剂在再生器内烧焦后返回反应器。
再生后的烟气经旋风分离器除去所夹带的催化剂后,送入再生器顶部烟囱排入大气。
催化剂再生是放热反应,其燃烧热通过在再生器催化剂冷却器移出,移出的燃烧热用以产生蒸汽。
(2)轻烯烃回收单元从MTO单元来的反应产物为气相。
烯烃单元的主要功能是通过对气相反应产物进行压缩、冷凝、分离和提纯从而得到有价值的轻烯烃(主要是乙烯和丙烯)。
工艺流程简述如下:从MTO单元来的气体反应产物以接近常温常压的状态进入烯烃分离单元的MTO产品压缩机。
M TO 技术的反应机理甲醇转化为烃类是非常复杂的反应, 其中包含了甲醇转化为二甲醚的反应, 和催化剂表面的甲氧基团进一步形成C- C 键的反应和一系列形成烯烃的反应。
在酸性分子筛催化剂上, 甲氧基通过与分子筛内预先形成的“碳池”中间物作用, 可以同时形成乙烯、丙烯、丁烯等烯烃,“碳池”具有芳烃的特征, 反应是并行的。
“碳池”一旦形成, 后续的形成烯烃的反应是快速反应, 因此, 反应具有自催化的特征。
采用小孔分子筛可以有效地扩大乙烯、丙烯和丁烯分子在分子筛孔道中的扩散时的差别, 提高低碳烯烃的选择性。
甲醇转化的产物乙烯、丙烯、丁烯等均是非常活泼的, 在分子筛的酸催化作用下, 可以进一步经环化、脱氢、氢转移、缩合、烷基化等反应生成分子量不同的饱和烃、C6+ 烯烃及焦炭。
甲醇、二甲醚也可以与产物烯烃分子发生偶合催化转化反应, 这些偶合的反应将比烯烃单独的反应更容易发生, 形成复杂的反应网络体系。
这样就构成了M TO以甲醇为原料制乙烯和丙烯的化学反应方程式和热效应为2CH3OH→C2H4+ 2H2O(△H = 11. 72 KJöm o l, 427℃)3CH3OH→C3H6+ 3H2O(△H = 30. 98KJöm o l, 427℃)操作条件:(以M TO- 100 做催化剂)反应温度: 400~500℃反应压力: 0. 1~0. 3M Pa再生温度: 600~700℃再生压力: 0. 1~0. 3M Pa反应器类型: 流化床反应器甲醇首先脱水为二甲醚(DM E) , 继续脱水生成包括乙烯和丙烯在内的低碳烯烃, 少量低碳烯烃则以缩聚、环化、脱氢、烷基化、氢转移等反应、生成饱和烃、芳烃及高级烯烃等。
主反应:2CH3OH→CH3OCH3+ H2O (1)CH3OH→C2H4+ C3H6+ C4H8 (2)CH3OCH3→C2H4+ C3H6+ C4H8 (3)副反应:CH3OH→CO + 2H2 (4)CH3OH→CH2O + H2 (5)CH3OCH3→CH4+ CO + H2 (6)工艺流程1.U O P / H Y D R O M T O 工艺2.中国科学研究院大连化物所的D M T O 工艺3.E x x o n M o b i l M T O 工艺4.中国石化上海石油化工研究院( S R I P T) 的S 一M T O 工艺(详见参考文献甲醇制低碳烯烃工艺技术新进展)主要两个工艺:U O P / H Y D R O M T O 工艺;中国科学研究院大连化物所的D M T O 工艺1.1 UOP/Hrdro 的MTO 技术UOP 公司在S A P O - 3 4 分子筛的基础上开发出了M T O - 1 0 0 甲醇转化制烯烃专用催化剂。
(一)、MTO装置工艺流程简述MTO装置由甲醇制烯烃单元、烯烃分离单元组成,其中甲醇制烯烃单元包括反应再生系统,取热系统,急冷、汽提系统;烯烃分离单元包括进料气压缩、酸性气体脱除和废碱液处理系统,进料气体和凝液干燥系统,气体再生部分,脱丙烷系统,脱甲烷系统,脱乙烷系统、乙炔加氢,乙烯精馏塔,丙烯精馏塔,脱丁烷塔,丙烯制冷系统。
(1)甲醇制烯烃1)进料汽化和产品急冷区进料汽化和产品急冷区由甲醇进料缓冲罐,进料闪蒸罐,洗涤水汽提塔,急冷塔,产品分离塔和产品/水汽提塔组成。
来自于罐区的甲醇经过与汽提后的水换热,在中间冷凝器中部汽化后进入进料闪蒸罐,然后进入汽化器汽化,并用蒸汽过热后送入MTO反应器。
反应器出口物料经冷却后送入急冷塔。
闪蒸罐底部少量含水物料进入氧化物汽提塔中。
一些残留的甲醇被汽提返回到进料闪蒸罐。
急冷塔用水直接冷却反应后物料,同时也除去反应产物中的杂质。
水是MTO反应的产物之一,甲醇进料中的大部分氧转化为水。
MTO反应产物中会含有极少量的醋酸,冷凝后回流到急冷塔。
为了中和这些酸,在回流中注入少量的碱(氢氧化钠)。
为了控制回流中的固体含量,由急冷塔底抽出废水,送到界区外的水处理装置。
急冷塔顶的气相送入产品分离器中。
产品分离器顶部的烯烃产品送入烯烃回收单元,进行压缩,分馏和净化。
自产品分离器底部出来的物料送入水汽提塔,残留的轻烃被汽提出来,在中间冷凝器中与新鲜进料换热后回到产品分离器。
汽提后底部的净产品水与进料甲醇换热冷却到环境温度,被送到界区外再利用或处理。
洗涤水汽提塔底主要是纯水,送到轻烯烃回收单元以回收MTO生成气中未反应的甲醇。
水和回收的甲醇返回到氧化物汽提塔,在这里甲醇和一些被吸收的轻质物被汽提,送入进料闪蒸罐。
气体后的水返回氧化物汽提塔。
2)流化催化反应和再生区MTO的反应器是快速流化床型的催化裂化设计。
反应实际在反应器下部发生,此部分由进料分布器,催化剂流化床和出口提升器组成。
MTO装置烯烃分离工艺课程1. 引言MTO(Methanol to Olefins)是一种将甲醇转化为烯烃的新型工艺,具有很大的潜力和广阔的应用前景。
MTO装置中的烯烃分离工艺是实现高纯度烯烃产品的重要环节。
本文档将介绍MTO装置中的烯烃分离工艺,包括工艺流程、设备配置以及关键操作参数等内容。
2. 工艺流程MTO装置烯烃分离工艺的基本流程如下:1.进料净化:首先,将原料甲醇经过净化处理,包括脱除杂质和水分等。
经过净化的甲醇进入下一步处理。
2.转化反应:在反应器中,经过适当的催化剂催化,甲醇发生变化,生成一系列烯烃化合物。
反应器中的温度、压力和催化剂的种类等参数会对反应产物的种类和产率产生重要影响。
3.分离步骤:烯烃与多孔分子筛分离剂相接触,通过吸附和解吸等过程将原油中的烯烃和杂质分离开来。
分离剂选择和操作条件对分离效果有重要影响。
4.产品收集:通过各种分离设备,将分离得到的纯度较高的烯烃产品收集起来。
产品的收集方式和设备配置因工艺规模的不同而有所差异。
3. 设备配置MTO装置中的烯烃分离工艺所涉及的设备包括以下几种:1.吸附塔:用于吸附和解吸过程,将烯烃从多孔分子筛分离剂上吸附和解吸,实现烯烃的分离。
2.脱附塔:用于从分离剂中脱附烯烃,将烯烃回收,同时再生分离剂以供下一周期使用。
3.冷凝器:用于将分离出的烯烃产品冷凝成液体,方便收集和储存。
4.分离设备:用于将收集到的液体烯烃产品与其他杂质进行分离,以获得高纯度的烯烃产品。
4. 关键操作参数MTO装置烯烃分离工艺中的关键操作参数包括:1.温度:反应器温度对反应产物分布和产率有重要影响。
较高的温度有助于增加烯烃的产率,但也会增加副反应的发生。
2.压力:反应器中的压力会影响反应平衡,进而影响烯烃的选择性和产率。
适宜的压力有助于提高烯烃产品的制取效果。
3.分离剂选择:不同的分离剂对烯烃和杂质的亲和性不同,会影响分离效果。
选择合适的分离剂是确保烯烃分离效果的关键。
来自MTO单元水洗塔顶部的富含乙烯和丙烯的反应气进入烯烃分离单元的反应气压缩机一段入口缓冲罐气液分离,缓冲罐操作温度为42℃,压力为0.034MPaG,然后气相进入一段压缩机,凝液去MTO 单元的激冷塔,从压缩机出来温度为90℃,压力0.238MPaG,经冷却,温度降为38℃,然后进入二段压缩机入口缓冲罐,缓冲罐凝液去MTO 单元的激冷塔(自MTO装置进入烯烃分离装置的产品气在压缩机二段吸入罐冷凝的物料为水,但实际该股物料含有部分C5以下组分油类,返回MTO装置污水汽提塔处理,增加了污水汽提塔的处理量,影响外排污水的COD指标。
根据实际情况,产品气压缩机二段吸入罐内应设置隔油设施,初步分离油水,再根据工厂具体情况对分离后的油水进一步处理,以降低污水汽提塔的处理负荷。
),压缩气体进行冷却。
通过两段压缩,气体反应物压力提高,水分减少。
缓冲罐凝液会含有少量的溶解烯烃,这部分烯烃会进入到MTO单元进一步回收处理。
(如果MTO催化剂跑损偏大,部分催化剂随产品气进入压缩机后在系统内沉降积累,导致段间罐凝液外送泵和碱洗塔循环泵过滤网堵塞严重,需频繁清网才能保证正常生产运行,所以MTO单元能否运行良好对后续影响很大),另外(MTO装置在开工投料后反应器至产品气压缩机的实际压力降远小于设计值。
为了满足MTO反应器操作压力,需要提高产品气压缩机吸入压力。
正常生产时,通过打开压缩机系统的防喘振返回线控制阀来实现,降低了产品气压缩机的效率、增加了装置能耗。
)从最后一级压缩机出口冷却器出来的产品经水洗塔主要为除掉反应产物中残存的甲醇二甲醚等含氧有机物(由于产品气组分中有部分含氧化合物,这些氧化物如果在水洗塔中不能有效除去会给下游碱洗和精馏系统带来很大困扰,比如会发生黄油生成量增加、精馏塔系统堵塞等现象。
而且甲醇制烯烃装置水系统中的油分和催化剂粉尘也会给下游的水用户造成设备堵塞等困难,这已经成为制约煤制烯烃项目长周期运行的关键问题。

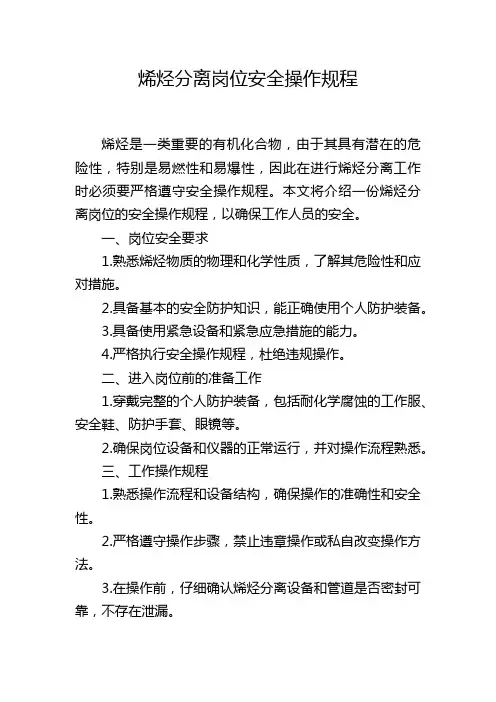

烯烃分离岗位安全操作规程烯烃是一类重要的有机化合物,由于其具有潜在的危险性,特别是易燃性和易爆性,因此在进行烯烃分离工作时必须要严格遵守安全操作规程。
本文将介绍一份烯烃分离岗位的安全操作规程,以确保工作人员的安全。
一、岗位安全要求1.熟悉烯烃物质的物理和化学性质,了解其危险性和应对措施。
2.具备基本的安全防护知识,能正确使用个人防护装备。
3.具备使用紧急设备和紧急应急措施的能力。
4.严格执行安全操作规程,杜绝违规操作。
二、进入岗位前的准备工作1.穿戴完整的个人防护装备,包括耐化学腐蚀的工作服、安全鞋、防护手套、眼镜等。
2.确保岗位设备和仪器的正常运行,并对操作流程熟悉。
三、工作操作规程1.熟悉操作流程和设备结构,确保操作的准确性和安全性。
2.严格遵守操作步骤,禁止违章操作或私自改变操作方法。
3.在操作前,仔细确认烯烃分离设备和管道是否密封可靠,不存在泄漏。
4.在操作过程中,严禁随意调整设备参数或强行开启设备。
5.避免操作中烯烃溶液和空气的接触,减少氧化反应的风险。
6.在操作过程中,注意监测设备的运行状态,如发现异常应及时停止操作并进行检修。
7.禁止无关人员进入操作区域,确保操作环境的安全和秩序。
四、应急措施1.遇到烯烃泄漏事故,必须立即采取应急措施:迅速关闭泄漏源、向泄漏区域喷洒稀释剂等。
2.遇到火灾事故,立即切断电源,使用干粉灭火器进行扑灭,如无法控制应立即疏散并寻求外部救援。
3.遇到中毒事故,迅速将中毒者转移到通风良好的地方,并及时进行急救措施。
五、个人防护措施1.穿戴适当的防护装备,特别是可防化学腐蚀的工作服、防护手套和眼镜。
2.操作过程中避免接触烯烃物质,减少皮肤和呼吸系统的接触风险。
3.注意工作环境的通风状况,确保空气质量良好。
4.定期进行健康检查,及时发现健康问题并采取措施。
六、岗位管理要求1.设计合理的操作流程和工艺,确保工作的安全性和高效性。
2.定期召开安全培训,提高员工的安全防护意识和技能。
MTO装臵MTO装臵包括甲醇制烯烃单元和轻烯烃回收单元,现分别叙述如下:(1)甲醇制烯烃单元来自原料罐的甲醇经预热后,进入甲醇进料闪蒸罐,从进料闪蒸罐出来的甲醇蒸汽首先用中压蒸汽进一步加热,使之变为过热甲醇蒸汽,然后进入MTO反应器进行反应。
在反应器内甲醇与来自再生器的高温再生催化剂直接接触,进行放热反应。
反应气经旋风分离器除去所夹带的催化剂后引出,经换热器降温后,送至急冷塔。
从急冷塔顶部出来的气体混合物进入产品分离器,气体混合物中的大部分产品水被冷凝下来进入产品分离器底部。
从产品分离器顶部出来的烯烃产品被送到烯烃分离单元,进行压缩、分馏和提纯。
产品分离器底部流出的产品水直接进入水汽提塔,在水汽提塔中,产品水中的一些轻组分被汽提出来,这些从水汽提塔顶部出来的轻组分经过中间冷凝器与甲醇原料进行换热后返回到产品分离器中。
产品水从水汽提塔底部出来。
水汽提塔底部出来的产品水首先在进料换热器中与甲醇原料进行换热,然后再用冷却水将其冷却至环境温度送出界区外。
MTO反应器采用流化床形式设计。
MTO反应是一个放热反应,原料甲醇进入反应器底部时,反应就开始发生。
反应器温度用反应器催化剂冷却器来控制,催化剂冷却器移出的反应热量用以产生高压蒸汽。
焦炭是MTO反应的副产物,它附着在催化剂颗粒表面导致催化剂活性降低或失活,因此,催化剂必须通过再生以恢复活性。
催化剂再生为一连续过程。
分离出来的失活催化剂通过失活催化剂输送系统进入催化剂再生器,反应后积炭的待生催化剂在再生器内烧焦后返回反应器。
再生后的烟气经旋风分离器除去所夹带的催化剂后,送入再生器顶部烟囱排入大气。
催化剂再生是放热反应,其燃烧热通过在再生器催化剂冷却器移出,移出的燃烧热用以产生蒸汽。
UOP公司的MTO工艺一、UOP公司的MTO工艺流程图二、UOP公司的MTO工艺特点UOP公司(Universal Oil Product中文名为万国油品公司)是全球最大的石油技术提供商,拥有全套炼油技术的装置。
与美孚公司的工艺过程相比,UOP/HYDRO公司的“由甲醇生产烯烃(MTO)”工艺又向前迈进了一大步;这主要是由于他们开发了以SAPO–34为基础的新型催化剂。
通过对SAPO技术的进一步改进,现在已经生产出最新的MTO–100催化剂。
最初的催化剂SAPO –34是一种硅铝磷酸盐分子筛,它对于甲醇向乙烯和丙烯的转化具有很高的选择性。
也就是说,这种分子筛的孔隙结构使得只有比较轻和比较小的分子才能够容易地在其中进出扩散。
更新的MTO–100催化剂对于乙烯和丙烯的选择性为80%。
由于在催化剂上形成了焦炭,所以催化剂需要连续再生;流化床反应器/再生器的布置形式应适合此目的。
SAPO催化剂通常都是高挥发性的催化材料,能够像沸石那样进行处理;虽然它们并不趋向于具有相同的热稳定性。
从化学原理来讲,它们具有类似于沸石的下列性质:有限的孔隙率;晶体显微结构;有限的酸性;形状选择性催化作用;酸性交换能力。
UOP/HYDRO公司的MTO工艺的操作温度范围是350℃到525℃,最佳温度是350℃。
MTO工艺的剧烈程度能够通过工艺生产量、温度、压力、和催化剂重复循环速率的组合来控制。
温度基本上确定了该工艺的热力学操作性能,而生产量则决定了接触时间。
工艺的转化和选择性能也还取决于压力。
UOP/HYDRO公司MTO工艺的反应器操作压力大约为1 - 3巴(表压)(29 – 58 磅/英寸2绝压)。
甲醇制烯烃流程控制下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!甲醇制烯烃流程控制。
甲醇制烯烃(MTO)技术是一种将甲醇转化为烯烃(主要为乙烯和丙烯)的化学工艺。
