节流阀说明书

节流阀介绍及说明
一、产品介绍
可调式节流阀（井口针阀）严格按照API 6A规定设计制造，其结构简单合理，工作可靠，能耐擦伤、耐冲刷，在含粉尘、杂质的管道上也适用。

可调式节流阀（井口针阀）主要用于石油、天然气等各种采油（气）井口装置及各种管汇以及其他高压管道上。

主要采用标准
API Spec 6A 《井口和采油树设备规范》
SY 5156-93 《采油（气）井口装置》
SY 5279.2-91 《石油井口装置法兰型式、尺寸及技术要求》
二、特点及使用说明
1、原理：顺时针旋转手轮，针形阀杆向下移动，与阀座一起实现节流功能，在标尺上可观测阀杆位位移距离；逆时针旋转手轮，针形阀杆向上移动，打开流量通道，输送介质，阀门开启。

2、主要结构特点：
本阀阀座为硬密封，密封性能可靠；
3、主要零部件材料
4、吊运、安装、维护和保养
本阀在运输过程中，应避免碰撞、不允许堆放，以防损坏阀门。

安装前应清除管路中泥土、沙石等杂物，以防进入阀门通道，安装中
禁止重敲击阀门任何部位。

本阀顺时针为关，逆时针为开；应严格按有关安全操作规程进行，严禁随意松动阀盖上任何紧固件，以确保安全。

本阀不应在露天存放，不应近火，存放保管环境应干燥，温度在0°C~30°C之内，严禁杂物灰尘进入通道；定期在转动处、填料压盖、注脂嘴等部位涂防锈油。

可能发生的故障及排除方法：。

节流阀使用说明书节流阀使用说明书一、产品概述节流阀是一种流量控制元件，通过改变通道面积来控制流体流量。

它广泛应用于液压、气动和流体控制系统中，能够实现精确的流量调节和压力控制。

二、工作原理节流阀是通过减小通道面积来减小流体流量，从而实现对流量的控制。

当流体通过节流阀时，由于通道面积的减小，流体的速度会增加，压力会降低。

节流阀的结构简单，可靠性高，能够实现精确的流量控制。

三、使用场景节流阀广泛应用于液压、气动和流体控制系统中，特别是在需要精确控制流量的场合，例如机械手、机械臂、自动化生产线等。

四、操作方法1、在安装节流阀之前，需要检查管道是否清洁，以免杂质进入节流阀。

2、将节流阀安装在管道上，确保密封良好，以免泄漏。

3、根据需要调节节流阀的开口度，开口度越大，流量越大；开口度越小，流量越小。

4、在使用过程中，需要经常检查节流阀的工作状态，如有异常应及时处理。

五、注意事项1、在调节节流阀时，应注意不要过分调节，以免损坏节流阀。

2、在使用过程中，应注意避免节流阀受到冲击和振动，以免损坏节流阀。

3、在更换节流阀时，应选用与原来型号一致的节流阀，以免影响使用效果。

六、维护保养1、定期清洗节流阀，清除杂质和污垢，以保证其正常工作。

2、对于长期不使用的节流阀，应做好防锈处理，以保证其正常工作。

3、在维护保养过程中，如发现节流阀有损坏或异常，应及时更换或维修。

七、总结本说明书介绍了节流阀的工作原理、使用场景、操作方法、注意事项和维护保养等内容，以便用户能够正确使用和维护节流阀。

在使用过程中，还应注意安全，避免出现意外情况。

如有疑问，请及时联系生产厂家或专业技术人员进行咨询。

机器人使用说明书机器人使用说明书关键词：机器人、使用、说明书尊敬的用户，欢迎您使用我们的机器人产品。

本说明书旨在向您提供机器人的使用指南和相关信息，以帮助您充分了解其功能和使用方法。

我们的机器人是一款智能设备，可以代替人类完成各种任务，具有高精度、高效率的特点。

额定温度级别：PU（-29℃~+121℃）；
产品材料级别：EE
产品规范级别：PSL3
性能要求级别：PR1
法兰连接型式：API6A6BX法兰。
3、工作原理与结构说明
3.1本阀主要由阀体、阀座、阀芯、阀杆、阀杆螺母、阀杆螺母等零件组成。详见附图。
3.2该阀的阀芯、阀座均采用耐磨性和抗冲蚀性好的特殊材料制成，因而能大大增加阀门的使用寿命。
公称通径：65mm
适用温度：-29℃~121℃
材料级别：EE
规范级别：PSL3
性能级别：PR1
本产品经检验符合API SPEC6A规定动作要求，同意出
厂。
检验员：
质管部部长：
总经理：
二OO六年月日
设计文件名称使用说明书jlk6570zsm产品型号名称jlk6570z可调式针形节流阀共2页第1页1主要用途与适用范围jlk6570z可调式针形节流阀是kq786570采油气井口装置的主要节流设备在装置中利用该阀可实施油气井的压力控制和流量调节
设计文件名称
使用说明书
产品型号、名称
JLK65-70Z可调式针形节流阀
设计文件名称
使用说明书
产品型号、名称
JLK65-70Z可调式节流阀
共2页
第2页
5.2阀门在使用前应进行三次密封试验，保证各连接部位不得有渗漏现象。
5.3阀门与管线进行连接安装时，只需在阀门的端部装上BX153垫环；再将配
对法兰用螺栓、螺母联接，并均匀紧固即可。
6、常见故障的排除
6.1当阀座或阀芯冲蚀后，应拆卸该零件并掉面使用或更换。
共2页
第1页
1、主要用途与适用范围
JLK65-70Z可调式针形节流阀是KQ78-65/70采油气井口装置的主要节流设备，在装置中利用该阀可实施油气井的压力控制和流量调节。

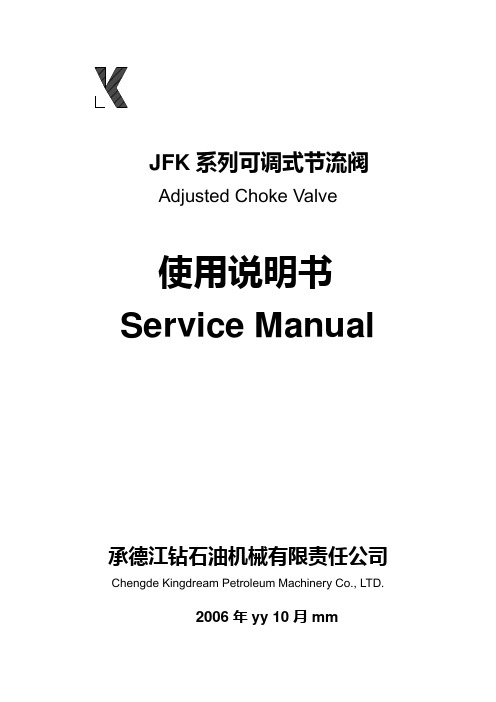

JFK系列可调式节流阀Adjusted Choke Valve使用说明书Service Manual承德江钻石油机械有限责任公司Chengde Kingdream Petroleum Machinery Co., LTD.2006年yy 10月mm1. 概述可调式节流阀主要用于钻井过程中控制井通压力。

通过调整节流阀阀芯提升高度进行节流,实现井控。

该阀按API标准设计制造,具有耐腐蚀性能,使用安全可靠。

2. 主要技术规范3. 结构说明(见示意图)3.1阀座、阀杆表面均采用耐冲蚀的特殊材料,使用寿命长。

3.2 具有较大的阀体腔和柱塞式阀芯结构,较之通常的针型结构节流阀, 具有较大的流量, 可较大地消除节流时的震动,减少噪声。

阀体节流出口通道设有耐磨衬套,增加了使用寿命。

3.3 阀体上设有注油嘴,便于现场加润滑脂。

3.4 阀杆顺时针旋转为“关”逆时针旋转为“开”。

3.5该阀为针式结构，即能用于节流,也能截止流量。

4. 维护与保养4.1 更换阀座及密封件将阀盖螺母松开，手轮、阀杆、阀盖及密封件便可一并抽出，用专用工具（随阀配带）取出阀座，根据阀座及密封圈的损程度作相应更换。

该阀结构简单，使用方便，易于维护保养。

4. 易损件可调式节流阀示意图1. GeneralAdjusted choke valve is used during drilling course to control well bore pressure. Adjust the 通过调整节流阀阀芯提升高度进行节流,实现井控。

该阀按API标准设计制造,具有耐腐蚀性能,使用安全可靠。

3. Structure (see figure)3.1 阀座、stem表面均采用耐冲蚀的特殊材料,使用寿命长。

3.2 具有较大的阀体腔和柱塞式阀芯结构,较之通常的针型结构节流阀, 具有较大的流量, 可较大地消除节流时的震动,减少噪声。

阀体节流出口通道设有耐磨衬套,增加了使用寿命。

节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。

将节流阀和单向阀并联则可组合成单向节流阀。

节流阀和单向节流阀是简易的流量控制阀，在定量泵液压系统中，节流阀和溢流阀配合，可组成三种节流调速系统，即进油路节流调速系统、回油路节流调速系统和旁路节流调速系统。

节流阀没有流量负反馈功能，不能补偿由负载变化所造成的速度不稳定，一般仅用于负载变化不大或对速度稳定性要求不高的场合。

节流阀的性能要求对节流阀的性能要求是：·流量调节范围大，流量一压差变化平滑.内泄漏量小，若有外泄漏油口，外泄漏量也要小；·调节力矩小，动作灵敏。

安装与维护事项节流阀的安装与维护应注意以下事项：该阀经常需要操作，因此应安装在易于方便操作的位置上。

安装时要注意介质方向与阀体所标箭头方向保持一致。

节流口堵塞原因：1、油液中的机械杂质或因氧化析出的胶质、沥青、碳渣等污物堆积在节流缝隙处。

2、由于油液老化或受到挤压后产生带电的极化分子，而节流缝隙的金属表面上存在电位差，故极化分子被吸附到缝隙表面，形成牢固的边界吸附层，吸附层厚度一般为5~8微米，因而影响了节流缝隙的大小。

以上堆积、吸附物增长到一定厚度时，会被液流冲刷掉，随后又重新附在阀口上。

这样周而复始，就形成了流量的脉动。

3、阀口压差较大时，因阀口温度高，液体受挤压的程度增强，金属表面也更易受摩擦作用而形成电位差，因此压差大时容易产生堵塞现象。

定义：维持阀进口压力近于恒定，系统中多余的流体通过该阀回流的压力控制阀。

作用：一种液压压力控制阀。

在液压设备中主要起定压溢流作用和安全保护作用。

定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。

当系统压力增大时，会使流量需求减小。

此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。

安全保护作用：系统正常工作时，阀门关闭。

只有负载超过规定的极限（系统压力超过调定压力）时开启溢流，进行过载保护，使系统压力不再增加（通常使溢流阀的调定压力比系统最高工作压力高10%～20%）。

用途 带内置集成型电控器的比例节流阀非常适合用 在压力需要频繁改变的液压系统中,可满足工 业和工程机械应用领域中要求阀-对-阀的重复 性高、便于安装、操作舒适和控制精度高的液 压系统。比例节流插件非常适合安装在控制 块、板式块体和NG10的叠加块中(请参见样本 2.3)。钢材料或铝材料块体插孔加工刀具可以 租用或购买,请参考见样本2.13。
目录 一般技术规格 …………………………………1
型号代码
D N V PM33 -
-
#
机能符号 ………………………………………1 流量控制阀
液压技术规格 …………………………………2 电气控制 ………………………………………2
常闭 比例阀,内置集成型电控器 螺纹插件M33×2
起动 ……………………………………………2 接 线 图 ………………………………………… 2
50
北京分公司 Tel: +86 10 5969 3960 Fax: +86 10 5969 3958
样本号
2.6-560C 3/4 版本 08 30
尺寸/剖面图 现场总线接口
比例节流阀
插孔图 按ISO 7789-33-01-0-98
M33x2
(2) (1) (1) 有关插孔图纸和插孔刀具的详细资料， 请参见样本2.13-1005
比例节流阀
Q=f(p) 流量-压力-特性曲线(I=IG) (预设定值信号=100%)
� ����� �� �
��
� � � � � �� � �
� � �� �� � ���� ��
��
��
� � �� �� � ���� ��
��
�
�
��
���

产品名称：SMC节流阀说明
节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。

将节流阀和单向阀并联则可组合成单向节流阀。

节流阀和单向节流阀是简易的流量控制阀，在定量泵液压系统中，节流阀和溢流阀配合，可组成三种节流调速系统，即进油路节流调速系统、回油路节流调速系统和旁路节流调速系统。

节流阀没有流量负反馈功能，不能补偿由负载变化所造成的速度不稳定，一般仅用于负载变化不大或对速度稳定性要求不高的场合。

一、前言
低温节流截止阀广泛用于气体、液体管道系统中,起节流降压截止作用，具有结构简单、调节方便、密封可靠、适用性广。

二、阀门主要性能规范
1、公称通径：10~200mm
2、公称压力：1.6~4.0MPa
3、出口调节压力：根据设计调节系统设定。

（0.01~0.6MPa）
4、使用温度：-200~+40℃低温调节阀
5、适用介质：氧、氮、氩、空气、二氧化碳、天然气、乙炔
（氧气、乙炔、天然气均需作脱脂处理）
6、连接形式：焊接
7、阀体材料：不锈钢、铜、碳钢
三、工作原理及结构说明
该阀与管路连接为焊接式，采用手动旋转手轮，阀杆在梯形螺纹的带动下，阀杆带动阀顶同阀体的密封座组成密封副，对介质起截止作用,由锥形阀顶和密封座改变通路截面积来调节流量和压力.
四、使用维护
1、阀门应存放在干燥室内、零件轻放，产品不得有任何磕、
碰、伤等缺陷。

2、阀门安装时阀门介质流向应一致。

3、管道安装好后，应将管内焊渣、油污、残存物吹除干净，
有特别要求的，在安装前作特别处理后再装上，用于氧气、乙烯、天然气介质的须作脱脂处理。

（用于乙炔介质时禁止用铜材质）
2002年8月。

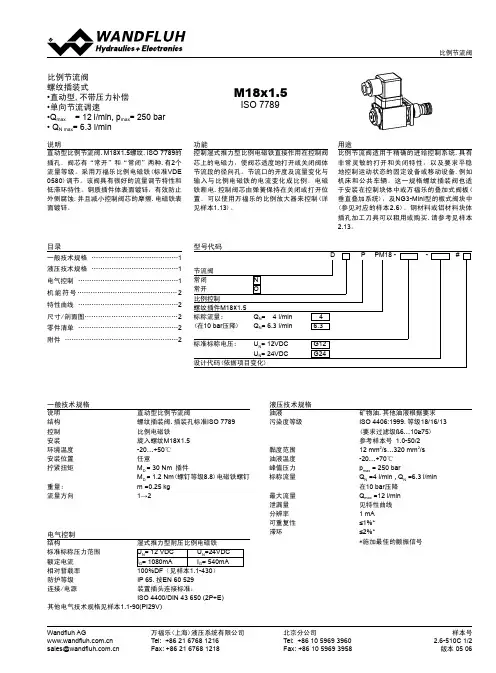

样本号2.6-510C 1/2版本 05 06北京分公司Tel: +86 10 5969 3960Fax: +86 10 5969 3958万福乐(上海)液压系统有限公司Tel: +86 21 6768 1216Fax: +86 21 6768 1218Wandfluh AG ******************.cn 比例节流阀螺纹插装式•直动型,不带压力补偿•单向节流调速•Q max = 12 l/min, p max = 250 bar • Q N max = 6.3 l/minM18x1.5ISO 7789说明直动型比例节流阀,M18×1.5螺纹,ISO 7789的插孔。

阀芯有“常开”和“常闭”两种,有2个流量等级。

采用万福乐比例电磁铁(标准VDE 0580)调节。

该阀具有很好的流量调节特性和低滞环特性。

钢质插件体表面镀锌，有效防止外侧腐蚀,并且减小控制阀芯的摩擦,电磁铁表面镀锌。

目录一般技术规格 .......................................1液压技术规格 .......................................1电气控制 .............................................1机能符号.............................................2特性曲线 .............................................2尺寸/剖面图..........................................2零件清单 .............................................2附件 (2)用途比例节流阀适用于精确的进给控制系统,具有非常灵敏的打开和关闭特性，以及要求平稳地控制运动状态的固定设备或移动设备,例如机床和公共车辆。

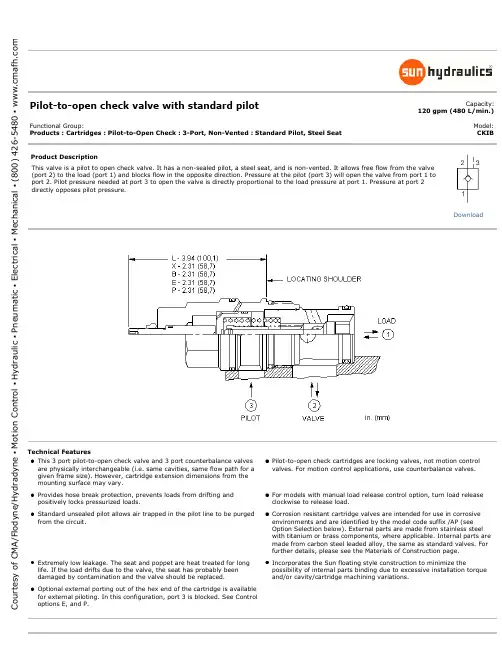

Pilot-to-open check valve with standard pilotCapacity:120 gpm (480 L/min.)Functional Group:Products : Cartridges : Pilot-to-Open Check : 3-Port, Non-Vented : Standard Pilot, Steel SeatModel: CKIBProduct DescriptionThis valve is a pilot to open check valve. It has a non-sealed pilot, a steel seat, and is non-vented. It allows free flow from the valve (port 2) to the load (port 1) and blocks flow in the opposite direction. Pressure at the pilot (port 3) will open the valve from port 1 to port 2. Pilot pressure needed at port 3 to open the valve is directly proportional to the load pressure at port 1. Pressure at port 2 directly opposes pilot pressure.Technical FeaturesPilot-to-open check cartridges are locking valves, not motion control valves. For motion control applications, use counterbalance valves.For models with manual load release control option, turn load release clockwise to release load.Corrosion resistant cartridge valves are intended for use in corrosive environments and are identified by the model code suffix /AP (see Option Selection below). External parts are made from stainless steel with titanium or brass components, where applicable. Internal parts are made from carbon steel leaded alloy, the same as standard valves. For further details, please see the Materials of Construction page.Incorporates the Sun floating style construction to minimize thepossibility of internal parts binding due to excessive installation torque and/or cavity/cartridge machining variations.DownloadC o u r t e s y o f C M A /F l o d y n e /H y d r a d y n e ▪ M o t i o n C o n t r o l ▪ H y d r a u l i c ▪ P n e u m a t i c ▪ E l e c t r i c a l ▪ M e c h a n i c a l ▪ (800) 426-5480 ▪ w w w .c m a f h .c o mCKIB-XCNControlCracking PressureSeal MaterialMaterial/CoatingModifierPreferred OptionsXStandard PilotStandard Options LManual Load ReleasePreferred OptionsC30 psi (2 bar)Standard Options A 4 psi (0,3 bar)B 15 psi (1 bar)D 50 psi (3,5 bar)E 75 psi (5 bar)F100 psi (7 bar)Preferred Options NBuna-NStandard OptionsVVitonPreferred OptionsNo modifier (standard material with no special coating) Special Options/AP Stainless Steel, PassivatedControl: XOur corrosion resistant productline is growing! If you are interested in a corrosionresistant option for this model, please contact Sun.Additional Options (Click Here )ControlCracking PressureSeal MaterialE External 4-SAE Pilot Port, Port 3 Blocked G Slow Acting PilotP External 1/4 NPTF Pilot Port, Port 3 BlockedZ1 psi (0,07 bar)When the modifier is /AP, the control must be XC o u r t e s y o f C M A /F l o d y n e /H y d r a d y n e ▪ M o t i o n C o n t r o l ▪ H y d r a u l i c ▪ P n e u m a t i c ▪ E l e c t r i c a l ▪ M e c h a n i c a l ▪ (800) 426-5480 ▪ w w w .c m a f h .c o mRelated Documents (opens in new window):Explanation of Sun cartridge control options - US units.Copyright © 2002-2011 Sun Hydraulics Corporation. All rights reserved.Terms and Conditions - ISO Certification - Statement of PrivacyC o u r t e s y o f C M A /F l o d y n e /H y d r a d y n e ▪ M o t i o n C o n t r o l ▪ H y d r a u l i c ▪ P n e u m a t i c ▪ E l e c t r i c a l ▪ M e c h a n i c a l ▪ (800) 426-5480 ▪ w w w .c m a f h .c o m。

B265•ApplicationStainless Steel Ball and StemType overviewType DN B26565Technical dataFunctional dataValve size 2.5" [65]Fluidchilled or hot water, up to 60% glycol Fluid Temp Range (water)0...212°F [-18...100°C]Body Pressure Rating 400 psi Close-off pressure ∆ps 100 psiFlow characteristic equal percentage Servicing maintenance-free Flow Pattern 2-way Leakage rate0% for A – AB Controllable flow range 75°Cv210Cv Flow RatingA-port: as stated in chart B-port: 70% of A – AB CvMaterialsValve body Nickel-plated brass body Stem stainless steel Stem seal EPDM (lubricated)SeatPTFECharacterized disc No Disc (full flow)Pipe connection NPT female ends O-ring EPDM (lubricated)Ballstainless steel Suitable actuators Non-Spring ARB(X)SpringAFRB(X)Safety notesWARNING: This product can expose you to lead which is known to the State of California to cause cancer and reproductive harm. For more information go to Product featuresThis valve is typically used in air handling units on heating or cooling coils, and fan coil unit heating or cooling coils. Some other common applications include Unit Ventilators, VAV box re-heat coils and bypass loops. This valve is suitable for use in a hydronic system with variable flow.B265Mode of operationFlow/Mounting detailsTwo-way valves should be installed with thedisc upstream.Product featuresLocal Control SY2~12, 110vac ModDimensionsType DN B26565ARB, ARXAB C D E F H110.1" [257]5.6" [141]8.0" [203]6.0" [152]2.8" [71]2.8" [71]1.9" [48]AFRB, AFRXAB C D E F 11.5" [293]5.6" [141]8.6" [219]6.6" [168]2.0" [51]2.0" [51]ARQB, ARQXAB C D E F H1H29.9" [251]4.2" [107]8.1" [206]6.1" [155]2.3" [58]2.3" [58]0.8" [20]0.6" [15]B265AFRB N4, AFRX N4A B C D E F13.0" [330] 5.6" [141]10.3" [262]9.3" [235] 3.4" [86] 3.4" [86]ARB N4, ARX N4, NRB N4, NRX N4A B D E F11.4" [289] 5.6" [141]8.0" [203] 3.1" [80] 3.1" [80]AFRX24 N4FootnotesNEMA 4, On/Off, Spring Return, 24 VTechnical dataElectrical dataNominal voltageAC/DC 24 V Nominal voltage frequency 50/60 Hz Power consumption in operation 5 W Power consumption in rest position 2.5 WTransformer sizing 7.5 VA (class 2 power source)Electrical Connection 18 GA appliance cable, 3 ft [1 m], with 1/2" conduit connectorOverload Protectionelectronic throughout 0...95° rotation Functional dataDirection of motion motor selectable by ccw/cw mounting Direction of motion fail-safe reversible with cw/ccw mounting Manual override 5 mm hex crank (3/16" Allen), supplied Angle of rotation 90°Running Time (Motor)75 s / 90°Running time fail-safe <20 s Noise level, motor 45 dB(A)Noise level, fail-safe 62 dB(A)Position indicationMechanical Safety dataDegree of protection IEC/EN IP66Degree of protection NEMA/UL NEMA 4XEnclosure UL Enclosure Type 4XAgency ListingcULus acc. to UL60730-1A/-2-14, CAN/CSA E60730-1:02, CE acc. to 2014/30/EU and 2014/35/EU Quality Standard ISO 9001Ambient temperature -22...122°F [-30...50°C]Ambient temperature note -40...50°C for actuator with integrated heating Storage temperature -40...176°F [-40...80°C]Ambient humidity Max. 100% RH Servicingmaintenance-freeMaterialsHousing material Die cast aluminium and plastic casing†Rated Impulse Voltage 800V, Type of action 1.AA, Control Pollution Degree 3Electrical installationINSTALLATION NOTESActuators with appliance cables are numbered.Provide overload protection and disconnect as required.AFRX24 N4Actuators may also be powered by DC 24 V.Actuators may be powered in parallel. Power consumption must be observed.Parallel wiring required for piggy-back applications.Meets cULus requirements without the need of an electrical ground connection.Warning! Live electrical components!During installation, testing, servicing and troubleshooting of this product, it may be necessaryto work with live electrical components. Have a qualified licensed electrician or other individualwho has been properly trained in handling live electrical components perform these tasks.Failure to follow all electrical safety precautions when exposed to live electrical componentscould result in death or serious injury.Wiring diagramsOn/OffDimensions。

管道节流阀减压阀作为液压系统中的重要元件，其主要作用是使系统的出口压力始终处在低于进口压力的水平，保持系统出口压力的稳定，且系统出口压力不受入口压力和流量波动的影响；但是减压阀一旦发生密封面泄漏，不仅影响生产的减压阀作为液压系统中的重要元件，其主要作用是使系统的出口压力始终处在低于进口压力的水平，保持系统出口压力的稳定，且系统出口压力不受入口压力和流量波动的影响；但是减压阀一旦发生密一、产品说明：美标截止阀特点：①产品的设计制造符合美国国家标准ANS1B16.34,美国BS1873等国外先进标准要求。

②阀体外形为桶形或流线形造型美观。

流通形状为直通式。

流体阻力小。

③关闭件（闸瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。

④阀座可为更换式阀座，可任意组合与关闭密封面材料的配对，以满足工况的要求，延长使用寿命。

⑤大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆，并配有滚动轴承式采用撞击式手轮以减轻关闭力。

⑥主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。

二、标准：设计与制造结构长度法兰尺寸对焊连接尺寸压力温度等级试验与检验AP1 600 ANS1B16.10 ANS1B16.5a ANS1B16.25 ANS1B16.34AP1598三、压力试验：公称压力强度试验水密封试验气密封试验MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2150 3.1 450 2.2 3150.5～0.7 60～100 300 7.8 1125 5.6 815600 15.3 2225 11.2 1630900 23.1 3350 16.8 24401500 38.4 5575 28.1 40802500 64.6 9367 47.4 6873四、主要零件材料及性能：壳体ASTM A216WCB ASTMA351 CF8闸板WCB CF8 CF8MMonel阀杆F6a F304F316Monel F304闸板密封面13Cr13CrSTL34STL316STLMonel3434STL阀座密封面13CrSTLSTL34STL316STLMonel34STLSTL壳体ASTM A351CF3 ADTM A351CF8MASTM A351 CF8闸板阀杆F304L F316 F316L闸板密封面304L 34LSTL316316STL316L316LSTL阀座密封面304L STLSTL316STLSTL316LSTLSTL五、工洲牌J41W-150Lb美标截止阀主要外形尺寸：ANS1 Class150NPS 2 21/2 3 4 5 6 8 10 12 14 16 18 L 203 216 241 292 356 406 495 622 398 787 914 978H 368 387 411 455 455 540 650 800 940 1200 1270 1300Do 200 200 250 250 300 350 450 450 500 600 600 700ANS1 Class300NPS 2 21/2 3 4 5 6 8 10 12 14 16L 267 292 318 356 400 444 559 622 711 762 864H 400 440 465 565 615 715 930 1010 1230 1450 1645Do 200 250 300 350 400 450 500 500 500 600 600一、产品[波纹管截止阀]的详细资料：产品名称：波纹管截止阀产品特点：波纹管截止阀、闸阀具有双重密封装置除填料外还有不锈钢波纹管作密封元件，密封性最佳。

目录1用途及工作原理 (3)2 结构特点 (3)3 技术参数和主要规格 (4)4 安装 (4)5 使用方法 (5)6 维修和保养 (5)7 节流、压井管汇随机备件表 (6)8 附图 (7)附图一 JG35-65节流管汇 (8)附图二 JLK65-35手动节流阀 (10)附图三 PFF65-35平板闸阀 (11)附图四 JLG65-35固定式节流阀 (12)1 用途及工作原理JG35-65节流管汇是钻井过程中，成功地控制井涌，实施油气井压力控制技术的必备设备。

采用此设备，实施平衡压力钻井新工艺，可防止油层污染，提高钻井速度，可有效地控制井喷事故。

该设备一端与防喷器四通侧法兰连接，在防喷器关闭的条件下，通过节流阀的启闭，控制一定的套管压力，从而保证在最小压差下进行平衡钻井，除此之外，节流管汇还可用于洗井作业。

2 结构特点本设备由JLK65-35节流阀、JLG65-35固定式节流阀、PFF65-35带平衡杆明杆平板闸阀、压力传感器、阀位变送器、抗震压力表、五通等零部件组成（产品结构详见附图一），该管汇采用双翼控制结构，压力试验采用API 16C标准规范要求，安全可靠性高，管汇外连接形式为法兰连接，装拆方便快捷。

管汇的结构简单、阀门操作灵便、开关力矩小，能满足油田现场的使用要求。

2.1 JLK65-35手动可调式节流阀（结构详见附图二）手动节流阀是本设备关键部件。

JLK65-35手动节流阀需在阀位现场操作。

节流阀具有如下特点：阀芯、阀座均采用耐磨和抗冲蚀性能好的硬质合金材料制成，并且能够颠倒使用，因而能大大增加节流阀的使用寿命。

阀门具有较大的阀体腔和柱塞式阀芯结构，较通常的针形节流阀，具有较大的流量，可缓解节流时的振动、减少噪音，此阀只用于节流，不作密封使用。

2.2 PFF65-35明杆平板闸阀（结构详见附图三）该阀是节流管汇开通和截断介质流通的主要开关部件，阀门由阀体、闸板、阀座、阀盖、阀杆、平衡杆等零部件组成。

节流阀如何使用和维修液压面授课程：苏州（含实训，8月24日-30日）和西安（8月26日-29日）都将按时开课，欲知详情，请联系微信：180****6538。

来源：今日头条阀遍天下。

1 什么是流量控制原理？节流阀节流口通常有三种基本形式：薄壁小孔、细长小孔和厚壁小孔，但无论节流口采用何种形式，通过节流口的流量q及其前后压力差Δp的关系均可用式(2-63)q=KAΔpm来表示，三种节流口的流量特性曲线如图3-61所示，由图可知：图3-61节流阀特性曲线1)压差对流量的影响。

节流阀两端压差Δp变化时，通过它的流量要发生变化，三种结构形式的节流口中，通过薄壁小孔的流量受到压差改变的影响最小。

2)温度对流量的影响。

油温影响到油液粘度，对于细长小孔，油温变化时，流量也会随之改变，对于薄壁小孔粘度对流量几乎没有影响，故油温变化时，流量基本不变。

3)节流口的堵塞。

节流阀的节流口可能因油液中的杂质或由于油液氧化后析出的胶质、沥青等而局部堵塞，这就改变了原来节流口通流面积的大小，使流量发生变化，尤其是当开口较小时，这一影响更为突出，严重时会完全堵塞而出现断流现象。

因此节流口的抗堵塞性能也是影响流量稳定性的重要因素，尤其会影响流量阀的最小稳定流量。

一般节流口通流面积越大，节流通道越短和水力直径越大，越不容易堵塞，当然油液的清洁度也对堵塞产生影响。

一般流量控制阀的最小稳定流量为0.05L/min。

2 节流口形式有哪些？为保证流量稳定，节流口的形式以薄壁小孔较为理想。

图3-62所示为几种常用的节流口形式。

图3-62(a)所示为针阀式节流口，它通道长，湿周大，易堵塞，流量受油温影响较大，一般用于对性能要求不高的场合;图3-62(b)所示为偏心槽式节流口，其性能与针阀式节流口相同，但容易制造，其缺点是阀芯上的径向力不平衡，旋转阀芯时较费力，一般用于压力较低、流量较大和流量稳定性要求不高的场合;图5-29(c)所示为轴向三角槽式节流口，其结构简单，水力直径中等，可得到较小的稳定流量，且调节范围较大，但节流通道有一定的长度，油温变化对流量有一定的影响，目前被广泛应用，图3-62(d)所示为周向缝隙式节流口，沿阀芯周向开有一条宽度不等的狭槽，转动阀芯就可改变开口大小。
