Q/LG-211.15－2001广西柳州供电局企业标准继电保护定值通知单管理办法1 范围1.1 本标准规定了柳州供电局继电保护与安全自动装置（以下简称保护装置）定值通知单的管理内容与方法、检查与考核。
1.2 本标准适用于柳州供电局继电保护定值通知单的管理工作。
2 管理内容与方法2.1 保护装置定值通知单（简称定值单），是现场保护装置的唯一依据，也是生产部门的工作任务书，每份定值单应有计算、审核、批准人的签名及计算部门盖章后方能生效。
2.2 定值单应编号并注明计算日期和要求整定日期，定值单应包括下列内容：a）厂站名称、开关编号、设备名称等。
b）保护名称及保护装置型号。
c）电流、电压互感器变比。
d）保护装置整定值。
e）保护的使用要求。
2.3 定值单按厂站分类存放，根据电网运行状态的改变及时撤旧换新，以保证正确性。
定值单应定期进行整理，遇与现场情况不符时，应及时核实后进行纠正。
保护定值单应有专人管理，收发定值单要有登记、签名。
2.4 调度所整定计算室下达的定值单：2.4.1 由调度所继保班人员执行时，要求一式六份，整定计算室留一份，调度值班室留一份，交执行继保班四份，执行完后，留一份在变电站，运行值班人员应立即将执行结果汇报调度值班，继保班将回执两份给整定计算室（其中一份转交给调度值班），继保班留存一份定值。
整定计算室和调度值班室收到回执定值后，应及时将旧定值和无执行人员签名的定值撤下，保留回执定值。
2.4.2 对新建工程由基建部门执行的定值单，应提供给建设单位，要求一式六份，整定计算室留一份，调度值班室留一份，交执行建设部门四份，执行完后，留一份在变电站，运行值班人员应立即将执行结果汇报调度值班，执行人员将回执两份给整定计算室（其中一份转交给调度值班），由整定计算人员将回执定值复印一份给继保班。
如因故不能按时提供正式定值单的，可提供调试定值单进行调试。
但投产时，应以正式通知单为准。
2.5 南电联或中调所保护科下达的定值单：2.5.1 由我局继保人员执行的通知单，应统一汇总到调度所整定计算室，由整定计算人员复印好相应的份数后下达给定值执行部门，整定计算室留存一份。

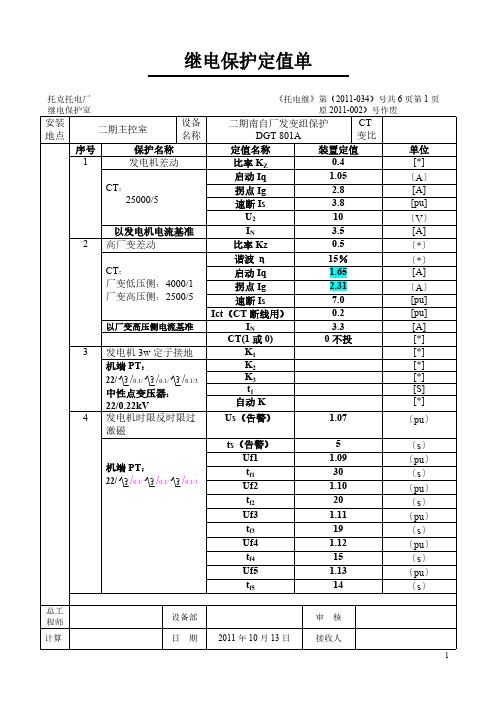

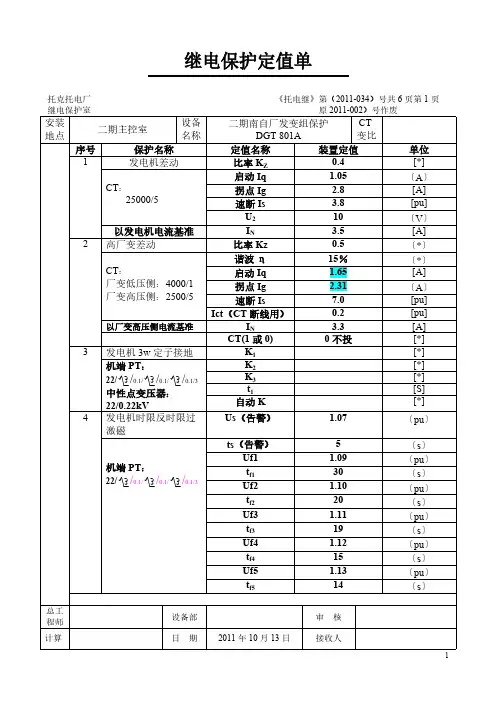

托克托电厂《托电继》第（2011-034）号共6页第1页托克托电厂《托电继》第（2011-034）号共6页第2页继电保护室原（2011-002）号作废安装地点二期主控室设备名称二期南自厂发变组保护DGT 801ACT变比序号保护名称定值名称装置定值单位Uf6 1.14〔pu〕t f612〔s〕Uf7 1.15〔pu〕t f710〔s〕Uf8 1.18〔pu〕t f87.5〔s〕Uf9 1.20〔pu〕t f9 6.5〔s〕Uf10 1.25〔pu〕机端PT：22//0.1//0.1//0.1/3333t f10 5.0〔s〕发电机失磁和失步系统电压Uhl98[V]机端电压Ugl85[V]Xc-17.16[Ω]Xr15.18[Ω]Kfd 2.3[*]Vfdl29.0[v]Pt0〔W〕t10.5（切换厂用电）〔S〕t2 1.0（程跳）〔S〕t30.5〔S〕机尾侧CT：25000/5500kV侧PT：500//0.1//0.1//0.1333机端侧PT：22//0.1//0.1//0.1/3333t40.5〔S〕Xt 1.94[Ω]R1 1.82[Ω]R20.91[Ω]R3-0.91[Ω]R4-1.82[Ω]Ig0.7[A]1区t10.053〔S〕2区t20.128〔S〕3区t30.05〔S〕4区t40.05〔S〕5机端侧PT：22//0.1//0.1//0.1/3333主变低压侧CT：25000/5滑极N1[次]总工、管路敷设技术通过管线敷设技术不仅可以解决吊顶层配置不规范高中资料试卷问题，而且可保障各类管路习题到位。
在管路敷设过程中，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等，要求技术交底。
管线敷设技术中包含线槽、管架等多项式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。
线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内，强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。

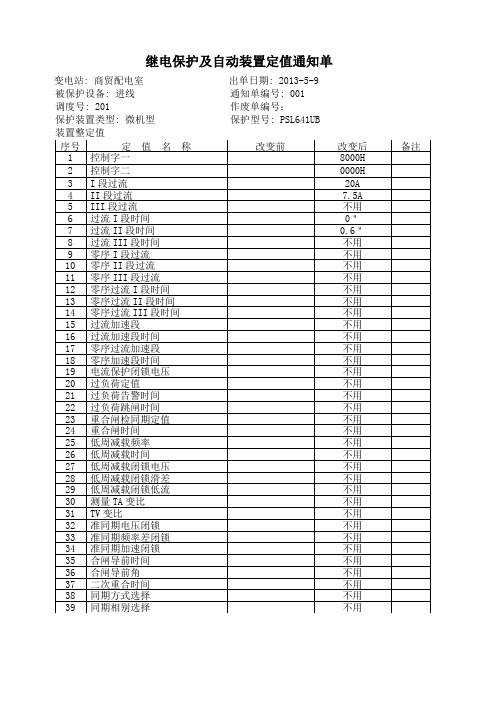

继电保护及自动装置定值通知单变电站: 商贸配电室出单日期: 2013-5-9被保护设备: 进线通知单编号: 001调度号: 201 作废单编号：保护装置类型: 微机型保护型号: PSL641UB装置整定值序号定值名称改变前改变后备注1 控制字一8000H2 控制字二0000H3 I段过流20A4 II段过流7.5A5 III段过流不用6 过流I段时间0＂7 过流II段时间0.6＂8 过流III段时间不用9 零序I段过流不用10 零序II段过流不用11 零序III段过流不用12 零序过流I段时间不用13 零序过流II段时间不用14 零序过流III段时间不用15 过流加速段不用16 过流加速段时间不用17 零序过流加速段不用18 零序加速段时间不用19 电流保护闭锁电压不用20 过负荷定值不用21 过负荷告警时间不用22 过负荷跳闸时间不用23 重合闸检同期定值不用24 重合闸时间不用25 低周减载频率不用26 低周减载时间不用27 低周减载闭锁电压不用28 低周减载闭锁滑差不用29 低周减载闭锁低流不用30 测量TA变比不用31 TV变比不用32 准同期电压闭锁不用33 准同期频率差闭锁不用34 准同期加速闭锁不用35 合闸导前时间不用36 合闸导前角不用37 二次重合时间不用38 同期方式选择不用39 同期相别选择不用继电保护及自动装置定值通知单变电站：商贸配电室出单日期：2013-5-9被保护设备：进线通知单编号：002调度号：201 作废单编号：保护装置类型：微机型保护型号：PSL641UB软压板清单序号定值名称改变前改变后备注1 过流I段投入2 过流II段投入3 过流III段退出4 零序I段退出5 零序II段退出6 零序III段退出7 加速退出8 过负荷退出9 低周减载退出10 重合闸退出。

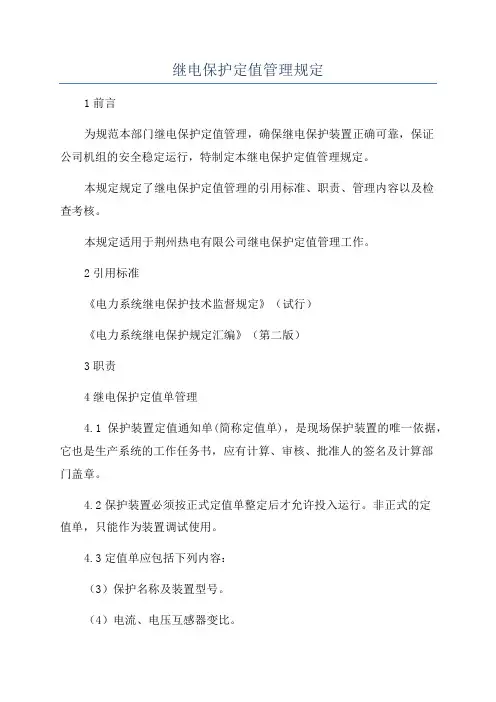

继电保护定值管理规定1前言为规范本部门继电保护定值管理，确保继电保护装置正确可靠，保证公司机组的安全稳定运行，特制定本继电保护定值管理规定。
本规定规定了继电保护定值管理的引用标准、职责、管理内容以及检查考核。
本规定适用于荆州热电有限公司继电保护定值管理工作。
2引用标准《电力系统继电保护技术监督规定》（试行）《电力系统继电保护规定汇编》（第二版）3职责4继电保护定值单管理4.1保护装置定值通知单(简称定值单)，是现场保护装置的唯一依据，它也是生产系统的工作任务书，应有计算、审核、批准人的签名及计算部门盖章。
4.2保护装置必须按正式定值单整定后才允许投入运行。
非正式的定值单，只能作为装置调试使用。
4.3定值单应包括下列内容：（3）保护名称及装置型号。
（4）电流、电压互感器变比。
（5）保护装置定值项目，整定（更改）原因、整定值。
（6）保护的使用要求。
（7）执行日期、执行人。
4.4定值单应根据运行状态的改变及时撤旧换新，以保证正确性。
定值单应定期进行整理，遇有与现场情况不符时，应及核实后进行纠正。
4.5必须严格执行定值单的回执制度，现场按新定值单对保护装置进行整定的工作结束后，工作负责人应在定值单上签名，注明定值的更改时间，以证生效。
4.6为保持现场继电保护管理的连续性，除临时检修外，保护装置的定值改动一般应发定值单。
4.7继电保护班应单独设置定值台帐，并落实专人管理。
单独设置新、旧定值单台帐（文件盒），并做好定值单目录，旧的定值单不得与新的定值单存放一起，对旧的定值单作废处理或单独存放并标有“作废”的字样。
4.8继电保护班应定期做好保护定值切换区定值整定，标明定值区定值使用范围。
4.9根据中调要求，继电保护班每年应负责做好全厂继电保护定值和压板的检查工作，发现问题及时整改。
4.10根据中调要求在重大的节日（如国庆、春节）或重大政治活动保电期前，继电保护班应负责做好全厂的继电保护定值和压板以及厂用电快切装置动作试验检查。
5. 保护定值单管理制度保护定值单是继电保护定值“四统一”工作中保证保护装置运行正确性的重要依据。
做好保护定值单的管理工作，才能充分发挥继电保护在电网安全运行中的重要作用，为此，运行中应认真本办法的要求执行。
5.1 保护定值单管理（1）根据调度命令配合完成对定值通知单的执行。
（2）负责核对变电站定制通知单编号与调度值班室定值通知单编号一致。
（3）负责继电保护装置实际运行定值与变电站定值通知单一致。
（4）负责向调度值班员报告保护定值的执行和核对情况。
（5）受到定制通知单后，应将未执行的定值通知单与已执行的定制通知单分开进行管理。
（6）值班员按调度命令执行定值通知单，执行完毕并核对无误后，在已执行的定制通知单封面右上角，注明下令执行的调度值班员、执行定值通知单的值班员和执行时间后，加盖“已执行”章，在作废定值通知单封面左上角加盖“作废”章，加盖“作废”章的定值通知单保存一年后销毁。
（7）为保证保护定值单定值与保护装置运行定值的一致性，变电站应不定期的用现场存放的保护定值单对现场保护装置定值进行核对。
（8）变电站运行保护装置的定值作了调整后，要求必须将装置定值清单打印出来与调度下令启用的定值单定值进行核对。
（9）运维人员在收到调度下达的定值核对文及保护定值单编号目录后，先将下发的定值单编号与现场存放的保护定值单的编号进行核对，在定值单编号一致的情况下，再将现场存放的定值单定值与保护装置打印的定值清单进行每一项定值的逐一核对，同时应进行设备及保护装置的调度命名编号及CT变比的核对。
（10）当发现现场存放的保护定值单的编号与下达的定值单编号不一致时，不能将编号不一致的保护定值单作为定值核对的依据，此时应首先自查本站应先自查本站的定值单管理漏洞及相关人员的责任问题，同时将定值单不一致情况反映到调度值班员，待现场存放的定值单与调度下发的定值单编号一致时，再与保护装置定值进行核对。
（11）绝不允许现场在定值核对过程中，对发现的不一致定值在未经调度同意情况下就擅自更改保护装置定值。
