网架结构设计说明

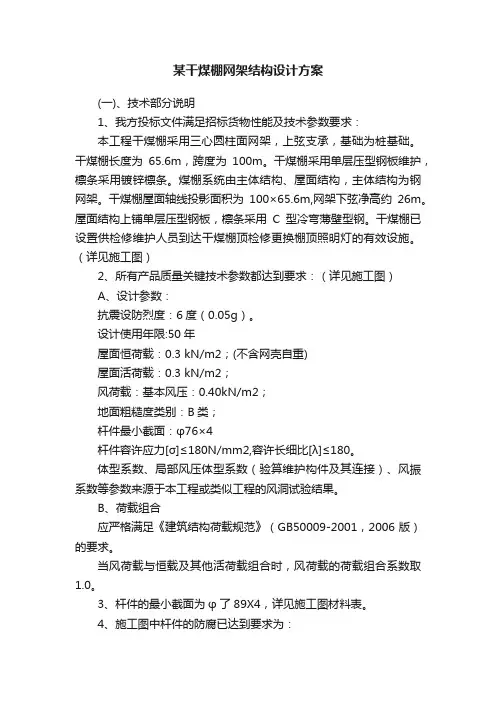

某干煤棚网架结构设计方案(一)、技术部分说明1、我方投标文件满足招标货物性能及技术参数要求：本工程干煤棚采用三心圆柱面网架，上弦支承，基础为桩基础。

干煤棚长度为65.6m，跨度为100m。

干煤棚采用单层压型钢板维护，檩条采用镀锌檩条。

煤棚系统由主体结构、屋面结构，主体结构为钢网架。

干煤棚屋面轴线投影面积为100×65.6m,网架下弦净高约26m。

屋面结构上铺单层压型钢板，檩条采用C型冷弯薄壁型钢。

干煤棚已设置供检修维护人员到达干煤棚顶检修更换棚顶照明灯的有效设施。

（详见施工图）2、所有产品质量关键技术参数都达到要求：（详见施工图）A、设计参数：抗震设防烈度：6度（0.05g）。

设计使用年限:50年屋面恒荷载：0.3 kN/m2；(不含网壳自重)屋面活荷载：0.3 kN/m2；风荷载：基本风压：0.40kN/m2；地面粗糙度类别：B类；杆件最小截面：φ76×4杆件容许应力[σ]≤180N/mm2,容许长细比[λ]≤180。

体型系数、局部风压体型系数（验算维护构件及其连接）、风振系数等参数来源于本工程或类似工程的风洞试验结果。

B、荷载组合应严格满足《建筑结构荷载规范》（GB50009-2001，2006版）的要求。

当风荷载与恒载及其他活荷载组合时，风荷载的荷载组合系数取1.0。

3、杆件的最小截面为φ了89X4，详见施工图材料表。

4、施工图中杆件的防腐已达到要求为：底层：无机富锌或环氧磷酸锌防锈底漆，工厂涂装，干膜厚不少于70um；中层：环氧云铁或环氧磷酸锌防锈漆，工厂涂装，干膜厚不少于60um；面层：聚氨脂或氟碳防腐涂料面漆，现场涂装，干膜厚不少于70um。

5、施工图中关于钢网架的防火已达到要求为：钢网架距地面15m高度范围内须刷防火涂料，防火涂料采用薄涂型防火涂料，厚度2～7mm，耐火极限1小时。

6、施工图设计说明中关于压型钢板已达到要求为：压型钢板原板材采用0.53mm厚彩色单层镀锌钢板。

网架结构设计与施工规程一、引言。

网架结构是一种常见的建筑结构形式，它具有轻巧、美观、经济的特点，被广泛应用于各种建筑中，如体育馆、展览馆、停车场等。

网架结构的设计与施工规程对于确保建筑的安全性、稳定性和美观性具有重要意义。

本文将从网架结构设计与施工规程的角度，对其进行详细介绍。

二、网架结构设计。

1. 结构形式选择。

网架结构的结构形式多种多样，如球面网架、双曲面网架、单曲面网架等。

在设计网架结构时，需要根据建筑的功能、使用要求和环境条件等因素，选择合适的结构形式。

同时，还需要考虑结构的稳定性、承载能力和施工难度等因素，以确保结构的安全性和经济性。

2. 材料选择。

网架结构的材料选择对于结构的性能和成本具有重要影响。

一般来说，网架结构的材料主要包括钢材、铝合金、玻璃钢等。

在选择材料时，需要考虑材料的强度、耐腐蚀性、成本和施工性能等因素，以确保结构的稳定性和经济性。

3. 结构分析与设计。

在进行网架结构设计时，需要进行结构分析，包括静力分析、动力分析和有限元分析等，以确定结构的受力情况和变形情况。

然后根据结构的受力情况和变形情况，进行结构设计，包括结构尺寸、连接方式和支撑方式等，以确保结构的安全性和稳定性。

4. 美学设计。

网架结构作为建筑的一部分，其美学设计也是非常重要的。

在进行网架结构设计时，需要考虑结构的形态、比例和色彩等因素，以确保结构与建筑的整体风格和环境相协调。

三、网架结构施工规程。

1. 施工前准备。

在进行网架结构的施工前，需要进行施工前准备工作，包括施工方案的制定、施工图纸的编制、施工材料的准备和施工设备的调试等。

同时，还需要进行现场勘察和安全评估，以确保施工的安全性和顺利性。

2. 施工工艺。

网架结构的施工工艺主要包括材料的加工、构件的制作、连接件的安装和结构的组装等。

在进行施工工艺时，需要严格按照设计要求和施工规范进行，以确保结构的质量和稳定性。

3. 安全措施。

在进行网架结构的施工时，需要严格遵守安全规程，采取必要的安全措施，包括施工现场的封闭、施工人员的安全防护和施工设备的检查等，以确保施工的安全性和顺利性。

网架结构的设计与分析摘要：网架结构在我国广泛用作厂房、体育馆、展厅、俱乐部等的屋盖结构。

本文详细阐述了网架结构的特点和设计过程，最后呈现了一组钢网架结构、火力发电厂的设计案例。

关键词：网架结构；结构设计；钢结构1.网架结构特点分析网架结构的结构特点决定了网架作为一种空间杆系结构系统，具有三向受力强度，可以承受不同方向的荷载。

网架结构的特点具体包括以下几个方面：1.网架结构刚度大，材料强度高，抗震性强。

（2）网架结构重量轻，节约钢材。

（3）网架结构适合工厂化生产。

由于网架结构的构件是标准化的，也可以提前组装，适合工厂化生产，为加快项目进程提供了有利条件和保障。

2.网架结构设计流程网架结构的设计必须符合我国相关法律法规的要求。

同时，具体设计必须结合各自项目的特点来实现。

一般来说，可分为方案分析、网架计算、施工图深化三个阶段。

2.1方案分析阶段要注意确定关键点，如网架的高度不能过大，以保证下方设备的使用高度；初始杆件规格尺寸、网架高度、连接方式的选择等。

应当本专业的规范规程以及各个专业的使用功能等原则。

其次，即既要满足网架结构的特点，又要满足承载力的要求，并考虑现场施工安装的便利性。

2.2网架结构计算阶段在结构计算过程中，应注意设置网架支座的支撑条件、设计工况和调整计算结果。

针对于真实情况下的支座构件情况的模拟是否准确，各个工况组合中子荷载及其分项系数的取值是否合适；或计算结构内力或挠度的修正方法是否正确，是否符合结构的安全性和规范的构造要求；检查网架结构的连接节点，如螺栓布置或焊缝尺寸是否合适等。

2.3施工图深化阶段施工图深化阶段大部分是节点施工图的计算和施工图的过程。

水平网架一般选择水平面作为基准面，弧形网架一般使用合适的布局，但计算中网架图案计算多条弧线的交点最好使用其他数据布局。

平面的位置一定要移到基点，否则画图的时候会有很多小的角度差异，影响网架球的组成。

3.设计实例3.1工程概况项目建设规模为2x 1000 MW模块化热电厂设计。

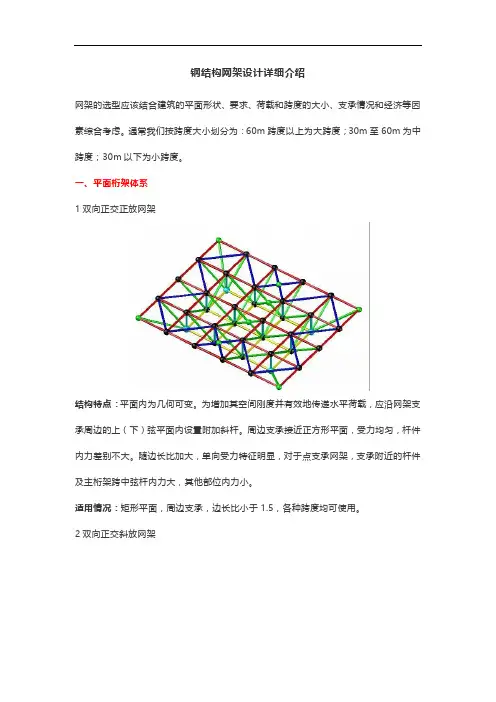

钢结构网架设计详细介绍网架的选型应该结合建筑的平面形状、要求、荷载和跨度的大小、支承情况和经济等因素综合考虑。

通常我们按跨度大小划分为：60m跨度以上为大跨度；30m至60m为中跨度；30m以下为小跨度。

一、平面桁架体系1双向正交正放网架结构特点：平面内为几何可变。

为增加其空间刚度并有效地传递水平荷载，应沿网架支承周边的上（下）弦平面内设置附加斜杆。

周边支承接近正方形平面，受力均匀，杆件内力差别不大。

随边长比加大，单向受力特征明显，对于点支承网架，支承附近的杆件及主桁架跨中弦杆内力大，其他部位内力小。

适用情况：矩形平面，周边支承，边长比小于1.5，各种跨度均可使用。

2双向正交斜放网架结构特点：由于网架为等高，故角部短桁架刚度较大,并对与它。

垂直的长桁架起一定的弹性支承作用，从而减少了桁架中部的弯矩。

刚度较两向正交正放网架为大。

矩形平面时，受力较均匀。

网架四角支座处有向上的拉力。

适用情况：矩形平面，周边支承，边长比小于1.5，各种跨度均可使用。

3单向折线形网架结构特点：类似于立体桁架，但不需布置支撑体系。

只有沿跨度方向上、下弦杆，呈单向受力状态。

为加强其空间刚度，应在其周边增设部分上弦杆件。

适用情况：矩形平面，周边支承，边长比大于2。

4三向网架结构特点：基本单元为几何不变。

整个网架的空间刚度大于两向网架。

能均匀地把力传至支承系统,受力性能较好。

杆件数和节点数多，节点构造复杂（最多一个节点汇交13根杆件）。

适用情况：适用于圆形或多边形平面，周边有规则网格，适合于大跨度工程。

二、四角锥体系1正放四角锥网架结构特点：空间刚度比其他四角锥网架及两向网架为大。

受力比较均匀。

适用情况：适用于平面形状为矩形的周边支承网架，边长比小于1.5，大跨度工程。

2正放抽空四角锥网架结构特点：空间刚度较正放四角锥网架为小，下弦杆内力增大。

适用情况：适用于平面形状为矩形的周边支承网架，边长比大于1.5。

3棋盘形四角锥网架结构特点：空间刚度较正放四角锥网架为小，下弦杆内力增大。

网架工程制作方案设计一、概述网架工程，是指用于支撑和保护线路（如电力线路、通信线路、管道等）的框架系统，通常由钢管或钢材制成。

网架工程的制作方案设计，是指在考虑施工、安全等因素的前提下，对网架工程的制作过程进行全面规划和设计。

本文将针对网架工程的制作方案进行详细介绍和设计。

二、设计内容1. 网架工程的结构设计（1）网架工程的结构设计要满足线路的承载需求，使得线路能够稳定地悬挂在网架上，不易受外力影响。

（2）根据线路的长度和重量，选择合适的钢材规格和型号，进行合理的搭接和连接。

（3）采用合适的横梁和立柱设计，以保证网架工程的整体稳定性和承载能力。

2. 网架工程的安全设计（1）在网架工程的制作过程中，要确保施工作业人员的安全，采取相应的安全防护措施。

（2）在网架工程的设计中，考虑到气候和环境等因素，对网架进行防腐、抗风、抗震等设计。

（3）对网架工程的结构进行全面的稳定性分析，确保在极端情况下也能正常运行。

3. 网架工程的制作工艺设计（1）根据实际需求，确定网架工程的制作工艺，包括材料的切割、焊接、热处理等工艺。

（2）采用先进的制作设备和工艺，确保网架工程的质量和精度，提高工作效率。

（3）在网架工程的制作过程中，对钢材进行加工和处理，以保证其耐久性和美观性。

4. 网架工程的施工组织设计（1）根据网架工程的实际情况和施工条件，制定合理的施工进度计划，明确施工任务和责任。

（2）合理配置施工人员和设备，确保施工任务的顺利进行。

（3）对施工现场进行全面的安全检查和监管，确保施工过程的安全和质量。

5. 网架工程的质量控制设计（1）在网架工程的制作过程中，严格执行质量管理标准，加强对材料、工艺和施工的质量控制。

（2）制定网架工程的质量检验方案，定期对网架工程进行质量检查，及时发现和处理质量问题。

（3）在网架工程的设计和制作过程中，确保材料和施工符合国家标准和规范，保证网架工程的质量和安全。

三、设计流程1. 工程前期调研（1）调查工程地形、地貌、气象等情况，了解工程的实际情况。

钢网架设计说明一设计依据1 本工程已批准的初步设计及建设、工艺、设备等有关专业提供的技术条件及图纸。

2 本工程结构设计使用年限为50年，建筑结构安全等级为二级。

3 抗震设防烈度为7度，设计基本地震加速度为0.10g，设计地震分组为第一组。

场地类别为Ⅱ级。

建筑抗震设防类别为丙类。

4 设计基准期为50年的基本风压值为0.50KN/㎡，地面粗糙度为B类，基本雪压为0.50KN/㎡。

5 荷载标准值（1）屋面恒载：上弦（不含网架自重） 0.05KN/㎡下弦 0.10KN/㎡(2) 屋面恒载：上弦 0.50KN/㎡(3) 温度变化±25℃6 结构设计规范和规程《钢结构设计规范》 GB 50017-2003《冷弯薄壁型钢结构技术规范》 GB 50018-2003《钢结构工程施工质量验收规范》 GB 50205-2001《建筑结构荷载规范》 GB 50009-2001 （2006版）《建筑抗震设计规范》 GB 50011-2001《网架结构工程质量检验评定标准》 JGJ 78-91《钢网架螺栓球节点用高强度螺栓》 GB/T 16939-97《建筑钢结构焊接技术规程》 JGJ 81-2002《网架结构设计与施工规程》* JGJ 7-91《钢网架螺栓球节点》* JG/T 10-99(编者提示：本工程参考了*标注的修编中的新版规程及行业标准进行设计。

)二工程概况本工程网架跨度39m*19m，上弦支承。

螺栓球节点，正放四角锥网架，网格尺1.745m×1.640m，厚度1.44m.三本网架结构采用中国建筑研究院编制的(2010年版)PKPM软件进行计算并设计。

四材料1 钢管采用Q235B钢，可采用焊接钢管(GB/T 3092)或无缝钢管（GB/T 8162）。

2 钢球采用符合《优质碳素结构技术条件》GB 699的45号钢锻件，屈服强度为360N/㎜2。

3 高强度螺栓采用《优质碳素结构钢结构技术条件》GB/T 16939的经调质热处理的40Cr,直径＜M36的性能为10.9级，直径≥M36的性能为9.8级。
