化工仪表与自动化习题

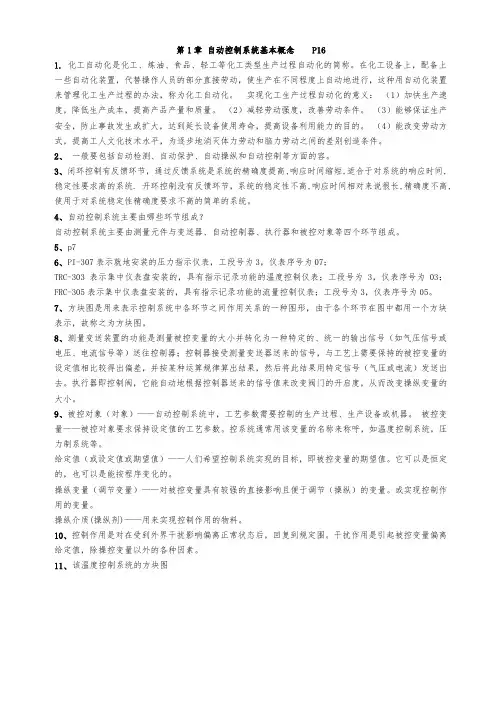

第一章5.什么是管道及仪表流程图？答：管道及仪表流程图是自控设计的文字代号、图形符号在工艺流程图上描述生产过程控制的原理图。

是控制系统设计、施工中的一种图示形式。

7.试分别说明PI-307、TRC-303、FRC-305所代表的意义。

答：PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。

14.图1-10所示的温度控制系统中，如果由于进料温度升高使反应器内的温度超过给定值，试说明此时该控制系统的工作情况，此时系统是如何通过控制作用来克服干扰作用对被控制变量影响的？答：当反应器的温度超过给定值时，温度控制器将比较的偏差经过控制运算后，输出控制信号使冷却水阀门开度增大，从而增大冷却水流量，使反应器内的温度降下来。

这样便可以通过控制作用克服干扰作用对被控变量的影响。

15.按给定值形式不同，自动控制系统可分哪几类？答：定值控制系统、随动控制系统、程序控制系统。

21.某化学反应器工艺规定操作温度为（900±10）℃。

考虑安全因素，控制过程中温度偏离给定值最大不得超过80℃。

现设计的温度定值控制系统，在最大阶跃干扰作用下的过渡过程曲线如题1-19图所示。

试求该系统的过渡过程品质指标：最大偏差、超调量、衰减比、余差、振荡周期和过渡时间（被控1%（即9001%）=9℃）的时间），并回答该控制系统能否满足题中所给的工艺要求？解:最大偏差A=950-900=50（℃）；超调量B=950-908=42（℃）；由于B’=918-908=10（℃），所以，衰减比n=B’:B=42:10=4.2；余差C=908-900=8℃；振荡周期T=45-9=36(min)；过渡时间t s=47min。

因为A=50℃<80℃，C=8℃<10℃，所以，该控制系统能满足题中所给的工艺要求。

化工仪表及自动化复习练习题（含答案）1。

电路一般由_____、_____及中间环节三部分组成.(电源；负载)2.在一段电路中，流过电路的电流与电路两端的电压成_____，与该段电路的电阻成_____。

(正比；反比)3。

晶体二极管的主要特性是_____导电性。

(单向）4。

从晶体三极管三个区引出的三个极分别是______极、______极和______极.(基;发射；集电)5。

仪表的测量范围是从测量_____值到测量_____值;量程是测量上限与测量下限值之_____。

（下限；上限；差）6。

按能源来分,仪表可分为_____仪表、_____仪表和_____仪表.(气动；电动；液动)7。

按被测参数来分,仪表可分为_____测量仪表、_____测量仪表、_____测量仪表、_____测量仪表和成分_____仪表。

（压力；流量；温度;物位;分析)8。

玻璃液体温度计是由__________、________和刻度标尺三部分组成.(玻璃温包;毛细管）9.电阻箱可以看作是一个具有__________的标准电阻.（可变电阻值）10。

测量一个电路的电流,电流表必须和这个电路_____,且电流表的内阻抗要尽量_____。

(串联;小）11。

兆欧表又称作_____、_____和___________.（摇表；高阻表；绝缘电阻测试器）12.U型压力表必须_____安装。

（垂直）13.玻璃管水位计是利用_______的原理制成的。

（连通器）14。

整流电路的作用是将_______变成____________。

(交流电；脉动直流电）15。

温度测量仪表可分为_______测温仪表和__________测温仪表两大类.(接触式；非接触式）16。

自动化仪表具有__________、___________、__________、__________功能.（自动检测;自动信号联锁;自动操纵；自动调节)17。

直流单臂电桥又称________电桥.(惠斯登)18。

化⼯仪表及⾃动化题库⼀、填空题1．按误差数值表⽰的⽅法，误差可分为绝对误差、相对误差、引⽤误差。

2.温标的三要素是指基准温度点、基准仪器、和插补公式。

3.单管压⼒计与U形管压⼒计相⽐，其读数误差可减⼩⼀半，其原因是它只进⾏⼀次读数。

4.当测量稳定压⼒时，最⾼压⼒不应超过量程上限的 3/4 ；当测量脉动压⼒时，最⾼压⼒不应超过量程上限的 2/3 ；当测量⾼压压⼒时，最⾼压⼒不应超过量程上限的 3/5 。

5、铂电阻温度计，其分度号为P t100，是指在温度为 0℃时，其电阻值为 100Ω。

模数转换器的主要任务是将连续变化的模拟量变化为断续的数字量。

6、在多位控制中，⽤的⽐较多的只是三位控制。

7.双位控制的动作规律是当测量值⼤于给定值时，控制器的输出为最⼤，⽽当测量值⼩于给定值时，则控制器的输出为最⼩。

8.静压式液位计是根据流体的静压平衡原理⼯作的，它可分为压⼒式和差压式两⼤类。

9、⽓动薄膜控制阀的安装与维护中，控制阀前后⼀般要各安装⼀只切断阀，以便维修时拆下控制阀。

10.控制阀的结构形式主要根据⼯艺条件来选择，例如强腐蚀介质可采⽤隔膜阀，⾼温介质可选⽤带翅型散热⽚的结构形式。

11、在控制系统的分析中，必须从信号流的⾓度出发，千万不要与物料流、能量流混淆。

12、节流装置前流体压⼒较⾼，称为正压，常⽤ + 标志，节流装置后流体压⼒较低，称为负压，常⽤—标志。

13.当充满管道的流体流经节流装置时，流束将在缩⼝处发⽣⾜部收缩，从⽽使流速增加，⽽静压⼒降低。

14、双位控制的动作规律是当测量值⼤于给定值时，控制器的输出为最⼤，⽽当测量值⼩于给定值时，则控制器的输出为最⼩。

15.绝对零度是—273.16 oC；⽔的三相点是 273.16 K或 0.01 oC；⽔的冰点是 273.15 K或 0 oC；⽔的沸点是 373.15 K或 100 oC。

16.热导式⽓体分析仪测某⽓体浓度时，应满⾜的条件是：背景⽓体的导热系数要基本相同和待测⽓体的导热系数和背景⽓体的导热系数有较⼤的差别。

化工仪表及自动化复习练习题（含答案）1.电路一般由_____、_____及中间环节三部分组成.(电源;负载)2.在一段电路中，流过电路的电流与电路两端的电压成_____,与该段电路的电阻成_____.(正比;反比)3.晶体二极管的主要特性是_____导电性.(单向)4.从晶体三极管三个区引出的三个极分别是______极、______极和______极.(基;发射;集电)5.仪表的测量范围是从测量_____值到测量_____值;量程是测量上限与测量下限值之_____.(下限;上限;差)6.按能源来分,仪表可分为_____仪表、_____仪表和_____仪表.(气动;电动;液动)7.按被测参数来分,仪表可分为_____测量仪表、_____测量仪表、_____测量仪表、_____测量仪表和成分_____仪表.(压力;流量;温度;物位;分析)8.玻璃液体温度计是由__________、________和刻度标尺三部分组成.(玻璃温包;毛细管)9.电阻箱可以看作是一个具有__________的标准电阻.(可变电阻值)10.测量一个电路的电流,电流表必须和这个电路_____,且电流表的内阻抗要尽量_____.(串联;小)11.兆欧表又称作_____、_____和___________.(摇表;高阻表;绝缘电阻测试器)12.U型压力表必须_____安装.(垂直)13.玻璃管水位计是利用_______的原理制成的.(连通器)14.整流电路的作用是将_______变成____________.(交流电;脉动直流电)15.温度测量仪表可分为_______测温仪表和__________测温仪表两大类.(接触式;非接触式)16.自动化仪表具有__________、___________、__________、__________功能.(自动检测;自动信号联锁;自动操纵;自动调节)17.直流单臂电桥又称________电桥.(惠斯登)18.安装取源部件不宜在焊缝及其边缘上_____及_____.(开孔;焊接)19.压力取源部件的安装位置应选在介质流束_____的地方.(稳定)20.就地安装的显示仪表应安装在手动操作阀门时便于_____仪表示值的位置. (观察)21.双金属温度计是由____________金属片叠焊在一起而制成的.(两种不同的)22.直流电位差计由__________回路_____________回路和__________回路组成.(工作电流;校准工作电流;测量)23.吹气式液位计是基于_____原理测量液位的.(静压)24.测量的手段及方式可分为_____测量、_____测量、_____测量.(直接;间接;组合)25.运算单元有_______、_______和_______.(加减器;乘除器;开方器)26.安装孔板时,孔板的中心和管道中心_____.(重合)27.兆欧表由____________和______________组成.(手摇发电机;磁电系比率计)28.交流电压表的示值是指交流电压的________值.(有效值)29.电桥平衡时,两相对臂上的电阻_____等于另外两相对臂上电阻的_____.(乘积;乘积)30.差压变送器的测量元件_____的作用是将______________转换________.(膜盒;被测差压信号;集中力)31.热电偶的热电势大小与二端的温度差_____,而与其热电极的长短和直径_____.(有关;无关)32.在气动仪表中常把各种形式的喷嘴挡板机构称为_____元件,也称为_____元件或_____环节.(控制;放大;转换)33.PID调节器的三个重要参数是________、__________和__________.(比例度;积分时间;微分时间)34.差压式流量计是利用流体经过__________产生压力差来实现流量测量的.(节流元件)35.温标是表示_____的标尺.(温度)36.测量低压力的变送器的安装高度,宜与取压点的高度_____.(一致)37.按流量计动作原理可分为_____式、_____式和_____式流量计.(速度;容积;重力)38.导压管线敷设的原则是:按被测介质为液体时,流量引线不允许有形成_____的地方,按被测介质为气体时,测量引线不允许有形成_____的地方.(气泡;水塞)39.在测量热电偶回路中,接入第三种材料时,只要第三种材料的两端_____相同,则不影响热电偶的热电势.(温度)40.交流放大器各级之间的藕合方式有________、________和__________.(阻容藕合;直接藕合;变压器藕合)41.气容在气动仪表中起_______和____________的作用.(缓冲;防止振荡)42.继电器动作特性的四个阶段是_____、_____、_____和_____.(动作;工作;释放;静止)43.节流元件在管道上安装时,如果将方向装反了,会造成________________.(差压计指示变小)44.最基本的门电路有_____、_____和_____三种.(与门;或门;非门)45.微型计算机由__________、________、______和______四部分组成.(微处理器;存贮器;总线;接口)46.静态特性是指系统处于_____状态时输出与输入的关系.(平衡)47.严寒地区用电或蒸汽对孔板导压管进行伴热时,要防止_____和热源_____.(过热;中断)48.电子计算机的工作基本上有两大部分组成,一部分叫程序系统,通常称作_____;另一部分是计算机系统,通常称作_____.(软件;硬件)49.在计算机语言中,有一种语言是在编写程序时使用的叫做_______________.(程序设计语言)50.形成自激振荡的条件是必须相位上的________和_____平衡.(正反馈;幅值)51.电子电位差计以_____法作为测量的基本原理.(补偿)52.工业上连续测定氧的磁氧分析仪有________氧分析器和___________分析器两种.(热磁式;磁力机械式)53.工业用可燃气体报警器是用于检测到大气中的____________,当被测气体浓度达到设定值的上限时发出_____信号,从而使人们采取相应的措施,以防止_____和________事故的发生.(可燃性气;报警;火灾;爆炸性)54.漩涡流量计是一种_____________流量计,是应用__________原理制成的.(流体振荡型;卡门涡街)55.制造厂给出的涡轮流量计变送器的仪表常数是用_____进行标定的,取允许测量范围内流量系数的_____值.(水;平均)56.椭圆齿轮流量计的校验方法有_______、_______、_______.(容积法;比较法;重量法)57.由于某种原因,仪表任一输入端与地之间产生交流干扰信号称为_____干扰,又叫_____干扰.(纵向;对地)58.本质安全型仪表系统的接地,宜采用_____的接地极或接至______接地极上.(独立;信号)59.运算放大器是一种具有深度负反馈的________直流放大器,它能实现信号的______和__________.(高增益;组合;数学运算)60.模数转换器的主要任务是将连续变化的________变换成断续的________.(模拟量;数字量)61.在测量有压容器的液位时,液位变送器一般都采用零点的_____迁移.(负向)62.采用零点迁移可以提高测量的_____和_____这在实际工作中有很大的意义.(精度;灵敏度)63.电磁流量计只能用来测量__________的流量,其导电率要求不小于_____的导电率.(导电液体;水)64.直通双座调节阀的泄漏量比同口径直通单座阀的泄漏量_____.(大)65.比例调节器的输出与输入变化是_____的,而且在时间上没有任何_____,因此,时间对比例调节器的调节规律__________.(同步;延迟;没有影响)66.单纯的微分调节器的输出只能反映偏差信号的____________,不能反映偏差的______.(变化速度;大小)67.对低沸点易汽化的液体流量测量孔板导压管进行伴热时,尤其要防止_____而造成液体导压管中汽化,产生_________.(过热;假差压)68.靶式流量计垂直安装时,流体的流动方向应该是__________.(由下向上)69.自动控制系统按定值形式的不同可分为_____控制系统, _____控制系统以及_____控制系统.(定值;程序;随动)70.分程调节系统是由_____调节器的输出信号控制_________调节阀的调节系统.(一台;两台以上)71.工业用的可燃性气体报警器按其结构可分为_____型和_____型两种.(扩散;吸引)72.按着阀芯结构的特性,调节阀可分为_____、______、________和_______四类.(快开;直线性;抛物线性;对数性)73.调节阀口径的选择是按已知条件和数据计算出需要的流通能力_____,再根据制造厂提供的流通能力的________选取适合使用要求的口径.(C值;额定值)名词解释1.电流强度:在电场的作用下单位时间内通过某一导体的截面的电量.2.电阻:导体对于它所通过的电流呈现一定的阻力,这种阻力称为电阻.3.电容:电容器储存电荷的能力称为电容.4.敏感元件:直接影响被测变量,并将它转换成适于测量形式的元件或器件.5.变送器:输出为标准信号的传感器.6.显示仪表:指示、记录被测量值大小的仪表.7.调节阀:由控制信号调整流体通路的口径,以改变流量的执行器.8.绝对误差:测量值与真实值之差.9.精度:反映误差大小的术语,精度越高,误差越小.10.灵敏度:仪表在稳定状态下输出的变化量与最小输入的变化量之比值.11.压力:垂直作用在单位面积上的力.有时也称压强.12.流量:在单位时间内,流体流过管道中某截面的数量.13.料位:固体、粉状或颗粒物在容器中堆积的高度.14.校验:检查和试验仪表或部件是否符合规定技术性能的过程.15.信号:一种载有信息的物理变量.16.量值:由数值和单位所表示的量的大小.17.测量上限:仪表能按规定精度进行测量的被测变量的最高值.18.电动势:在外力作用下，单位正电荷从电源的一端移到另一端所做的功，称为该电源的电动势.19.电压:单位电荷在电场力的作用下，从电场的一点移到另一点时电场力所做的功，定义为这两点间的电压.20.摄氏温标:在标准大气压下的纯水的冰点为零摄氏度，沸点为一百摄氏度.将水银温度计此两点间的长度分为100等分，每等分代表1摄氏度.21.表压:绝对压力与大气压力的差值称为表压.22.真空度:当绝对压力低于大气压力时，大气压力减去绝对压力所得之差称为真空度.23.变差:在外界条件不变的条件下，仪表对某一参数进行正反行程测量时，仪表的示值之差叫变差.24.报警器:用声、光或两者同时显示不正常状态，以引起人们注意的仪表.25.调节器:根据被测参数的测量值与给定值的偏差，以一定的规律运算以后，向执行器发出调节信号，使被调参数稳定在给定值上的仪表设备.26.数字调节器:以微处理机为核心器件的新型调节器.27.工艺流程图:描述从原料投入到生产出产品的全过程示意图.28.回路联校:从现场一次表送入模拟信号观察控制室二次表的显示、报警以及从调节器输出信号到调节阀的全过程是否符合要求的试验过程.29.反馈:把对象的输出量送到输入端并与输入量进行比较的过程称为反馈.30.调节阀的流通能力:当调节阀全部打开，阀门前后压力差为0.1MPa，流体重度为1t/m3时，每小时所通过流体的立方米数.31.安全火花:火花的能量不足以引燃周围可燃性介质的火花.32.弹性特性:弹性元件的线位移或角位移变形和作用力之间的关系.33.复现性:在同一条件下，对同一被测量进行多次测量时，其示值不一致的程度.34.稳定性:仪表示值不随时间和使用条件变化的性能.35.连锁系统:当生产过程出现某些危险或非正常情况时，由检测仪表自动发出指令信号，使其各个保护环节产生一系列的响应动作，从而避免发生事故的自动保护系统.36.热电效应:把两种不同的导体或半导体连接成闭合回路，如果将两个节点分别置于温度不同的热源中，则在该回路中产生热电动势，这种现象叫热电效应.37.稳定:在规定的时间内，量值、速率、周期、振幅等特性的变化都可以忽略不计的状态.38.动态特性:输入输出随时间变动的关系称为动态特性.39.灵敏度限:仪表能响应的输入信号的最小变量.40.串级调节:由一个调节器的输出值作为另一个调节器给定值的组合调节方式.41.比例带:衡量比例调节作用的范围和强弱的数,其值等于比例放大倍数的倒数.42.积分作用:输出变量的变化率与输入变量对应的值成比例的连续作用.43.微分作用:输出变量之值与输入变量的变化率成比例的连续作用.44.漂移:在一段时间内，不是由外界影响而产生的仪表输出与输入关系非所期望的逐渐变化.45.程序:机器解题的工作顺序.46.指令:迫使机器执行给定运算和操作的控制信号.47.负向迁移:如果测量的起始点由零变为某负值时称为负向迁移.48.自动跟踪:当系统处在外部手动操作时,调节器的自动输出始终能自动地与执行机构的输入保持同步.49.两位作用:输出变量为两个值得位式作用.50.系统:为实现规定功能以达到某一目的而构成的一组相互关联的单元.51.调节阀的可调比:调节阀所能控制的最大流量与最小流量之比.52.输入阻抗:仪表输入之间的阻抗.53.负载阻抗:与仪表输出端连接的所有装置及连接导线的阻抗的总合.54.调制器:把直流信号转换为交流信号的器件.55.扰动:过程中出现的非所期望的，难以预料的对被控变量产生不利影响的变化.56.滞后:在调节对象中，被调参数的变化落后于干扰的变化，即输出量的变化落后于输入量的变化称为对象的滞后.57.死区:输入变量的变化不致引起输出变量有任何可察觉的变化的有限区间.58.标准节流装置:有关计算数据都经系统试验而有统一的图表，按统一标准规定进行设计制作的，不必经过个别标定就可使用的节流装置.59调节阀的流量特性:流体流过阀门的相对流量与阀门的相对开度之间的关系.60.集中分散型综合型控制系统:以微处理机为核心器件，实行分散控制和集中显示操作管理的综合控制装置.。

《化工仪表及自动化》练习题及参考答案一、填空题1.阀门直线理想流量特性的方程为（）2.某微分控制器控制规律为t D e p 39-=∆，已知阶跃干扰值为3，其微分时间为（）3. 如图所示过渡过程，其超调量为（）4.差压式流量计的流量方程为（）5. 如图所示过渡过程，其衰减比为（）6.某一阶对象其方程为ady/dt +by=cx ，其放大系数为（）7.转子式流量计的流量方程为（）8.热电偶温度计工作时，热端温度为t ，冷端温度为t0，该热电偶回路的热电势为（）9.某一阶对象其方程为ady/dt +by=cx ，其时间常数为（）10.热电阻温度计测温热电阻变化值与温度变化值的关系方程式为（）二、简答及论述题1.试写出下图梯形图相对应的助记符号语言.2.用单法兰电动差压变送器来测量敞口罐中硫酸的密度，利用溢流来保持罐内液位H 恒为1m 。

如下图。

已知差压变送器的输出信号为0～10mA ，硫酸的最小和最大密度分别为1.32g/cm3和1.82g/cm3。

（1）计算差压变送器的测量范围；（2）如加迁移装置，请计算迁移量；（3）如不加迁移装置，可在负压侧加装水恒压器（图中虚线），以抵消正压室附加压力的影响，计算出水恒压器所需高度h 。

3.如图：用差压变送器测量密闭容器的液位，已知，ρ1=850kg/m3ρ2=1000kg/m3 h1=0.5m h2=2m h3=1.4m 求液位变送器的测量范围，判断迁移方向，计算迁移值。

4.试写出下图梯形图相对应的助记符号语言.参考答案一、填空题1.Q/Qmax=1/R+(1-1/R)l/L2. 1.53. 304. ΔP5. 3:1或者5:16. a/c7. ΔP8. E=e(t)-e(to)9. a/b 10. ΔR t =αR 0Δt二、简答及论述题1.(1)LD 00000OR 00003LD NOT 00001OR NOT 00004AND LDAND 00002OUT 01000(2)LD 00000LD 00002OR 00005LD 00003OR NOT 00006AND LDOR LDAND 00001OUT 010002. 1）若不考虑零点迁移,那么就要以ρmax 来计算差压变送器的测量范围。

化工仪表及自动化一、填空题1. 方框与方框之间的连接线，只是代表方框之间的，并不代表方框之间的物料联系。

2. 自动控制系统是具有被控变量反馈的环系统。

1. 机理建模的优点是具有明确的，所得的模型具有很大的适应性，便于对进行调整。

2. 对象数学模型包括一阶对象，。

3. 描述对象特性的参数包括：。

4. 时间常数T的物理意义：当对象受到阶跃输入作用后，被控变量如果保持速度变化，达到新的所需要的时间。

5. 从加入输入作用后，经过时间，被控变量已经变化了全部变化范围的，这时可以近似地认为动态过程基本结束。

6. 滞后时间按照滞后性质分可以分为：和。

7. 某台测温仪表的测温范围为200—700℃，校验该表时得到的最大绝对误差为℃，则该表的相对百分误差是，该仪表的精确度等级是。

（精确度等级有： ,，，,,）8. 某台测温仪表的测量范围为0—1000℃，根据工艺要求温度只是指的误差不允许超过±6℃，则该仪表的允许误差为，应选择的仪表等级是。

（精确度等级有： ,，，,,）9. 是表征线性刻度仪表的输出与输入量的实际校准曲线与理论直线的吻合程度。

10. 工业仪表按照仪表使用的能源分类可以分为：，，。

11. 表压等于绝对压力大气压力。

12. 真空度等于大气压力绝对压力。

13. 普通压力计的弹簧管多采用价格相对便宜的，但氨气用压力计弹簧管的材料却都要采用材料，这是因为氨气对的腐蚀性极强。

14. 氧气压力计与普通压力计在结构和材质上完全相同，只是氧用压力计要。

15. 测量稳压时，仪表上限约为工作压力最大值的倍。

16. 测量脉动压力时，仪表上限约为工作压力最大值的倍。

17. 测量高压压力时，仪表上限约为工作压力最大值的倍。

18. 测量液体压力时，取压点应在管道的，测量气体压力时取压点应在管道的。

19. 标准节流装置主要包括：，和。

20. 标准孔板主要采用的取压方法有和。

21. 标准孔板的优点是结构简单，安装方便；缺点是。

化工仪表及自动化基础知识单选题100道及答案解析1. 下列哪种仪表不属于压力检测仪表（）A. 液柱式压力计B. 弹性式压力计C. 差压式液位计D. 压力变送器答案：C解析：差压式液位计是用于测量液位的，不属于压力检测仪表。

2. 热电偶的测温原理是基于（）A. 热阻效应B. 热电效应C. 热胀冷缩D. 电磁感应答案：B解析：热电偶的测温原理是热电效应。

3. 以下哪个不是自动化控制系统的组成部分（）A. 控制器B. 被控对象C. 测量变送装置D. 电源答案：D解析：自动化控制系统通常由控制器、被控对象、测量变送装置组成，电源不属于其组成部分。

4. 调节阀的流量特性主要与下列哪个因素有关（）A. 阀芯形状B. 阀杆长度C. 阀座直径D. 执行机构答案：A解析：阀芯形状决定了调节阀的流量特性。

5. 下列哪种仪表精度最高（）A. 1.0 级B. 0.5 级C. 0.2 级D. 2.5 级答案：C解析：仪表精度等级数字越小，精度越高。

6. 热电阻温度计是基于导体或半导体的（）特性来测量温度的。

A. 热电效应B. 热阻效应C. 电阻温度D. 电磁感应答案：C解析：热电阻温度计是基于导体或半导体的电阻温度特性来测量温度的。

7. 自动控制系统中，滞后时间越大，系统的稳定性（）A. 越好B. 越差C. 不变D. 不确定答案：B解析：滞后时间越大，系统响应越慢，稳定性越差。

8. 智能仪表的核心是（）A. 微处理器B. 传感器C. 变送器D. 显示器答案：A解析：微处理器是智能仪表的核心，负责数据处理和控制。

9. 下列哪种执行机构动作速度最快（）A. 电动执行机构B. 气动薄膜执行机构C. 气动活塞执行机构D. 液动执行机构答案：D解析：液动执行机构动作速度通常最快。

10. 测量范围为0 - 100℃的温度计，其最大绝对误差为1.5℃，则其精度等级为（）A. 1.0 级B. 1.5 级C. 2.0 级D. 2.5 级答案：B解析：精度等级= 最大绝对误差/ 测量上限- 测量下限×100% ，即1.5 / 100 ×100% = 1.5 级。

化工仪表及自动化习题（2014）一.填空题。

1.自动控制系统是由被控对象、测量变送装置、控制器（中心环节）和执行器组成。

2.自动控制在阶越干扰作用下的过渡过程有：①非周期衰减过程；②衰减振荡过程；③等幅振动过程；④发散振荡过程几种基本形式。

3.描述对象特性的参数有：放大系数K、时间常数T、滞后时间τ。

4.自动控制系统与自动检测、自动操纵等系统相比较最本质的区别为自动控制系统有负反馈。

5.控制阀的理想流量特性主要有直线流量特性、抛物线流量特性、对数流量特性、快开特性等几种。

6.研究对象的特性就是用数学的方法来描述出对象输入量与输出量之间的关系，这种对象特性的数学模型主要有参量模型和非参量模型两大类。

7.标准信号是指物理量的形式和数值范围都符合国际标准的信号。

例如，直流电流4~20mA、空气压力 0.02~0.1MPa都是当前通用的标准信号。

8.弹性式压力计是将被测压力转换成弹性元件变形的位移进行测量的。

例如弹簧管压力计、波纹管压力计和膜式压力计。

9.热电阻温度计主要是测量 500℃以下的中、低温，目前应用最广泛的热电阻是铂电阻和铜电阻。

10.节流件应用最广泛的是孔板，其次是喷嘴、文丘里管等。

11.化工自动化是一门综合性的技术学科，它应用自动控制学科、仪器仪表学科及计算机学科的理论和技术服务于化学工程学科。

12.为了实现化工生产过程自动化，一般要包括自动检测、自动保护、自动控制和自动操纵等方面的内容。

13.差压式流量计是基于流体流动的节流原理，采用流体流经节流装置时产生的压力差而实现流量测量的，差压式流量计也称为节流式流量计。

14.气动差压变送器中，当液位高度H为0时，变送器输出信号为 0.02MPa 的气压信号，当液位高度H为最高时，变送器输出信号为 0.1MPa 。

15.电气式压力计的种类有霍尔片式压力传感器、应变片式压力传感器、压阻式压力传感器、力矩平衡式压力变送器、电容式压力变送器，霍尔片式弹簧管压力表的核心是：霍尔元件，它是利用霍尔元件将由压力所引起的弹性元件的位移转换成霍尔电势，从而实现压力的间接测量。

1.按误差数值表示的方法，误差可以分为（A、B、C）A.绝对误差B.相对误差C.引用误差D.系统误差2.用一只标准压力表来标定A、B两块压力表，标准压力表的读数为1MPa，A、B两块压力表的读数为1.01MPa、0.98MPa，求这两块就地压力表的修正值分别为（A、D ）A.－0.1B.0.1C.－0.2D.0.23.1.5级仪表的精度可写为（A、C、D ）A.1.5级B.＋1.5级C.1.5D. 1.54.仪表的精度级别是指仪表的（E ）A.误差B.基本误差C.最大误差D.允许误差E.基本误差和最大允许值5.评定仪表品质的几个主要质量指标（A、B、C、D）A.精度B.非线性误差C.变差D.灵敏度和灵敏限E.动态误差6.我们无法控制的误差是（C）A.疏忽误差B.缓变误差C.随机误差D.系统误差7.伴热蒸气压一般不超过（ B ）MPa。

A.0.5 MPaB.1.0 MPaC.1.5 MPaD.2.0MPa8.抗干扰有许多方式，其中双绞线是（B ）方式。

A.物理隔离B.减小磁干扰C.屏蔽D.消磁9.差压测量管路冲洗时，应先打开（C ）。

A. 二次阀门B.排污阀门C.平衡阀门D.一次阀门10.测量范围在1000℃左右时，最适宜选用的温度计是（ B ）。

A.光学高温计B.铂铑10－铂热电偶C.镍铬－镍硅热电偶D.铂锗30－铂热电偶11.在蒸气流量阶跃增大扰动下，汽包水位（ A ）。

A.出现“虚假水位”B.立即上升C.立即下降D.不变12.精确度为1/20的游标卡尺，其主尺与副尺每格刻度相差（ C ）。

A.0.5mmB.0.1mmC.0.05mmD.0.01mm13.热电偶测量时，当导线断路时，温度指示在（ B ）A.0℃B.机械零点C.最大值D.原测量值不变14.热电偶输出电压与（ C ）有关。

A．热电偶两端温度B.热电偶热端温度C.热电偶两端温度和电极材料D.热电偶两端温度、电极材料及长度15.热电偶测温原理基于( C )。

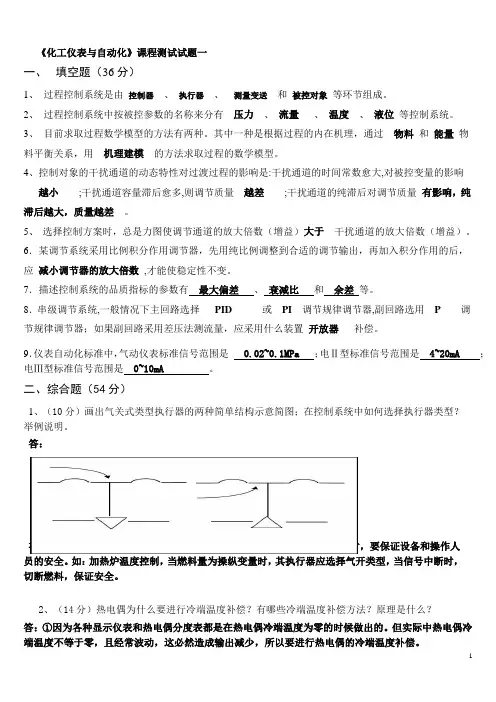

《化工仪表与自动化》课程测试试题一一、填空题（36分）1、过程控制系统是由_控制器__、_执行器__、__测量变送__和_被控对象_等环节组成。

2、过程控制系统中按被控参数的名称来分有__压力__、_流量___、_温度__、_液位_等控制系统。

3、目前求取过程数学模型的方法有两种。

其中一种是根据过程的内在机理，通过__物料_和_能量_物料平衡关系，用__机理建模__的方法求取过程的数学模型。

4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响___越小____;干扰通道容量滞后愈多,则调节质量__越差____;干扰通道的纯滞后对调节质量_有影响，纯滞后越大，质量越差__。

5、选择控制方案时，总是力图使调节通道的放大倍数（增益）大于__干扰通道的放大倍数（增益）。

6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_减小调节器的放大倍数_,才能使稳定性不变。

7．描述控制系统的品质指标的参数有最大偏差、衰减比和余差等。

8．串级调节系统,一般情况下主回路选择___PID______或__PI__调节规律调节器,副回路选用__P_调节规律调节器；如果副回路采用差压法测流量，应采用什么装置_开放器___补偿。

9．仪表自动化标准中，气动仪表标准信号范围是0.02~0.1MPa；电Ⅱ型标准信号范围是4~20mA；电Ⅲ型标准信号范围是0~10mA。

二、综合题（54分）1、（10分）画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。

答：在控制系统中，执行器是按安全原则选择类型的，也就是当控制信号中断时，要保证设备和操作人员的安全。

如：加热炉温度控制，当燃料量为操纵变量时，其执行器应选择气开类型，当信号中断时，切断燃料，保证安全。

2、（14分）热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？答：①因为各种显示仪表和热电偶分度表都是在热电偶冷端温度为零的时候做出的。
