化工自动化及仪表习题

2024年化工自动化控制仪表作业证理论考试练习题I、（判断题）在带定位罂的谢节阀校验中，应该先校调节阀，在与定位器联校。

参考答案：正确2,（判断题）串联电路中，电路两端的总电压等于各电阻两端的分压之和。

参考答案：正确3、（判断题》请判断下列SIMATICS7∙300系列P1.C中的模板的安装顺序是否正确。

电源模板、CPU、扩展模板、信号模板、通讯模板、功能模板。

参考答案：错误4、（判断题）某压缩机出口压力为450KPa,实际操作时最大允许有±12.6Kpa的测量误差，那么选用用力表的量程和精度等级各是675KPa:1.5级。

参考答案：错误5、（判断题）我们常讲的紧急停车系统（ESD）,安全联锁系统（SlS）.仪表保护系统（IPS）、故障安全控制系统（FSC）均可称为安全仪表系统（SIS）.参考答案：正确6、（判断题）干扰通道的放大系数尽可能大些，时间常数於可能小些，干扰作用点尽出第近调节阀，加大对象干扰通道的容责滞后，使干扰对被控变圻的影响减小.参考答案：错误7、（判断题）蝶阀特点是结构荷单、流阻小，泄漏量大，适用于口径较大、大流量、低压差的场合。

参考答案：正确8、（判断即）西门子S7-300系列P1.C,不可以带电更换模板、卡件。

参考答案：正确9、（判断题）苛性钠和它的溶液遇火既不会燃烧又不能助燃。

参考答案：错误10,（判断题）国标规定：调节阀在1.1倍公称压力下，填料至上、下阀盖连接处不应有渗漏现象，在1.5倍公称压力卜.，持续3mn以上时间，其法体不应有肉眼可见的渗漏。

参考答案：错误20、（判断题）当阀体直立，阀杆卜.移时，阀芯与阀座间的流通面积减小的称为正装。

参考答案：正确21、（判断题）CENTUMCS3000系统中.回路的报警状态显示为HH,这意味着该回路的PV值过高，发生了高高报警。

参考答案：正确22、（判断题）在电路中，通常把参考点的电位规定为零电位。

参考答案：正确23、（判断题）空气过滤质压器是最典型的附件，它用于净化来自空气压缩机的气源，并能把压力调整到所需的压力值,具有自动稳压的功能，参考答案：正确24、（判断题）可编程序控制器采用循环扫描工作方式，这种工作方式可以避免继电器接触控制的触点竞争和时序失配问题•参考答案：正确25、（判断题）化工装置内的常温设备管道同样需要保温.参考答案：错误26、（判断即）比值控制系统确定主动量的原则是在生产过程中起主导作用、可测不可控、且较为昂贵的物料流量一般为主动量。

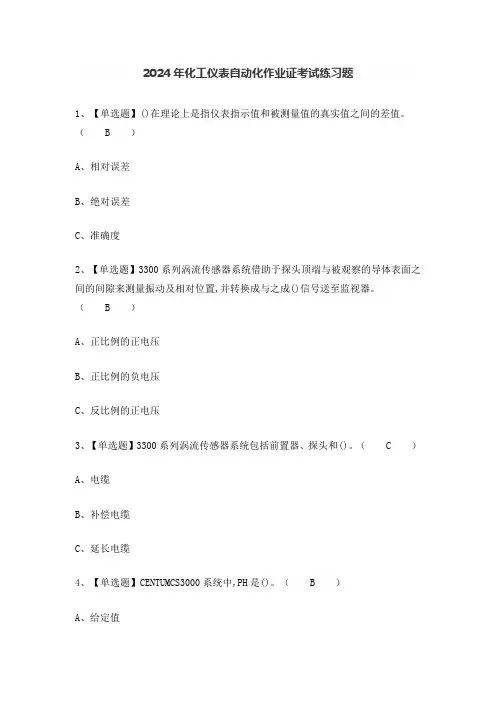

2024年化工仪表自动化作业证考试练习题1、【单选题】()在理论上是指仪表指示值和被测量值的真实值之间的差值。

（ B ）A、相对误差B、绝对误差C、准确度2、【单选题】3300系列涡流传感器系统借助于探头顶端与被观察的导体表面之间的间隙来测量振动及相对位置,并转换成与之成()信号送至监视器。

（ B ）A、正比例的正电压B、正比例的负电压C、反比例的正电压3、【单选题】3300系列涡流传感器系统包括前置器、探头和()。

（ C ）A、电缆B、补偿电缆C、延长电缆4、【单选题】CENTUMCS3000系统中,PH是()。

（ B ）A、给定值B、高报设定值C、输出值5、【单选题】CENTUMCS3000系统的现场控制单元FCU中,处理器卡执行控制计（ C ）算并监视CPU及供电单元,其上的状态指示灯COPY在()情况下会亮。

A、备用时B、软硬件都正常时C、复制数据时6、【单选题】ESD中字母E代表的英文单词是()。

（ C ）A、ElectricityB、EquipmentC、Emergency7、【单选题】一个平置的双金属片,如果上面膨胀系数大,下面膨胀系数小,温度升高时,如何变化()。

（ A ）A、向下弯曲B、向上弯曲C、延长8、【单选题】一般情况下,气动活塞式执行机构震荡的原因是()。

（ A ）A、执行机构的输出力不够B、系统震荡C、介质压力不稳定9、【单选题】一般来说,模拟信号的屏蔽层应()。

（ B ）A、两端接地B、单端接地C、接地浮空10、【单选题】下面关于串级控制回路的描述中正确的是()。

（ B ）A、主、副控制器串接工作,主控制器的输出直接操纵控制阀B、主、副控制器串接工作的双闭环负反馈控制系统C、主、副控制器串接工作,实现对副变量的定值控制11、【单选题】从事有()、热水、热地作业时应穿相应胶鞋。

（ A ）A、腐蚀性B、硬地C、检修作业12、【单选题】关于串联管道对调节阀正常运行带来的影响,正确的说法是()。

《化工仪表及自动化》练习题及参考答案一、填空题1.阀门直线理想流量特性的方程为（）2.某微分控制器控制规律为t D e p 39-=∆，已知阶跃干扰值为3，其微分时间为（）3. 如图所示过渡过程，其超调量为（）4.差压式流量计的流量方程为（）5. 如图所示过渡过程，其衰减比为（）6.某一阶对象其方程为ady/dt +by=cx ，其放大系数为（）7.转子式流量计的流量方程为（）8.热电偶温度计工作时，热端温度为t ，冷端温度为t0，该热电偶回路的热电势为（）9.某一阶对象其方程为ady/dt +by=cx ，其时间常数为（）10.热电阻温度计测温热电阻变化值与温度变化值的关系方程式为（）二、简答及论述题1.试写出下图梯形图相对应的助记符号语言.2.用单法兰电动差压变送器来测量敞口罐中硫酸的密度，利用溢流来保持罐内液位H 恒为1m 。

如下图。

已知差压变送器的输出信号为0～10mA ，硫酸的最小和最大密度分别为1.32g/cm3和1.82g/cm3。

（1）计算差压变送器的测量范围；（2）如加迁移装置，请计算迁移量；（3）如不加迁移装置，可在负压侧加装水恒压器（图中虚线），以抵消正压室附加压力的影响，计算出水恒压器所需高度h 。

3.如图：用差压变送器测量密闭容器的液位，已知，ρ1=850kg/m3ρ2=1000kg/m3 h1=0.5m h2=2m h3=1.4m 求液位变送器的测量范围，判断迁移方向，计算迁移值。

4.试写出下图梯形图相对应的助记符号语言.参考答案一、填空题1.Q/Qmax=1/R+(1-1/R)l/L2. 1.53. 304. ΔP5. 3:1或者5:16. a/c7. ΔP8. E=e(t)-e(to)9. a/b 10. ΔR t =αR 0Δt二、简答及论述题1.(1)LD 00000OR 00003LD NOT 00001OR NOT 00004AND LDAND 00002OUT 01000(2)LD 00000LD 00002OR 00005LD 00003OR NOT 00006AND LDOR LDAND 00001OUT 010002. 1）若不考虑零点迁移,那么就要以ρmax 来计算差压变送器的测量范围。

化工仪表及自动化基础知识单选题100道及答案解析1. 下列哪种仪表不属于压力检测仪表（）A. 液柱式压力计B. 弹性式压力计C. 差压式液位计D. 压力变送器答案：C解析：差压式液位计是用于测量液位的，不属于压力检测仪表。

2. 热电偶的测温原理是基于（）A. 热阻效应B. 热电效应C. 热胀冷缩D. 电磁感应答案：B解析：热电偶的测温原理是热电效应。

3. 以下哪个不是自动化控制系统的组成部分（）A. 控制器B. 被控对象C. 测量变送装置D. 电源答案：D解析：自动化控制系统通常由控制器、被控对象、测量变送装置组成，电源不属于其组成部分。

4. 调节阀的流量特性主要与下列哪个因素有关（）A. 阀芯形状B. 阀杆长度C. 阀座直径D. 执行机构答案：A解析：阀芯形状决定了调节阀的流量特性。

5. 下列哪种仪表精度最高（）A. 1.0 级B. 0.5 级C. 0.2 级D. 2.5 级答案：C解析：仪表精度等级数字越小，精度越高。

6. 热电阻温度计是基于导体或半导体的（）特性来测量温度的。

A. 热电效应B. 热阻效应C. 电阻温度D. 电磁感应答案：C解析：热电阻温度计是基于导体或半导体的电阻温度特性来测量温度的。

7. 自动控制系统中，滞后时间越大，系统的稳定性（）A. 越好B. 越差C. 不变D. 不确定答案：B解析：滞后时间越大，系统响应越慢，稳定性越差。

8. 智能仪表的核心是（）A. 微处理器B. 传感器C. 变送器D. 显示器答案：A解析：微处理器是智能仪表的核心，负责数据处理和控制。

9. 下列哪种执行机构动作速度最快（）A. 电动执行机构B. 气动薄膜执行机构C. 气动活塞执行机构D. 液动执行机构答案：D解析：液动执行机构动作速度通常最快。

10. 测量范围为0 - 100℃的温度计，其最大绝对误差为1.5℃，则其精度等级为（）A. 1.0 级B. 1.5 级C. 2.0 级D. 2.5 级答案：B解析：精度等级= 最大绝对误差/ 测量上限- 测量下限×100% ，即1.5 / 100 ×100% = 1.5 级。

化工自动化控制仪表模拟考试题库及答案1、【单选题】()在理论上是指仪表指示值和被测量值的真实值之间的差值。

（ B ）A、相对误差B、绝对误差C、准确度2、【单选题】1度电可供“220V40W”灯泡正常发光的时间是()。

（ B ）A、20小时B、25小时C、40小时3、【单选题】CENTUMCS3000系统中,SV是()。

（ B ）A、输出值B、给定值C、测量值4、【单选题】CENTUMCS3000系统中,某回路的报警状态显示为LL,可知该回路发生了()报警。

（ C ）A、MV值低低B、SV值低低C、PV值低低5、【单选题】一个实际电源的电压随着负载电流的增大而()。

（ B ）A、增大B、降低C、不变6、【单选题】一个控制器在相同输入偏差的情况下,随着积分时间的增加,最大偏差()。

（ B ）A、逐渐加大B、逐渐减小C、先增加,后减小7、【单选题】一台差压变送器的测量范围为0~30KPa,现零点正迁移50%,则表的量程为()KPa。

（ C ）A、15B、30C、458、【单选题】下列选项中,会造成物料泄漏的是()。

（ C ）A、物料的压力高B、物料的温度高C、管线腐蚀9、【单选题】下面是关于绝对压力的表达式,其中正确的表达式是()。

（ C ）A、P绝=P表-P大B、P绝=P大+P负。

C、P绝=P大-P负10、【单选题】从事有()、热水、热地作业时应穿相应胶鞋。

（ A ）A、腐蚀性B、硬地C、检修作业11、【单选题】以下属于浮力式物位仪表的是()。

（ B ）A、差压变送器B、沉筒式液位计C、压力变送器12、【单选题】仪表精度等级是根据已选定的仪表量程和工艺生产上所允许的最大()求最大允许百分误差(即引用误差、折合误差)来确定的。

（ A ）A、绝对误差B、相对误差C、测量范围13、【单选题】仪表自动化工程设计的基本任务是为生产过程和机组设计一套()。

（ B ）A、监视系统B、监控及管理系统C、控制系统14、【单选题】保护接零就是将电气设备的金属外壳接到()上。

化工仪表及自动化习题（2014）一.填空题。

1.自动控制系统是由被控对象、测量变送装置、控制器（中心环节）和执行器组成。

2.自动控制在阶越干扰作用下的过渡过程有：①非周期衰减过程；②衰减振荡过程；③等幅振动过程；④发散振荡过程几种基本形式。

3.描述对象特性的参数有：放大系数K、时间常数T、滞后时间τ。

4.自动控制系统与自动检测、自动操纵等系统相比较最本质的区别为自动控制系统有负反馈。

5.控制阀的理想流量特性主要有直线流量特性、抛物线流量特性、对数流量特性、快开特性等几种。

6.研究对象的特性就是用数学的方法来描述出对象输入量与输出量之间的关系，这种对象特性的数学模型主要有参量模型和非参量模型两大类。

7.标准信号是指物理量的形式和数值范围都符合国际标准的信号。

例如，直流电流4~20mA、空气压力 0.02~0.1MPa都是当前通用的标准信号。

8.弹性式压力计是将被测压力转换成弹性元件变形的位移进行测量的。

例如弹簧管压力计、波纹管压力计和膜式压力计。

9.热电阻温度计主要是测量 500℃以下的中、低温，目前应用最广泛的热电阻是铂电阻和铜电阻。

10.节流件应用最广泛的是孔板，其次是喷嘴、文丘里管等。

11.化工自动化是一门综合性的技术学科，它应用自动控制学科、仪器仪表学科及计算机学科的理论和技术服务于化学工程学科。

12.为了实现化工生产过程自动化，一般要包括自动检测、自动保护、自动控制和自动操纵等方面的内容。

13.差压式流量计是基于流体流动的节流原理，采用流体流经节流装置时产生的压力差而实现流量测量的，差压式流量计也称为节流式流量计。

14.气动差压变送器中，当液位高度H为0时，变送器输出信号为 0.02MPa 的气压信号，当液位高度H为最高时，变送器输出信号为 0.1MPa 。

15.电气式压力计的种类有霍尔片式压力传感器、应变片式压力传感器、压阻式压力传感器、力矩平衡式压力变送器、电容式压力变送器，霍尔片式弹簧管压力表的核心是：霍尔元件，它是利用霍尔元件将由压力所引起的弹性元件的位移转换成霍尔电势，从而实现压力的间接测量。

2024年化工自动化控制仪表作业证理论考试练习题1、【单选题】()填料是一种新型调节阀填料,具有密封性好、润滑性好、化学惰性强、耐腐蚀、耐高低温等优点,缺点是摩擦力大。

（ A ）A、石墨环B、聚四氟乙烯V形圈C、石棉-聚四氟乙烯2、【单选题】AWG为美国线规代号,18AWG的电缆相当于我国线规线径为()mm的电缆。

（ A ）A、1B、1.25C、0.633、【单选题】CENTUMCS3000R3系统中,一个域是一个逻辑控制网部分。

用户可以用()连接不同域。

（ A ）A、总线转换器BCVB、现场控制站FCSC、通讯网关单元CGW4、【单选题】CENTUMCS3000系统中,()是具有工程组态功能的PC机,如可以进行系统组态或在线维护。

（ A ）A、工程师站ENGB、人机接口站HISC、现场控制站FCS5、【单选题】CENTUMCS3000系统中,在控制分组画面上不可以进行()操作。

（ C ）A、修改控制模式MODEB、修改SP值C、将过程点打校验状态6、【单选题】CENTUMCS3000系统中,某回路的报警状态显示为LL,可知该回路发生了()报警。

（ C ）A、MV值低低B、SV值低低C、PV值低低7、【单选题】CENTUMCS3000系统中的回路调整画面中,I是()。

（ B ）A、比例度B、积分时间C、微分时间8、【单选题】MP10型手提式泡沫灭火器的灭火射程是()m。

（ B ）A、4-6B、8-10C、6-89、【单选题】一台差压变送器的使用量程为20KPa、测量范围为-10~10KPa,迁移量为()%。

（ B ）A、10B、-50C、-1010、【单选题】下面关于串级控制回路的描述中正确的是()。

（ B ）A、主、副控制器串接工作,主控制器的输出直接操纵控制阀B、主、副控制器串接工作的双闭环负反馈控制系统C、主、副控制器串接工作,实现对副变量的定值控制11、【单选题】下面关于串级控制系统特点的描述中正确的是()。

化工仪表及自动化习题（2014）一.填空题.1.自动控制系统是由被控对象、测量变送装置、控制器(中心环节）和执行器组成.2。

自动控制在阶越干扰作用下的过渡过程有:①非周期衰减过程；②衰减振荡过程;③等幅振动过程；④发散振荡过程几种基本形式.3.描述对象特性的参数有：放大系数K、时间常数T、滞后时间τ。

4。

自动控制系统与自动检测、自动操纵等系统相比较最本质的区别为自动控制系统有负反馈。

5.控制阀的理想流量特性主要有直线流量特性、抛物线流量特性、对数流量特性、快开特性等几种。

6.研究对象的特性就是用数学的方法来描述出对象输入量与输出量之间的关系,这种对象特性的数学模型主要有参量模型和非参量模型两大类。

7。

标准信号是指物理量的形式和数值范围都符合国际标准的信号。

例如,直流电流4～20mA、空气压力0.02～0。

1MPa都是当前通用的标准信号。

8.弹性式压力计是将被测压力转换成弹性元件变形的位移进行测量的。

例如弹簧管压力计、波纹管压力计和膜式压力计。

9。

热电阻温度计主要是测量500℃以下的中、低温，目前应用最广泛的热电阻是铂电阻和铜电阻。

10.节流件应用最广泛的是孔板，其次是喷嘴、文丘里管等.11。

化工自动化是一门综合性的技术学科,它应用自动控制学科、仪器仪表学科及计算机学科的理论和技术服务于化学工程学科。

12.为了实现化工生产过程自动化，一般要包括自动检测、自动保护、自动控制和自动操纵等方面的内容。

13。

差压式流量计是基于流体流动的节流原理，采用流体流经节流装置时产生的压力差而实现流量测量的,差压式流量计也称为节流式流量计。

14.气动差压变送器中，当液位高度H为0时，变送器输出信号为0。

02MPa 的气压信号,当液位高度H为最高时，变送器输出信号为0.1MPa 。

15。

电气式压力计的种类有霍尔片式压力传感器、应变片式压力传感器、压阻式压力传感器、力矩平衡式压力变送器、电容式压力变送器，霍尔片式弹簧管压力表的核心是：霍尔元件,它是利用霍尔元件将由压力所引起的弹性元件的位移转换成霍尔电势,从而实现压力的间接测量。

《化工自动化及仪表》课程习题集一、单选题1.利用各种检测仪表对主要工艺参数进行测量、记录或指示的，称为( )。

A．检测系统B．自动检测系统C．自动问答系统D．自动化系统2.测量元件安装位置不当，会产生纯滞后。

它的存在将引起过渡时间( )。

A 减少B 延长C变化 D 不一定3.在化工行业通常应用的流程图有很多种,下列（）不属于其使用的流程图。

A 工艺流程图B能量流程图C工艺管道及控制流程图 D 现金流量图4.一阶环节的放大系数K是个（）参数。

A 静态B输出C 输入D动态5.方框间用带有( ）的线段表示相互间的关系及检测控制信号的流向。

A 箭头B液相C汽相 D 直线6.影响被控变量波动的外来因素，在自动控制中称为( )。

A控制器C对象B操纵变量D干扰作用7.在自动控制系统中，将需要控制其工艺参数的生产设备或机器叫做( )。

A主变量B被控对象或对象C外来干扰D操纵变量8.在化工工艺生产中要求被控变量的给定值不变，就需要采用( )。

A定值控制系统B自动跟踪系统C均匀控制系统D程序控制系统9.在化工生产中以下( )过渡过程是在生产上所不允许的。

A发散振荡过程B等幅振荡过程C非周期衰减过程D衰减振荡过程10.滞后时间是反映对象（）特性的重要参数。

A 动态B 时间C 静态D 滞后11.仪表的灵敏度和灵敏限（）。

A 相同B 大小一样C 等价D 不相同12.工业上（）不是常用的热电偶。

A 双铂铑热电偶B镍铬—镍铝C镍铬—铜镍 D 镍铁—康铜13.减小随机误差常用的方法是（）。

A空白实验B对照实验C多次平行实验D校准仪器14.测试仪表数字显示器的最末位数字间隔所代表的被测参数变化量，指的是仪表的（）。

A分辨率B灵敏限C线性度D干扰作用15.化工上的流量大小指的是（）。

A体积流量 B 对象流量C瞬时流量 D 平均流量16.二次仪表指的是（）。

A 模拟仪表B 数字仪表C 一次仪表D 显示仪表17.虚拟显示仪表属于（）。

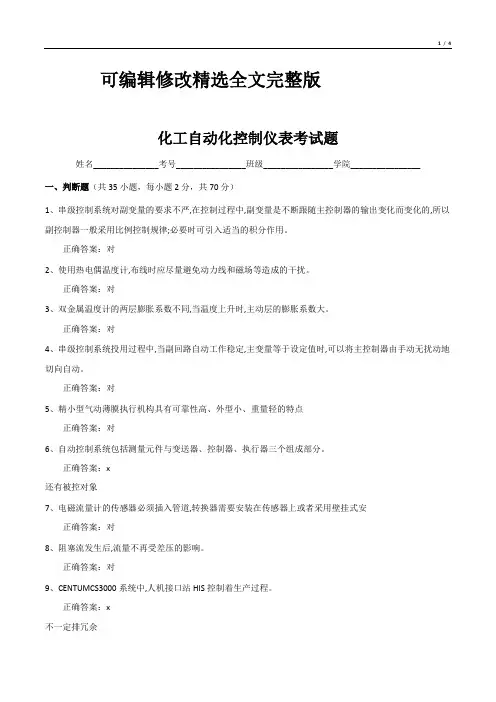

可编辑修改精选全文完整版化工自动化控制仪表考试题姓名_______________考号________________班级________________学院________________一、判断题（共35小题，每小题2分，共70分）1、串级控制系统对副变量的要求不严,在控制过程中,副变量是不断跟随主控制器的输出变化而变化的,所以副控制器一般采用比例控制规律;必要时可引入适当的积分作用。

正确答案：对2、使用热电偶温度计,布线时应尽量避免动力线和磁场等造成的干扰。

正确答案：对3、双金属温度计的两层膨胀系数不同,当温度上升时,主动层的膨胀系数大。

正确答案：对4、串级控制系统投用过程中,当副回路自动工作稳定,主变量等于设定值时,可以将主控制器由手动无扰动地切向自动。

正确答案：对5、精小型气动薄膜执行机构具有可靠性高、外型小、重量轻的特点正确答案：对6、自动控制系统包括测量元件与变送器、控制器、执行器三个组成部分。

正确答案：x还有被控对象7、电磁流量计的传感器必须插入管道,转换器需要安装在传感器上或者采用壁挂式安正确答案：对8、阻塞流发生后,流量不再受差压的影响。

正确答案：对9、CENTUMCS3000系统中,人机接口站HIS控制着生产过程。

正确答案：x不一定排冗余10、单座调节阀在运行中易产生振荡的原因一定是弹簧刚度太小。

正确答案：x之一也可能是选型不对等11、放射性液位计由施工单位安装、调试。

正确答案：x有资质的单位12、设备制造商提供总线设备支持文件。

正确答案：对13、清洁生产通过末端治理污染来实现。

正确答案：x源头上14、均匀控制系统控制器的参数整定可以与定值控制系统的整定要求一样。

正确答案：x不15、在AB金属组成的热电偶中,接入连接导线C后,会影响所产生的电势值。

正确答案：x在热电偶回路中接入第三种金属材料时,只要该材料两个接点的温度相同,热电偶所产生的热电势将保持不变,即不受第三种金属接入回路中的影响.16、调节阀理想流量特性是指介质在理想状态下,调节阀的工作特性。

化工仪表及自动化复习练习题（含答案)1。

电路一般由_____、_____及中间环节三部分组成。

（电源；负载）2.在一段电路中，流过电路的电流与电路两端的电压成_____，与该段电路的电阻成_____。

（正比；反比）3。

晶体二极管的要紧特性是_____导电性.（单向）4。

从晶体三极管三个区引出的三个极分别是______极、______极和______极.（基；发射;集电）5.仪表的测量范围是从测量_____值到测量_____值;量程是测量上限与测量下限值之_____。

（下限；上限；差）6.按能源来分,仪表可分为_____仪表、_____仪表和_____仪表.（气动；电动；液动)7.按被测参数来分，仪表可分为_____测量仪表、_____测量仪表、_____测量仪表、_____测量仪表和成分_____仪表。

(压力;流量；温度;物位;分析）8.玻璃液体温度计是由__________、________和刻度标尺三部分组成。

（玻璃温包;毛细管）9。

电阻箱能够看作是一个具有__________的标准电阻。

（可变电阻值）10。

测量一个电路的电流,电流表必须和那个电路_____，且电流表的内阻抗要尽量_____.(串联;小）11。

兆欧表又称作_____、_____和___________.(摇表;高阻表;绝缘电阻测试器)12.U型压力表必须_____安装。

（垂直）13。

玻璃管水位计是利用_______的原理制成的。

（连通器)14。

整流电路的作用是将_______变成____________。

（交流电；脉动直流电)15。

温度测量仪表可分为_______测温仪表和__________测温仪表两大类。

（接触式；非接触式）16。

自动化仪表具有__________、___________、__________、__________功能.（自动检测；自动信号联锁;自动操纵;自动调节)17.直流单臂电桥又称________电桥.（惠斯登)18。

可编辑修改精选全文完整版1.按误差数值表示的方法，误差可以分为（A、B、C）A.绝对误差B.相对误差C.引用误差D.系统误差2.用一只标准压力表来标定A、B两块压力表，标准压力表的读数为1MPa，A、B两块压力表的读数为1.01MPa、0.98MPa，求这两块就地压力表的修正值分别为（A、D ）A.－0.1B.0.1C.－0.2D.0.23.1.5级仪表的精度可写为（A、C、D ）A.1.5级B.＋1.5级C.1.5D. 1.54.仪表的精度级别是指仪表的（E ）A.误差B.基本误差C.最大误差D.允许误差E.基本误差和最大允许值5.评定仪表品质的几个主要质量指标（A、B、C、D）A.精度B.非线性误差C.变差D.灵敏度和灵敏限E.动态误差6.我们无法控制的误差是（C）A.疏忽误差B.缓变误差C.随机误差D.系统误差7.伴热蒸气压一般不超过（ B ）MPa。

A.0.5 MPaB.1.0 MPaC.1.5 MPaD.2.0MPa8.抗干扰有许多方式，其中双绞线是（B ）方式。

A.物理隔离B.减小磁干扰C.屏蔽D.消磁9.差压测量管路冲洗时，应先打开（C ）。

A. 二次阀门B.排污阀门C.平衡阀门D.一次阀门10.测量范围在1000℃左右时，最适宜选用的温度计是（ B ）。

A.光学高温计B.铂铑10－铂热电偶C.镍铬－镍硅热电偶D.铂锗30－铂热电偶11.在蒸气流量阶跃增大扰动下，汽包水位（ A ）。

A.出现“虚假水位”B.立即上升C.立即下降D.不变12.精确度为1/20的游标卡尺，其主尺与副尺每格刻度相差（ C ）。

A.0.5mmB.0.1mmC.0.05mmD.0.01mm13.热电偶测量时，当导线断路时，温度指示在（ B ）A.0℃B.机械零点C.最大值D.原测量值不变14.热电偶输出电压与（ C ）有关。

A．热电偶两端温度B.热电偶热端温度C.热电偶两端温度和电极材料D.热电偶两端温度、电极材料及长度15.热电偶测温原理基于( C )。

1、过程控制系统是由______、______、______和______等环节组成。

1题、（4分）回答要点：①控制器②执行器③测量变送④被控对象7．描述控制系统的品质指标的参数有、和等。

7题、（4分）回答要点：①最大偏差②衰减比③余差9．仪表自动化标准中，气动仪表标准信号范围是；电Ⅱ型标准信号范围是；电Ⅲ型标准信号范围是。

9题、（4分）回答要点：①0.02～0.1Mpa②4～20mA7. 热电偶的热电特性与 ___________________________________有关，与 __________ 无关。

7题、（5分）回答要点：①热电偶材料、两接点温度②热电偶的几何尺寸。

4.控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响 ;干扰通道容量滞后愈多,则调节质量 ;干扰通道的纯滞后对调节质量。

4题、（4分）回答要点：①影响小②变好③无影响6、?? 热电偶温度计中常用的冷端温度补偿方法有、、、、五种。

6：公式计算法、冰浴法、仪表机械零点调整法、电桥补偿法、补偿热电偶。

1、?? 检测仪表的基本组成有、和三个部分。

1：测量、传动放大、显示。

4、?? 描述对象特性的三个参数是、和。

4：放大系数、时间常数、滞后时间3、弹簧管压力表是利用产生____________与被测压力相平衡来测量的。

3题、（4分）回答要点：①弹簧管②位移8、电容式差压变送器的测量部分是先将转变成，然后再变成8题、（4分）回答要点：①差压②位移③电容变化量1. 测量时环境温度的改变造成的误差属于( B) A. 疏失误差B. 随机误差C. 系统误差D. 基本误差 ) 。

2. 某温度计刻度范围为 0 ～ 600 ℃，通过检定，在整个刻度范围内，最大基本误差为± 7.2 ℃，按国家工业仪表的规定，该温度计的精度等级为 ( C) A.1.0 级B.1.2 级C.1.5 级D.2.0 级 ) ) 。

习题课（Ⅰ）一、填空题：1．干扰是指除操作变量以外，作用于对象并引起被控变量变化的一切因素；2．被控对象是指需要实现控制的设备、机器或生产过程，称为对象。

3．被控变量是指对象内要求保持给定数值的工艺变量称为被控变量。

4．工艺变量通常分为直接变量，间接变量，安全变量三大类；5．直接变量是指和生产过程有着密切关系、或者说存在直接关系的，它的改变决定着产品的质量和数量。

6．间接变量是指和生产过程没有直接关系，并不直接决定着产品的数量和质量。

；7．安全变量是指既和生产过程没有直接的关系，同时也不存在间接关系，但它们影响着生产的安全性。

8．给定值是被控变量的预定值称为给定值。

它反映的是工艺过程的具体要求。

9．操作变量是指受到控制装置操纵，用以使被控变量保持给定值的物料量或能量。

10．偏差偏差=实际值-给定值11．闭环控制系统通常包括定值控制系统，随动控制系统，程序控制系统；12．定值控制系统是指被控变量的给定值恒定不变。

13．随动控制系统是指给定值不断变化，而且变化是随机的。

14．程序控制系统是指给定值不断变化，但x=x(t)是已知的。

15．偏差产生的原因通常分为由于干扰导致实际值发生了变化：给定值发生了变；计量误差而引起的偏差。

三个方面。

16．闭环控制系统通常是由检测元件和变送器；比较机构；调节装置；执行器四个部分组成的。

17．检测元件和变送器的作用是把被控变量y（t）转化为测量值z（t），z（t）是统一标准信号；比较机构的作用是计算偏差e（t）；调节装置的作用是依据偏差的大小、正负，按执行器的作用是接受调节器送来的信号p（t）,发出相关的信18．自动控制系统中流动的是。

19．LC表示的是液位控制器；L是指液位；C是指控制。

20．自动控制系统的静态是指被控变量y（t）不随时间而变化的平衡状态称为系统的“静态”；动态是指被控变量y（t）随时间而变化的平衡状态称为系统的“动态”；过渡过程是指调节系统在受到外作用下，从一个平衡状态进入到新的平衡状态的整个过程称为控制系统的过渡过程；21．干扰的理想形式有，斜坡扰动，正弦波扰动，22．过渡过程的主要形式有非周期衰减过程，又叫单调过程，，程，发散振荡过程；23．定值控制系统衰减比通常规定在4：1范围内；随动控制系统衰减比通常规定在10：1范围内；24．过渡过程的品质指标有衰减比，振荡周期或频率，余差，最大偏差或超调量；过渡时间。
