BIAD设计文件编制深度规定

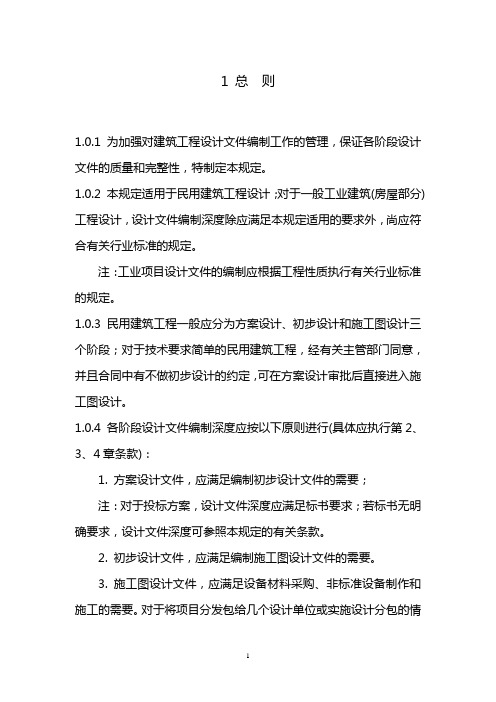

1 总则1.0.1 为加强对建筑工程设计文件编制工作的管理，保证各阶段设计文件的质量和完整性，特制定本规定。

1.0.2 本规定适用于民用建筑工程设计；对于一般工业建筑(房屋部分)工程设计，设计文件编制深度除应满足本规定适用的要求外，尚应符合有关行业标准的规定。

注：工业项目设计文件的编制应根据工程性质执行有关行业标准的规定。

1.0.3 民用建筑工程一般应分为方案设计、初步设计和施工图设计三个阶段；对于技术要求简单的民用建筑工程，经有关主管部门同意，并且合同中有不做初步设计的约定，可在方案设计审批后直接进入施工图设计。

1.0.4 各阶段设计文件编制深度应按以下原则进行(具体应执行第2、3、4章条款)：1. 方案设计文件，应满足编制初步设计文件的需要；注：对于投标方案，设计文件深度应满足标书要求；若标书无明确要求，设计文件深度可参照本规定的有关条款。

2. 初步设计文件，应满足编制施工图设计文件的需要。

3. 施工图设计文件，应满足设备材料采购、非标准设备制作和施工的需要。

对于将项目分发包给几个设计单位或实施设计分包的情况，设计文件相互关联处的深度应当满足各承包或分包单位设计的需要。

1.0.5 在设计中宜因地制宜正确选用国家、行业和地方建筑标准设计，并在设计文件的图纸目录或施工图设计说明中注明被应用图集的名称。

重复利用其他工程的图纸时，应详细了解原图利用的条件和内容，并作必要的核算和修改，以满足新设计项目的需要。

1.0.6 当设计合同对设计文件编制深度另有要求时，设计文件编制深度应同时满足本规定和设计合同的要求。

1.0.7 本规定对设计文件编制深度的要求具有通用性。

对于具体的工程项目设计，执行本规定时应根据项目的内容和设计范围对本规定的条文进行合理的取舍。

1.0.8 本规定不作为各专业设计分工的依据。

本规定某一专业的某项设计内容可由其他专业承担设计，但设计文件的深度应符合本规定要求。

2 方案设计2.1 一般要求2.1.1 方案设计文件1. 设计说明书，包括各专业设计说明以及投资估算等内容；2. 总平面图以及建筑设计图纸(若为城市区域供热或区域煤气调压站，应提供热能动力专业的设计图纸，具体见2.3.3条)；3. 设计委托或设计合同中规定的透视图、鸟瞰图、模型等。

建筑工程设计文件编制深度规定版建筑工程设计文件编制是工程项目实施的重要环节，也是工程质量的关键保障之一、编制深度的规定是指在设计过程中，所涉及到的设计图纸、技术文件等内容，应满足一定的要求并作出详细说明。

下面是关于建筑工程设计文件编制深度的规定。

首先，建筑工程设计文件编制深度应满足设计方案的基本要求。

设计方案是对建筑工程进行整体规划和设计的依据，包括项目的布局、功能、结构、造价等方面内容。

设计方案应在总体综合考虑的基础上，做出合理的技术方案设计。

其次，在建筑工程设计文件编制深度中，施工图设计是一个重要的环节。

施工图设计是将设计方案进一步完善，并根据施工的需要进行详细的把握和规划。

在施工图设计中应注重技术要求的准确度，并对各个部位、部件的详细设计和细节要求进行详细说明。

同时，建筑工程设计文件编制深度还应包括建筑材料和施工技术的要求。

对于建筑工程所需要使用的材料，应注明其品种、规格、质量标准、使用方法等内容，并对施工技术进行详细说明，使得施工人员能够按照要求进行操作。

此外，建筑工程设计文件编制深度还应包括工程质量控制的要求。

设计文件中应包括施工质量控制的要求和监测方法，以确保工程实施过程中的质量可控性和监督管理。

最后，建筑工程设计文件编制深度还应包括工程造价的详细说明。

设计文件中应包括工程造价的估算和计算方法，并注明造价管理的要求和内容。

总之，建筑工程设计文件编制深度规定版应满足设计方案的基本要求，并对施工图设计、建筑材料和施工技术要求、工程质量控制和工程造价进行详细的说明。

通过规定深度，可以确保工程实施过程中的可控性和质量要求的满足。

2方案设计2.1一般规定2.1.1 编制成果要求方案设计文件应包括设计说明、主要经济技术指标、图纸、效果图、模型以及其他手段的设计效果展示等。

根据需要，本阶段设计文件也可能不提供效果图和模型。

2.1.2 编制内容要求1 方案设计和深化设计文件应更准确地表达设计项目的内容，包括设计依据、设计理念、设计内容、设计标准、经济技术指标、新技术和新材料的应用以及设计效果展示；2 通过与其他专业进行配合，初步确定机电系统方案、结构布置方案；3 该阶段的设计深度应能以协助建设方确定主要的建设标准；4 该阶段的设计深度除符合本标准规定外，还应满足对政府行政主管部门的规定申报要求。

2.2方案设计说明2.2.1 设计项目概况一般包括设计项目名称、建设地点、建设方名称、建设规模与性质（如XX 间旅馆、XX床医院等）、建筑主要功能、建筑类别（如高层民用公共建筑）、总用地面积、建筑面积、建筑特征（建筑地上地下层数、建筑高度、使用人数、结构形式等）、建筑使用年限、总投资控制、分期建设情况、设计项目概况简介等。

2.2.2 设计依据和设计要求1 主要依据性文件的名称、文号、日期，如：政府有关部门或上级主管部门的立项批文、城市控制性修详规划、规划设计条件、上一阶段已中标（或已确定的）方案、设计任务书、地形图、用地红线图、环境评估报告等。

2 设计执行的主要法规和技术标准，宜详细列出名称。

若采用国外法规标准应注明，具体要求见总则第2.1.6条。

3 区域位置、项目所在地的气候分区、气象、地形地貌、水文地质、抗震设防标准、设计基础资料等。

4 简述政府有关主管部门对本项目的规划设计和城市设计条件要求：如：用地性质、道路红线、建筑红线、建筑高度控制、容积率、建筑密度、绿地率、日照间距、出入口位置、停车泊位数，以及对总平面布局、周围环境、空间处理、交通组织、环境与文物保护、造型要求等。

5 设计内容和范围，合作设计的分工。

2.2.3 建筑设计指导思想简述设计理念，包括设计指导思想、地域特征与环境分析、建设方的情况、社会效益、经济效益、可持续发展的思想等。

建筑工程设计文件编制深度规定
建筑工程设计文件是建筑项目实施的依据，编制规定如下：
1. 封面：包括项目名称、封面标题图案、文件编号、编制日期等信息。

2. 目录：列出文件中各章节和附件的标题和页码。

3. 编制说明：说明文件的编制目的、依据、范围、前提条件以及编制人员和审核人员的名称与职务等。

4. 工程概况：简要介绍工程项目的背景、规模和基本情况，包括地理位置、用地面积、建筑高度等。

5. 规范依据：列出本设计文件所遵循的国家或地方规范和标准。

6. 技术要求：详细说明设计文件中各项技术要求的内容，包括结构、水电、给排水、空调、消防等方面。

7. 主要构造图纸：包括平面布置图、立面图、剖面图等主要构造方案图纸。

8. 专项图纸：包括结构图纸、设备图纸、给排水图纸、电气图纸、通风空调图纸等专项专业图纸。

9. 补充资料：如技术说明、数据表格、标准样本等相关资料。

10. 附件：包括市政审批文件、勘察报告、设计变更申请等相
关附件。

在编制过程中，不能出现标题相同的文字，以确保文件的清晰和准确。

同时，建议在每个章节和图纸上都注明相应的编号和标题，以便阅读时的参考和检索。

B I A D建筑设计深度图示文字部分《BIAD建筑设计深度图示》文字部分引言Introduction0.1 主题本《图示》以图形方式示范性地诠释《BIAD设计深度规定》中的施工图阶段的要求和符合BIAD制图标准的表达方式，也为新入门的设计人员提供设计的基本图样范例。

建筑施工图设计深度控制要建立在设计文件交代清楚以下几个方面的问题基础上：构造的逻辑关系、控制的深度层次、专业配合与专项深化的接口，及其制图中的索引、标注、排版等的系统逻辑关系，为系统、准确、简明地交流与传递设计信息服务，而避免轻构造设计重图面效果的倾向，避免绘制标注信息缺失或冗余。

具体内容参见《BIAD质量管理体系文件》与《BIAD设计深度规定》，前者的第3.9部分与后者的第3.1.3,4.2.3部分对“合作设计、分包设计、技术配合（总体控制、技术要求、接口验证、设计确认）”都有所提及，后者对各设计子系统的专业配合与专向深化接口要求还有具体的规定。

构造的逻辑关系问题，主要是明确结构层、构造层、饰面层等三个层次的边界。

饰面层应能清晰地表达建筑师的设计意图，饰面材料、尺寸规格与模数控制、收口做法；构造层应能清楚表达构造系统的形式及与周边相关系；构造层建筑专业应控制其尺寸，如有控制尺寸应在出图时与结构对图。

基本的土建构造表达主要有两种：（1）常规做法——标准图集的选用；（2）特殊做法——量身定做设计。

项目中一般部位的构造在选用标准图集的基础上，结合具体情况进行适当修改，能保证设计质量和提高效率；对于有个性要求的设计的构造做法，则需要具体设计。

控制的深度层次问题，主要是结合设计周期、设计阶段进度、施工条件、装修水平、与其他专业配合、对产品厂家提出配套要求等状况，确定当前设计中应该控制住的基础要素及其技术指标，例如在毛柸、精装控制图、精装图三个层次之间的关系要控制到位。

专业配合与专项深化接口的问题，主要是要明确界定接口工作的边界，同时为协作提供足够的设计深度基础和提出配套要求的控制指标。

B I A D建筑设计深度图示文字部分《BIAD建筑设计深度图示》文字部分引言Introduction0.1 主题本《图示》以图形方式示范性地诠释《BIAD设计深度规定》中的施工图阶段的要求和符合BIAD制图标准的表达方式，也为新入门的设计人员提供设计的基本图样范例。

建筑施工图设计深度控制要建立在设计文件交代清楚以下几个方面的问题基础上：构造的逻辑关系、控制的深度层次、专业配合与专项深化的接口，及其制图中的索引、标注、排版等的系统逻辑关系，为系统、准确、简明地交流与传递设计信息服务，而避免轻构造设计重图面效果的倾向，避免绘制标注信息缺失或冗余。

具体内容参见《BIAD质量管理体系文件》与《BIAD设计深度规定》，前者的第3.9部分与后者的第3.1.3,4.2.3部分对“合作设计、分包设计、技术配合（总体控制、技术要求、接口验证、设计确认）”都有所提及，后者对各设计子系统的专业配合与专向深化接口要求还有具体的规定。

构造的逻辑关系问题，主要是明确结构层、构造层、饰面层等三个层次的边界。

饰面层应能清晰地表达建筑师的设计意图，饰面材料、尺寸规格与模数控制、收口做法；构造层应能清楚表达构造系统的形式及与周边相关系；构造层建筑专业应控制其尺寸，如有控制尺寸应在出图时与结构对图。

基本的土建构造表达主要有两种：（1）常规做法——标准图集的选用；（2）特殊做法——量身定做设计。

项目中一般部位的构造在选用标准图集的基础上，结合具体情况进行适当修改，能保证设计质量和提高效率；对于有个性要求的设计的构造做法，则需要具体设计。

控制的深度层次问题，主要是结合设计周期、设计阶段进度、施工条件、装修水平、与其他专业配合、对产品厂家提出配套要求等状况，确定当前设计中应该控制住的基础要素及其技术指标，例如在毛柸、精装控制图、精装图三个层次之间的关系要控制到位。

专业配合与专项深化接口的问题，主要是要明确界定接口工作的边界，同时为协作提供足够的设计深度基础和提出配套要求的控制指标。

建筑工程设计文件深度编制规定一、编制原则1.法规合规原则：设计文件的编制必须符合国家、地方和行业相关的法律法规及标准规范要求，确保设计文件的合法性和合规性。

2.需求导向原则：设计文件的编制应根据项目需求进行，满足建设单位的使用要求和功能要求，实现项目的经济、实用和安全。

3.规范规程原则：设计文件的编制必须遵循国家和行业相关的规范和规程，确保设计的合理性和可行性。

二、编制要求1.编制内容：设计文件的编制应包括建筑结构、建筑设备、给排水及电气工程等方面的详细设计，确保设计方案的全面性和可行性。

2.编制深度：设计文件的编制应达到设计交底深度，包括方案设计、初步设计、施工图设计等多个深度，根据项目阶段的不同，逐步完善和深化设计。

3.编制方法：设计文件的编制可以采用手工编制和计算机辅助设计软件相结合的方式，确保设计过程的准确性和效率性。

4.编制标准：设计文件的编制应符合国家和行业相关的标准规定，包括但不限于《建筑设计文件编制规范》、《建筑工程施工图设计规范》等，确保设计文件的质量和准确性。

三、编制阶段1.方案设计阶段：方案设计是建筑工程设计的首个阶段，包括项目分析、规划布局、功能定位和选址论证等工作，设计文件应包括项目设计说明书、方案设计图纸等内容。

2.初步设计阶段：初步设计是在方案设计的基础上进行细化和完善的阶段，设计文件应包括初步设计图纸、工程量清单、施工工艺及施工组织设计等内容。

3.施工图设计阶段：施工图设计是在初步设计的基础上进行详细设计和图纸编制的阶段，设计文件应包括结构施工图、设备布置图、给排水布置图、电气布置图等内容。

四、编制程序1.设计任务书：建设单位根据项目需求，起草设计任务书，明确设计任务和要求。

2.设计概念方案：设计单位根据设计任务书，进行概念方案的编制，并进行专业技术交底。

3.设计评审：设计方案完成后，由建设单位组织设计评审会议，对设计方案进行评审并提出修改意见。

4.深化设计：根据评审意见，设计单位对设计方案进行修改和深化设计，形成初步设计文件。

建筑工程设计文件编制深度的规定建筑工程设计文件编制深度的规定2006年09月19日星期二 18:01主编单位：中南建筑设计院批准部门；中华人民共和国建设部施行日期：1992年10月1日第1章总则第1.0.1条为加强对建筑工程设计文件编制工作的管理，保证设计质量，特制定本规定。

第1.0.2条本规定适用于民用建筑和一般工业建筑工程的设计。

第1.0.3条设计文件的编制必须贯彻执行国家有关工程建设的政策和法令，应符合国家现行的建筑工程建设标准，设计规范和制图标准，遵守设计工作程序。

各阶段设计文件要完整，内容、深度要符合规定，文字说明、图纸要准确清晰，整个文件经过严格校审，避免“错、漏、碰、缺”。

第1.0.4条在项目决策以后，建筑工程设计一般分为初步设计和施工图设计两个设计阶段。

大型和重要的民用建筑工程，在初步设计前，应进行设计方案优选。

小型和技术要求简单的建筑工程，可以方案设计代替初步设计。

第1.0.5条在设计前应进行调查研究，搞清与工程设计有关的基本条件，收集必要的设计基础资料，进行认真分析。

第1.0.6条设计文件的内容与深度一、初步设计1．初步设计文件根据设计任务书进行编制，由设计说明书（包括设计总说明和各专业的设计说明书）、设计图纸、主要设备及材料表和工程概算书等四部分组成，其编排顺序为：（1）封面（2）扉页（3）初步设计文件目录（4）设计说明书（5）图纸（6）主要设备及材料表（7）工程概算书在初步设计阶段，各专业应对本专业内容的设计方案或重大技术问题的解决方案进行综合技术经济分析，论证技术上的适用性、可靠性和经济上的合理性，并将其主要内容写进本专业初步设计说明书中；设计总负责人对工程项目的总体设计在设计总说明中予以论述。

为编制初步设计文件，应进行必要的内部作业，有关的计算书、计算机辅助设计的计算资料、方案比较资料、内部作业草图、编制概算所依据的补充资料等，均须妥善保存。

2．初步设计文件的深度应满足审批的要求：（1）应符合已审定的设计方案；（2）能据以确定土地征用范围；（3）能据以准备主要设备及材料；（4）应提供工程设计概算，作为审批确定项目投资的依据；（5）能据以进行施工图设计；（6）能据以进行施工准备。

B I A D建筑设计深度图示文字部分《BIAD建筑设计深度图示》文字部分引言Introduction0.1 主题本《图示》以图形方式示范性地诠释《BIAD设计深度规定》中的施工图阶段的要求和符合BIAD制图标准的表达方式，也为新入门的设计人员提供设计的基本图样范例。

建筑施工图设计深度控制要建立在设计文件交代清楚以下几个方面的问题基础上：构造的逻辑关系、控制的深度层次、专业配合与专项深化的接口，及其制图中的索引、标注、排版等的系统逻辑关系，为系统、准确、简明地交流与传递设计信息服务，而避免轻构造设计重图面效果的倾向，避免绘制标注信息缺失或冗余。

具体内容参见《BIAD质量管理体系文件》与《BIAD设计深度规定》，前者的第3.9部分与后者的第3.1.3,4.2.3部分对“合作设计、分包设计、技术配合（总体控制、技术要求、接口验证、设计确认）”都有所提及，后者对各设计子系统的专业配合与专向深化接口要求还有具体的规定。

构造的逻辑关系问题，主要是明确结构层、构造层、饰面层等三个层次的边界。

饰面层应能清晰地表达建筑师的设计意图，饰面材料、尺寸规格与模数控制、收口做法；构造层应能清楚表达构造系统的形式及与周边相关系；构造层建筑专业应控制其尺寸，如有控制尺寸应在出图时与结构对图。

基本的土建构造表达主要有两种：（1）常规做法——标准图集的选用；（2）特殊做法——量身定做设计。

项目中一般部位的构造在选用标准图集的基础上，结合具体情况进行适当修改，能保证设计质量和提高效率；对于有个性要求的设计的构造做法，则需要具体设计。

控制的深度层次问题，主要是结合设计周期、设计阶段进度、施工条件、装修水平、与其他专业配合、对产品厂家提出配套要求等状况，确定当前设计中应该控制住的基础要素及其技术指标，例如在毛柸、精装控制图、精装图三个层次之间的关系要控制到位。

专业配合与专项深化接口的问题，主要是要明确界定接口工作的边界，同时为协作提供足够的设计深度基础和提出配套要求的控制指标。

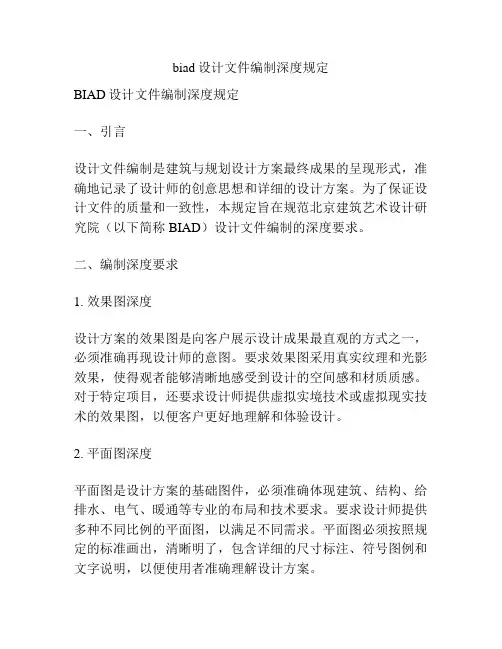

biad设计文件编制深度规定BIAD设计文件编制深度规定一、引言设计文件编制是建筑与规划设计方案最终成果的呈现形式，准确地记录了设计师的创意思想和详细的设计方案。

为了保证设计文件的质量和一致性，本规定旨在规范北京建筑艺术设计研究院（以下简称BIAD）设计文件编制的深度要求。

二、编制深度要求1. 效果图深度设计方案的效果图是向客户展示设计成果最直观的方式之一，必须准确再现设计师的意图。

要求效果图采用真实纹理和光影效果，使得观者能够清晰地感受到设计的空间感和材质质感。

对于特定项目，还要求设计师提供虚拟实境技术或虚拟现实技术的效果图，以便客户更好地理解和体验设计。

2. 平面图深度平面图是设计方案的基础图件，必须准确体现建筑、结构、给排水、电气、暖通等专业的布局和技术要求。

要求设计师提供多种不同比例的平面图，以满足不同需求。

平面图必须按照规定的标准画出，清晰明了，包含详细的尺寸标注、符号图例和文字说明，以便使用者准确理解设计方案。

3. 剖面深度剖面图是设计方案中展示建筑垂直分布的关键图件，必须准确描述建筑物的各个空间和结构元素。

设计师应提供多个关键位置的剖面图，以便使用者更全面地了解建筑物的立面和截面情况。

剖面图要求准确绘制尺寸和比例关系，标注出各层的高度和功能分区。

4. 细部深度细部图是设计方案中呈现建筑构造和细节的图件，必须准确描述建筑构件的材质和连接方式。

要求设计师提供各种细部图，包括各种构造节点、墙体和屋面的细节，门窗和固定家具的结构等。

细部图要求清晰明了，标注尺寸和关键细节，方便使用者理解和施工。

5. 色彩深度色彩是设计方案中非常重要的要素之一，能够直接影响人们对建筑的感知和情绪。

要求设计师提供彩色平面图，并使用适当的色彩搭配方案。

色彩选择应符合设计主题和空间需求，能够有效表达设计师的创意和意图。

三、总结BIAD设计文件编制深度规定旨在确保设计文件的质量和一致性，对不同类型的设计要求提出了相应的编制深度要求。

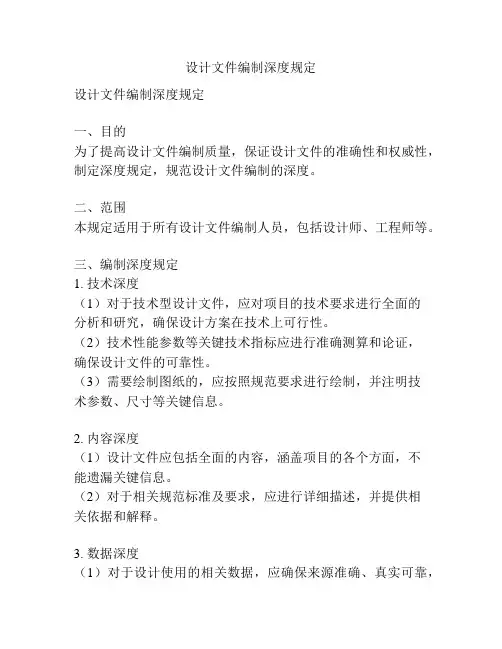

设计文件编制深度规定设计文件编制深度规定一、目的为了提高设计文件编制质量，保证设计文件的准确性和权威性，制定深度规定，规范设计文件编制的深度。

二、范围本规定适用于所有设计文件编制人员，包括设计师、工程师等。

三、编制深度规定1. 技术深度（1）对于技术型设计文件，应对项目的技术要求进行全面的分析和研究，确保设计方案在技术上可行性。

（2）技术性能参数等关键技术指标应进行准确测算和论证，确保设计文件的可靠性。

（3）需要绘制图纸的，应按照规范要求进行绘制，并注明技术参数、尺寸等关键信息。

2. 内容深度（1）设计文件应包括全面的内容，涵盖项目的各个方面，不能遗漏关键信息。

（2）对于相关规范标准及要求，应进行详细描述，并提供相关依据和解释。

3. 数据深度（1）对于设计使用的相关数据，应确保来源准确、真实可靠，并完整记录在设计文件中。

（2）设计文件中所涉及的数据应进行充分的分析和论证，确保数据的科学性和合理性。

4. 表述深度（1）设计文件应使用准确的技术术语和专业名词，避免使用模糊、含糊的语句。

（2）表述应准确简洁，不出现语法错误和歧义。

5. 细节深度细节是决定设计文件质量的关键要素之一，应对设计文件的细节进行精益求精的处理。

（1）设计文件中的图纸应保证准确、清晰，不出现模糊、断裂等问题。

（2）设计文件中的文字描述应具体明确，不得含糊不清。

6.参考资料深度（1）设计文件必须明确列出参考资料和依据，并附上相应的注释和引用代码。

（2）设计文件中的参考资料应为权威、可靠的文献或标准，确保其可信度。

7. 校对深度（1）设计文件编制完成后，应进行严格的校对工作，确保设计文件的准确无误。

（2）校对人员应仔细审查设计文件的内容和形式要求，确保符合规定。

四、责任与要求1. 设计文件编制人员应遵守本规定，严格按照深度规定要求编制设计文件。

2. 各部门负责人应加强对设计文件编制质量的监督和检查，确保设计文件的准确性和权威性。

3. 违反本规定的行为，将严肃处理。

城市建筑方案设计文件编制深度规定第一节总则1.0.1为加强对城市建筑方案设计编制工作的管理，保证方案阶段的设计质量，特制定本规定。

1.0.2本规定适用于民用建筑工程方案设计。

一般工业建筑工程的方案设计深度可参照本规定执行。

1.0.3方案设计的编制，必须贯彻执行国家及地方有关工程建设的政策和法令，应符合国家现行的建筑工程建设标准、设计规范和制图标准以及确定投资的有关指标、定额和费用标准的规定。

1.0.4在方案设计前，应进行必要的调查研究，弄清与工程设计有关的基本条件，收集必要的设计基础资料，进行认真分析。

1.0.5设计文件的内容及深度1.方案设计文件根据设计任务书进行编制，由设计说明书、设计图纸、投资估算、透视图等四部分组成。

除透视图单列外，其他文件的编排顺序为：1）封面（要求写明方案名称，方案编制单位，编制时间）；2）扉页（方案编制单位行政及技术负责人，具体编制总负责人签认名单）；3）方案设计文件目录；4）设计说明书；5）设计图纸；6）投资估算。

2.一些大型或重要的城市建筑根据工程需要可加做建筑模型（费用另收）。

第二节总平面2.0.1在方案设计阶段，总平面专业设计文件应包括：1.设计说明书；2.设计图纸。

必要时还应附有总平面鸟瞰图或总体模型。

2.0.2设计说明书应对总体方案构思意图作详尽的文字阐述，并应列出技术经济指标表（包括总用地面积；总建筑面积；建筑占地面积；各主要建筑物的名称、层数、高度；以及建筑容积；覆盖率；道路广场铺砌面积；绿化面积；绿化率；必要时及有条件情况下计算场地初平土方工程量等）。

2.0.3设计图纸1.用地范围的区域位置；2.用地红线范围（各角点测量座标值、场地现状标高、地形地貌及其它现状情况反映）；3.用地与周围环境情况反映（如用地外围城市道路；市政工程管线设施；原有建筑物、构筑物；四邻拟建建筑及原有古树名木、历史文化遗址保护等）。

4.总平面布局，其功能分区、总体布置及空间组合的考虑；道路广场布置；场地主要出入口车流、人流的交通组织分析（并应说明按规定计算的停车泊位数和实际布置的停车泊位数量）；以及其它反映方案特性的有关分析；消防、人防、绿化等全面考虑。

BIAD设计文件编制深度规定为了确保设计文件的质量和准确性，北京建筑设计研究院（BIAD）制定了设计文件编制深度规定。

本规定旨在规范设计文件编制中的要求和步骤，确保设计文件能够满足项目需求并达到高质量的标准。

一、编制深度的定义编制深度是指设计文件中各专业所涵盖的内容范围和深度的程度。

不同的项目和阶段可能存在不同的编制深度要求。

二、编制深度的原则1.适宜性原则：设计文件的编制深度应适应项目性质、投资额、项目阶段和风险等级。

2.阶段性原则：不同设计阶段的文件编制深度有所差异，应根据项目进展的需要逐步完善。

3.系统性原则：设计文件应具备完整的内容体系和严密的逻辑关系，确保文件的连贯性和完整性。

4.精确性原则：设计文件中的数据和参数应准确无误，并提供合理的计算和验证依据。

三、设计文件编制深度的要求1.概念设计阶段：在概念设计阶段，应重点考虑项目的整体布局、功能定位和形式表达。

文件中应包含项目背景资料、设计目标、设计意图、功能布局方案和示意图等内容。

2.方案设计阶段：在方案设计阶段，应进一步完善设计方案的细节和技术要求。

文件中应包含方案设计说明、平面布置图、立面图、剖面图和材料选用等内容。

3.施工图设计阶段：在施工图设计阶段，应提供满足施工需要的详细图纸和技术说明。

文件中应包含施工图纸、施工说明、构造细部、设备选型和工程量清单等内容。

4.施工图审查阶段：在施工图审查阶段，应进行细节的审查和确认。

文件中应包含审查意见回复、审查记录和修改后的设计文件等内容。

5.竣工图阶段：在竣工图阶段，应对施工图进行最后的检查和确认。

文件中应包含竣工图纸、竣工照片、工程验收报告和竣工图纸的修订说明等内容。

四、编制深度的控制为了确保设计文件的合理编制深度，BIAD建议在项目的初期进行深度编制的评估，并根据评估结果制定相应的编制计划。

在编制过程中，应组织项目各专业进行协同工作，确保各专业之间信息的共享和一致性。

同时，应建立设计文件编制审核制度，对设计文件进行严格审核，确保文件的质量和准确性。

《BIAD设计文件编制深度规定》摘录：4.3.2总图系统以下为一般工程所需的基本图纸内容，如工程有特殊需要，还应再增加。

1 区域位置图建设基地在城市中的位置。

标明所在区域及与主要城市干道的关系，非城市区域的建设项目标出距城市的方位及周边重要的标志物（如村镇，地理风貌等）。

本图宜单独表示，当在总平面图中表示时，应保证合适的比例，以表达清楚。

2 总平面图1:300 1:500 1:1000对于规划报审用总平图应按照政府规划主管部门规定的比例（一般为1:500 1:1000）回执，但当因建筑尺度较小难以表达完全下述内容要求时，则需另辅以放大比例的总平面图（一般大于1:500）1）原地形和地物（可单独表达，也可在总平面图上与新设计内容合并表达，表达方式应避免造成对新设计内容的辨识的不便）；2）测量坐标网、坐标值，注明坐标及高程系统（一般不应采用场地建筑坐标值。

如不得已采用，应注明与测量坐标网的相互关系）；3）建筑基底各角点的测量坐标（可辅以定位尺寸），用地红线（道路红线）和建筑控制线的位置。

4）建筑基地周边原有及规划道路的位置（主要坐标或定位尺寸），基地外主要建（构）筑物的位置、名称、层数5）建（构）筑物的名称或者编号、层数、定位（坐标或者相互关系尺寸，包括地上地下），建（构）筑物位置一般应该表示首层平面轮廓，当以屋顶平面表示时，应同时将首层平面轮廓以虚线，色度（色块填充）等方式表达出来;地下建筑、油库水池等隐蔽工程的范围以虚线、色度等易于区别的线型图例表示；6）应表示出建（构）筑物与基地周边建筑的间距；7）建（构）筑物的层数、高度。

建筑高度一般标注为室外地面至屋顶檐口或者女儿墙的高度并予以说明；8）防空地下室一般应单独绘制总平面图，以虚线、色度（色块填充）等方式表现出位置和范围、防护密闭门外通道并标出长度；9）广场、停车场、运动场地、道路、汽车坡道、排水沟、挡土墙、琥珀的定位（坐标或相互关系尺寸）；10）建筑基地内外主要绝对标高，建筑室内外主要涉及相对标高及与绝对标高的关系；11）基地出入口、建筑各出入口及名称；12）指北针或风玫瑰；13）建筑物使用编号时，应列出：“建筑物名称编号表”14）如当地规划报审有明确要求，列出主要技术经济指标；15）各地规划管理部门的其他特殊要求。

建筑工程设计文件编制深度规程建筑工程设计文件编制深度规程为了保障建筑工程的质量，保证在设计、施工、验收等环节的规范操作和实施，建筑工程设计文件编制深度规程应运而生。

建筑工程设计文件编制深度规程是指在建筑工程设计过程中，所需编制的各类设计文件的内容与要求，包括设计说明、图纸、规范、报告、汇总表等。

一、设计说明书要求：（一）总体布局说明：描述建筑物总体布局情况，包括建筑物的结构、高度、用途、组成、总平面分布等。

（二）建筑构造说明：对建筑物的立面构造、结构系统、空间结构及其相互关系等进行详细说明，满足建筑物的设计和使用要求。

（三）设计要求：描述建筑物的结构、功能和安全要求，包括建筑物的安全要求、使用要求、环境要求、保温隔热要求、防水防潮要求等。

（四）供水及排污设施说明：对建筑物的水、电、气、排污设施体系进行详细说明。

包括给水、供电、供气、排水、排污、消防等各个方面。

（五）人防设施说明：如果建筑物具有人防设施，还应对人防设施的功能、构造要求等内容进行详细说明。

（六）用材与产品说明：对建筑工程所用建筑材料进行明确规定和使用要求，如强度、耐久性、环保等。

二、设计图纸要求：（一）地形图面：展现建筑物地基地形，标注地面高程、地基及大型设备物品等相关信息。

（二）平面图面：展现建筑物建筑平面，标注家具、设备等相关信息。

（三）立面图面：标注建筑物的立面形式、墙的厚度、窗户、门等各个部分的位置和尺寸。

（四）结构图面：标注建筑物的结构系统，结构体系及主要构件之间的相互关系。

（五）制图规范：标准化各种线型、文字和图形的符号和基准，便于工程的准确传递和沟通。

三、规范、报告、其他表格：（一）规范：对建筑工程的质量、施工、验收等活动规范，符合国家和地方相关法规的要求。

（二）报告：对建筑工程的设计、施工、验收等各环节进行详细的报告，包括设计报告、施工报告、验收报告等。

（三）其他表格：如工程量清单、预算表、工序表、建筑材料表等，需要包括在设计文件中。

建筑工程设计文件编制深度规程1. 引言本规程旨在规范建筑工程设计文件的编制工作，确保设计文件的质量和准确性。

本规程适用于建筑工程设计过程中的全部设计文件编制工作。

2. 设计文件编制的基本原则2.1 完整性原则设计文件应包含工程设计所需要的全部内容，确保设计的完整性和系统性。

2.2 准确性原则设计文件应准确反映工程的实际情况，确保设计的准确性和可行性。

2.3 统一性原则设计文件应统一符合国家和行业相关规范和标准，确保设计的规范性和可比性。

2.4 可读性原则设计文件应具有良好的可读性，便于工程各方面的参考和理解。

3. 设计文件编制的基本要求3.1 文件命名规范设计文件的命名应具备清晰性、简洁性和准确性，以便于文件的查找和使用。

文件命名应按照一定的规范进行，例如使用项目名称、文件类型、版本号等进行命名。

3.2 文件格式规范设计文件应采用统一的电子文档格式，例如PDF、DWG等格式，并符合相关规范和标准。

3.3 文件内容规范设计文件应包含以下内容：•工程概况：包括工程名称、工程地点、建设单位、设计单位等基本信息；•技术要求：包括设计标准、设计规范、设计计算等技术要求；•平面布置：包括平面布局图、功能分区图等；•建筑布局：包括建筑平面图、立面图、剖面图等；•结构设计：包括结构平面图、立面图、结构计算等；•设备安装：包括设备平面布局图、设备安装示意图等；•施工顺序：包括主要施工工序、施工方法等；•材料清单：包括工程所需主要材料的种类和数量；•质量控制：包括质量检验项目、质量控制措施等。

3.4 图纸规范设计文件中的图纸应符合相关的图纸规范和标准，包括图纸比例、图纸尺寸、图纸图例等。

3.5 文字和符号规范设计文件中的文字和符号应符合相关的文字和符号规范和标准，确保文字和符号的准确性和统一性。

4. 设计文件编制流程设计文件的编制流程包括以下步骤：•需求分析：根据建设单位的需求和要求，进行需求分析，并确定设计文件的编制内容和范围；•数据收集：收集相关的建筑设计资料和数据，并进行整理和归档；•设计方案：根据需求分析和数据收集的结果，编制设计方案，包括平面布置、建筑布局、结构设计等；•详细设计：在设计方案的基础上，进行详细的设计工作，包括绘制施工图纸、计算结构等；•技术交底：将设计文件进行技术交底，与建设单位和相关人员进行沟通和确认；•审核和批准：设计文件经过审核和批准后，可以进入施工阶段。

建筑专业篇析日照结果，以确保日照条件符合国家相应规定。

当上一设计阶段已完成并且无影响日照结果的修改时可不再行绘制=1)居住建筑、医院、疗养院、学校、幼托、养老院等建筑应按国家相关标准及法规分析日照并确保满足要求；2)公共建筑应根据需要分析日照影响，确保环境效果和公众利益。

2.3.2建筑设计图纸大型建筑应绘制组合平、立、剖面图表示全貌，反映出组合体各部分之间的关系。

此时比螂可适当减少刘1：300一1：500左右，但宣另行绘铷本款规定拢劂鹄局部分段凰。

二维图纸难以表达清楚时，宜使用三维轴测图辅助表达。

如当地规划主管部门有规定，居住区详细规划还应提供居住建筑单体的平立剖图纸及指标。

l各层平面图1：100，1：150，l：200，1：3001)轴线的开间进深尺寸和总尺寸、柱网和承重墙、分隔墙位置；2)绘出主要结构和建筑构配件的位置；3)注明房间的名称；4)绘出主要门窗位置；51室内、外地面设计相对标高，各层楼地面相对桥高；6)布置停车库停车位、行车线路；7)大型公共建筑宜绘制消防分医及人员疏散示意图；8)宜列出各层建筑面积；9)在首层平面绘出指北针、剖切线及编号；IO)根据需要绘制主要用房的故大平面和室内布置；居住建筑应绘制户型平面图。

2立面图1：100.1：150，1：200，1：3001)绘制建筑各方向立面图（少量不重要立面除外）；2)立面外轮廓及主要结构和建筑部件的可见部分；31总高度尺寸、各楼层层高，窜内外地坪、各层以及屋顶檐口或女儿墙顶标高、屋面突出物标高；4)可为展开立面，根据项目需要可增加局部啦面、立剖面。

3剖面图1：100.1：150，1：200，I：300选择绘制主要剖面，剖切位置应选在内外卒间比较复杂的部位，并应表示：1)翻到和看到的各部分内容，包括主要结构和建筑构造部件；2)总高度尺寸、各楼层尺寸，室内外地坪、各层以及屋顶檐口或女儿墙顶标高、屋面突出物标高。

2.3.3其他l根据需要或合同或协议书要求制作分析图和详图，见本篇第1 3 3条。
