合像水平仪

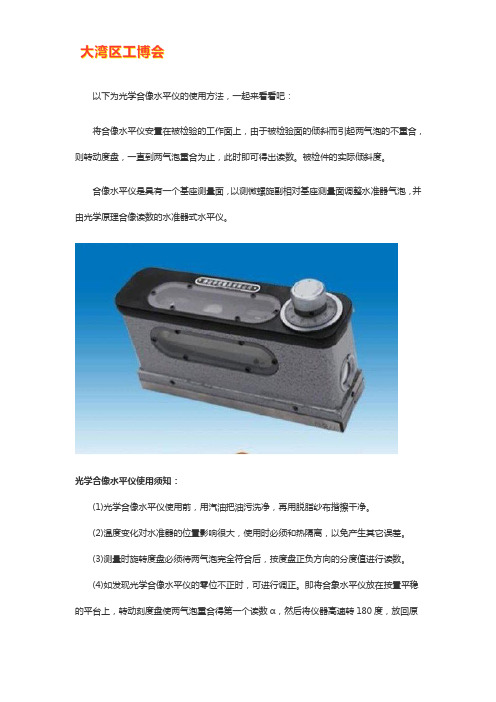

以下为光学合像水平仪的使用方法，一起来看看吧：将合像水平仪安置在被检验的工作面上，由于被检验面的倾斜而引起两气泡的不重合，则转动度盘，一直到两气泡重合为止，此时即可得出读数。

被检件的实际倾斜度。

合像水平仪是具有一个基座测量面，以测微螺旋副相对基座测量面调整水准器气泡，并由光学原理合像读数的水准器式水平仪。

光学合像水平仪使用须知：(1)光学合像水平仪使用前，用汽油把油污洗净，再用脱脂纱布揩擦干净。

(2)温度变化对水准器的位置影响很大，使用时必须和热隔离，以免产生其它误差。

(3)测量时旋转度盘必须待两气泡完全符合后，按度盘正负方向的分度值进行读数。

(4)如发现光学合像水平仪的零位不正时，可进行调正。

即将合象水平仪放在按置平稳的平台上，转动刻度盘使两气泡重合得第一个读数α，然后将仪器高速转180度，放回原位。

重新转动刻度盘使两气泡象重合，得第二个读数β，则1/2（α+β）即为该仪器的零位误差。

此格，使零位偏差值与指针线对齐，然后将螺钉固紧，即可。

工作原理：合象水平仪是利用棱镜将水准器中的气汽象符合放大，来提高读数的精确度，利用杠杆、微动螺杆这一套传动机构来提高读数的灵敏度。

所以被测量件倾斜0.01毫米／米时，就可精确的在合象仪中读出。

（在合象水平仪中水准器主要是起指零的作用。

）可通过以下进行计算：实际倾斜度＝刻度值X支点距离X刻度盘读数列如：刻度盘读数为5格，对此种合像水平仪而言，刻度值和支点距离为定值，即刻度值为0.01mm/m支点距离为165mm则：实际倾斜度＝0.01/1000X165mmX5=0.00825mm技术要求：1、合像水平仪工作面上不得有锈迹、碰伤、划伤等缺陷及其他影响使用的缺陷。

2、喷漆表面应美观，不得有脱漆、划伤等缺陷，其他裸露非工作面不得有锈蚀等明显缺陷。

3、测微螺杆在转动时应顺畅，不得有卡住或跳动现象。

4、当测微螺杆均匀转动时，气泡在水准泡内移动应平稳，无停滞和跳动现象。

技术参数：1.刻度盘分划值：0.01mm/m2.最大测量范围正负：0-10mm/m3.示值误差：正负1mm/m范围内正负0.01mm/m4.全部测量范围内正负0.02mm/m5.工作面平面性偏差：0.003mm6.水准器格值：0.1mm/m7.工作面尺寸：165*48mm。

合像水平仪的使用介绍合像水平仪是一种测量仪器，主要是用来测量水平面的工具。

它可以帮助人们更快捷地测量水平面，且精确度较高，因此在工程、建筑、制造等行业中得到了广泛的应用。

合像水平仪的种类目前合像水平仪主要分为指针式水平仪和电子式水平仪两类。

指针式水平仪指针式水平仪可以清晰地显示水平面的位置。

其工作原理是将气泡放置在一个圆形的管中，通过观察气泡位置来判断水平面的情况。

指针式水平仪适用于室外光线较暗的情况下的测量工作。

电子式水平仪电子式水平仪采用数字显示水平面的位置。

其测量原理是采用压电式或震动式加速度传感器来感知垂直方向的重力加速度，并将其转化为电信号，最终显示在液晶屏上。

电子式水平仪适用于室内或室外较亮的环境中的测量。

合像水平仪的使用方法以电子式水平仪为例，使用步骤如下：1. 打开电源在使用电子式水平仪之前，首先需要按照说明书的要求打开电源。

一般情况下，电子式水平仪使用的是AA电池或锂电池。

2. 调零调零是指让电子式水平仪检测到水平面并将之设为零点。

具体操作是将电子式水平仪平放在地面或平面上，按下测量键使水平仪检测到水平面，再按下零位键，此时水平仪即完成了调零操作。

3. 按示例计量在已经完成调零的情况下，将水平仪安装在需要测量的物体上。

水平仪会以数字的形式显示物体的水平度，调节物体的倾斜度直到数字显示为零即表明物体水平了。

4. 记录结果在完成一次测量之后，需要将测量结果记录下来。

电子式水平仪可以存储多次测量结果，在需要时按照操作说明将测量结果导出即可。

合像水平仪的注意事项在使用合像水平仪时，需要注意以下几个事项：1. 保持表面平整电子式水平仪的测量精度较高，但是仪器本身很敏感，所以在测量物体的时候一定要保持表面平整，尽量避免震动和颤动。

2. 避免接触潮湿电子式水平仪需要使用电池供电，所以需要注意防潮，以免电子元件受潮而损坏。

3. 定期检测为了确保合像水平仪的正常使用，建议定期检测仪器的灵敏度和准确度。

光学合像水平仪计算公式光学合像水平仪是一种精密测量仪器，在工程测量中有着广泛的应用。

要想准确地使用光学合像水平仪，掌握其计算公式是至关重要的。

先来说说光学合像水平仪的工作原理哈。

它主要是利用了光学原理，将水平位置的微小变化通过合像的方式放大显示出来。

简单来讲，就是能让我们更清楚地看到水平度的偏差。

那光学合像水平仪的计算公式到底是啥呢？咱们先来看一个常见的公式：i = L×n 。

这里的“i”表示被测表面的倾斜度，“L”是测量长度，“n”呢，则是水准器气泡移动的格数。

比如说，有一次我在工厂里帮忙测量一个大型机器的底座水平度。

我们用的就是光学合像水平仪，测量长度设定为 2 米，水准器气泡移动了 5 格。

按照公式计算，i = 2×1000×5÷100 = 100（微米/米），这就说明这个底座在这 2 米的长度上，倾斜了 100 微米每米。

可别小看这个公式，实际运用中还得考虑很多因素。

比如说温度对仪器的影响，测量环境的稳定性等等。

我记得有一回，在一个有点闷热的车间里测量，温度较高，仪器显示的数据好像不太对劲。

后来发现是因为热胀冷缩，测量基准面发生了微小的变化。

这可给我们提了个醒，测量的时候一定要注意环境条件。

还有啊，不同型号的光学合像水平仪，可能在刻度和精度上会有一些差别。

所以在使用之前，一定要仔细阅读产品说明书，搞清楚它的具体参数和使用方法。

另外，在计算的时候，可不能马虎大意。

哪怕是一个小数点的错误，都可能导致测量结果出现很大的偏差。

我就曾经因为粗心，把测量长度的单位搞错了，结果算出来的倾斜度差了十万八千里，还得重新测量计算，费时又费力。

总之，掌握光学合像水平仪的计算公式只是第一步，更重要的是在实际操作中积累经验，注意各种细节，才能得到准确可靠的测量结果。

希望大家在使用光学合像水平仪的时候，都能顺顺利利，测量出精准的数据，为工程质量保驾护航！。

合像水平仪（也称为全站仪）是用于测量水平角和垂直角的测量仪器，主要应用于土木工程、建筑工程和测量工程等领域。

以下是合像水平仪的基本使用方法：
设置：将合像水平仪放置在稳固的三脚架上，确保水平仪的底座稳固平衡。

标定：在使用前，通常需要进行校准或标定，以确保仪器的精度。

校准通常包括水平校准和垂直校准，按照仪器说明书进行操作。

选择测量模式：合像水平仪一般有两种测量模式，即水平角和垂直角测量模式。

根据需要选择相应的模式。

定位测点：使用三角架调整合像水平仪的高度和位置，将仪器准确对准待测点。

开始测量：根据选择的测量模式，按下相应的测量按钮或触发器，进行测量。

在测量过程中，保持仪器稳定不动，等待仪器自动完成测量。

读取测量结果：测量完成后，合像水平仪会显示测量结果。

水平角通常以度为单位显示，垂直角通常以度或百分度为单位显示。

记录数据：记录测量结果，并进行必要的计算和分析。

结束使用：使用完毕后，将合像水平仪安全存放在干燥、防尘的地方，定期进行校准和维护，以确保仪器的正常工作和精度。

合像水平仪是一种高精度的仪器，使用时应注意避免碰撞和摔落，以免影响测量精度。

另外，在不同的工作环境下，可能需要采取不同的操作和防护措施，以确保测量的准确性和安全性。

因此，在使用合像水平仪前，最好仔细阅读仪器的操作说明书，并遵循相关的安全操作规程。

合像水平仪使用方法
水平仪是一种测量物体是否水平的工具。

下面是合像水平仪的使用方法：
1. 准备工作：选择一个平坦的表面，确保表面没有倾斜或不平的情况。

将合像水平仪放置在该表面上。

2. 使水平仪处于水平状态：观察水平仪上的气泡。

当气泡完全位于两条准线之间时，表示表面是水平的。

如果气泡不在中间位置，说明表面有一定的倾斜。

3. 调整物体水平：如果表面不是水平的，需要对物体进行调整。

可以通过增加或减少支撑物的高度来达到水平状态。

使用物体的调整工具，如螺栓或螺母，逐步调整直到水平仪上的气泡位于中间位置。

4. 测试水平状态：调整物体后，再次观察水平仪上的气泡，确保气泡仍然位于两条准线之间。

如果气泡已经在中间位置，表示物体处于水平状态。

5. 固定物体位置：如果物体已经处于水平状态，可以固定物体的位置，如拧紧螺栓或螺母。

这样可以确保物体不会在后续使用中发生倾斜。

以上是合像水平仪的基本使用方法。

使用时应注意，选择一个平坦的表面，确保水平仪本身不受干扰，并进行适当的调整，确保物体达到水平状态。

光学合像水平仪用途：合像水平仪广泛用于测量平面和圆柱面对水平方向的倾斜度，以及机床与光学机械仪器的导轨或机座等的平面度、直线度和设备安装位置的正确度。

光学合像水平仪的结构：合像水平仪主要由微动螺杆、螺母、度盘、水准器、棱镜、放大镜、杠杆以及具有平面和V型工作面的底座等制药部件组成。

光学合像水平仪技术数据：
1.刻度盘分划值：0.01mm/m
2.最大测量范围正负：0-10mm/m
3.示值误差：正负1mm/m范围内正负
0.01mm/m
4.全部测量范围内正负0.02mm/m
5.工作面平面性偏差：0.003mm
6.水准器格值：
0.1mm/m
7.工作面尺寸：（mm）
165*48
8.仪器重量：2公斤
合像水平仪的工作原理：合象水平仪是利
用棱镜将水准器中的气汽象符合放大，来提高读数的精确度，利用杠杆、微动螺杆这一套传动机构来提高读数的灵敏度。

所以被测量件倾斜0.01毫米/米时，就可精确的在合象仪中读出。

（在合象水平仪中水准器主要是起指零的作用。

）
实际倾斜度=刻度值X支点距离X刻度盘读数
列如：刻度盘读数为5格，对此种合像水平仪而言，刻度值和支点距离为定值，
即刻度值为0.01mm/m支点距离为165mm
则：实际倾斜度=0.01/1000X165mmX5=0.00825mm。

合像水平仪使用方法合像水平仪是一种常用的测量工具，它可以帮助我们快速准确地测量水平面和垂直面。

在各种工程领域和日常生活中都有广泛的应用。

下面，我们来详细了解一下合像水平仪的使用方法。

首先，使用合像水平仪之前，我们需要确保其准确性和灵敏度。

通常情况下，我们可以通过放置水平仪在水平面上，观察其气泡位置是否在中间来检验其准确性。

如果气泡偏离中间位置，我们可以通过调整水平仪上的调节螺丝来进行校准，直到气泡完全位于中间位置为止。

在实际使用中，我们可以根据需要选择合适的合像水平仪。

合像水平仪通常有手持式和支架式两种形式，我们可以根据具体的测量需求来选择合适的类型。

在使用手持式水平仪时，我们需要保持手持稳定，尽量避免外部干扰，确保测量结果的准确性。

而支架式水平仪则可以通过固定在支架上来进行测量，更加方便快捷。

在测量水平面时，我们可以将合像水平仪放置在需要测量的水平面上，观察气泡位置，根据气泡的位置来判断水平面是否水平。

如果气泡位于中间位置，则说明该水平面是水平的；如果气泡偏离中间位置，则需要进行调整，直到气泡完全位于中间位置为止。

而在测量垂直面时，我们可以将合像水平仪放置在需要测量的垂直面上，观察气泡位置，根据气泡的位置来判断垂直面是否垂直。

同样，如果气泡位于中间位置，则说明该垂直面是垂直的；如果气泡偏离中间位置，则需要进行调整，直到气泡完全位于中间位置为止。

在使用合像水平仪时，我们需要注意保持水平仪清洁，避免灰尘和污垢影响测量准确性。

同时，在测量过程中，我们也需要注意避免剧烈震动和碰撞，以免损坏水平仪。

总的来说，合像水平仪是一款简单易用的测量工具，通过正确的使用方法，我们可以快速准确地进行水平面和垂直面的测量。

在实际使用中，我们需要注意保持水平仪的准确性和灵敏度，选择合适的类型，以及注意保持清洁和避免损坏。

希望以上内容对您有所帮助，谢谢阅读！。

合像水平仪正负算法介绍在建筑、工程和制造领域中，使用水平仪是非常常见的。

水平仪是一种测量工具，用于确定物体是否处于水平位置。

合像水平仪是一种特殊的水平仪，它不仅可以测量水平位置，还可以测量正负倾斜角度。

本文将详细探讨合像水平仪的正负算法。

什么是合像水平仪合像水平仪是一种先进的测量仪器，它通过使用加速度计和陀螺仪等传感器来测量物体的倾斜角度。

合像水平仪通常具有数字显示屏，可以直观地显示物体的倾斜情况。

合像水平仪广泛应用于建筑施工、机械制造和航空航天等领域。

合像水平仪的正负算法合像水平仪的正负算法是一种用于确定物体倾斜角度的数学计算方法。

倾斜角度可以分为正倾斜和负倾斜两种情况。

合像水平仪通过测量物体在水平面上的倾斜角度来确定其正负倾斜情况。

正倾斜算法当物体向某一方向倾斜时，合像水平仪可以通过以下算法确定其正倾斜角度： 1. 读取水平仪传感器测量的倾斜角度数值。

2. 如果倾斜角度数值为正数，则表示物体向右倾斜。

3. 根据倾斜角度数值的大小，可以确定物体的正倾斜程度。

负倾斜算法当物体向另一方向倾斜时，合像水平仪可以通过以下算法确定其负倾斜角度： 1. 读取水平仪传感器测量的倾斜角度数值。

2. 如果倾斜角度数值为负数，则表示物体向左倾斜。

3. 根据倾斜角度数值的大小，可以确定物体的负倾斜程度。

合像水平仪的应用场景合像水平仪的正负算法在许多领域中都有广泛的应用。

以下是一些常见的应用场景：建筑施工在建筑施工中，合像水平仪可以用于确定墙壁、地板和天花板的水平度。

施工人员可以根据合像水平仪提供的正负倾斜角度来调整建筑材料的位置，确保建筑物的平整度。

机械制造在机械制造过程中，合像水平仪可以用于调整和校准机械设备的水平度。

工程师可以根据合像水平仪的正负倾斜角度来调整机械零件的位置，以确保机器的正常运行。

航空航天在航空航天领域，合像水平仪被广泛用于飞机和航天器的姿态控制。

航空工程师可以通过合像水平仪测量的正负倾斜角度来调整飞行器的姿态，确保其平稳飞行。

合像水平仪的工作原理合像水平仪是一种常用的测量仪器，用于测量物体表面的水平度。

它通常由一个圆形的饼状玻璃管和一个液体组成。

合像水平仪的工作原理是基于液体的表面张力和重力的平衡关系。

一、液体的表面张力表面张力是液体分子之间的相互作用力，它使得液体表面处于一种拉紧的状态。

在液体内部，分子的相互引力相互抵消，因此在表面上只有向液体内部的作用力。

表面张力使得液体表面呈现出一种微小的凸起状态。

二、重力的作用在地球上，物体都会受到地球引力的作用，使得物体具有重量。

重力是指向地心的力，它作用在物体的质心。

重力的大小与物体的质量成正比，与物体的体积无关。

三、合像水平仪的饼状玻璃管中充满了液体，通常是酒精或水。

液体表面呈现出一个微小的弯曲，这是由于液体的表面张力所造成的。

当将合像水平仪放置在一个平面上时，液体的表面会自动调整到平衡状态。

合像水平仪的工作原理就是基于液体的表面张力和重力的平衡关系。

当物体倾斜时，重力会向倾斜的方向产生一个分力。

这个分力会使得液体表面呈现出不平衡的状态。

这种不平衡状态会导致液体表面产生微小的曲面，曲面的凹凸程度与倾斜的角度成正比。

通过观察饼状玻璃管中液体曲面的形状，我们就可以判断物体是否水平。

当物体完全水平时，液体表面呈现出一个完全平滑的曲面。

这是因为重力与液体的表面张力相互平衡，液体分子之间的相互作用力能够耗尽重力。

合像水平仪通常在建筑、测绘和工程等领域中广泛应用。

它能够快速准确地测量物体表面的水平度，提高工作的精度和效率。

总结：合像水平仪的工作原理基于液体的表面张力和重力的平衡关系。

通过观察液体表面的曲面形状，我们可以准确测量物体的水平度。

合像水平仪在建筑、测绘和工程等领域具有重要的应用价值，能够提高工作的精度和效率。
