HENAN DAYU WATER TREATMENT C0., LTD目录一、关键词 ...................................................................................................... - 2 -二、工作原理 .................................................................................................. - 3 -三、工艺流程（见附图）.............................................................................. - 4 -四、设备结构及形式 ...................................................................................... - 4 -五、系统设备使用条件 .................................................................................. - 5 -六、系统设备运行和操作规程...................................................................... - 8 -七、系统设备故障分析及处理.................................................................... - 13 -八、运行记录： ............................................................................................ - 13 -九、易损件清单： ........................................................................................ - 14 -一、关键词1、混床：在同一个交换器内，将阴、阳离子交换树脂按照一定的体积比例进行填装，在均匀混合状态下，进行阴、阳离子交换，从而除去水中的盐分，称为混合床除盐处理。

混合离子交换器用户手册一、工艺原理：原理特点：本公司生产的混合离子交换器（简称混床），在脱盐水工程中，用于二级脱盐水的制备，被处理的水由上向下流经按一定的比例配比装填并混合形成的强酸、碱树脂层来制取成品水。

均匀混合的树脂层中，阳树脂与阴树脂紧密地交错排列，每一对阳树脂与阴树脂颗粒似于一组复床，混床就象无数组串联运行的复床。

通过混合离子交换后进入水中的氢离子与氢氧离子会立即生成电离度很低的水分子（H2O），很少可能形成阳离子或阴离子交换时的反离子，使交换反应进行的十分彻底，因而能制取纯度相当高的成品水。

混床的再生工艺较阳、阴床的再生工艺复杂，混床树脂层失效后，需先对床中树脂进行反洗分层，使阳树脂与阴树脂彻底分离，然后分别对阳、阴树脂进行再生、清洗、恢复交换能力并均匀混合，方可继续投入运行。

二、技术参数：1.进水： 一级脱盐水或RO产水2.出水水质： 2-15MΩ·cmSiO2泄漏<100ug/l，PH接近中性3.工作压力: < 0.6MPa4.工作温度: 5-45℃5.运行流速: 40-60m/h6.水反洗强度: 8-12m/h7.再生流速:4-6m/h8.再生液浓度: 4-5%9.填料高度: 阳树脂001X7\阴树脂201X7：500\1000三、结构形式：设备由本体、布水装置、集水装置、外配管及仪表取样装置等组成。

进水装置为上进水、挡板布水，集水装置为多孔板滤水帽集水；设备的本体外部配管配带阀门并留有压力取样接口，便于用户现场安装和实现装置正常运行。

四. 设备的安装1）安装前检查土建基础是否按设计要求施工。

2）设备按设计图纸进行就位，调整支腿垫铁并检查进出口法兰的水平度和垂直度。

3）将设备和基础预埋铁板焊接固定，固定后再次校验进出口法兰的水平度和垂直度。

4）将设备本体配管按编号区分后依设计图纸进行组装，每段管道组装前应用干净抹布对内壁进行清洁工作，组装后应保持配管轴线横平竖直，阀门朝向合理（手动阀手柄朝前，气动阀启动头朝上）。

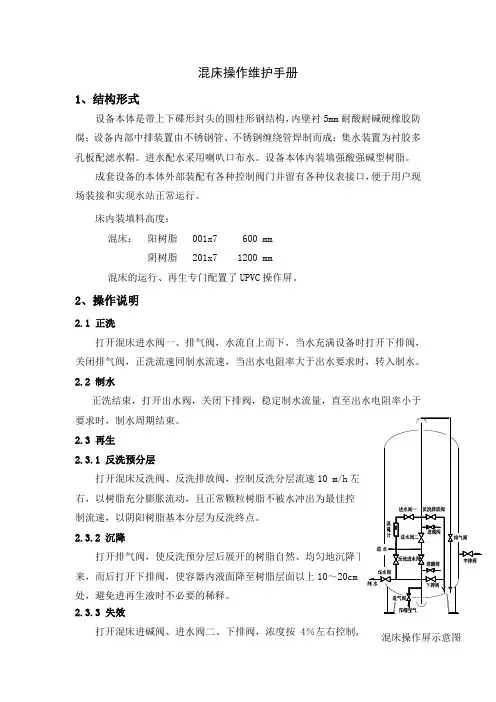

混床操作维护手册1、结构形式设备本体是带上下碟形封头的圆柱形钢结构，内壁衬5mm耐酸耐碱硬橡胶防腐；设备内部中排装置由不锈钢管、不锈钢缠绕管焊制而成；集水装置为衬胶多孔板配滤水帽。

进水配水采用喇叭口布水。

设备本体内装填强酸强碱型树脂。

成套设备的本体外部装配有各种控制阀门并留有各种仪表接口，便于用户现场装接和实现水站正常运行。

床内装填料高度：混床：阳树脂 001x7 600 mm阴树脂 201x7 1200 mm混床的运行、再生专门配置了UPVC操作屏。

2、操作说明2.1 正洗打开混床进水阀一、排气阀，水流自上而下，当水充满设备时打开下排阀，关闭排气阀，正洗流速同制水流速，当出水电阻率大于出水要求时，转入制水。

2.2 制水正洗结束，打开出水阀，关闭下排阀，稳定制水流量，直至出水电阻率小于要求时，制水周期结束。

2.3 再生2.3.1 反洗预分层打开混床反洗阀、反洗排放阀，控制反洗分层流速10 m/h左右，以树脂充分膨胀流动，且正常颗粒树脂不被水冲出为最佳控制流速，以阴阳树脂基本分层为反洗终点。

2.3.2 沉降打开排气阀，使反洗预分层后展开的树脂自然、均匀地沉降下来，而后打开下排阀，使容器内液面降至树脂层面以上10～20cm处，避免进再生液时不必要的稀释。

2.3.3 失效打开混床进碱阀、进水阀二、下排阀，浓度按4％左右控制,并注意当喷射混床操作屏示意图器进水流量发生变化时, NaOH吸入量也会发生变化,要加以调整；进碱时间45分钟左右。

2.3.4 反洗分层打开混床反洗阀、反洗排放阀，控制反洗分层流速10 m/h左右，以树脂充分膨胀流动，且正常颗粒树脂不被水冲出为最佳控制流速，以阴阳树脂分层界限分明为反洗终点。

反洗结束时应缓慢关闭反洗阀，使树脂颗粒逐步沉降，以达到最佳分层效果。

如一次操作未达要求，可重复操作以达到满意的效果。

2.3.5 沉降打开排气阀，使反洗分层时展开的树脂自然沉降下来，并打开中排阀，使容器内液面降至树脂层面以上10～20 cm处，避免进再生液时不必要的稀释。

可编辑修改精选全文完整版
混床工艺原理
所谓混床就是将阴、阳树脂按一定比例均匀混合装在同一个交换器中，并在运行前混合均匀，所以混床可以看作是由许多阴阳树脂交错排列而组成的多级复床，水通过混床就能完成许多
级阴、阳离子交换过程，而且是同时交错进行的，经H离子交换所产生的H+和经OH离子
交换所产生的OH-都不会累积起来，而是马上互相中和生成H2O，基本上消除了反离子的影响，这就使交换反应进行得十分彻底，出水水质很好。

整套混床装置包括混床及酸碱再生系统，酸碱再生系统包括酸储罐、碱储罐、酸计量箱、碱
计量箱、喷射器及树脂捕捉器等。

混床有三个视镜，（1）下视镜的作用是分层时观察阴阳
树脂分层情况（2）中视镜作用是再生时观察床内水位（3）上视镜作用是反洗时观察树脂膨
胀的情况
混床出水DDL＞0.5μs/cm，Na+＞10μg/L，SiO22-＞20μg/L时，应停止运行，解列再生
再生操作。

一、关键词1、混床：在同一个交换器内，将阴、阳离子交换树脂按照一定的体积比例进行填装，在均匀混合状态下，进行阴、阳离子交换，从而除去水中的盐分，称为混合床除盐处理。

2、脱碳器：装有填料、通过鼓风机送风去除水中的CO2（即去除HCO3-）的设备3、再生：树脂经过一段运行后，失去了其交换离子的能力，此时需不同的树脂通过不同的盐液、碱液、酸液等再生液进行浸泡，脱除树脂所吸附的离子，让树脂重新恢复其交换能力的过程叫再生。

再生过程包括反洗、进再生液、置换、正洗等步骤。

4、置换：树脂被再生液浸泡，盐液中的Na+、碱液中的OH-、酸液中的H+分别与不同树脂所吸附的离子进行交换，此过程叫置换。

5、两步法再生：分别进酸、碱，依次对阴、阳树脂进行再生。

6、同步法再生：分别同时进酸、碱通过阴、阳树脂，从中间排管排出混合再生废液，然后，分别同时进水对阴、阳树脂进行置换与清洗。

7、反洗：与运行时，水通过的方向相反。

8、正洗：与运行时，水通过的方向一致。

9、工作压力：进入系统各设备前的压力。

10、压差：系统各设备进、出口之间的压力差值。

11、工作温度：树脂进行交换可承受的温度。

二、工作原理 1、混床脱盐：在同一个交换器内，将阴、阳离子交换树脂按照一定的体积比例进行填装，在均匀混合状态下，进行阴、阳离子交换，从而除去水中的盐分，称为混合床除盐处理。

1．1工作过程:其工作原理可用下列反应式表示：++=R +H 2O1．2再生过程:混床经过一定的周期制水后，阴、阳树脂就会失去交换作用。

当混床工作至电导率增加到一定界限或二氧化硅超标时，就得对阴、阳树脂进行交换再生，重新恢复阴、阳树脂的工作交换能力。

阳树脂再生交换反应式为：R = RH +OH R /-⎪⎪⎪⎩⎪⎪⎪⎨⎧⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫----++++HSiO HCO CL SO K Na Mg Ca 332422212121⎪⎪⎪⎩⎪⎪⎪⎨⎧+⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧----++++HSiO HCO CL SO KNa Mg Ca R 3324/22212121-++⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧++++CL H KNa Mg Ca 222121-+++++⎪⎪⎭⎪⎪⎬⎫+CL K Na Mg Ca RH 221221阴树脂再生交换反应式为：三、工艺流程（见附图） 工艺流程简述：A 、反渗透产水进入中间水箱。

HENAN DAYU WATER TREATMENT C0., LTD- 1 -混床用户使用说明一、 关键词1、混床：在同一个交换器内，将阴、阳离子交换树脂按照一定的体积比例进行填装，在均匀混合状态下，进行阴、阳离子交换，从而除去水中的盐分，称为混合床除盐处理。

2、脱碳器：装有填料、通过鼓风机送风去除水中的CO 2（即去除HCO 3-）的设备3、再生：树脂经过一段运行后，失去了其交换离子的能力，此时需不同的树脂通过不同的盐液、碱液、酸液等再生液进行浸泡，脱除树脂所吸附的离子，让树脂重新恢复其交换能力的过程叫再生。

再生过程包括反洗、进再生液、置换、正洗等步骤。

4、置换：树脂被再生液浸泡，盐液中的Na +、碱液中的OH -、酸液中的H +分别与不同树脂所吸附的离子进行交换，此过程叫置换。

5、两步法再生：分别进酸、碱，依次对阳、阴树脂进行再生。

6、同步法再生：分别同时进酸、碱通过阳、阴树脂，从中间排管排出混合再生废液，然后，分别同时进水对阴、阳树脂进行置换与清洗。

7、反洗：与运行时，水通过的方向相反。

8、正洗：与运行时，水通过的方向一致。

9、工作压力：进入系统各设备前的压力。

10、压差：系统各设备进、出口之间的压力差值。

11、工作温度：树脂进行交换可承受的温度。

二、 工作原理1、混床脱盐：在同一个交换器内，将阴、阳离子交换树脂按照一定的体积比例进行填装，在均匀混合状态下，进行阴、阳离子交换，从而除去水中的盐分，称为混合床除盐处理。

1．1工作过程:其工作原理可用下列反应式表示：RH ++OH R /- +⎪⎪⎪⎩⎪⎪⎪⎨⎧⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫----++++HSiO HCO CL SO K Na Mg Ca 332422212121 =R ⎪⎪⎪⎩⎪⎪⎪⎨⎧+⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧----++++HSiO HCO CL SO KNa Mg Ca R 3324/22212121+H 2O1．2再生过程:混床经过一定的周期制水后，阴、阳树脂就会失去交换作用。

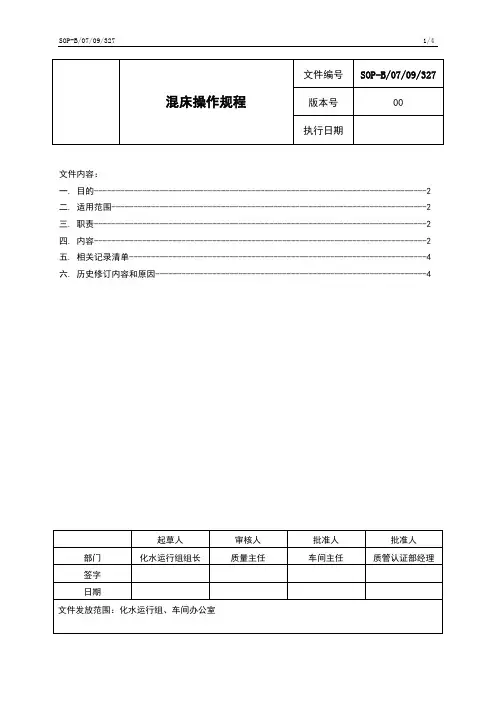

文件内容：一.目的----------------------------------------------------------------------------2二.适用范围------------------------------------------------------------------------2三.职责----------------------------------------------------------------------------2四.内容----------------------------------------------------------------------------2五.相关记录清单--------------------------------------------------------------------4六.历史修订内容和原因--------------------------------------------------------------4【目的】规范纯化水岗位运行过程中混床的操作及再生，保证其运行的正确性，从而延长设备使用寿命。

【适用范围】适用于纯化水系统的制水运行。

【职责】运行人员负责混床的操作及再生。

【内容】1.脱碳器原理脱碳器是根据享利定律，在温度一定时，水中溶解气体的多少，与气体在液面上的分压成正比，脱碳器就是根据这个原理工作的，饮用水经RO处理后水中的H2CO3将发生下列反应H2CO3→H2O+CO2↑，使这些气体分散到空气中去，减轻混床的工作负担，反应如下：2ROH+H2CO3→R2（HCO3）2+2H如何将这些气体分散到空气中去，脱碳器能很好的解决这个问题，它设计为水、气强制对流的运行方式，内填很多具有较强分散能力的空心球，使得进水尽可能的分散开，增加了汽水的接触面积，脱碳风机从下部强制吹入，把空气中CO2气体带走，达到除CO2的目的,使用时应注意观察脱碳器出气口状况，保证有充分的空气和水相接触。

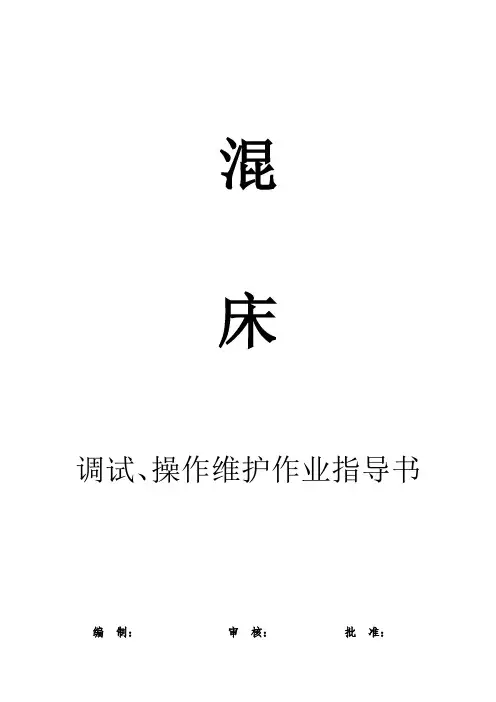

混床调试、操作维护作业指导书编制：审核：批准：混床1．混床设备介绍混床设备介绍及设备参数，单独填写。

1．2 混床的工作原理离子交换技术在水处理领域中有广泛的应用。

如水质软化、水质除盐、高纯水制取、工业废水处理、重金属及贵重金属回收等等。

混合床离子交换法，就是把阴、阳离子交换树脂放在同一个交换器中，并且在运行前将它们混合均匀。

所以，混合床可以看作是许多阴、阳树脂交错排列而组成的多级式复床，如以阴、阳混匀的情况推算，其级数约可达1000～2000级。

在混合床中，由于阴、阳树脂是相互混匀的，所以其阴、阳离子交换反应几乎是同时进行的。

或者说，水的阳离子交换和阴离子交换是多次交错进行的。

所以经Ｈ型交换所产生的H＋和经OH型交换所产生的OH－都不能累积起来，基本上消除了反离子的影响，交换反应进行得十分彻底，出水水质很高。

混合床中树脂失效后，应先将两种树脂分离，然后分别进行再生和清洗。

分离的方法一般是用水力筛分法，即用水反洗，利用阳树脂的湿真密度比阴树脂大的特点，使阳树脂处于下层，阴树脂处于上层。

再生清洗后，再将两种树脂混合均匀，又可投入运行。

对水质要求高时，混合床中所用的树脂必须是强酸性阳树脂和强碱性阴树脂。

如用强酸性、弱碱性树脂或弱酸性、强碱性树脂的混合床，则出水水质就会降低，但是由于弱碱性或弱酸性树脂容易再生，故可降低再生剂的用量。

一般来说，混合床做成固定式的。

原水由离子交换器的进水管从顶部进入交换器，在经过混合离子交换剂层时，阳、阴离子几乎同时被氢离子和氢氧离子所取代生成电离度很低的水分子。

经离子交换后的水通过下部配水系统输出，很少可能形成阳离子或阴离子交换时的反离子，可以使交换反应进行得十分彻底。

以NaCl代表水中无机盐类，水质除盐的基本反应可以用下列方程式表达：RH+ ROH +NaCl RNa+ RCl +H2O1．3混床的运行（1）手动投运①确认提升泵，多介质过滤器的操作面板的“集中/就地”按钮处于就地状态。

混床操作维护手册1、结构形式设备本体是带上下碟形封头的圆柱形钢结构，内壁衬5mm耐酸耐碱硬橡胶防腐；设备内部中排装置由不锈钢管、不锈钢缠绕管焊制而成；集水装置为衬胶多孔板配滤水帽。

进水配水采用喇叭口布水。

设备本体内装填强酸强碱型树脂。

成套设备的本体外部装配有各种控制阀门并留有各种仪表接口，便于用户现场装接和实现水站正常运行。

床内装填料高度：混床：阳树脂 001x7 600 mm阴树脂 201x7 1200 mm混床的运行、再生专门配置了UPVC操作屏。

2、操作说明2.1 正洗打开混床进水阀一、排气阀，水流自上而下，当水充满设备时打开下排阀，关闭排气阀，正洗流速同制水流速，当出水电阻率大于出水要求时，转入制水。

2.2 制水要求时，制水周期结束。

2.3 再生2.3.1 反洗预分层打开混床反洗阀、反洗排放阀，控制反洗分层流速10 m/h右，以树脂充分膨胀流动，且正常颗粒树脂不被水冲出为最佳控制流速，以阴阳树脂基本分层为反洗终点。

2.3.2 沉降来，而后打开下排阀，使容器内液面降至树脂层面以上10～处，避免进再生液时不必要的稀释。

2.3.3 失效打开混床进碱阀、进水阀二、下排阀，浓度按4％左右控制器进水流量发生变化时, NaOH吸入量也会发生变化,要加以调整；进碱时间45分钟左右。

2.3.4 反洗分层打开混床反洗阀、反洗排放阀，控制反洗分层流速10 m/h左右，以树脂充分膨胀流动，且正常颗粒树脂不被水冲出为最佳控制流速，以阴阳树脂分层界限分明为反洗终点。

反洗结束时应缓慢关闭反洗阀，使树脂颗粒逐步沉降，以达到最佳分层效果。

如一次操作未达要求，可重复操作以达到满意的效果。

2.3.5 沉降打开排气阀，使反洗分层时展开的树脂自然沉降下来，并打开中排阀，使容器内液面降至树脂层面以上10～20 cm处，避免进再生液时不必要的稀释。

2.3.6 再生：采取分步再生①进碱打开混床进碱阀、中排阀、反洗进水阀，进碱阀进碱与反洗进水阀进水同步进行，碱、水从中排口排出。
