画电气原理图教程
当我们需要绘制电气原理图时，通常需要使用一些基本的符号和线路连接来表示不同的电气元件和连接关系。
下面是一个简单的电气原理图绘制教程，帮助您快速上手。
1. 绘制电源：
使用一条直线表示电源，通常用两条平行的线，上面标注电源的正负极。
2. 绘制电阻：
使用一个波浪线表示电阻，同时标明电阻的阻值。
3. 绘制电容：
使用两条平行的直线表示电容，中间加上两个大于号（>>）来表示电容的极板。
4. 绘制电感：
使用一个半圆加上一个带箭头的直线表示电感，箭头表示电感的方向。
5. 绘制开关：
使用一个带弯曲线的直线表示开关，用来表示开关的打开或关闭状态。
6. 连接元件：
使用直线将不同的元件连接起来，线与线之间使用小弧线平滑连接。
7. 添加标记：
在电气原理图的适当位置上添加标记，用来标注元件的名称、编号等信息。
通过以上步骤，您可以绘制出一个基本的电气原理图。
当然，在实际应用中，还可能会涉及更多的电气元件和连接方式，但以上的基本教程可以帮助您快速上手电气原理图的绘制。
请注意，在绘制电气原理图时，确保元件的连接关系正确无误，以确保电路的正常工作。

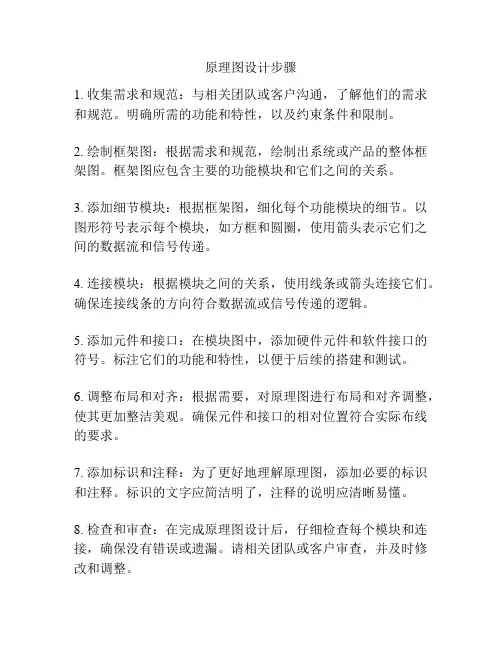

原理图设计步骤
1. 收集需求和规范：与相关团队或客户沟通，了解他们的需求和规范。
明确所需的功能和特性，以及约束条件和限制。
2. 绘制框架图：根据需求和规范，绘制出系统或产品的整体框架图。
框架图应包含主要的功能模块和它们之间的关系。
3. 添加细节模块：根据框架图，细化每个功能模块的细节。
以图形符号表示每个模块，如方框和圆圈，使用箭头表示它们之间的数据流和信号传递。
4. 连接模块：根据模块之间的关系，使用线条或箭头连接它们。
确保连接线条的方向符合数据流或信号传递的逻辑。
5. 添加元件和接口：在模块图中，添加硬件元件和软件接口的符号。
标注它们的功能和特性，以便于后续的搭建和测试。
6. 调整布局和对齐：根据需要，对原理图进行布局和对齐调整，使其更加整洁美观。
确保元件和接口的相对位置符合实际布线的要求。
7. 添加标识和注释：为了更好地理解原理图，添加必要的标识和注释。
标识的文字应简洁明了，注释的说明应清晰易懂。
8. 检查和审查：在完成原理图设计后，仔细检查每个模块和连接，确保没有错误或遗漏。
请相关团队或客户审查，并及时修改和调整。
9. 输出和备份：将原理图设计输出为可打印的文件格式，如PDF或图像文件。
同时，将原理图保存为电子文件，以备后续修改和维护使用。
10. 维护和更新：根据实际需求和后续的改进，及时更新和维护原理图设计。
确保它与实际系统或产品的实现保持一致，并及时反映任何更改或修正。

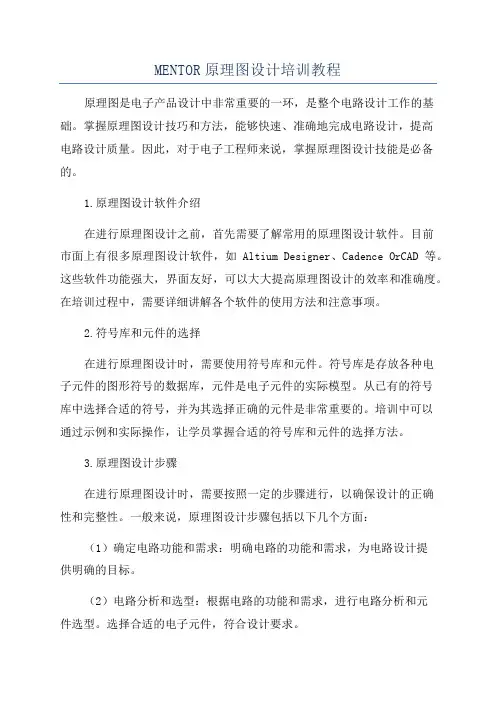

MENTOR原理图设计培训教程原理图是电子产品设计中非常重要的一环，是整个电路设计工作的基础。
掌握原理图设计技巧和方法，能够快速、准确地完成电路设计，提高电路设计质量。
因此，对于电子工程师来说，掌握原理图设计技能是必备的。
1.原理图设计软件介绍在进行原理图设计之前，首先需要了解常用的原理图设计软件。
目前市面上有很多原理图设计软件，如Altium Designer、Cadence OrCAD等。
这些软件功能强大，界面友好，可以大大提高原理图设计的效率和准确度。
在培训过程中，需要详细讲解各个软件的使用方法和注意事项。
2.符号库和元件的选择在进行原理图设计时，需要使用符号库和元件。
符号库是存放各种电子元件的图形符号的数据库，元件是电子元件的实际模型。
从已有的符号库中选择合适的符号，并为其选择正确的元件是非常重要的。
培训中可以通过示例和实际操作，让学员掌握合适的符号库和元件的选择方法。
3.原理图设计步骤在进行原理图设计时，需要按照一定的步骤进行，以确保设计的正确性和完整性。
一般来说，原理图设计步骤包括以下几个方面：（1）确定电路功能和需求：明确电路的功能和需求，为电路设计提供明确的目标。
（2）电路分析和选型：根据电路的功能和需求，进行电路分析和元件选型。
选择合适的电子元件，符合设计要求。
（3）画出电路拓扑结构：根据电路分析结果，画出电路的拓扑结构。
通过正确连接元件和引脚，形成电路的基本结构。
（4）完善电路连接和调整：在电路拓扑结构的基础上，进一步完善电路的连接。
根据实际需求，调整元件的连接方式和引脚的连接关系，确保电路的正确性和稳定性。
（5）电源和地线的设计：在原理图中，电源和地线的设计非常重要。
正确选择电源模块，并合理布局电源和地线，可以提高电路的工作稳定性和抗干扰能力。
（6）原理图的整理和文档化：完成原理图的设计后，需要进行整理和文档化。
包括添加必要的标注、注释和说明，使得原理图更加易读和易懂。
4.常见问题和错误分析在进行原理图设计时，可能会遇到一些常见的问题和错误。
原理图的设计步骤
1. 收集所需的原理图设计信息和材料，包括电子元件规格、连线要求等。
2. 描绘电源部分的原理图设计，包括输入电源和电源调节电路。
3. 着手设计控制电路、信号处理电路和数据处理电路的原理图，根据设计需求确定电子元件的布局和连线方式。
4. 绘制连接传感器和执行器的原理图，保证信号传输和控制传递的准确性。
5. 在整个原理图上添加必要的标记和注释，以便于准确理解和使用。
6. 审查和优化原理图设计，确保电路设计符合要求并没有错误。
7. 在绘制完成后，进行原理图的详细审查和验证，确认没有遗漏或错误的电子元件及其连接。
8. 输出原理图设计，可以使用专业绘图软件绘制电子原理图文件，并保存备份。
9. 向相关的工程师或技术人员进行原理图设计的解释和说明，帮助理解和实施电路设计。
10. 根据反馈意见和实际需求，进行必要的修改和改进，以优化原理图设计。

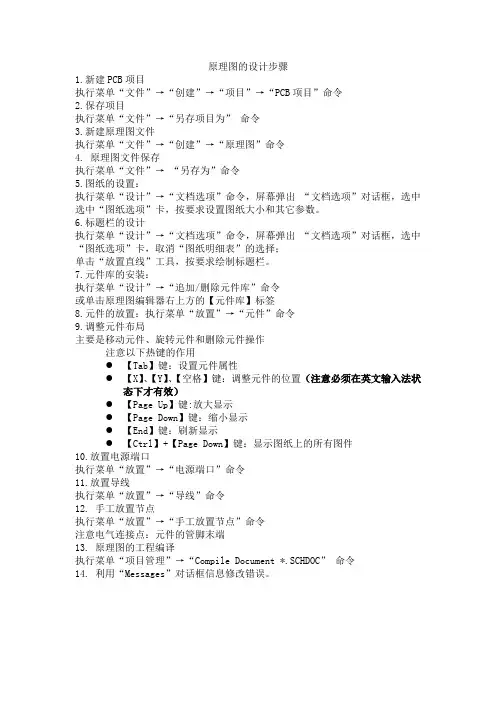

原理图的设计步骤1.新建PCB项目执行菜单“文件”→“创建”→“项目”→“PCB项目”命令2.保存项目执行菜单“文件”→“另存项目为”命令3.新建原理图文件执行菜单“文件”→“创建”→“原理图”命令4. 原理图文件保存执行菜单“文件”→“另存为”命令5.图纸的设置：执行菜单“设计”→“文档选项”命令，屏幕弹出“文档选项”对话框，选中选中“图纸选项”卡，按要求设置图纸大小和其它参数。
6.标题栏的设计执行菜单“设计”→“文档选项”命令，屏幕弹出“文档选项”对话框，选中“图纸选项”卡，取消“图纸明细表”的选择；单击“放置直线”工具，按要求绘制标题栏。
7.元件库的安装：执行菜单“设计”→“追加/删除元件库”命令或单击原理图编辑器右上方的【元件库】标签8.元件的放置：执行菜单“放置”→“元件”命令9.调整元件布局主要是移动元件、旋转元件和删除元件操作注意以下热键的作用●【Tab】键：设置元件属性●【X】、【Y】、【空格】键：调整元件的位置（注意必须在英文输入法状态下才有效）●【Page Up】键:放大显示●【Page Down】键：缩小显示●【End】键：刷新显示●【Ctrl】+【Page Down】键：显示图纸上的所有图件10.放置电源端口执行菜单“放置”→“电源端口”命令11.放置导线执行菜单“放置”→“导线”命令12. 手工放置节点执行菜单“放置”→“手工放置节点”命令注意电气连接点：元件的管脚末端13. 原理图的工程编译执行菜单“项目管理”→“Compile Document *.SCHDOC”命令14. 利用“Messages”对话框信息修改错误。
电路原理图设计原理图设计是电路设计的基础，只有在设计好原理图的基础上才可以进行印刷电路板的设计和电路仿真等。
本章详细介绍了如何设计电路原理图、编辑修改原理图。
通过本章的学习，掌握原理图设计的过程和技巧。
3.1 电路原理图设计流程原理图的设计流程如图 3-1 所示 . 。
图 3-1 原理图设计流程原理图具体设计步骤：（ 1 ）新建原理图文件。
在进人 SCH 设计系统之前，首先要构思好原理图，即必须知道所设计的项目需要哪些电路来完成，然后用 Protel DXP 来画出电路原理图。
（ 2 ）设置工作环境。
根据实际电路的复杂程度来设置图纸的大小。
在电路设计的整个过程中，图纸的大小都可以不断地调整，设置合适的图纸大小是完成原理图设计的第一步。
（ 3 ）放置元件。
从元件库中选取元件，布置到图纸的合适位置，并对元件的名称、封装进行定义和设定，根据元件之间的走线等联系对元件在工作平面上的位置进行调整和修改使得原理图美观而且易懂。
（ 4 ）原理图的布线。
根据实际电路的需要，利用 SCH 提供的各种工具、指令进行布线，将工作平面上的器件用具有电气意义的导线、符号连接起来，构成一幅完整的电路原理图。
（ 5 ）建立网络表。
完成上面的步骤以后，可以看到一张完整的电路原理图了，但是要完成电路板的设计，就需要生成一个网络表文件。
网络表是电路板和电路原理图之间的重要纽带。
（ 6 ）原理图的电气检查。
当完成原理图布线后，需要设置项目选项来编译当前项目，利用 Protel DXP 提供的错误检查报告修改原理图。
（ 7 ）编译和调整。
如果原理图已通过电气检查，那么原理图的设计就完成了。
这是对于一般电路设计而言，尤其是较大的项目，通常需要对电路的多次修改才能够通过电气检查。
（ 8 ）存盘和报表输出： Protel DXP 提供了利用各种报表工具生成的报表（如网络表、元件清单等），同时可以对设计好的原理图和各种报表进行存盘和输出打印，为印刷板电路的设计做好准备。
第 4 章 Altium Designer 原理图绘制基础〔LM317 的路径与软件版本相关系，该文路径是基于 winter09 的〕实验目的1、掌握 Altium Designer 原理图环境的根本使用方法；2、掌握 Altium Designer 原理图中元器件的摆放、连接、元件属性的更正等操作；3. 掌握元件自动编号的方法；4. 掌握原理图元件库的增加、更正和使用；5. 理解和掌握网络标号的用法。
实验原理本实验经过绘制一个应用电路的电源模块原理图，来熟悉 Altium Designer的原理图的绘制方法。
实验内容用 Altium Designer设计一个应用电源模块的原理图，该电路采用两套输入电源〔均为 5~9 伏〕分别经过变换后、获取两套输出电压，一种是，另一种是，为了实现这个目标可以使用两套 LM317S 芯片，其封装为 SOT223。
将所需用到的元器件摆放在原理图上，更正元器件属性使其吻合电子线路的表记标准，元器件的参数吻合自己的设计；距离近的用导线连接，距离远的可以用网络标号连接。
电路原理图：图 1 电源原理图实验步骤1、在桌面新建文件夹“ MY SCH〞，翻开桌面上的 Altium Designer Winter 09，新建工程，工程名称为“ power supply〞，点击保存，选择保存在新建的文件夹内。
2、在工程中新建原理图文件，并保存到方才的文件夹内。
3、翻开原理图，增加元件库文件a) 单击翻开编写界面右侧的 Libraries(若是右侧没有那么可点击右下方的Systems---libraise 进行增加 )b) 点击翻开上图中左上角的 libraries ，点击 Add libraies选择增加以下两个常用集成库文件和 LM317s 所在的库文件〔路径与详尽安装路径相关〕C：\program File\Altium Designer winter09\Library\Miscellaneous Devices. IntLib C：\program File\Altium Designer winter09\Library\Miscellaneous Connector. IntLibC:\Program Files\Altium Designer Summer 09\Library\National Semiconductor\NSC 〔注：版本的是 NSC mgt voltage regulator〕4. 选择、放置元件以及放置电源符号和地符号。
原理图设计教程标题: 原理图设计教程1. 引言原理图是电路设计中非常重要的一部分，它通过图形符号表示电路中各个元器件的连接关系和功能。
本教程将介绍原理图设计的基本原理和步骤，帮助读者快速掌握原理图设计技能。
2. 原理图设计的基本原理在进行原理图设计时，有几个基本原理需要遵循：a. 电路的连线应以直线或弧线的形式呈现，避免交叉或交错，保持直观性和美观性；b. 电路元件和电源等应该采用统一的符号标识，以便易于辨认和理解；c. 不同功能模块的电路应该有明确的界限，可以使用方框或虚线来表示；d. 需要特别强调或标记的部分可以使用颜色、加粗等方式进行突出显示。
3. 原理图设计的步骤a. 确定电路功能：根据需求确定电路的功能模块和元件；b. 选择元件：根据电路功能选择合适的元件，并使用统一的符号标识；c. 连接元件：根据电路功能和元件特性，使用直线或弧线将元件按照正确的连接关系连接起来；d. 添加电源：根据电路的供电要求，在适当的位置添加电源符号，并连接到相关元件上；e. 调整布局：根据原理图的复杂程度和组成部分，调整元件的布局，保证电路的清晰和可读性；f. 检查错误：检查电路中是否存在连线错误、符号错误或其他问题，并进行修改；g. 完成原理图：确认无误后保存原理图文件，并根据需要导出为其他格式，如图片或PDF。
4. 实例演示以下是一个简单的原理图设计的实例，演示了LED灯的驱动电路。
[示例原理图]- 描述：该电路由电源、开关、电阻和LED灯组成，通过开关控制LED灯的开关状态；- 连接：电阻与LED灯串联，电源正极连接到LED的正极，电源负极和开关连接到电阻的一端，开关的另一端与LED的负极相连；- 元件：电源使用标准的符号表示，LED使用LED灯的图形符号，电阻使用直线和箭头的组合表示；- 电源：电路使用3V电池作为电源，标明正负极。
5. 结论通过本教程的学习，你应该掌握了原理图设计的基本原理和步骤。
希望这些知识能够帮助你进行更高效、准确的原理图设计工作。
绘制原理图步骤（精）设计原理图步骤一、新建设计工程（也称为“设计任务”）建议存储在自己的U盘里，以备后用。
(若设了密码，其用户名为“admin”)二、新建一个原理图文件（可以修改原理图名）三、设置参数1、设置图纸：Design→Option1）设置纸张大小：A4；2）图纸方向：横向（Landscape）；3）图纸标题栏（Title Block）：选择标准形式；4）设置图纸网格“Snap”：“捕获栅格”，可以改变光标每次移动的最小距离。
系统默认值为10 mil，即1/1000英寸；“Visible”：选中此项表示网格可见；如果将“Snap”和“Visible”设置为相同的数值，那么光标每次移动一个网格；如果将“Snap”数值设置为“Visible”数值的一半，那么光标每次移动半个网格。
5）设置电气栅格（设为默认）“Electrical Grids”：如果选中，系统会以“Grid Range”栏中设置的值为半径，以光标所在位置为中心，向四周搜索电气节点。
如果在电气栅格的范围内有电气节点，光标自动移到该节点上，并且在该节点上显示一个圆亮点；如果不选中此项复选框，则无自动寻找电气节点的功能。
2、参数设置：Tool→PreferencesSchematic选项卡中：Auto-Junction：选中的话，导线连接时在T形交叉点自动放置节点，表示导线电气连接。
（选中）Drag Orthogonal：选中的话，导线走线是直线或垂直移动，否则任意方向走线。
（选中）其余均为默认状态。
四、添加元件库建议添加“Miscellaneous Devices.ddb”、“Protel DOS Schematic Libraries.ddb”两个元件库。
一次不能装入过多的元件库，用那个库就添加那个库，若装入过多，就会占用系统较大的内存空间，系统容易死机。
Find：在整个库里边进行查找元件。
其中“By Library Reference”按照元件名称查找；“By Description”按照元件描述栏的资料进行查找。
Protel DXP原理图设计基础DXP支持多种格式的元件库文档，如*.schlib、*.lib、*.intlib、*vhdlib、*.pcblib等。
整合库是指将原理图元件库及原理图元件库相关联的用于PCB的封装库、用于仿真的信号完整性模型等整合到一起而形成的元件库。
4.1 元件库编辑器4.1.1 启动元件库编辑器file-new-schematic library4.1.2 工具栏DXP原理图元件库编辑器为用户提供了五个工具栏：标准工具栏、绘图工具栏、IEEE符号工具栏、项目管理工具栏、显示模式工具栏。
1、标准工具栏执行菜单命令view-toolbars-schlibstandard，可切换标准工具栏显现或隐藏。
该工具栏使用方法与schematic标准工具栏上对应工具的使用方法相同。
2、绘图工具栏执行命令view-toolbars-schlibdrawing。
可显现或隐藏绘图工具栏。
3. IEEE符号工具栏使用该工具栏上的命令，可以在所创建的元件引脚上放置IEEE的各种标准符号。
执行菜单命令view-toolbars-sch lib IEEE，可实现IEEE符号工具栏的显现或隐藏。
执行菜单命令place-IEEE symbol菜单上也都有一个对应的命令。
4、项目管理工具栏5、显示模式工具栏1、mode按钮：单击该按钮可从弹出的下拉列表中当前原件选择一种显示模式。
元件模式有normal、de-morgan和IEEE三种，并不是所有元件库都有这三种模式。
2、添加按钮：可为当前元件添加一种显示模式。
3、删除按钮：可删除当前显示模式。
4、前移按钮：可切换到前一种显示模式。
5、后移按钮：可切换到下一种显示模式。
执行菜单view-toolbars-mode，可实现mode工具栏的显现或隐藏。
4.2 元件库的管理4.2.1 元件库编辑管理器元件库编辑管理器共有四个区域：components（元件）区域、aliases（别名）区域、pins（引脚）区域、model（元件模式）区域。
1、元件区域该区域的功能主要是快速查找、放置元件、添加新元件、删除原件和编辑元件等。
1）第一行编辑框：用于筛选元件。
当在该框输入元件名的开始字符时，在元件列表中将会快速显示以这些字符开头的元件，输入“14”，则显示如图所示。
以C:\Program Files\Altium\Examples\4 portserial interface\libraries\4 port serialinerface.schlib为例。
2）放置按钮：将元件列表中所选择的元件放置在原理图中。
3）添加按钮：添加新元件。
4）删除按钮：从元件库中删除所选取的元件。
5）编辑按钮：对所选择元件进行编辑。
2、aliases区域用来设置所选元件的别名。
3、pins区域将当前工作中的元件引脚的名称及状态列于表中，显示引脚信息。
1）add按钮：向所选择的元件添加新的引脚。
2）delete按钮：删除所选择的引脚。
注意：单击该按钮，不会出现对话框，直接删除引脚。
3）edit按钮：编辑引脚属性。
4、model区域指定元件的PCB封装、信号完整性或仿真模型、VHDL模型等。
指定的元件模式可以连接和映射到原理图的元件上。
1）add按钮：给元件添加一个新的模型。
2）delete按钮：删除元件的一个模型。
3）edit按钮：编辑元件的模型。
4.2.2 tools菜单下的元件管理命令sch lib环境下的tools菜单为设计者提供了管理元件的各种命令。
线面简单家少常用菜单项的功能。
1）new component：用来创建一个元件。
2）remove component：用来从当前元件库中删除所选中的元件。
3）remove duplicates：删除元件库中重复的元件。
4）rename component：对指定的元件重命名。
5）copy component：对所选中的元件复制到指定的元件库中。
6）move component：将当前选中的元件移到指定的元件库中。
7）new part：同绘图栏上的Part工具。
8）remove part：删除多组件器件中的组件。
9）updata schematics：用于将元件库编辑器所做的修改，更新到打开的原理图中。
10）find component：搜索元件功能。
11）component properties：打开元件属性编辑对话框。
12）parameter manager：启动变量管理器对话框。
13）document options：打开工作环境设置对话框。
14）schematic preferences：打开原理图属性对话框。
15）mode子菜单：同模式显示菜单栏mode。
16）goto子菜单：用来快速定位对象。
（1）next part：切换到多组件器件的下一个组件。
（2）previous part：切换到多组件期间的前一个组件。
（3）first component：切换到元件库中的第一个元件。
（4）next component：切换到元件库中的下一个元件。
（5）previous component：切换到元件库中的下一个元件。
（6）last component：切换到元件库中的最后一个元件。
4.3 设计元件在制作新的元件之前，应该先创建一个原理图元件库。
1、file-new-schematic library。
2、执行菜单命令file-save as，对该文件重新命名，并保存在适当目录下。
3、单击原理图元件库管理面板标签sch library，打开原理图元件库管理面板SCH library。
4.3.1 制作一个新元件执行菜单命令tools-new component，在当前打开的元件库内创建一个新元件。
绘制一个AT89C2051单片机。
1、绘制元件的外形元件的外形是元件符号的轮廓，元件轮廓不具备电气特性。
1）确定参考点。
edit-jump-origin（快捷键ctrl+home）。
使光标指向图纸的原点，并自动将图纸放在编辑器的中心位置。
2）执行菜单tools-document options（快捷键T,D)，打开library editor workspace对话框。
设定捕捉格栅为10、自定义图纸尺寸为800*600，其他选项采用默认值。
3)要创建AT89C2051单片机，先定义元件边框。
执行菜单命令place-rectangle（P,R),设置矩形坐标为（-50，-90）、（-50,90）、（50,90）和（50，-90），在该区域内放置一个矩形。
2、添加元件引脚元件引脚给出了一个元件的电气属性，同时又定义了该元件上的电气连接点。
每个引脚又具有图形属性，如引脚的长度、颜色、宽度等。
1）执行菜单命令place-pins（p,p)，或直接单击绘图工具栏sch libdrawing上的放置引脚工具。
2）放置之前，按tab键显示pinproperties对话框，在对话框可以编辑引脚的属性。
3）按表中设置各引脚属性和在元件的边框上放置引脚。
4）执行菜单命令file-save（ctrl+s），或直接单击保存按钮，保存编辑后的元件库。
3、设置元件属性每个元件都有与其相关联的属性，例如默认标识、PCB封装、仿真模块及各种变量等。
1）打开sch library面板，从元件列表内选择要编辑的元件。
单击edit按钮，则显示library component properties对话框。
2)在designator输入栏内输入默认的元件标识；在comment输入栏内输入默认的元件标注，如AT89C2051。
3）在models区域为该元件添加PCB封装。
单价add，显示添加新模块对话框。
4）加载封装元件。
单价browse，显示浏览元件库对话框。
如果在下拉列表中没有找到需要的封装元件库，则需要单击右边的...按钮，出现可用元件库对话框。
如在没有找到需要的元件库，在单击install按钮，选择需要的PCB元件库。
本例是在“C:\ProgramFiles\Altium\Library\PCB目录下的Dual-LinePackage.Pcblib”元件库。
5）从模块列表内选择"DIP-20"模块。
6)如果需要，可以元件属性对话框左下角单击editpins按钮，显示元件引脚编辑器对话框。
7）完成上述设置后，执行菜单命令file-save，保存对元件库的编辑。
实际上也可以在“SCH Library”面板的模块窗口“model”内单击"ADD“按钮，为元件添加各种模块。
操作方法同上。
4.3.2 给元件添加别名现在的半导体器件厂很多，同一功能器件，多个长在生产。
虽然功能、封装形式及引脚排列完全一样，但是元件型号并不完全一样。
例如8051单片机，intel公司的产品为8051，philips公司产品为89C51，Atmel公司的产品为AT89C51等。
对于这样的器件，没有必要单独创建一个元件，只需要为其中一个以创建的元件另外定义一个或多个别名即可。
以AT89C2051为例，介绍如何为元件定义别名。
例如：AT89C2051-12PC,AT89C2051-12SC,AT89C2051-12PI,AT89C2051-12SI。
具体操作如下：1）单击面板标签“SCHLibrary”，在“SCH Library”面板的“Aliases”窗口的“ADD”按钮，显示“NewComponent Alias”对话框。
4.3.3 复制元件为了提高效率，设计者习惯将常用的元件整理在自己创建的元件库中，其中复制其他元件库中的元件是最好的解决方式。
下面以复制motorola analog timercircuit.intlib元件内的MC1455BP1定时器为例。
1）file-open，在文件打开窗口内找到C:\ProgamFiles\Altium\library\motorola目录，然后选择motorola analog timercircuit.intlib元件库，单击打开。
单击yes在编辑器中打开，单击NO 将整合元件库加载到元件库管理面板。
2）在project面板上双击motorola analog timer circuit.schlib文档图标，打开该文件。
3）在SCH Library面板上选择要复制的元件MC1455BP1。
4）执行菜单命令tools-copy component，显示选择destination library对话框，此处应选择自己创建的元件库（必须处于打开状态）。
5）单击确定按钮完成。
重复以上步骤，可以复制多个元件。
最后执行菜单命令file-save，保存编辑的元件库。
6）关闭motorola analog timer circuit.schlib文档，单击project面板标签切换到project面板，用鼠标右键单击motorola analog timercircuit.libPKGwendang ,在快捷菜单内选择Close Project命令，单击NO放弃对motorolaanalog timer circuit.libPKG的修改。
