《南大梁高速碎石桩施工技术交底》

一、工程概况1. 工程名称：_______2. 施工单位：_______3. 施工地点：_______4. 施工内容：碎石桩施工5. 施工时间：_______至_______二、施工安全注意事项1. 人员安全1.1 施工人员必须经过专业培训，熟悉碎石桩施工工艺和安全操作规程。

1.2 佩戴好安全帽、安全带、防护眼镜等个人防护用品。

1.3 施工现场应设立安全警示标志，明确警示区域。

1.4 严禁酒后作业，确保施工人员精神状态良好。

2. 机械设备安全2.1 机械设备必须经过检验，确保设备完好，操作人员熟悉设备性能。

2.2 定期检查机械设备，发现故障及时维修。

2.3 施工现场应设立机械设备操作规程，明确操作流程和安全注意事项。

3. 施工环境安全3.1 施工现场应保持整洁，及时清理施工垃圾和杂物。

3.2 施工现场应设置排水沟，防止积水。

3.3 雨天施工时，注意防滑、防触电，确保施工安全。

三、施工技术要求1. 材料要求1.1 碎石应符合设计要求，质量应符合国家标准。

1.2 水泥应选用合格产品，水泥强度等级应符合设计要求。

1.3 水泥和碎石应按比例拌合均匀。

2. 施工工艺2.1 施工前应进行施工方案编制，明确施工工艺、施工顺序和安全措施。

2.2 碎石桩施工应按设计要求进行，确保桩位准确、桩径一致。

2.3 碎石桩施工过程中，应严格控制桩体质量，确保桩体密实。

3. 质量控制3.1 施工过程中，应严格按照施工规范和质量标准进行施工。

3.2 定期进行质量检查，发现问题及时处理。

3.3 完成施工后，应进行质量验收，确保工程质量符合设计要求。

四、应急处理1. 人员伤亡事故1.1 发现人员伤亡事故，立即停止施工，启动应急预案。

1.2 及时拨打急救电话，组织人员进行现场救援。

1.3 保护现场，配合相关部门进行调查处理。

2. 机械设备故障2.1 发现机械设备故障，立即停止使用，及时维修。

2.2 严禁使用故障机械设备进行施工。

3. 环境污染事故3.1 发现环境污染事故，立即停止施工，采取有效措施进行处理。

振动沉管碎石桩施工技术（1）碎石桩施工前先作试验桩、铺碎石垫层，施工时采用由里向外，由一边推向另一边，为减少制桩时对原土基的扰动，采用间隔跳打方式。

（2）桩基就位，校正桩管垂直度≤1.5%；校正桩管长度并符合设计桩长；设置投料口在桩管中间以上部位；在桩位处铺设少量碎石；（3）边振动边沉管至设计深度，每下沉0.5m留振30s；（4）稍提升桩管使桩尖脱落打开；（5）停止振动，灌料（每次加料为1m堆高的填料）、直至灌满为止；（6）启动拔管，拔管前留振1min，以后边振动边拔管，拔管速度需均匀且每拔管1m留振1min ；（7）根据单桩设计碎石用量确定第一次投料的成桩长度（约为桩管长度一半），进行多次反插直至桩管内碎石全部投出；（8）提升桩管，进行第二次投料直至灌满；（9）启动拔管，边振动边上拔，并进行多次反插，至管内碎石全部投出；反插深度应小于桩管长度的一半；（10）提升桩管高于地面停止振动，进行孔口投料（第三次投料）直至地表；（11）启动反插，并及时进行孔口补料至该桩设计碎石用量全部投完为止；孔口加压至前机架脚抬起，完成一根桩施工；（12）提升和反插速度必须均匀；反插深度由深到浅，每根桩反插次数视情况而定，一般不得少于12次；（13）施工过程中应及时挖除桩管带出泥土，孔口泥土不得掉入孔中；（14）施工过程中应记录沉桩深度、制桩时间、每次碎石灌入量、反插次数等；（15）施工过程中如发现土层中夹有大于1.0m厚的淤泥层或沉桩困难应立即停工，并报告有关部门及时处理；（16）施工完毕，测量整平标高，整理施工记录。

碎石桩在施工结束7d后进行检测，桩间土标准贯入试验N63.5≥8击，则认为处理达到要求；否则，应加测标准贯入试验，如N63.5≥8击，方可认为达到设计要求。

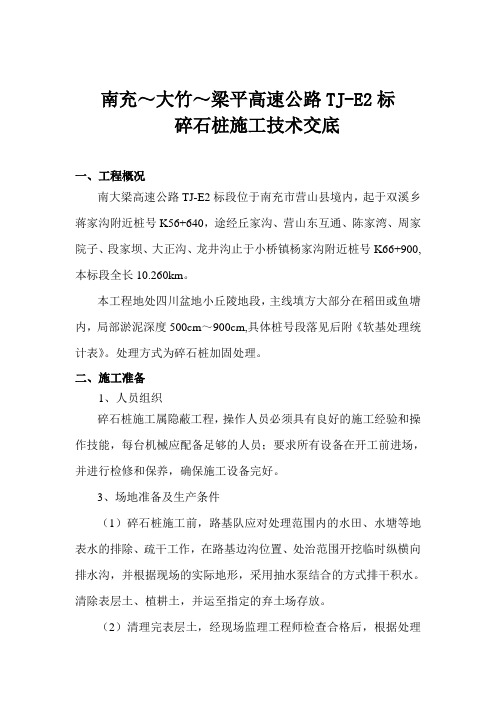

南充～大竹～梁平高速公路TJ-E2标碎石桩施工技术交底一、工程概况南大梁高速公路TJ-E2标段位于南充市营山县境内，起于双溪乡蒋家沟附近桩号K56+640，途经丘家沟、营山东互通、陈家湾、周家院子、段家坝、大正沟、龙井沟止于小桥镇杨家沟附近桩号K66+900,本标段全长10.260km。

本工程地处四川盆地小丘陵地段，主线填方大部分在稻田或鱼塘内，局部淤泥深度500cm～900cm,具体桩号段落见后附《软基处理统计表》。

处理方式为碎石桩加固处理。

二、施工准备1、人员组织碎石桩施工属隐蔽工程，操作人员必须具有良好的施工经验和操作技能，每台机械应配备足够的人员；要求所有设备在开工前进场，并进行检修和保养，确保施工设备完好。

3、场地准备及生产条件（1）碎石桩施工前，路基队应对处理范围内的水田、水塘等地表水的排除、疏干工作，在路基边沟位置、处治范围开挖临时纵横向排水沟，并根据现场的实际地形，采用抽水泵结合的方式排干积水。

清除表层土、植耕土，并运至指定的弃土场存放。

（2）清理完表层土，经现场监理工程师检查合格后，根据处理范围及现场实际情况先填筑一层泥质岩，并进行平整、压实。

填筑质量必须满足以下要求：A、填土层厚不得大于100cm、表面平整，并形成排水横坡（2%~4%），直线路段为双向排水横坡、曲线路段向内侧的单向排水横坡。

B、填土粒径不得大于层后的2/3，压实度应满足施工机械设备进场和材料的运输。

（3）施工便道、生产场地、生活驻地建设完成，落实施工、生活用电、用水。

规划好施工机械装拆及运行路线和材料堆放地点，做好电通、料通等准备。

4、材料准备（1）开工前，确定施工所需的砂砾、碎石料源、供应渠道和供应方式，且经工地试验室取样检验合格，进场的数量、质量满足施工要求。

（2）施工所需的各种零星材料开工前准备到位，且数量、质量满足施工要求。

三、施工工艺流程碎石桩施工工艺流程见下图：三、施工过程1、测量放样软基处治开工前，根据线路设计的相关参数恢复路中线，直线段每20m放一点，曲线段每10m放一点，并复测相应桩号的原始地面线。

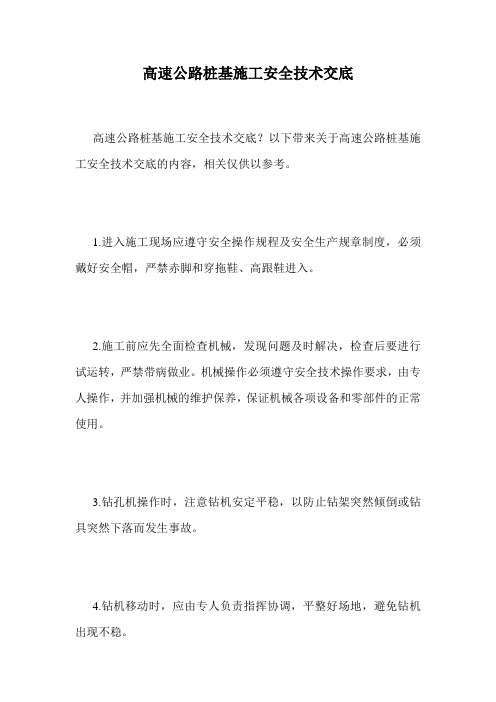

高速公路桩基施工安全技术交底高速公路桩基施工安全技术交底？以下带来关于高速公路桩基施工安全技术交底的内容，相关仅供以参考。

1.进入施工现场应遵守安全操作规程及安全生产规章制度，必须戴好安全帽，严禁赤脚和穿拖鞋、高跟鞋进入。

2.施工前应先全面检查机械，发现问题及时解决，检查后要进行试运转，严禁带病做业。

机械操作必须遵守安全技术操作要求，由专人操作，并加强机械的维护保养，保证机械各项设备和零部件的正常使用。

3.钻孔机操作时，注意钻机安定平稳，以防止钻架突然倾倒或钻具突然下落而发生事故。

4.钻机移动时，应由专人负责指挥协调，平整好场地，避免钻机出现不稳。

5.现场施工用电应采用TN-S系统，做到“三级配电、二级保护”，每台电气设备应用各自的开关箱，必须实行“一机、一闸、一漏、一箱”制，严禁用同一开关箱直接控制二台及二台以上的用电设备(含插座）。

全部供电线路必须有系统地架设，从配电箱接出的照明、电动小工具线路应采用电缆离地架设。

6.夜间施工时要有足够的照明设施，作业人员有权配足施工照明设施，有权拒绝危险作业。

所有人员不得“违章指挥，违规作业”。

7.施工前要砌筑好泥浆集放池，严禁随地排放泥浆或直接排入河道，污染环境，泥浆池四周应设置钢管围护并挂设密目安全网，水平防护高度不低于1.2m，钢管打入地下不小于0.5m，横向设置两道及以上横杆。

8.冲孔灌注桩在已钻成的孔尚未浇筑砼前，必须用盖板封严并设置醒目的警示标志。

施工现场必须有各种防护设施和警示牌、安全标志均不得任意拆除和随意移动。

所有机具应有防雨措施和接地接零措施，在潮湿环境下操作的手动工具，电源线必须采用电缆。

9.在现场堆放的材料和设备要整齐有序,不使用的设备和机具以及废料要及时清理，保证通道畅通。

10.进行验孔，提取渣样时等作业时，钻机冲锤应停放在地面，严禁钻机冲锤悬空。

应经常检查钢丝绳质量情况，发现钢丝绳有损伤、锈蚀、断股、麻芯外露、股丝松散、接头不良等情况的，应及时检修，损坏严重的应及时更换。

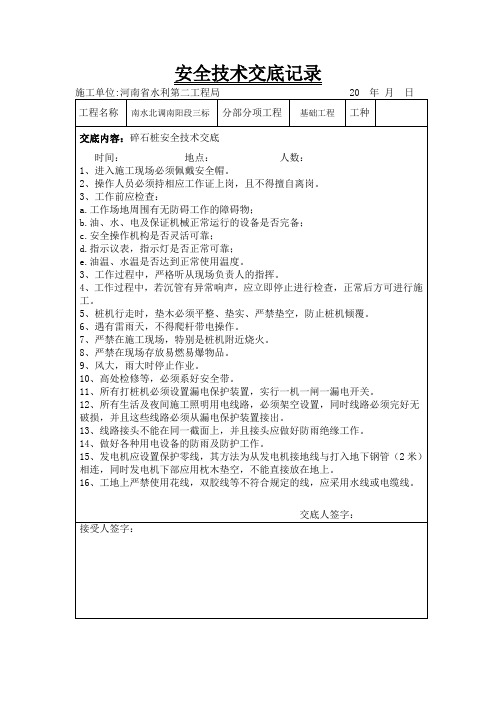

碎石桩机安全交底交底内容（如果有许多内容，可以附加页面）：一、一般要求：1、进入施工现场的人员必须正确佩戴合格的安全帽，系好下颚带，锁好带扣。

2、操作过程中必须按要求正确使用个人防护装备，着装要整齐，严禁赤脚和穿拖鞋进入施工现场。

3、在没有可靠安全防护设施的高处（2米以上含2米）和陡坡施工时，必须系好合格的安全带，安全带要系挂牢固，高挂低用，同时，在高空作业时，不允许穿硬底和带钉子的鞋，穿防滑胶鞋。

4、新进场的作业人员，您必须首先参加安全教育和培训，经考试合格后方可上岗，未经教育培训或考试不合格者，不得上岗作业。

5、从事特种作业的人员，须持证上岗，严禁无证操作，禁止操作与自己无关的机械设备。

6、施工现场严禁吸烟，禁止追逐打闹，禁止酒后作业。

7、施工现场的各种安全防护设施、安全标志等，未经领导和安全员批准，严禁随意拆除和移动。

二、钻机安装1、安装钻机前，应对当地地形、地质、水文、气象及洪水位等进行全面检查，将地面异物清理干净，并检查现场基础上是否有地下管线和电缆，如有时应事先与有关单位联系撤迁。

钻架距高压线的距离应符合有关规定。

2、钻机钻架基础要夯实、整平。

填充钻机后，将整个机器保持在水平位置。

3、钻机安装和钻头的组装要严格按照说明书规定进行。

竖立或放倒钻架时，应在机长或熟练工人指挥下进行。

人员分工要明确，各自要了解自己的职责，熟悉周围环境、指挥信号及联络方式。

在大雨、大雪及六级以上大风中不得立钻架。

4、钻架的吊重中心，钻机卡孔与套管中心应在同一垂直线上，钻杆中心偏差不得大于杆长的1%。

三、开工前检查1、检查钻机各部安装紧固情况，发现松动应及时拧紧；旋转部件和传动带应配备防护罩；钢丝绳应完好；离合器、制动带应功能良好。

2、检查各运转总成的油面高度，按照说明向所有润滑零件加注润滑油、脂。

3、检查电气设备是否齐全，电路配置是否完好，发现问题及时处理。

4、检查管道接头是否完整、密封，并进行必要的紧固工作。

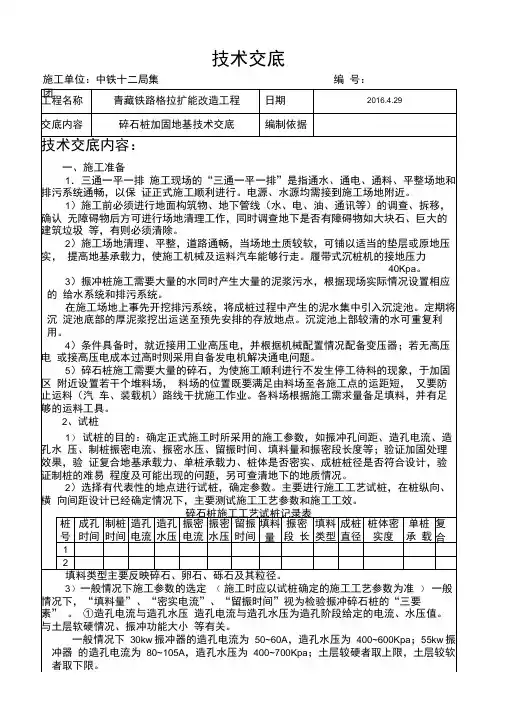

技术交底编 号：施工单位：中铁十二局集减震器由法兰、内环、螺栓优质橡胶及尼龙线等热压粘合而成，减震效果良好，能承受 较大扭矩及拉压力。

导管是用以起吊振冲器和保护电缆与水管。

④通水管。

通水管是穿过电机与振动器的空心轴连接于射水管，作业时高压水由射水管 喷射而出。

振冲器常用的主要型号有 ZCQ-13、ZCQ-30、ZCQ-55、BL-75，其主要技术参数见下表 （ 摘 自《铁路桥涵施工规范》 TB10203-2002条文说明 ）：振冲器技术参数水源地（河流、井、 塘、湖）3）供水、排污机械设备 由于振冲作业需要大量水冲，而且水压较 高，故振冲施工中一般采用二级供水系统。

一级 为自水源至施工用水箱，二级为水箱至振冲器。

一级供水采用潜水泵、二级供水采用高压清水 泵。

如“供水、排污系统流程图”所示。

其主要设备是： 一级供水的潜水泵、 二级供 水的高压清水泵 （含三相异步电动机） 、泥浆泵、 供水排污管道。

运输汽车、水管若干。

4）填料机械 填料机械均采用装载机，一般斗容量为 1~2m 3，可同时为几台（套）机组运料填料。

孔 口填料由装载机运至孔口喂料辅以人工下料。

5）电控系统设备： 电控系统作为振冲施工的主要设备体系之 一，担负着整个场地的施工供电， 还具有控制施 工质量的功能，主要由三部分组成。

①电控柜。

②起动柜。

③保护装置。

另附各类电缆电线若干。

在没有工业用电的条件下， 自备发电机。

发 电机功率根据机械台套数、各台套机械功率确 定。

30kw/55kw 振冲器，一台机组的电量不少于施工用水箱、蓄水池潜水泵抽取单级离心清水泵加压，人工控制供水压力振冲器（造孔、振冲密实高压水）振冲形成泥浆，通过排污沟 渠或泥浆泵集中排至泥浆 池或其他指定地点集污池（泥浆池）汽车罐车运输集中处理100kw 供水、排污系统流程图数字代表施工先后顺序，1表示最先施工。

A ）由里向外方式627后顺施工。

4B）由一边推向另一边方式先做桩再做桩C）间隔振冲施工邻近构造物①早开工，早竣工，留足沉降预压期；②分段铺开，多机作业，缩短施工周期；③先试桩，确定施工工艺及施工参数后施工，确保成桩质量。

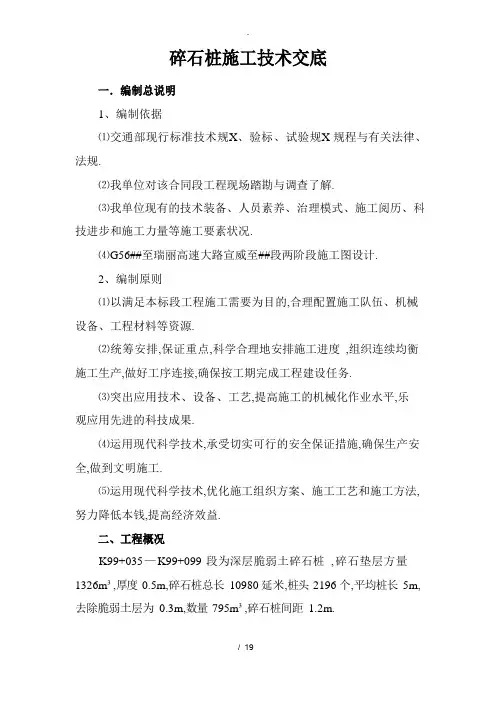

碎石桩施工技术交底一．编制总说明1、编制依据⑴交通部现行标准技术规X、验标、试验规X 规程与有关法律、法规.⑵我单位对该合同段工程现场踏勘与调查了解.⑶我单位现有的技术装备、人员素养、治理模式、施工阅历、科技进步和施工力量等施工要素状况.⑷G56##至瑞丽高速大路宣威至##段两阶段施工图设计.2、编制原则⑴以满足本标段工程施工需要为目的,合理配置施工队伍、机械设备、工程材料等资源.⑵统筹安排,保证重点,科学合理地安排施工进度,组织连续均衡施工生产,做好工序连接,确保按工期完成工程建设任务.⑶突出应用技术、设备、工艺,提高施工的机械化作业水平,乐观应用先进的科技成果.⑷运用现代科学技术,承受切实可行的安全保证措施,确保生产安全,做到文明施工.⑸运用现代科学技术,优化施工组织方案、施工工艺和施工方法, 努力降低本钱,提高经济效益.二、工程概况K99+035 —K99+099 段为深层脆弱土碎石桩, 碎石垫层方量1326m³,厚度0.5m,碎石桩总长10980 延米,桩头2196 个,平均桩长5m, 去除脆弱土层为0.3m,数量795m³,碎石桩间距1.2m.地基承受沉管碎石桩加固软土地基,按梅花形布置,桩径为50cm, 平均桩长为5 米,桩间距为1.2m,桩头2196 个,总长10980 米.施工去除地表耕植土用均匀质土料调成2％的横坡,以利地基盆形沉降后排水, 碎石桩施工完成,检验合格后,在桩顶分层填筑0.5m 厚碎石垫层,碾压密实满足基床以下路堤的压实标准.三、施工组织与部署1、施工组织为确保工程质量和工期,软基处理工程的碎石桩施工按总体施工组织设计的要求布置实施,成立了路基作业队,担当软基处理振动碎石桩施工任务,负责现场施工安排、人员组织、质量掌握、安全治理、进度掌握等.施工队的生产、治理属工程经理部领导.2.人员进场状况主要劳动力配备如下表所示：表2-1 主要人力资源配置3、设备进场状况表3-1 主要机械设备配置施工机械配备设备名称型号数量单位技术状况挖机神钢260 1台良好发电机300 千瓦1台良好装载机柳工50 1台良好钻机ZD80 1台良好吊车1台良好运输汽车3辆良好4、材料进场状况依据施工需求提前向物资设备部上报材料打算,保证材料与时供应,并由试验工程师依据材料进场数量依据规X 要求取样检查,合格后报监理工程师抽样检查,到达要求前方可使用.碎石应选用未风化的干净砾石或轧制碎石,碎石的最大粒径不大于5cm,含泥量不大于10％.碎石垫层顶铺设防渗土工膜规格：CG A2B1 800/0.4-6 GB/T17642-1998.土工格栅铺设型号为GSL50/HDPE<JT/T480-2023>.碎石桩所用材料必需经过监理工程师现场抽样送检合格前方可使用.5、施工进度打算施工打算工期为2023 年1 月10 日至2023 年2 月8 日,共29 天.1 台ZD80 钻机施工打算横道图持续序工作名称号时间10 12 14 16 18 20 22 24 26 28 30 1 3 5 8 1施工预备48h2钻孔480h3加料振密504h4清理现场48h四、施工方案1 施工预备施工前先去除地表耕植土,平坦场地,并开挖纵横排水沟,将农田积水疏干,以便施工.平坦好场地后,在地表铺垫一层均质土料,土料外表由路中线至两边坡脚分别设有2％的横坡〔即中间厚,两边薄,设置肯定“预拱度〞〕,以利地基盆形沉降后排水,数量计入路基填方中.2、原材料选择振动沉管碎石桩应选用未风化的干净砾石或轧制碎石,碎石粒径要掌握在2～5cm,最大粒径应≤5cm.粒径过大,简洁卡孔,含泥量应≤10％.碎石材料必需经试验检测合格,监理工程师签字确认前方可进场使用,材料的堆放应按设计工程量分堆堆放,以便利施工使用需要.3、测量放样测量人员利用全站仪放出路基中心线与边线掌握桩,并做好掌握桩保护,按设计要求绘制布桩图,用钢尺在碎石桩平面上按梅花形布置, 桩径为 50cm,桩距 1.2m,桩长依据软土层厚度埋设记录与高度确定布桩误差掌握在2cm 内,并用白灰或小木桩标注于实地.然后测量各桩位原地面高程,确定空打深度.4、打桩机选择与就位将打桩机按施工打算移至桩位,合拢合瓣桩尖,将管桩向下垂直, 使桩尖对准桩位标记,连续向下垂移桩管使桩尖入土.调整桩机搭架, 使沉管与地面根本垂直,一般掌握在1%以内.打桩机就位后,应检查打桩机是否平稳,导向架是否与地面垂直,如不能满足垂直偏差≤1.5%,成孔中心与设计桩位偏差≤50mm ,则应马上重调整机位,以满足要求.5、振动沉管打桩机按桩点就位,各项要求均满足规X 与设计要求后,即可开机进展振动沉管,施工挨次一般承受由里向外,或由一边向另一边推动施工,以便挤走局部软土；而对于抗剪强度低的粘性土地基,为削减制桩对原土基的扰动,则可承受间隔跳打方式,直至振动至设计标高.并在坡脚外缘扩打1~2 排碎石桩.6、拔管、振动、加料当沉管到达设计桩底标高后,将碎石由加料口注入桩管内,灌入量按桩身理论方案量值与充盈系数计算,做好现场施工记录,严格掌握每根桩的碎石充盈系数,充盈系数掌握在1.33.避开先期大后期小的不良现象,以增加桩的均匀性.填料时要分批参加,不宜一次加料过多.拔管、振动、加料应同时进展,边拔管、边振动、边加料,当管内灌入碎石高度需大于1/3 管长,方可开头拔管,应有专人负责碎石灌入量,以防超灌或少灌.拔管时应先振动5～10s 后开头拔管,边振边拔,每拔高度0.5～1.0m,反插深度 0.3～0.5m,并停拔振动 5～10s,此反复直至全管拔出. 应掌握拔管速度,不能过快,拔管速度要均匀,一般为0.8m/min〔平均速度〕,以确保碎石振捣密实.否则会导致成桩直径较小,甚至产生缩径或断桩,也不能过慢,过慢则振动时间长,会使得桩体下部细颗粒材料含量较多.桩内幕颗粒过多而降低桩身强度,也简洁离析.当沉管拔离地面时,再用钢盘压在桩孔处,让沉管在钢盘上下沉振动,当碎石密实后, 拔起导管停顿振动. 应留意,碎石灌入量不应少于设计值的95%.如有不能顺当下料时,可适当往管内加水少许.7、拔管成桩振动沉管碎石桩的施工挨次为：振冲器就位对中成孔清孔加料振密关机停水振冲器移位就为对中.以此为循环周期直至到设计桩顶标高完成一根桩施工作业.8、施工中的质量掌握桩长掌握：为了保证成桩质量必需保证成桩桩长,成桩桩长要留意两点,一是桩尖为圆锥形,桩尖处的深度应比设计深度深一个桩尖长度,二是碎石桩桩头局部的密实度难以保证,成桩顶部也要高出设计桩0.5m.碎石填料的要求：碎石桩应选用未风化的干净砾石或轧制碎石, 碎石粒径要掌握在 2 ～5cm,最大粒径应≤5cm,粒径过大,简洁卡孔.含泥量应≤10％. 施工挨次：承受由里向外,或由一边向另一边推动施工, 以便挤走局部软土.拔管、振动、加料应同时进展,边拔管、边振动、边加料,掌握相互之间的协调工作.9、碎石桩施工留意事项：〔1〕施工前应进展成桩试验,试验桩数一般为 7~9 根.〔2〕施工时,要严格依据设计要求的桩长、桩径、桩间距、碎石灌入量以与成桩试验确定的桩管提上升度和速度、挤压次数和留振时间、水压、电机的工作电流等施工参数进展施工.〔3〕填料要分批参加,不宜一次加料过量,原则上要“少吃多餐〞, 保证试桩标定的装料量,一般制作最深桩体时填料偏多,每一深度的桩体在未到达规定的密实电流时应连续加料,连续振实,严格防止“断桩〞和“缩颈桩〞的发生.〔4〕应保证起重设备平稳,导向架与地面垂直,垂直偏差不应大于 1.5%,成孔中心与设计桩位偏差不应大于 5cm,桩径偏差掌握在 2cm 内,桩长偏差不大于 10cm.〔8〕应保证起重设备平稳,导向架与地面垂直,垂直偏差不应大于 1.5%,成孔中心与设计桩位偏差不应大于 50mm,桩径偏差掌握在20mm 以内,桩长偏差不大于 100mm.〔9〕碎石灌入量不应少于设计值的 95%,如不能顺当下料时,可适量往管内加水.五、质量保证体系与措施1、治理方针遵纪守法,安全生产,污染预防,绿色施工,科学治理,创立优质, 持续改进,满足期望.2、主要质量保证措施〔1〕技术培训定期或不定期地组织职工开展岗位技能培训,学习有关规 X、标准与操作规程.〔2〕施工规划施工规划的内容主要是制定施工方案.在编制施工方案时,安排施工挨次,选择施工方法,选用施工机具等必需以保证工程质量,加快施工进度和降低工程本钱为目标.在施工方案中,必需制定出保证质量、进度、安全的技术措施,并要留意方案的比照和选优.〔3〕资料掌握工程施工技术资料是施工中技术、质量和治理活动的记录,也是工程档案的形成过程.竣工后移交给业主,是使用、修理和扩建的指导文件和依据.因此,必需全面、科学、准确地收集施工与检验资料,按规定要求积存、计算、整理、归纳、手续完备,用以评定单位工程质量等级,并移交业主档案治理部门.〔4〕工艺掌握严格依据施工组织设计施工；分局部项工程编制具体施工方案和方法与工艺,科学地组织施工；在施工过程中,常常检查施工组织设计与施工方案落实状况,以确保施工生产正常进展.〔5〕操作掌握①施工操作者是工程质量的直接责任者.工程质量好坏,单就工序质量来说,施工操作者是关键,是打算因素.②施工操作者必需具有相应的操作技能,特别是重点部位工程以与专业性工种,操作者必需具有相应工种岗位的实践技能,必需做到考核合格,持证上岗.③检查落实操作者的质量责任制落实状况,各工序实行操作者持牌制,促进操作者提高自我掌握施工质量的意识.④整个施工过程中,做到施工操作程序化、规 X 化,实行工前有交底、工中有检查、工后有验收的“一条龙〞操作治理.⑤施工操作中,坚持自检、互检、交接检制度.⑥明确质量责任制,各工序实行操作者挂牌制,促进操作者自我掌握施工质量的意识.⑦正确处理进度和质量的关系在施工和治理过程中,必需检验质量是否合格,坚持好中求快,好中求优.⑹施工治理的质量保证实行质量一票拒绝制,在工程经理和总工的领导下 ,由专职工程师组成质检组负责质量治理工作.做好人员、机械的劳动保护,使得人员与机械在良好的状态下工作.<7>工程材料的质量保证供给治理部门必需拟承受的路基填料进场前检查验收和取样送检,并派专人常住料源供给地,坚决杜绝不合格的材料进场.3、防止质量通病的措施工程部设 1 名质量检查工程师,负责本首件工程的旧路基连接填筑的检查和监视.4、质量检验<1>桩体连续密实,不得有断桩、缩径、加沙等缺陷<2>应在施工期间与施工完毕后,检查碎石桩的施工记录.留意施工时碎石料应分批参加,每次加料量一般为 1m 桩长的填料.<3>施工后应间隔肯定时间方可进展质量检验.对饱和粘性土地基应待空隙水压力消散后进展,间隔时间不宜少于 28d；对粉土、砂土和杂填土地基,不宜少于 7d.<4>施工过程中质检人员必需全程旁站,检查.<5>质量检验在施工完成 2 周后进展,检验承受两种方法,荷载试验、重型动力触探试验,检验点不少于总桩数的 2%,检验复后合地基承载力〔≧180KPA〕,如占检验总数 10%的桩未能到达设计要求,实行加桩或其它措施.碎石桩施工质量标准项次检查工程规定值或允许偏差检查方法和频率1 桩距〔mm〕+150 抽查 3%2 桩径〔mm〕不小于设计值查施工记录3 桩长〔m〕不小于设计值抽查 3%4 竖直度〔%〕 1.5 查施工记录5 灌碎石量不小于设计值查施工记录六、安全生产、文明施工1、成立以工程经理为组长的安全生产领导组织机构,全面负责并领导本工程安全生产工作,主管安全生产的安全监视站长为安全生产直接负责人,总工程师为安全生产技术负责人 .施工队相应成立以队长为组长安全治理领导小组.2、建立健全施工安全规章制度,作好岗前员工安全教育工作,树立“安全第一,预防为主〞的指导思想.严禁违章作业.3、严格按施工工艺、施工操作规程、施工方案等相关安全条款的要求进展施工.全部施工操作人员必需戴安全帽 ,工作时严禁打闹玩耍、擅离工作岗位.4、夜间施工,必需配置好照明设备,并在危急处设隔离棚、防护网等,确保施工人员和机械设备的安全.5、加强与当地气象部门之间的联系,遇到有六级以上〔含六级〕大风、大雾天、大雨、雷电暴雨、冰雪天等恶劣气候,不得进展作业, 同时应做好临建工棚等设备、设施、构造的安全工作.全部的施工机具设备和高空作业设备均应定期检查,并有安全员的签字记录.6、特别工种要经过专业培训,必需持有专业部门签发的合格证上岗.7、撤除作业必需依据技术安全文明规定的程序和步骤进展、采取严格的保护措施,严禁违章冒险蛮干.8、生产用电：非持证电工,严禁从事电工作业.从事电气设备和线路修理时,需有人监护.不得超负荷使用电气设备.检修电气设备时, 必需切断电源,并在拉闸处悬挂“有人操作,严禁合闸〞的禁示牌.必要时由专人监护,严防他人误合闸.各用电机具常常检查接地绝缘状况,漏电保护装置状态保持正常.9、防火防爆：对易燃易爆的材料除应特地妥当保管外,还应配备足够的消防设备,全部施工人员应生疏消防设备的性能和使用方法.10、在施工车辆与地方交通干扰大的穿插地点,设明显标志并派专人指挥交通.11、施工现场治理人员一律佩证上岗.12、做好施工现场各类机械设备、车辆分类划区安放停置工作；各种材料、构件分区标牌识别,整齐堆放；对怕雨的材料进展遮盖；13、施工便道应分责任区段加强养护,定时洒水,保持路面平坦干净.14、施工现场应做好防排水设施,现场应始终保持平坦、干净、干净,不得消灭泥泞、大面积积水.15、林区施工,留意防火,施工现场严禁吸烟,以免引起火灾.七、环境保护1、环境保护目标为把工程建成“环保、生态之路〞,我公司坚持“预防为主,保护优先、建设和保护并重〞的原则,在施工中高度重视环保工作,防止施工废水、废渣、垃圾等向沿线河道排放,削减施工噪声对沿线居民和环境的影响.环境保护目标：环保与工程施工同步实施,确保施工现场各项环保指标满足国家、行业的要求.2、环境保护措施〔1〕建立健全专职的环境保护治理机构我单位成立环境保护领导小组,环境保护部负责环保工作,并结合现场实际状况制定施工环保治理细则,上报业主与监理工程师统一后实施.各施工队均设环保员,负责监视检查、催促落实环境保护工作, 做到处处有人抓,事事有人管.工程经理部每 10 日一次施工环保检查, 针对检查中觉察问题限期整改.<2>加强宣传教育、强化环保意识对职工进展《环境保护法》学问教育,使人人心中都明确保护环境工作的重大意义,乐观主动的参与环保工作,自觉遵守各项规章制度,树立人与自然和谐共处的思想.<3>野生植物保护措施①组织全体职工学习《森林法》,使每个职工都结实树立保护森林的观点,了解保护森林对人类进展的重大意义,使全员参与其中,形成全员保护意识.②施工便道、施工现场生产、生活房屋,石料堆放和材料加工场等一切临时生产、生活设施的布置,以不占或少占植被区的地方生产、生活设施.③遵守国家有关环境保护的法令,在合同规定的施工活动界限之外的植物、树木,尽力维持原状,不能使用有害物质〔如燃料、油料、化学品、酸等,以与允许剂量的有害气体和尘埃、弃渣等〕污染工地、河川.④制定严格的防火、防乱砍乱伐的保证措施,并聘请局部林场职工为小组指导员,负责全面技术指导和监视.⑤严禁野外用火,重点区域设立禁火标志.制止地表处理时烧荒、燎荒.确实需野外用火的,须经县级森林保护部门批准.<4>施工环境保护措施为保证职工身心安康和削减对施工区四周居民的影响,使施工顺当进展,我们在施工中必需做好施工环境保护工作.①施工现场的办公室、宿舍、食堂、厕所与生活区常常清扫,并定期消毒、灭鼠,保持清洁卫生,为施工生产制造一个良好的生活环境.②对于噪声与振动的防治要求：施工现场的固定噪声、振动源〔如搅拌站、料场等〕相对集中布置,必要时增设隔、挡噪声的板、墙等装置；合理安排施工作业.③当施工车辆通过大路时,车辆要进展掩盖；施工运输车辆常常通过的临时道路、地方道路要派专人定时洒水,防止扬尘.④施工时对于简洁散失的材料不得露天堆放.遇高温久旱天气与路基压实后须与时洒水,抑制扬尘.⑤混凝土拌和站远离居民区,其四周实行封闭措施.施工期间产生的废水有组织地排放,生活污水挖渗沟处理；生活垃圾集中堆放再清理运输.⑥材料运输加盖篷布,运输过程中尽量绕避人口密集的城镇.⑦竣工后与时清理场地,临时占地与时恢复植被或复垦.<5>水土保持措施在施工中要严格执行国家的《水土保持法》、《水土保持法实施条例》与地方法规要求,贯彻执行“预防为主,全面规划,综合防治,因地制宜,加强治理,留意效益〞的水土保持方针,做好该项工作.本合同段临时弃土进展放坡堆放,堆放坡比按设计或规X 进展.坡脚下承受浆砌片石护脚进展防护,以防雨水冲刷.<6>防止水污染、大气污染措施我们在施工中要严格执行《污水综合排放标准》、《锅炉大气污染物排放标准》与其他有关规定的要求,并无条件地承受环境保护检测单位的指导和监视.杜绝施工中给当地的水资源和干净的大气带来污染.<7>临时工程设置与生活垃圾处理措施①临时工程的修建,本着便利生活、利于生产,少占农田与植被的原则,统筹安排,合理选址,并上报当地土地、环保部门审批,主动承受监视检查.②生活区要相对集中,设公共卫生间.集中建垃圾站、废水净化池、化粪池,依据环保部门的要求,定期清理,避开生活垃圾污染环境.③临时工程修建、撤除时,产生的废弃物,按当地环保部门的要求, 弃于指定的地点进展处理.八、森林防火本标段地处云贵高原山脉,区内植被发育,森林掩盖率较高,乔灌木混生,且极为茂盛,在秋冬季节,风疾物燥,森林火险等级比较高,为了切实加强当前森林防火工作,确保森林资源和工程生产与财产安全, 我部将严格遵守《中华人民##国森林法》、国务院公布《森林防火条例》、《中华人民##国野生动物保护法》、《中华人民##国民用爆破物品治理条例》与《##省实施<中华人民##国森林法>方法》、《##省实施森林防火条例》等有关法律法规 ,遵循“预防为主,乐观消灭〞的方针,切实做好本工程的森林防火工作.1、我工程依据具体的状况成立防火领导小组 ,由工程经理任组长,加大对林区防火的宣传 ,并认真学习有关《森林法》的学问 . 并实行以下措施：〔1〕、去除一切可能造成火灾的根源 ,严格掌握火源、易燃、易爆和助燃物 .〔2〕、生活区与施工现场配备足够的灭火器材 ,并同当地消防部门联系,加强安全防 X 工作.〔3〕、施工期间要特别地做好防火灾工作 ,亲热协作当地护林部门做好四周山区林木的防火工作 ,配备护林人员 ,在林区设置防火标志,加强寻常戒备巡逻 .〔4〕、对职工进展防火安全教育 ,杜绝职工私自拉线使用电炉 , 严禁在林区吸烟 ,生火.〔5〕、在生活区与工地重要电器设施四周 ,要设置接地或避雷装置,防止雷击起火 ,造成安全事故 .2、提高生疏,增加做好森林防火工作的责任感和紧迫感.森林防火工作事关国土生态安全,事关人民群众生命财产安全,事关生态环境建设大局,事关改革、进展、稳定的大局.“盛世兴林,防火为先〞, 做好森林防火工作,最大限度地削减森林火灾的损失,既是践行“三个代表〞重要思想的具体行动,又是坚持“立党为公,执政为民〞的具体表达.我部进一步强化对森林防火工作重要性、困难性和紧迫性的生疏,以对党和人民高度负责的态度,以求真务实的作风,把森林防火工作摆在突出位置,认真督查防火责任制落实状况,真正把各项防X 措施落到实处.3、严格火源治理,切实消退火险隐患.秋冬季节,气候枯燥,风速较大,我部要实行切实可行的措施,强化火源治理.一是严禁野外用火,严禁任何火种进入林区.二是加大防火巡查力度.各级防火责任人要到岗到位,加强防火巡查力度,不留死角.三是加强生产用火指导.要严格执行生产用火审批制度,经过批准的野外生产用火,工程部森林防火领导小组要组织人员进展指导 ,供给生产用火保障.要逐一落实责任和防 X 措施,做到气候不适不烧,无人看管不烧,未开设好防火线不烧, 未做好预备不烧,严防失火.四是加强清明节期间的森林防火工作.清明节期间是森林火灾的高发时段.4、科学扑救,严防人员伤亡事故的发生.要结实树立以人为本、安全第一的思想,把扑火安全放在扑救指挥工作的首位 ,正确处理保障人民群众生命安全和保护森林资源的关系 ,正确处理好“群防群治〞与“专业扑火〞的关系,正确处理好“三打〞与“三不打〞的关系,在山高坡陡、地形简单、风向多变、昼夜温差不大的特别条件下,夜间对火场原则上围而不打,应组织开设防火隔离带；扑打火头原则上不动用群众,应由专业扑火队员扑打；在简单危急的条件下,原则上不动用大兵团作战,应由精干的专业队实施.5、加强宣传教育,增加防火意识.森林防火工作涉与到我们每个人的生命安全,群众性很强,任何预防措施的落实,都是以提高群众的森林防火意识为根底.我部坚持预防为主的方针,进一步加强宣传力度.要利用工地会议或特地会议宣传防扑火常识；森林防火重点地区,要通过 X 贴标语等种形式,进展全方位的宣传；要加大对典型火灾案例的宣传,让施工人员在惨痛的教训中得到教育,提高生疏,进一步增加安全用火、安全避火的意识.6、加强领导,全面落实森林防火工程经理负责制.森林防火工作重在落实措施、落实责任,贵在乐观行动.我部要加强对森林防火工作的领导,认真督查各项措施与责任的落实.防火期内,要坚持 24 小时值班, 落实带班领导,遇有火情,领导要靠前指挥,现场组织处置,把火灾造成的损失削减到最低程度.九、卫生防疫1、工程经理部设一位卫生员负责卫生防疫工作,各作业队有一名副队长抓卫生防疫,工地建立紧急医疗效劳队伍和消防设施 ,以备急用.2、每月组织一次卫生大检查,综合办公室、各部室负责人、施工队与工班主要负责人参与,检查后马上总结,对存在的卫生防疫隐患拿出整改措施,杜绝安全事故发生；3、组织人员作好对灾难性流行病的防范措施的落实；。

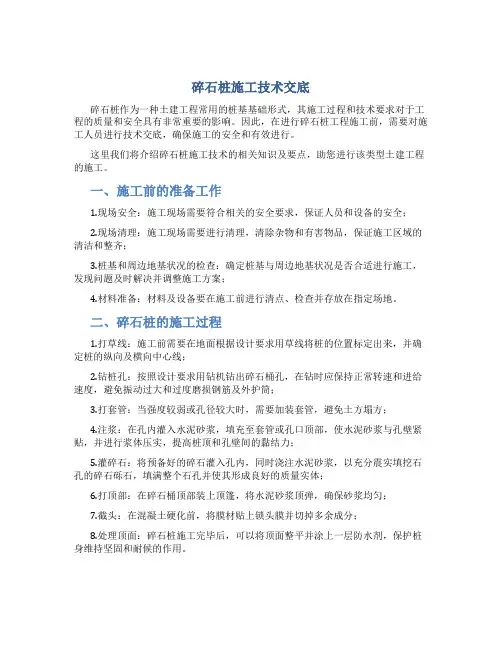

碎石桩施工技术交底碎石桩作为一种土建工程常用的桩基基础形式，其施工过程和技术要求对于工程的质量和安全具有非常重要的影响。

因此，在进行碎石桩工程施工前，需要对施工人员进行技术交底，确保施工的安全和有效进行。

这里我们将介绍碎石桩施工技术的相关知识及要点，助您进行该类型土建工程的施工。

一、施工前的准备工作1.现场安全：施工现场需要符合相关的安全要求，保证人员和设备的安全；2.现场清理：施工现场需要进行清理，清除杂物和有害物品，保证施工区域的清洁和整齐；3.桩基和周边地基状况的检查：确定桩基与周边地基状况是否合适进行施工，发现问题及时解决并调整施工方案；4.材料准备：材料及设备要在施工前进行清点、检查并存放在指定场地。

二、碎石桩的施工过程1.打草线：施工前需要在地面根据设计要求用草线将桩的位置标定出来，并确定桩的纵向及横向中心线；2.钻桩孔：按照设计要求用钻机钻出碎石桶孔，在钻时应保持正常转速和进给速度，避免振动过大和过度磨损钢筋及外护筒；3.打套管：当强度较弱或孔径较大时，需要加装套管，避免土方塌方；4.注浆：在孔内灌入水泥砂浆，填充至套管或孔口顶部，使水泥砂浆与孔壁紧贴，并进行浆体压实，提高桩顶和孔壁间的黏结力；5.灌碎石：将预备好的碎石灌入孔内，同时浇注水泥砂浆，以充分震实填挖石孔的碎石砾石，填满整个石孔并使其形成良好的质量实体；6.打顶部：在碎石桶顶部装上顶篷，将水泥砂浆顶弹，确保砂浆均匀；7.截头：在混凝土硬化前，将膜材贴上锁头膜并切掉多余成分；8.处理顶面：碎石桩施工完毕后，可以将顶面整平并涂上一层防水剂，保护桩身维持坚固和耐候的作用。

三、碎石桩施工的注意事项1.施工现场应符合安全要求，保证人员和设备的安全；2.桩孔的直径和深度要按照设计要求进行施工；3.对于有水或砂砾层的地面，需要采取合适的措施，避免向孔内灌入大量泥沙和过多的细沙，导致充填不紧实引发桩基本体稳定问题；4.灌注水泥砂浆时应注意浆液的比例，控制浆液的流动性，确保填充完整并为填充碎石打下良好的基础；5.施工现场应保证通风良好，避免空间的失眠和缺氧、工人长时间工作造成健康问题等；6.施工完毕后应按照规范要求做好验收工作，对费太罗桥斯桩基验收规则进行执行。

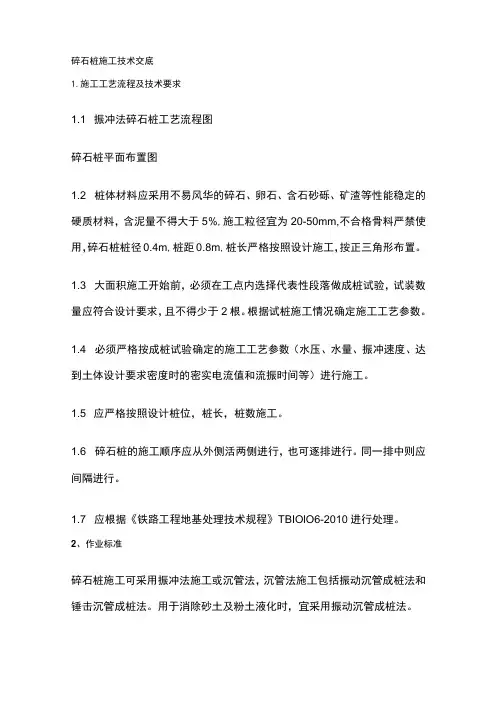

碎石桩施工技术交底1.施工工艺流程及技术要求1.1 振冲法碎石桩工艺流程图碎石桩平面布置图1.2 桩体材料应采用不易风华的碎石、卵石、含石砂砾、矿渣等性能稳定的硬质材料，含泥量不得大于5%,施工粒径宜为20-50mm,不合格骨料严禁使用，碎石桩桩径0.4m,桩距0.8m,桩长严格按照设计施工，按正三角形布置。

1.3 大面积施工开始前，必须在工点内选择代表性段落做成桩试验，试装数量应符合设计要求，且不得少于2根。

根据试桩施工情况确定施工工艺参数。

1.4 必须严格按成桩试验确定的施工工艺参数（水压、水量、振冲速度、达到土体设计要求密度时的密实电流值和流振时间等）进行施工。

1.5 应严格按照设计桩位，桩长，桩数施工。

1.6 碎石桩的施工顺序应从外侧活两侧进行，也可逐排进行。

同一排中则应间隔进行。

1.7 应根据《铁路工程地基处理技术规程》TBIOlO6-2010进行处理。

2、作业标准碎石桩施工可采用振冲法施工或沉管法，沉管法施工包括振动沉管成桩法和锤击沉管成桩法。

用于消除砂土及粉土液化时，宜采用振动沉管成桩法。

振冲法施工主要机具要求1.振冲器应根据碎石桩设计桩径和设计要求选用。

2、起重设备可采用履带式起重机、轮胎式起重机等，起重能力应满足施工需要，起吊高度应大于加固深度3m以上。

3、水泵及供水管压力宜为600-80OkPa,流量宜为20~30m3∕h z施工时应有1台水泵备用。

4、控制电流、电压的操作台需附150A以上容量的电流表和500v电压表。

2.1 施工前准备施工前应做好供水，供电、运输道路、场地平整、泥水沉排设施和碎石桩用料存储检验等施工准备工作。

碎石桩地基的处理范围和桩位布置、桩长、桩径、桩顶高程应符合设计要求，并应在施工前测设标定和做出明显标志。

成桩施工1.振冲成孔时，应准确对位，启动振冲器和水泵，使振冲器以1〜2m∕min速度徐徐沉入土中，造孔水压宜用400~600kPa,用水量宜用200~400L∕min,造孔接近孔底和在振密过程中水压以100kPa x水量以200L∕min为宜。
