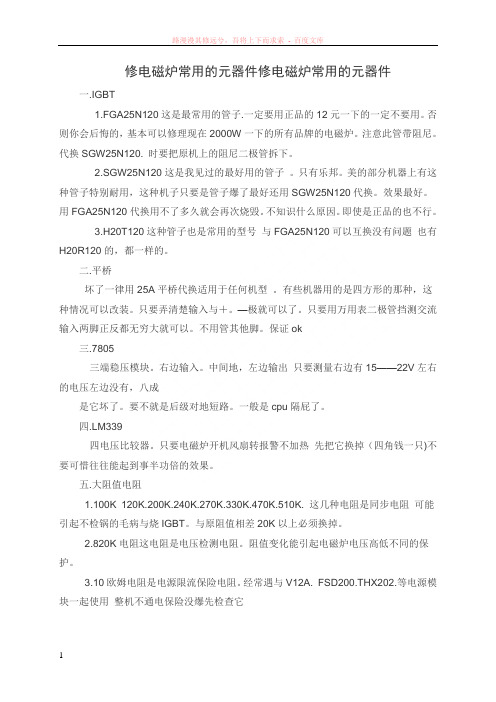

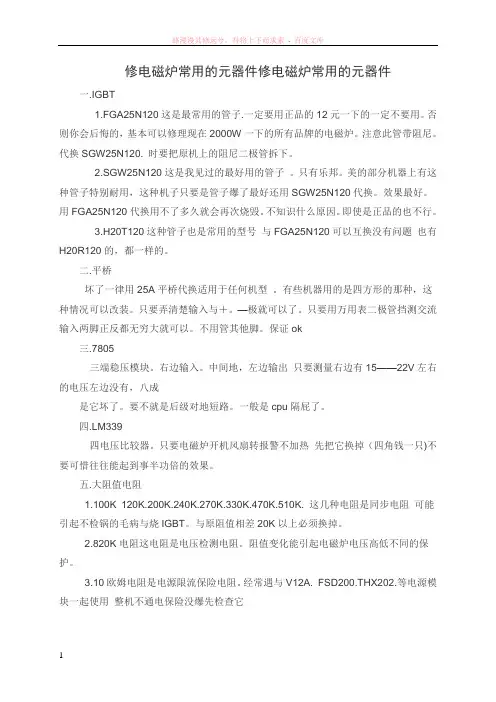

修电磁炉常用的元器件修电磁炉常用的元器件一.IGBT1.FGA25N120这是最常用的管子.一定要用正品的12元一下的一定不要用。
否则你会后悔的，基本可以修理现在2000W一下的所有品牌的电磁炉。
注意此管带阻尼。
代换SGW25N120. 时要把原机上的阻尼二极管拆下。
2.SGW25N120这是我见过的最好用的管子。
只有乐邦。
美的部分机器上有这种管子特别耐用，这种机子只要是管子爆了最好还用SGW25N120代换。
效果最好。
用FGA25N120代换用不了多久就会再次烧毁。
不知识什么原因。
即使是正品的也不行。
3.H20T120这种管子也是常用的型号与FGA25N120可以互换没有问题也有H20R120的，都一样的。
二.平桥坏了一律用25A平桥代换适用于任何机型。
有些机器用的是四方形的那种，这种情况可以改装。
只要弄清楚输入与＋。
—极就可以了。
只要用万用表二极管挡测交流输入两脚正反都无穷大就可以。
不用管其他脚。
保证ok三.7805三端稳压模块。
右边输入。
中间地，左边输出只要测量右边有15——22V左右的电压左边没有，八成是它坏了。
要不就是后级对地短路。
一般是cpu隔屁了。
四.LM339四电压比较器。
只要电磁炉开机风扇转报警不加热先把它换掉（四角钱一只)不要可惜往往能起到事半功倍的效果。
五.大阻值电阻1.100K 120K.200K.240K.270K.330K.470K.510K. 这几种电阻是同步电阻可能引起不检锅的毛病与烧IGBT。
与原阻值相差20K以上必须换掉。
2.820K电阻这电阻是电压检测电阻。
阻值变化能引起电磁炉电压高低不同的保护。
3.10欧姆电阻是电源限流保险电阻。
经常遇与V12A. FSD200.THX202.等电源模块一起使用整机不通电保险没爆先检查它还有保险管，IGBT烧毁的话保险也基本烧了，有大、小号之分，电流一般有10A、12A、15A三种，依据最大功率来选择。
驱动管，如果用三极管驱动，几乎都是8050、8550。

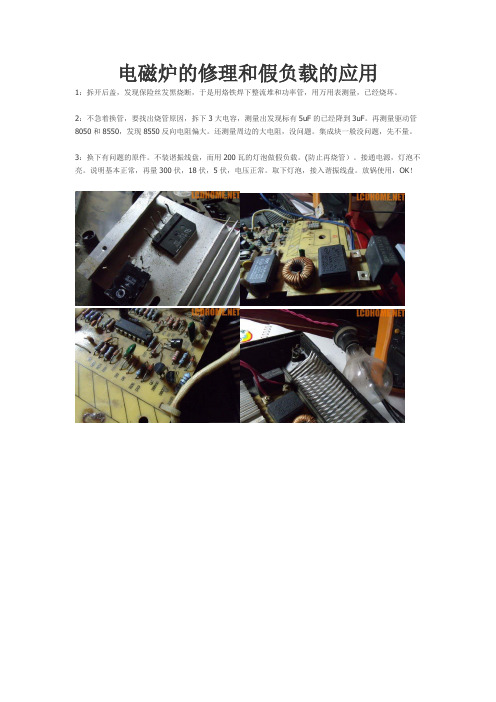

电磁炉的修理和假负载的应用
1：拆开后盖，发现保险丝发黑烧断，于是用烙铁焊下整流堆和功率管，用万用表测量，已经烧坏。
2：不急着换管，要找出烧管原因，拆下3大电容，测量出发现标有5uF的已经降到3uF。
再测量驱动管8050和8550，发现8550反向电阻偏大。
还测量周边的大电阻，没问题。
集成块一般没问题，先不量。
3：换下有问题的原件。
不装谐振线盘，而用200瓦的灯泡做假负载。
(防止再烧管）。
接通电源，灯泡不亮。
说明基本正常，再量300伏，18伏，5伏，电压正常。
取下灯泡，接入谐振线盘。
放锅使用，OK！。
假负载工作原理(一)假负载工作：背后的原理和影响假负载工作指的是在工作场所中，虽然看起来在努力工作，但实际上却没有产生实际的价值和成果。
这种工作现象在现代社会中越来越普遍，对个人和组织都带来了不可忽视的影响。
本文将从浅入深，从原理到影响，对假负载工作进行解析。
假负载工作的定义及识别•定义：假负载工作指的是在表面上看起来忙碌，但实际上没有实际产出的工作。
这些工作包括无效的开会、无关的社交媒体浏览、重复性的任务等。
•识别：识别假负载工作可以从以下几个方面进行观察：–缺乏明确的工作目标和成果定义；–频繁的中断和无效的会议；–高度重复和低效的任务；–过度依赖电子设备和社交媒体。
•目标模糊性：缺乏明确的工作目标和成果定义会导致假负载工作的产生。
当员工不知道自己具体该做什么，或者无法衡量自己的工作成果时，容易陷入表面上看起来忙碌的状态。
•重复无效性：高度重复和低效的任务是假负载工作的主要原因之一。
这些任务可能是过于繁琐的数据整理、文件整理等，没有实际价值，却需要耗费大量时间和精力。
•中断和分心：频繁的无效会议和过度依赖电子设备和社交媒体也会导致假负载工作的发生。
这些因素会打断员工的工作节奏，使他们难以集中精力完成实际的工作。
假负载工作的影响•缺乏有效性：假负载工作对整个组织的生产力和达成目标的能力造成负面影响。
由于时间和资源被耗费在无效的工作上，组织难以实现实质性的进步和创新。
•员工满意度下降：长期从事假负载工作的员工容易感到沮丧和无所适从，导致工作满意度下降。
这也会影响到员工的工作动力和积极性，进一步加大了假负载工作现象的恶化。
•工作质量下降：假负载工作不仅影响到数量，也会对质量产生负面影响。
当员工陷入忙碌却无实质成果的状态时，他们难以将精力集中在关键任务上，从而导致工作质量下降。
•明确工作目标和成果：组织应该提供清晰的工作目标和成果定义，以便员工明确自己的工作重点，并对其成果进行量化评估。
•优化工作流程：通过优化重复性工作流程和减少中断因素，可以降低假负载工作的发生。

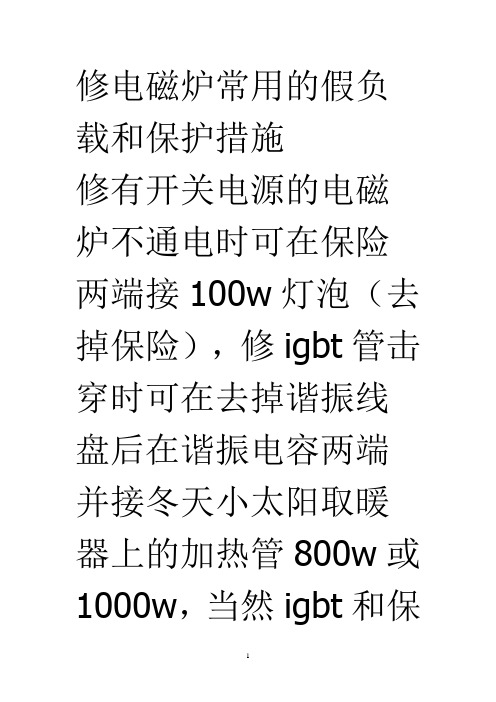

修电磁炉常用的假负载和保护措施修有开关电源的电磁炉不通电时可在保险两端接100w灯泡（去掉保险），修igbt管击穿时可在去掉谐振线盘后在谐振电容两端并接冬天小太阳取暖器上的加热管800w或1000w，当然igbt和保险已换新，各种电压都正常如18-20v，5v。
在电磁炉修完后特别是爆保险修后，可不接10A-12A保险，而接1A 保险，接好线圈盘不放锅通电，听声音，是否报警或显示故障代码E0或E1（即为无锅）。
电源线上单根卡上钳形电流表看是否有0-0.1A来回跳变。
修完每个电磁炉后看钳形电流表，微调功率检测可调电阻，电流比标称值小1A为好，降低风险但对用户影响不大（稍微慢些罢了）如何简单的观察试探脉冲取电磁炉不带线的变压器一只，拿一LED发光管接在其初级。
然后放在待测电磁炉的面板上，按下功能键直接可以看到灯在闪烁。
（变压器的摆放姿势直接影响发光管的亮度）原理很简单，电磁线盘发出的磁力线切割变压器线圈绕组，在线圈两端产生电压使LED发光。
之所以接在它的初级，因为初级匝数较多、灵敏度高。
建议大家实验出一个灵敏度最高的组合，做为工装使用。
操作也很简单，往面板上一放就可以看到试探脉冲。
最简单就是用一根铜线弯成比电磁炉线圈稍小的圆环，将两头剥开少许，然后焊上一只高亮度发光二极管，就成功了。
电磁炉维修经验一、PD16F/16Y/13J 老版（大单机68H1908）1、现象：上电长鸣，指示灯全亮方法：更换R53：1/6W-10K为1/6W-4.7K或1/4W-4.7K 二、PD16F/16Y/16J-2002（小单片机1202）1、现象：正常电压开机长鸣方法：更换R15：1W-330K±1% 2、不检锅方法：拨掉排线（功率板到控制板），测量R16：1W-330K±1%；R17、R18：1W-240K±1%是否正常，更换不正常电阻。
如无法测，则直接更换R16：1W-330K±1%，不正常再更换R17、R18：1W-240K±1%。

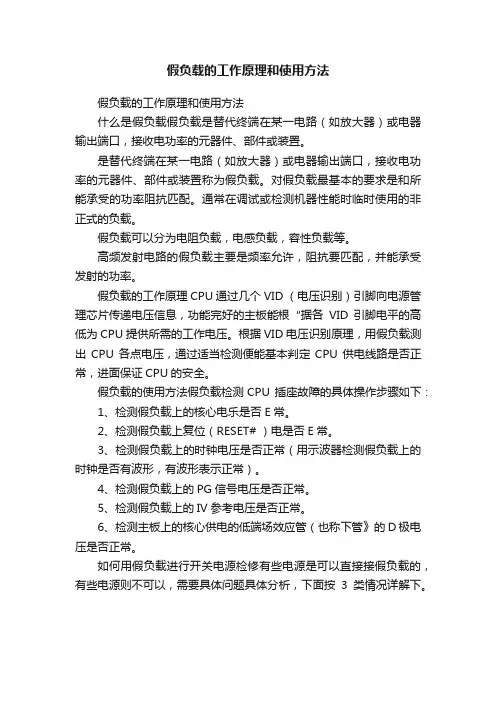

假负载的工作原理和使用方法
假负载的工作原理和使用方法
什么是假负载假负载是替代终端在某一电路（如放大器）或电器输出端口，接收电功率的元器件、部件或装置。
是替代终端在某一电路（如放大器）或电器输出端口，接收电功率的元器件、部件或装置称为假负载。
对假负载最基本的要求是和所能承受的功率阻抗匹配。
通常在调试或检测机器性能时临时使用的非正式的负载。
假负载可以分为电阻负载，电感负载，容性负载等。
高频发射电路的假负载主要是频率允许，阻抗要匹配，并能承受发射的功率。
假负载的工作原理CPU 通过几个VID （电压识别）引脚向电源管理芯片传递电压信息，功能完好的主板能根“据各VID 引脚电平的高低为CPU 提供所需的工作电压。
根据VID 电压识别原理，用假负载测出CPU 各点电压，通过适当检测便能基本判定CPU供电线路是否正常，进面保证CPU的安全。
假负载的使用方法假负载检测CPU 插座故障的具体操作步骤如下：
1、检测假负载上的核心电乐是否E常。
2、检测假负载上复位（RESET# ）电是否E常。
3、检测假负载上的时钟电压是否正常（用示波器检测假负载上的时钟是否有波形，有波形表示正常）。
4、检测假负载上的PG信号电压是否正常。
5、检测假负载上的IV参考电压是否正常。
6、检测主板上的核心供电的低端场效应管（也称下管》的D极电压是否正常。
如何用假负载进行开关电源检修有些电源是可以直接接假负载的，有些电源则不可以，需要具体问题具体分析，下面按3类情况详解下。

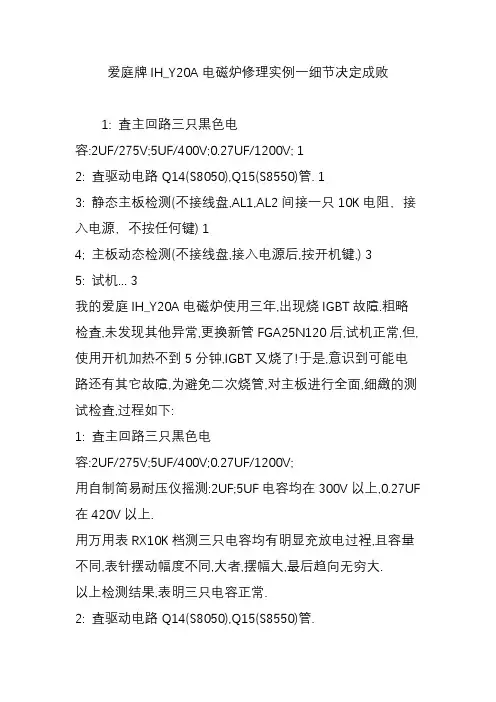

爱庭牌IH_Y20A电磁炉修理实例一细节决定成败1: 査主回路三只黒色电容:2UF/275V;5UF/400V;0.27UF/1200V; 12: 査驱动电路Q14(S8050),Q15(S8550)管. 13: 静态主板检测(不接线盘,AL1,AL2间接一只10K电阻，接入电源，不按任何键) 14; 主板动态检测(不接线盘,接入电源后,按开机键,) 35: 试机 (3)我的爱庭IH_Y20A电磁炉使用三年,出现烧IGBT故障.粗略检査,未发现其他异常,更換新管FGA25N120后,试机正常,但,使用开机加热不到5分钟,IGBT又烧了!于是,意识到可能电路还有其它故障,为避免二次烧管,对主板进行全面,细緻的测试检査,过程如下:1: 査主回路三只黒色电容:2UF/275V;5UF/400V;0.27UF/1200V;用自制简易耐压仪摇测:2UF;5UF电容均在300V以上,0.27UF在420V以上.用万用表RX10K档测三只电容均有明显充放电过裎,且容量不同,表针摆动幅度不同,大者,摆幅大,最后趋向无穷大.以上检测结果,表明三只电容正常.2: 査驱动电路Q14(S8050),Q15(S8550)管.用自制耐圧仪摇测,8050,VCE=34V; 8550,VCE=49V用万用表RX1K档测,两管C,E正反向均为无穷大,BE,BC正向电阻均为8K左右.以上检测结果:正常3: 静态主板检测(不接线盘,AL1,AL2间接一只10K电阻，接入电源，不按任何键)(!): 测电源电压为AC220V,正常(2): 插上电源,发出"B"一声, 正常.(3): 测AL1电圧为DC300V, 正常(4): 测+15V电源为+15V. 正常.(5): 测+5V电源为+5V. 正常.(6): 测Q51,G极电圧0V 正常(7): 测IGBTG极电圧为0V, 正常(8): 测检测点2(VAC监测点)电圧为3.6V, 正常(9): 测同步电压左侧信号(捡测点B)为3.1V 正常(10) 测同步电压右侧信号(检测点A)为3.2V 正常(11)L339各引脚电压检测:引脚功能说明静态电压(V)结论1比较噐B输出(浪涌检测) 4.8V正常2比较器A输出(高压检测) 0正常电源15正常4反相输入A 0正常5同相输入A正常6反相输入B 2.6正常7同相输入B 5正常8反相输入C 3.1正常9同相输入C 3.2正常10反相输入D5正常11同相输入D 0正常12接地正常13比较器D输出(驱动)0.25正常14比较器C输出(同步)5正常(12) CPU各引脚电圧检测引脚功能说明静态电压(V) 1接地2外接晶振1.353外接晶振2.340.255PWM输出56位选信号(键盘)7位选信号38位选信号3.59复位0.0210时钟信号(方波)0.0211蜂鸣器/风扇驱动信号512IGBT温度检测信号输入4.213开/关机控制14键盘信号输入515市电电圧监测信号输入3.616电流检测/锅具检测输入017炉面温度监测信号输入4.718过零检测4.919风扇埪制信号20CPU电源+5V5(13)主板所标注检测点靜态电压第1点: 0V; 第2点: 3.6V; 第3点:5V; 第4点: 0V第5点:3.8V; 第6点: 4.8V; 第7点: 0.2V; 第8点: 0V 第9点:0V; 第A点: 0V; B点: 2.7V以上主板靜态数据均在正常范囲.4; 主板动态检测(不接线盘,接入电源后,按开机键,)(1)不接线盘,按炒键.则风扇转,炒灯亮,数码显示2000W,随即"B""B"声间断发出,数码显示E0且与炒灯同步闪烁,闪烁与声响同步(1秒1次),约60秒左右,风扇停,显示及炒灯均灭,声响消失,只剩电源指示灯亮,转待机状态.在风扇转及待机状态,测IGBTG极(用万用表DC电圧档)均无电压.(2)不接线盘,接一只51K电阻代替线盘,接入电源后,按炒键,现象与测试结果与(1)相同.5: 试机(1)清洁整理,涂脂紧固将主板清洁整理后,在散热器与IGBT,桥堆均涂导热硅脂並紧固.(2) 串灯泡,观灯闪,定好坏在交流220v输入端串40w灯泡,限流,将电磁炉面板,主板,线盘,风扇等均装进外壳,並连接.进行如下操作.1) 不接线盘,插上电源,蜂鸣器发出"B"一声,灯泡暗红.2) 接上线盘,开机,灯仍暗红,蜂鸣器发出"B""B"间隔短声,数码管显E1闪烁.3) 放锅具,插上电源,灯暗红,开机,灯闪亮一下即转暗红,同时,风扇转而即停,数显消失,断开线盘,在线盘端子接灯泡或将灯泡串入线盘(40W灯泡),进行如下操作1) 在线盘处接灯泡,插上电源,灯泡不红,开机,灯仍不红,蜂鸣器发出间断"B""B"声,数码显E1闪烁.2) 灯泡串入线盘,插上电源,灯不红,开机,灯仍不红也不闪,蜂鸣器发出毎秒一次的"B""B"声,数码显E0闪烁,与声响同步,风扇转,一分钟左右,声消,数显停闪,风扇停转.分析: 以上试机现象均正常,炉无故障.(3) 假负载,代线盘,妙验OK!将线盘拆下,将自制假负载接于线盘两端子,进行如下操作.1) 插上电源,蜂鸣器发出"B"一声,待机指示灯亮,假负载四只发光二极管不亮,2)开机,数码显相应功率,1_2秒后转显E0並与相应档指示灯及蜂鸣器和假负载四只发光二极管同步每秒1次闪烁和"B"声,风扇转动.持续一分钟左右转入待机状态(即数显及灯停闪,"B"声消失,风扇停转,只有待机指示灯亮)分析: 以上试机现象,形象,巧妙地验证电磁炉已无故障.结论: 该机修复使用已数日,一切正常. 回忆总结该炉修理过程,连烧两只IGBT,其他元件未损一只,线路没有任何故障,却耗费数天时间,重大失误,忽略细节,即前两次換管,未重新涂导热硅脂,也未注重紧固.造成管与散热片接触面減小,散热不良所致,可见细节往往决定成败!切勿小视!。
• 160•以美的MC-SH2115型号电磁炉为例，介绍电磁炉结构框图和主电路的工作原理，再结合实际维修经验，分析电磁炉屡烧IGBT 管的四种快速排除方法，并列举相应检修实例。
前言：电磁炉按感应电流频率的高低分工频和高频两种，工频电磁炉工作简单可靠，但噪声大，热效率低，而高频电磁炉具有噪音小，效率高和外观美等优点，目前家用电磁炉一般为高频电磁炉。
在电磁炉维修中，经常会遇到烧坏IGBT 管现象，本文在分析电磁炉主电路原理的基础上，总结出电磁炉屡烧IGBT 管的快速检修方法，供维修技术人员参考，具有一定的指导意义。
一、电路结构框图及主电路原理分析1、电路组成及框图高频电磁炉由以下模块组成：主电源电路、低压供电电路、LC 振荡电路、同步振荡电路、PWM 脉宽调控电路、IGBT 驱动电路、IGBT 高压保护电路、浪涌保护电路、电流电压检测电路、蜂鸣器报警电路、锅具温度检测电路、风扇驱动电路和微处理器控制电路，其电路原理框图如图1所示。
图1 电磁炉原理框图2、主电路工作原理分析以美的MC-SH2115型号电磁炉为例，其主电路原理图如图电磁炉屡烧IGBT快速排除方法广东省湛江市技师学院 庞萍丽2。
市电整流滤波后一路经开关电源电路稳压得到18V 和5V ，给LM339、IGBT 驱动、风扇、单片机电路等供电，一路给主功率电路供电。
开机后单片机PWM 口输出脉宽调制信号，经积分电路送到U2D 的脚作为基准电压，同时PAN 口输出负脉冲触发信号给电容C6充电，使IGBT 导通，300V 电压经线盘和IGBT 管形成回路，电源对线盘充电，线盘的输入端、输出端分压后分别送到U2B 的⑥脚和⑦脚，由于IGBT 管导通，U 6小于U 7，比较器U2B 输出高电平，使U2D 的脚输出低电平，IGBT 截止，线盘的电流给高频谐振电容充电，电路成高频谐振状态，因截止瞬间线盘产生反电动势，电压升高，U 6大于U 7，比较器U2B 输出低电平，比较器U2D 输出高电平，IGBT 重新打开，LC 产生谐振，同时，5V 电压经R26、R27给C6充电，当C5向加热线圈放电结束，比较器U2B 输出高电平，加上C6充满电后的电压，使脚输出低电平，IGBT 截止，U2D 的⑩脚电压通过二极管D17快速放电，这一充放电过程，就形成了锯齿波，送给PWM 调制电路，如此不断循环。

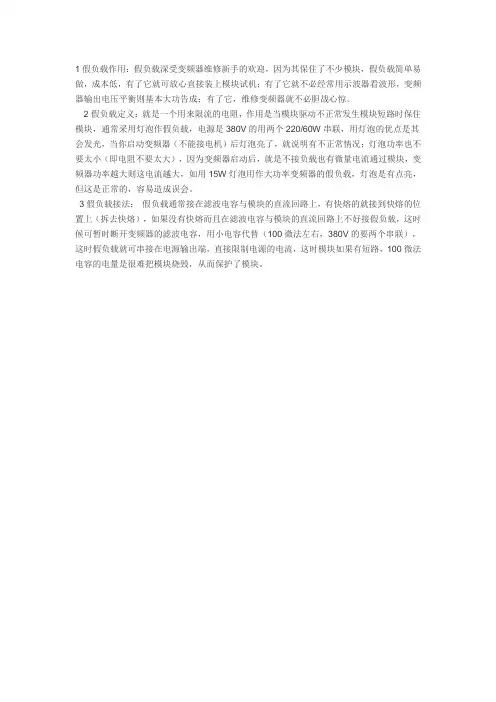

1假负载作用：假负载深受变频器维修新手的欢迎，因为其保住了不少模块，假负载简单易做，成本低，有了它就可放心直接装上模块试机；有了它就不必经常用示波器看波形，变频器输出电压平衡则基本大功告成；有了它，维修变频器就不必胆战心惊。
2假负载定义：就是一个用来限流的电阻，作用是当模块驱动不正常发生模块短路时保住模块，通常采用灯泡作假负载，电源是380V的用两个220/60W串联，用灯泡的优点是其会发光，当你启动变频器（不能接电机）后灯泡亮了，就说明有不正常情况；灯泡功率也不要太小（即电阻不要太大），因为变频器启动后，就是不接负载也有微量电流通过模块，变频器功率越大则这电流越大，如用15W灯泡用作大功率变频器的假负载，灯泡是有点亮，但这是正常的，容易造成误会。
3假负载接法：假负载通常接在滤波电容与模块的直流回路上，有快熔的就接到快熔的位置上（拆去快熔），如果没有快熔而且在滤波电容与模块的直流回路上不好接假负载，这时候可暂时断开变频器的滤波电容，用小电容代替（100微法左右，380V的要两个串联），这时假负载就可串接在电源输出端，直接限制电源的电流，这时模块如果有短路，100微法电容的电量是很难把模块烧毁，从而保护了模块。

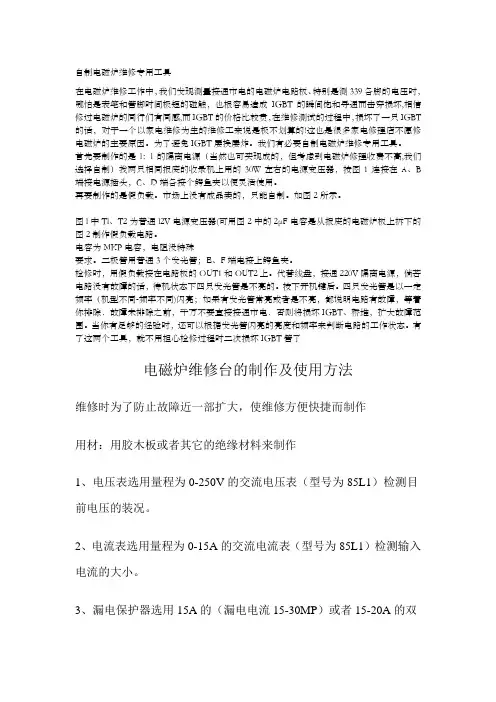

自制电磁炉维修专用工具在电磁炉维修工怍中，我们发现测量接通市电的电磁炉电路板、特别是测339各脚的电压时，哪怕是表笔和管脚时间极短的碰触，也根容易造成IGBT的瞬间饱和导通而击穿损坏,相信修过电磁炉的同行们有同感,而IGBT的价格比较贵，在维修测试的过程中，损坏了一只IGBT 的话，对于一个以家电维修为生的维修工来说是极不划算的!这也是很多家电修理店不愿修电磁炉的主要原因。
为了避免IGBT屡换屡炸。
我们有必要自制电磁炉维修专用工具。
首先要制作的是l：l的隔离电源（当然也可买现成的，但考虑到电磁炉修理收费不高,我们选择自制）找两只相同报废的收录机上用的30W左右的电源变压器，按图1连接在A、B 端接电源插头，C、D端各接个鳄鱼夹以便灵活使用。
再要制作的是假负载。
市场上没有成品卖的，只能自制。
如图2所示。
图l中Tl、T2为普通l2V电源变压器(可用图2中的2µF电容是从报废的电磁炉板上拆下的图2制作假负载电路。
电容为MKP电容，电阻没特殊要求。
二极管用普通3个发光管；E、F端电接上鳄鱼夹。
检修时，用假负载接在电路板的OUT1和OUT2上。
代替线盘，接通220V隔离电源，倘若电路没有故障的话，待机状态下四只发光管是不亮的。
按下开机键后。
四只发光管是以一定频率（机型不同-频率不同)闪亮；如果有发光管常亮或者是不亮，都说明电路有故障，等着你排除．故障未排除之前，千万不要直接接通市电．否则将损坏IGBT、桥堆，扩大故障范围。
当你有足够的经验时，还可以根据发光管闪亮的亮度和频率来判断电路的工作状态。
有了这两个工具，就不用担心检修过程时二次损坏IGBT管了电磁炉维修台的制作及使用方法维修时为了防止故障近一部扩大，使维修方便快捷而制作用材：用胶木板或者其它的绝缘材料来制作1、电压表选用量程为0-250V的交流电压表（型号为85L1）检测目前电压的装况。
2、电流表选用量程为0-15A的交流电流表（型号为85L1）检测输入电流的大小。

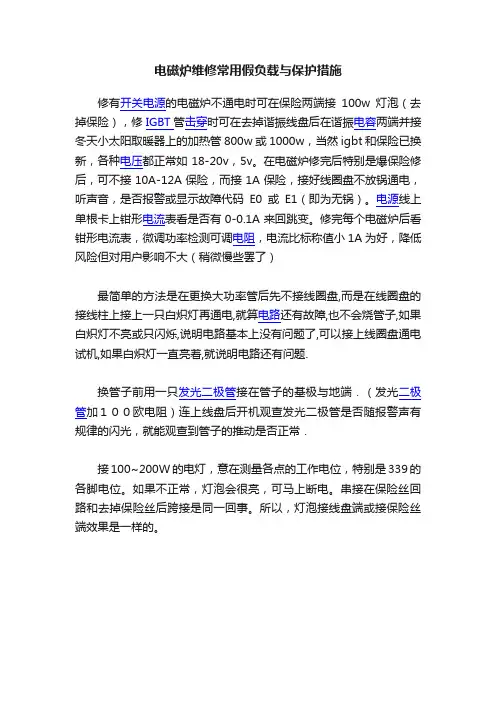

电磁炉维修常用假负载与保护措施
修有开关电源的电磁炉不通电时可在保险两端接100w灯泡（去掉保险），修IGBT管击穿时可在去掉谐振线盘后在谐振电容两端并接冬天小太阳取暖器上的加热管800w或1000w，当然igbt和保险已换新，各种电压都正常如18-20v，5v。
在电磁炉修完后特别是爆保险修后，可不接10A-12A保险，而接1A保险，接好线圈盘不放锅通电，听声音，是否报警或显示故障代码E0或E1（即为无锅）。
电源线上单根卡上钳形电流表看是否有0-0.1A来回跳变。
修完每个电磁炉后看钳形电流表，微调功率检测可调电阻，电流比标称值小1A为好，降低风险但对用户影响不大（稍微慢些罢了）
最简单的方法是在更换大功率管后先不接线圈盘,而是在线圈盘的接线柱上接上一只白炽灯再通电,就算电路还有故障,也不会烧管子,如果白炽灯不亮或只闪烁,说明电路基本上没有问题了,可以接上线圈盘通电试机,如果白炽灯一直亮着,就说明电路还有问题.
换管子前用一只发光二极管接在管子的基极与地端．（发光二极管加１００欧电阻）连上线盘后开机观查发光二极管是否随报警声有规律的闪光，就能观查到管子的推动是否正常．
接100~200W的电灯，意在测量各点的工作电位，特别是339的各脚电位。
如果不正常，灯泡会很亮，可马上断电。
串接在保险丝回路和去掉保险丝后跨接是同一回事。
所以，灯泡接线盘端或接保险丝端效果是一样的。
电磁炉常见故障检修归总第一、加电无反应一、加电无反应的故障原因分析对于该故障现象，首先要确认所使用的电源插座内是否有正常的交流输入电压，然后打开电磁炉外壳，检查熔断器是否熔断并确定出现故障的大致部位。
加电无反应分以下两种情况。
<!--[if !supportLists]-->1、熔断器损坏在电磁炉设计中熔断器的容量一般为15A左右，自行熔断的现象很少出现，几乎都是负载电路元件损坏引起其过流烧坏。
在检测中若发现熔断器烧断，首先要检查交流输入回路、主回路的大功率元件是否击穿短路，如压敏电阻、消干扰滤波电容、整流桥、功率管等元件。
若功率管正常，整流桥、压敏电阻和消干扰电容中其一损坏，可将损坏元件更换，即可排除故障。
若发现功率管击穿短路，还需要对低压电源电路、同步电路、振荡、驱动电路、电流检测电路、功率管过压保护电路和谐振电容、330V滤波电容等部位进行检查。
<!--[if !supportLists]-->2、熔断器良好熔断器良好表明电路无过流现象，先检查电源线是否良好、电源进线插件引脚是否和电路板开焊，或低压电源电路中是否有元件引脚开焊。
若正常，加电测量5V输出电压是否正常。
若不正常，表明低压电源电路或5V负载电路元件异常。
若5V正常，检查CPU外部电路元件或CPU。
二、加电无反应故障检修流程①熔断器损坏时应测量整流桥交流输入端的阻值，若为0或很小，应检查压敏电阻、消干扰电容、低压电源中的降压变压器、整流桥等元件。
若阻值正常，应测量功率管集电极对地阻值，若不正常，应检查整流桥、330V滤波电容、功率管等元件。
②若功率管击穿短路，先检查驱动电路元件是否正常。
驱动电路采用集成电路TA8316是，测量1脚、7脚对地电阻，若为0或较小，则表明该集成电路损坏。
③若驱动电路元件正常，应测量同步检测电阻、振荡电路中的充电电阻、功率管过压保护电路元件、浪涌保护电路元件、电流检测电路元件等。
④取下加热线盘，加电测量低压电路中的18V、5V电压是否偏低。
液晶彩电电源带假负载的检修方法
液晶彩电的可以单独进行检修，但为了判断其工作是否正常，检修时应带上合适的假。
在普通液晶彩电中，+24V为开关的主要负载，一般选用35W～60W/36V的电动车灯泡，也可选用30W/24V的汽车灯泡。
若无该类灯泡，也可选用一段阻值在5 -10 的电炉丝作假负载，但要注意的是，在正常工作时，电炉丝温度会迅速升高，应将电炉丝远离易燃物品放置，并且在移动时要防止高温伤人。
由于部分液晶彩电的开关电源需要在+5V或+12V（或+14V）电压接上负载，+24V电压才会有输出，因此在实际检修时为避免这种情况出现，可同时在+5V、+12V电压上均接上假负载。
且这类假负载的阻值一般选在20 左右即可，一般选用阻值约20 、功率为5W～10W 的，或选用5W一15W/12V的灯泡。
【提示】在实际维修中，若用100W～200W/220V灯泡作为+24V电压的假负载，不能判断+24V电压的带负载能力：若用摩托车的大灯(35W～50W/12V)作为+12V电压的假负载，因+12V电压负载过重，易导致开关电源进入过载保护状态，从而无电压输出。
综上所述，在单独检修液晶彩电开关电源时，一是选用一只1k ～2.2k 的电阻，将电源板上的开／关机端与+5VSB端相连（对于低开机的，与地相连），以实现强制开机的目的；二是分别在+24V及+5v、+12V输出端上接上相应的假负载。
维修液晶电源板假负载的必要性
接修一台雷击的创维37M11HR的电视，电源板168P-P37TTF-01，故障：红灯亮，二次开机后三无、死机。
电源负载无短路现象，摘电源板单独维修，以往修理12、24v基本没带过假负载。
强制开机、测5v正常，无12、24v，电源板上的继电器无吸合声音，测继电器无工作电压，顺路查到待机电路的光耦击穿、Q3/Q4击穿引起光耦无上偏电压，代换坏件，通电，继电器吸合，但仍然没有12、24v，奇怪的是在断电的几秒钟内瞬间12、24v有，偏低。
保护了！仔细的观察电路板，发现12、24v均没有图纸标注的对地电阻，那岂不是空载吗！接上假负载，久违的12、24v终于有了，上机、一切OK！
实例说明不是所有的电源板都可以空载维修，在决定用不用假负载时，要看看板子上有没有自带负载的对地电阻、没有那就必须要带假负载了。
变频器维修中假负载的使用对于台达变频器，现在碰到故障比较多的是N2系列，常见故障代码有过电流OC,原因有多种:电机故障，加速时间过短，检测CT损坏，都有可能导致过电流故障的出现。
其实在维修中碰到最多引起过电流报警的就是PIM模块的损坏，有时往往由于驱动电路上的短路，导致上电就显示过电流报警，也有可能由于大功率晶体管的损坏，导致三相输出电压不平衡，变频器运行就显示过电流报警。
我们常用的确定故障源的办法就是在不拖动电机的情况下运行变频器，并测量输出电压，确定是电机有问题，还是变频器故障。
假如是变频器故障我们还得判断是PIM模块损坏引起的故障还是检测电路误检引起的故障。
我们通过测量，就能判断出PIM模块的好坏，但值得注意的是我们不能忽略对驱动电路波形的测量。
台安N2系列变频器下桥驱动采用的是带有短路保护的PC929驱动光耦，PIM模块的损坏也容易导致驱动光耦的损坏。
检测电路的损坏主要是霍尔传感器损坏也会引起过流报警。
N2系列变频器的开关电源的设计是目前开关电源较流行做法，用一块mu;c3842作为波形发生器，调整开关管k1317的占空比，达到调整输出的目的。
整个线路设计简单可靠，被广泛采用。
但由于开关电源所带负载的短路，或开关电源工作电压的突变也会导致开关电源的损坏。
问题一般出在mu;c3842芯片上，但假如是外部电源发生突变，也有可能导致脉冲变压器的损坏。
在台安N1系列变频器中脉冲变压器的损坏还是比较多的，但原因则和N2系列变频器的损坏有所区别有的维修新手在维修变频器时不懂利用假负载，一当驱动有故障，烧掉模块后就说模块质量不好！假负载就是用一个几百欧的电阻（电灯炮也可以），串在主回路上，如有快熔就把它拿掉，装上电阻；没有快熔则可在主回上任何地方断开，串上这电阻！这个电阻起到限流作用，当模块有短路时也不会把模块烧掉，等开机后测量变频器输出正常，才把这假负载撤掉！用压敏电阻保住很多变频器及针织机械的电子板！可见效果是明显的！我们维修变频器那么便宜就是充分利用模块的互换性，避开用市场上热销的模块，不然模块价格高或难找到。
谈谈开关电源接假负载谈谈开关电源接假负载在修理彩电或彩显等电器时，为了判断是电源还是负载故障，常采用在主电压输出端接假负载并通过测量其电压高低来确定开关电源工作是否正常。
然而你知道吗?有些电源可以直接接假负载，有些电源则不能，也就是说这类电源接假负载会造成误判。
下面就来谈谈这个问题。
目前使用的开关电源大致分为六类：第一类：不需要行逆程脉冲来同步的自激式并联型开关电源，这类开关电源多数由分立元件构成，如早期的三洋80P、83P、A3 和东芝X56P 开关电源及采用电源厚膜块STR－S6307／STR－S6308／STR－S6309 构成的开关电源均属这一类。
这类开关电源的特点是属自激式，有独立的电源启动电路。
电源启动后由开关变压器反馈绕组提供开关管必需的正反馈脉冲使开关管继续振荡下去，由开关变压器输出电压作为电源取样电压。
如果负载严重短略，开关变压器的电感量将骤降，从而使开关电源停振，达到保护电源的目的。
这类开关电源可以直接接假负载。
第二类：无需行脉冲同步的他激式并联型开关电源，这类开关电源多数以电源厚膜块为中心构成，电源厚膜块内含独立的振荡器，绝大部份电源厚膜块内含电源开关管，如STR－S67xx 系列、STR－F66xx 系列、STR－M65xx、STR－M68xx 系列、STR－W6756、STR－W6856 系列、STR－G86xx 系列、STR－ZX302A 系列。
有一部分将电源开关管分离出来，如TDA4605、TDA16846、TDA16847、MC44603P、MC44608P、UC3842A、UC3843A 均属这一类。
这类开关电源特点是有独立的电源启动电路，电源启动后由开关变压器的相关绕组给振荡器提供电源，维持振荡，也是由开关变压器输出电压作为电源取样电压。
这类开关电源也可以直接接假负载。
第三类：需行脉冲同步的自激式串联型开关电源，如松下 M11 机芯开关电源(见图1)以及采用电源厚膜块STR40115、STRS0103、STRS0113、STRS0115、STR51213 等构成的开关电源均属于这一类型。
电子假负载的制作本文制作的电子假负载能替代传统的负载电阻箱、滑线变阻器等，尤其能设置恒定电流或恒定电压应用于传统的滑线变阻器不能解决的领域里。
用于发电机、AC/DC、DC/DC变换器、不间断电源(UPS)、干电池、蓄电池、变压器、充电器等输出特性进行测试。
最大假负载功率高达600W，假负载电阻可调节在30mΩ～14.352kΩ。
一、基本思路电子假负载的功率器件，一般选用所需控制功率小的场效应管和IGBT管、选用时一定要有超过满载时的功率余量，避免使用中烧毁；电子假负载工作时产生大量的热量，需要加装散热器，并且功率器件与散热器之间的热阻要尽量小，必要时可安装散热风扇；电子假负载的功率器件极易发生寄生自激振荡，一旦产生振荡，不但工作状态完全变了，还会烧坏功率器件。
所以防寄生自激振荡非常重要的，也是制作电子假负载成功与否的决定因素。
本制作产生一个基准电压分别送到三个运放，通过恒压、恒流实现电子假负载的基本功能。
总原理框图如图1所示。
图1 原理框图二、电路原理原理图如图2所示，基本电路为除虚线框⑤ 和两个万用表以外的部分，由恒压电路、恒流电路、过流保护电路、驱动电路组成。
V =12V输入电压，经过限流电阻R1到三端可调分流基准源U1(TL431)的阴极K后，由参考端R得到输出基准电压VR为2.5V，经电阻R1到调整滑动变阻器R6，一路经电阻R2为U3A 提供电压，另一路经电阻R7为U3C提供电压。
(点击查看原始图片)1.恒压电路如图2虚线框①所示。
当负载端输入电压增大时，U3A同相输入端电压增大。
当同相输人端电压大于反相输入端电压(基准电压)时，U3A输出高电平，在场效应管Q1、Q2、Q3、Q4的栅极G电压VG上产生压降，使得漏极D和源极S之间的电压VDS减小，从而达到恒压的目的。
2.恒流电路如图2虚线框②所示。
当负载电流增大时，R19、R22、R25、R28上的电压增大。
即R18、R21、R24、R27上的取样电压增大，也即是U3C反相输入端电压增大，当U3C反相输入端电压大于同相输入端电压时，U3C输出低电平，场效应管Q1、Q2、Q3、Q4的栅极G电压VG减小，Q1、Q2、Q3、Q4的内阻RDS增大，负载电流减小，从而达到恒流的目的。
维修电磁炉常用的假负载
修有开关电源的商用电磁炉不通电时可在保险两端接100w灯泡（去掉保险），修igbt管击穿时可在去掉谐振线盘后在谐振电容两端并接冬天小太阳取暖器上的加热管800w或1000w，当然igbt和保险已换新，各种电压都正常如18-20v，5v。
在电磁炉修完后特别是爆保险修后，可不接10A-12A 保险，而接1A保险，接好线圈盘不放锅通电，听声音，是否报警或显示故障代码E0或E1（即为无锅）。
电源线上单根卡上钳形电流表看是否有0-0.1A 来回跳变。
修完每个电磁炉后看钳形电流表，微调功率检测可调电阻，电流比标称值小1A为好，降低风险但对用户影响不大（稍微慢些罢了）。
最简单的方法是在更换大功率管后先不接线圈盘,而是在线圈盘的接线柱上接上一只白炽灯再通电,就算电路还有故障,也不会烧管子,如果白炽灯不亮或只闪烁,说明电路基本上没有问题了,可以接上线圈盘通电试机,如果白炽灯一直亮着,就说明电路还有问题。
换管子前用一只发光二极管接在管子的基极与地端．（发光二极管加１００欧电阻）连上线盘后开机观查发光二极管是否随报警声有规律的闪光，就能观查到管子的推动是否正常。
接100~200W的电灯，意在测量各点的工作电位，特别是339的各脚电位。
如果不正常，灯泡会很亮，可马上断电。
串接在保险丝回路和去掉保险丝后跨接是同一回事。
所以，灯泡接线盘端或接保险丝端效果是一样的。
