密性试验图设计规范

  • 格式：pdf
  • 大小：20.42 KB
  • 文档页数：5

4 设计依据
a）总布置图；
b）船体分段划分图；
c）船体生产设计图纸；
d）船舶建造说明书；
e）舱容图；
1
Q/SWS 52-008-2006
f）有关国际公约、规则及船级社规范。
5 设计准则
5.1 对所有有密性要求的船体舱室和舱柜结构都应设计经济、有效的试验方法。
5.2 采用的试验方法应满足有关公约、规则、船级社规范的要求，并符合公司的施工工艺。
W+A Water and air testing
冲水试验
H
Hose testing
抽真空试验
V
Vacuum testing
角焊缝密性试验
FW Fillet weld tightness testing
3.2 试验定义
各种密性试验的定义详见 Q/SWS 62-001-2006 《钢质海船船体密性试验规范》。
舱室结构
试验方法
备注
边水舱压载水舱 双层底压载水舱 双层底燃油舱
首制船允许由船东选择 1～2 舱做 A
S
首尖舱、艉尖舱
A
首制船用 S
可用作压载的货舱
S
——
艉部冷却水舱
W
——
淡水舱
饮水舱
A或W
首制船用 W
清洁水舱
2
Q/SWS 52-008-2006
舱室结构
表 2（续） 试验方法
备注
测深仪舱 计程仪舱
e）密性焊缝的涂装要求： —— 有密性要求的手工焊缝，其涂装工作应在密性试验之后进行。密性试 验时只允许保留车间底漆，漆膜的厚度应符合船级社要求； —— 经验船师和驻厂船东代表认可的自动焊焊缝，涂装工作可在密性试验 之前进行。
5
3 密性试验的种类、符号和定义
3.1 试验种类、符号及英文名称，见表 1。
表 1 试验种类、符号及英文名称
试验种类
符号
英文名称
充气试验
A
Air testing
压水试验
W
Water testing
压水强度试验
S
Structural testing
灌水试验
F
Fill water testing
压水、充气混合试验
Q/SWS 52-008-2006
船体密性试验图设计规范
1 范围
本规范规定了船体密性试验的设计依据、设计准则、设计内容和方法。
本规范适用于散货船系列的船体密性试验的设计。其它船舶可参照使用。
2 规范性引用文件
Q/SWS 62-001-2006 钢质海船船体密性试验规范
CCS《钢质海船入级与建造规范》2001 版（第 1 分册）
应的密性试验的方法，图面信息应与船体生产设计图纸一致。 6) 进行必要的技术说明：
a）密性试验使用的符号按表 1； b）密性试验的技术参数及程序见 6.2 条；
4
Q/SWS 52-008-2006
c）船体密性试验一般应在大合拢结束后在船台（船坞）进行，只有压水强度试 验在下水后进行；
d）在中合拢阶段或需局部先做密性试验的焊缝有： —— 对于座在船台（船坞）楞木上的焊缝，应在中合拢后进行密性试验或 U.T； —— 对于预舾装安装后影响密性提交的焊缝应局部先做密性试验； —— 对于在中合拢阶段已达到封闭条件的舱室，可先做密性试验。
A
——
机 舱底水舱
舱 柴油舱
双 滑油循环舱
A或W
优先采用 A
层 隔离空舱
底 污油舱
机舱平台上的小油柜
A 或 W+A
优先采用 A
海底阀箱结构
A
气压要求 0.2MPa
厨房、配餐间、更衣室、湿
粮库、浴室、厕所、蓄电池
F
——
室、冷藏室、空调室等
露天甲板、主要水密隔舱、
甲板四周围壁、水密门、舷 H
窗、水密舱口盖、锚链筒、
除海底阀箱结构以外，充气试验压力为 0.02MPa。
海底阀箱结构的充气试验压力为 0.2MPa。
3
Q/SWS 52-008-2006
6.2.2 水压试验的压力 水压试验的压力，应符合有关公约、规则、船级社规范的要求。根据施工标准，一般
要求压水至空气管顶或溢流管顶。 6.2.3 压水强度试验的压力
压水强度试验的压力同 6.2.2 条。 对用作压载的货舱，强度试验应根据船级社要求，压水至舱口盖以上一定距离，一般 取 1.5m，试验时刻允许从舱口盖密封中有少量的水泄漏。 6.2.4 压水、充气混合试验的压力 与充气试验的压力相同。 6.2.5 冲水试验的技术参数 根据船级社要求确定冲水试验的压力、喷嘴直径和喷嘴至检测点距离。根据标准一般 冲水压力为 0.2MPa，喷嘴直径为 12.5mm,喷嘴至检测点距离≤1.5m。 6.2.6 灌水试验的灌水高度 灌水试验时应灌水至舱室门槛高度。 6.2.7 抽真空试验的压力 抽真空试验时，真空压力应达到-0.02MPa。 6.2.8 详细试验程序见 Q/SWS 62-001-2006 《钢质海船船体密性试验规范》。 6.3 密性试验图的设计 6.3.1 密性试验图的图面要求 1) 根据舱容图，用图形表示出所有舱柜的位置； 2) 写出各舱柜的名称； 3) 注明各舱柜的容积； 4) 注明各舱柜的密性试验方法； 5）对于预密性试验图，需进行密性试验的焊缝在图纸中都应完整表达，并规定了相
约、规则和船级社的规范，并应得到船东和船级社的认可。
6.1.2 符合公司施工工艺的要求。
各类民用船舶，如果船级社、船东无特殊要求，可根据表 1 对常见的舱室结构及焊缝
采用相应的密性试验方法，相关密性试验方法按 CCS《钢质海船入级建造规范》（第 1 分册）
3.2.3.6 试验要求。见表 2。
表 2 密性试验方法
5.3 采用的试验方法应具有可操作性。
5.4 设计输出（船体密性试验图）的内容应完整、正确，表达应清晰并包含必要的工艺信
息。
5.5 着色试验和磁粉试验代替密性试验，应得到船东和船检的认可。
6 设计内容和方法
6.1 密性试验方法的选择
6.1.1 满足有关公约、规则、船级社规范的要求。
不同的船级社对密性试验的要求有所不同，密性试验方法的选择首先应遵循相应的公
——
机舱顶棚、锚链管等
液货舱 （化学品船、油轮等）
A
试航时间隔做 S
货船的舷侧傍板、机舱傍板 一般不作密性检查 如船东或船级社要求，则做 H
填角焊缝
FW/V
优先选用 FW
对接焊缝
V
——
6.2 密性试验技术参数的试验的压力应符合有关公约、规则、船级社规范的要求。如船级社无特殊要求，

合集下载

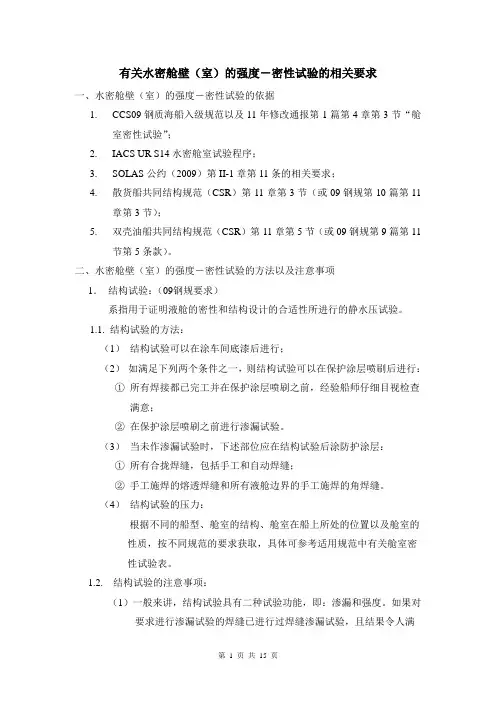

水密舱壁(室)的强度-密性试验-F
